Instrument Panel Overview

180

The main components of the instrument panel are the following:

A. Air Outlets. See Outlet Adjustment on

page 212.

B. Turn Signal/Multifunction Lever. See Turn

Signal/Multifunction Lever on page 183.

C. Audio Steering Wheel Controls (If Equipped).

See Audio Steering Wheel Controls on
page 353.

D. Instrument Panel Cluster. See Instrument

Panel Cluster on page 220.

E. Driver Information Center (DIC) Controls (If

Equipped). See Driver Information Center (DIC)
on page 234.

F. Traction Control System Button (If Equipped).

See Traction Control System (TCS) on
page 365.

G. Hazard Warning Flasher Switch. See Hazard

Warning Flashers on page 182.

H. Passenger Airbag Status And Passenger

Seatbelt Reminder Indicator. See Passenger
Airbag Status Indicator on page 224 and
Passenger Safety Belt Reminder Light on
page 222.

I. Audio System. See Audio System(s) on

page 270.

J. Exterior Lamps Control. See Exterior Lamps on

page 192.

K. Interior Lamps Control. See Interior Lamps

Control on page 195. Instrument Panel
Brightness Control. See Instrument Panel
Brightness on page 195.

L. Hood Release. See Hood Release on

page 421.

M. Parking Brake. See Parking Brake on

page 147.

N. Horn. See Horn on page 182.

O. Cruise Controls (If Equipped). See Cruise

Control on page 188.

P. Climate Controls. See Climate Control System

on page 205. Dual Climate Controls. See
Dual Climate Control System on page 209.

Q. Heated Seat Controls (If Equipped). See

Heated Seats on page 10.

R. Glove Box. See Glove Box on page 167.

181

Hazard Warning Flashers

Your hazard warning flashers let you warn others.
They also let police know you have a problem.
Your front and rear turn signal lamps will flash on
and off.

The hazard warning
flasher button is located
in the center of the
instrument panel.

Your hazard warning flashers work no matter what
position your key is in, and even if the key is
not in the ignition switch.

Press the button to make the front and rear turn
signal lamps flash on and off. Press the button
again to turn the flashers off.

When the hazard warning flashers are on, your
turn signals will not work.

Other Warning Devices

If you carry reflective triangles, you can set them up
at the side of the road about 300 feet (100 m)
behind your vehicle.

Horn

Press near or on the horn symbols on your
steering wheel pad to sound the horn.

Tilt Wheel

A tilt wheel allows you to adjust the steering wheel
before you drive. You can raise the steering
wheel to the highest level to give your legs more
room when you enter and exit the vehicle.

The lever that allows you to tilt the steering wheel
is located on the left side of the steering column.

182

To tilt the wheel, hold
the wheel and pull the
lever. Then move
the wheel to a
comfortable position and
release the lever to
lock the wheel in place.

Turn Signal/Multifunction Lever

The lever on the left side of the steering column
includes the following:

•

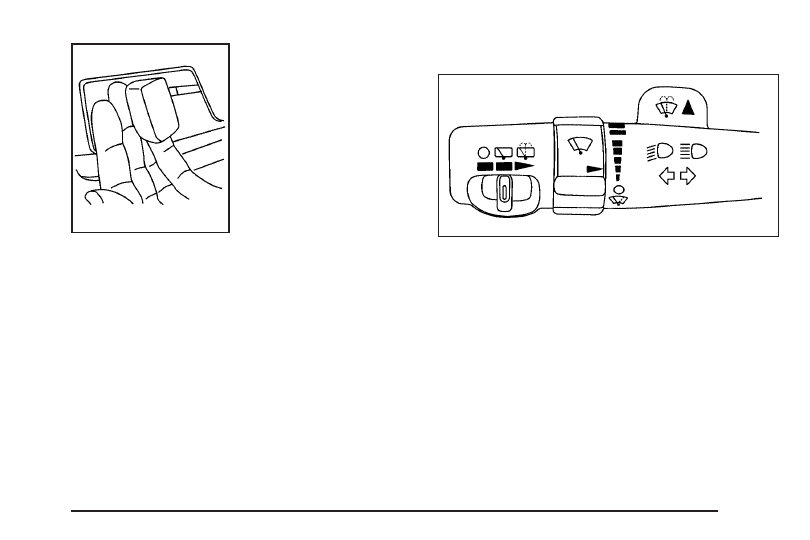

G

Turn and Lane Change Signals. See

Turn and Lane-Change Signals on page 184.

•

53

Headlamp High/Low-Beam Changer.

See Headlamp High/Low-Beam Changer on
page 185.

•

Flash-to-Pass. See Flash-to-Pass on
page 185.

•

N

Windshield Wipers. See Windshield

Wipers on page 185.

183

•

L

Windshield Washer. See Windshield

Washer on page 186.

•

Z

Rear Window Wiper. See Windshield

Washer on page 186.

•

=

Rear Window Washer. See Windshield

Washer on page 186.

For information on the headlamps, see Exterior
Lamps on page 192.

Turn and Lane-Change Signals

The turn signal has two upward (for right) and
two downward (for left) positions. These positions
allow you to signal a turn or a lane change.

To signal a turn, move the lever all the way up or
down. When the turn is finished, the lever will
return automatically.

An arrow on the
instrument panel cluster
will flash in the direction
of the turn or lane
change.

To signal a lane change, just raise or lower the
lever until the arrow starts to flash. Hold it
there until you complete your lane change. The
lever will return by itself when you release it.

As you signal a turn or a lane change, if the arrow
flashes faster than normal, a signal bulb may
be burned out and other drivers will not see your
turn signal.

If a bulb is burned out, replace it to help avoid an
accident. If the arrows do not go on at all when
you signal a turn, check for burned-out bulbs and
check the fuse. See Bulb Replacement on
page 455 and Fuses and Circuit Breakers on
page 512.

If you have a trailer towing option with added
wiring for the trailer lamps, the signal indicator will
flash at a normal rate even if a turn signal bulb
is burned out. Check the front and rear turn signal
lamps regularly to make sure they are working.

184

Turn Signal On Chime

If either turn signal is left on for more than 3/4 mile
(1.2 km), a chime will sound to let the driver
know to turn it off. If you need to leave the signal
on for more than 3/4 mile (1.2 km), turn off the
signal and then turn it back on.

Headlamp High/Low-Beam Changer

To change the headlamps from low beam to
high beam, push the turn signal/multifunction lever
away from you.

When the high beams
are on, this light will
appear on the
instrument panel cluster.

To change the headlamps from high beam to low
beam, pull the turn signal/multifunction lever
toward you.

Flash-to-Pass

When the headlamps are off, pull the lever toward
you to momentarily turn on the high beams.
This will signal that you are going to pass. When
you release the lever, they will turn off.

Windshield Wipers

You control the windshield wipers by turning the
band with the wiper symbol on it.

8

(Mist): For a single wiping cycle, turn the

band to mist. Hold it there until the wipers start.
Then let go. The wipers will stop after one wipe.
If you want more wipes, hold the band on mist
longer.

9

(Off): To stop the wipers, move the band to off.

N

(Delay): You can set the wiper speed for a

long or short delay between wipes. This can
be very useful in light rain or snow. Turn the band
to choose the delay time. The closer to the top
of the lever, the shorter the delay.

185

6

(Low Speed): For steady wiping at low

speed, turn the band away from you to the
first solid band past the delay settings. For
high-speed wiping, turn the band further, to the
second solid band past the delay settings. To stop
the wipers, move the band to off.

1

(High Speed): For high-speed wiping, turn

the band further, to the second solid band past the
delay settings.

Be sure to clear ice and snow from the wiper
blades before using them. If they are frozen to the
windshield, carefully loosen or thaw them. If
your blades do become worn or damaged, get
new blades or blade inserts.

Windshield Washer

LQ

(Windshield Washer): Press and hold the

windshield washer paddle with this symbol on it
to wash your windshield. The washers and wipers
will operate.

When you release the paddle, the washers will
stop, and the wipers will continue to operate
for two cycles, unless your wipers had already
been on. In that case, the wipers will resume the
wiper speed you had selected earlier.

{

CAUTION:

In freezing weather, do not use your
washer until the windshield is warmed.
Otherwise the washer fluid can form ice
on the windshield, blocking your vision.

186

Rear Window Wiper/Washer

{

CAUTION:

In freezing weather, do not use your
washer until the windshield is warmed.
Otherwise the washer fluid can form ice
on the windshield, blocking your vision.

If your vehicle has the
rear window washer/
wiper, the controls are
located on the end of the
turn signal/multifunction
lever.

9

(Off): Move the lever to this position to turn

the rear washers/wipers off.

Z

(Rear Wiper): Move the lever to this position

to turn the rear wipers on.

=

(Rear Washer/Wiper): Move the lever to this

position to wash and wipe the rear window.

The rear window washer uses the same fluid bottle
as the windshield washer. However, the rear
window washer will run out of fluid before
the windshield washer. If you can wash your
windshield but not your rear window, check the
fluid level.

187

Cruise Control

{

CAUTION:

Cruise control can be dangerous where
you cannot drive safely at a steady speed.
So, do not use your cruise control on
winding roads or in heavy traffic.

Cruise control can be dangerous on
slippery roads. On such roads, fast
changes in tire traction can cause
excessive wheel slip, and you could lose
control. Do not use cruise control on
slippery roads.

If your vehicle has
cruise control, the lever
is located below the
windshield wiper control
on the right side of
the steering wheel.

Q

RES + (Resume/Accelerate): Push the lever

up to resume the cruise control speed, or to
accelerate when passing another vehicle.

J

(CRUISE CONTROL) ON/OFF

q

: Press the

button on the end of the lever to turn the cruise
control on. Press it again to turn cruise control off.

R

SET — (Set/Coast/Decelerate): Push the

lever down to set the cruise speed. If the cruise
speed is already set this position can be used
to coast or decelerate from a higher speed.

CANCEL

R

: Pull the lever to cancel the cruise

control speed.

188

Cruise control allows a speed of approximately
25 mph (40 km/h) or more to be maintained
without keeping your foot on the accelerator. This
is helpful on long trips. Cruise control does not
work at speeds below about 25 mph (40 km/h).

When the brakes are applied, the cruise control
shuts off.

If the vehicle is in cruise control and the Traction
Control System (TCS) begins to limit wheel
spin, the cruise control will automatically
disengage. See Traction Control System (TCS) on
page 365. When road conditions allow, the
cruise control can be used again.

Setting Cruise Control

{

CAUTION:

If you leave your cruise control on when
you are not using cruise, you might hit a
button and go into cruise when you do not
want to. You could be startled and even
lose control. Keep the cruise control switch
off until you want to use cruise control.

1. Push the button at the end of the cruise

control lever to turn the cruise control on.

2. Accelerate to the desired speed.

3. Push down on the cruise control lever and

release it. This will set the speed in cruise
control.

4. Remove your foot from the accelerator pedal.

This symbol will appear
on the instrument panel
cluster when the
cruise control is set.

This symbol will disappear when the brakes are
applied or the cruise control is cancelled. It will
reappear when the set cruise speed is resumed.

189

Resuming a Set Speed

If the cruise control is set at a desired speed and
then the brakes are applied, the cruise control shuts
off. But the cruise control does not need to be reset.

Once the vehicle is traveling approximately
25 mph (40 km/h) or more, the cruise control
lever can be pushed upward toward the plus
(resume/accelerate) position to return to the preset
cruise speed.

The vehicle will return to and stay at the preset
cruise speed. If the cruise control lever is pushed
up and held toward the plus (resume/accelerate)
position, the vehicle speed will increase until
the lever is released or the brakes are applied.
Do not continue to hold the lever in the plus
(resume/accelerate) position, unless a faster speed
is desired.

Increasing Speed While Using
Cruise Control

There are two ways to go to a higher speed:

•

Use the accelerator pedal to get to the higher
speed. Push up on the cruise control lever
toward the plus (resume/accelerate) position,
then release the lever and take your foot
off the accelerator pedal. The vehicle will now
cruise at the higher speed.

•

Push up and hold the cruise control lever
toward the plus (resume/accelerate) position
until the vehicle reaches the desired speed.
Then release the cruise control lever. To
increase the vehicle’s speed in very small
amounts, push up briefly on the cruise control
lever and release it. Each time this is done,
the vehicle will speed up approximately
one mph (1.6 km/h).

The acceleration feature will only work after the
cruise control speed has been set by pushing the
cruise control lever down to the set position.

190

Reducing Speed While Using Cruise
Control

There are two ways to reduce the vehicle’s speed
while using cruise control:

•

Push the cruise control lever downward
toward the minus (set/coast/decelerate)
position until a lower speed is reached, then
release it.

•

To slow down in very small amounts, push the
cruise control lever downward toward the
minus (set/coast/decelerate) position briefly.
Each time this is done, the vehicle will
slow down approximately one mph (1.6 km/h).

Passing Another Vehicle While Using
Cruise Control

Use the accelerator pedal to increase the vehicle’s
speed. When you take your foot off the pedal,
the vehicle will slow down to the cruise control
speed set earlier.

Using Cruise Control on Hills

How well the cruise control will work on hills
depends upon the vehicle’s speed, its load, and
the steepness of the hills. When going up
steep hills, the accelerator pedal might have to be
used in order to maintain the vehicle’s speed.
When going downhill, the brakes might have to be
applied, or the transaxle might have to be
shifted to a lower gear to keep the vehicle’s speed
down. Doing either of these things will take the
vehicle out of cruise. It may be better not to
use the cruise control if the brakes constantly have
to be applied, or the vehicle continuously needs
to be shifted to a lower gear.

Cancelling Cruise Control

To cancel a cruise control session, pull the cruise
control lever forward, or step lightly on the
brake pedal.

Doing either of these things will only end the
current cruise control session, but the set speed
will be retained in memory.

Push the button at the end of the cruise control
lever to turn the system off.

191

Erasing Speed Memory

When the cruise control or the ignition is turned
off, the cruise control set speed memory is erased.

Exterior Lamps

The control to the left of
the steering column
operates the exterior
lamps.

9

(Off): Turn the control to this position to

toggle off all lamps. This is a momentary control
that will spring back to AUTO when released.

This momentary control will turn the automatic
headlamps and/or the Daytime Running Lamps on
and off for U.S. vehicles. For vehicles first sold
in Canada, this is only true when the transaxle is in
PARK (P).

AUTO (Automatic): Turn the control to this
position to set your headlamps in automatic mode.
AUTO mode, if enabled, will turn the exterior
lamps on and off automatically depending on how
much light is available outside the vehicle.

Due to the momentary switch design, your
automatic lights may be disabled even if the
control is in the AUTO position.

;

(Parking Lamps): Turn the control to this

position to turn on the parking lamps together with
the following:

•

Taillamps

•

Instrument Panel Lights

5

(Headlamps): Turn the control to this position

to turn on the headlamps, together with the
previously listed lamps and lights.

192
