3. Remove the retainer (B) that holds down the

spare tire. See Compact Spare Tire on
page 365

4. Remove the spare tire (C) by gently pulling it

up and out of the trunk.

5. Remove the wing nut (D) that holds the jack

and remove the jack and wheel wrench (E).

Models with a 2.0L L4 Supercharged
Engine

1. Open the trunk. See Trunk on page 98 for

more information.

2. Lift the trunk liner to access the spare tire

and tools.

353

A. Retainer
B. Jack and Wheel Wrench
C. Spare Tire
D. Foam Support
E. Bolt

3. Remove the retainer (A) that holds down the

jack, wheel wrench (B) and spare tire (C).

4. Remove the spare tire by placing your hands

at the four and eight o’clock positions. Gently
pull it up and out of the trunk.

The tools you will be using include the jack (A)
and wheel wrench (B).

354

You will need to turn the plastic wheel nut
counterclockwise to loosen the wheel wrench from
the jack.

Press the button and then pull on the end of the
wheel wrench to extend the handle.

355

Removing the Flat Tire and
Installing the Spare Tire

1. If your vehicle has plastic wheel covers, use

the wheel wrench to loosen the plastic wheel
nut caps.

Once you have loosened the plastic wheel nut
caps with the wheel wrench, you can finish
loosening them with your fingers. The plastic
nut caps do not come off. Using the flat
end of the wheel wrench, pry along the edge
of the wheel cover until it comes off.

If your vehicle has aluminum wheels, first
remove the center cap by pulling it out with the
wheel wrench.

2. Use the wheel wrench to loosen all the wheel

nuts. Do not remove them yet.

Notice: Make sure that the jack lift head is in
the correct position or you may damage
your vehicle. The repairs would not be covered
by your warranty.

356

3. Position the jack lift head at the jack location

nearest the flat tire. The front location is about
7 inches (17.8 cm) rearward from the front
wheel opening. The rear location is about
2 inches (5.1 cm) forward of the rear wheel
opening.

Make sure the jack head is touching the metal
jacking flange under the body. Do not place
the jack under the plastic body panel.

4. Put the compact spare tire near you.

{

CAUTION:

Getting under a vehicle when it is jacked
up is dangerous. If the vehicle slips off
the jack you could be badly injured or
killed. Never get under a vehicle when it is
supported only by a jack.

357

{

CAUTION:

Raising your vehicle with the jack
improperly positioned can damage the
vehicle and even make the vehicle fall.
To help avoid personal injury and vehicle
damage, be sure to fit the jack lift head
into the proper location before raising the
vehicle.

5. Raise the vehicle by turning the jack handle

clockwise. Raise the vehicle far enough off
the ground so there is enough room for
the compact spare tire to fit under the vehicle.

358

6. Remove all of the

wheel nuts.

{

CAUTION:

Rust or dirt on the wheel, or on the parts
to which it is fastened, can make the
wheel nuts become loose after time.
The wheel could come off and cause an
accident. When you change a wheel,
remove any rust or dirt from the places
where the wheel attaches to the vehicle.

CAUTION:

(Continued)

CAUTION:

(Continued)

In an emergency, you can use a cloth or a
paper towel to do this; but be sure to use
a scraper or wire brush later, if needed, to
get all the rust or dirt off.

7. Remove any rust or

dirt from the wheel
bolts, mounting
surfaces and spare
wheel.

8. Place the compact spare tire on the

wheel-mounting surface.

359

{

CAUTION:

Never use oil or grease on studs or nuts.
If you do, the nuts might come loose.
Your wheel could fall off, causing a
serious accident.

9. Reinstall the wheel nuts with the rounded end

of the nuts toward the wheel. Tighten each nut
by hand until the wheel is held against the hub.

10. Lower the vehicle by turning the jack handle

counterclockwise. Lower the jack completely.

360

{

CAUTION:

Incorrect wheel nuts or improperly
tightened wheel nuts can cause the wheel
to come loose and even come off. This
could lead to an accident. Be sure to use
the correct wheel nuts. If you have to
replace them, be sure to get new GM
original equipment wheel nuts. Stop
somewhere as soon as you can and have
the nuts tightened with a torque wrench to
the proper torque specification. See
Capacities and Specifications on page 384
for wheel nut torque specification.

Notice: Improperly tightened wheel nuts can
lead to brake pulsation and rotor damage.
To avoid expensive brake repairs, evenly
tighten the wheel nuts in the proper sequence
and to the proper torque specification. See
Capacities and Specifications on page 384 for
the wheel nut torque specification.

11. Tighten the wheel nuts firmly in a crisscross

sequence, as shown.

361

Notice: Wheel covers will not fit on your
compact spare. If you try to put a wheel cover
on the compact spare, you could damage
the cover or the spare.

Do not try to put a wheel cover on your compact
spare tire. It will not fit. Store the wheel cover
in the trunk until you have the flat tire repaired or
replaced.

Storing a Flat or Spare Tire
and Tools

{

CAUTION:

Storing a jack, a tire, or other equipment
in the passenger compartment of the
vehicle could cause injury. In a sudden
stop or collision, loose equipment could
strike someone. Store all these in the
proper place.

362

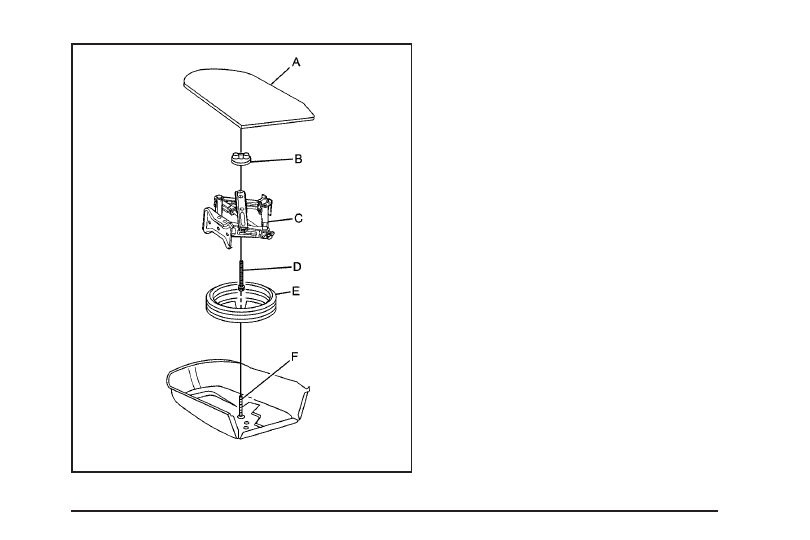

A. Cover

B. Retainer

C. Jack and Wheel Wrench

D. Stow Bolt Extension

E. Spare Tire

F. Bolt

2.2L L4 and 2.4L Engine

363

A. Cover

B. Retainer

C. Jack and Wheel Wrench

D. Stow Bolt Extension

E. Spare Tire

F. Foam Support

G. Bolt

To store a flat or spare tire and tools, do the
following:

1. Remove the stow bolt extension rod and

sleeve from the jack.

2. Re-attach the wheel wrench to the jack.

3. Place the flat tire face down into the spare tire

hub. Avoid scraping the aluminum wheel, if
equipped, on the hold-down bolt.

4. Screw the stow bolt extension rod and

the sleeve into the existing spare tire
hold-down bolt.

5. Place the jack into the center of the flat tire,

being careful not to scratch the inside of
the wheel.

2.0L L4 Supercharged Engine

364

6. Place the smaller jack hold-down nut in a safe

place for use when you put the compact
spare tire back into the trunk.

7. Remove the plastic sleeve from the stow bolt

extension rod. Secure the jack and road
wheel using the larger plastic retainer.

The compact spare tire is for temporary use only.
Replace the compact spare with a full-size tire
as soon as possible.

Compact Spare Tire

Although the compact spare tire was fully inflated
when the vehicle was new, it can lose air after
a time. Check the inflation pressure regularly.
It should be 60 psi (420 kPa).

After installing the compact spare on the vehicle,
stop as soon as possible and make sure the
spare tire is correctly inflated. The compact spare
is made to perform well at speeds up to 65 mph
(105 km/h) for distances up to 3,000 miles

(5 000 km), so you can finish your trip and have
the full-size tire repaired or replaced at your
convenience. Of course, it is best to replace the
spare with a full-size tire as soon as possible.
The spare tire will last longer and be in good
shape in case it is needed again.

Notice: When the compact spare is installed,
do not take your vehicle through an automatic
car wash with guide rails. The compact
spare can get caught on the rails. That can
damage the tire and wheel, and maybe
other parts of your vehicle.

Do not use the compact spare on other vehicles.

And do not mix the compact spare tire or
wheel with other wheels or tires. They will not fit.
Keep the spare tire and its wheel together.

Notice: Tire chains will not fit your compact
spare. Using them can damage your vehicle
and can damage the chains too. Do not use tire
chains on your compact spare.

365

Appearance Care

Cleaning the Inside of Your Vehicle

Your vehicle’s interior will continue to look its
best if it is cleaned often. Although not always
visible, dust and dirt can accumulate on your
upholstery. Dirt can damage carpet, fabric, leather,
and plastic surfaces. Regular vacuuming is
recommended to remove particles from your
upholstery. It is important to keep your upholstery
from becoming and remaining heavily soiled.
Soils should be removed as quickly as possible.
Your vehicle’s interior may experience extremes of
heat that could cause stains to set rapidly.

Lighter colored interiors may require more frequent
cleaning. Use care because newspapers and
garments that transfer color to your home
furnishings may also transfer color to your
vehicle’s interior.

When cleaning your vehicle’s interior, only use
cleaners specifically designed for the surfaces
being cleaned. Permanent damage may result
from using cleaners on surfaces for which

they were not intended. Use glass cleaner only on
glass. Remove any accidental over-spray from
other surfaces immediately. To prevent over-spray,
apply cleaner directly to the cleaning cloth.

Notice: If you use abrasive cleaners when
cleaning glass surfaces on your vehicle, you
could scratch the glass and/or cause damage
to the rear window defogger. When cleaning
the glass on your vehicle, use only a soft cloth
and glass cleaner.

Many cleaners contain solvents that may become
concentrated in your vehicle’s breathing space.
Before using cleaners, read and adhere to
all safety instructions on the label. While cleaning
your vehicle’s interior, maintain adequate
ventilation by opening your vehicle’s doors and
windows.

Dust may be removed from small buttons and
knobs using a small brush with soft bristles.

Your retailer has a product for cleaning your
vehicle’s glass. Should it become necessary, you
can also obtain a product from your retailer to
remove odors from your vehicle’s upholstery.

366

Do not clean your vehicle using the following
cleaners or techniques:

•

Never use a knife or any other sharp object to
remove a soil from any interior surface.

•

Never use a stiff brush. It can cause damage
to your vehicle’s interior surfaces.

•

Never apply heavy pressure or rub
aggressively with a cleaning cloth. Use of
heavy pressure can damage your interior
and does not improve the effectiveness of
soil removal.

•

Use only mild, neutral-pH soaps. Avoid
laundry detergents or dishwashing soaps with
degreasers. Using too much soap will leave
a residue that leaves streaks and attracts dirt.
For liquid cleaners, about 20 drops per
gallon (3.78 L) of water is a good guide.

•

Do not heavily saturate your upholstery while
cleaning.

•

Damage to your vehicle’s interior may result
from the use of many organic solvents such
as naptha, alcohol, etc.

Fabric/Carpet

Use a vacuum cleaner with a soft brush
attachment frequently to remove dust and loose
dirt. A canister vacuum with a beater bar in
the nozzle may only be used on floor carpet and
carpeted floor mats. For soils, always try to remove
them first with plain water or club soda. Before
cleaning, gently remove as much of the soil
as possible using one of the following techniques:

•

For liquids: gently blot the remaining soil with a
paper towel. Allow the soil to absorb into the
paper towel until no more can be removed.

•

For solid dry soils: remove as much as possible
and then vacuum.

To clean, use the following instructions:

1. Saturate a lint-free, clean white cloth with

water or club soda.

2. Wring the cloth to remove excess moisture.

3. Start on the outside edge of the soil and gently

rub toward the center. Continue cleaning,
using a clean area of the cloth each time it
becomes soiled.

367

4. Continue to gently rub the soiled area until the

cleaning cloth remains clean.

5. If the soil is not completely removed, use a

mild soap solution and repeat the cleaning
process that was used with plain water.

If any of the soil remains, a commercial fabric
cleaner or spot lifter may be necessary. When a
commercial upholstery cleaner or spot lifter is to be
used, test a small hidden area for colorfastness
first. If the locally cleaned area gives any
impression that a ring formation may result, clean
the entire surface.

After the cleaning process has been completed, a
paper towel can be used to blot excess moisture
from the fabric or carpet.

Instrument Panel, Vinyl, and Other
Plastic Surfaces

A soft cloth dampened with water may be used to
remove dust. If a more thorough cleaning is
necessary, a clean soft cloth dampened with a
mild soap solution can be used to gently remove
dust and dirt. Never use spot lifters or removers
on plastic surfaces. Many commercial cleaners and
coatings that are sold to preserve and protect
soft plastic surfaces may permanently change the
appearance and feel of your interior and are
not recommended. Do not use silicone or
wax-based products, or those containing organic
solvents to clean your vehicle’s interior because
they can alter the appearance by increasing
the gloss in a non-uniform manner.

Some commercial products may increase gloss on
your instrument panel. The increase in gloss
may cause annoying reflections in the windshield
and even make it difficult to see through the
windshield under certain conditions.

368
