Самосвал Beifang Benchi. Руководство - часть 13

53

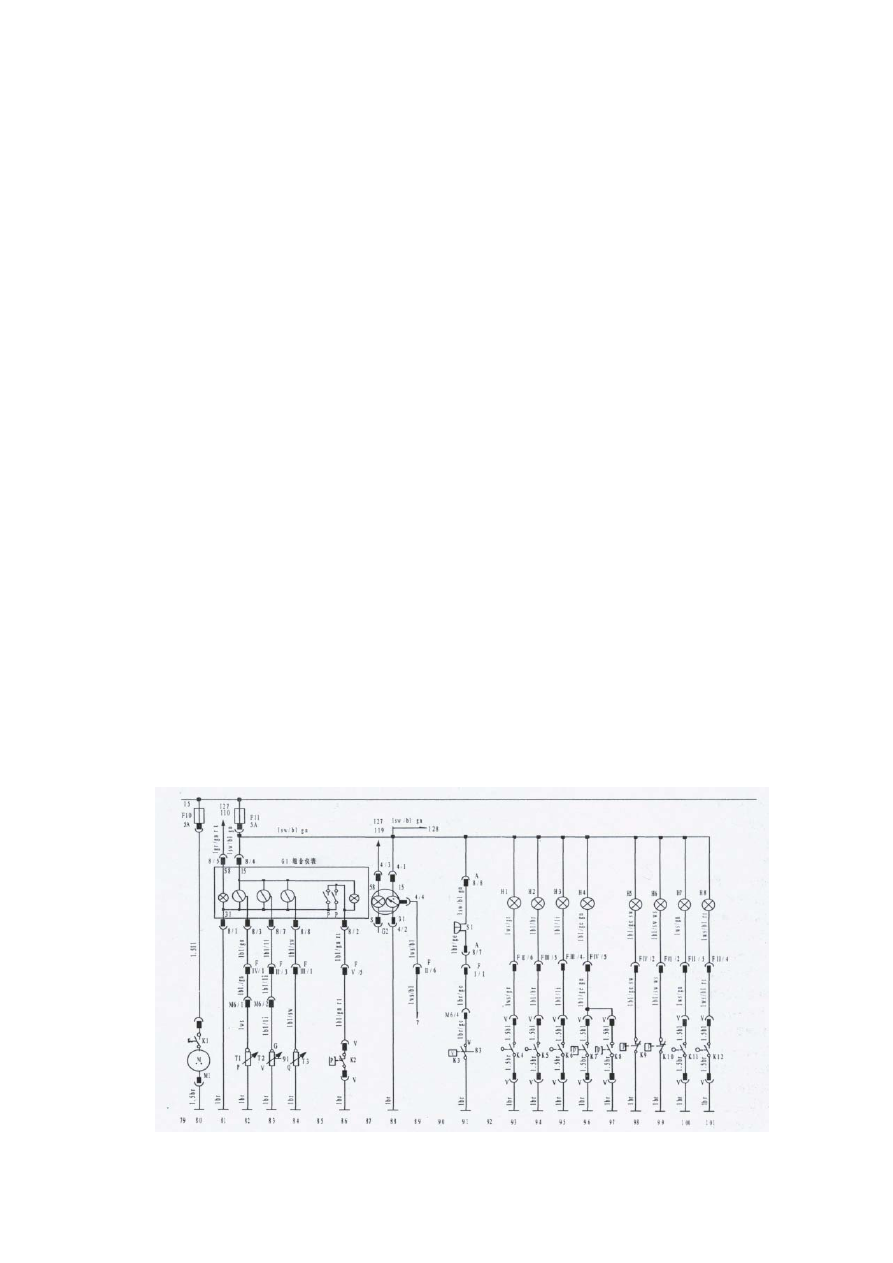

М1- генератор
G1- комбинированный прибор.
G2- тахометр.
S1- звуковой сигнал.
Т1- звуковой сигнал.
Т2- датчик давления масла.
Т2- датчик температуры воды
Т3- датчик количества топлива
Н1-индикатор блокировки дифференциала    переднего моста
Н2 -индикатор блокировки дифференциала первого заднего моста.
Н3- индикатор блокировки дифференциала второго заднего моста.
Н4-  индикатор    коробки    раздатки
Н5- индикатор управления    кузова- самосвала.
Н6- индикатор    ручного тормаза.
Н7- индикатор    передней продольной блокировки дифференциала.
Н8- индикатор    передней продольной блокировки дифференциала.
К1-
К2- выключатель    третей тормозной обратной .
К3- выключатель    контроля    температуры воды.
К4-  выключатель    блокировки    дифференциала.
К5- выключатель блокировки    дифференциала первого моста.
К6- выключатель блокировки    дифференциала второго    моста.
К7- выключатель    управления гидроусилителя    Ι
К8-  выключатель    управления гидроусилителя Ι Ι
К9-  выключатель управления    кузова- самосвала.
К10- выключатель    управления      ручного тормоза.
К11- выключатель блокировки        переднего продольного дифференциала
К12- выключатель блокировки        заднего продольного дифференциала
F10
F11- предохранитель 5А всех выключателей    управления    и приборов.

54

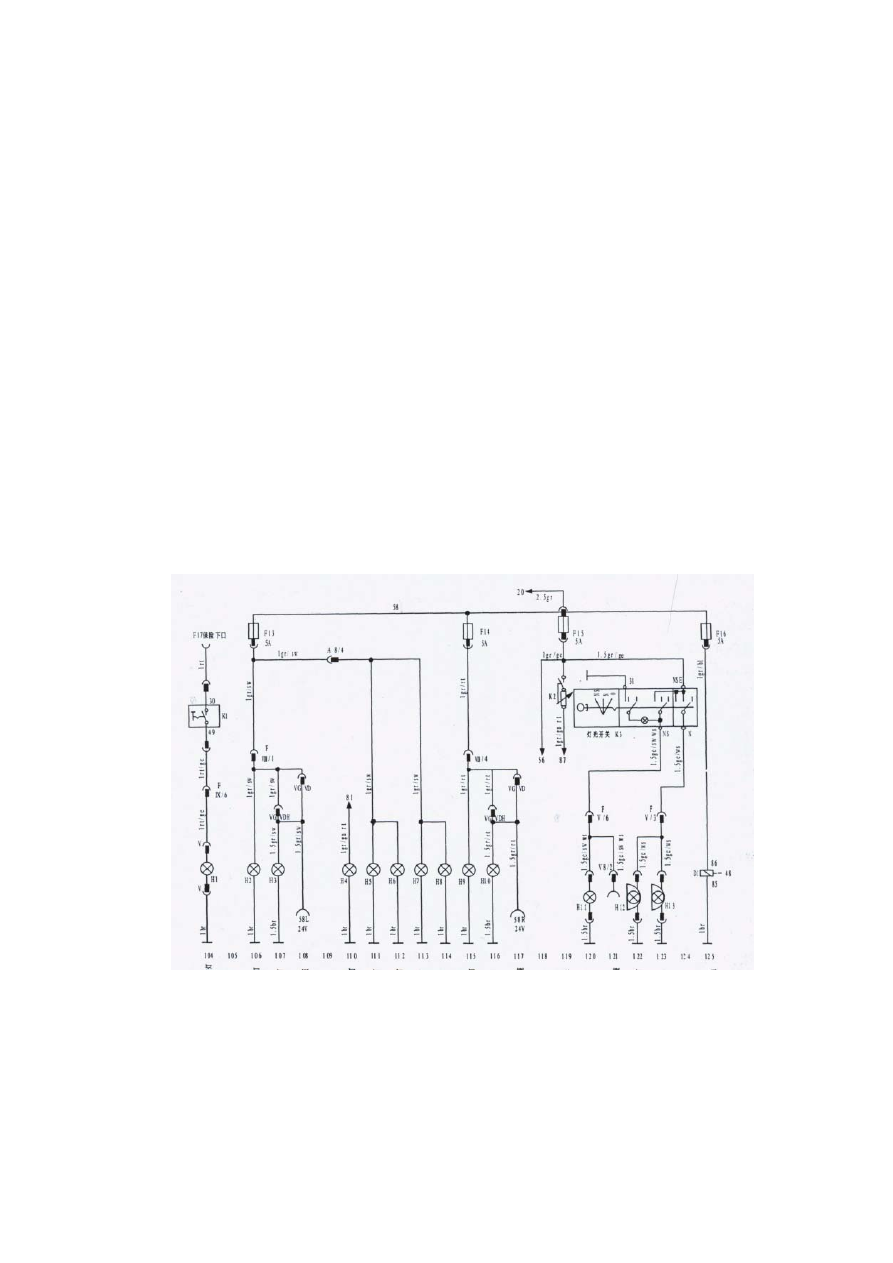

К1-выключатель задней рабочей лампы (автом. категории S)
К2-выключатель регулировки светлости    приборов.
К3
D1- реле инверсии света.
Н1- задняя рабочая лампа ( автом. категории S)
H2- левая боковая стояночная лампа
H3- левая задняя лампа.
H4- индикатор
H5- левая лампа габарита высоты.
H6- правая лампа габарита высоты.
H7- левая    лампа габаритная.
Н8- правая    лампа габаритная.
Н9- правая боковая    стояночная    лампа .
Н10- правая задняя лампа.
Н11- задняя противотуманная    фара.
Н12- левая    противотуманная    фара.
Н13- правая    противотуманная    фара.
F13- предохранитель 5А    левого ночного движения.
F14- предохранитель 5А    правой стояночной лампы.
F15-  предохранитель 5А    противотуманной фары и регулятор    светности приборов.
F16- предохранитель 5А реле инверсии    света.

55

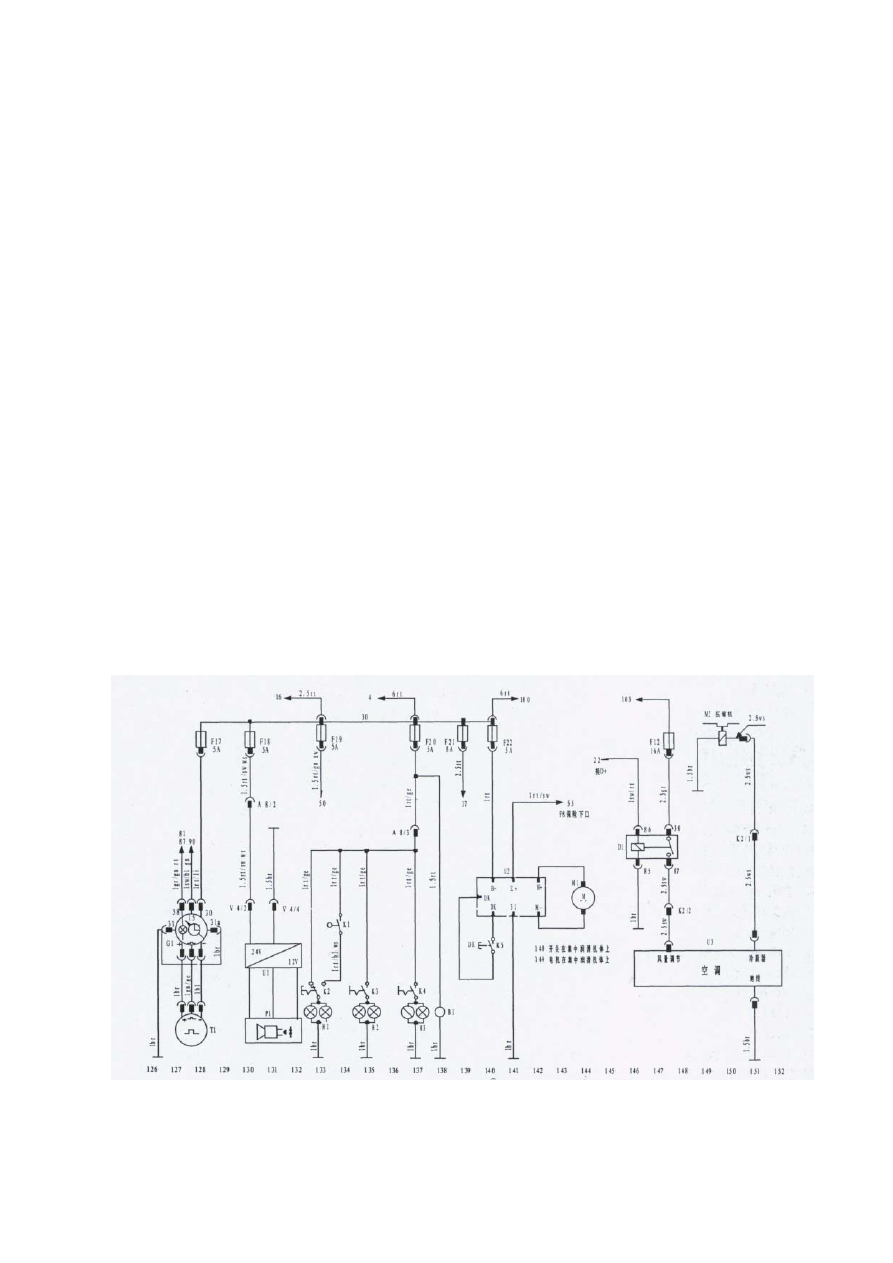

G1- cпидометр.
T1- датчик    спидометр.
U1- трансформатор    источника    питания    магнитола
U2-
U3-
P1- магнитола
M1-  эл. двигатель    централизованной смазки
M2-воздушный компрессор (выборочный)
D1-реле кондиционера (выборочный)
K1-
К2-выключатель    комнатного    освещения
К3- выключатель    лампы для чтения
К4- выключатель    лампы для чтения
К5- выключатель    управления    централизованной смазки.
В1- розетка внешнего эл. питания (24V)
Н1- лампа освещения    кабины
Н2- лампа для чтения
Н3- лампа для чтения
F17-предохранитель 5А источника    питания    спидометра
F18- предохранитель 5А источника    питания    магнитолы
F19- предохранитель 5А источника    питания    преобразователя
F20- предохранитель 5А освещения    кабины
F21- предохранитель 8А реле блокировка    пуска
F22- предохранитель 5А источника    питания    централизованной смазки
F12- предохранитель 16А источника питания    кондиционера.

56

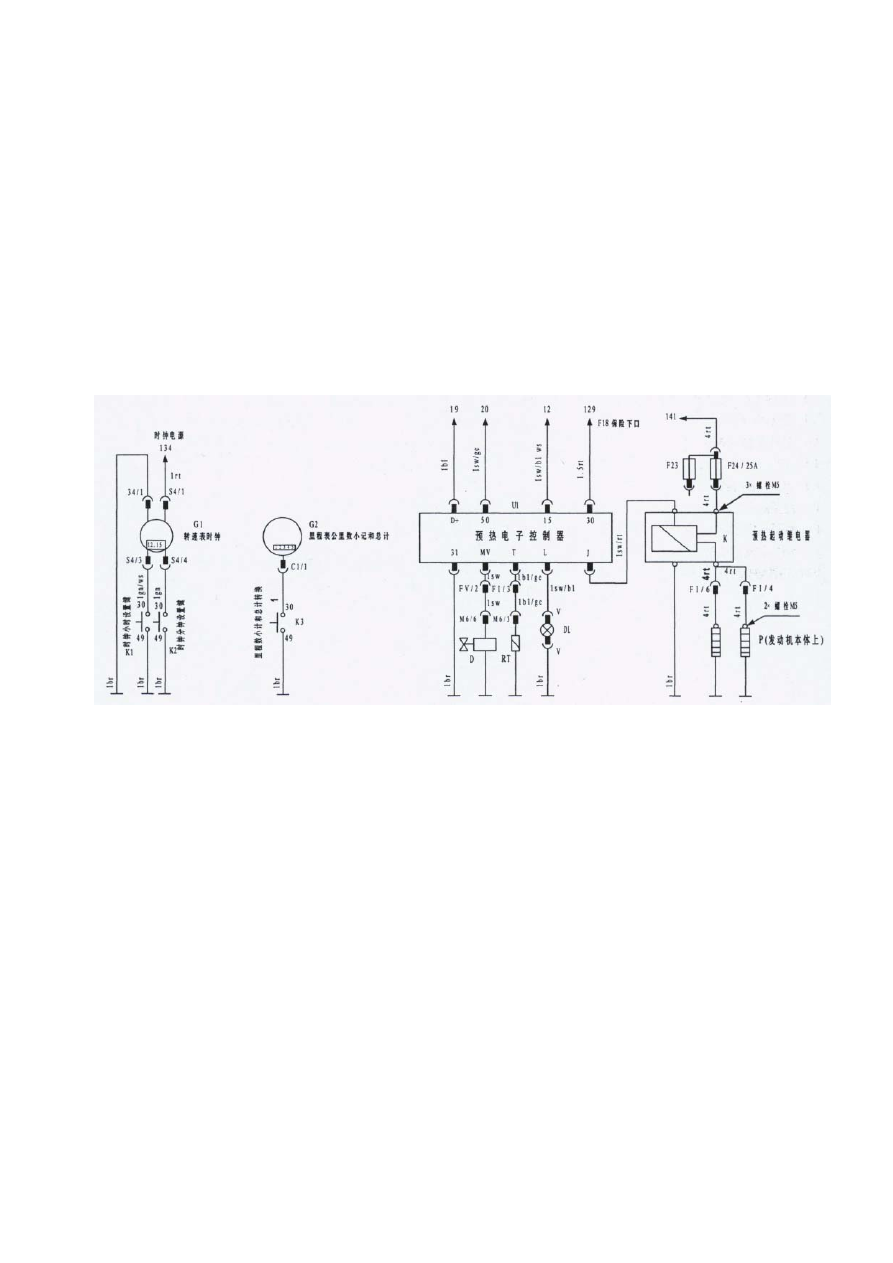

G1-часы тахометр
G2- километраж на спидометре и суммарный счет
K1- кнопка установки    часов
K2- кнопка установки    минут
K3- инверсия километража    спидометра (малый счет и сумма)
U1- эл. датчик предварительного нагрева
D- эл. магнитный    клапан движения    подачи топлива при пуске
DL-индикатор предварительного нагрева
RT-  датчик    управления    предварительного нагрева
P- сопротивление левой нагревательной    свечи
P- сопротивление    правой        нагревательной    свечи
K- реле пуска предварительного нагрева
F24- предохранитель 25А пуска предварительного нагрева
