Самосвал Beifang Benchi. Руководство - часть 12

49

Например: Маркировка    эл. провода  1,5 gr/rt  поперечного    сечения    эл. провода  1,5= 1,5 мм²
                      Основной цвет –  gr  серый, познавательный цвет-  rt красный.



50

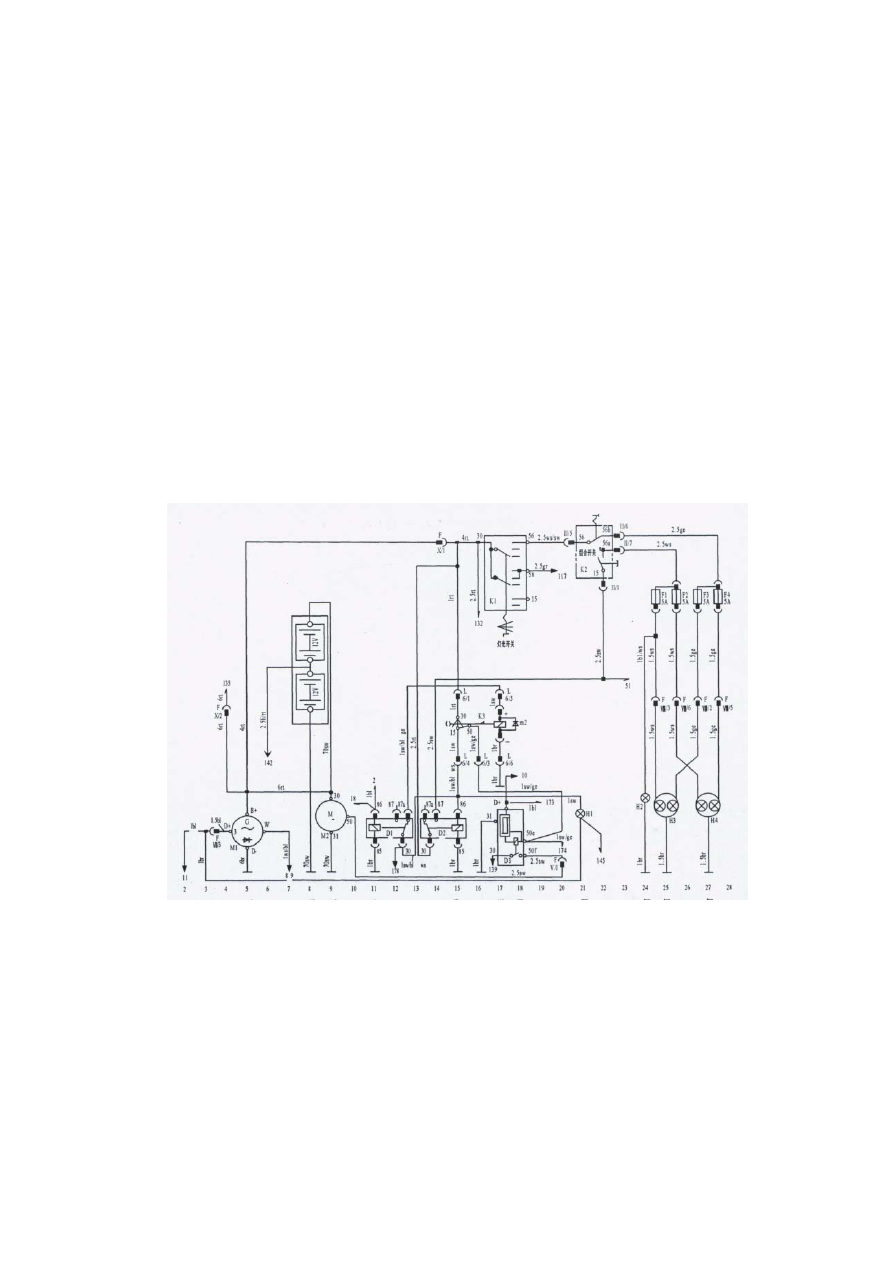

2-28 Электрическая схема    стартера и??????????????????????????????
М1 – 3-х фазный генератор переменного    тока.
М2 -    стартер.
N1, N- аккумуляторная    батарея.
D1 - замок D рулевого колеса + реле.
D2 - замок 15 рулевого колеса, реле.
D3 - защитное    реле стартера.
К1 – главный выключатель света.
К2 - комбинированный    выключатель.
К3 - выключатель стартера    и замок зажигания    на рулевом колесе.
H1 - индикатор зарядка.
H2 - индикатор дальнего света.
H3 - левая передняя фара.
H4 - правая    передняя фара.
F1 - левая передняя фара дальнего света предохранитель 5А и индикатор.
F2 - предохранитель 5А правой    передней фары    дальнего света.
F3 - предохранитель    5А    левой    передней    фары ближнего    света.
F4 - предохранитель    правой передней фары ближнего света.

51

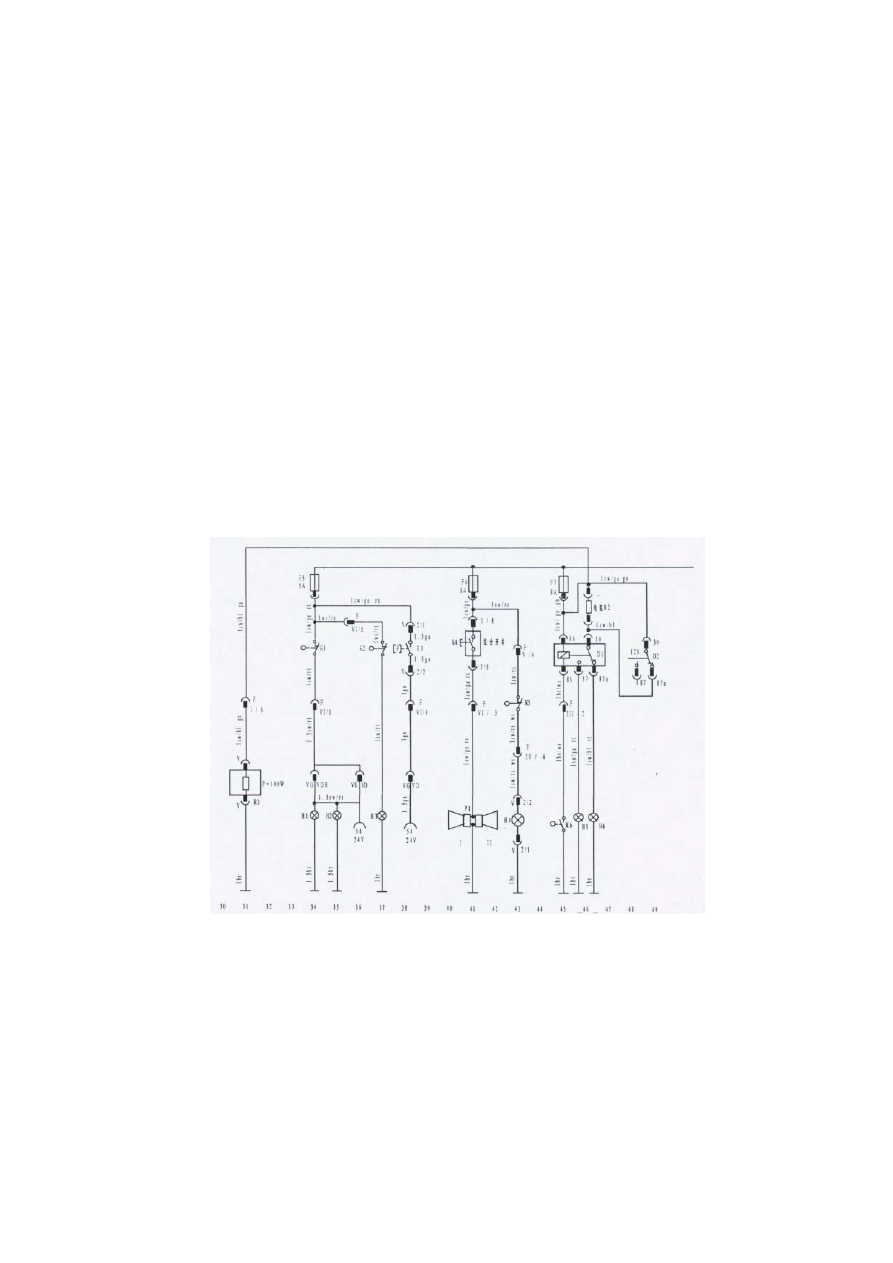

R1-воздуха сушилка.
R2- понижающий    сопротивление светлости    высоких и низких скоростей.
К1- выключатель    тормозной лампы.
К2- выключатель заднего хода.
К3-
К4- кнопка сигнала комбинированного выключателя.
К5- выключатель нейтралки.
К6-выключатель низких и высоких скоростей.
Н1-левая тормозная лампа.
Н2- правая тормозная лампа.
H3-  лампа заднего хода.
Н4- индикатор выключателя нейтралки.
Н5 –индикатор низкой    скорости.
Н6- индикатор    высокой скорости.
D1 – реле переключения низких и высоких скоростей.
D2 - реле переключения    светлости    низких и высоких скоростей.
F5 – предохранитель    А5 тормозной и заднего хода.
F6 –индикатор    предохранителя 5А сигнала и нейтралки.
F7- предохранитель 8А высокой и низкой    скорости и воздухосушилки.

52

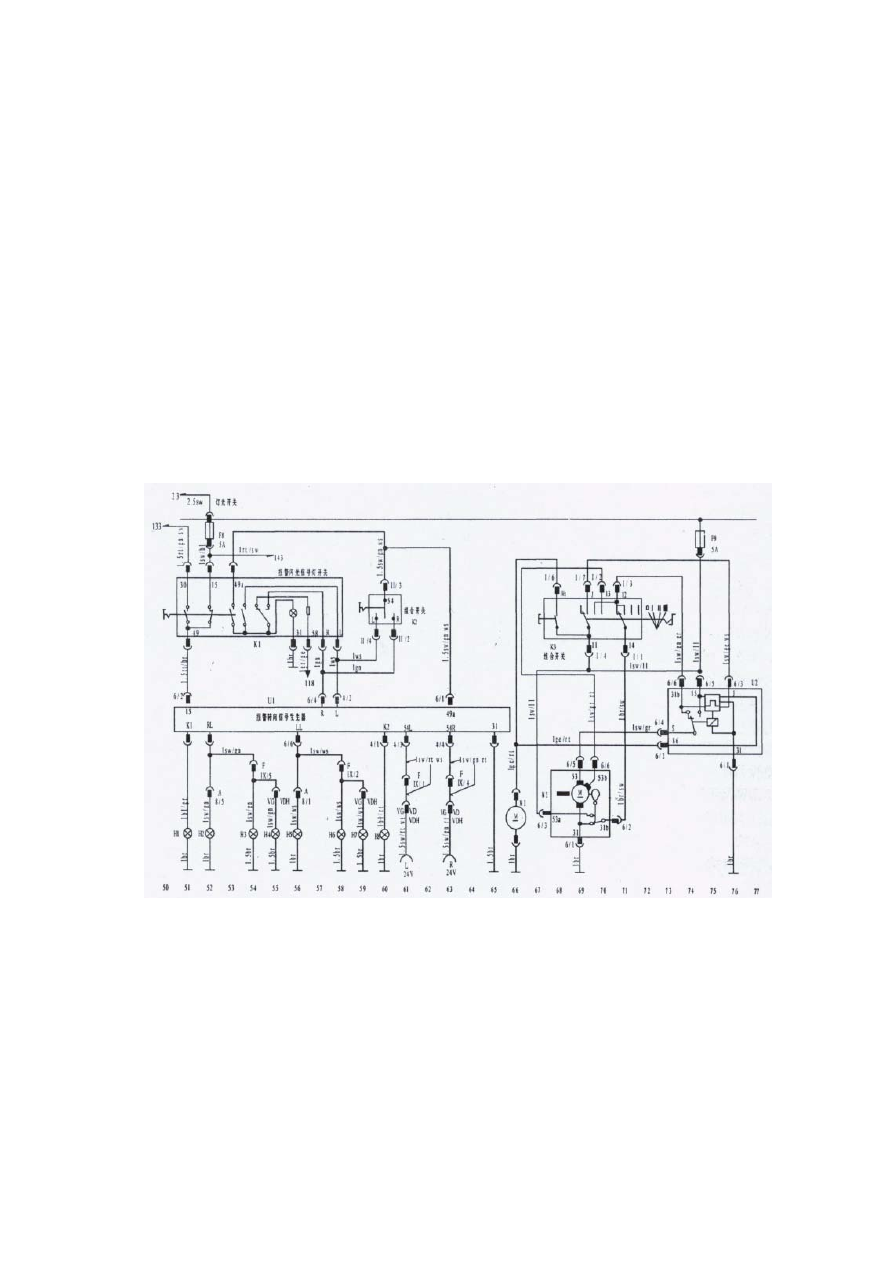

U1- преобразователь    сигнала    поворота.
U2- преобразователь    импульсного сигнала щетка стеклоочистителя.
М1- эл. двигатель    омывательного насоса.
М2- эл. стеклоочистителя .
К1- выключатель мигающего сигнала контроля.
К2-  на комбинированном выключателе, переключатель поворота    влево , вправо.
К3- на комбинированном    выключателе , переключатель    управления стеклоочистителя.
F8-предохранитель 8А системы контроля    мигающей лампочки.
F9- предохранитель 5А система    управления щёток.
Н1- индикатор    поворотного    сигнала    тягача.
Н2- правая боковая поворотная лампа.
Н3- правая    передняя поворотная    лампа.
Н4- правая задняя    поворотная    лампа.
Н5- левая боковая лампа.
Н6- левая    передняя    поворотная    лампа.
Н7- левая задняя    поворотная лампа.
Н8- индикатор    поворотного    сигнала прицепа.
