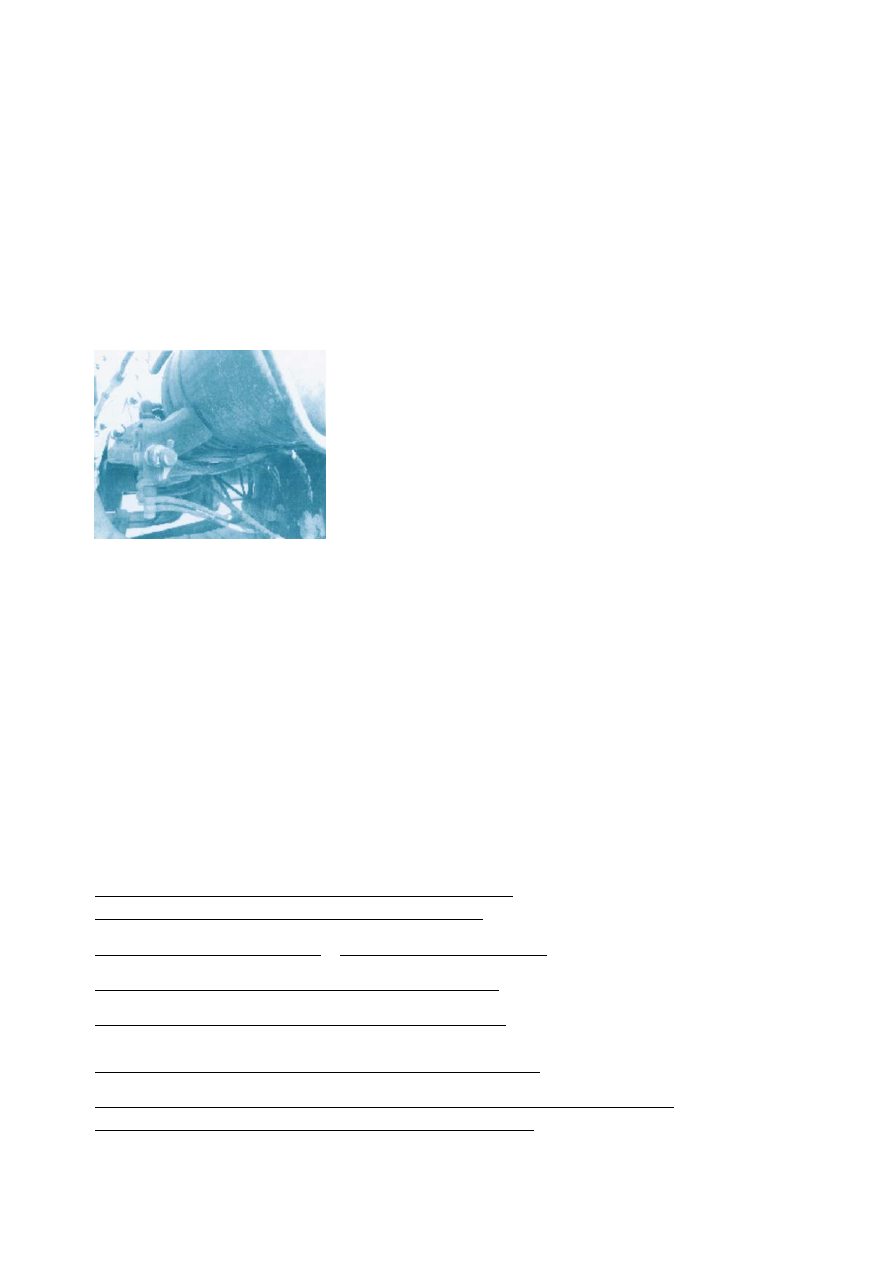

положение  домкрата - задний
мост(2629A)


Зафиксировать (локализация)  колесо через шаровую шайбу и болт
-до установки внутреннего колеса (двойная задняя шина), проверять то,
что вся шаровая шайба или нет на месте.
-после  того  как  запрягать  внешнее  колесо,  установить 2-3 шаровой
шайбы, установить и закрепить гайку.
-проверять локализацию (болт находится на середине проймы диска).
-установить и закрепить другие шаровые шайбы и гайки.
После  движения 50 км  ещё  раз  проверить  замененное  колесо,  нужно
проверять крепление колеса, в случае необходимости закрепить колесо.
-накрест закрепить гайку






Защитный клапан четырёхконтура
1. газонаполненный стык


5.8.4 Газонаполненный стык шины
Газонаполненный  стык  шины  находится  перед  защитным  клапаном  че-
тырёхконтура. При газонаполнении снять защитную крышку, соединить
газонаполненную трубу. Спускать давление воздухосборника тормозной
системы около 6 бар (0.60 MПa). Например, можно нажать несколько раз
тормозную  педаль.  приводить  двигатель  в  движение,  при  газонаполне-
нии    наибольшее давление—10 бар (0.85 MПa).

5.8.5 Замена шины
Очистить  коррозию  и  пыль  бандажа  и  лабиринта,  намазать  особые  ке-
росины, глицерины или подобные вещества на контактную поверхность
фрикции  шины  с  бандажаом  или  лабиринтом,  намазать  тальк  на  внут-
реннюю  поверхность  покрышки  или  внешнюю  поверхность



камеры.

Только  использовать  колеса  и  шины,  которые  соответствуют  автомоби-
лям, только использовать колёса и ободья однородного типа и однород-
ного завода. После того как заменять шину, при ведении автомобиля ес-
ли чувствовать руль трясучим(переднее колесо дрожит), наверное пото-
му  что  колесо  не  соответствует  автомобилям,  то  нужно  связываться  с

отделением обслуживания

“БЕЙФАН БЕНЦ”и дать разрешение.

喬贱



5.9 система электроаппарата
5.9.1 технические данные
Yu chai генератор трёхфазного тока    ВЫВ                28V-35A/45A
Wei chai генератор трёхфазного тока    ВЫВ       28V-35A



Yu chai пусковой электродвигатель

丧

ВЫВ              24V-5.4KW/6.6KW

Wei chai пусковой электродвигатель    ВЫВ              24V-5.4KW

Аккумулятор                                                                2

×12V-135Ah

аккумулятор(при низкой температуре -40

℃  установит) 165Ah 180Ah

передняя фара                                      H4/24V 75/70W(90W/100Wтоже можно использовать)
стояночная фара                                                                      HL24V/4W



46

передний противотуманный фонарь                                    24V/70W
Внутреннее освещение, сигнальный фонарь поворота,
стоп-сигнал, задний ход-сигнал, задний противотуманный фонарь      P25-1/24V 21W
ночной фонарь, читальный фонарь, фонарь вспомогательного назначения номерного знака, боковой опознава-

тельный огонь, задняя габаритная фара                    24V/10W

фара показанего прибора, аварийная сигнальная лампа тормозного давления,
отопительный регулировочный



осветитель                                              24V/3W 24V/2W

осветитель    прибора и видеофара тревожного переключателя,
переключатель огня                                                                                24W/2W 24V/1.2W









1.закрепительный (закрепляющий) винт бан-
дажа
2. винт-фиксатор передней фары
3. бандаж
4.  болт  крепления  вращающейся  оси  перед-
него фораря



1. регулировочный болт(уровень)

2.  регулировочный  болт(вертикальность)

罷

鸦臥狰啓钎赋強癰蝸买骤





5.9.2 Регулировка фары
Правильная сборка и регулировка фары – очень важна для ночной
езды,  поэтому  нужно  использовать  калибратор  фары  и  проверять
фары. (после того как поменяли лампочку или автомобиль прохо-
дит за 6000 км, каждый раз проводить проверку).

-остановить автомобиль на плоском месте.
-регулировать газонаполненное давление шины(смотреть таблицу
газонаполненного давления шины).
-необходимо соответственно проверять левую и правую фару. по-
этому при проверке одной фару нужно окутывать другие фары.

Полногрузный автомобиль:
-когда дистанция фары автомобиля от экрана калибратора—10 М,



Автомобиль отсутствия нагрузки (водитель или грузовые вещест-
ва 75 кт)
- повернуть регулировочный набалдачик пучка света на начальное
место
-когда дистанция фары автомобиля от экрана калибратора—10 М,





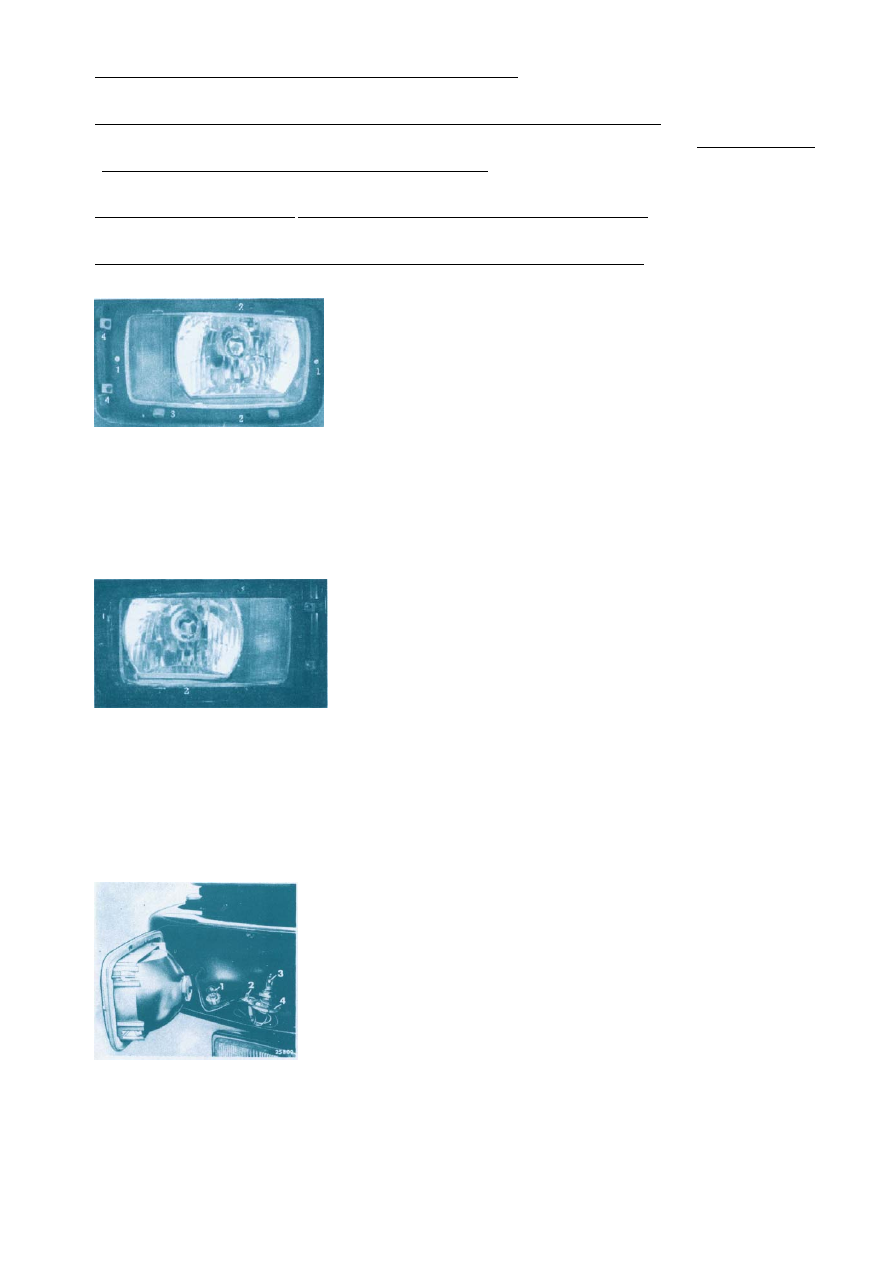

1. розетка фары
2. розетка



стояночной фары

3. розетка поворотной фары

5.9.3 Замена фары и поворотной лампочки
-распускать закрепительный (закрепляющий) винт фары.
-отвертывать пятку фары.
-отсоединить штепсель проводов фары
-заменить



лампочку фары

-вниз нажать и отвинтить ламподержатель, вынуть его из фиксатора.

-заменять  поворотную  лампочку,  вместе  вынуть  бабку  и  биспиральную  лам-
почку.
-нельзя  ощупывать  лампочку  влажной  или  жирной  рукой,  нужно  используя
шелковку или рукавицы установить.



47



-при  установке  ламподержателя  направляющий  выступ  совпадает  с  деплана-
цией освещённой чашки.
-подключить штепсель проводов фары.
-вращать фару, чтобы возврат в исходное положение,
винтом закрепить её.
-проверять положение фары.

5.9.4.  Дополнительный



прибор электропотребления

При добавлении прибора электропотребления замените:
-теперешная  контровка  не  может  добавляет  новый  прибор  электропотребле-
ния.
-не  можно  соединить  дополнительный  провод  на  теперешном  проводе.(если
использовать линейную карточку)
-новый прибор электропотребления использует отдельную



контровку.

-если  нужно  соединить  прибор  электропотребления  напряжения12V,  то  необ-

ходимо использовать коммутатор



напряжения.

廂祿繳謎烂續









5.9.5

Предохранители

•  Все    соединительные клейма    должны быть    закреплены надежно,
имели хорошие контакты. Для    обеспечения хорошей проходимости    то-
ка нужно надежно закрепить    минусовое клеймо к корпусу .
•  Если    провод (изоляция)  порвана, замотать изоляционной лентой.
•  Предохранитель    не должен ремонтировать    или соединять    нахлест-
ку. Нужно иметь запасные    предохранители.
•  Перед заменой расправленного предохранителя    необходимо    с начало
найти причину.
Перед  ремонтом  электро  оборудования    с  начало  нужно  отсоединить
минусовое клеймо от аккумулятора. Место применения предохранителей.
Смотри таблицу на крышке    предохранителя.



5.9.6

Аккумулятор

  Внимание:
  На  аккумуляторную    батарею  не  разрешается    ложить      метал-

лические      предметы (во избежание короткого замыкания).

Газы, выходящие из аккумулятора являются взрывоопасными газами,

поэтому  нельзя  курить  около  аккумуляторов,  также  необходимо  избегать
искры  и  открытого  огня.  Когда  двигатель  работает  нельзя  расслаблять,
снимать или перескакивать.

Техническое обслуживание:
  Аккумулятор необходимо содержать в чистоте и вокруг должно быть

чисто и сухо. При чистки аккумулятора, нужно завинтить заливные проб-
ки.  Нельзя  применять  бензин,  керосин  или  аналогичные  жидкости  при
мойке аккумулятора. Вентиляционные отверстия на пробках должны быть
чистыми. Периодически проверять крепления минусовой клеммы, на раме
крепежный болт должен быть надежно закреплен.

Проверка    уровня    электролита:



48

С  начала  снять  крышку.  Измерения  проводить  ареометром.  Если  не

пользоваться ареометром то высота электролита должна быть на 10-15 мм
выше торца пластин, если нет то долить дистиллированную воду и закру-
тить пробку.

Контроль удельного веса    электролита:

        Удельный вес электролита проверяется прибором при температуре 15˚
С. Стандартный удельный вес, смотри таблицу.







Поправочный коэффициент при различной t˚ C электролита

t ˚C  Поправоч.  Коэф. у/вес t

˚C

Поправоч.  Коэф. у/вес t

˚C

Поправоч.  Коэф. у/вес

70 +

0,0385  30

+0,0105  -10  -0,0175

65 +

0,0350  25

+0,007

-15  -0,0210

60 +

0,0315  20

+0,0035  -20  -0,0245

55 +

0,0280  15

0

-25  -0,028

50 +

0,0245  10

-0,0035

-30  -0,0315

45 +

0,0210

5

-0,007

-35  -0,035

40 +

0,0175

0

-0,0105

-40  -0,0385

35 +

0,0140  -5

-0,014

-45  -0,042



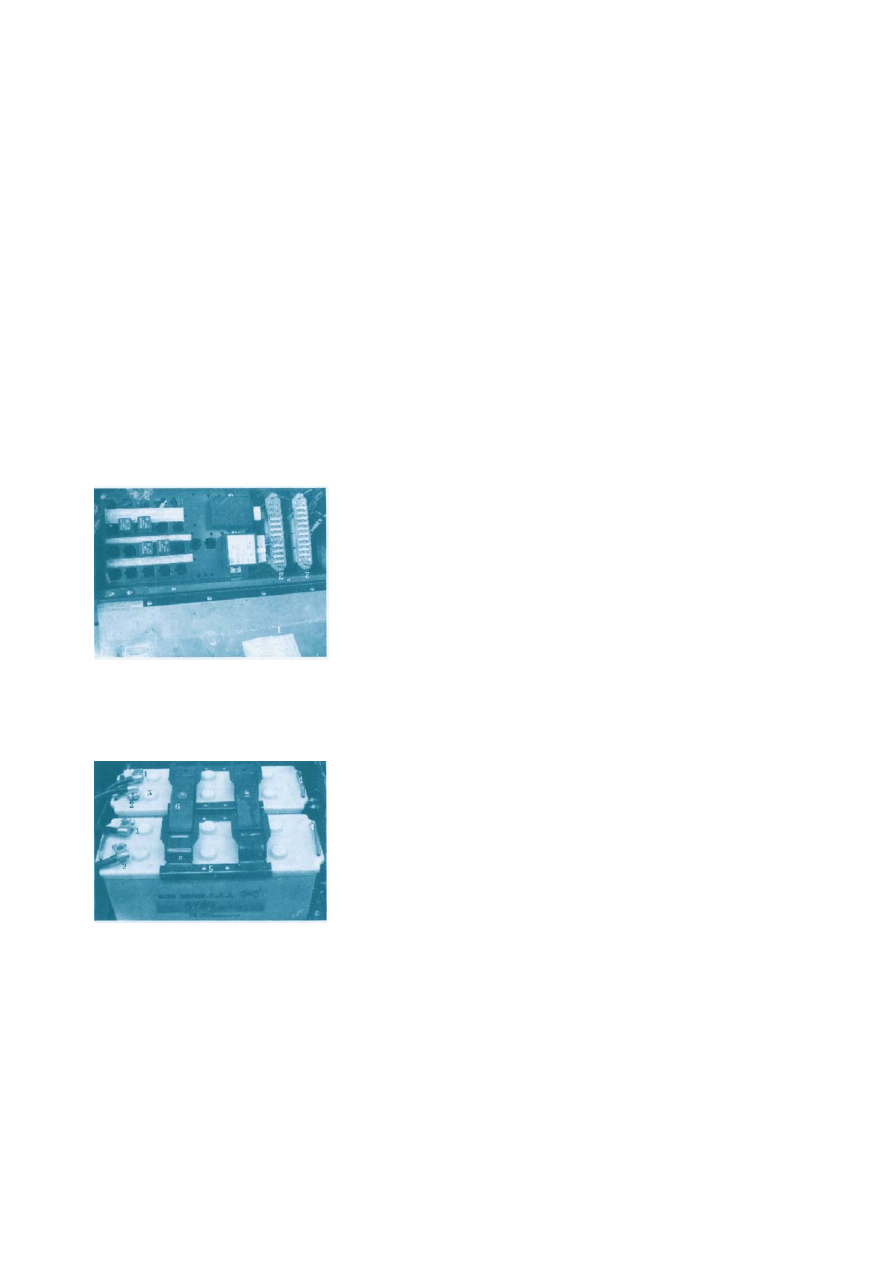

5.9.7. Схема электрооборудования.

F = соединительная деталь, рама / кабина.
М = соединительная деталь, двигатель.
A = соединительная деталь, часть кабины.
L = соединительная деталь, шкворня.
V = соединительная деталь.
VG = соединительная деталь, задняя часть кабины.
VD= соединительная деталь, распределительная коробка    задней части.
H= соединительная деталь, распределительная коробка задней части.

  Цветовой код (маркировка) электропроводов.

bl = синий, br = коричневый, el = молочно-белый, ge = жёлтый, gn = зеленый, gr = серый,
li = фиолетовый, rs = розовый, rt = красный, sw = черный, ws= белый.


Таблица    удельного веса электролита разных районов эксплуатации

Удельный вес заряженного аккумулятор при t ˚ 15 ˚ C



Условие погоды

Зимний

Летний

Район температуры ниже -40˚С 1.

310

1.250

Район температуры выше -40˚С 1.

290

1.250

Район температуры ниже -30˚С 1.

280

1.250

Район температуры ниже -20˚С 1.270

1.

240

Район температуры    выше 0˚ С

1. 240

1. 240
