ТРАКТОРЫ Т30-69, Т30-70, Т30А-80. Инструкция - часть 3

40

9.3 Изменение колеи трактора

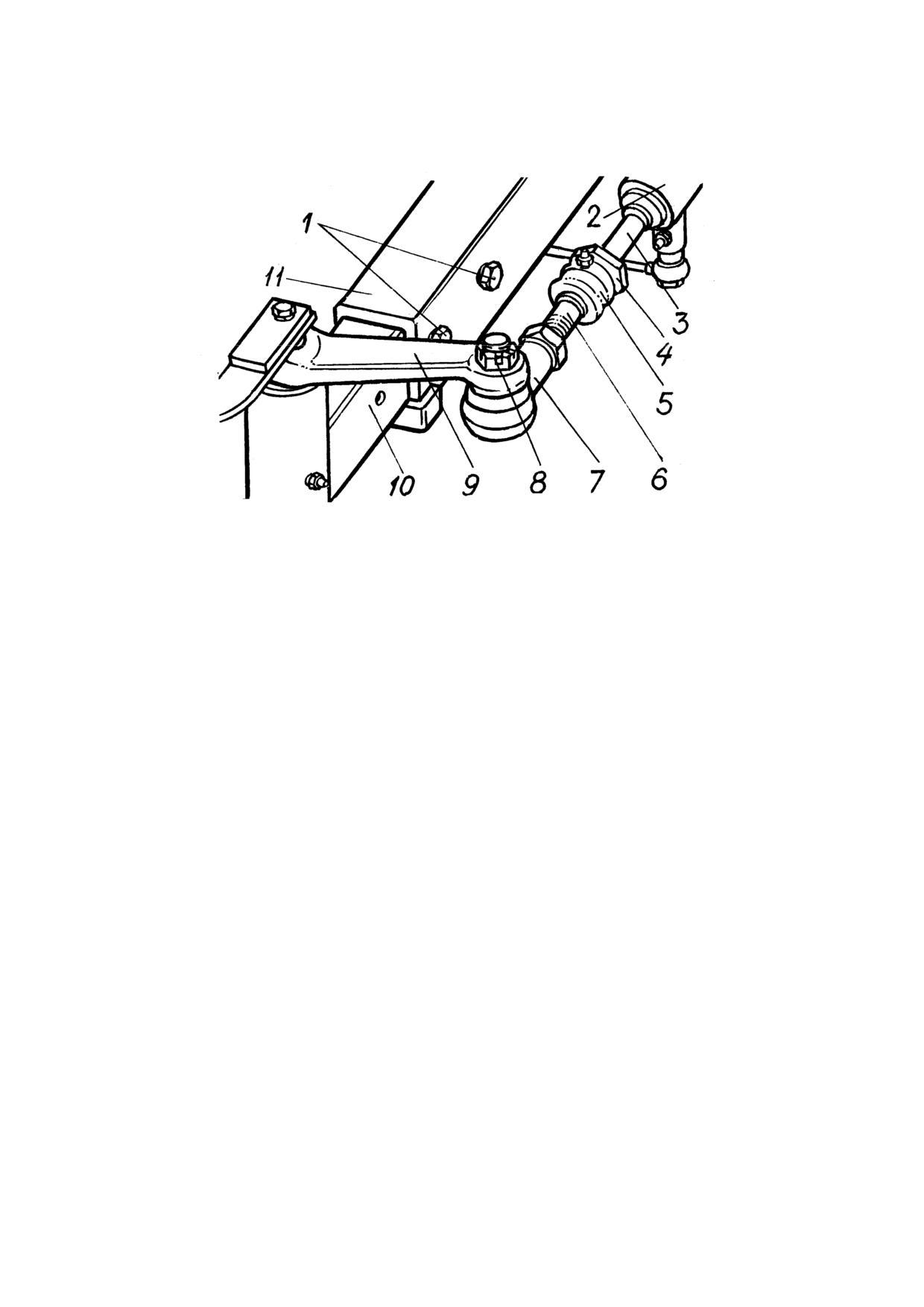

9.3.1 Изменение колеи передних колес тракторов Т30-69, Т30-70

Поднимите колесо над опорной поверхностью.

Установите подставку

Расшплинтуйте и отверните гайки болтов 1 балансира 11.

Расшплинтуйте и отверните гайку 8 крепления пальца шарнира на поворотном

рычаге 9 (на тракторе Т30-70).

Отcоедините палец от поворотного рычага (на тракторе Т30-70)

Отверните гайку и выньте стяжной болт поперечной рулевой тяги (на тракторе

Т30-69)

Выньте болты 1 и, при затруднении выдвижения кронштейнов 10, выньте втул-

ки.

Установите выдвижной кронштейн 10 на необходимую колею так, чтобы отвер-

стия в балансире 11 совпали с отверстиями в кронштейне 10.

Вставьте втулки (если они были вынуты) и болты 1.

Поставьте шайбы и заверните гайки болтов 1.

Те же операции проделайте со вторым колесом.

Замените тягу 6 в шарнире на тягу Т25Б.31.210-40 для колеи 1320 мм. или на

тягу Т25Б.31.210-50 - для колеи 1420 мм. в следующей последовательности:

- отверните контргайку, а затем скрутите с тяги корпус 7 в сборе с пальцем;

- расконтрите и отверните контргайку 4, а затем скрутите корпус 5 со втулки

штока гидроцилиндра;

- замените тягу 6, обратив внимание на состояние вкладышей (при необходи-

мости произведите их замену);

- соберите шарнир в обратной последовательности;

- соедините шарнир с поворотным рычагом, затяните и зашплинтуйте гайку 8.

Те же операции выполните на другой стороне, обратив внимание на то, чтобы

шток 3 гидроцилиндра 2 выступал с обеих сторон на одинаковую величину.

Совместите нужную канавку на стержне поперечной рулевой тяги с отверстием

для стяжного болта трубы поперечной рулевой тяги. Вставьте болт и заверните гай-

ку (на тракторе Т30-69)

После сборки проверьте и при необходимости отрегулируйте сходимость колес

согласно п.14.10.4.

41

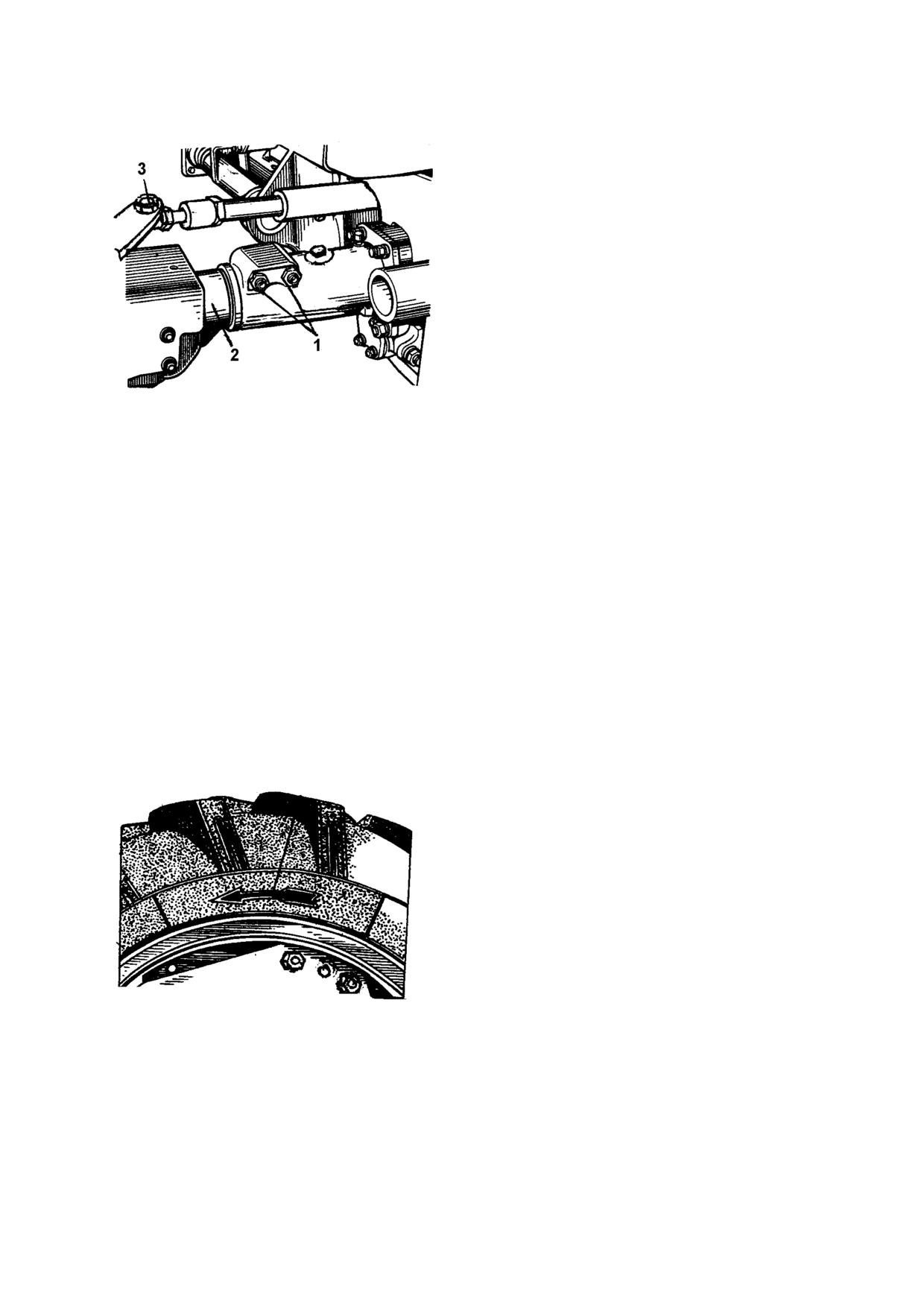

9.3.2 Изменение колеи передних колес трактора Т30А-80

Изменение колеи выполните в сле-

дующей последовательности:

- поднимите колесо (колеса) над

опорной поверхностью и установите под-

ставку;

- расшплинтуйте и отверните гайку 3

крепления пальца шарнира на поворот-

ном рычаге;

-

отсоедините шарнир от поворотного

рычага;

-

-отверните гайки 1 и выпрессуйте

клинья;

- установите выдвижной кронштейн

2 на нужную колею, установите клинья на

место, затяните и законтрите гайки 1.

Замените тягу в шарнире на тягуТ25Б.31.210-10 - для колеи 1420 мм. или на тя-

гу Т25Б.31.210-20 - для колеи 1520 мм. в последовательности, указанной в п. 9.3.1.

- подсоедините палец шарнира с поворотным рычагом, затяните и зашплин-

туйте гайку.

Те же операции выполните на другой стороне, обратив внимание на то, чтобы

штоки гидроцилиндра выступали с обеих сторон на одинаковую величину.

После сборки проверьте и при необходимости отрегулируйте сходимость колес

(п.14.10.4).

9.3.3 Изменение колеи задних колес тракторов Т30-69, Т30-70, Т30А-80

При изменении колеи задних колес следите, чтобы стрелки на покрышках (при

верхнем их расположении) были направлены в сторону вращения колес при движе-

нии трактора вперед. В противном случае поменяйте колеса местами.

Во избежание задевания ниппеля

для накачивания шин за корпус конечной

(бортовой) передачи следите, чтобы

ниппель располагался с наружной сто-

роны колеса

Изменение колеи задних колес трак-

тора производите в следующей после-

довательности:.

- затормозите трактор и отпустите

гайки крепления дисков колес на один-

два оборота;

- поднимите трактор так, чтобы зад-

ние колеса поднялись над грунтом, уста-

новите подставки;

- отверните гайки и снимите колеса;

- установите колеса согласно выбранной колее (по схеме) и наверните гайки.

При необходимости измените положение ободов относительно дисков колес, пред-

варительно отвернув гайки;

- опустите трактор на грунт и окончательно затяните гайки.

42

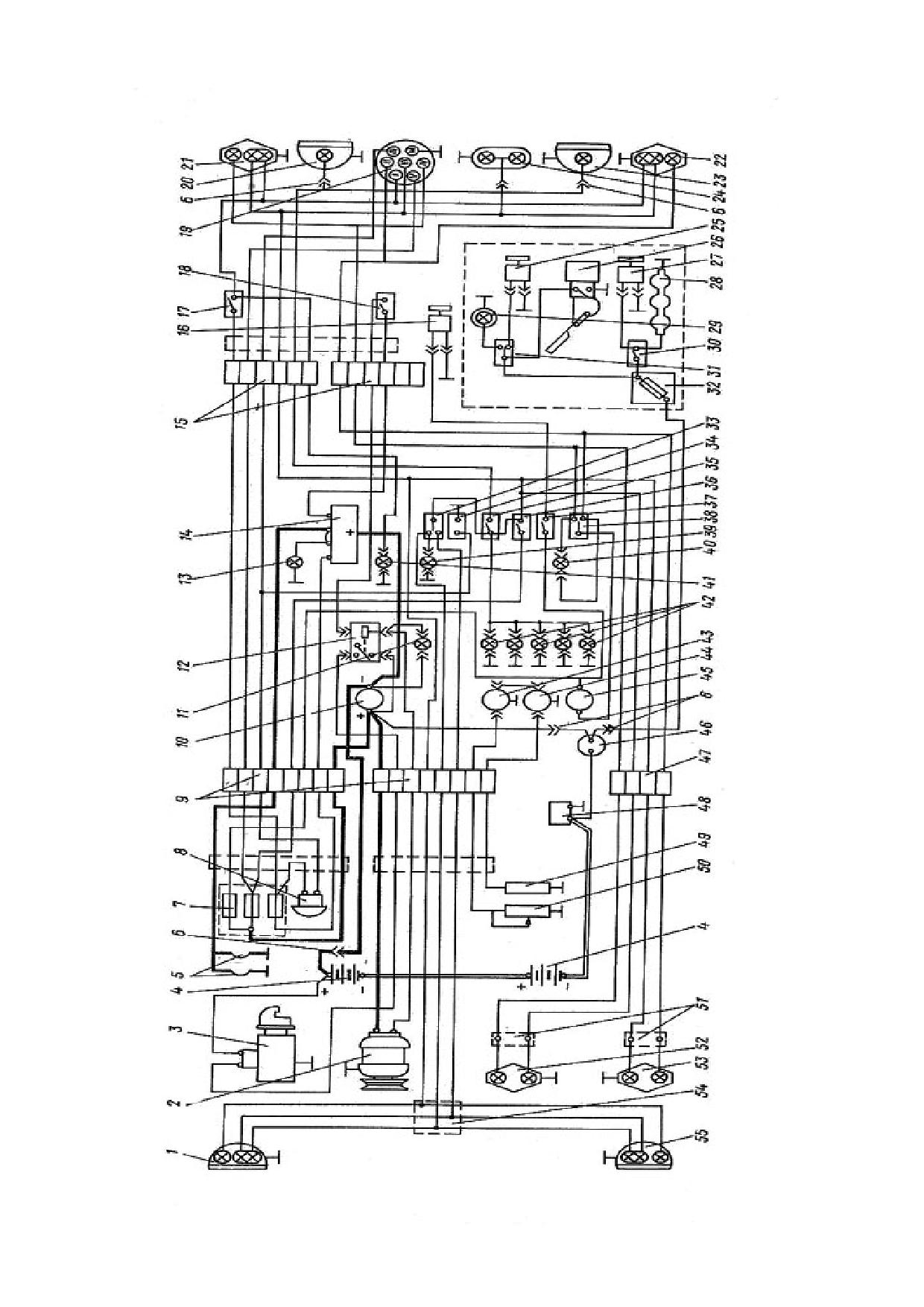

10 ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование трактора является сложной системой и тре-

бует к себе внимательного отношения. Поэтому вмешательство в сис-

тему неподготовленного для этих целей человека недопустимо.

Для поддержания электрооборудования трактора в исправном состоянии обес-

печьте защиту генератора, стартера и разъемов проводов при мойке трактора. Сле-

дите за чистотой электропроводки, надежностью крепления различных клемм и

разъемов проводов, сохранностью изоляции и защитных устройств злектропрово-

дов.

Электрооборудование трактора включает в себя генератор, аккумуляторную

батарею, стартер, различные датчики, приборы и элементы электропроводки.

10.1 Генератор

Генератор предназначен для выра-

ботки электрического тока, а также авто-

матического поддержания напряжения в

заданных пределах.

Во избежание отказа ра-

боты генератора при произ-

водстве сварочных работ на

тракторе или присоединенной

к нему машине, перед началом

сварочных работ отключайте провода 2 и

1 от выводов "+" и "Д" генератора.

Запрещается эксплуа-

тация генератора на изделии

с отключенной аккумулятор-

ной батареей

Винт 3 служит для изменения напряжения тока в зависимости от температуры

окружающей среды (см.п.13.3).

43

10.2 Стартер

Стартер представляет собой электродвигатель постоянного тока с последова-

тельной обмоткой возбуждения и обгонной муфтой в приводе. Включение стартера

дистанционное с места оператора.

Обгонная муфта стартера не рассчитана на длительную работу в режиме "об-

гона", поэтому после пуска дизеля немедленно отключите стартер, установив ключ в

положение "выключено". Вследствие чего тяговое реле срабатывает и шестерня под

действием пружины выходит из зацепления с зубчатым венцом маховика.

10.3 Аккумуляторная батарея

Аккумуляторная батарея предназначена для накопления (аккумулирования)

электрической энергии и использования ее для запуска дизеля, освещения и пита-

ния приборов при неработающем дизеле.

Своевременное и правильное обслуживание аккумуляторной батареи значи-

тельно продлит срок ее службы.

Аккумуляторная батарея состоит из шести последовательно соединенных сек-

ций.

Аккумуляторная батарея заливается электролитом. В зависимости от климати-

ческих районов плотность электролита полностью заряженной батареи должна со-

ответствовать величине, указанной в таблице 5.

Состояние батареи в зависимости от плотности электролита проверяйте ден-

симетром (таблица 5). Порядок проверки состояния батареи указан в п.14.14.1.

Т а б л и ц а 5 - Плотность электролита при 15^о С

в г/см³

Полностью

Батарея разря-

Климатический район

Время года

заряженная

жена

батарея

на 25%

на 50%

1. Районы с резко кон-

тинентальным клима-

зима

1,31

1,27

1,23

том, с температурой зи-

лето

1,27

1,23

1,19

мой ниже минус 40^оС.

2. Северные районы с

температурой зимой до

круглый год

1,3

1,26

1,22

минус 40^оС.

3. Центральные районы

с температурой зимой

круглый год

1,28

1,24

1,21

до минус 30^оС.

4. Южные районы.

круглый год

1,26

1,22

1,18

5. Тропики.

круглый год

1,23

1,19

1,15

46

Если температура электролита ниже или выше плюс 15^о С, то пользуйтесь

таблицей 6 поправок к показанию денсиметра.

Т а б л и ц а 6 - Поправки к показанию денсиметра.

в г/см³

Температура электролита, ^oС

Поправка

+60

+0,03

+45

+0,02

+30

+0,01

+15

0,00

0

-0,01

-15

-0,02

-30

-0,03

-40

-0,04

Батарею, разряженную более чем на 25% зимой или 50% летом, поставьте на

подзарядку.

В случае прекращения эксплуатации трактора на срок до одного месяца

отсоедините от батареи клемму "-". При прекращении эксплуатации трактора на более

длительный срок (больше месяца), снимите батарею, полностью зарядите ее и

храните в сухом прохладном помещении, при температуре от 0 до минус 30^оС.

Категорически запрещается хранить батарею в разряженном состоянии, так как

это приведет к сульфатации пластин батареи и полной потере ее работоспособности.

10.4 Регулировка направления света передних фар

Для нормального освещения пути и снижения ослепляющего действия на

водителей встречного транспорта свет передних фар должен быть правильно

отрегулирован.

Для этого установите трактор с нормально накачанными шинами на ровную

площадку перпендикулярно экрану на расстоянии 5 м от стекла фары до экрана. Экран

разместите в соответствии с рисунком.

В средней наладке:

Н - высота установки фар (по центру) на тракторе, мм.:

-

для тракторов Т30-69, Т30-70

- 832;

-

для трактора Т30А-80

- 910.

А - размер корректировки центра фар на экране - 100 мм.;

О₁О₂ - центры фар на экране

Т а б л и ц а 7 - Рекомендации по комплектованию агрегатов

Колея колес, мм

Давление воздуха в ши-

Рабо-

Число

Наладка

Наименование

Марка

(рекомендуемая

нах колес МПа (кгс/см²)

чая пе-

гру-

тракто-

машины

машины

передних

задних

передних

задних

редача

зов

ра

Универсальные транспортные и погрузочные средства

Прицеп одноосный

1ПТС-2Н

1420

1480

0,2(2,0)

0,11(1,1)

2

СР

I - VI

Агрегат универсальный с

набором сменных рабочих

АВН-0,5

1220

1210

0,14(1,4)

0,18(1,8)

8

НИЗ

органов

Погрузчик фронтальный **

ПФ-03

1420

1480

0,2(2,0)

0,18(0,18)

СР

Орудия для рыхления и прикатывания почвы

Борона зубовая скоростная

БЗСС-1,0

1220-1420

1210-1480

0,14(1,4)

0,09(0,9)

2

СР

VI

Борона зубовая скоростная

БЗTС-1,0

1220-1420

1210-1480

0,14(1,4)

0,09(0,9)

2

СР

VI

Борона зубовая посевная

ЗБП-0,6

1220-1420

1210-1480

0,14(1,4)

0,09(0,9)

2

СР

I

легкая

Борона пружинная

БП-12

1220-1420

1210-1480

0,14(1,4)

0,09(0,9)

2

любая

II

Райборона трехзвенная об-

З-ОР-07

1220-1420

1210-1480

0,14(1,4)

0,09(0,9)

2

СР

I

легченная прицепная

Борона дисковая садовая

БДН-1,3А

1220-1420

1210-1480

0,14(1,4)

0,11(1,1)

2

СР

II

П р о д о л ж е н и е т а б л и ц ы 7

Колея колес, мм

Давление воздуха в ши-

Число

Наладка

Рабо-

Наименование

Марка

(рекомендуемая

нах колес МПа (кгс/см²)

гру-

тракто-

чая пе-

машины

машины

передних

задних

передних

задних

зов

ра

редача

Каток водоналивной при-

СКГ2-1

1220-1420

1210-1480

0,18 (1,8)

0,11 (1,1)

2

СР

I

цепной односекционный

Каток водоналивной гладкий

ЭКВГ-1,4

1220-1420

1210-1480

0,18 (1,8)

0,11 (1,1)

2

любая

II

Камнеподборщик навесной с

УСК-07А

1420

1380

0,2 (2,0)

0,18 (1,8)

2

НИЗ

I-II

гидроуправлением

Машины для посева и внесения в почву удобрений

Сеялка навесная для рядово-

СН-10

1220

1210

0,22 (2,2)

0,18 (1,8)

8

НИЗ

I-II

го посева

Сеялка навесная

СН-16

1220

1210

0,14 (1,4)

0,13 (1,3)

4

НИЗ

I-II

Разбрасыватель минераль-

ных удобрений и семян си-

НРУ-0,5

1420

1480

0,14 (1,4)

0,18 (1,8)

8

НИЗ

I-IV

дератов, навесной.

Машины для обработки растений гербицидами и ядохимикатами

Опыливатель навесной уни-

версальный широкозахваный

ОШУ-50

1220

1210

0,14 (1,4)

0,18 (1,8)

8

НИЗ

I

для работы на равнинах и

горных склонах

П р о д о л ж е н и е т а б л и ц ы 7

Колея колес, мм

Давление воздуха в ши-

Число

Наладка

Рабочая

Наименование

Марка

(рекомендуемая

нах колес МПа (кгс/см²)

гру-

тракто-

переда-

машины

машины

передних

задних

передних

задних

зов

ра

ча

Машины для скашивания трав и сгребания сена

Косилка скоростная навеная

КС-2,1

1420

1480

0,14(1,4

0,12 (1,2)

2

СР

II-IV

Косилка с порционным

сбросом массы навесная,

КПП-2

1220-1420

1210-1480

0,18 (1,8)

0,11 (1,1)

2

СР

I-II

привод от ВОМ

Косилка фронтальная навес-

КНФ-1,6

1220-1420

1210-1480

0,14 (1,4)

0,12 (1,2)

2

ВЫС

I-II

ная

Грабли колесно-пальцевые

ГВК-6

1220-1420

1210-1480

0,18 (1,8)

0,11 (1,1)

2

СР

I

прицепные

Грабли поперечные полуна-

весные гидрофицированные

ГПП-6

1220-1420

1210-1480

0,18 (1,8)

0,11 (1,1)

2

СР

II

складывающиеся

Машины для уборки овощных культур, льна, плодов и ягод

Картофелекопатель навесной

Л-651

1220-1420

1210-1480

0,2 (2,0)

0,11 (1,1)

2

СР

I-II

швыряльного типа

Оборачиватель льна *

ОСН-1

1420

1480

0,14 (1,4)

0,13 (1,3)

6

ВЫС

I-III

П р о д о л ж е н и е т а б л и ц ы 7

Колея колес, мм

Давление воздуха в ши-

Число

Наладка

Рабо-

Наименование

Марка

(рекомендуемая

нах колес МПа (кгс/см²)

гру-

тракто-

чая пе-

машины

машины

передних

задних

передних

задних

зов

ра

редача

Фасолеуборочная машина

ФА-4А

1420

1480

0,14 (1,4)

0,13 (1,3)

2

ВЫС

I

Платформа овощная универ-

ПОУ-2

1420

1380

0,14 (1,4)

0,11 (1,1)

2

СР

II

сальная

Агрегат с ручными электро-

вибраторами для уборки

ЭЯМ 200-В

1220

1210

0,14 (1,4)

0,14 (1,4)

8

НИЗ

черной смородины и кры-

жовника

Машина для уборки плодов

косточковых и орехоплод-

ВСО-25

1380

1210-1480

0,14 (1,4)

0,14 (1,4)

4

СР, НИЗ

ных культур (площадь улав-

ливания 25 м²)

Машины для работы на виноградниках

Пневмоагрегат для обрезки

ПАВ-8

1210

1480

0,18 (1,8)

0,13 (1,3)

2

СР

I

кустов

Лозоподборщик навесной

ЛHB-1,5А

1210-1480

1210

0,14 (1,4)

0,12 (1,2)

2

СР

I-II

для уборки срезанной лозы

* Машины, применяемые только для тракторов Т30-69, Т30-70

** Машины, применяемые только для тракторов Т30А-80

52

Т а б л и ц а 8 - Дополнительный перечень с/х машин и орудий, агрегатируемых

с трактором

№

Наименование с/х машин

Марка

Примечание

I Почвообрабатывающие машины

1

Плуг двухкорпусный

ПН2-30

2

Плуг двухкорпусный

ПН2-25

3

Фреза почвенная

ФП-1,4

4

Фреза навесная тепличная

ФНТ-1,5

5

Культиватор-растениепитаталь на-

КРН-2,8

весной

6

Культиватор-универсальный

КУ-2

7

Культиватор-окучник

ОК-1,4

II Машины для зернопроизводства

1

Сеялка зерновая

СЗ-1,8

2

Сеялка зерновая

СЗ-3,6

3

Сеялка для посева семян трав и

СОЗ-1,5

овощных культур

III Машины для заготовки кормов

1

Косилка навесная

КСФ-2,1В

2

Косилка-измельчитель роторная

КИУ-1,1

3

Грабли-гидравлические

ГПТ-6,0

4

Грабли-гидравлические

ГПГ-4,2

IV Машины для возделывания и уборки картофеля и свеклы

1

Картофелесажалка двухрядная

Л-201

2

Картофелесажалка

КСНД-2

3

Картофелекопатель грохотный

КГ-1,0

4

Картофелекопатель двухрядный*

КТН-2В

V Машины для внесения удобрений и защиты растений

1

Разбрасыватель минеральных

РМУ-8,5

удобрений

2

Опыливатель универсальный

ОШУ-50А

3

Разбрасыватель удобрений навес-

НРУ-0,5

ной

VI Машины общего и коммунального назначения

1

Подметательно-уборочное обору-

К0-718

дование

2

Вакуумная очистительная установка

Ш 124

Возможно применение трактора для работы и с другими машинами (орудиями), по

паспортным данным которых предусмотрено их агрегатирование с тракторами

класса 0,6. В паспорте (или инструкции по эксплуатации) на машину (орудие) даны

рекомендации по подсоединению ее (его) к трактору, приемам работы и т.д.

* Машины, агрегатируемые только с тракторами Т30А-80.

53

12. ТОПЛИВО И СМАЗКИ

Трактор работает с максимальной эффективностью только при использовании

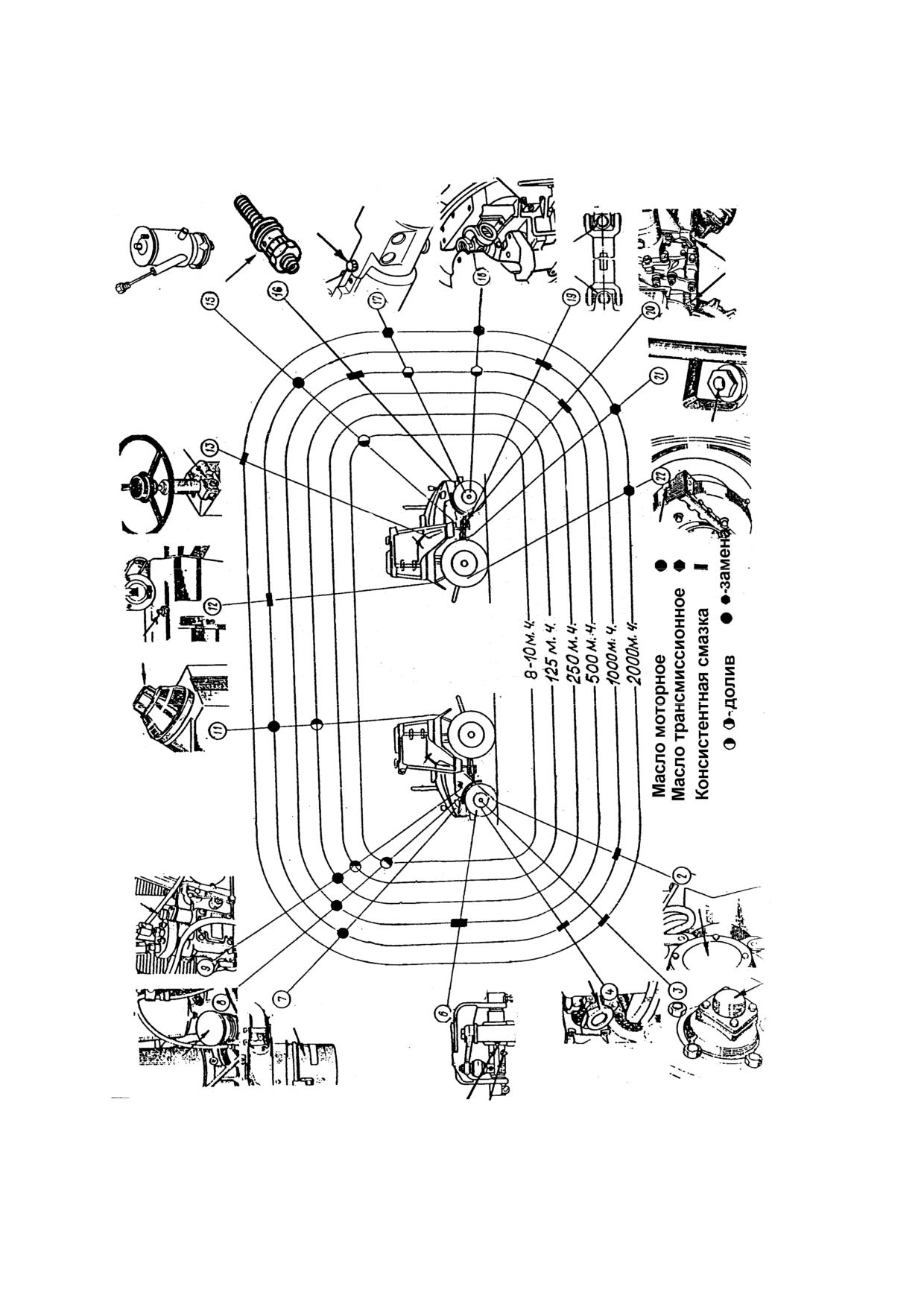

чистых смазок и топлива, рекомендуемых заводом согласно таблицам 9, В4, В5 и

схеме смазки, на которой указано расположение мест смазки. Малейшее попадание в

жидкие и консистентные смазки абразивных чаcтиц даже из воздуха способствует

повышенному износу трущихся деталей.

Для хранения смазок используйте чистые емкости. Храните топливо и смазки в

местах, защищенных от пыли, влаги и других инородных загрязнений. Не заправляйте

трактор топливом и смазками открытым способом (например, из ведра).

При значительном изменении температуры окружающего воздуха изменяются

свойства топлива и смазок, например, вязкость и другие показатели. Поэтому при

повышении среднесуточной температуры окружающего воздуха до плюс 5^о С и выше

или понижении ниже плюс 5^о С проводится замена топлива и масел на сорта, соот-

ветствующие данному периоду времени.

Т а б л и ц а 9 - Топливо и смазочные материалы

Наименования

Объем

Марки топлива, масел и консистентных смазок

точек заправки

топлива,

и смазки (номер

смазки, л

основных

заменителей

позиции на

схеме)

Бак топливный

53

Топливо дизельное

-

летнее* Л

-

40

Топливо дизельное

-

зимнее** З-минус 35

Картер масляный

6,5

Масла моторные летние*

дизеля (8)

М-10Г₂

М-10В₂***

Масла моторные зимние **

М-8Г₂

М-8В***

Корпус топ-

Масла моторные, применяемые для заправки мас-

лив-ного насоса

ляного картера дизеля

(9): НД

0,1

2УТНИ

0,15-0,2

Поддон возду-

0,8

Отработавшие, отстоянные моторные масла, при-

хоочистителя (7)

меняемые для заправки картера дизеля.

Гидросистема:

Масла летние*

бак гидросис-

10,5/7,5*¹

М-10В₂

И20А

те-мы, насос,

расп-ределитель

Масла зимние*

, ци-линдр, мас-

М-8Г₂

И12А

лопро-воды (11)

Система ГОРУ

(15)

4,45

54

П р о д о л ж е н и е т а б л и ц ы 9

Наименования

Объем

Марки топлива, масел и консистентных смазок

точек заправки

топлива,

и смазки (номер

смазки, л

основных

заменителей

позиции на

схеме)

Картер главной

Масло трансмиссионное

передачи (21)

ТЭП-15

ТАП-15В

трактора:

- с передним

11/9*¹

не-ведущим

мостом

- с передним ве-

14

дущим мостом

Картер бортовых

1,5х 2

Масло трансмиссионное

передач (22)

ТЭП-15

ТАП-15В

Картер главной

4,3

Масло трансмиссионное

передачи пе-

ред-него веду-

ТЭП-15

ТАП-15В

щего моста (17)

Картеры ко-

1,1х2

Масло трансмиссионное

неч-ных передач

пе-реднего ве-

ТЭП-15

ТАП-15В

ду-щего мос-

та(18)

Оси поворотных

Нагнета-

-

кулаков и ось

ние до вы-

качания ба-

хода из

Литол-24

лан-cира (6) пе-

соединений

ред-него неве-

дущего моста

Втулки качания

5-6 на-

-

ПВМ (20)

гне-таний

Литол-24

шприцем

Шаровые тяги

0,02х2

-

гидроцилиндра

Литол-24

(16)

Подшипники

0,2х2 за-

ступиц передних

полнение

колес (3) пе-

крышки

Литол-24

Смазка 1-13

ред-него неве-

дущего моста

55

П р о д о л ж е н и е т а б л и ц ы 9

Наименования

Объем

Марки топлива, масел и консистентных смазок

точек заправки

топлива,

и смазки (номер

смазки, л

основных

заменителей

позиции на

схеме)

Выжимной

5-6 нагне-

под-шипник

таний

Литол-24

Смазка 1-13

муфты сцепле-

шприцем

ния (2)

Подъемный вал

Нагнетание

навесной сис-

до выхода

Литол-24

Смазка 1-13

темы (12)

из соеди-

нений

Корпус привода

0,3*¹

Масло трансмиссионное

гидронасоса

ТЭП-15

ТАП-15В

Подшипники по-

До появ-

-

воротных шар-

ления

ниров переднего

смазки в

Смазка N 158

ведущего моста

зазорах х 4

(4)

Подшипники

До появ-

-

крестовин кар-

ления

данного вала

смазки в

Смазка N 158

переднего веду-

зазорах х 2

щего моста (19)

Подшипники и

До появ-

-

крестовина вала

ления

рулевого управ-

смазки в

Смазка N 158

ленияния (13)

зазорах

Открытые ме-

Консервационное масло

-

таллические по-

К-17

верхности

Выводы клемм и

-

наконечники

Литол-24

проводов

*Летние сорта топлива и смазки применяйте при плюс 5⁰ С и выше ** Зимние сорта

топлива и смазки применяйте ниже плюс 5⁰ С *** Периодичность замены масла

марок М-10В₂, М-8В в картере дизеля 250 моточасов.

^*1Для трактора Т30-69 и его комплектаций

56

57

13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание проводите при заглушенном дизеле.

Своевременное и правильное выполнение работ по техническому об-

служиванию позволит увеличить срок службы трактора, сократить расходы

на устранение отказов.

Рекомендуемые сроки проведения работ по техническому обслуживанию, со-

гласно таблице 10, относятся к усредненным эксплуатационным условиям. Опреде-

ление периодичности производится по счетчику моточасов. Отклонения от указанной

периодичности нежелательно превышать более чем на 10%.

Т а б л и ц а 10 - Наименование и сроки проведения работ по техническому об-

служиванию

Периодичность в моточасах

Наименование работ

8-10

125

250

500

1000

2000

Промойте (очистите):

оребрение и межреберное

+

пространство головок, цилинд-

ров и масляного радиатора

сапун бака гидросистемы (кор-

+

пус гидромеханизма)

сапун бака ГОРУ

+

фильтр бака ГОРУ

+

фильтр гидросистемы*

отверстие в крышке топливного

+

бака

фильтр топливного бака

+

фильтр масляный дизеля

+

сапун топливного насоса

+

фильтр грубой очистки топлива

+

воздухоочиститель

+

вентиляционные отверстия в

+

пробках аккумуляторной бата-

реи

выводы клемм и наконечники

+

проводов

Протрите насухо верхнюю

+

поверхность аккумуляторной

батареи

Проверьте и при необходи-

мости долейте масло:

в картер дизеля

+

в корпус топливного насоса

+

в бак гидросистемы

+

в бак ГОРУ

+

в картер главной передачи пе-

+

реднего ведущего моста

в картеры конечных передач

+

переднего ведущего моста

58

П р о д о л ж е н и е т а б л и ц ы 10

Периодичность в моточасах

Наименование работ

8-10

125

250

500

1000

2000

Проверьте уровень электро-

+

лита и при необходимости

долейте дистиллированную

воду в аккумуляторную бата-

рею

Замените масло:

в картере дизеля

+

в корпусе топливного насоса

+

в поддоне воздухоочистителя

+

в картере главной передачи

+

в картерах конечных (борто-

+

вых) передач

в баке гидросистемы*

в картере главной передачи

+

переднего ведущего моста

в картерах конечных передач

+

переднего ведущего моста

в системе ГОРУ *

в корпусе привода гидронасоса

+

трактора Т30-69 и его модифи-

каций

Замените фильтрующий эле-

мент в фильтре:

очистки топлива

+

очистки масла

+

Смажьте:

оси поворотных кулаков и ось

+

качания балансира переднего

неведущего моста

подшипники передних колес

+

неведущего моста

выводы клемм и наконечники

+

проводов

выжимной подшипник муфты

+

сцепления

подъемный вал навесной сис-

+

темы

подшипники и крестовину вала

+

рулевого управления

шарниры рулевого управления

+

втулки качания переднего ве-

+

дущего моста

подшипники и крестовины кар-

+

данного вала привода передне-

го ведущего моста

поворотные шарниры передне-

+

го моста

59

О к о н ч а н и е т а б л и ц ы 10

Периодичность в моточасах

Наименование работ

8-10

125

250

500

1000

2000

Проверьте и при необхо-

димости отрегулируйте:

натяжение ремня привода

+

вентилятора

давление воздуха в шинах

+

люфт рулевого колеса

+

(шарниры рулевого

управления)

свободный ход педали сцеп-

+

ления и работу механизма

блокировки переключения

передач

свободный ход педали сцеп-

+

ления ВОМ

свободный ход педалей тор-

+

мозов

свободный ход рычага руч-

+

ного тормоза

зазоры между клапанами и

+

коромыслами

форсунки на качество рас-

+

пыла**

топливный насос**

+

сходимость передних колес

+

работу генератора**

+

Проверьте осевой зазор

подшипников

оси переднего колеса

+

оси заднего колеса

+

вилки бортового редуктора

+

переднего ведущего моста

Проведите регламентные

+

работы по стартеру (про-

верьте состояние контак-

тов, работу привода)**

Проверьте надежность кре-

+

пления дисков и ступиц ко-

лес

Проверьте состояние элек-

+

тропроводки

Проверьте плотность элек-

+

тролита и при необходимо-

сти подзарядите батарею**

* Производится при сезонном обслуживании

** Работа производится в сервисном центре или специализированной мастерской.

При замене масел сливайте их сразу после окончания работ. Горячее масло имеет меньшую

вязкость и лучше стекает, увлекая за собой инородные частицы.

содержание      ..     1      2      3      4      ..
