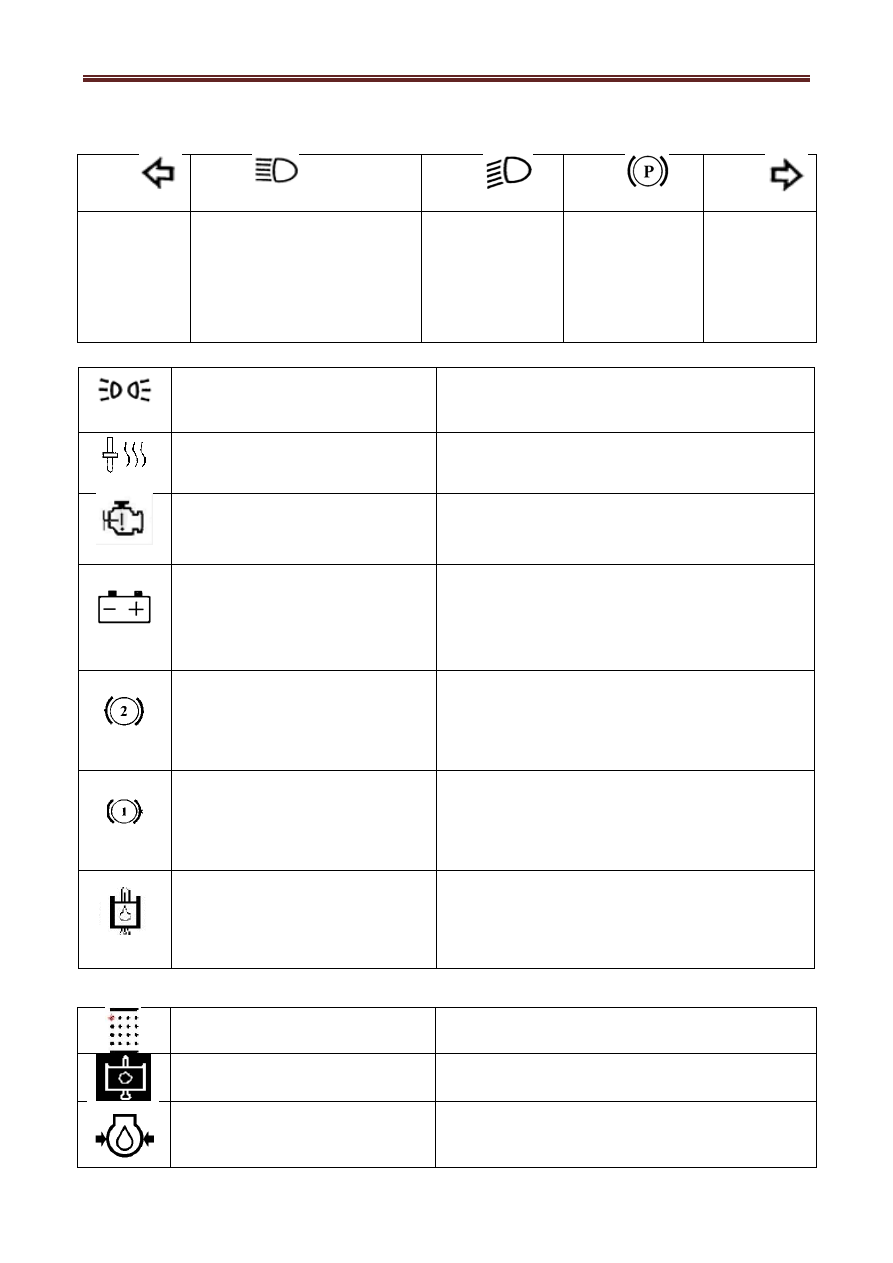

4.2.1. Контрольные лампы щитка приборов

Таблица 2











Указатель ле-
вого поворота

Контрольная  лампа  сигнализа-
ции дальнего света фар

Контрольная лампа
сигнализации
ближнего

света

фар

Контрольная  лам-
па

сигнализации

включения

стоя-

ночного тормоза

Указатель
правого  пово-
рота

Таблица 3



Контрольная лампа включения
габаритных огней





Не используется





Контрольная лампа ошибки
двигателя





Контрольная лампа сигнализа-
ции разряда аккумуляторных
батарей

Лампа загорается при отсутствии зарядного
тока от генератора.





Контрольная лампа сигнализа-
ции аварийного давления воз-
духа в 2-ом контуре пневмоси-
стемы

Лампа загорается при падении давления
воздуха ниже 4,5…5,5 кгс/см

2



Контрольная лампа сигнализа-
ции аварийного давления воз-
духа в 1-ом контуре пневмоси-
стемы

Лампа загорается при падении давления
воздуха ниже 4,5…5,5 кгс/см

2







Контрольная лампа указателя
аварийной температуры масла в
гидросистеме

Лампа загорается при достижении температу-
ры масла гидросистемы аварийного значения
85

+2

 °С





Контрольная лампа сигнализации за-
сорённости воздушного фильтра





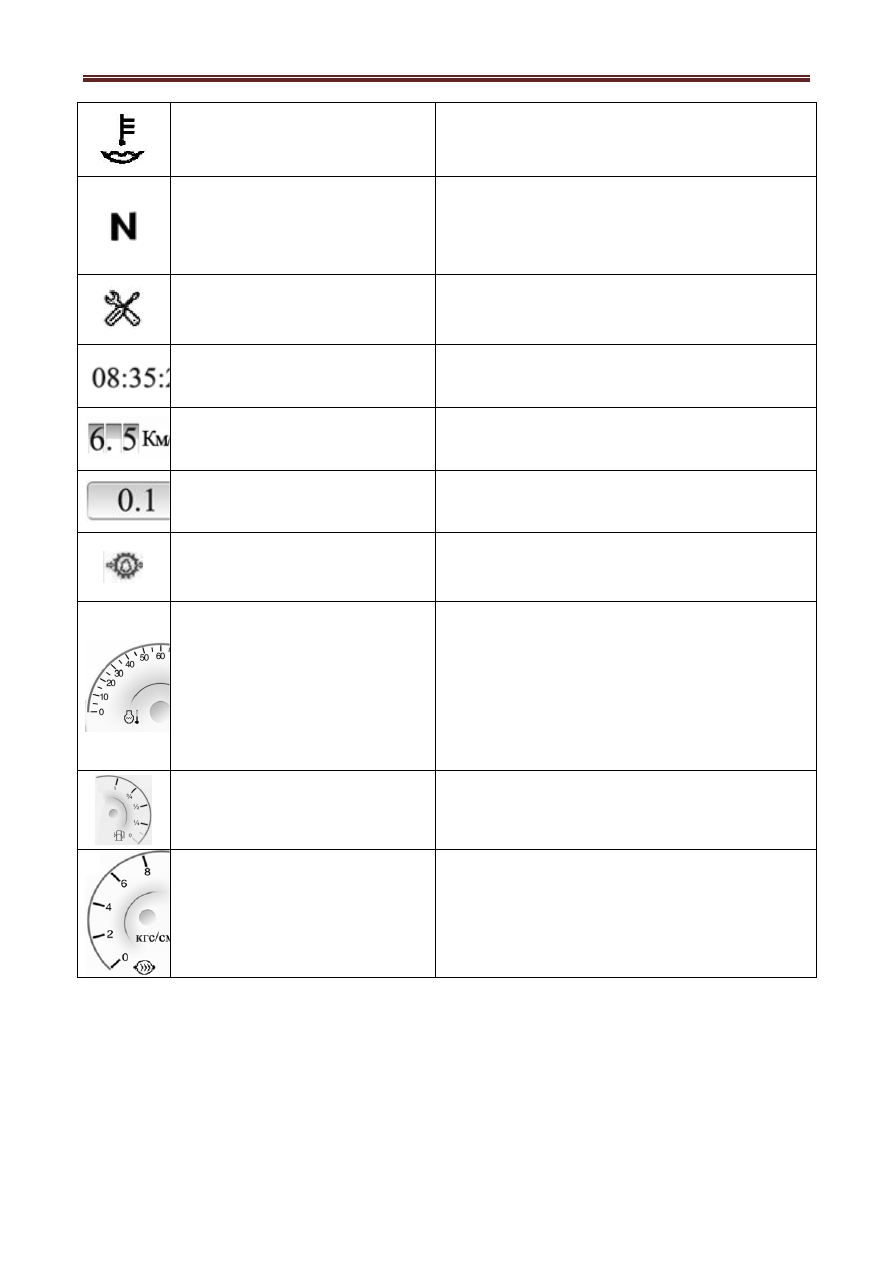

Контрольная лампа температуры мас-
ла в гидросистеме





Контрольная лампа аварийного давле-
ния масла в двигателе

Давление масла в магистрали блока прогретого двига-
теля ЯМЗ53625 должно быть в пределах 0,45 -0,6 МПа,
(4,5 - 6 кгс/см

2

) при номинальной частоте вращения.





65





Контрольная лампа сигнализации ава-
рийной температуры охлаждающей
жидкости.







Индикация нейтрального положения
рычага контроллера КПП





Техническое обслуживание

Лампочка загорается после каждых 250 часов наработ-
ки. Для отключения индикации ТО необходимо нажать
кнопку "ВОЗВРАТ" на щитке приборов и удерживать её
в течение 2-3 сек



Местное время (астрономическое)

Настраивается в меню "Регулировка времени"




Скорость движения трактора





Часы наработки

При условии запуска двигателя



16

+2

 кгс/см

2



Указатель давления масла в КП





Указатель температуры охлаждающей жидкости двига-
теля.
Вначале шкалы буква "С" – "Cold", что значит холод-
ный. Данная отметка соответствует +40°С.
Максимальная рабочая температура охлаждающей
жидкости  90



С.  Не допускается работа двигателей

под нагрузкой при температуре охлаждающей
жидкости ниже 70



С.







Указатель уровня топлива





Уазатель давления воздуха в пневмосистеме трактора.
Давление воздуха в пневмосистеме в процессе работы
должно быть 0,65 - 0,8 МПа (6,5 – 8 кгс/см

2

).












66



4.2.2. Регулирование настроек щитка приборов

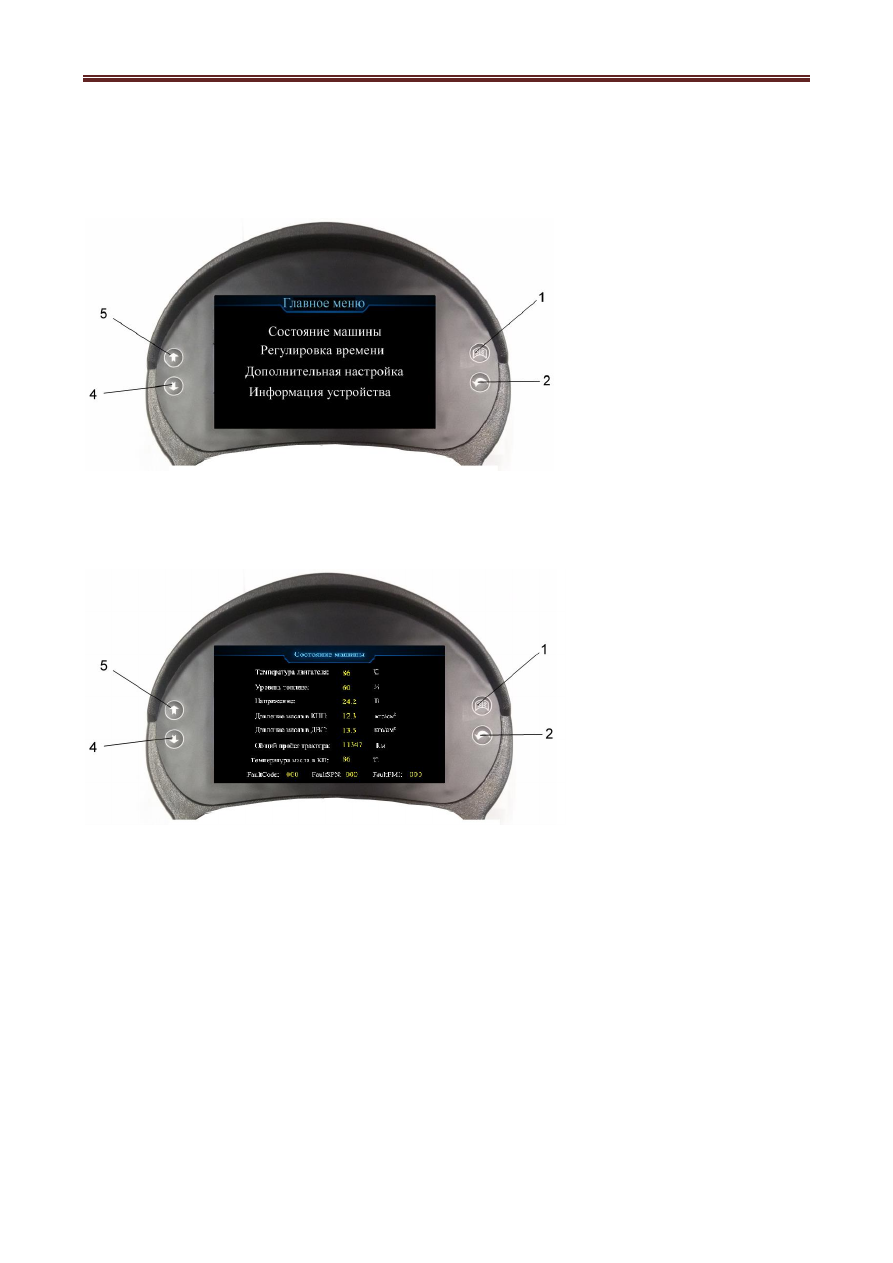

При  нажатии  на  кнопку  1  вызова  меню  (рис.23)  открывается  следующее

информационное окно, (рис.24):



Состояние машины

В данном разделе  отображаются основные показатели датчиков в цифровом виде





Регулировка времени

В  данном  разделе  производится  настройка  реального  времени  и  даты  (рис.26).

Настройка производится путём использования кнопок 4, 5 и 1. После чего, для  сохранения
установок, необходимо перезагрузить дисплей.





Рис.25. Состояние
машины

1 – кнопка меню
2 – кнопка возврата
4,5 – кнопки пере-
мещения курсора




Рис.24. Главное ин-
формационное меню
щитка приборов.

1 – кнопка меню
2 – кнопка возврата
4,5 – кнопки переме-
щения курсора





67





Дополнительная настройка

Чтобы войти в данный раздел необходимо ввести пароль, используя органы управления

(кнопки  4,  5  и  1).  Пароль  "8888".  После  нажать  кнопку  1  вызова  меню.  Открывается  стра-
ничка дополнительного меню, изображённая на рис.22.и далее 23.

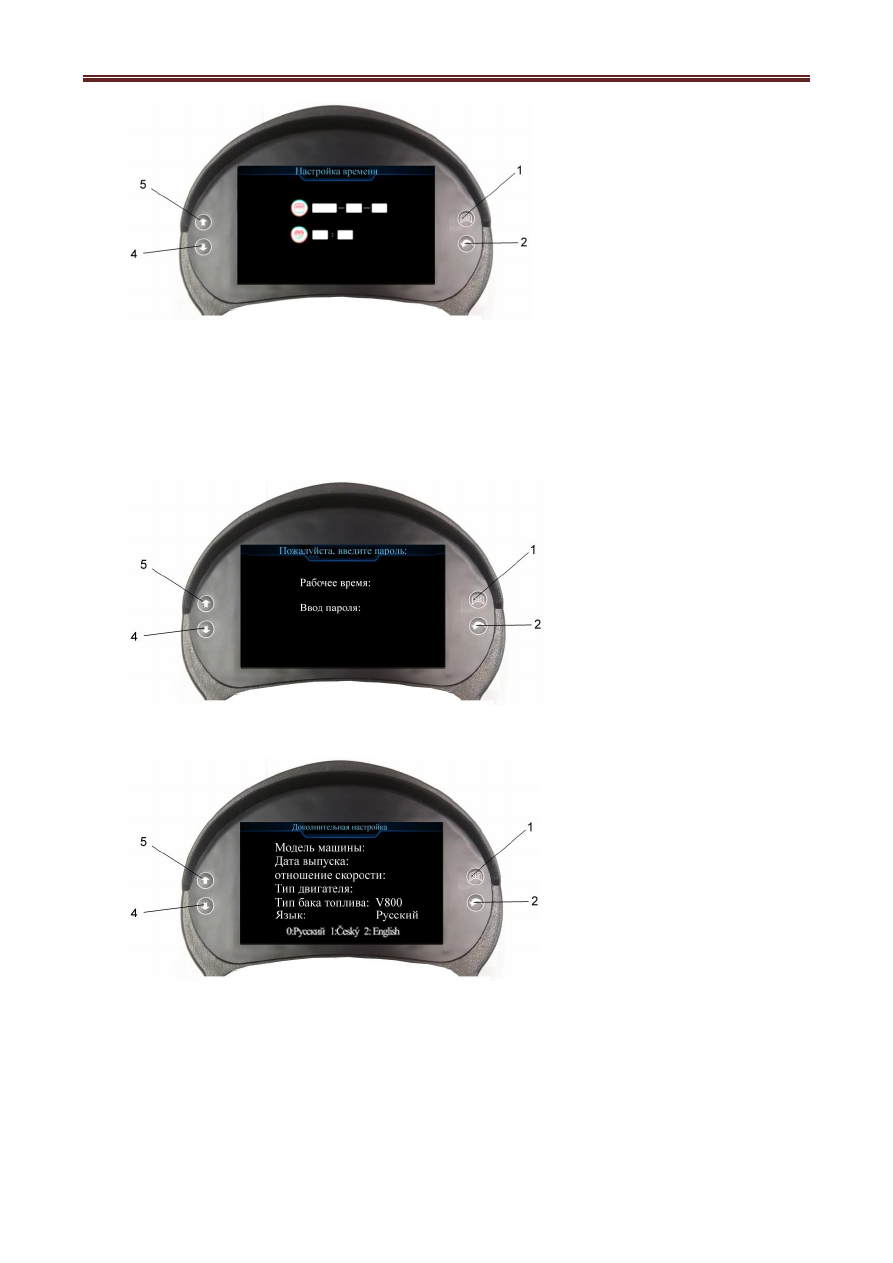

Рис.26. Регулировка
времени

Рис.27. Дополни-
тельная настройка
ввод пароля

Рис.28. Дополни-
тельная настрой-
ка, дополнитель-
ное меню
