60

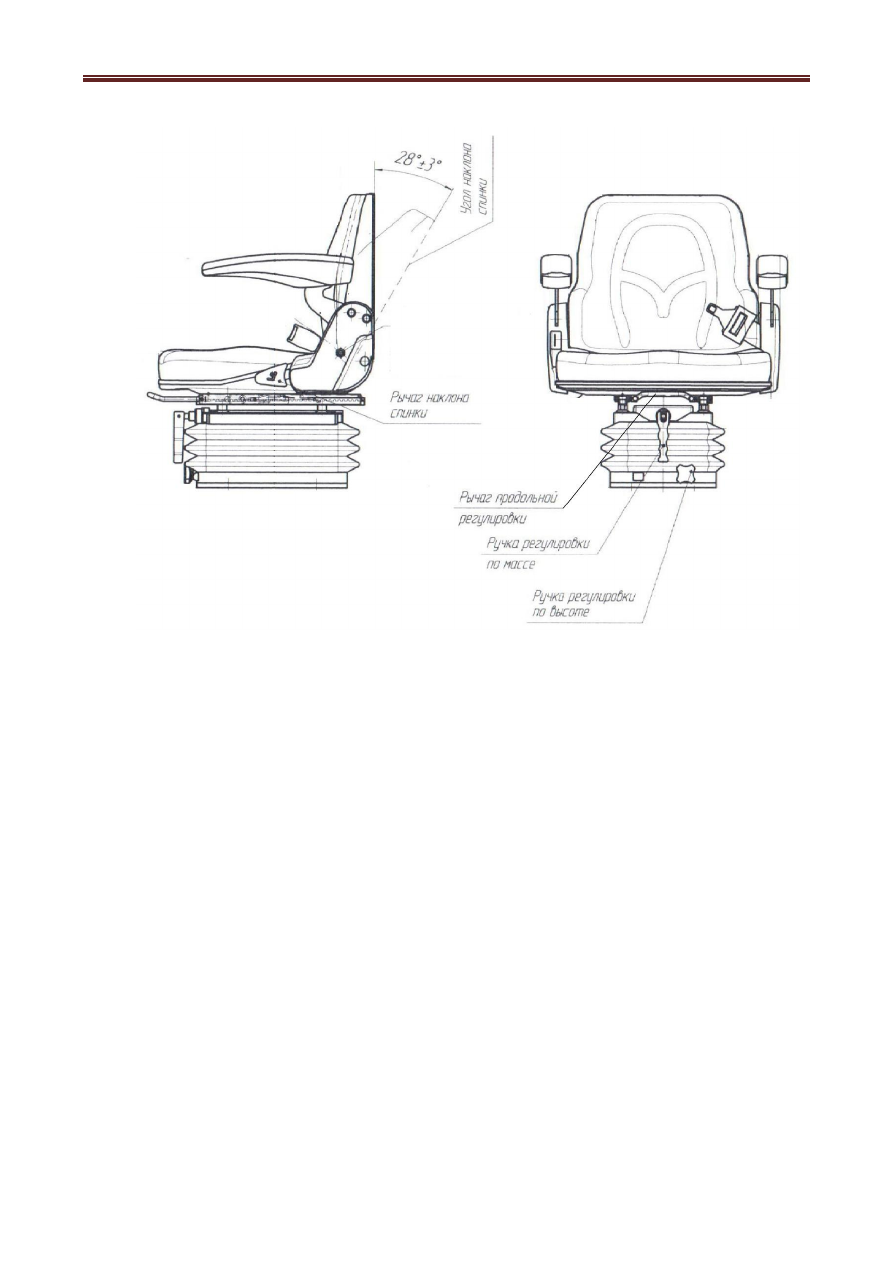

Рис. 19.1. Сиденье водителя, механическое.













































61



4. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

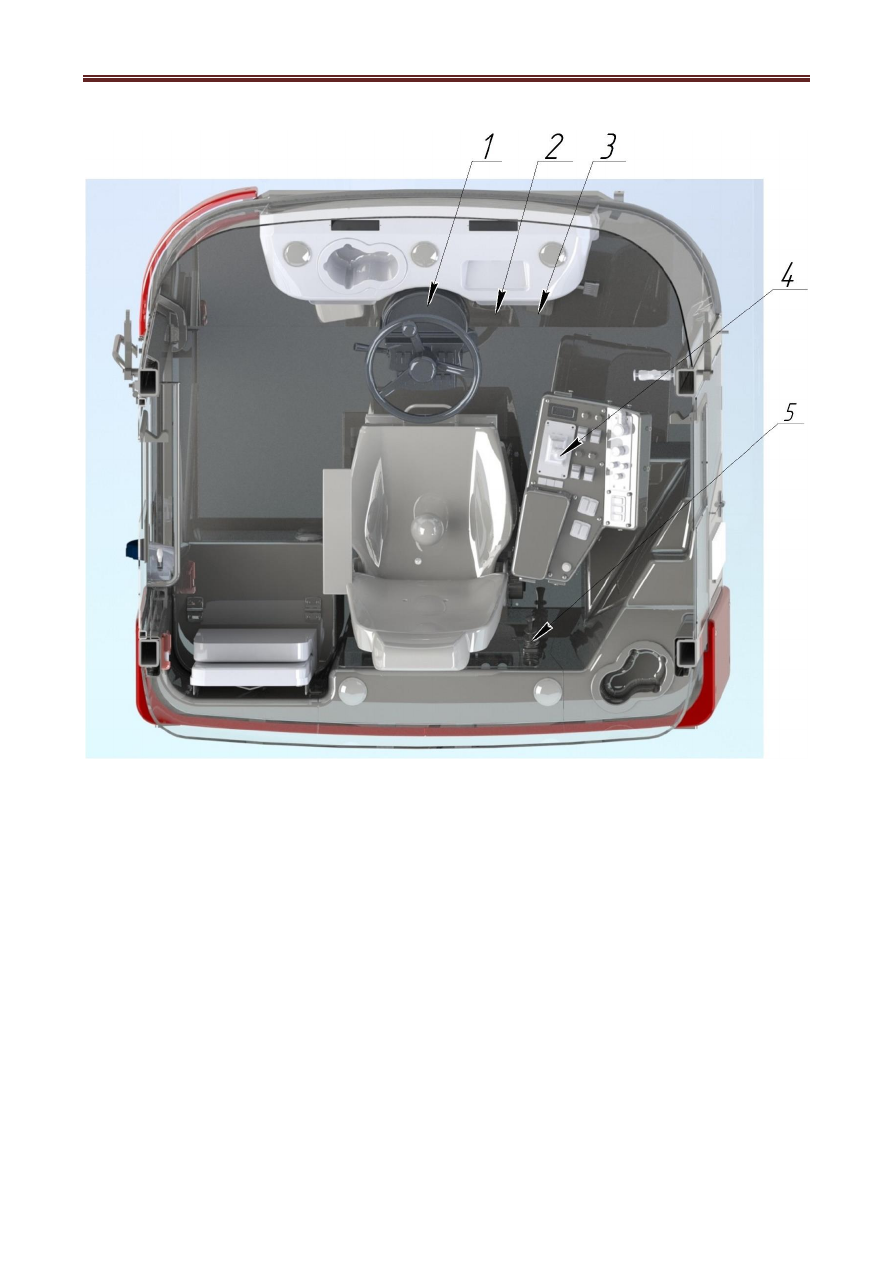

Рис.20. Органы управления системами трактора

1 – колонка рулевая; 2 – педаль тормоза; 3 – педаль акселератора; 4 –рукоятка управления

КПП; 5 – рукоятка управления тормозами прицепа;





















62



4.1. Рулевая колонка и панель клавишных переключателей

Рулевая колонка имеет возможность регулировки угла наклона и высоте рулевого коле-

са. Изменение  угла  наклона производится поворотом рукоятки (1) против часовой стрелки.
Затем выбирается нужный угол и фиксируется рукояткой, вращением её по часовой стрелке
до упора. Регулировка рулевого колеса по высоте производится при вывернутом на 2-3 обо-
рота маховике (вращать по часовой стрелке), расположенном в центре рулевого колеса. По-
сле установки требуемой высоты закрутить маховик против часовой стрелки.

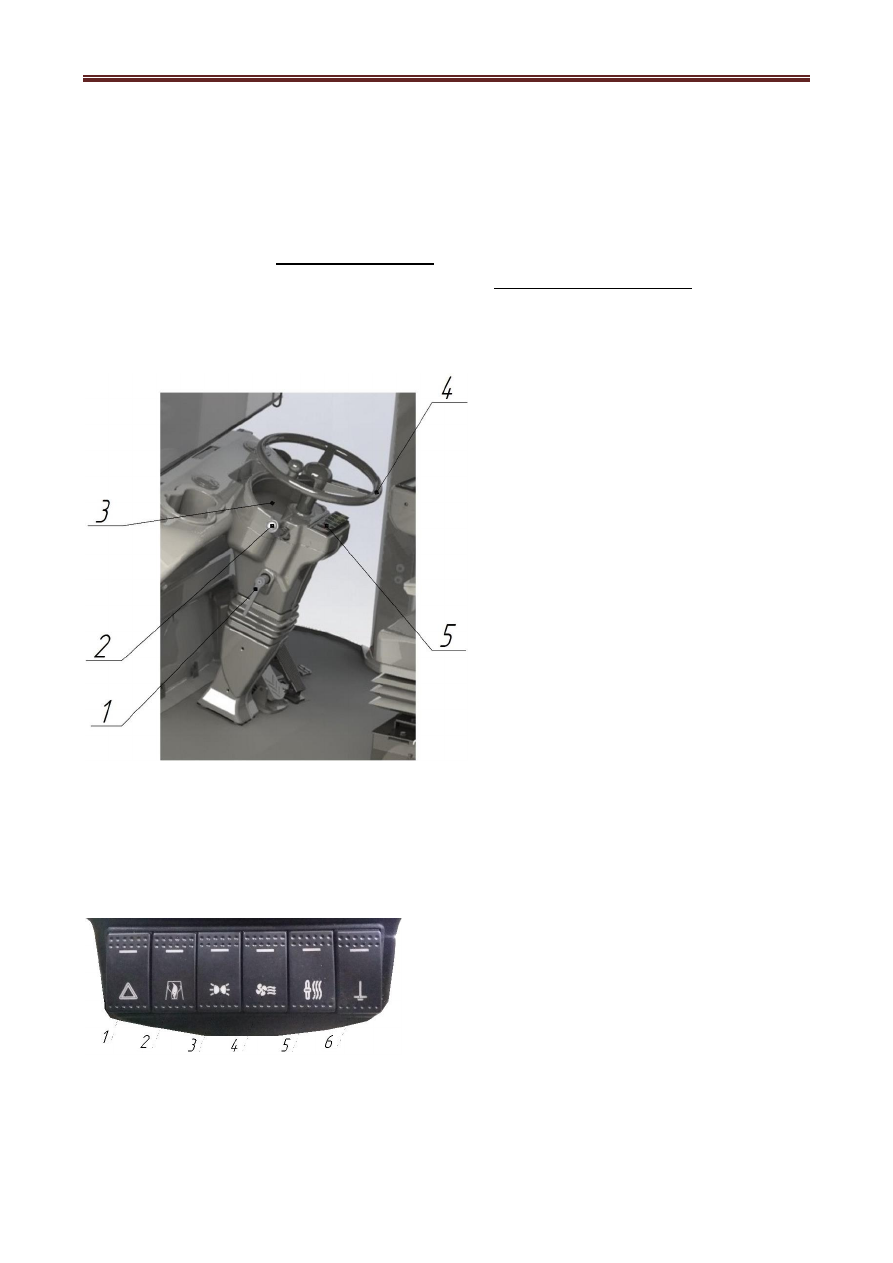

Панель клавишных переключателей  (рис.22) расположена на рулевой колонке под ру-

левым колесом (рис.21).















Рис.22. панель клавишей

1-клавиша аварийной сигнализации;

2-не используется; 3-клавиша вклю-
чения габаритных огней; 4-клавиша
включения вентилятора кабины;5-не
используется; 6-клавиша включения
и выключения массы трактора;



Рис.21. Рулевая колонка

1-рукоятка регулирования угла
наклона; 2-подрулевой переключа-
тель; 3-щиток приборов; 4-рулевое
колесо; 5-панель с кнопочными вы-
ключателями.








63



2 - клавиша включения габаритных огней

 Верхнее положение клавиши – "ВЫКЛЮЧЕНО".
 Среднее положение клавиши – "ВКЛЮЧЕНЫ ГАБАРИТНЫЕ ОГНИ".
 Нижнее положение клавиши – "ВКЛЮЧЕН БЛИЖНИЙ и ДАЛЬНИЙ СВЕТ".

3 - клавиша включения отопителей кабины

 Верхнее положение клавиши – "ОТОПИТЕЛЬ ВЫКЛЮЧЕН".
 Среднее положение клавиши – "ВКЛЮЧЕНА 1-Я СКОРОСТЬ ОТОПИТЕЛЯ".
 Нижнее положение клавиши – "ВКЛЮЧЕНА 2-Я СКОРОСТИ ОТОПИТЕЛЯ".

5 - клавиша переключения аварийной сигнализации

 Предназначена для одновременного включения левого и правого сигналов поворота в
режиме мигания, в случае непредвиденной остановки трактора на проезжей части доро-
ги.

6– клавиша включения "массы" трактора

4.2. Щиток приборов





Управление производится 4-мя клавишами. Кнопки 4 и 5 в главном окне выполняют

функции:

 стрелка "ВВЕРХ" (кнопка 5) - включение подсветки клавиш (главная страница), нажа-
тие на кнопку 5 ("ВВЕРХ") – переход по вкладкам меню;
 стрелка "ВНИЗ" (кнопка 4) - выключение зуммера (главная страница), нажатие на
кнопку 4 ("ВНИЗ") – переход по вкладкам меню
 значение контрольных ламп см. раздел 4.2.1 «Контрольные лампы щитка приборов»





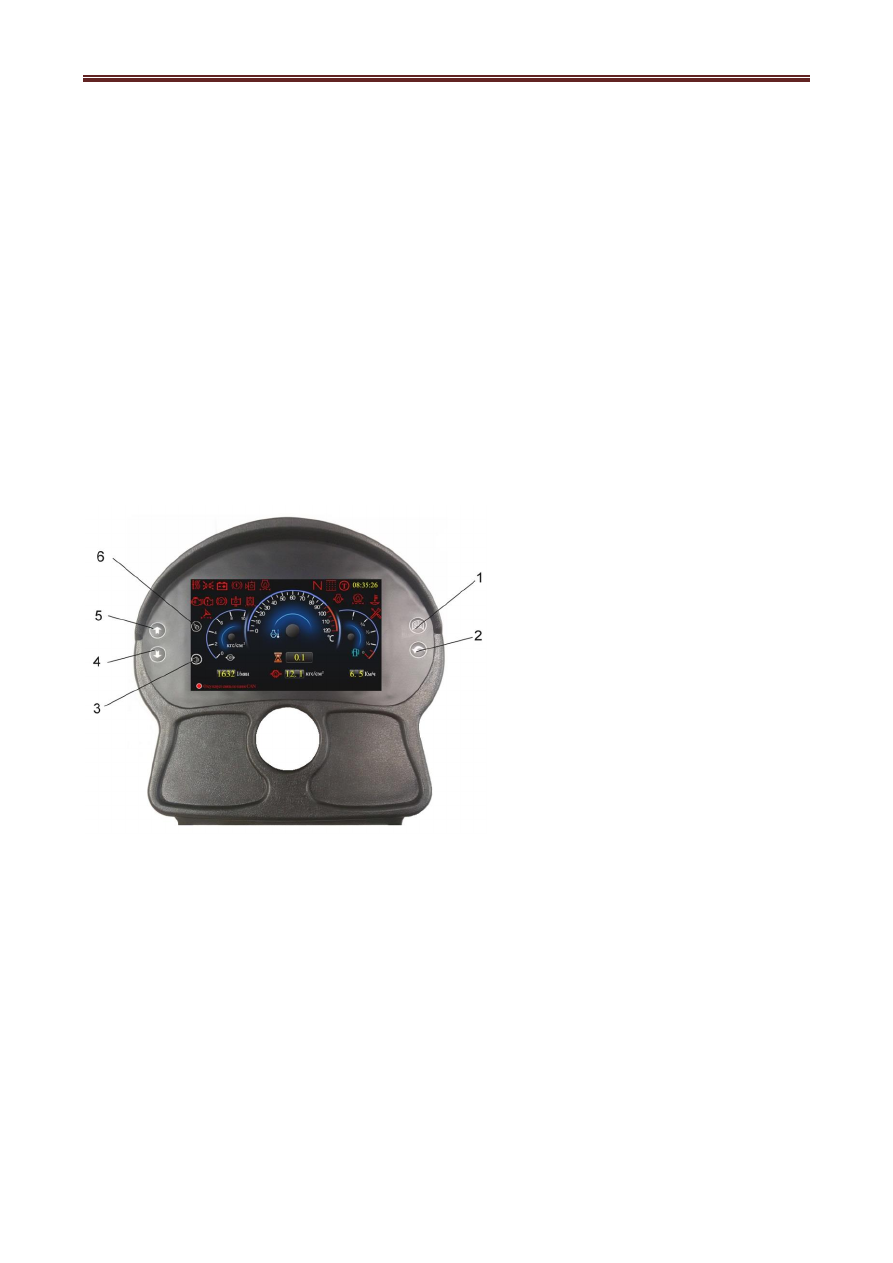

Рис.23. Щиток приборов

1-кнопка вызова меню; 2-кнопка
"ВОЗВРАТ"; 3-индикатор отклю-
чения звукового сигнала при нали-
чии неисправности; 4, 5-кнопки
выбора меню; 6-индикатор вклю-
чения подсветки панели приборов.
