7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

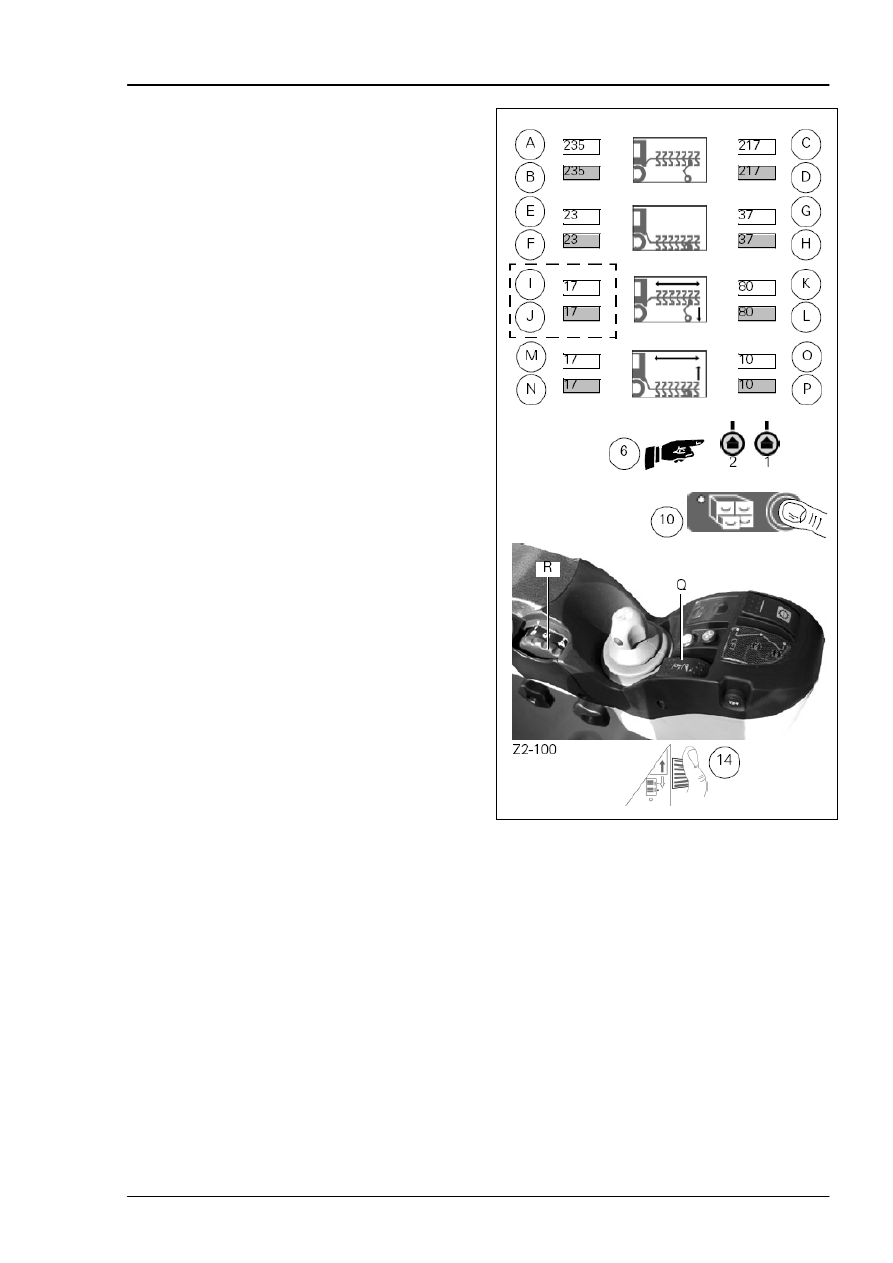

7.3.3  Настройки
(Рис. 16), пример приводится для шестирядного плуга с
одним колесом.

От А до D: Горизонтальность в поднятом положении
сцепки трактора и колеса регулировки глубины:
-

Переключатель опускания Q и ограничитель
верхнего положения.

-

Ручное управление золотниковым клапаном колеса
регулировки глубины. Сохранение значений путем
нажатия клавиши 10 для каждого определенного
окна (В и D):

А.  Сцепка в поднятом положение (сохранение на

дисплее).

В.  Настройка требуемого значения высоты подъема

сцепки.

С.  Колесо регулировки глубины в поднятом положении

(сохранение на дисплее).

D:  Настройка требуемого значения высоты подъема

колеса регулировки глубины.


От Е до Н: Горизонтальность в нижнем положении
сцепки трактора и колеса регулировки глубины:
-

Переключатель опускания Q, ручка настройки
высоты и глубины R.

-

Ручное управление золотниковым клапаном колеса
регулировки глубины.

. Сохранение значений путем нажатия клавиши 10 для

каждого определенного окна (F и Н):

Е:  Сцепка в сохраненном опущенном положении.
F:  Настройка требуемого значения опускания сцепки.
G:  Колесо регулировки глубины в опущенном

положении.

Н:  Настройка требуемого значения нижнего положения

колеса регулировки глубины.


От I до L: Длина плуга и частичное опускание плуга в
борозде:
Чтобы получить правильное значение настройки,
действуйте постепенно до достижения оптимальной
настройки, поочередно выбирая функции с помощью
клавиш поз. 1-6 и 6-2, а также ручки 14, а затем
сохраните ее клавишей 10.
I.

Отображение значения длины плуга в начале
борозды (после настройки и сохранения поз. J).

J.

Настройка значения длины плуга в начале борозды
(настройка и сохранение).

K.  Отображение значения частичного опускания в

начале борозды (после настройки и сохранения поз.
L, L.

L.

Настройка значения частичного опускания в
борозде (настройка и сохранение).


От М до Р: Длина плуга и настройка частичного
подъема в конце борозды:
Чтобы получить правильное значение настройки,
действуйте так же, как описано выше:
М:  Отображает значение длины плуга в конце борозды

(после настройки N).

N:  Настройка длины плуга в конце борозды (настройка

и сохранение).

О:  Отображение значения частичного подъема в конце

борозды (после настройки и сохранения поз. Р).

Р:  Настройка значения высоты частичного подъема

(настройка и сохранение).


ПРИМЕЧАНИЕ: Шаги настройки от I до Р очень важны
и определяют производительность системы.






Рис. 16












































7.15

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ










































7.16








Рис. 17

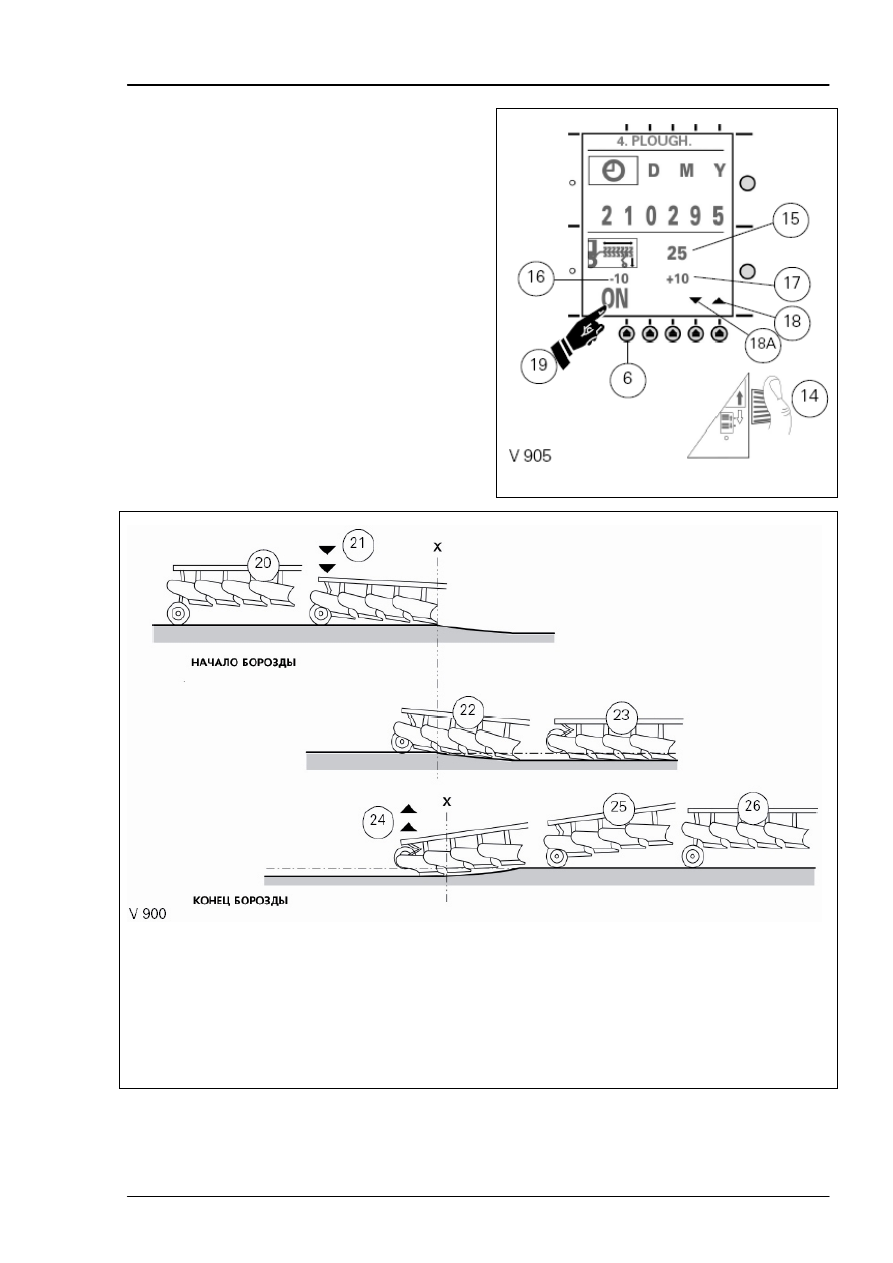

7.3.4  Использование
(Рис. 17, рис. 18)
Выберите в падающем меню -REAR CTRL-, после чего
на нижней половине дисплея появится новое окно:
Поз. 15: Положение колеса регулировки положения
плуга: (от 0 до 99).
Поз. 16 – 17: Корректировка длины плуга в соответствии
с типом борозды (перпендикулярная или точечная).
Поз. 18: Временная задержка (длина плуга).
Поз. 19:  Функция включения и выключения (ВКЛ./ВЫКЛ.)

ПРИМЕЧАНИЕ: Для соблюдения безопасности
управление золотниковым клапаном и функцией
двойного управления отключается при запуске
трактора (поз. 19 в выключенном положении).

Когда система двойного управления не используется,
обнулите консоль, чтобы включить управление
отдельным золотниковым клапаном, нажав для этого
переключатель подъема и опускания.
Нажмите клавишу 6 (рис. 17) (ВКЛ.), чтобы включить
функцию двойного управления.






ОБОЗНАЧЕНИЯ:
20 – Горизонтальное поднятое положение
21 – Частичное опускание колеса регулировки глубины
22 – Начало борозды
23 – Рабочее положение
24 – Частичный подъем колеса регулировки глубины
25 – Конец борозды
26 – Возврат к горизонтальному поднятому положению
Х – Линия конца или начала борозды

Рис. 18




7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

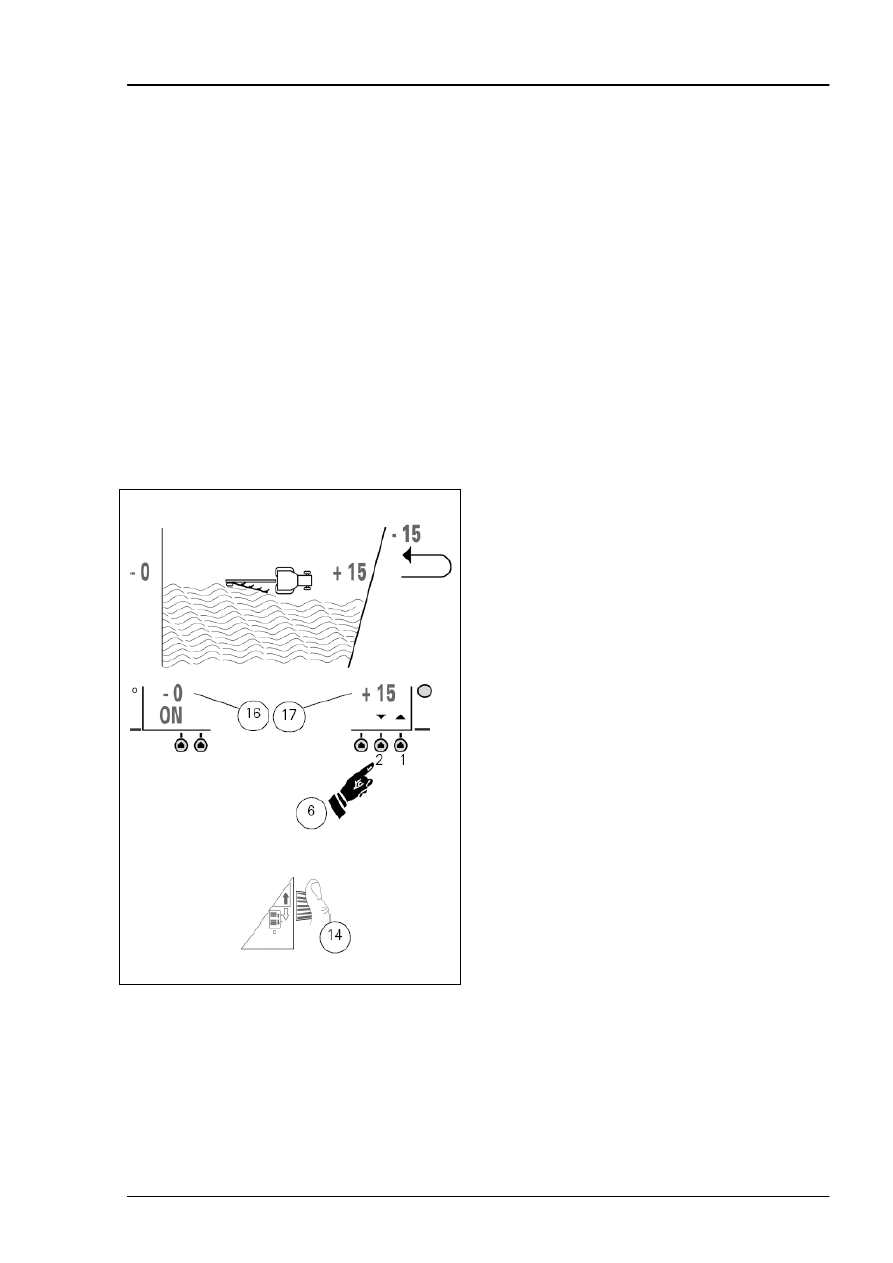

7.3.5  Работа
(Рис. 18, рис. 19)
В фазе начала борозды передний лемех плуга
проникает в землю, а заднее колесо регулировки
глубины начинает частичное опускание (поз. K, L, рис.
16).
Когда последний лемех достигает почвы, заднее колесо
регулировки глубины становится в рабочее положение,
поз. 23.
Окна 16 и 17 (рис. 19) показывают корректировку длины
плуга в зависимости от начала или конца следующей
борозды.
Для изменения значений с помощью клавиш 1-6 или 6-2
выберите окно и настройте с помощью ручки 14.
Например: коррекция в начале поля (-0) (прямая борозда
в начале).
Корректировка в конце поля (+15) (точечная борозда в
конце).
В рабочем положении окна 16 и 17 отображаются
автоматически в конце поля.

ПРИМЕЧАНИЕ: Если поле имеет прямоугольную
форму, значения корректировки в окнах 16 и 17 должны
устанавливаться на "0".





Рис. 19






7.4  ТЕРМИНОЛОГИЯ

Рабочий режим:
Когда система двойного управления включена для
работы в этом режиме, колесо регулировки глубины
плуга повторяет движения подъема, совпадая по
амплитуде и фазе с подъемом.
Положение колеса регулировки глубины можно
откорректировать, управляя золотниковым клапаном
вручную.

Режим начала борозды:
После выполнения перехода транспортировка/работа
система переключается в режим частичного опускания.
Выполняются следующие действия: опускание сцепки и
частичное опускание колеса регулировки высоты
плуга к сохраненному настроенному значению угла
частичного опускания.
Опускание сцепки продолжается; высота колеса
регулировки глубины плуга не изменяется до тех пор,
пока соответствующее расстояние (от первого до
последнего лемеха), пройденное трактором, будет
меньшим настроенного и сохраненного значения длины
плуга в начале борозды.

Режим конца борозды:
После выполнения перехода транспортировка/работа
система переключается в режим частичного подъема.
Выполняются следующие действия: подъем сцепки и
частичный подъем колеса регулировки высоты плуга к
сохраненному настроенному значению угла частичного
опускания.
Подъем сцепки продолжается; высота колеса
регулировки глубины плуга не изменяется до тех пор,
пока соответствующее расстояние (от первого до
последнего лемеха), пройденное трактором, будет
меньшим настроенного и сохраненного значения длины
плуга в конце борозды.

Режим борозды в конце поля
Сцепка поднимается в максимальное положение
(значение определяется потенциометром подъема), а
колесо регулировки высоты плуга находится в
сохраненном положении высоты.

Длина плуга:
Она представляет значение расстояния от заднего моста
трактора до оси колеса регулировки глубины плуга.
Настройка определяется времени частичного опускания
и подъема для колеса регулировки глубины плуга.

Оптимальная настройка:
Это настройка, полученная от значений длины плуга,
обеспечивающих наилучшее его проникновение в землю
по первому и последнему лемеху на одной и той же
линии начала борозды (Х. рис. 18).











































7.17

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

7.5  ПЕРЕДНЕЕ УСТРОЙСТВО

ДВОЙНОГО УПРАВЛЕНИЯ

7.5.1  Общее
Переднее устройство двойного управления аналогично
заднему устройству двойного управления и управляет
работающим спереди навесным оборудованием
(например: плугом, культиватором, роллером) в начале и
конце захода, оно автоматически передает значения
положения и прилагаемых усилий на заднее навесное
оборудование, что позволяет получить
синхронизированное горизонтальное перемещение.
Информация, необходимая для правильной работы всех
устройств, собирается с помощью датчиков,
обрабатывается бортовым компьютером "DATA 2" и
электронным калькулятором сцепки, который управляет
работой электрогидравлического золотникового клапана.

ПРИМЕЧАНИЕ: Тракторы, оснащенные передним
устройством двойного управления, автоматически
комплектуются задним устройством двойного
управления, однако, одновременное использование
этих устройств невозможно.

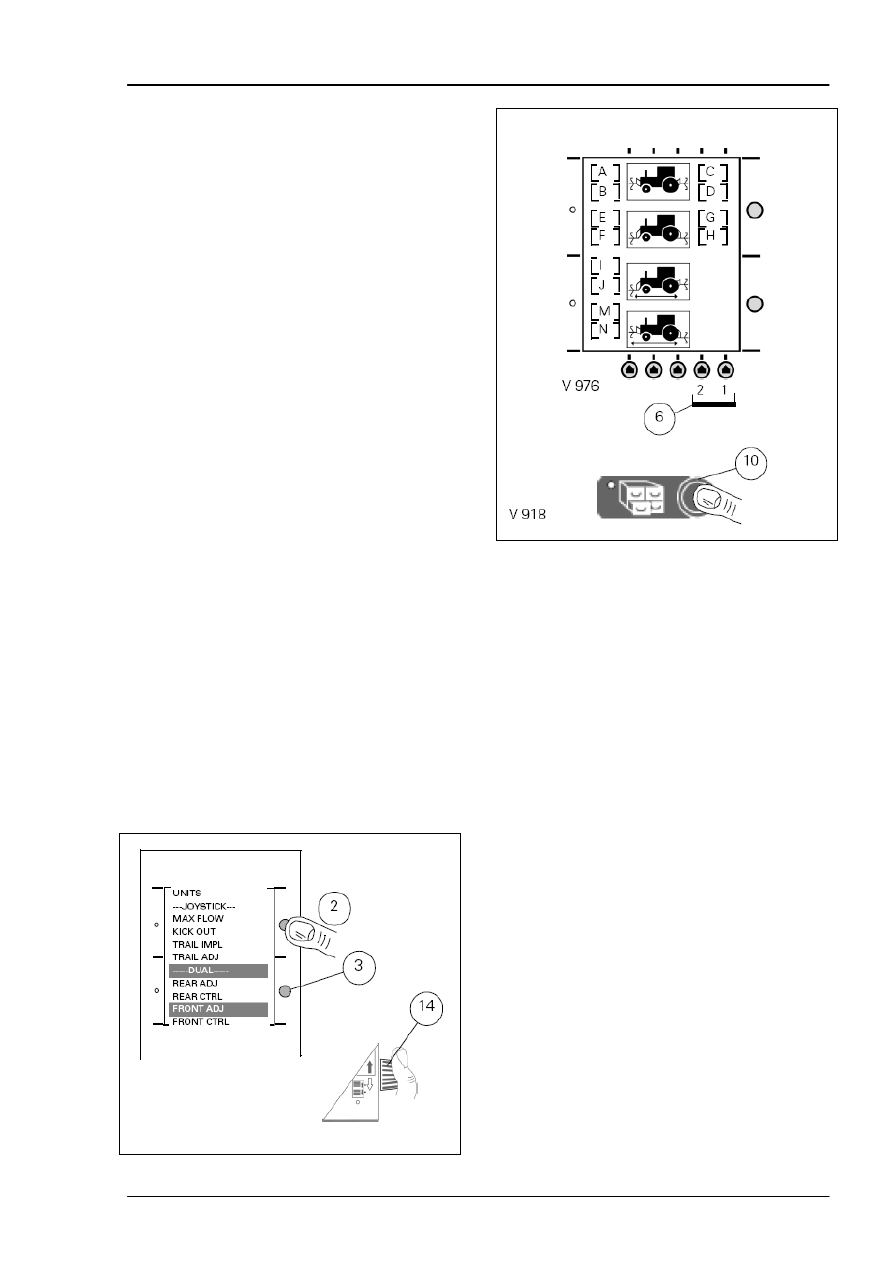

7.5.2  Описание окна настройки
(См. раздел 7.4)
Рис. 20: Нажмите клавишу 2 или 3 (рис. 14), после чего
появляется падающее меню. Выберите -FRONT ADJ-
(регулировка) меню -DUAL-  для отображения новых
символов (рис. 21):

Поз. А – Н: эта информация используется для настройки
высоты и глубины переднего и заднего навесного
оборудования
Поз. I – Р: эта информация используется для работы
системы при автоматическом начале и окончании
борозды.

Чтобы выбрать одно из окон дисплея, используйте
клавиши 6-1 и 6-2.
AB: Высокое положение передней сцепки.
CD: Высокое положение задней сцепки.
EF: Низкое положение передней сцепки.
GH: Низкое положение задней сцепки.
IJ: Длина навесного оборудования от передней до
задней точки плуга в фазе "начала борозды".
MN: Длина навесного оборудования от передней до
задней точки плуга в фазе "конца борозды"





V 923

Рис. 20








Рис. 21












































7.18
