Тракторы MF серии 6400. Руководство - часть 30

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

7.2.3  Символы



ЧИСЛО ОБОРОТОВ ДВИГАТЕЛЯ:
Частота вращения двигателя в
об/мин. на данный момент.



МОМ 540/1000: Частота вращения
вала МОМ в об/мин.



СКОРОСТЬ ДВИЖЕНИЯ:
Фактическая скорость движения
трактора вперед по отношению к
земле.



ПРОБУКСОВКА КОЛЕС: Это
фактическое значение пробуксовки
колес в процентах.



ОГРАНИЧЕНИЕ ПРОБУКСОВКИ:
Максимальное процентное
значение пробуксовки, приемлемое
оператором или находящееся в
допустимых пределах.



ПЛОЩАДЬ И ВРЕМЯ:
Обработанная за час площадь
(гектары, акры).



ТОПЛИВО И ВРЕМЯ: Потребление
топлива на единицу площади (в
литрах, галлонах) за час на данный
момент (эта функция отсутствует
на тракторах моделей 6445/6455).



ТОПЛИВО И ПЛОЩАДЬ:
Потребление топлива на единицу
обработанной площади на данный
момент (в литрах, имперских
галлонах или галлонах США) (эта
функция отсутствует на тракторах
моделей 6445/6455).



ПОТРЕБЛЕНИЕ ТОПЛИВА:
Общее потребление топлива (в
литрах, имперских галлонах или
галлонах США) (эта функция
отсутствует на тракторах моделей
6445/6455).



ОБРАБОТАННАЯ ПЛОЩАДЬ: Это
общая обработанная площадь в
акрах или гектарах, только при
работающем навесном
оборудовании.



РАБОЧЕЕ ВРЕМЯ: Накопленное
время работы двигателя.



СЧЕТЧИК: Может использоваться
для учета и запоминания
количества рабочих единиц для
установленного оборудования
(например, для скатывания
соломы).









СТОИМОСТЬ И ПЛОЩАДЬ:
Стоимость обработанной
единицы площади на данный
момент (в местной валюте).



ОБСЛУЖИВАНИЕ: Показывает
количество часов перед
следующим обслуживанием.



РАССТОЯНИЕ: Общее
пройденное расстояние (в
тысячах метров).


ВРЕМЯ: Часы (см. дополнительные функции).
ДАТА: Текущая дата (см. дополнительные функции).
СТОИМОСТЬ/Л: Информация о местной стоимости
топлива (должна быть сохранена).
СТОИМОСТЬ/ПЛОЩАДЬ: Информация о стоимости
часа работы (должна быть сохранена).
ЕДИНИЦЫ ИЗМЕРЕНИЯ: Выбираются пользователем
(метрические, американские или имперские).










































7.7

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

7.2.4  Использование
Активный режим
Когда ключ стартера находится во включенном
положении, на дисплей выводятся последние
сохраненные данные (рис. 2).





V

913

    Рис. 2



1.

Нажмите клавишу 2 или 3, чтобы получить доступ к
доступной функции (рис. 3).

2.

Проверните ручку 14, чтобы выбрать требуемую
функцию.

3.

Снова нажмите клавишу 2 или 3, чтобы отобразить
выбор на нижней или на верхней части дисплея:
например:
-

Верхний дисплей: скорость вращения МОМ,

-

Нижний дисплей: частота оборотов двигателя,

2 разные функции могут отображаться
одновременно.






V

923

    Рис. 3



ПРИМЕЧАНИЕ: Если Вам не подходят отображаемые
единицы измерения (метрические, американские или
имперские), вернитесь в меню, выберите ЕДИНИЦЫ
ИЗМЕРЕНИЯ (UNITS) и нажмите клавишу 2 или 3.


Режим памяти (рис. 4)
Функция независимой памяти Datatronic (определяется
числом от 1 до 4), отображается на левой стороне
дисплея, за которой следуют цифры или символы,
понятные оператору. Возможно записывать общую
работу с 4 разными навесными механизмами или
работу, выполняемую четырьмя операторами, например,
"1. СЕЯЛКА" (минимум 10 символов).





V

920

    Рис. 4













































7.8

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ










































7.9
















Рис. 5

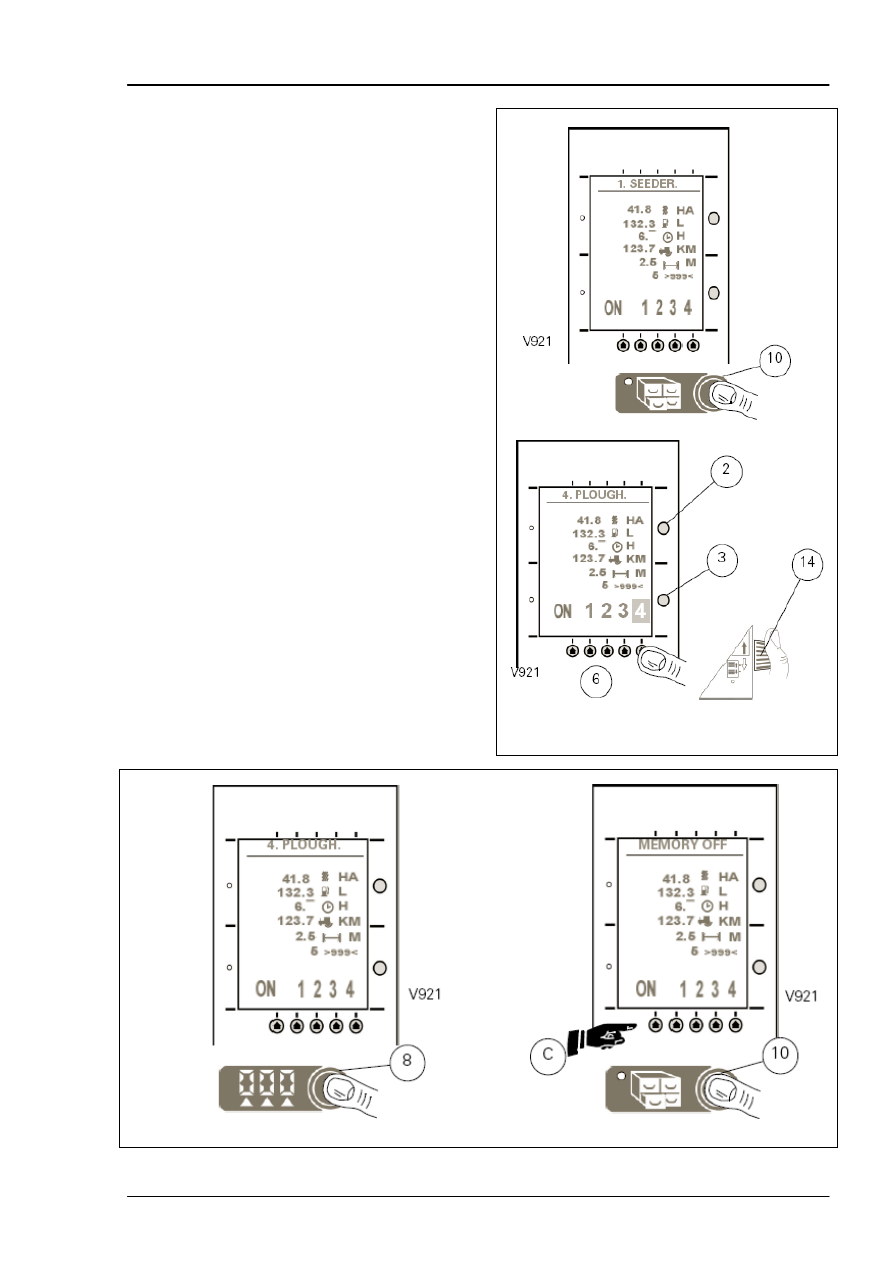

7.2.5  Предварительный выбор памяти
(Рис. 5 и рис. 6)
С помощью клавиши 10 выберите режим памяти,


Чтобы изменить надпись, нажмите клавишу поз. 2,
после чего появится выбор, например, -4 ПЛУГ-.



Проверните ручку 14, чтобы выбрать нужный
символ.



Снова нажмите клавишу 2, выбор изменений;
проверните ручку 14, чтобы выбрать нужный
символ.



Таким же образом производится работа с другими
надписями.



Чтобы передвинуть выбор справа налево, нажмите
клавишу 3.



Чтобы изменить выбранную память, нажмите одну
из кнопок, поз. 6.



Чтобы сбросить сохраненное значение, кроме
фиксированных данных, дважды нажмите клавишу
8.


Положение ВКЛ./ВЫКЛ: Если Вы не хотите записывать
следующую работу, нажмите клавишу С, чтобы перейти
в положение ВЫКЛ. (OFF), на нижнем дисплее появится
надпись ПАМЯТЬ ВЫКЛ. (MEMORY OFF).

Чтобы автоматически перейти в положение ВКЛ.,
нажмите клавишу памяти 10 или клавишу поз. С.





Рис. 6



7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

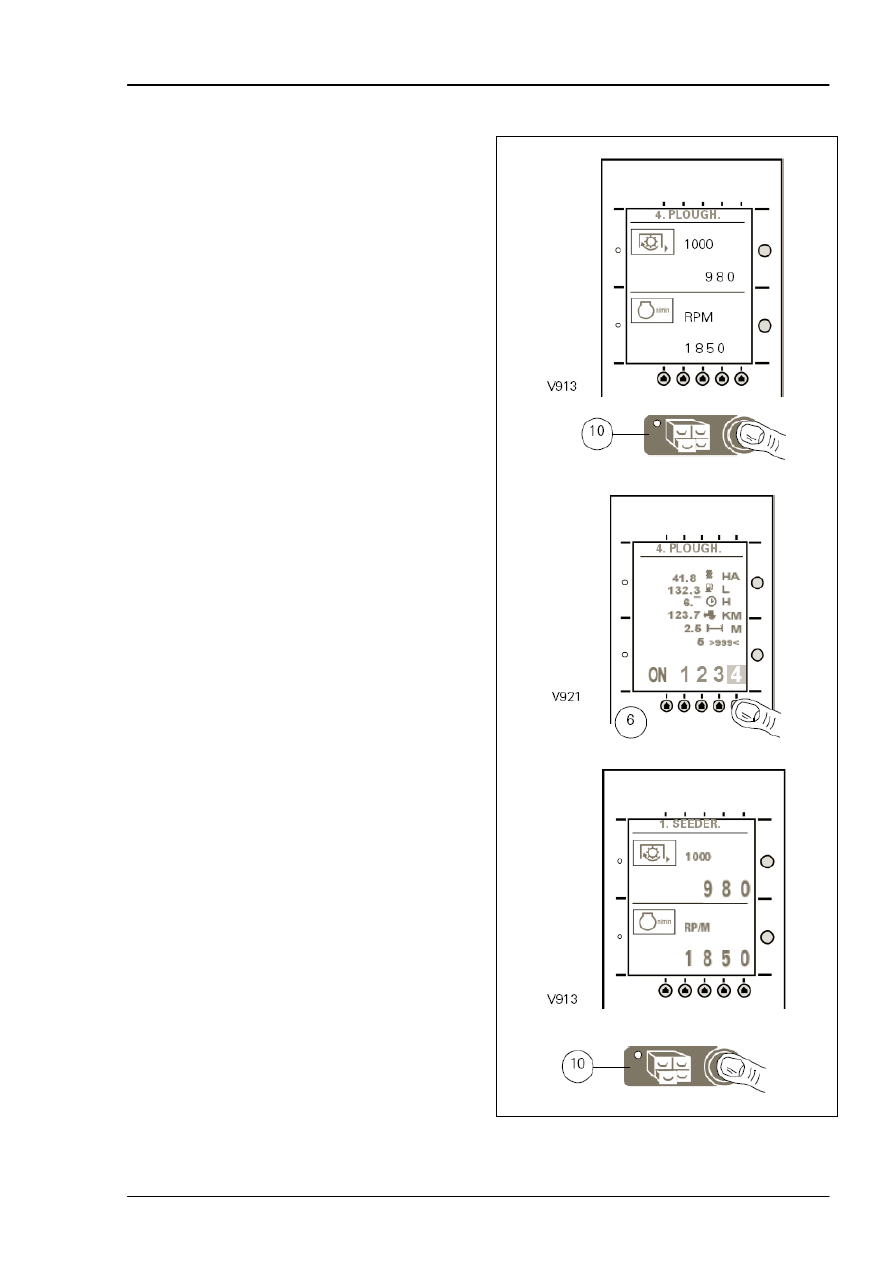

7.2.6  Использование в работе


Перед началом работы выберите нужную память (от
1 до 4); см. раздел 7.2.4 Режим памяти.



Нажмите клавишу памяти поз. 10 (рис. 7), затем
нажмите одну из клавиш поз. 6, соответствующую
требуемой памяти; выбранное значение выделено
серым.



Снова нажмите клавишу 10: предварительно
записанные данные (имя, навесное оборудование и
т. д.) выводятся на дисплей.

Отображаемое на половине дисплея последнее
значение сохраняется при выходе, перед выбором
режима памяти.






Рис. 7












































7.10
