6. СПЕЦИФИКАЦИИ

6.11

6.14 КОЛЕСА

ПЕРЕДНИЕ 2

ведущих колеса, штампованная листовая сталь

4 ведущих колеса, штампованная листовая сталь

ЗАДНИЕ

Ручная регулировка, штампованная листовая сталь

Чугун, автоматическая или ручная регулировка

6.15 ШИНЫ

Совместимость передних и задних покрышек для полноприводных тракторов (одного и того же производителя и модели).

Передняя

Задняя

Передняя

Задняя

Передняя

Задняя

11.2R28

13.6R38
16.9R34
18.4R30

13.6R28

16.9R38
18.4R34

380-70R28
420-70R24
440-65R28

480-70R38
520-70R34
540-65R38

12.4R24

13.6R38
16.9R30
18.4R30

14.9R24
14.9R28

13.6R38
18.4R34
18.4R38

420-70R28
480-65R28

520-70R38
520-70R38
600-65R38

13.6R24

13.6R38
16.9R34

16.9R28

380-70R24

20.8R38

480-70R34

480-70R28
540-65R28

580-70R38
650-65R38

ПРИМЕЧАНИЕ: Данные, содержащиеся в этой таблице – неполные. Запросите у Вашего дилера информацию о других
возможных вариантах.

6.16 ДАВЛЕНИЕ В ШИНАХ

См. раздел 5.

6.17 РЕГУЛИРОВКА ШИРИНЫ КОЛЕИ

См. раздел 5.

6.18 УРОВЕНЬ ЭМИССИИ ШУМА, (дБА) ВОЗЛЕ УШЕЙ ОПЕРАТОРА

Измерения выполнялись в соответствии с Директивой 77/311 СЕЕ, Дополнение II (А).

CEE 77/311 – Дополнение II

Тип

Окна закрыты

Окна открыты

6445

6455

6460

6465

6470

6475

6480

6485

6490

6495

6. СПЕЦИФИКАЦИИ

6.12

6.19 ЗАПРАВОЧНЫЕ ЕМКОСТИ

Тип

Модель

Объем

Топливный бак

270 л (59.40 Имп. галл.) (71.28 Галл. США)

Система охлаждения

28 л (6.16 Имп. галл.) (7.39 Галл. США)

Картер двигателя

6445 / 6455 / 6460 / 6470

8 л (1.76 Имп. галл.) (2.11 Галл. США)

6465 / 6475 / 6480

14.5 л (3.19 Имп. галл.) (3.83 Галл. США)

6485 / 6490 / 6495

20 л (4.40 Имп. галл.) (5.28 Галл. США)

Мост трансмиссии

6445 / 6455 / 6460 / 6470

60 л (13.20 Имп. галл.) (15.84 Галл. США)

6465 / 6475 / 6480

71 л (15.62 Имп. галл.) (18.74 Галл. США)

6485 / 6490 / 6495

109 л (23.98 Имп. галл.) (28.78 Галл. США)

Картер задней главной передачи (HDE)

6485 / 6490 / 6495

3.6 л (0.79 Имп. галл.) (0.95 Галл. США)

Передний механизм отбора мощности
“ZUIDBERG”

Фиксированная передняя ось

6445 / 6455

5.5 л (1.21 Имп. галл.) (1.45

Галл. США)

6460 / 6470

6.8 л (1.50 Имп. галл.) (1.80 Галл. США)

6465 / 6475 / 6480

8.5 л (1.87 Имп. галл.) (2.24 Галл. США)

6485 / 6490 / 6495

6 л (1.32 Имп. галл.) (1.58 Галл. США)

Картеры главных передач с
фиксированными передними осями
(каждый)

6445 / 6455

0.9 л (0.20 Имп. галл.) (0.24 Галл. США)

6460 / 6470

1.1 л (0.24 Имп. галл.) (0.29 Галл. США)

6465 / 6475 / 6480

0.6 л (0.13 Имп. галл.) (0.16 Галл. США)

6485 / 6490 / 6495

1.5 л (0.33 Имп. галл.) (0.40 Галл. США)

Передний мост с подвеской

6465 / 6475 / 6480

9.7 л (2.13 Имп. галл.) (2.56 Галл. США)

DANA 6455

5.5 л (1.21 Имп. галл.) (1.45 Галл. США)

DANA 6460 / 6470

6.8 л (1.50 Имп. галл.) (1.80 Галл. США)

6485 / 6490 / 6495

8.5 л (1.87 Имп. галл.) (2.24 Галл. США)

Картеры главных передач с передними
осями, имеющими подвеску (каждый)

6465 / 6475 / 6480

0.7 л (0.15 Имп. галл.) (0.18 Галл. США)

DANA 6455

0.9 л (0.20 Имп. галл.) (0.24 Галл. США)

DANA 6460 / 6470

1.1 л (0.24 Имп. галл.) (0.29 Галл. США)

6485 / 6490 / 6495

1.3 л (0.29 Имп. галл.) (0.34 Галл. США)

6.20 МОМЕНТЫ ЗАТЯЖКИ

6.20.1 Гайки колес

ОБОД НА ДИСКЕ

ДИСК НА СТУПИЦЕ

Передние колеса

Фиксированные
чугунные колеса

Стальные колеса

Передний мост

2WD

от 160 до 210 Нм (от 118
до 155 фунтов на фут)

4WD

(M18) от 400 до 450 Нм
(от 295.2 до 332.1 фунтов
на фут)
(M22) от 640 до 680 Нм
(от 472 до 502 фунтов на
фут)

от 200 до 260 Нм (от 148 до 192 фунтов на фут)

Задний мост

Фланцевый вал

от 400 до 450 Нм (от 295
до 332 фунтов на фут)

от 180 до 250 Нм (от
135 до 185 фунтов на
фут) -

Длинный

прямолинейный вал

от 350 до 460 Нм (от 258
до 339 фунтов на фут)

6.20.2 Разное
Вал МОМ: от 100 до 130 Нм (от 74 до 96 фунтов на фут)
Внешний цилиндр моста (2WD):

от 400 до 600 Нм (от 295 до 443 фунтов на фут)

Рулевые цилиндры: от 75 до 80 Нм (от 55 до 59 фунтов на фут)
Сливная пробка моторного масла: 35

Нм (26 фунтов на фут)

6. СПЕЦИФИКАЦИИ

6.13

6.21 ГАБАРИТЫ И ВЕС

СПЕЦИФИКАЦИИ

6445
4WD

6455
4WD

6460
4WD

6470
4WD

6465
4WD

6475
4WD

6480
4WD

6485
4WD

6490
4WD

6495
4WD

Колесная база, мм (")

2547 (100.28)

2780

(109.45)

3015 (118.7)

Общая длина с опущенной
сцепкой без передних
контргрузов, макс – мин, мм (")

4195 - 4255 (165.16 - 167.52)

4500 - 4650 (177.1 - 183.07)

4951 - 4986
(194.9 - 196.3)

Высота до крыши (с кабиной),
макс – мин, мм (")

2744 - 2844
(108.03 -111.97)

2820 - 2930 (111 - 115.35)

2830 -3040 (111.4 - 119.69)

Максимальная общая длина,
макс – мин, мм (")

2550 (100.39)

Макс. и мин. клиренс с
поворотным суппортом
буксировочной тяги мм (")

374 - 474 (14.72 - 18.66)

347 - 462 (13.66 - 18.19)

370 - 420 (14.57 - 16.54)

Высота рулевого колеса
(платформенная модель)

- - - - -

Минимальный весм (с полным
баком, без контргрузов колес, кг
(фунтов)

4000 -4750
(8818 -10472)

4150 -4910
(9149 -10825)

5700
(12566)

5870
(12941)

5930
(13073)

7100
(15653)

7140
(15741)

7320
(16138)

C. E и F: Габариты отличаться в зависимости от сборки колес

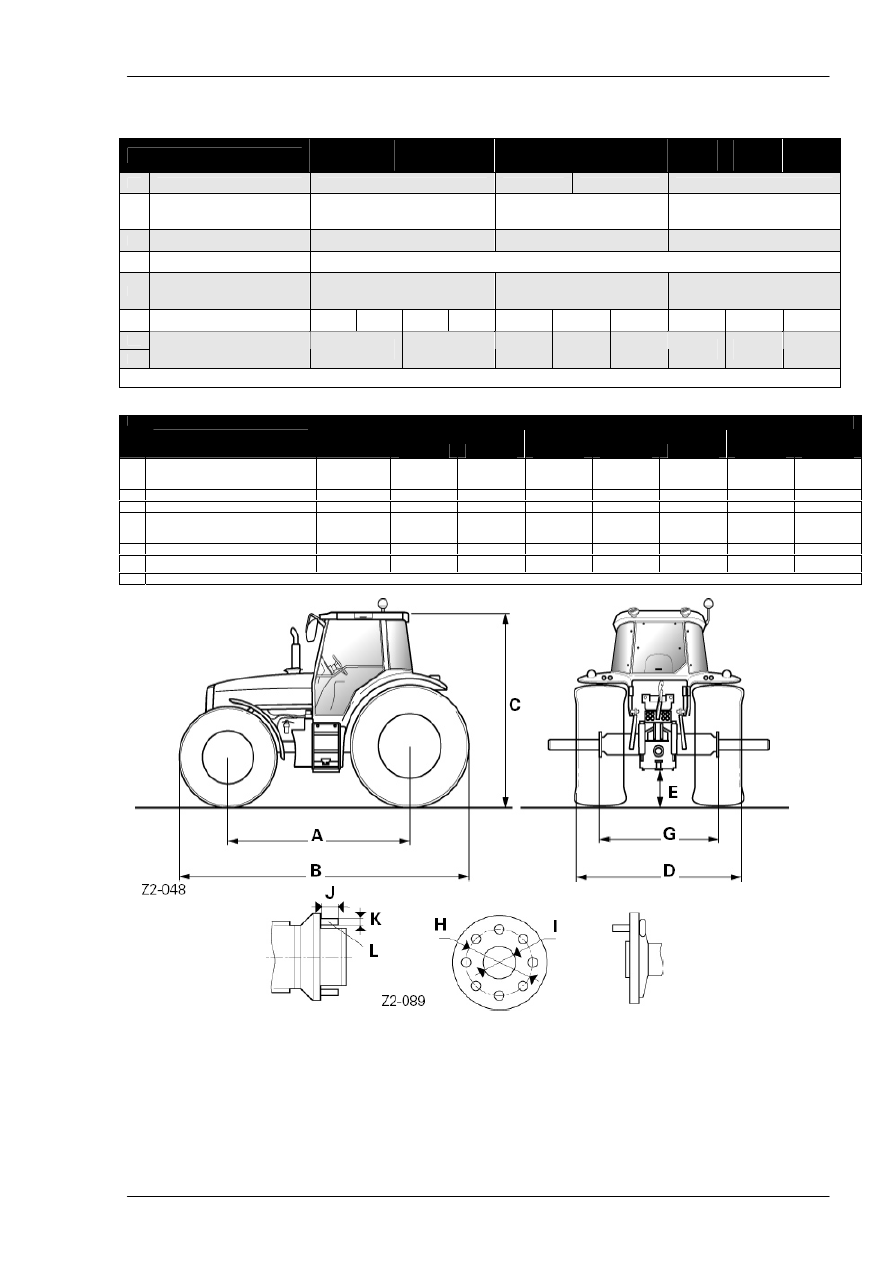

Рис.1

Передний мост

Задний
мост

AG 85

AG 85S

AG 105

AG 105S

20.19

20.22

20.29/
20.43

Расстояние между фланцами мм (")
Стандартная воронка, вал Ø 82:
Короткий вал Ø 82:

1774 (69.84)
1835 (72.34)
2230 (87.79)

1669 (65.7)
-
-

1669

-
-

1800 (70.86)
-
-

1900 (74.8)
-
-

Расстояние шкворня мм (")

203,20 (8.00)

275 (10.8)

335 (13.20)

Диаметр центрирования мм (")

149,35 (5.88)

220,8 (8.7)

280 (11.02)

Длина шкворня мм (")
Колеса со стальной ступицей:
Колеса с чугунной ступицей:

41 (1.61)
66 (2.60)

43 (1.7)
-
-

34 (1.34)
-
-

43 (1.7)
-
-

-
-

36* - 40
1.42 - 1.6)
-

40 (1.6)
-
-

Диаметр шкворня или болта

M18X1.5 M18x1.5 M18x1.5 M18x1.5 M18x1.5 M18x1.5 M18x1.5 M22x1.5

Количество шкворней или болтов

*Передняя ось без подвески

6. СПЕЦИФИКАЦИИ

6.14

6.22 ГАБАРИТЫ И ТОЧКИ КРЕПЛЕНИЯ

6.2.1 Спецификации для 6445, 6455, 6460 и 6470 с коробкой передач Dynashift

ПОЗ.

ГАБАРИТЫ, мм (")

0 = ось двигателя

1 (6445/55)

2464 (97.01)

1 (6460/70)

2549 (100.35)

3447 (135.71)

3 1032

(40.63)

457.08 (18)

5 539.75

(21.25)

949 (37.36)

7 567

(22.32)

36 (1.42)

9 M20

- 1214.35

(47.81)

+/- 280
(11.02)

(0.79)

M20

- 1112.75

(43.81)

+/- 280
(11.02)

(0.79)

11 (6460/70)

M20

- 1214.35

(47.81)

+/- 280
(11.02)

- 60

(2.36)

11 (6445/55)

M20

- 1214.35

(47.81)

+/- 280
(11.02)

- 81.6
(3.21)

12 (6460/70)

M20

- 1112.75

(43.81)

+/- 280
(11.02)

- 60

(2.36)

12 (6445/55)

M20

- 1112.75

(43.81)

+/- 280
(11.02)

- 81.6
(3.21)

ПОЗ.

ГАБАРИТЫ, мм (")

0 = ось двигателя

M20

- 664.75

(26.17)

+/- 275
(10.83)

(0.79)

14 M20

- 664.75

(26.17)

+/- 275
(10.83)

- 94

M16

120.4

(4.74)

+/- 223

(8.78)

- 53

16 M16

222

(8.74)

+/- 223

(8.78)

- 53

M16

120.4

(4.74)

+/- 183

(7.20)

- 154.6

(6.09)

18 M16

222

(8.74)

+/- 183

(7.20)

- 154.6

(6.09)

M20

148 (5.83)

+/- 142.7

(5.62)

- 279.1
(10.99)

20 216.03

(8.51)

260 (10.24)

22 248.73

(9.79)

106.1 (4.18)

85.9 (3.38)

+/ - 274

(10.79)

- 206.6

(8.13)

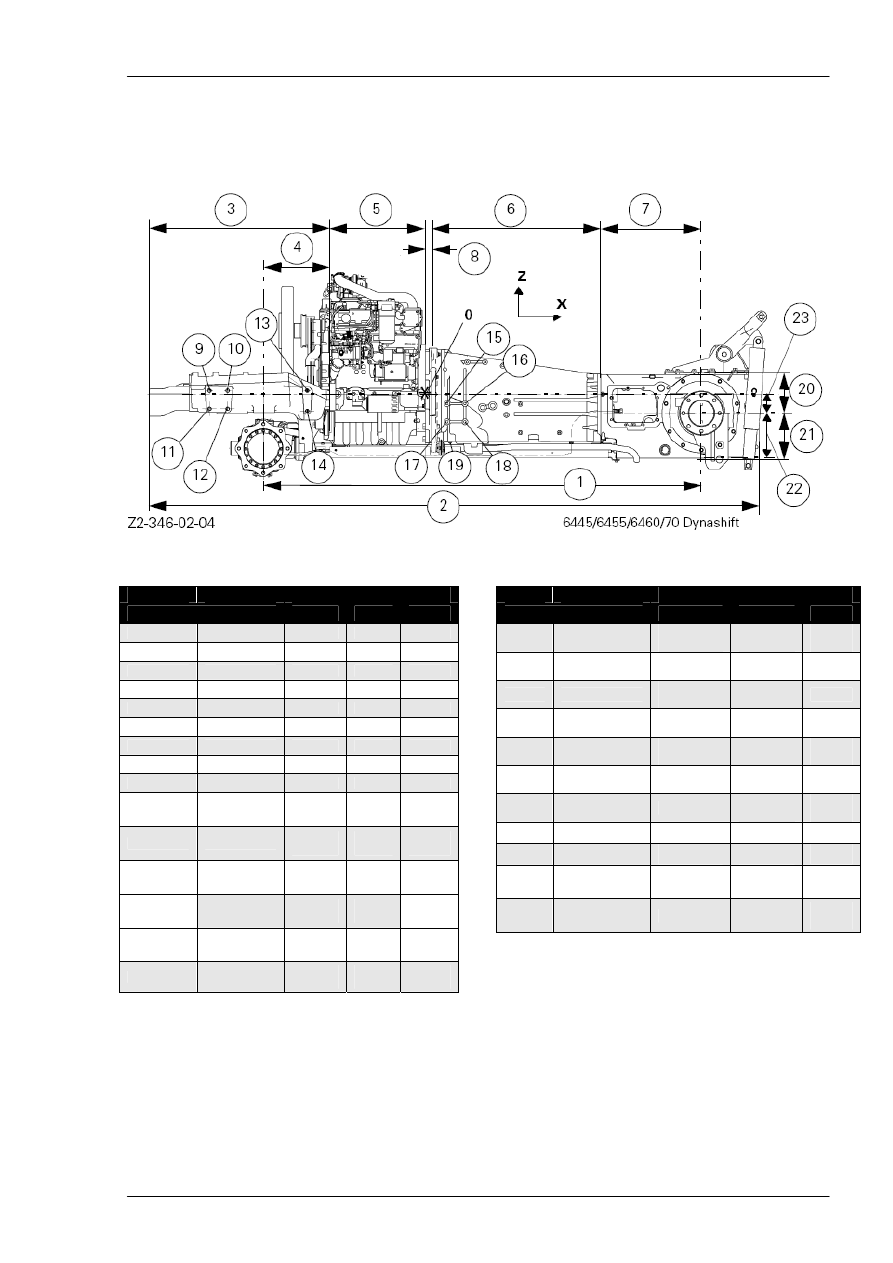

Рис. 2
