Тракторы MF серии 6400. Руководство - часть 31





7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

Рабочее положение
Этот режим работы учитывает три параметра:
1.

Скорость вращения вала отбора мощности в
положениях ВКЛ./ВЫКЛ.,

2.

Сцепка (нижнее положение) ВКЛ./ВЫКЛ.,

3.

Установленное оборудование (через
дополнительный разъем, расположенный в кабине).


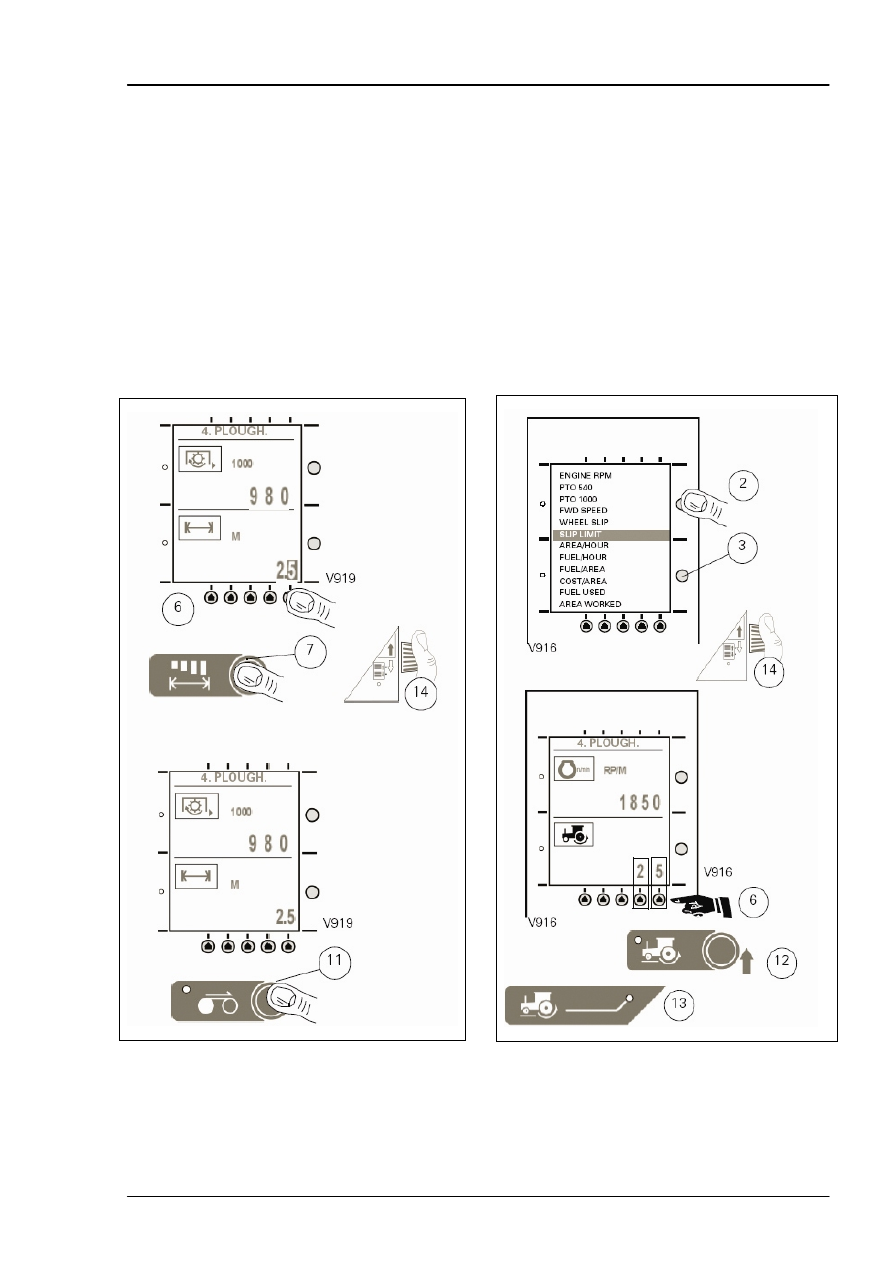

Применение:
С помощью клавиши поз. 7 (рис. 8) выберите рабочую
ширину используемого навесного оборудования,
соответствующими клавишами поз. 6 измените цифры,
затем проверните ручку 14, чтобы отобразить новые
значения и снова нажмите клавишу поз. 7, чтобы
вернуться к предыдущему окну.

ПРИМЕЧАНИЕ: Отображение рабочей функции имеет
преимущество при нажатии клавиши.

Выберите рабочую функцию поз. 11; когда появится
окно, можно начинать работу.





Рис. 8

7.2.7  Контроль пробуксовки колес
(Рис. 9)
Настройка максимального ограничения пробуксовки


Выберите ОГРАНИЧЕНИЕ ПРОБУКСОВКИ
(-SLIP LIMIT-)
 в меню функций. Нажмите клавиши
поз. 6, чтобы ввести значение.



Когда контроль пробуксовки колес поз. 12 включен,
система постоянно сравнивает пробуксовку задних
колес с заданным оператором значением.
До тех пор, пока пробуксовка колем не превышает
заданного значения, возможна нормальная работа.
Если уровень пробуксовки превышает заданное
значение, система поднимает навесное
оборудование, пока пробуксовка не вернется к
приемлемому уровню, после чего засвечивается
контрольная лампа поз. 13. Таким же образом
система реагирует на регулировку оператором
высоты и глубины консоли сцепки.







Рис. 9












































7.11

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

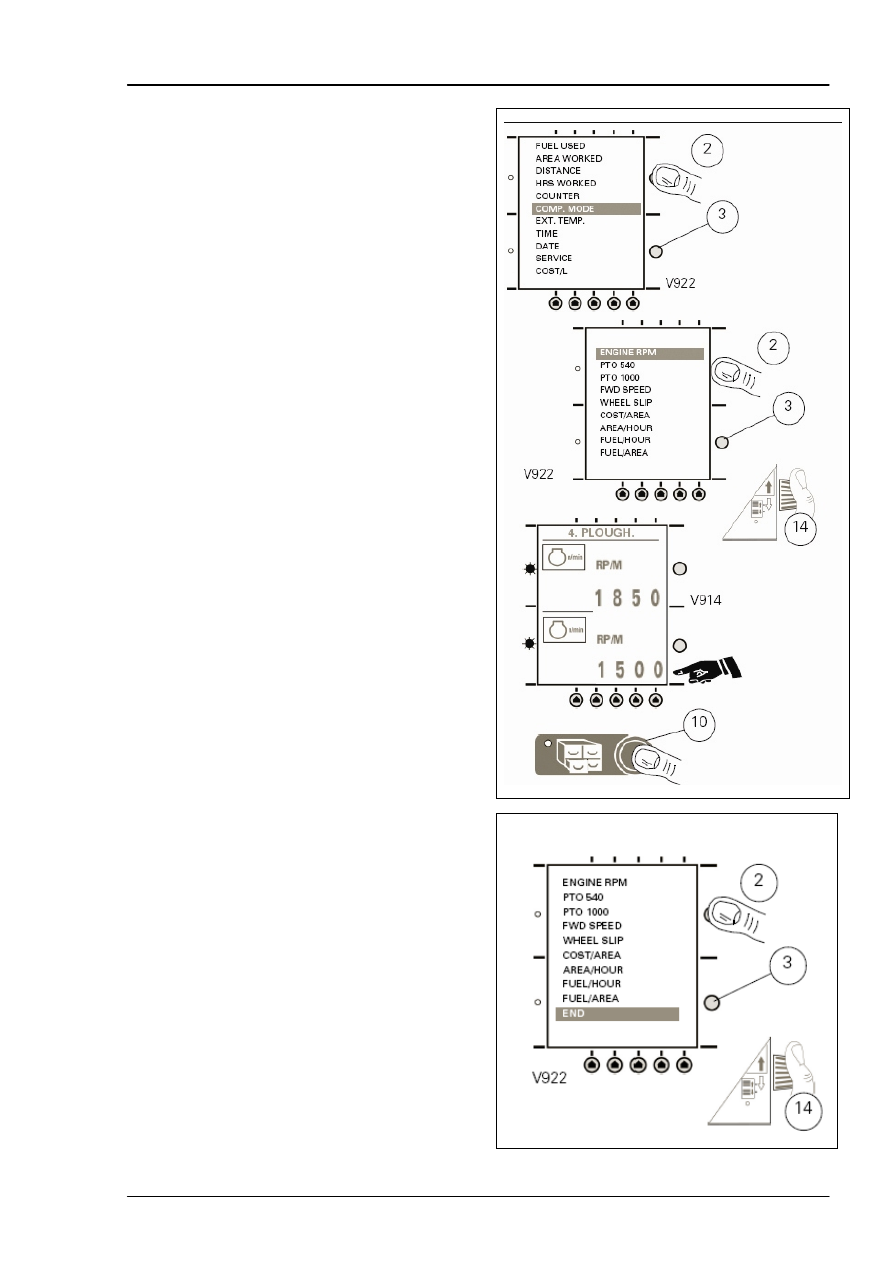

7.2.8  Сравнительный режим
(Рис. 10)


Выберите СРАВНИТЕЛЬНЫЙ РЕЖИМ (-COMP.
MODE-)
в меню функций: появляется второе меню.



Проверните ручку 14 чтобы выбрать, например,
строку ОБОРОТЫ ДВИГАТЕЛЯ (-ENGINE RPM-) и
нажмите клавишу 2 или 3. Система Datatronic
выведет одну и ту же функцию на обе половины
дисплея. В верхней части отображается
сохраненное значение, а в нижней части –
фактические параметры работы, при этом светится
светодиод.



При достижении требуемых условий работы
нажмите клавишу памяти поз. 10; в верхнем окне
сохраняются новые данные.



Другие данные также могут сохраняться (частота
вращения двигателя, скорость движения вперед и т.
п.) при выполнении этой операции.
Значение сохраняется в памяти, пока не будет
записано новое значение.



Чтобы выйти из сравнительного режима, нажмите
клавишу 2 или 3, чтобы вернуться в меню.



Выберите КОНЕЦ (-END-), проворачивая ручку 14
(рис. 11). Нажмите клавишу 2 или 3 снова, чтобы
отобразить данные активного режима.






Рис. 10






Рис. 11












































7.12

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

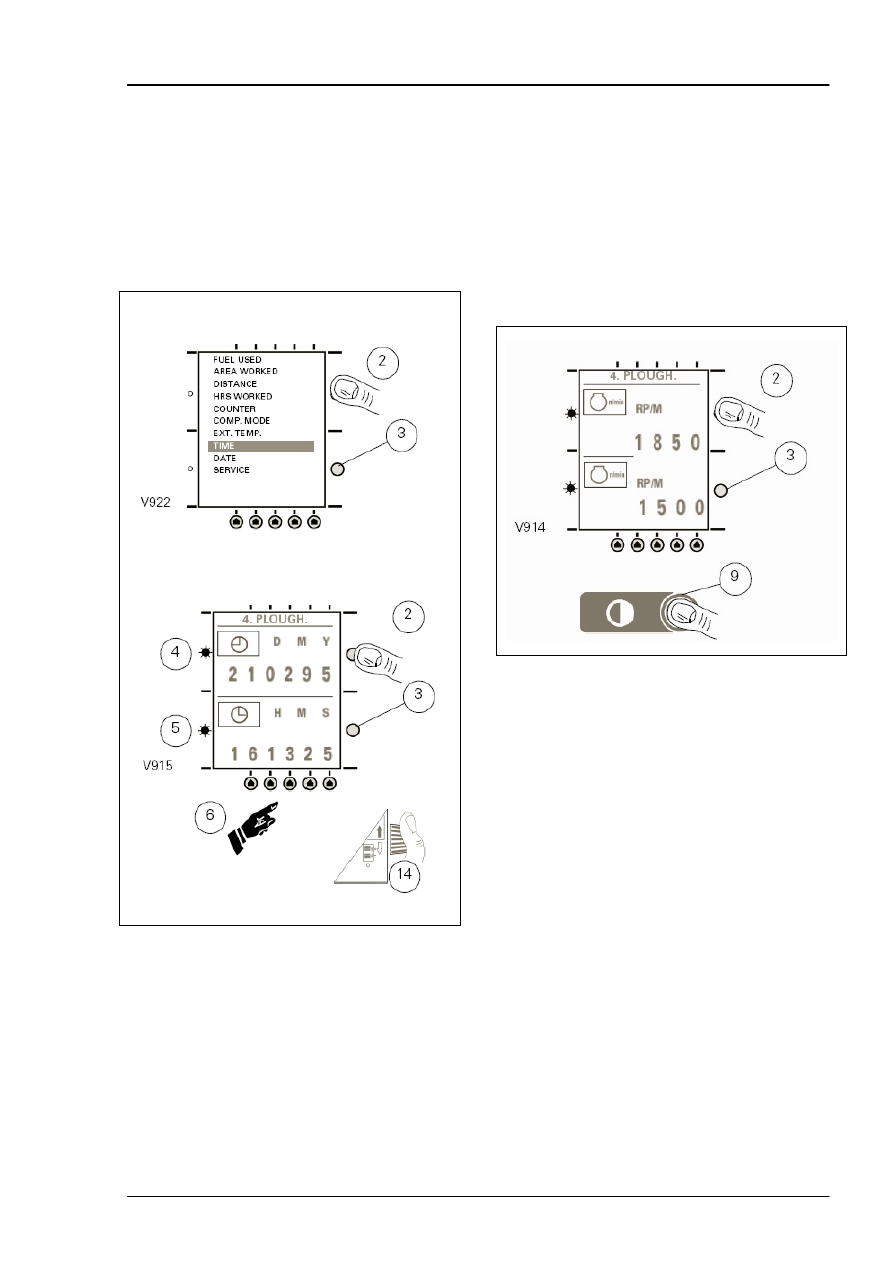

Дополнительные функции
Настройка часов (часы, минуты, секунды) (рис. 12):


Нажмите клавишу 2 или 3, чтобы отобразить список
функций.



Выберите ВРЕМЯ (-TIME-) и снова нажмите
клавишу 2 или 3; в выбранном окне появится
дисплей и засветится светодиод 4 или 5.



Нажмите одну из клавиш поз. 6, соответствующую
подлежащим изменению цифрам, затем проверните
ручку 14, чтобы изменить по очереди эти цифры.



Таким же образом измените дату, месяц и год и
сохраните кнопками Cost/L. и Cost/Area. Единицы
измерения. Контрастность дисплея (рис. 13).








Рис. 12



7.2.10  Контрастность дисплея
(Рис. 13)
Контрастность дисплея можно изменить в любое время
следующим образом:


Нажимайте клавишу 9, пока не засветится
контрольные лампы 4 и 5; проверните ручку 14,
чтобы сделать дисплей темнее или светлее.



Снова нажмите клавишу 9 или любую другую
клавишу, чтобы перейти в нормальный режим
работы.










Рис. 13












































7.13

7. ВСПОМОГАТЕЛЬНОЕ И ОПЦИОННОЕ ОБОРУДОВАНИЕ

7.3  ЗАДНЕЕ УСТРОЙСТВО

ДВОЙНОГО УПРАВЛЕНИЯ

7.3.1  Общее
Заднее устройство двойного управления – это цифровая
контрольная система, предназначенная для
автоматического управления полуподвешенным плугом
в начале и конце гона.
Она автоматически меняет положение колеса
регулировки глубины в зависимости от изменения
положения сцепки, чтобы получить синхронное
горизонтальное положение всех лемехов.
Информация, необходимая для правильной работы всех
устройств, собирается с помощью датчиков,
обрабатывается бортовым компьютером "DATA 2" и
электронным калькулятором сцепки, который управляет
работой электрогидравлического золотникового клапана.
Устанавливаемая на трактор в настоящее время
система оснащена чувствительной к нагрузке
гидравликой.
Две дополнительные функции, -REAR CTRL-
(управление) и -REAR ADJ- (регулировка) доступны с
дисплея бортового компьютера "DATA 2".


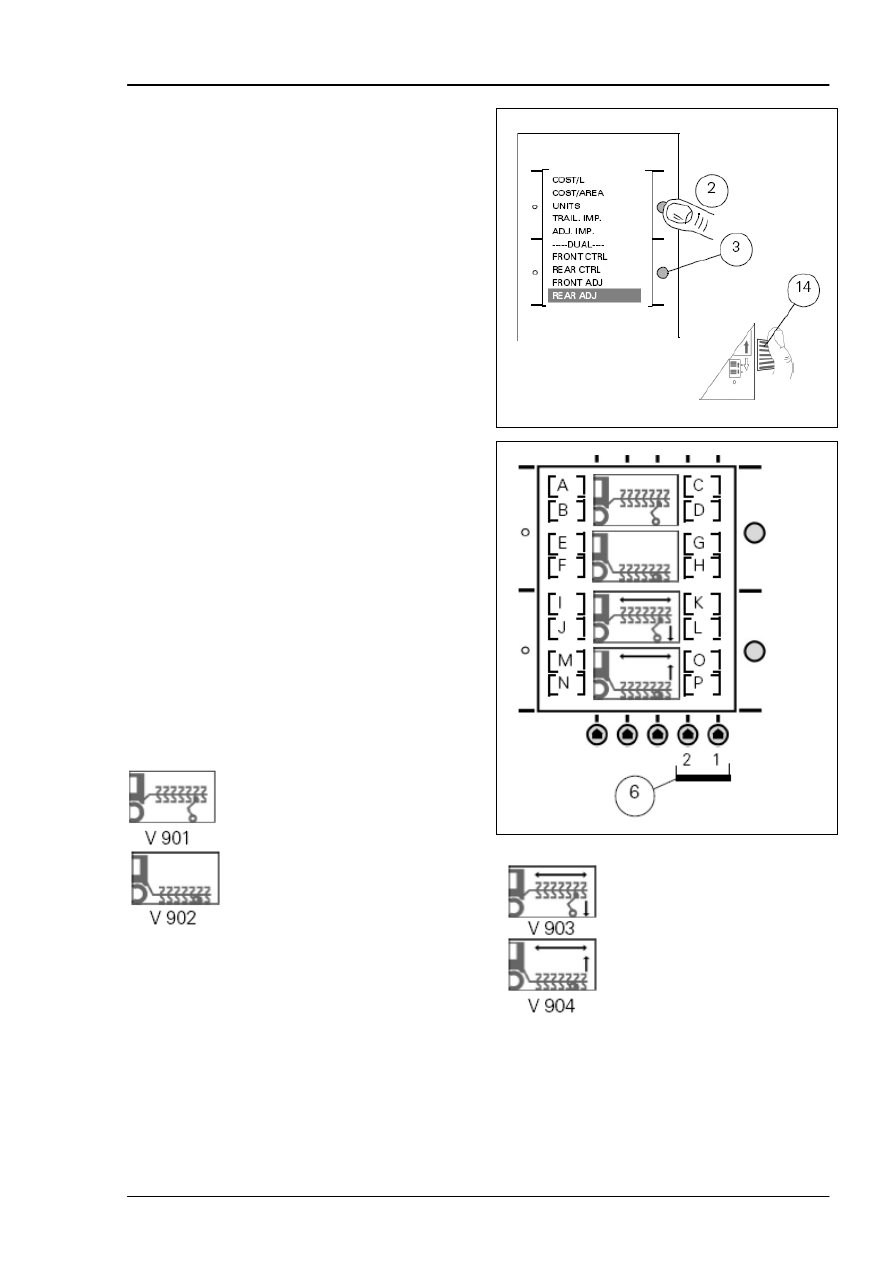

7.3.2  Описание окна регулировки
(См. раздел 7.4)
Нажмите клавишу 2 или 3 (рис. 14), после чего
появляется падающее меню. Выберите -REAR ADJ-
(регулировка) для отображения новых символов (рис. 15)

Поз. А – Н: эта информация используется для
адаптации навесного оборудования к сцепке трактора.
Поз. I – Р: эта информация используется для работы
системы при автоматическом начале и окончании
борозды.

Чтобы выбрать одно из окон дисплея, используйте
клавиши 6-1 и 6-2 (рис. 15).
AB: Высокое положение сцепки.
CD: Высокое положение колеса регулировки глубины.
EF: Низкое положение сцепки.
GH: Низкое положение колеса регулировки глубины.
IJ: Длина плуга в фазе "начала борозды".




ВЫСОКАЯ ГОРИЗОНТАЛЬНАЯ
НАСТРОЙКА:
 Используется для
сохранения высокого положения
сцепки и высокого положения колеса
регулировки глубины.




НИЗКАЯ ГОРИЗОНТАЛЬНАЯ
НАСТРОЙКА:
 Позволяет сохранять
низкое  положение сцепки и колеса
регулировки глубины.



KL: Частичное опускание колеса регулировки глубины в
фазе "начала борозды".
MN: Длина плуга в фазе "конца борозды".
OP: Частичное поднятие колеса регулировки глубины в
фазе "конца борозды".








Рис. 14






Рис. 15






ДЛИНА ПЛУГА И НАСТРОЙКА
ЧАСТИЧНОГО ОПУСКАНИЯ:

Управление глубиной проникновения
в землю последнего лемеха плуга.




ДЛИНА ПЛУГА И НАСТРОЙКА
ЧАСТИЧНОГО ПОДЪЕМА:

Позволяет сохранять нижнее
положение сцепки и колеса
регулировки глубины.













































7.14
