5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

5.23 ЭЛЕКТРООБОРУДОВАНИЕ

Сеть на 12В с отрицательным полюсом на массу.


5.23.1  Батареи
Каждые 400 часов протирайте аккумуляторную батарею
сверху и смазывайте выводы жидким парафином.




ПРЕДУПРЕЖДЕНИЕ: Батарея
выделяет взрывоопасные газы. Не
допускается вблизи батареи искр,
огня, зажженных сигарет или других
источников возгорания. При работе
около батарей одевайте
соответствующие защитные очки.



5.23.2  Генератор
Через каждые 400 часов проверяйте натяжение ремня
вентилятора и генератора.
Затяните гайки. Вызывайте Вашего дилера или агента
для проверки генератора каждые 1200 часов или раз в
год.

ВАЖНО: Кабели генератора нужно отсоединять при
проведении на тракторе или на установленному на
нем оборудованию любых сварочных работ с
использованием дуговой сварки. Нельзя подключать и
отключать батарею при работающем двигателе.
Никогда не запускайте двигатель, когда кабель,
соединяющий генератор и батарею отключен. Не
пытайтесь подключать какое-либо электрическое
оборудование, так как это может вызвать
повреждение компонентов существующей
электрической системы.

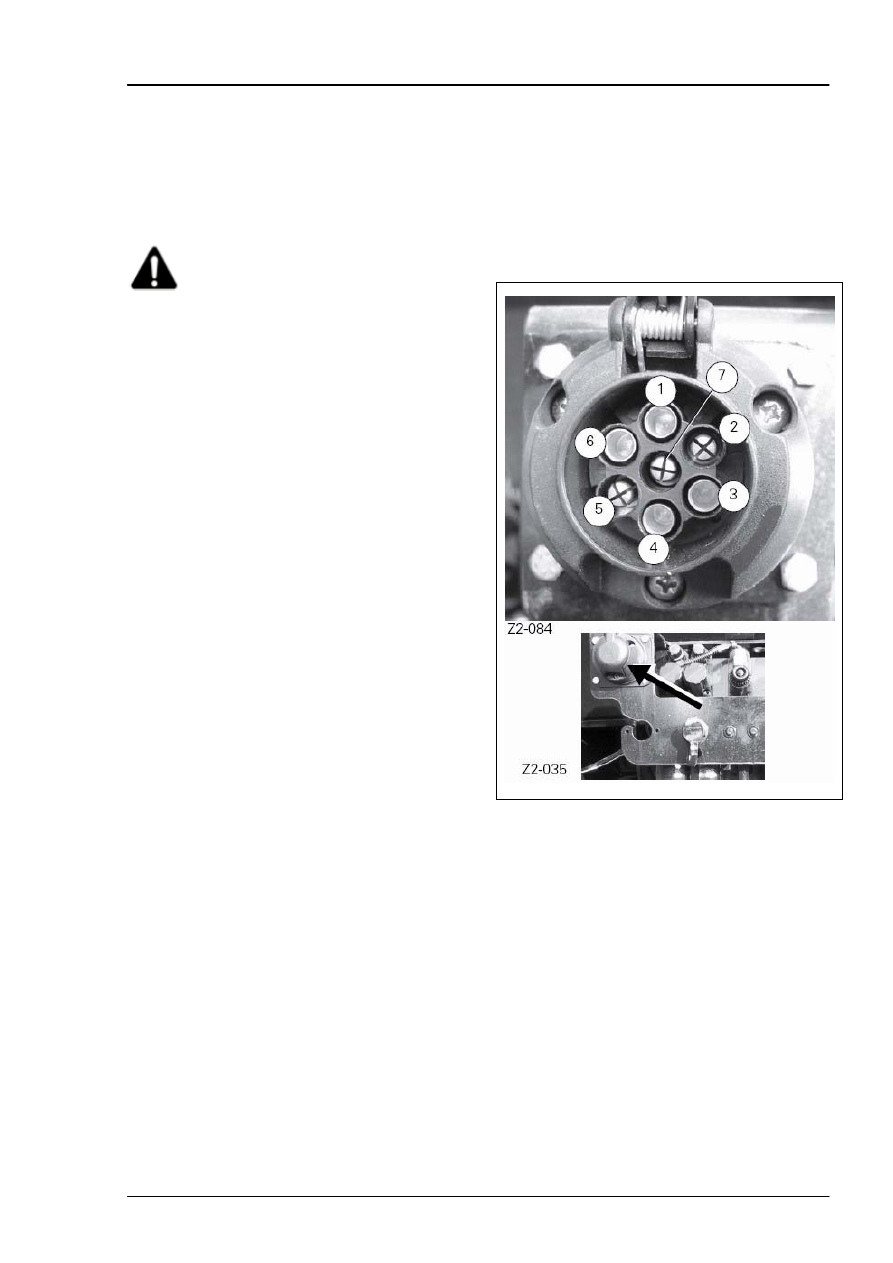

5.23.3  Разъем для подключения

электрооборудования прицепа (ISO)

Соединение (Рис. 63).

1.

Левый указатель поворота

2.

Задний ход

3.

Масса

4.

Правый указатель поворота

5.

Правый боковой фонарь

6.

Стоп-сигнал

7.

Левый боковой фонарь






Рис. 63














































5.35

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

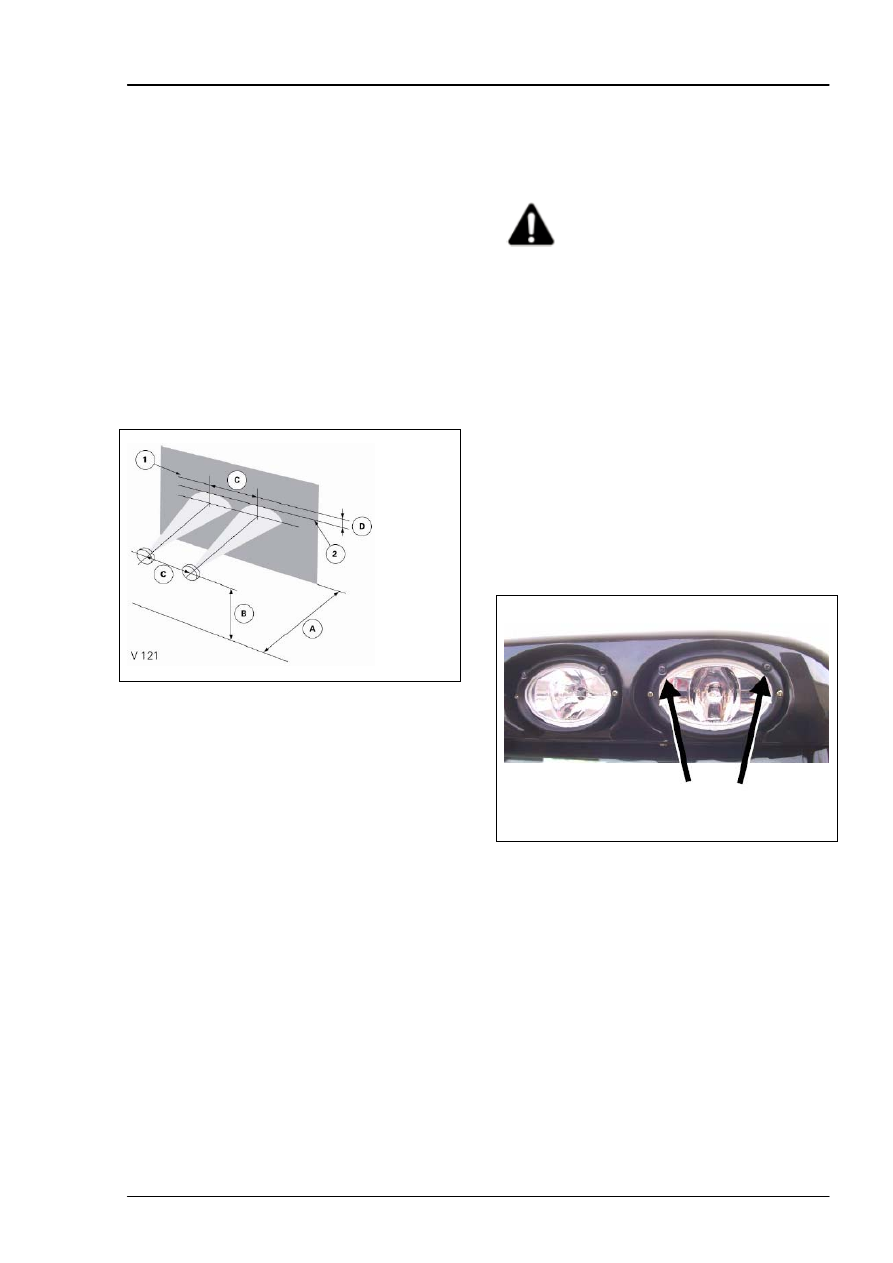

5.23.4  Регулировка фар
Фары регулируются путем затягивания или отпускания
трех винтов.
ПРИМЕЧАНИЕ: Не прикасайтесь пальцами баллонов
галогенных ламп.

Обозначения (рис. 64)
A.  Расстояние между фарами и стеной или экраном
B.  Высота от центра фары до земли
C.  Расстояние между центрами фар
D.  Высота после регулировки


5.23.4.1  Порядок регулировки фар
1.

Установите трактор перед стеной или экраном на
расстоянии 7,5 м (25 футов) на ровной площадке;

2.

Проведите горизонтальную линию, 2, в
соответствии с формулой D = (В х 0,1).
Регулируйте каждую фару по отдельности,
закрывая свет от другой фары и совмещая верхний
край освещенной зоны с верхней линией 2.






Рис. 64





5.23.5  Ксеноновые рабочие фары (опция)
На моделях оснащенных такой опцией, необходимо
соблюдать определенные меры предосторожности во
время замены ламп.





ПРЕДУПРЕЖДЕНИЕ: Электрические
провода между фарой и блоком
питания со стартером находятся
под ВЫСОКИМ НАПРЯЖЕНИЕМ и их
нельзя отсоединять. Перед заменой
ксеноновых ламп всегда отключайте
фары и отсоединяйте их от
электрического питания.
Никогда не вставляйте посторонние
предметы или пальцы в патрон
лампы.
- Блок питания со стартером лампы
должен всегда крепиться рядом с
фарой. Установите фару и блок
питания таким образом, чтобы
исключить воздействие на систему
охлаждения двигателя.
Убедитесь, что провода питания
между фарой и блоком питания не
перекручены, их нельзя сгибать более
чем на 90° и радиусом менее 20 мм
(0,8").



5.23.5.1  Регулировка рабочих фар
Рабочие фары регулируются путем закручивания или
выкручивания трех винтов.





Z2-333-09-03

Рис. 65















































5.36

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА










































5.38

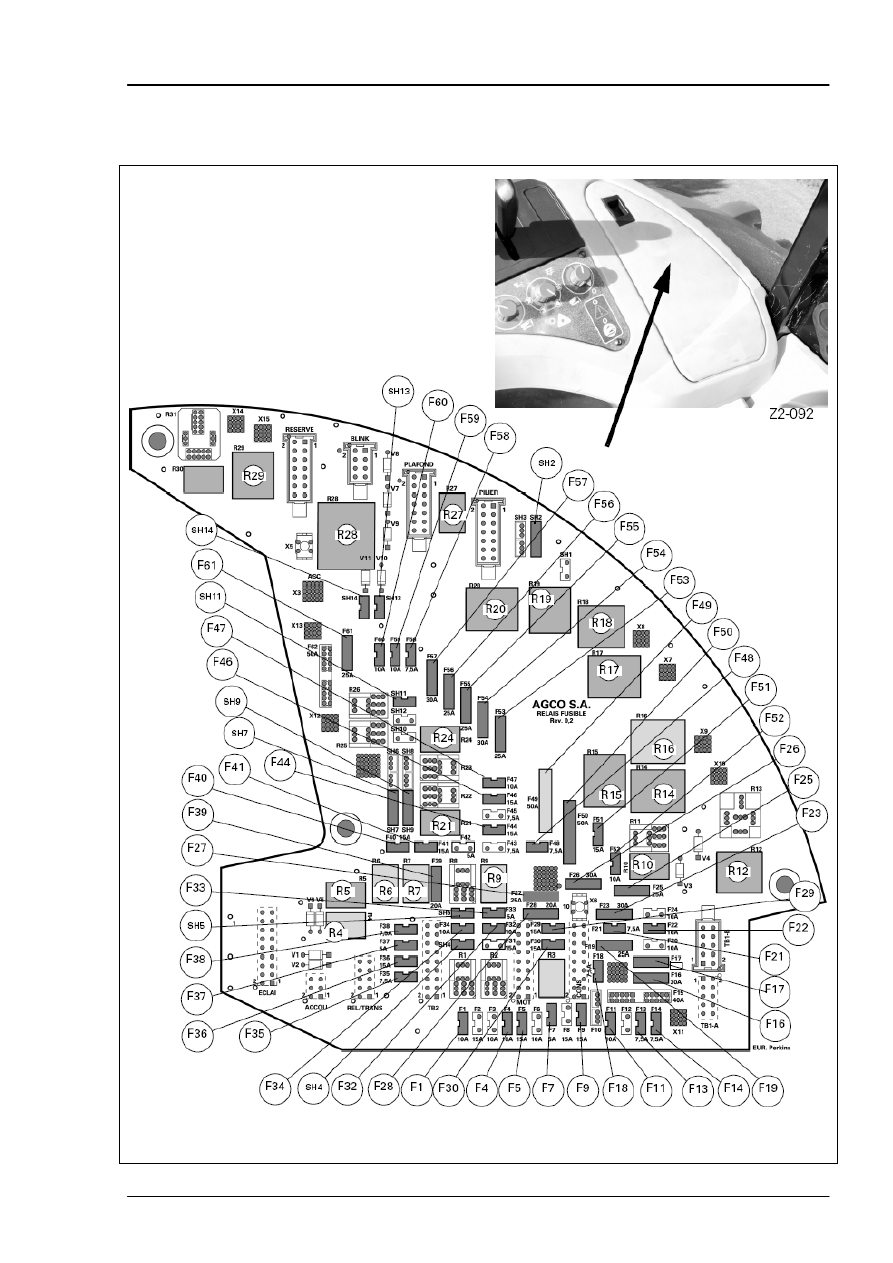

5.24 ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Замену предохранителя нужно выполнять другим
предохранителем с такими же параметрами

(Европейская версия Dynashift  с двигателем Perkins)





Z2-391-02-04

Рис. 66






5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА






№

А

НАЗНАЧЕНИЕ

SH5

10   Ближний свет

SH7

15   Указатели поворота

SH9

15   Указатели поворота

SH11 15

 Указатели поворота

SH13

15   Указатели поворота

SH14 15

 Указатели поворота

R3



Электронный модуль управления подачей
топлива (ECM)

R4



Фонари заднего хода (опция)

R5



Стоп-сигналы

R6



3-ий золотниковый клапан

R7



4-ый золотниковый клапан

R9



Электронный ТНВД

R10



Электрическая розетка

R12



Таймер дворников

R14



Кондиционирование воздуха

R15



+ зажигание вкл.

R16



Подвеска кабины (опция)

R17



Передние рабочие фары

R18



Задние рабочие фары

R19



Задние рабочие фары на крыльях

R20



Рабочие фары на трапе

R21



Контрольная лампа левого поворота

R24



Контрольная лампа левого поворота

R27



Проблесковый маячок

R28



Блок контрольных ламп указателей
поворота

R29



Компрессор кондиционера

R30



Стояночная блокировка (опция)


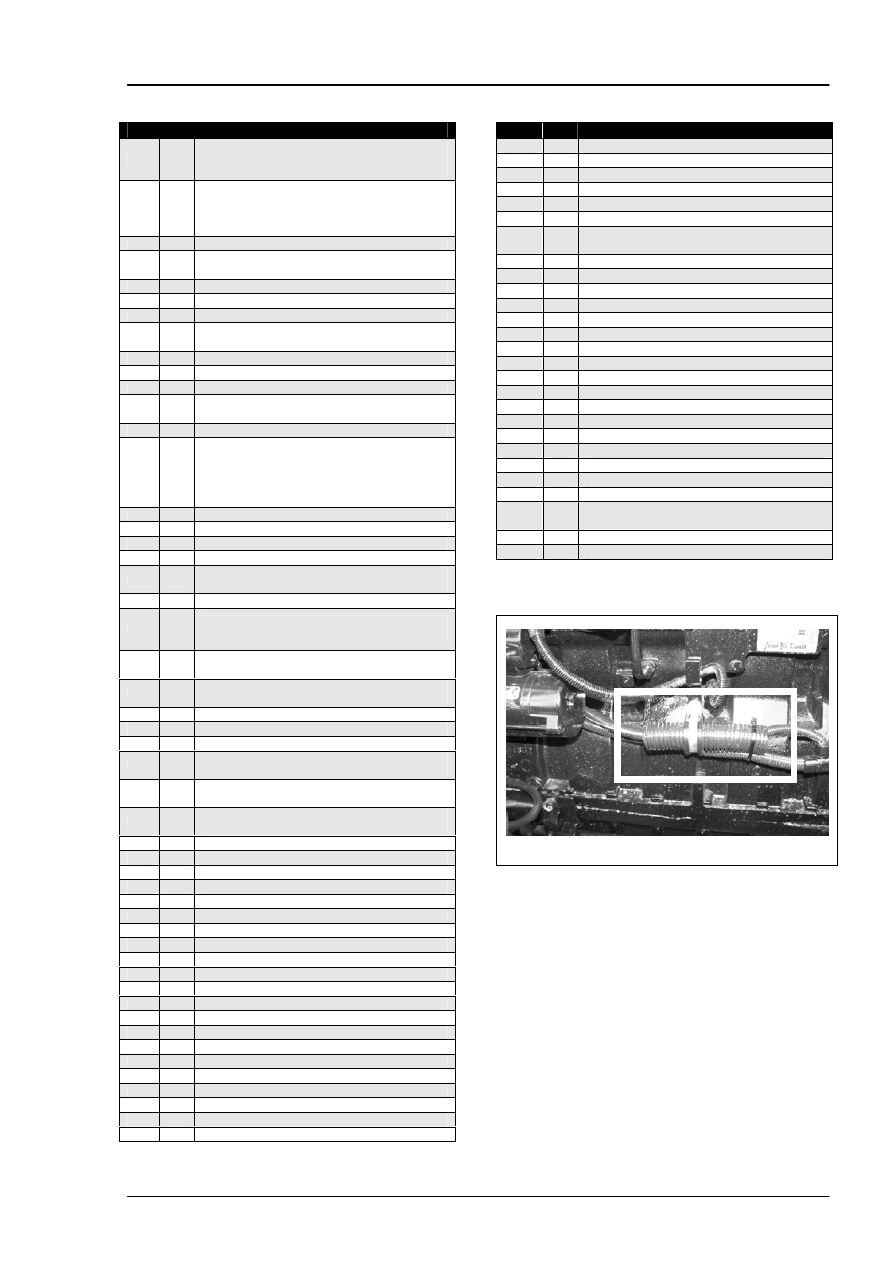

Предохранитель 175 А, расположенный возле
стартера, защищает силовой кабель.





Z2-111

Рис. 67





№

А

НАЗНАЧЕНИЕ

F1

10

Передний правый и задний левый боковые
фонари, переключатели задних фонарей,
консоли, прикуриватель

F4

10

Приборная панель, Autotronic III, коробка
передач, дифференциал, полный привод,
переключатель в кабине нейтрального
положения МОМ и медленного хода

F5

15

Стоп-сигналы

F7

5

Электронный модуль подачи топлива
(ECM), реле фонарей заднего хода

F9

15

Передняя ось с подвеской (опция)

F11   10

Компрессор кондиционера воздуха

F13   7,5   Модуль рабочих фар

F14   7,5

Зеркало заднего хода с электрическим
управлением (опция)

F16   30

Электромагнитный клапан ТНВД

F17   3

Переключатель тормоза

F18   7,5   Сцепка/диагностика

F19   25

Пневматическое сидение, подогрев
топлива

F21   7,5   Сцепка

F22   10

Пусковой переключатель, переключатели
BOC/TOC, рычаг управления Dynashift на
руле, датчик педали акселератора,
освещение, остановка МОМ, подлокотник

F23   30

Прикуриватель

F25   25

Аварийная световая сигнализация

F26   30

Электрическая розетка

F27   25

Электронный топливный насос (ECM)

F28   20

Электронный модуль управления подачей
топлива (ECM)

F29   15

Авто III / Авто IV

F30   15

Модуль управления подачей топлива
(ECM), термостат

F32   10

Электронный модуль управления подачей
топлива (ECM)

F33   5

Электронный модуль управления подачей
топлива (ECM)

F34   10

Ближний свет

F35   7,5   Звуковой сигнал
F36   15

Габаритные огни

F37   5

Предохранительный пусковой
переключатель сцепления

F38   7,5

Передний левый и задний правый боковые
фонари, подсветка приборной панели

F39   20

Переключатель боковых фонарей,
габаритные огни на поручнях

F40   15

Указатель левого поворота

F41   15

3-ий и 4-ый золотниковые клапаны (опция)

F44   15

Указатель правого поворота

F46   15

Дворник заднего стекла

F47   10

Радио

F48   7,5   Передний мост с подвеской (опция)
F49   50

Подвеска кабины (опция)

F50   50

Кондиционирование воздуха

F51   15

Приборная панель

F52   10

Электрическая розетка

F53   25

Дворник ветрового стекла

F54   30

Передние рабочие фары

F55   25

Задние рабочие фары

F56   25

Задние рабочие фонари на крыльях

F57   30

Рабочие фонари трапа

F58   7,5   Модуль рабочих фонарей
F59   10

Проблесковый маячок

F60   10

+ зажигание на реле управления

F61   25

Аварийная световая сигнализация

SH2   30

Fender and rail work headlights

SH4   15

Габаритные огни










































5.39
