5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

5.22.1.2  Полный привод
Возможная ширина колеи зависит от типа моста и
размеров шин.

Регулируемые стальные колеса
Путем изменения положения обода по отношению к
диску или разворота колес можно получить восемь
различных значений ширины колеи.

ПРИМЕЧАНИЕ: При развороте колеса нужно
устанавливать на противоположную сторону
трактора.

При установке колес последовательно затяните гайки до
нужного момента. См. таблицу значений момента
затяжки (глава 6).


Смещение X = 30 мм (1.18")

Толщина обода Y = 12 мм (0.47”)

1

1609 (63.35")

6445/6455

2

1755 (69.09")

1

1740 (68.50")

6460/6470

2

1884 (74.17")

1

1764 (69.45")

6465/6475

2

1860 (73.23")

1

1864 (73.39")

6480/6485/6495

2

1960 (77.17")







Рис. 56




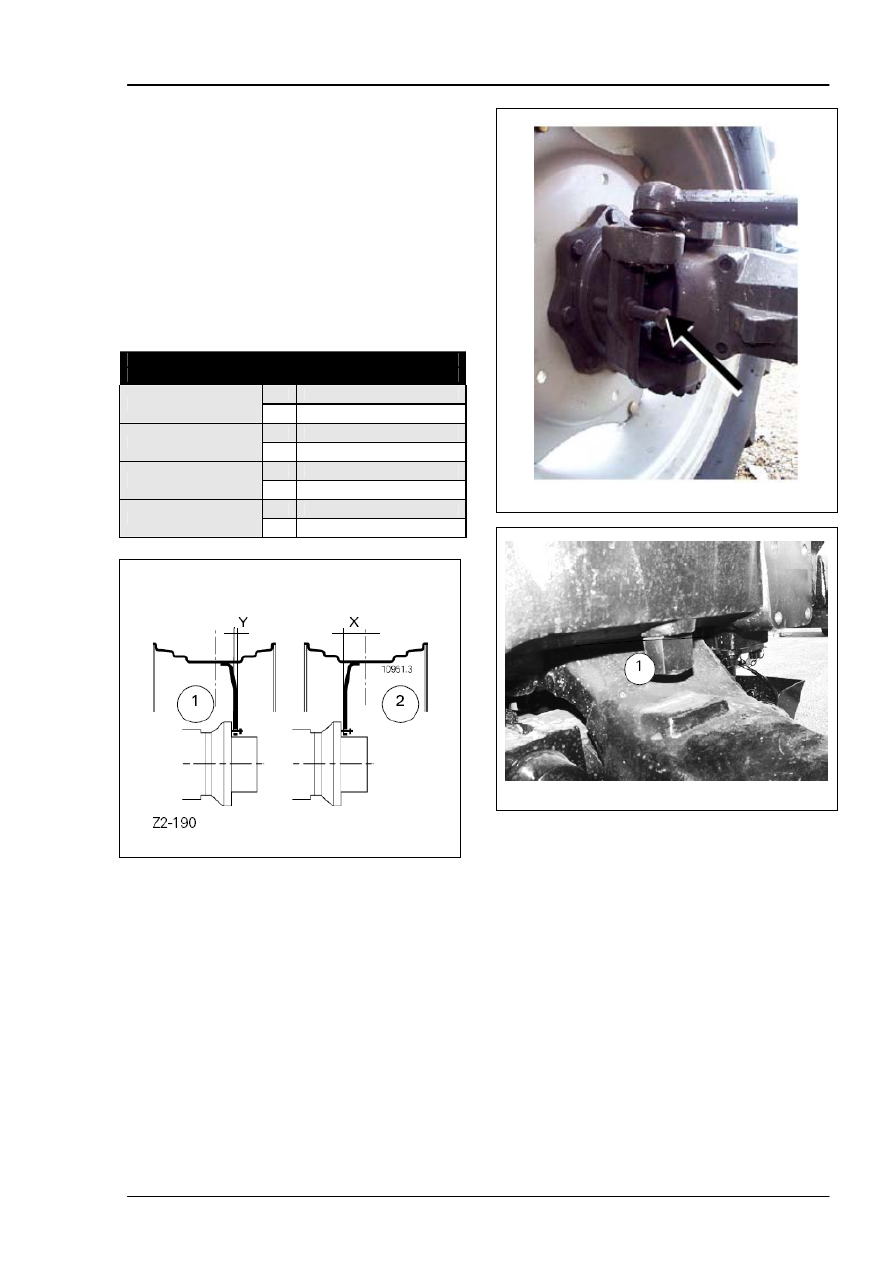

ПРИМЕЧАНИЕ: При узкой ширине колеи и при
определенных типах шин колеса могут касаться
корпуса трактора при минимальном радиусе
разворота.

Чтобы избежать этого, на ступицах имеются резьбовые
упоры (рис. 57), которые можно регулировать с целью
ограничения минимального радиуса разворота.
Установите максимальное колебание моста, изменяя
длину ограничителя 1 (рис. 58). После изменения длины
ограничителя зафиксируйте его болтом, имеющимся в
ящике для инструмента.

ПРИМЕЧАНИЕ: На заводе-изготовителе ось
настроена в транспортировочное положение.







V 601

Рис. 57








Z2-071

Рис. 58














































5.31

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА










































5.32

ПРИМЕЧАНИЕ: При развороте колеса нужно
устанавливать на противоположную сторону
трактора.

5.22.2  Регулировка колеи задних колес (мм) (")
Колеса со стальными фланцами

При установке колес последовательно затяните гайки до
нужного момента. См. таблицу значений момента
затяжки (глава 6).

Путем изменения положения обода по отношению к
диску или разворота колес можно получить восемь
различных значений ширины колеи.



ПРИМЕЧАНИЕ: Различные типы шин вызывают
незначительное смещение ширины колеи. Убедитесь,
что между шинами и внутренними поверхностями
крыльев остается достаточный зазор.

Усиленные колеса со стальным ободом
Конструктивная ширина колеи (мм), ступица Ø 203 мм.



Смещение Х = 75 мм (29,5")
Толщина обода Y = 15 мм
(5,9")





Конструктивная ширина
колеи

1 2

Усиленная ступица HD GPA
20



1622 (63.86")

1952 (76.85")

Усиленная ступица SHD GPA
20



1685 (66.34")

2015 (79.33")

Ступица ND GPA 40



1758 (69.21")

2088 (82.20")

Усиленная ступица HD GPA
40

1790 (70.47")

2120 (83.46")

Воронка с уплотнением GPA
40

1812 (71.34")



2142 (84.33")



Распорная втулка: все размеры можно увеличить на 43 мм (1,7") с
каждой стороны, используя специальные распорные втулки (если
имеются)




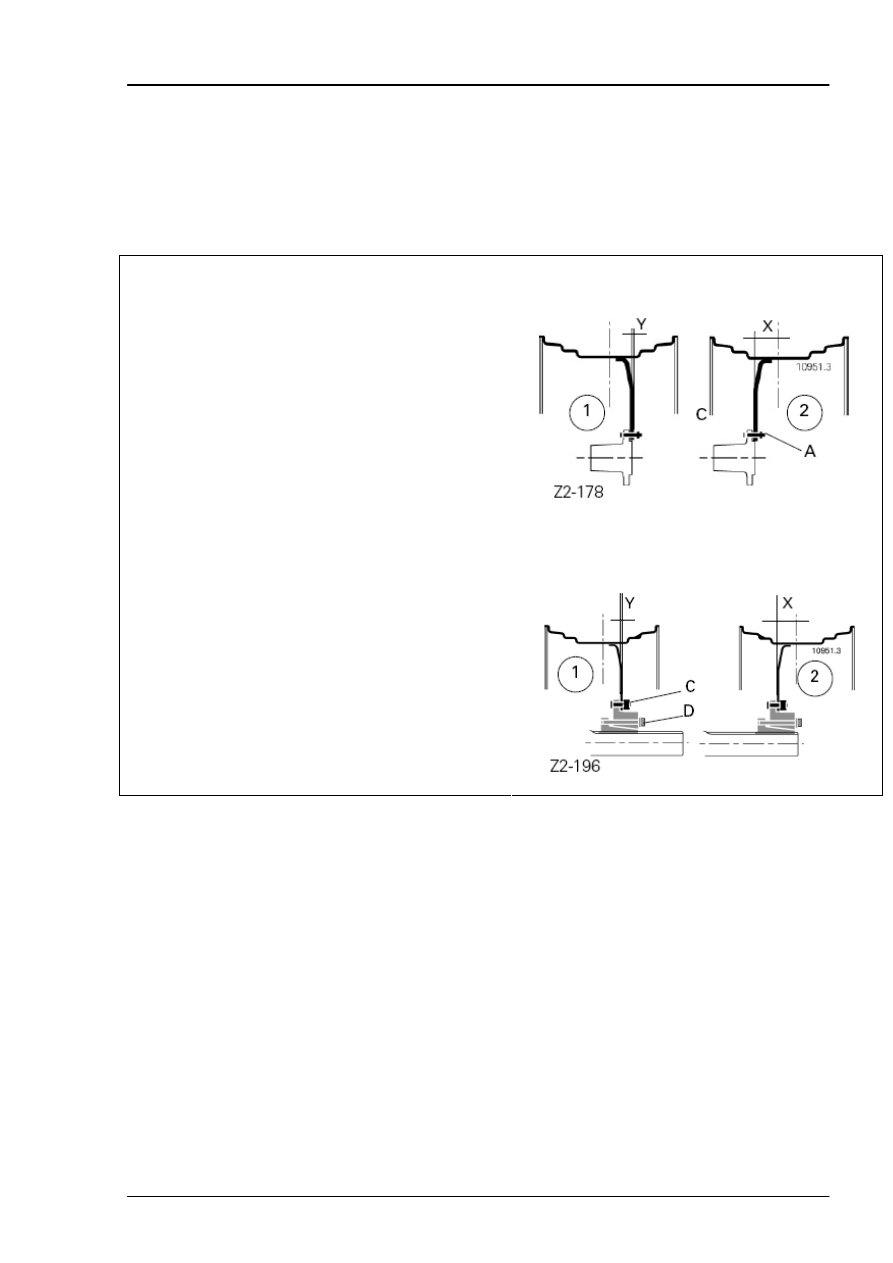

Фиксированные стальные колеса, правый вал.



Смещение Х = 75 мм (29,5")
Толщина обода Y = 15 мм
(5,9")







Конструктивная ширина
колеи 1

МИН.

МАКС.

Усиленная ступица Ø 82

1592 (62.68")

1885 (74.21")

Усиленная ступица Ø 95

1685 (66.34")

1991 (78.39")

Воронка с уплотнением Ø 95

1685 (66.34")



1991 (78.39")









Конструктивная ширина
колеи 1





Усиленная ступица Ø 82

1922 (75.67")

2215 (87.20")

Усиленная ступица Ø 95

2015 (79.33")

2321 (91.38")

Воронка с уплотнением Ø 95

2015 (79.33")



2321 (91.38")









Момент затяжки: С. от 64 до 68 Нм; D. от 35 до 46 Нм



Рис. 59



5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

5.22.3  Изменение положения колес

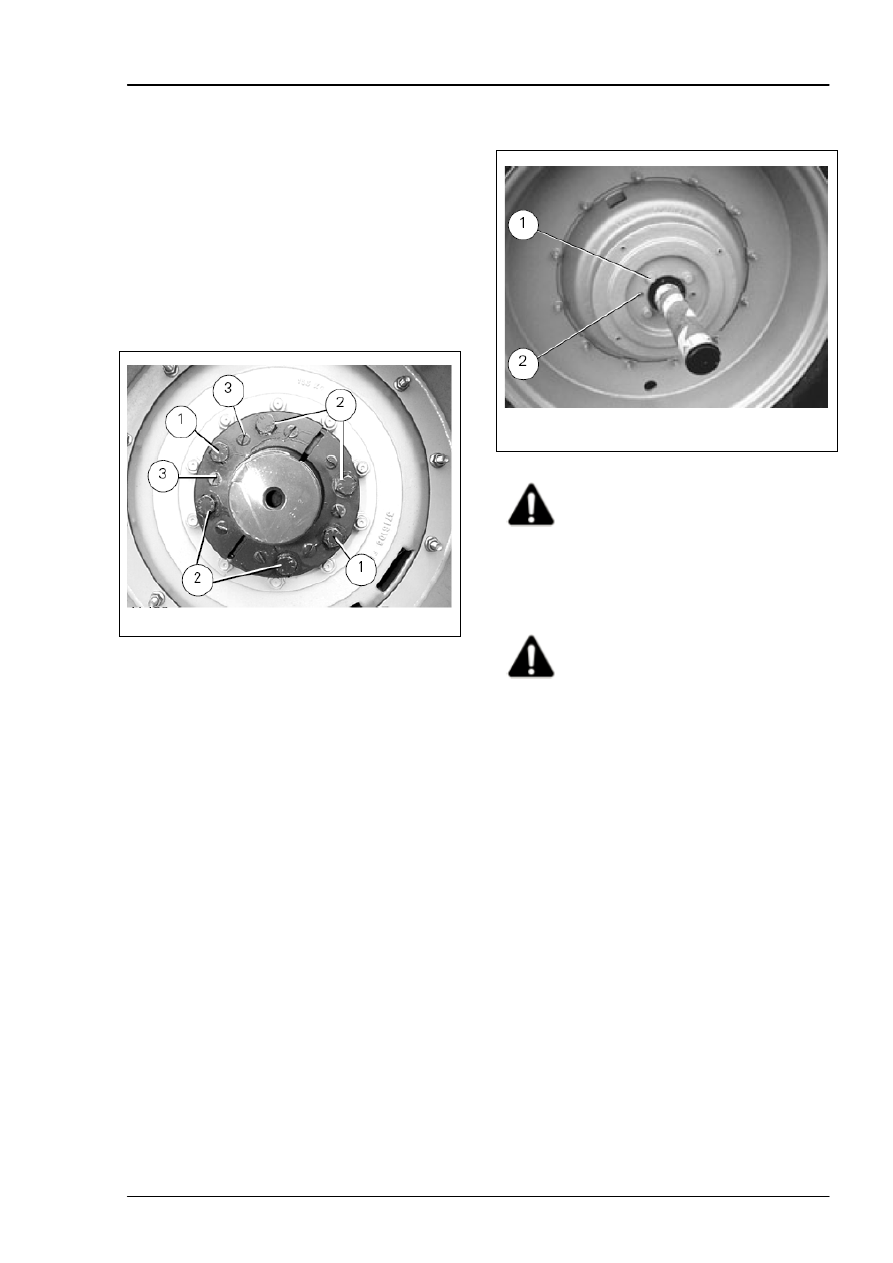

Регулировка положения колес на валу (полуконическая
ступица) (рис. 58)
-

Поднимите заднюю часть трактора с земли и
осторожно закрепите его.

-

Отпустите крепежные болты (1) на полуконической
ступице примерно на три оборота.

-

Вывинтите 4 крепежных болта (2) и установите в
отверстия (3).

-

Затягивайте их попеременно, пока полуконическая
ступица не освободится от фиксированной ступицы.

-

Установите 6 болтов (3) в их отверстия и затяните,
обращая внимание на центрирование двух половин
конуса.

-

Попеременно затяните болты на каждой половине
конуса с нужным моментом (рис. 59).






V 428

Рис. 60




Длинные прямолинейные валы
2 возможные регулировки:
1.

Путем передвижения колеса в сборе по валу

2.

Путем регулировки колес передней оси


Фиксированные чугунные колеса
2 регулировки:
1.

Путем передвижения колеса в сборе по валу

2.

Путем изменения смещения колеса.

ПРИМЕЧАНИЕ: При изменении смещения колеса
возможно потребуется снять шины и установить
камеры таким образом, чтобы клапаны расположились
в противоположных отверстиях камеры.

5.22.4  Регулировка положения колеса на валу
(Рис. 61)
-

Поднимите заднюю часть трактора с земли и
осторожно закрепите его. Вывинтите 2 из 4 болтов
(1), крепящих диски к конусным ступицам.

-

Смажьте два вывинченных болта и закрутите их в
отверстия (2). Затягивайте их, пока диск не
освободится от ступицы.

-

Если ступица свободно не соскальзывает, можно
использовать клин или монтировку, чтобы открыть
ступицу.






V 602

Рис. 61









ОСТОРОЖНО: Никогда не смазывайте
поверхность конуса перед
установкой колеса, так как грузы
могут разлететься под действием
затягивания.


ПРИМЕЧАНИЕ: Если ступица свободно не
соскальзывает, можно использовать клин или
монтировку, чтобы открыть ступицу.





ОСТОРОЖНО: При выполнении этих
работ находитесь на безопасном
расстоянии от ступицы, так как
инструменты могут внезапно
вылетать.


Выкрутите 2 болта, используемых ранее для разделения
колеса и ступицы и установите их в отверстия, где они
находились ранее.
Затяните с моментом, указанным в таблице (рис. 62).










































5.33

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Колеса с чугунным диском; ступица состоит из двух полуконических ступиц









Конструктивная ширина колеи 1

МИН.

МАКС.

Усиленная ступица Ø 82

1691 (66.57")

1981 (77.99")



Усиленная ступица Ø 95

1784 (70.24")

2088 (82.20")



Воронка с уплотнением Ø 95

1784 (70.24")

2088 (82.20")











Конструктивная ширина колеи 2

МИН.

МАКС.

Усиленная ступица Ø 82

2021 (79.57")

2311 (90.98")



Усиленная ступица Ø 95

2113 (83.19")

2417 (95.16")



Воронка с уплотнением Ø 95

2113 (83.19")

2417 (95.16")











Конструктивная ширина колеи 3

МИН.

МАКС.

Усиленная ступица Ø 82

1411 (55.55")

1702 (67.01")



Усиленная ступица Ø 95

1504 (59.21")

1808 (71.18")



Воронка с уплотнением Ø 95

1504 (59.21")

1808 (71.18")











Конструктивная ширина колеи 4

МИН.

МАКС.

Усиленная ступица Ø 82

1741 (68.54")

2032 (80")



Усиленная ступица Ø 95

1834 (72.20")

2138 (84.17")



Воронка с уплотнением Ø 95

1834 (72.20")

2138 (84.17")











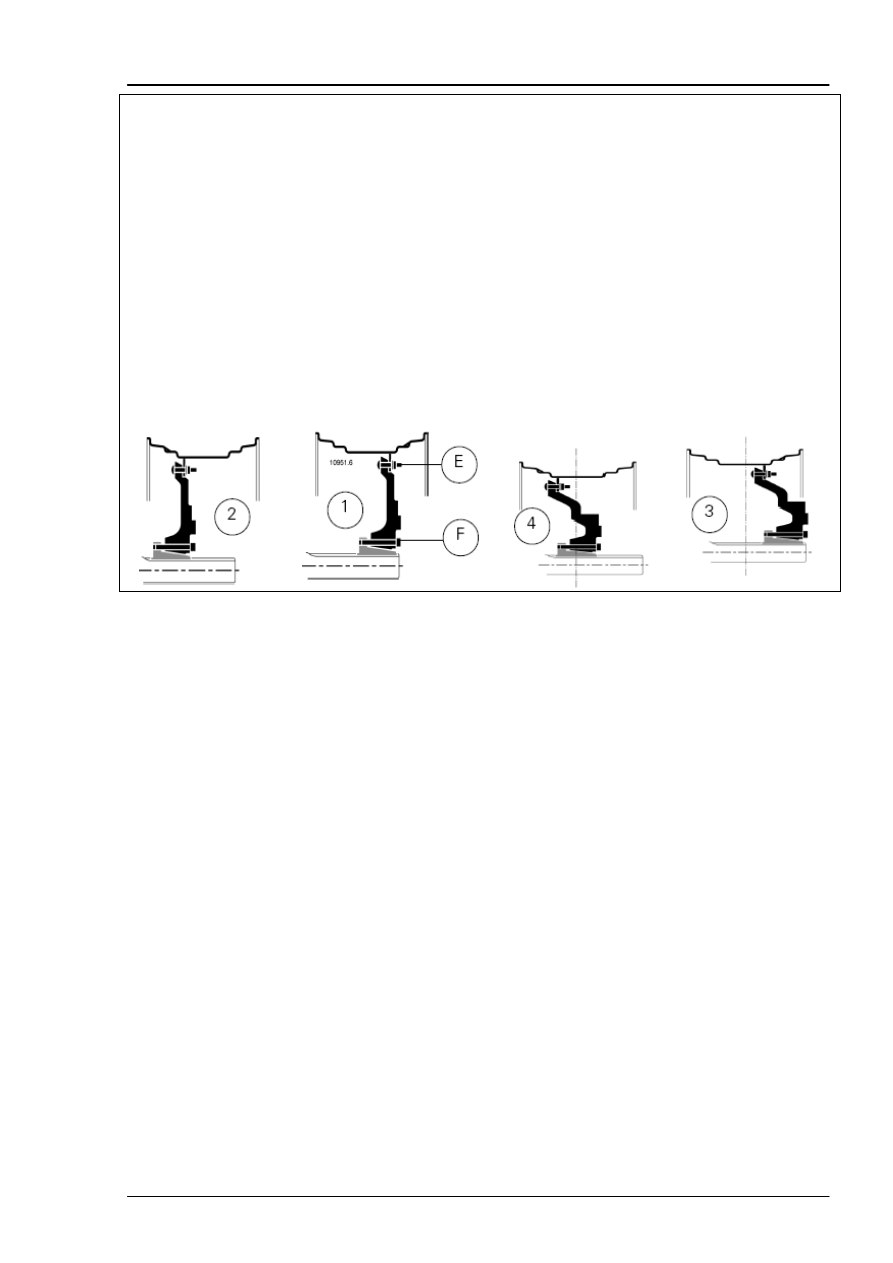

Момент затяжки: Е. от 25 до 35 Нм; F. от 35 до 46 Нм











Рис. 62
