5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА










































5.40

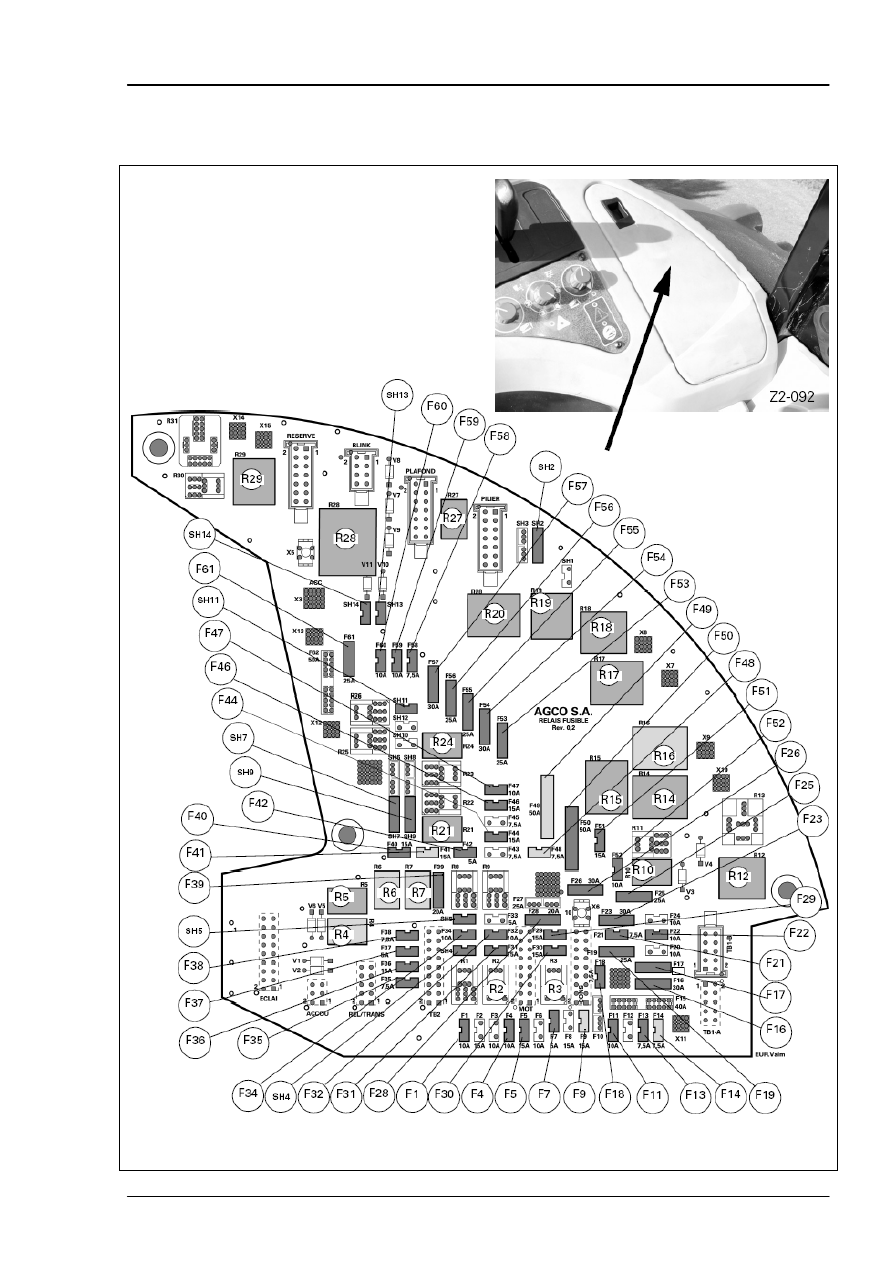

5.24 ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Замену предохранителя нужно выполнять другим
предохранителем с такими же параметрами

(Европейская версия Dynashift  с двигателем SISU)





Z2-380-01-04

Рис. 68






5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА






№

А

НАЗНАЧЕНИЕ

SH5

10   Ближний свет

SH7

15   Указатели поворота

SH9

15   Указатели поворота

SH11 15

 Указатели поворота

SH13

15   Указатели поворота

SH14 15

 Указатели поворота

R3



Электронный модуль управления подачей
топлива (ECM)

R4



Фонари заднего хода (опция)

R5



Стоп-сигналы

R6



3-ий золотниковый клапан

R7



4-ый золотниковый клапан

R10



Электрическая розетка

R12



Таймер дворников

R14



Кондиционирование воздуха

R15



+ зажигание вкл.

R16



Подвеска кабины (опция)

R17



Передние рабочие фары

R18



Задние рабочие фары

R19



Задние рабочие фары на крыльях

R20



Рабочие фары на трапе

R21



Контрольная лампа левого поворота

R24



Контрольная лампа левого поворота

R27



Проблесковый маячок

R28



Блок контрольных ламп указателей
поворота

R29



Компрессор кондиционера

R30



Стояночная блокировка (опция)

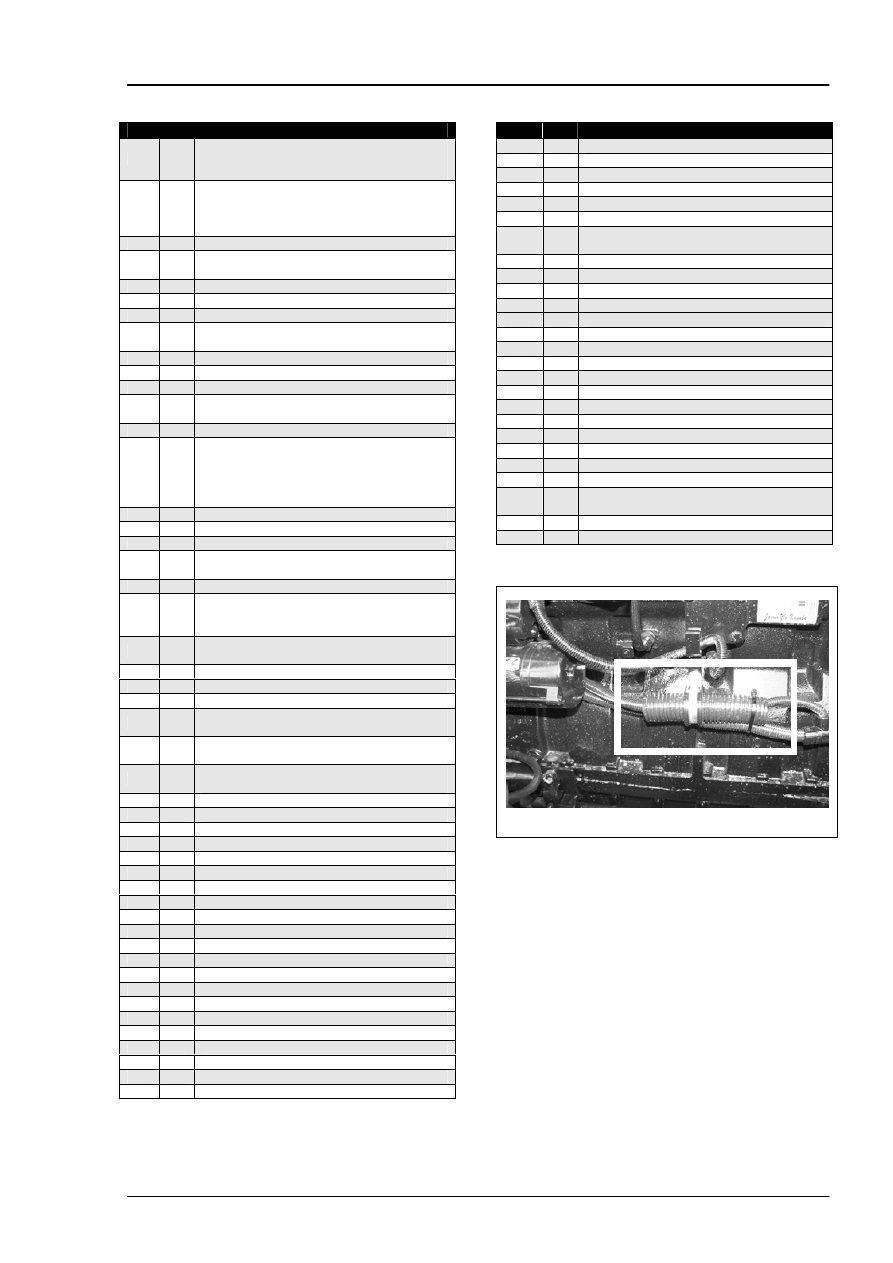

Предохранитель 175 А, расположенный возле
стартера, защищает силовой кабель.





Z2-111

Рис. 69





№

А

НАЗНАЧЕНИЕ

F1

10

Передний правый и задний левый боковые
фонари, переключатели задних фонарей,
консоли, прикуриватель

F4

10

Приборная панель, Autotronic III, коробка
передач, дифференциал, полный привод,
переключатель в кабине нейтрального
положения МОМ и медленного хода

F5

15

Стоп-сигналы

F7

5

Электронный модуль подачи топлива
(ECM), реле фонарей заднего хода

F9

15

Передняя ось с подвеской (опция)

F11   10

Компрессор кондиционера воздуха

F13   7,5   Модуль рабочих фар

F14   7,5

Зеркало заднего хода с электрическим
управлением (опция)

F16   30

Электромагнитный клапан ТНВД

F17   3

Переключатель тормоза

F18   7,5   Сцепка/диагностика

F19   25

Пневматическое сидение, подогрев
топлива

F21   7,5   Сцепка

F22   10

Пусковой переключатель, переключатели
BOC/TOC, рычаг управления Dynashift на
руле, датчик педали акселератора, зуммер
стояночного тормоза

F23   30

Прикуриватель

F25   25

Аварийная световая сигнализация

F26   30

Электрическая розетка

F28   20

Электронный модуль управления подачей
топлива (ECM)

F29   15

Авто III / Авто IV

F30   15

Модуль управления подачей топлива
(ECM), термостат

F32   10

Электронный модуль управления подачей
топлива (ECM)

F34   10

Ближний свет

F35   7,5   Звуковой сигнал
F36   15

Габаритные огни

F37   5

Предохранительный пусковой
переключатель сцепления

F38   7,5

Передний левый и задний правый боковые
фонари, подсветка приборной панели

F39   20

Переключатель боковых фонарей,
габаритные огни на поручнях

F40   15

Указатель левого поворота

F41   15

3-ий и 4-ый золотниковые клапаны (опция)

F44   15

Указатель правого поворота

F46   15

Дворник заднего стекла

F47   10

Радио

F48   7,5   Передний мост с подвеской (опция)
F49   50

Подвеска кабины (опция)

F50   50

Кондиционирование воздуха

F51   15

Приборная панель

F52   10

Электрическая розетка

F53   25

Дворник ветрового стекла

F54   30

Передние рабочие фары

F55   25

Задние рабочие фары

F56   25

Задние рабочие фонари на крыльях

F57   30

Рабочие фонари трапа

F58   7,5   Модуль рабочих фонарей
F59   10

Проблесковый маячок

F60   10

+ зажигание на реле управления

F61   25

Аварийная световая сигнализация

SH2   30

Fender and rail work headlights

SH4   15

Габаритные огни










































5.41

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

5.26 ОБРАЩЕНИЕ С ТОПЛИВОМ,

ХРАНЕНИЕ И ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ

5.26.1  Дизельное топливо
Прежде чем начать работу с топливом, заправку баков и
т. п. выполните следующие требования:
Ни в коем случае к дизельному топливу нельзя
добавлять бензин, спирт, газохол, смесь дизельного
топлива со спиртом, так как при этом существенно
усиливается опасность пожара и взрыва.В закрытом
пространстве, каким является топливный бак, эти смеси
гораздо опаснее чистого бензина. НЕ используйте эти
смеси. Кроме того, смесь дизельного топлива со спиртом
не допускается к использованию из-за возможного
отрицательного влияния на смазывание топливной
системы. Протрите место вокруг заливной горловины
бака. Заправляйте бак ежедневно, чтобы предотвратить
конденсацию ночью.
Никогда не открывайте бак и не заправляйте трактор при
работающем или горячем двигателе.
При заправке бака следите за заправочным пистолетом.
НЕ курите
Не заливайте полный бак. Оставьте пространство для
расширения и немедленно протрите пролитое топливо.
В случае потери оригинальной крышки бака, замените ее
другой оригинальной крышкой и надежно закрутите.
Крышки других поставщиков могут не подойти.
Выполняйте надлежащий уход за оборудованием.





ПРЕДУПРЕЖДЕНИЕ: Дизельное
топливо огнеопасно. Избегайте
открытого огня. Не курите во время
заправки бака или закачивания
топлива в двигатель. Вытирайте
пролитое топливо. Любой материал,
на который попало топливо,
необходимо поместить в безопасное
место.
Если топливо, находящееся под
высоким давлением, попало на кожу,
немедленно промойте пораженное
место водой и обратитесь за
медицинской помощью.





5.26.1.1Спецификации рекомендуемого топлива
Используемое дизельное топливо должно
соответствовать стандарту DIN EN 590. Чтобы получить
полную мощность и производительность Вашего
двигателя, используйте высококачественное топливо.
Спецификации рекомендуемого топлива перечислены
ниже:


Цетан № 45 минимум



Вязкость 2,0 … 4,5 мм

2

/с при 40°С



Плотность 0,820/0,860 кг/л при 15°С



Содержание серы 0,20% от массы, максимум



Перегонка 85% при 350°С



Содержание воды максимум 200 мг/кг.


Цетановое число
Цетановое число показывает способность топлива к
воспламенению. Топливо с низким цетановым числом
может вызвать проблемы при холодном запуске и
отрицательно сказаться на сгорании.

Вязкость
Вязкость – это сопротивление при движении потока,
если она находится за пределами указанного диапазона,
то это может повлиять на производительность
двигателя.

Содержание серы
Высокое содержание серы может вызвать
преждевременный износ двигателя.

Перегонка
Перегонка является показателем  для различных
углеводородов топлива. Высокое количество легких
углеводородов может отрицательно влиять на сгорание.

Низкотемпературное топливо
Для работы двигателя при температуре ниже 0°С может
применяться специальное топливо. Оно имеет низкую
вязкость, а также ограниченное образование парафина
при низких температурах. Если произойдет образование
парафина, то прекратится подача топлива через фильтр.
Если Вам нужна консультация по вопросам регулировки
двигателя или периодичности замены масла в связи с
имеющимся топливом, обращайтесь к Вашему
ближайшему дилеру AGCO.











































5.42

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА










































5.43


Советы по использованию топлива в холодную
погоду

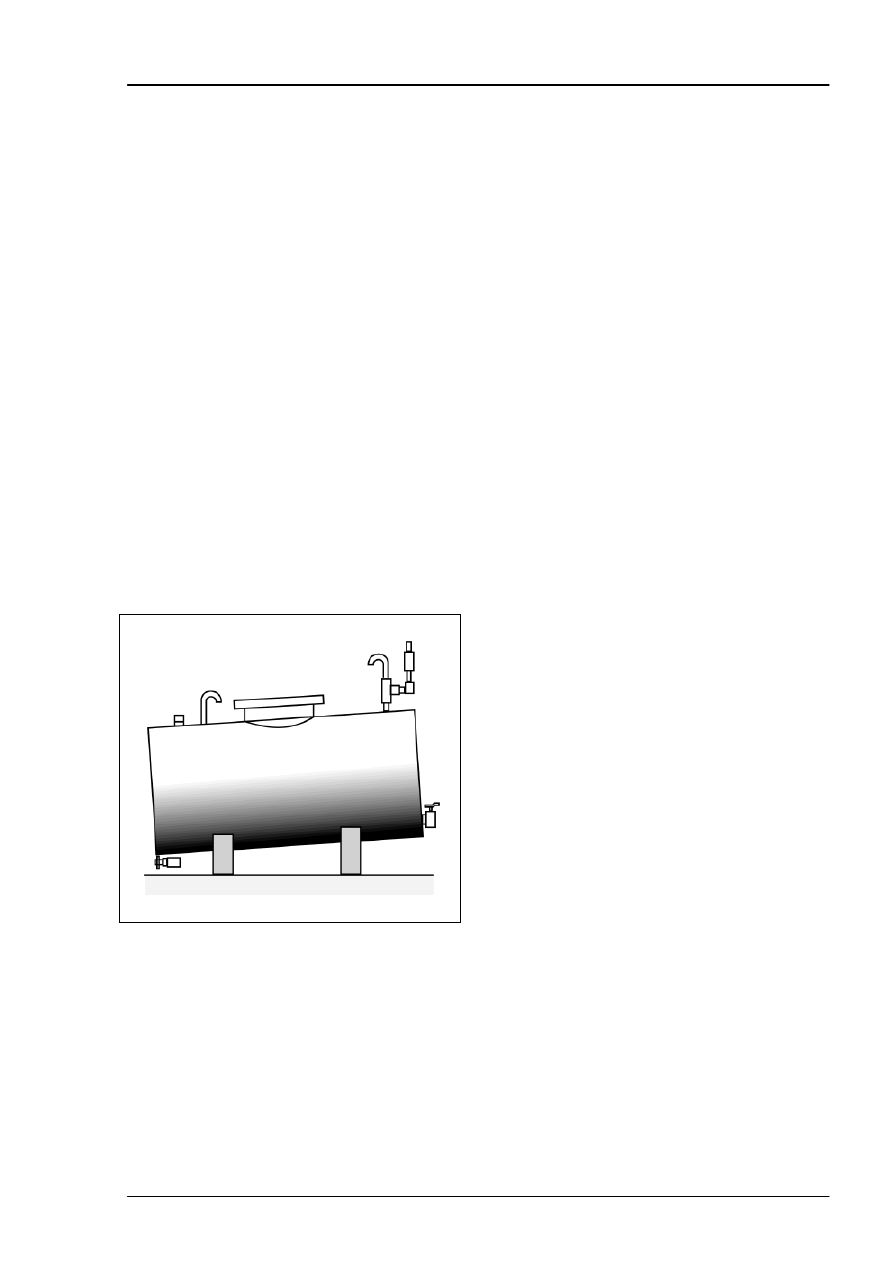

5.26.2  Условия хранения топлива
(Рис.70)

1.

В холодную погоду дизельное топливо становится
более вязким и в мен образуется больше частичек
парафина. Если не принять соответствующих мер,
это может вызвать проблемы в работе.

Особое внимание нужно уделять чистоте топлива.
1.

Никогда не мойте изнутри емкости или другие части
топливной системы ветошью, оставляющей ворс.

2.

Количество хранящегося топлива не должно быть
большим: примерно 10 000 литров (2 200 имперских
галлонов, 2 650 американских галлонов.

2.

Следует отдавать предпочтение подземному
хранению топлива.



3.

Топливный резервуар должен быть закрыт крышкой
и стоять на опорах, достаточно высоко для того,
чтобы трактор можно было заправлять самотеком.
В резервуаре должен быть люк достаточного
размера, чтобы можно было выполнять его
промывку. Наружный кран должен располагаться
примерно на 75 мм (3 дюйма) над дном резервуара,
чтобы вода и шлам оседали на дне. Должна также
быть и фильтрующая съемная сетка. Резервуар
должен располагаться под уклоном около 4 см на
метр (1/2 дюйма на фут) в противоположную от
крана сторону (к дренажной пробке).

ВАЖНО: Защита окружающей среды – подземное
хранение топлива должно соответствовать
требованиям действующего законодательства.

Если это невозможно, поместите топливный резервуар

или бочку в место, защищенное от холода, ветра и
влаги.

3.

После заполнения резервуара слейте первые 5
литров (1,1 имп. галлона, 1,3 галлона США) в бочку,
прежде чем заправлять бак. После окончания
заправки трактора вылейте оставленное топливо
обратно в резервуар.

4.   Прежде чем использовать топливо или заправлять

им трактор, дайте ему отстояться на протяжении 24
часов.

4.

Изолируйте все открытые трубы. Все трубы должны
иметь небольшую длину и подлежать демонтажу
при необходимости.

5.

Регулярно промывайте топливные резервуары, в
среднем – каждые пять лет, более часто – в
условиях холодного климата.

5.

Запасайтесь "зимним" топливом в холодное время
года.

Периодически очищайте отстойник топливного фильтра.

6.

Регулярно сливайте с резервуара воду,
образованную вследствие конденсации.

Не делайте отверстий в топливном фильтре.
Обеспечьте постоянное наличие запасного фильтра.
Если случится засорение из-за образования парафина,
смена фильтра в большинстве случаев делает
возможным запуск двигателя.

7.

Перемешивайте остатки топлива, чтобы избежать
порчи старого топлива и осадка воды и посторонних
веществ.

8.

Не используйте остатки топлива перед
использованием новых запасов; при заправке с дна
резервуара увеличивается опасность повреждения
топливной системы.



5.27 ХРАНЕНИЕ ТРАКТОРА



Если предполагается длительный простой трактора без
работы, необходимо предпринять определенные меры
для его защиты. Для получения более подробной
информации свяжитесь с Вашим дилером или агентом.





V 123

Рис. 70
