Тракторы MF серии 6400. Руководство - часть 13

4. ЭКСПЛУАТАЦИЯ

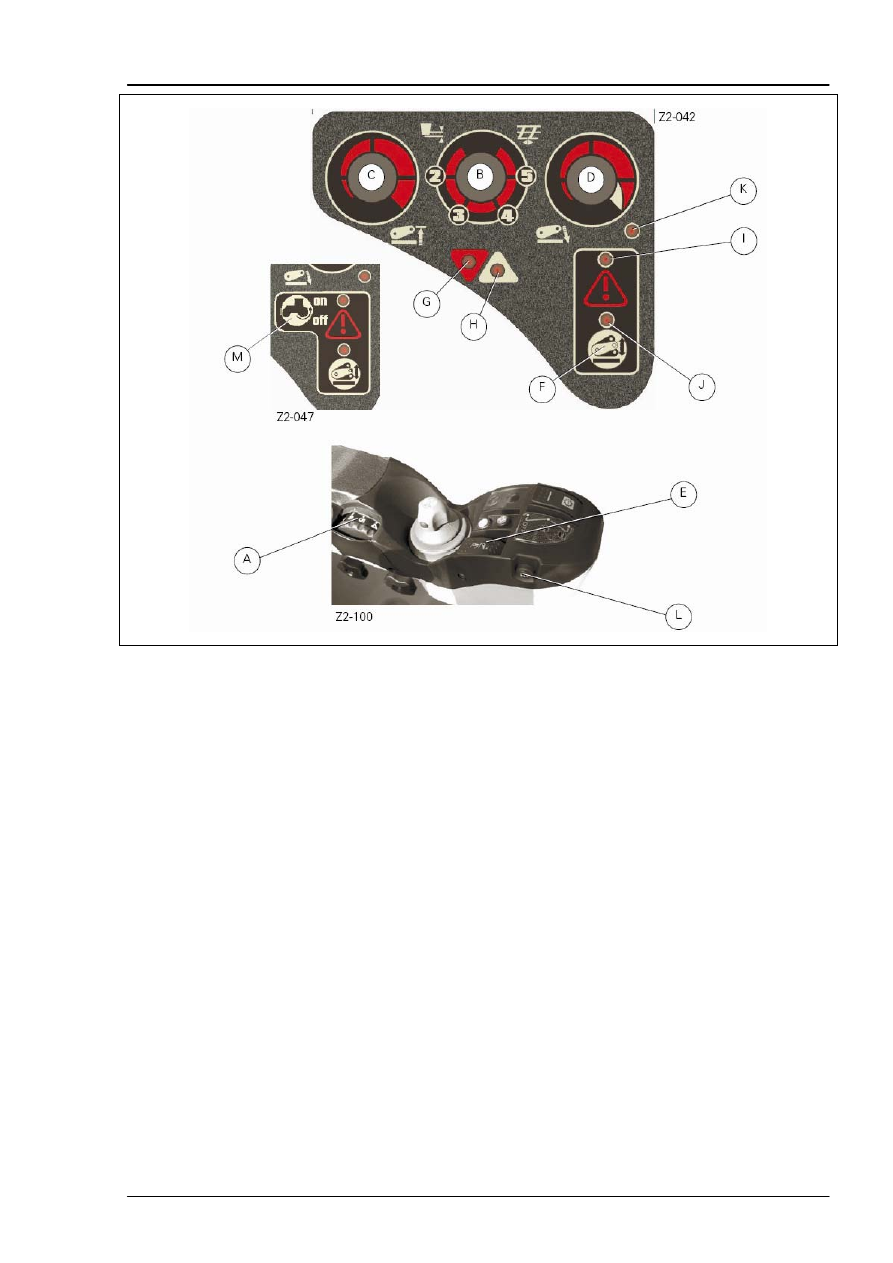

Рис. 28



4.12 ЭЛЕКТРОННАЯ СЦЕПКА

(Рис. 28)
A.  Ручка настройки высоты и глубины
B.  Ручка выбора функции: положение, использование разнотипных устройств, тяга
C.  Ручка настройки максимальной высоты подъема
D.  Настройка скорости ручного или автоматического опускания
E.  Переключатель подъема и опускания с нейтральным положением
F.  Ручка управления системой активной транспортировки
G.  Контрольная лампа опускания сцепки
H.  Контрольная лампа подъема сцепки
I.

Контрольная лампа блокировки консоли и неисправностей в работе

J.

Контрольная лампа системы активной транспортировки

K.  Контрольная лампа автоматического управления скоростью опускания
L.

Быстрый подвод плуга к земле

M.  Активный контроль пробуксовки колес (опция)










































4.18

4. ЭКСПЛУАТАЦИЯ

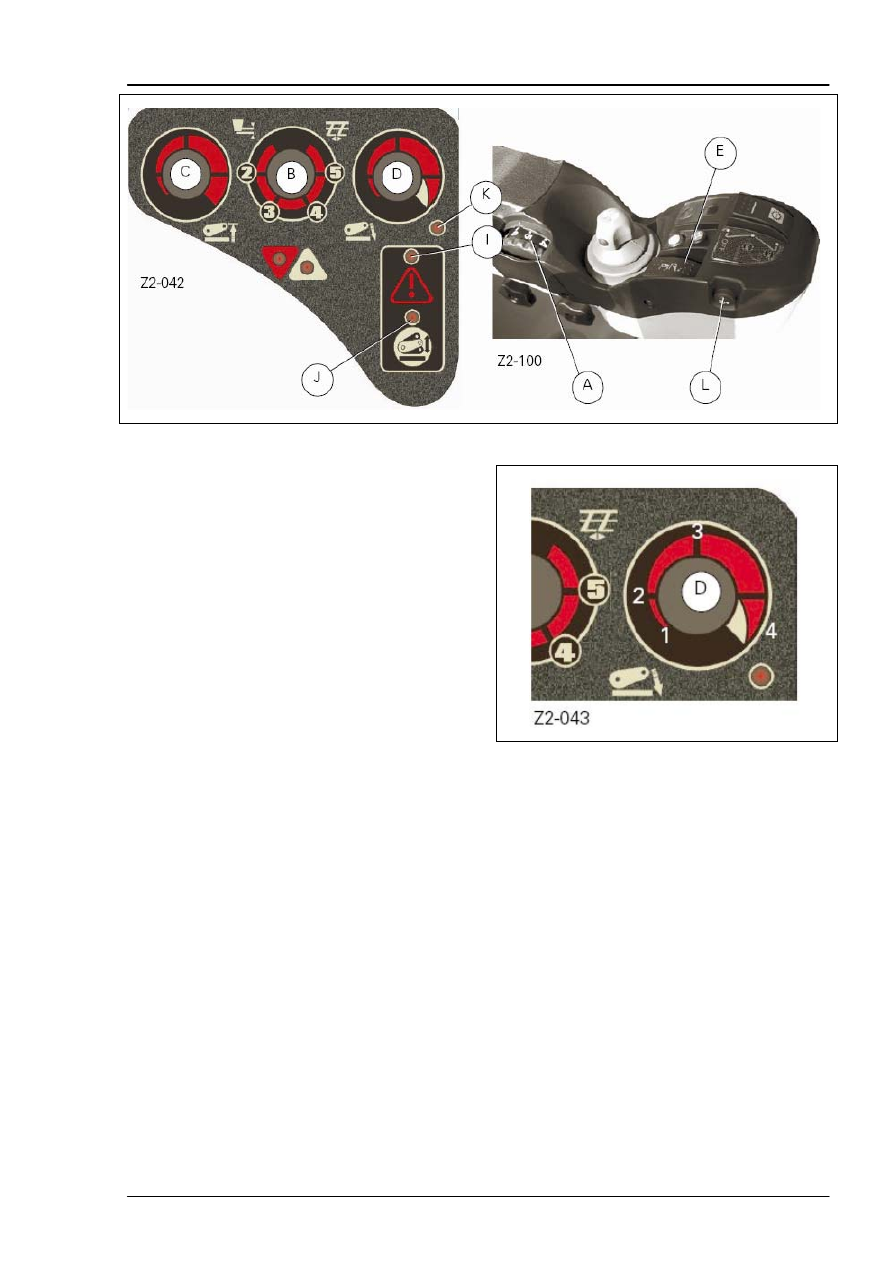

Рис. 29



4.12.1

Установка навесного оборудования с
сидения оператора

Запустите двигатель. Засвечиваются контрольные
лампы I, J и K.
-

Контрольные лампы J и K гаснут примерно через 0,5
секунды.

-

Контрольная лампа I остается светиться до
включения консоли.

-

Отрегулируйте ручки управления.

-

Передвиньте ручку выбора функции В (рис. 28) по
часовой стрелке, в положение минимального
управления.

-

Передвиньте переключатель подъема и опускания
Е в поднятое положение.

-

Засвечивается контрольная лампа Н.



4.12.2

Опускание

Чтобы опустить сцепку, проверните ручку А по часовой
стрелке. После этого засвечивается контрольная лампа
G.
В автоматическом режиме скорость опускания
управляется двумя параметрами: весом навесного
оборудования и скоростью движения трактора. Когда
выбран этот режим, светится контрольная лампа К.
Обозначения на рисунке 30:
1.

Положение блокировки опускания.

2.

Скорость опускания низкая.

3.

Скорость опускания высокая.

4.

Автоматический режим.







Рис. 30



4.12.3

Подъем

Чтобы поднять сцепку, проверните ручку А против
часовой стрелки. После этого засвечивается
контрольная лампа Н.

4.12.4

Управление глубиной

Ручка А в положении от 1 (минимум) до 7 (максимум)
определяет рабочую глубину.
Когда ручка находится в положениях 8 и 9, сцепка
работает в плавающем режиме.










































4.19

4. ЭКСПЛУАТАЦИЯ

4.12.5

Установка навесного оборудования с
использованием внешних органов
управления

Для того, чтобы использовать внешние органы
управления (рис. 31) переключатель подъема и
опускания Е должен находиться либо в нейтральном
положении, либо в положении опускания.




ОПАСНОСТЬ: При выходе из кабины
всегда устанавливайте рычаг
коробки передач и
повышенных/пониженных передач в
нейтральное положение.
Затяните стояночный тормоз.


Когда переключатель Е находится в нейтральном
положении или в положении опускания, при нажатии на
внешние кнопки управления сцепка будет подниматься
или опускаться.

ПРИМЕЧАНИЕ: Движение подъемных рычагов
прекращается сразу же после отпускания кнопки.
При использовании внешних органов управления
скорость опускания составляет 70% от максимальной
скорости (настройка скорости D не работает).
Из соображений безопасности при работе внешних
органов управления находящиеся в кабине органы
управления отключаются.

Для повторного включения органов управления в кабине
нажмите переключатель Е (рис. 32).







Z2-044

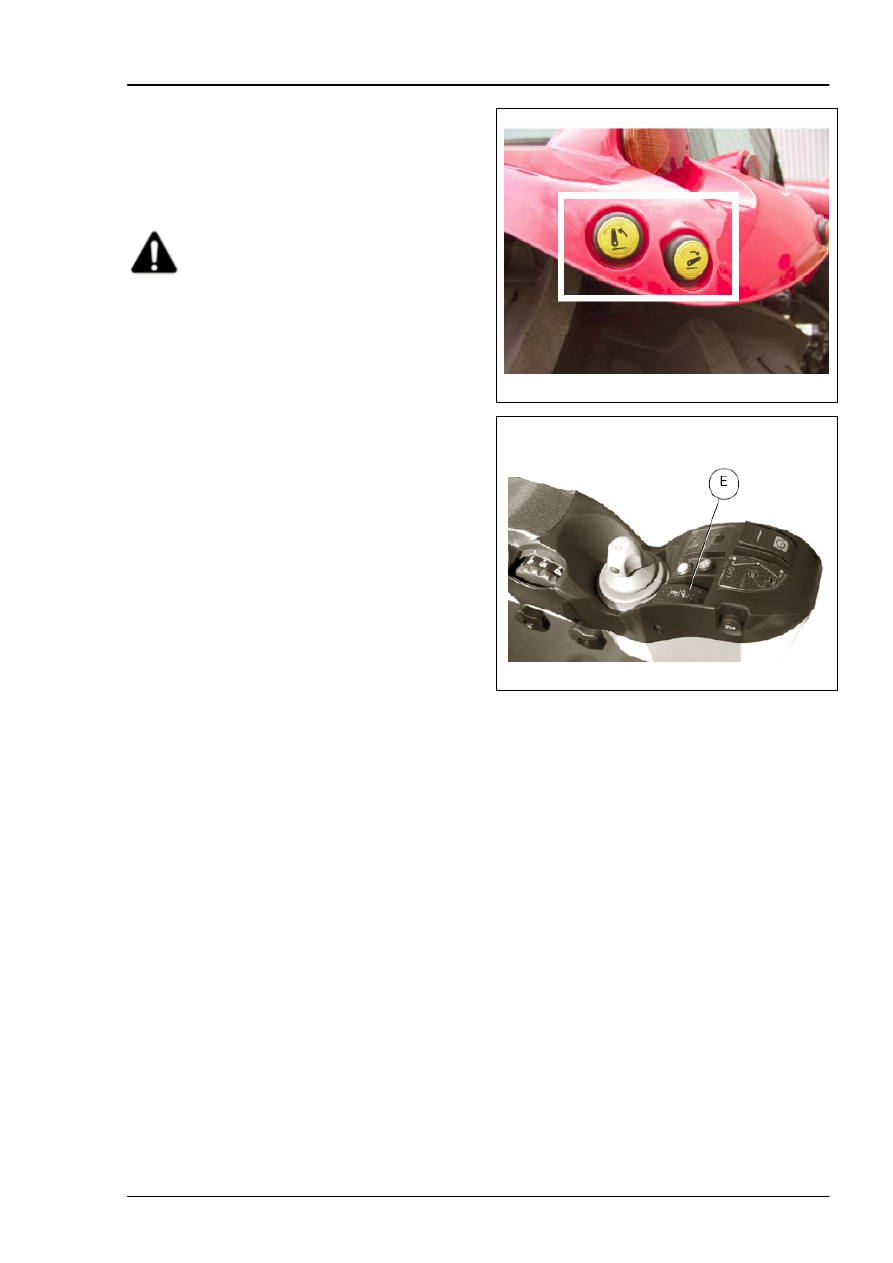

    Рис. 31







Z2-100

    Рис. 32










































4.20

4. ЭКСПЛУАТАЦИЯ

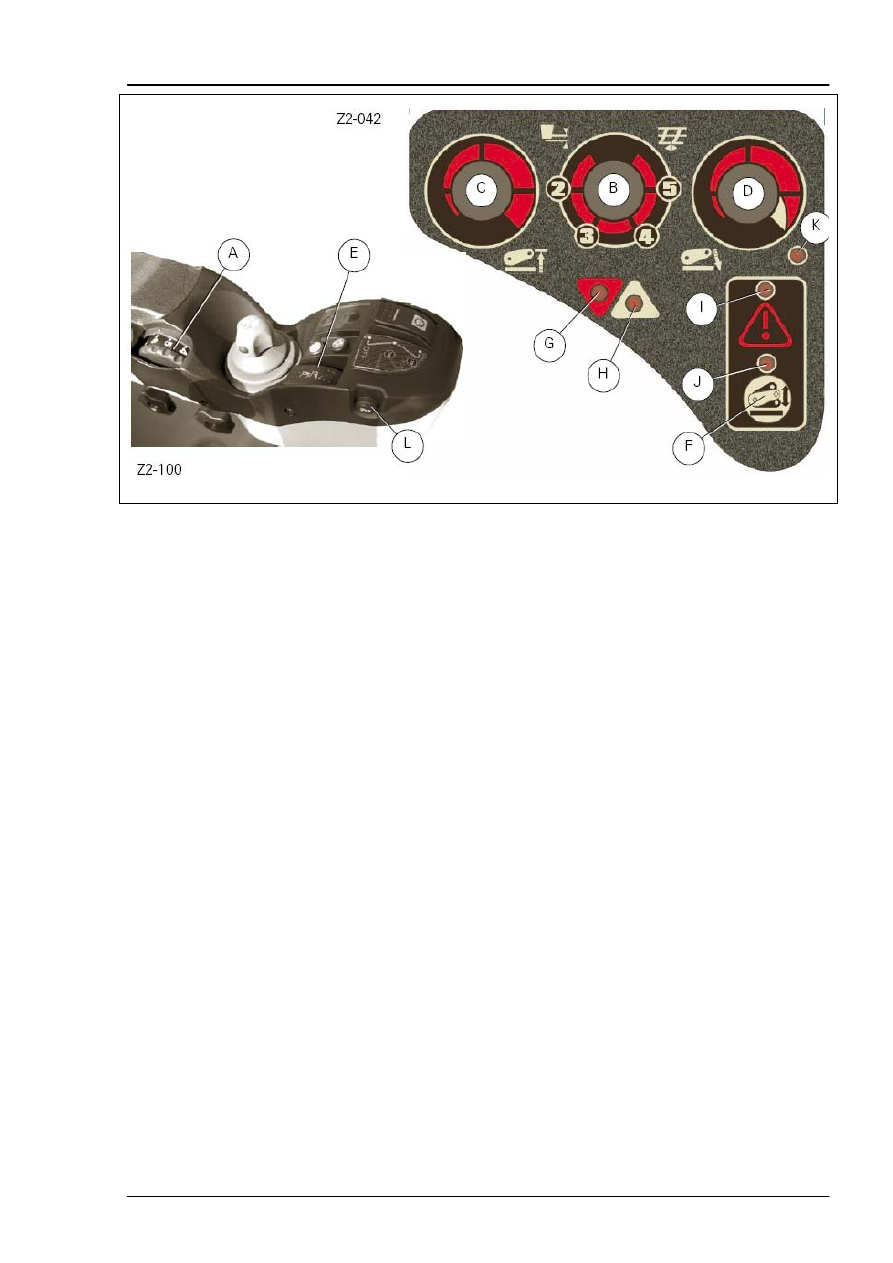

Рис. 33



4.12.6

Транспортировка

-

Выберите минимальное положение с помощью
кнопки В, рис. 33.

-

Установите максимальную высоту сцепки в
соответствии с высотой транспортного
оборудования, используя для этого кнопку
регулировки высоты С. Начинайте с минимального
положения.
Передвиньте ручку D в положение 1 (замок).

4.12.7

Включение системы контроля
транспортировки

-

Система работает автоматически, когда кнопка F
нажата; контрольная лампа J светится.

-

Чтобы отключить функцию, нажмите кнопку F.

4.12.8

Быстрый подвод плуга

-

Передвиньте переключатель Е в положение
опускания, нажмите и удерживайте кнопку L, чтобы
сработала функция быстрого подвода.

4.12.9

Использование во время работы

-

С помощью ручки С настройте максимальное
положение по высоте.

-

С помощью ручки D настройте максимальную
скорость опускания.

-

С помощью переключателя В выберите режим
управления навесным оборудованием (тяга,
положение или тип устройства, или сочетание двух),
в зависимости от навесного устройства, состояния
почвы и типа работы.

-

С помощью ручки А отрегулируйте рабочую глубину.

-

Контрольные лампы подъема и опускания Н и G
указывают тип выполняемой работы.

4.12.10  Работа в начале гона
Установите переключатель подъема и опускания Е в
положение подъема. Сцепка поднимется на
предварительно заданную максимальную высоту С.
Чтобы вернуться к работе, установите переключатель Е
в положение опускания. Произойдет возврат к заданной
ранее глубине.

ПРИМЕЧАНИЕ: Предохранительное устройство
отключает систему сцепки при выключении
зажигания, остановке двигателя (зажигание
выключено), или при использовании внешних органов
управления.
Это устройство предназначено для предотвращения
случайного движения сцепки при изменении настроек на
консоли, когда трактор находится в неподвижном
состоянии.
Чтобы восстановить работу сцепки, передвиньте
переключатель Е в среднее положение, а затем – в
положение подъема. После этого работа сцепки
восстановится.
Перед восстановлением работы калькулятора ELC
убедитесь, что настройки А (глубина) и С (выбор) не
вызовут опасного движения сцепки или навесного
оборудования.










































4.21
