Тракторы MF серии 6400. Руководство - часть 10

4. ЭКСПЛУАТАЦИЯ

4.6

4.4.3

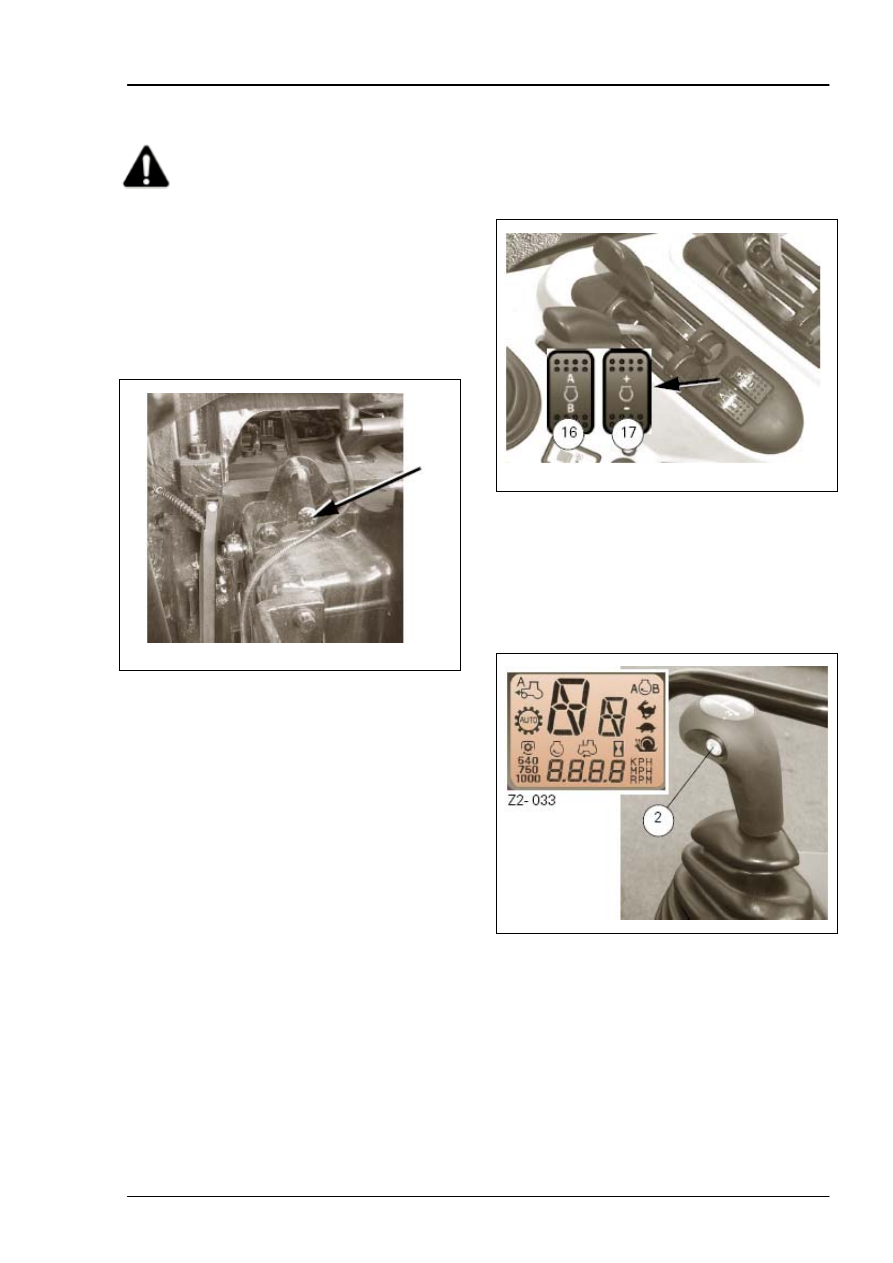

Буксировка трактора

ПРЕДУПРЕЖДЕНИЕ:
1. Транспортировка трактора на
прицепе (рекомендуется): двигатель
должен быть выключен. Во время

погрузки коробка передач должна находиться
нейтральном положении, рычаг пониженной
скорости должен

быть выключен.

2. Буксировка при неработающем двигателе.
Трактор можно буксировать на коротки
расстояния (менее одного километра), а рычаг
пониженной скорости должен быть включен.
Снимите стояночный тормоз (опция Park Lock),
затянув винт, расположенный на задней стороне
центрального корпуса (рис. 2). ВО ВРЕМЯ
БУКСИРОВКИ НЕ ПРЕВЫШАЙТЕ СКОРОСТЬ 5 КМ/Ч
(3,11 МИЛЬ В ЧАС).

Z2-312-08-03

Рис. 2

4.4.4

Предварительный выбор запомненных
соотношений А / В

Рис. 3. Эта функция позволяет оператору работать в
условиях постоянного переключения между двумя
скоростями двигателя, стабилизированных в
соответствии с выбранными настройками.
Запомненные соотношения скорости
1.

Выберите нужное соотношение, используя для
этого ручной или ножной акселератор. Удерживайте
кнопку памяти (А или В, поз. 16) в нажатом
состоянии на протяжении 1 или 2 секунд. Это
значение запоминается и активируется. Принцип
работы одинаков для обеих памятей (А и В),
значение остается в памяти даже при выключенном
зажигании.

Если не нужно выбрать скорость:
Удерживайте кнопку памяти (А или В) в нажатом
состоянии, не отпускайте ее, и скорость
увеличивается постепенно; отпустите кнопку после
достижения выбранной скорости, ее запоминания и
активизации.

Нажмите кнопку А или В, чтобы выделить или снять
выделение скорости, предварительно заданной кнопкой
17.
Каждый раз после нажатия кнопки 17 скорость вращения
двигателя увеличивается или снижается на 10 об/мин.

Постоянно удерживая кнопку, можно быстро увеличить
или сбросить скорость двигателя, которая подлежит
запоминанию.
ПРИМЕЧАНИЕ: При движении на предварительно
заданной скорости один раз нажмите на клавишу
выбранной памяти или на педаль тормоза, чтобы
автоматически перейти на холостые обороты.

Z2-026 Z2-118

Рис. 3

4.4.4.1

Переключение диапазонов передач

Для того, чтобы переключиться с положения ЗАЯЦ или с
положения ЧЕРЕПАХА (когда рычаг переключения
передач находится в нейтральном положении), включите
нужную передачу, удерживая переключатель 2 в
нажатом состоянии до полного достижения соотношения
(на приборной панели при этом засвечивается
соответствующая контрольная лампа).

V978

Рис. 4

ПРИМЕЧАНИЕ: При выполнении этой операции не
спешите, синхронизация переключения диапазонов с
ЗАЯЦ на ЧЕРЕПАХА невозможна, если скорость
превышает 8 км/ч (4,97 миль в час). Переключение с
положения ЧЕРЕПАХА на ЗАЯЦ невозможно, если
скорость превышает 13 км/ч (8,08 миль в час).

4. ЭКСПЛУАТАЦИЯ

4.4.5

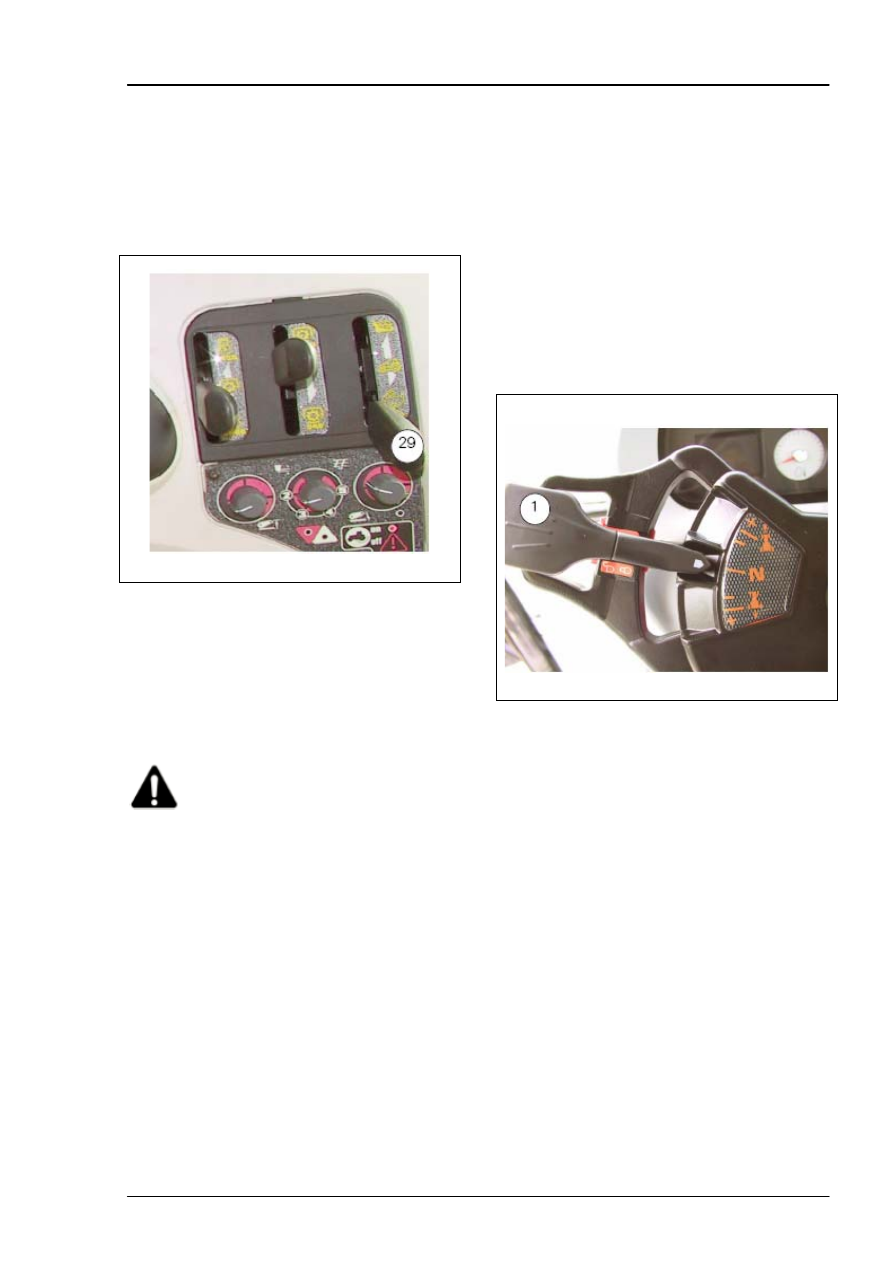

Узел медленного хода

(Рис. 5): Если трактор оснащен узлом медленного хода,
нормальная скорость движения достигается, когда рычаг
29 установлен в положение "Заяц/Черепаха", а
передаточное соотношение понижено (4:1), когда рычаг
передвинут в положение "Улитка". Предохранительный
механизм предотвращает непосредственное
переключение на "Заяц", минуя прохождение рычага 29
положения "Черепаха".

Z2-034

Рис. 5

ВАЖНО: Не передвигайте рычаг узла медленного хода,
если трактор не стоит неподвижно на месте. В
режиме медленного хода не используйте контргрузы
или водяной балласт.
Ни при каких обстоятельствах режим медленного хода
нельзя использовать для получения более высокой
тяги, чем тяга, которую можно получить в обычном
диапазоне. Чтобы избежать заклинивания системы,
передвигайте рычаг, по крайней мере, один раз в
месяц.

ОПАСНОСТЬ: Всегда, перед тем, как
покинуть кресло водителя,
установите рычаг переключения
передач и рычаг переключения
диапазонов передач в нейтральное
положение. Затяните стояночный
тормоз.

ПРИМЕЧАНИЕ: Если трактор работает в условиях,
при которых вода достигает уровня выше ступиц
колес, может произойти коррозионное повреждение
некоторых деталей. По вопросам защиты от воды
свяжитесь с Вашим дилером или агентом.
Невыполнение этих мер может стать причиной
недействительности гарантии.

4.4.6

Система Power Shuttle (в зависимости от
модели)

Рычаг управления расположен на левой стороне
рулевой колонки (рис. 6). Система Power Shuttle
используется для быстрого выбора режима работы при
движении вперед или назад. Таким образом, систему
можно использовать для переключения выбранной
передачи Dynashift и ручного выключения сцепления во
время переключения передач.

Использование:
Power

Shuttle:

передвиньте рычаг управления Power

Shuttle, поз 1, в нужное положение направления
движения, при этом включится соответствующий
индикатор. Теперь, когда трактор движется, любое
изменение направления движения выполняется
этим рычагом (поз. 1), при этом необходимость
отключать сцепление отпадает.

Z2-078

Рис. 6

Переключение 1-2-3-4 передачи: вместо того, чтобы
использовать педаль сцепления, выключите
сцепление, подняв рычаг Power Shuttle, поз. 1 в
направлении рулевого колеса и с помощью рычага
переключения передач выберите нужную передачу,
а затем отпустите рычаг Power Shuttle.

ПРИМЕЧАНИЕ: Когда трактор нагружен,
рекомендуется использовать педаль сцепления, как и
для точного маневрирования (установка навесного
оборудования и т. п.).

4.7

4. ЭКСПЛУАТАЦИЯ

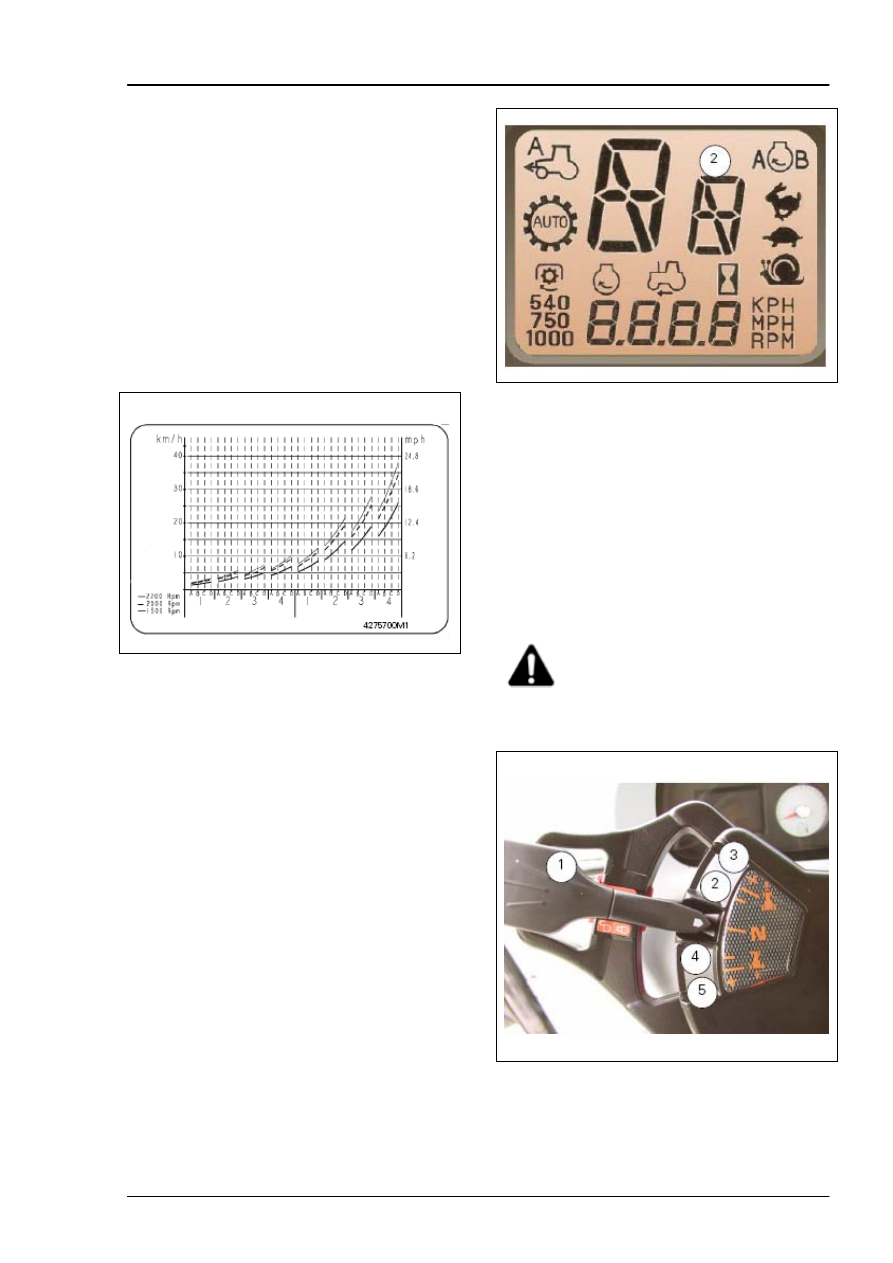

4.5 КОРОБКА ПЕРЕДАЧ

DYNASHIFT

4.5.1

Общие сведения

Модели, оснащенные коробкой передач Dynashift, имеют
четыре диапазона, переключение между которыми
осуществляется без отключения от нагрузки.

4.5.1.1

Последовательность механических передач

Сначала выберите нужное механическое соотношение
(1, 2, 3 или 4), а затем рабочее положение коробки
передач Dynashift (A, B, C или D). Благодаря этому
оператор может подстроить скорость движения трактора
к своим рабочим условиям, используя для этого только
соотношения Dynashift (рис. 7):
А: в плохих условиях работы
В: в лучших условиях работы.

Рис. 7

4.5.1.2

Использование

Использование механической коробки передач не
отличается от использования коробки передач на
стандартном тракторе.
Соотношения Dynashift можно выбирать путем
пошагового перемещения рычага (A, затем B, затем C,
затем D) или путем простого перемещения рычага
(непосредственно от A к D), положение отображается на
цифровом дисплее (поз. 2 рис. 8). Во втором случае
переключение от А к B, С и D производится
автоматически системой управления.
ПРИМЕЧАНИЕ: При остановке двигателя контрольная
лампа продолжает светиться, пока не упадет
давление в гидравлическом аккумуляторе.

Z2-033

Рис. 8

4.5.2

Выбор передаточного соотношения
Dynashift и Power Shuttle

Управление передаточным соотношением Dynashift
также осуществляется с помощью рычага управления
Power Shuttle, поз. 1 (рис. 9).
Нажмите рычаг в направлении + или -, чтобы
переключить передаточное соотношение Dynashift вверх
или вниз.
Положения выбора передач:
1: нейтральная
от 2 до 3: соотношения от А до D для движения вперед
от 4 до 5: соотношения от А до D для движения назад

ВАЖНО: При перемене направления движения скорость
трактора не меняется.

Z2-078

Рис. 9

4.8

4. ЭКСПЛУАТАЦИЯ

4.9

4.5.3

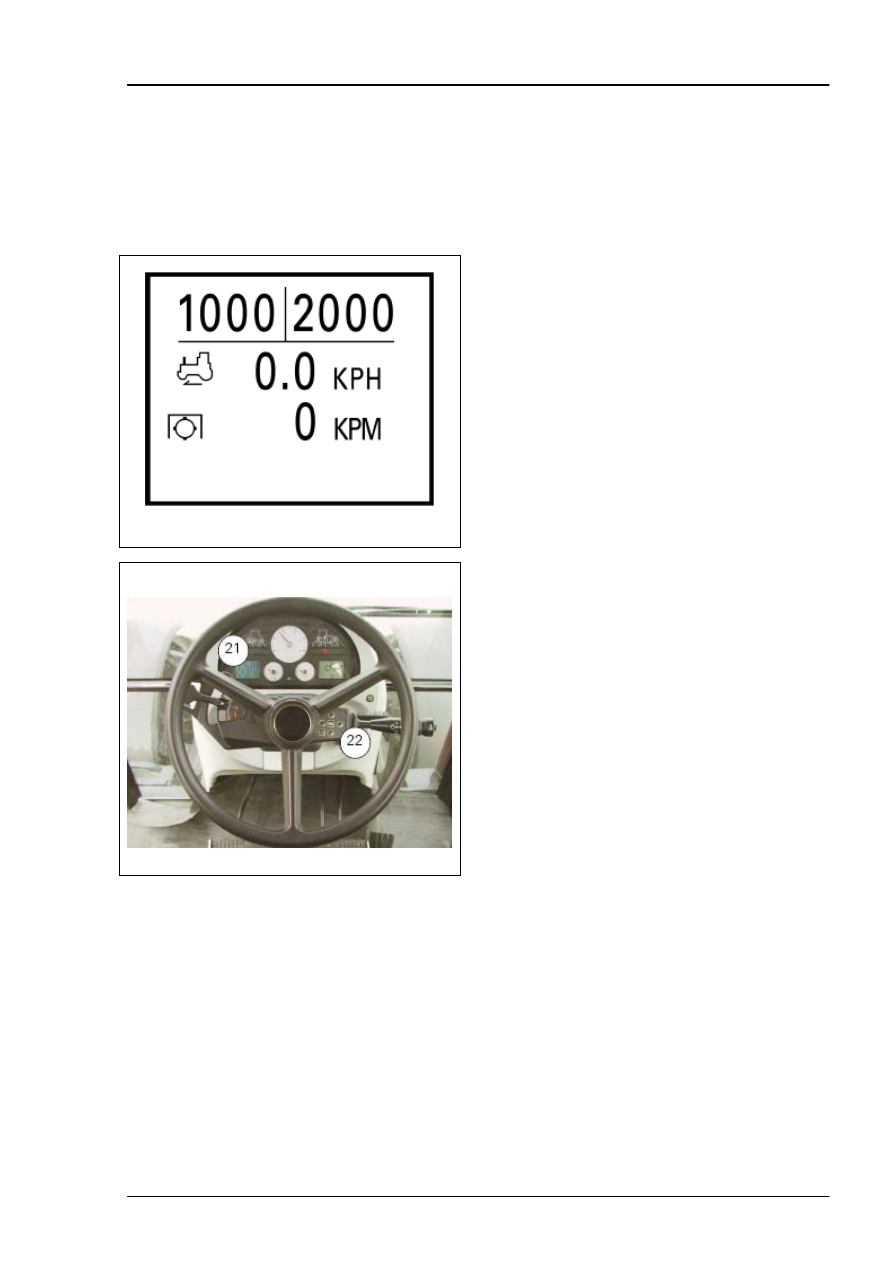

Использование точечного дисплея

Точечный дисплей включается после запуска трактора
(рис. 10). Чтобы получить доступ к различным меню,
нажмите на кнопки управления точечным дисплеем (рис.
11) и следуйте указаниям, приводимым на следующей
странице.

Поз. 21: Точечный дисплей
Поз. 22: Органы управления точечным дисплеем

Z2-415-03-04

Рис. 10

Z2-456-05-03

Рис. 11
