3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ










































3.8



3.4  ТОЧЕЧНЫЙ МАТРИЧНЫЙ

ДИСПЛЕЙ (опция)

3.5  ПЕДАЛИ

(рис. 9)

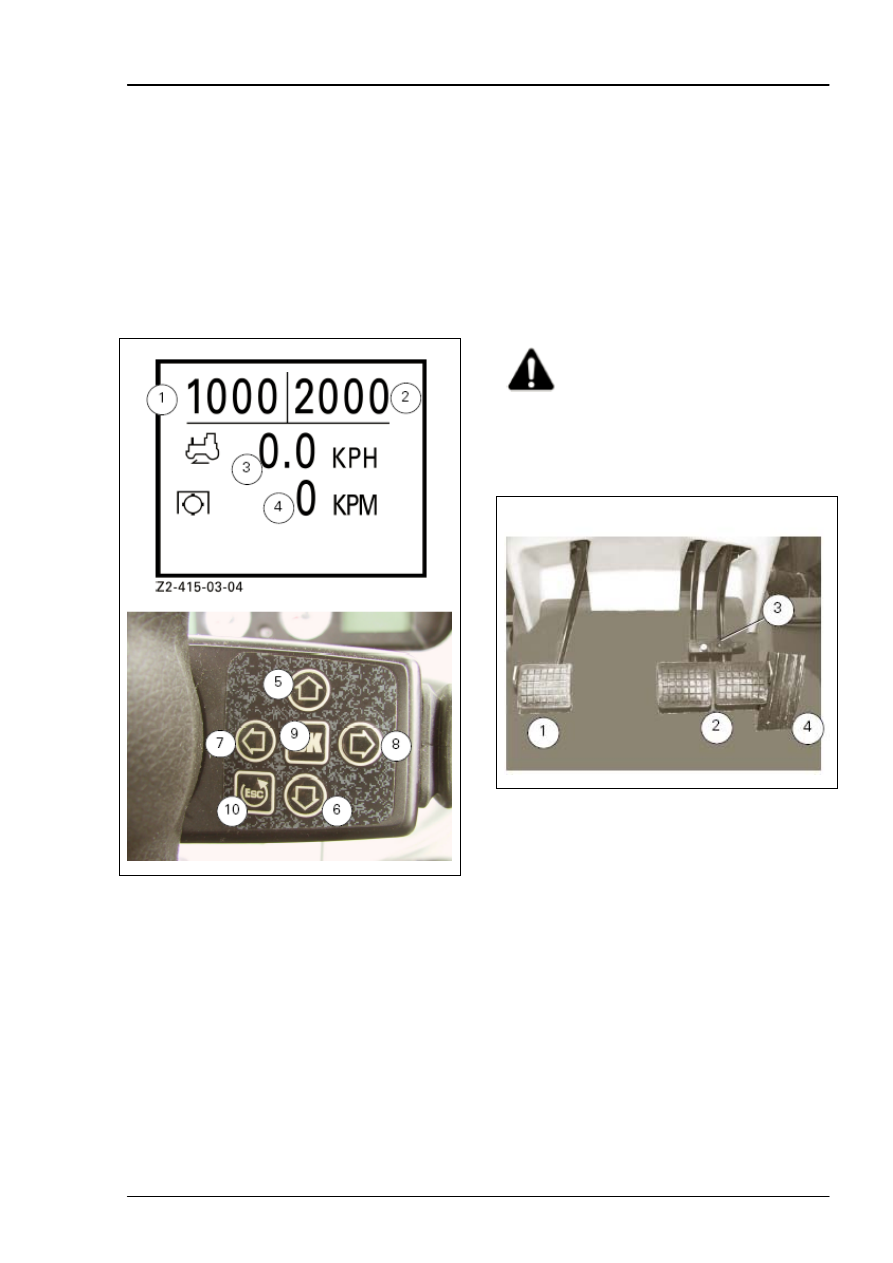

Рис. 8 – Этот контрольный дисплей позволяет
отслеживать показатели различных параметров:

1.

Педаль сцепления.

Педаль сцепления оснащена предохранительным
переключателем запуска двигателя. Перед
проворачиванием ключа зажигания полностью выжмите
педаль сцепления.

1.

Программируемая скорость двигателя А

2.

Программируемая скорость двигателя В

3.

Скорость движения комбайна

4.

Скорость вращения вала отбора мощности

ПРИМЕЧАНИЕ: Не удерживайте педаль сцепления в
полностью или частично нажатом состоянии.

5.

Кнопка прокрутки вверх

6.

Кнопка прокрутки вниз

2.

Педали тормоза.

Две педали тормоза могут использоваться либо по
отдельности, либо вместе, с помощью фиксатора 3.

7.

Левая кнопка настройки

8.

Правая кнопка настройки

9.

Кнопка ввода

3.

Фиксатор педалей тормоза.

10.  Кнопка отмены

4.

Педаль ножного акселератора.









Z2-457-05-03







Рис. 8



ПРЕДУПРЕЖДЕНИЕ: При движении по
дорогам следует пользоваться
только ножным акселератором, а
рычаг ручного акселератора должен
быть установлен в положение
холостого хода, что обеспечивает
возможность торможения
двигателем.
Проверьте, чтобы функция памяти
соотношения А/В была отключена.






Z2-093

    Рис. 9



3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ





Z2-009



Z2-096





















Рис. 10



3.6  ПРАВАЯ КОНСОЛЬ

(Рис. 10)

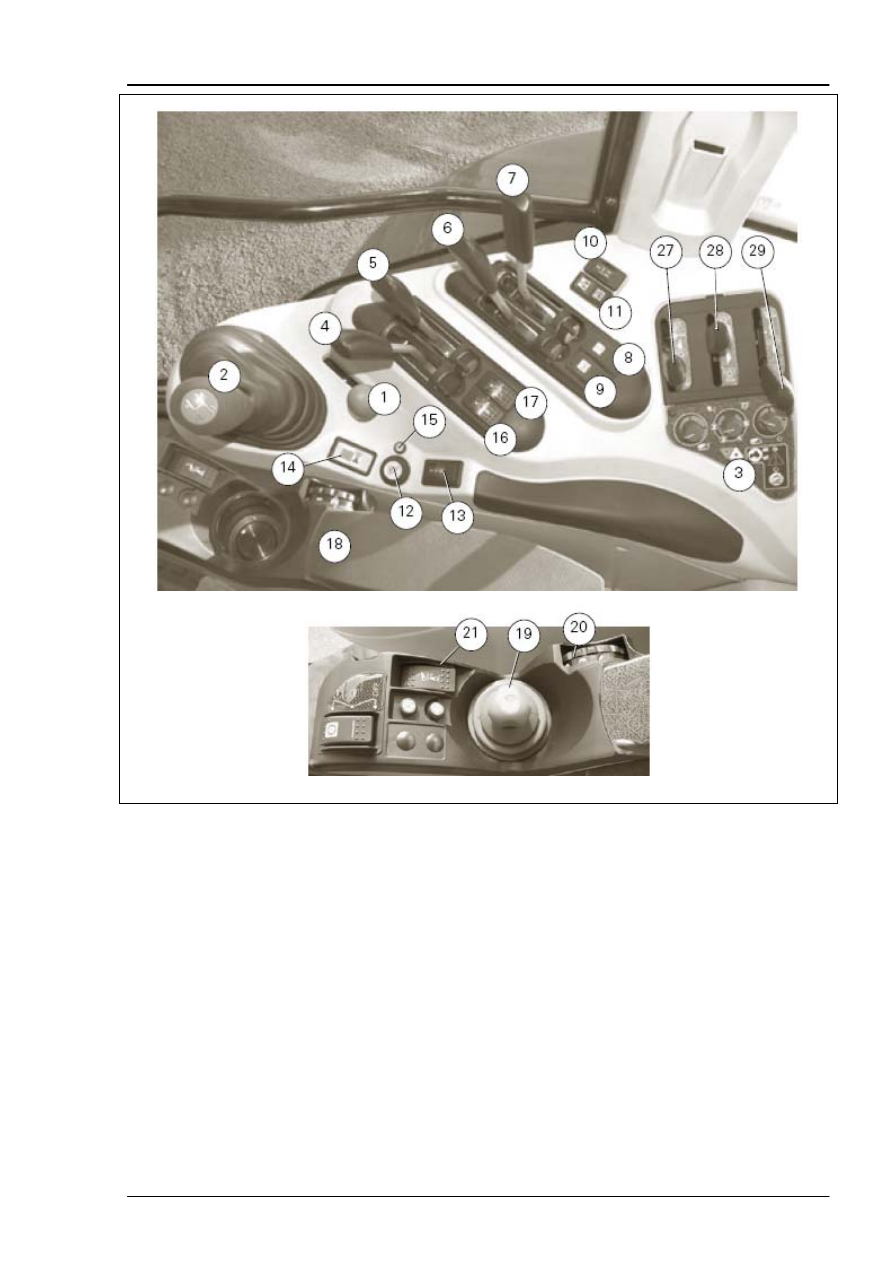

1.

Рычаг ручного акселератора

2.

Рычаг переключения передач

3.

Электронный контроль сцепки

4.

Рычаг первого вспомогательного золотникового
клапана

5.

Рычаг второго вспомогательного золотникового
клапана

6.

Рычаг третьего вспомогательного золотникового
клапана

7.

Рычаг четвертого вспомогательного золотникового
клапана

8.

Переключатель полного привода

9.

Переключатель блокировки дифференциала

10.  Переключатель подвески кабины
11.  Переключатель подвески передней оси
12.  Переключатель скорости вращения заднего

механизма отбора мощности – 540 или 1000 об/мин
(ВКЛ. или ВЫКЛ.)

13.  Переключатель заднего механизма отбора

мощности (ВКЛ., ВЫКЛ. или тормоз)

14.  Переключатель переднего механизма отбора

мощности

15.  Переключатель автоматического режима заднего

механизма отбора мощности

16.  Переключатель соотношения А/В (для двигателей с

электронным впрыском топлива)

17. +/-

скорость двигателя после включения

переключателя соотношения А/В (для двигателей с
электронным впрыском топлива)

18.  Многофункциональный подлокотник
19.  Джойстик управления на 4 функции (отдельные или

комбинированные)

20.  Ручка регулировки высоты подъема и глубины

опускания.

21.  Переключатель выбора функции подъема или

опускания с нейтральным положением.










































3.9

3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ


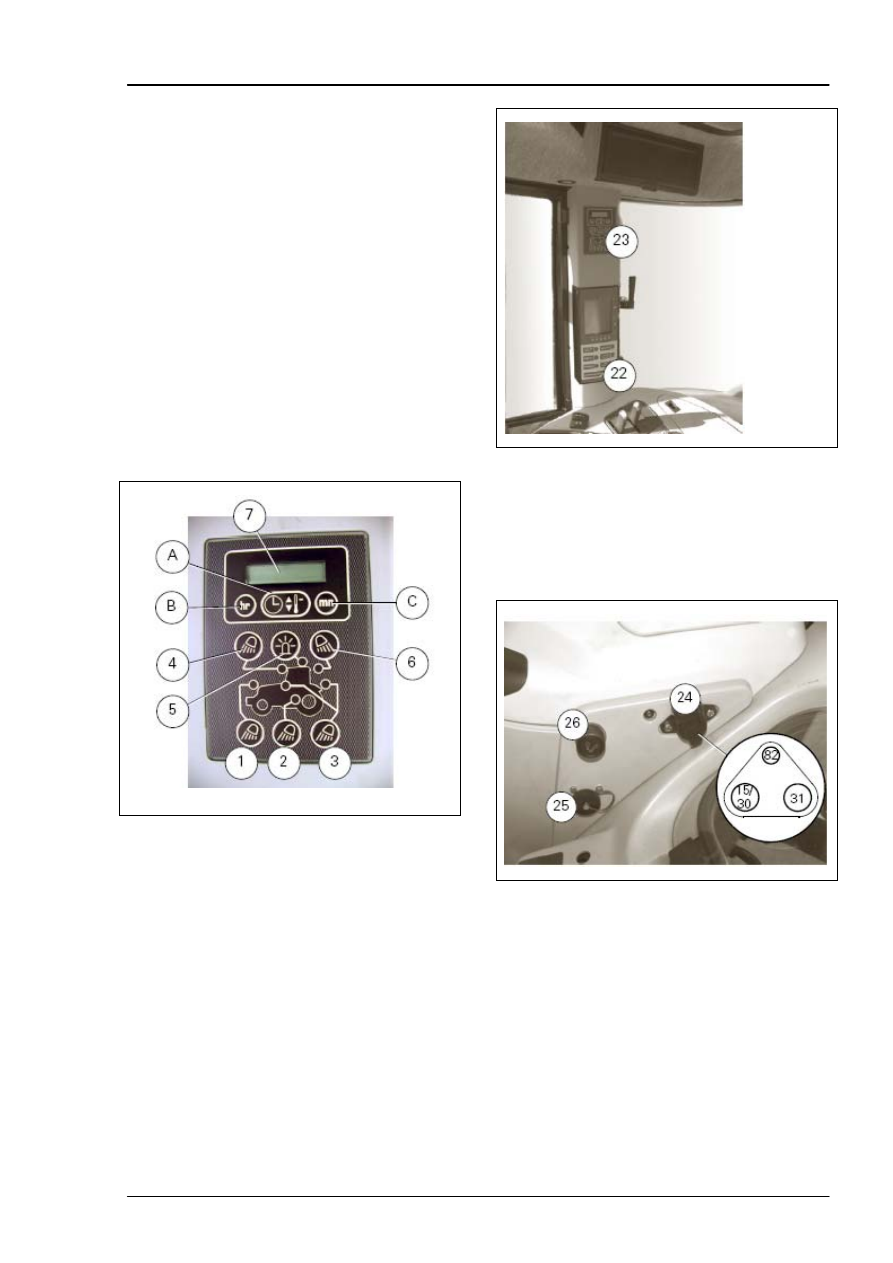

22.  Бортовой компьютер Datatronic (рис. 12).
23.  Рабочие фары, цифровые часы, указатель

температуры и контрольная лампа
Рабочие фары: нажмите кнопку (кнопки) поз. 1 – 6
(рис. 11), чтобы включить требуемую функцию
(функции). Соответствующие контрольные лампы
загораются, если включаются:

1.

Рабочие передние фары

2.

Рабочие фонари на трапе и перилах

3.

Рабочие фонари на крыльях

4.

Рабочие фонари на переднем крае крыши

5.

Сигнальный фонарь

6.

Рабочие фонари на заднем крае крыши

7.

Цифровые часы и указатель температуры:

Нажмите кнопку А для выбора и изменения времени или
переключения в режим цифрового указателя
температуры.
Настройка часов: для изменения времени нажмите
кнопки В или С для выбора информации (часов или
минут), которая подлежит изменению.
Указатель температуры: Нажмите кнопку А для выбора
отображения наружной температуры. Для перевода
единиц измерения в градусов Цельсия на градусы
Фаренгейта нажмите и удерживайте кнопку А на
протяжении приблизительно 5 секунд.







Z2-027

    Рис. 11








Рис. 12


24.  Электрический разъем для питания

электроприборов (рис. 13).
Максимальная допустимая мощность:
15/30 - + постоянно 25 А
82 - + напряжение только при положении ключа
зажигания в положении Вкл. (5 А).
31 "-" отрицательный

25.  Разъем для диагностики.
26.  Прикуриватель.





Z2-012

    Рис. 13


27.  Рычаг переключения скорости вращения вала

отбора мощности (540 или 1000 об/мин).

28.  Рычаг включения экономичного режима работы

механизма отбора мощности (опция).

29.  Рычаг управления узлом медленного хода (опция).










































3.10

3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ



3.7  ЛЕВАЯ КОНСОЛЬ

(Рис. 14, 15)

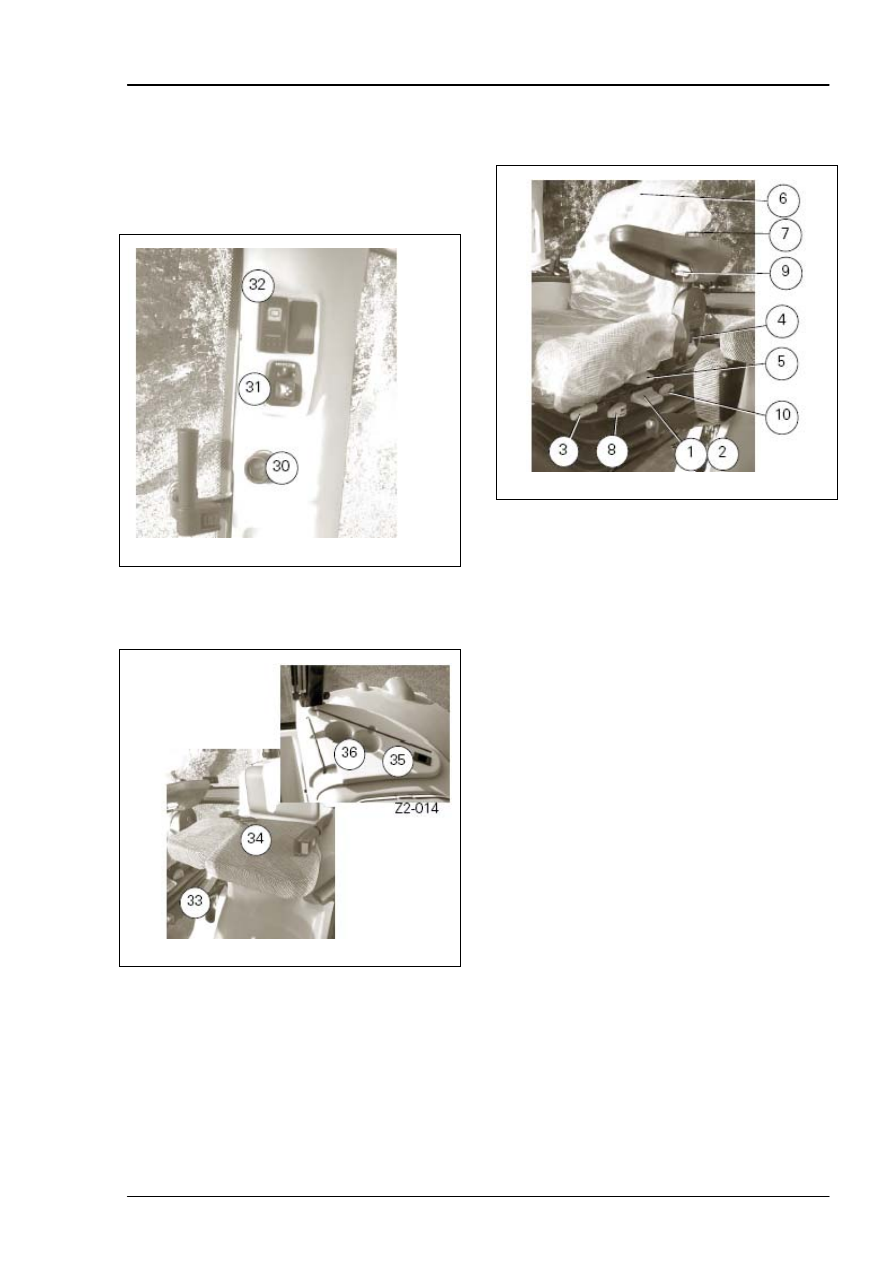

30.  Разъем под прикуриватель.
31.  Клавиша электрического привода поворота задних

зеркал (опция).

32.  Дворник заднего стекла.






Z2-011

    Рис. 14


33.  Рычаг ручного тормоза.
34.  Сидение инструктора (опция).
35.  Место для хранения вещей.
36.  Подстаканник.






Z2-013

    Рис. 15





3.8 СИДЕНИЕ







Z2-021

    Рис. 16


Описание (рис. 16)
1.

Регулировка в зависимости от веса водителя:
Автоматическое пневматическое сидение
Сидение можно отрегулировать, коротко потянув
рычаг (1) автоматического механизма регулировки
сидения, в то время, когда в нем находится
водитель.
Полуавтоматическое пневматическое сидение
Сидение нужно регулировать, когда в нем
находится оператор. Регулировка осуществляется
путем перемещения рычага (1) исполнительного
механизма к себе или от себя до появления на
индикаторе зеленой метки (10).
Сидение с ручной регулировкой
Сидение нужно регулировать, когда в нем нет
водителя, проворачивая рычаг исполнительного
механизма (или регулировочную ручку),
предназначенные для этой цели. На индикаторе
указывается заданный вес.

ПРИМЕЧАНИЕ: С целью предотвращения нанесения
ущерба здоровью водителя, перед началом движения
необходимо проверить и откорректировать
регулировки сидения в зависимости от веса
оператора.
