Тракторы MF серии 6400. Руководство - часть 6

3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ










































3.3




ПРИБОРНАЯ ПАНЕЛЬ



Z2-422-04-04




Z2-417-03-04



3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

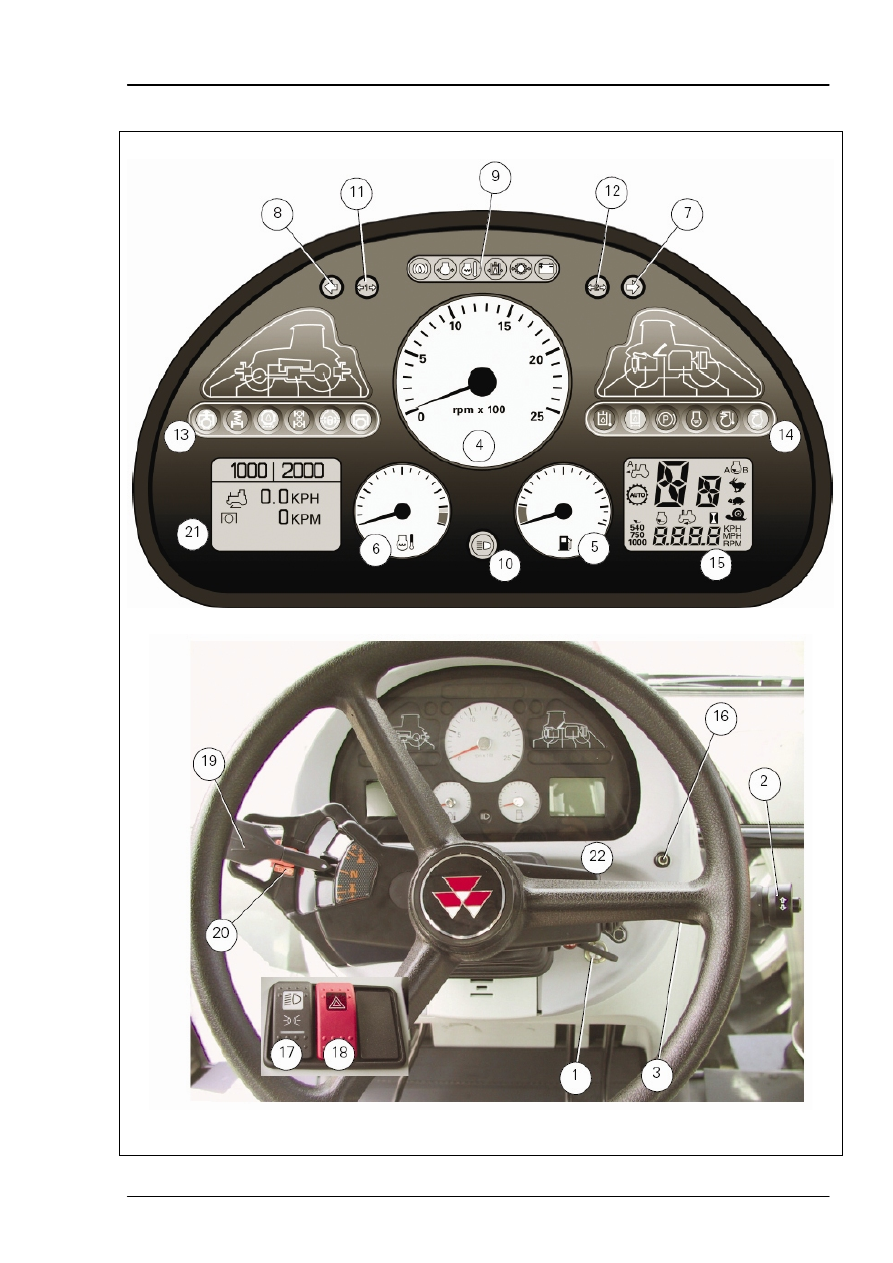

3.1  ПРИБОРНАЯ ПАНЕЛЬ

1.

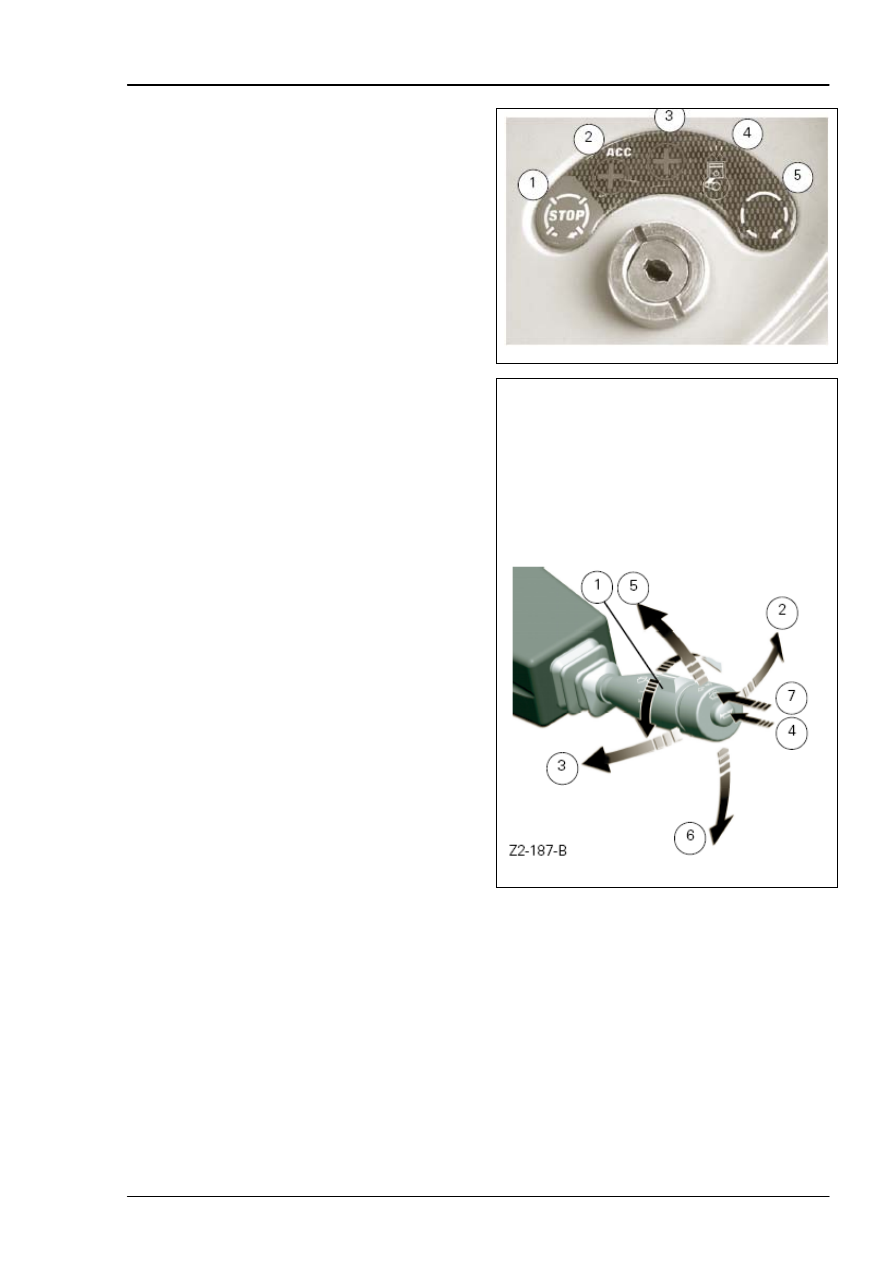

Включатель стартера (см. рис. 2).
1.  Стоп.
2.  Положение переключателя принадлежностей.
3.  Зажигание ВКЛ.
4.  Подогрев.
5.  Пуск.

ПРИМЕЧАНИЕ: Трактор работает с ключом в
положении (3); чтобы полностью отключить
электрооборудование, ключ нужно провернуть назад
через положение включения принадлежностей (2) в
положение Стоп (1).
2.

Узел управления (см. рис. 3).
Это устройство предназначено для включения
сигналов поворота, дворника ветрового стекла,
омывателя ветрового и заднего стекла и звукового
сигнала.

3.

Регулировка рулевого колеса (см. рис. 20).

4.

Тахометр.
Тахометр показывает скорость вращения двигателя
в сотнях оборотов в минуту.

5.

Указатель уровня топлива.

6.

Указатель температуры охлаждающей жидкости
двигателя.
Остановите двигатель, если стрелка войдет в
красный сектор.

7.

Контрольная лампа правого указателя поворотов
(зеленая).

8.

Контрольная лампа левого указателя поворотов
(зеленая).

9.

Панель контрольных ламп сигнализации о
неисправности (см. рис. 6).

10.  Контрольная лампа дальнего света фар (синяя).
11.  Контрольная лампа указателей поворотов для

первого прицепа (зеленая).

12.  Контрольная лампа указателей поворотов для

второго прицепа (зеленая).

13.  Контрольная лампа для используемых функций (см.

рис. 4).

14.  Контрольные лампы стояночного тормоза и его

неисправностей (см. рис. 5).
Если одна из этих ламп продолжает светиться
после запуска двигателя или во время нормальной
работы, выключите двигатель и выясните причину
проблемы.

15.  Цифровой дисплей.

На дисплее указывается текущая включенная
передача (передняя или задняя), предварительно
заданные значения А или В (для двигателей с
электронным впрыском топлива), диапазон A, B, C
или D коробки передач Dynashift, автоматический
дисплей двухскоростной коробки передач Dynashift.

16.  Переключатель отображаемых параметров, поз. 15.
17.  Переключатель фар.
18.  Выключатель аварийной сигнализации.
19.  Рычаг управления коробкой передач Dynashift.
20.  Электромагнитный стояночный тормоз (опция).
21.  Точечный дисплей.
22.  Органы управления точечного дисплея (см. рис. 8).





Z2-005

    Рис. 2



Обозначения:
1.   Дворник ветрового стекла

- 0.

Стоп

- J.

Нейтральное положение

- I.

1-я скорость

- II.

2-я скорость

2.

Контрольная лампа левого указателя поворотов

3.

Контрольная лампа правого указателя поворотов

4.

Звуковой сигнал

5.

Сигнал ближним светом фар

6.

Включение фар

7.

Омыватель заднего и ветрового стекла



Рис. 3













































3.5

3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ










































3.6


1.

Передний механизм отбора мощности (желтая).

3.2  ПАНЕЛЬ КОНТРОЛЬНЫХ ЛАМП

2.

Включение переднего привода (зеленая) (если
есть).

3.

Не используется.

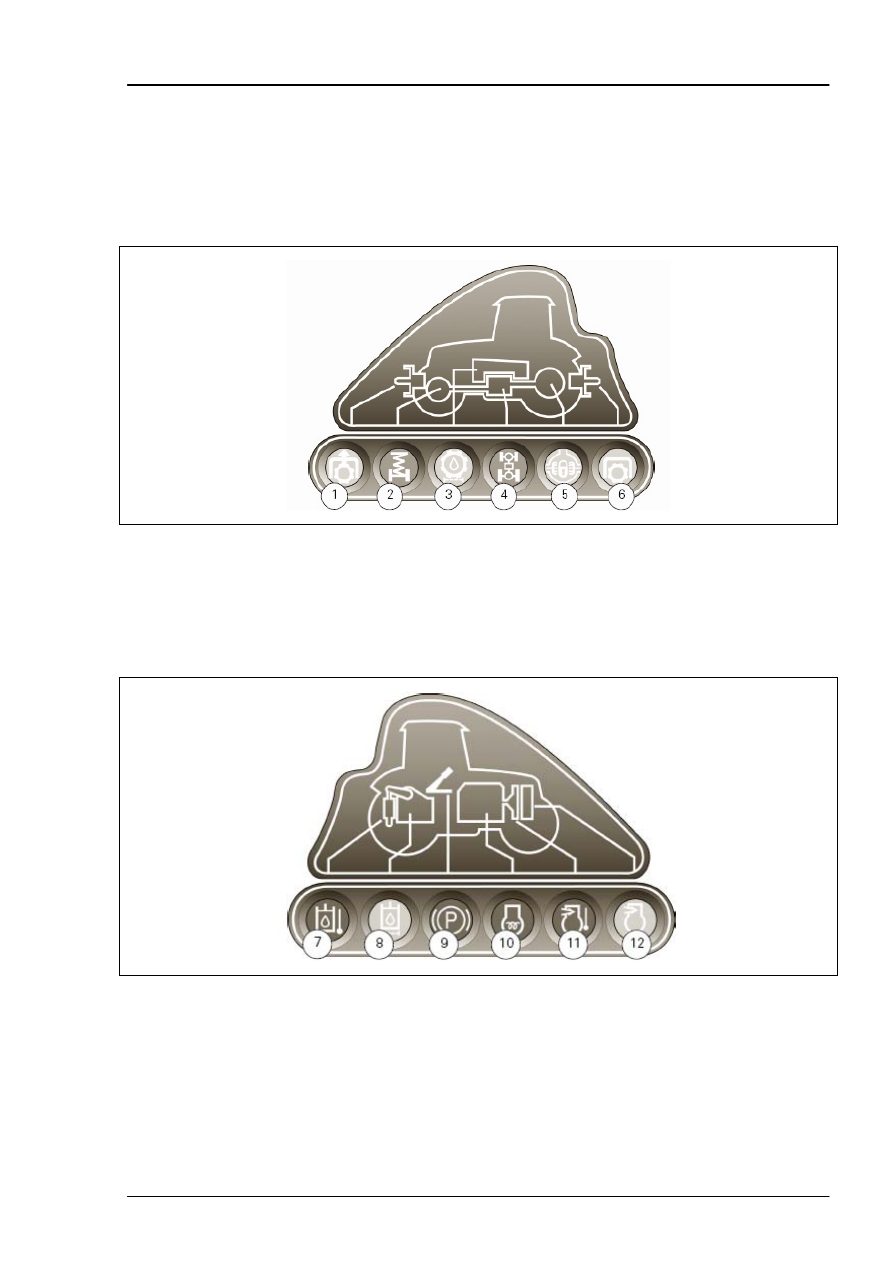

3.2.1  Панель контрольных ламп для используемых

функций оборудования (рис. 4).

4.

Контрольная лампа включения полного привода
(зеленая).

Зеленые и оранжевые контрольные лампы показывают
работу оборудования.

5.

Контрольная лампа блокировки дифференциала
(желтая).

6.

Механизм отбора мощности включен (желтая).







Z2-007





















Рис. 4


Если эти лампы светятся при нормальной работе
двигателя, Вы должны немедленно остановить
двигатель и выяснить причину.

3.2.2 - Контрольные лампы стояночного тормоза и

его неисправностей

Красные контрольные лампы сообщают о
неисправностях разной степени важности. Они
включаются при проворачивании ключа в замке
зажигания и должны выключаться после запуска
двигателя.

7.

Контрольная лампы температуры трансмиссионного
масла (красная).

8.

Контрольная лампа 15-микронного фильтра
трансмиссионного масла (желтая).








Z2-420-04-04





















Рис. 5

9.

Контрольная лампа стояночного тормоза (красная).

12.  Контрольная лампа засорения воздушного фильтра.

10.  Не используется.
11.  Контрольная лампа температуры подаваемого

воздуха (красная).
Эта контрольная лампа светится, когда ключ
зажигания находится во "вспомогательном"
положении. Она выключается после запуска
двигателя. Если контрольная лампа включается во
время работы двигателя, выключите двигатель и
немедленно выясните причину проблемы.

3. ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

Контрольные лампы наличия неисправности





Z2-420-04-04





Рис. 5


13.  Контрольная лампа сжатого воздуха в тормозной

магистрали прицепа (красная).

14.  Контрольная лампа давления моторного масла

(красная).
Эта контрольная лампа светится, когда ключ
зажигания находится во "вспомогательном"
положении. Она выключается после запуска
двигателя. Если контрольная лампа включается во
время работы двигателя, выключите двигатель и
немедленно выясните причину проблемы.
Проверьте, может уровень масла в двигателе
недостаточный, в противном случае свяжитесь с
Вашим дилером.

15.  Контрольная лампа температуры охлаждающей

жидкости (красная).

16.  Контрольная лампа давления бустерного насоса.
17.  Контрольная лампа давления масла в коробке

передач (красная).
Если эта лампа загорится во время работы,
свяжитесь с Вашим агентом или дилером.

17.  Контрольная лампа зарядки аккумуляторной

батареи (красная).



3.3

КОНТРОЛЬНЫЙ ДИСПЛЕЙ

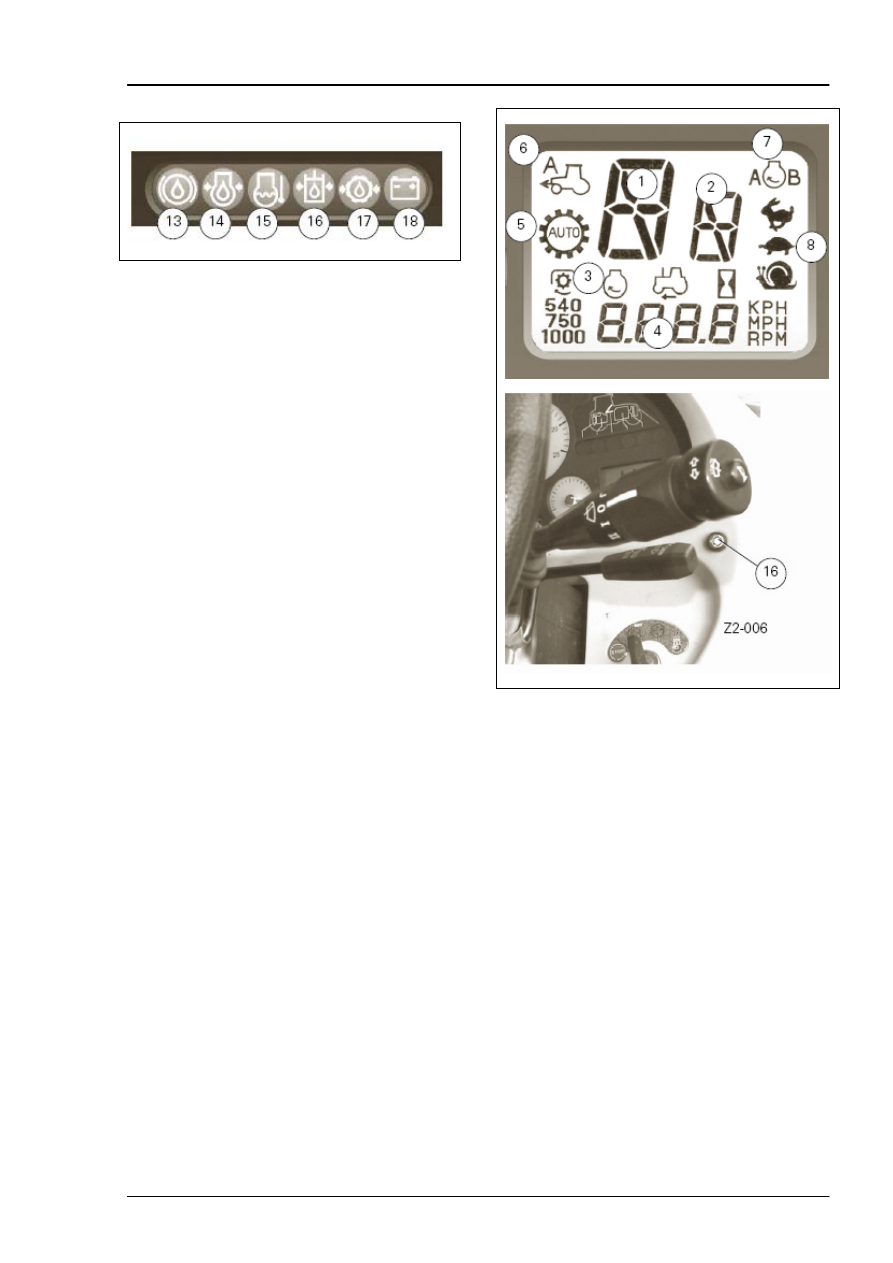

Рис. 7 – Этот контрольный дисплей позволяет

отслеживать показатели различных параметров:

1.

Жидкокристаллический дисплей, на котором
отображается включенная передача: для движения
вперед, нейтральная или для движения назад.

2.

Индикация включенного диапазона коробки передач
Dynashift.

3.

Отображение параметров для выбранного символа:
скорость заднего механизма отбора мощности,
скорости вращения двигателя и скорости движения
трактора вперед:
Все подлежащие отображению в нижней части
дисплея параметры можно выбрать, нажав кнопку
16 (рис. 7), расположенной на приборной панели.

4.

Цифровой дисплей: скорость вращения заднего
механизма отбора мощности, скорость вращения
двигателя, скорость движения трактора вперед и
количество рабочих часов.

ПРИМЕЧАНИЕ: Чтобы обновить показания счетчика
рабочих часов, выберите соответствующий параметр и
удерживайте кнопку 16 (рис. 7) на протяжении примерно
5 секунд, пока не произойдет обнуление дисплея.
5.

Автоматическая работа переднего механизма
отбора мощности.

6.

Автоматическое управление передней оси.

7.

Статус памяти соотношения А/В (для двигателей с
электронным впрыском топлива).

8.

Черепаха, заяц и улитка – контрольные лампы
индикации включенного диапазона передач.






Z2-006



Рис. 7












































3.7
