132





ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
R1 = (83,00±4,15) кОм
R2 = (15,00±0,75) кОм
R3 = (1,00±0,05) кОм
БФП – блок фильтра помех


Примечания
1 При исполнении преобразователя с сальниковым вводом  провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2  Перед  присоединением  проводов  к  контактам  колодки «Test+» и «Test-»

следует отвернуть винты крепящие БФП и выдвинуть его на длину проводов, не
допуская их обрыва.

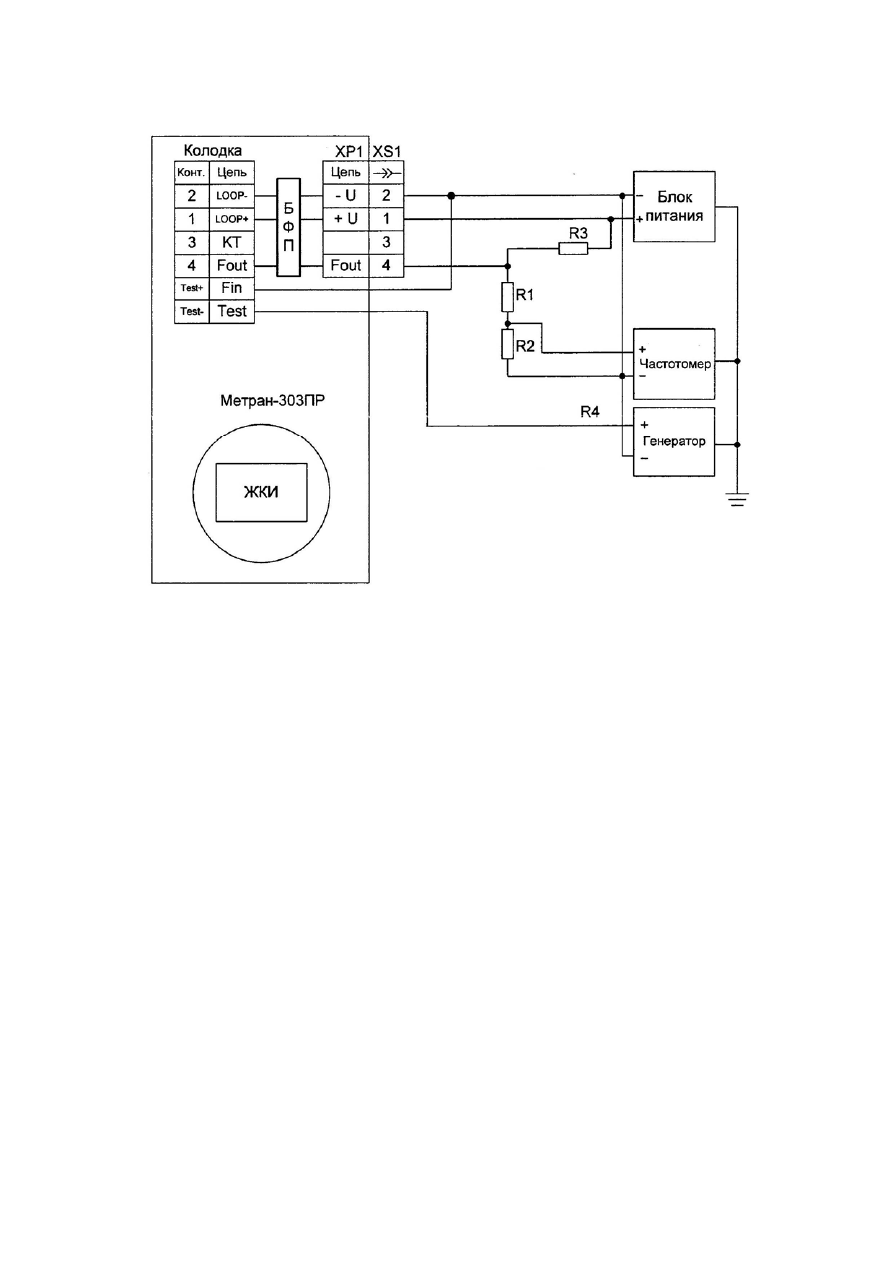

Рисунок  П.6 - Схема  подключения  преобразователя  при  определении

параметров ЖКИ и погрешности измерения по ЖКИ
