133









ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
БФП – блок фильтра помех
VD – SM5819
VT – КТ665А9
DA – IL207A
R1 – (200±10) кОм
R2 – (510,0±25,5) кОм
R3 – (1000±50) кОм


Примечание - При исполнении преобразователя с сальниковым вводом

провода присоединять к БФП, имеющему одноименную с колодкой маркировку
выводов.

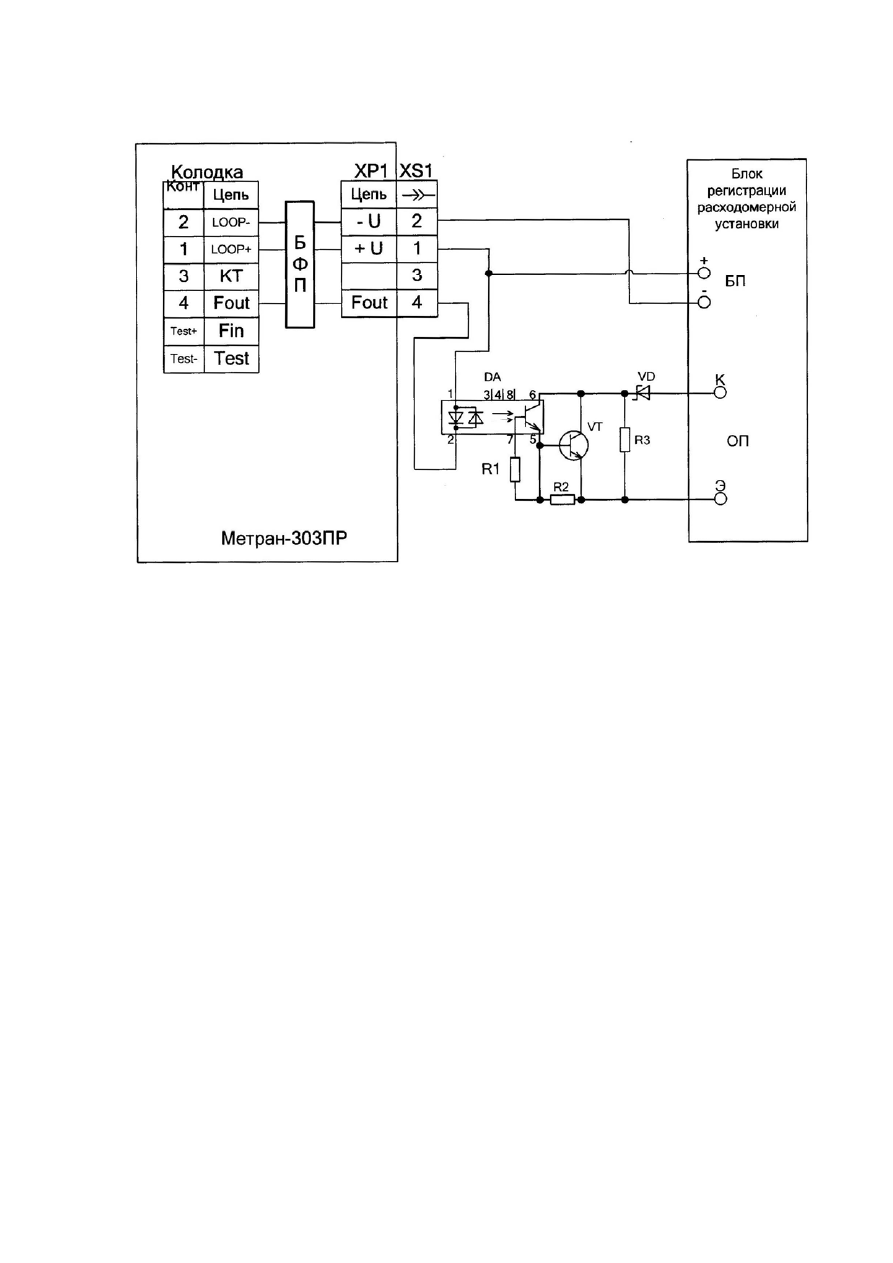

Рисунок П.7 – Схема соединений при определении погрешности измерения

накопленного  объёма  по  токоимпульсному  или  расхода  по  токовому  выходным

сигналам на расходомерном стенде
