Датчик расхода Метран-303ПР. Руководство - часть 32





128

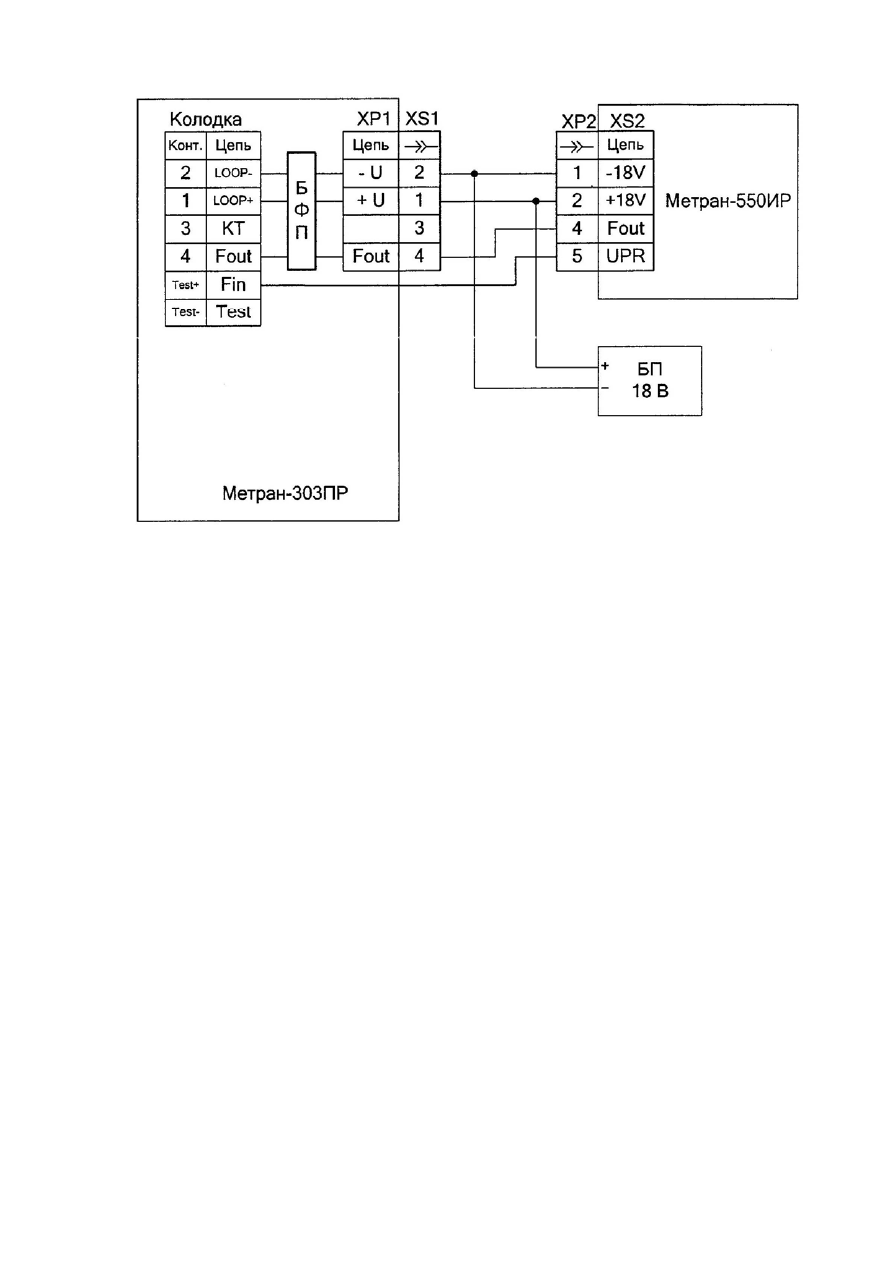

ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
XP2 – вилка типа DRB-15М
XS2 – розетка типа DRB-15F
БФП – блок фильтра помех
БП – блок питания



Примечания
1 При исполнении преобразователя с сальниковым вводом  провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2  Перед  присоединением  проводов  к  контакту  колодки «Test+» следует

отвернуть винты крепящие БФП и выдвинуть его на длину проводов, не допуская
их обрыва.

3 Вилка типа DRB-15М приобретается отдельно.




Рисунок  П.2 - Схема  подключения  преобразователя  при  определении

погрешности  измерения  объема  по  токоимпульсному  сигналу  с  заданием

имитирующего сигнала имитатором расхода Метран-550ИР









129

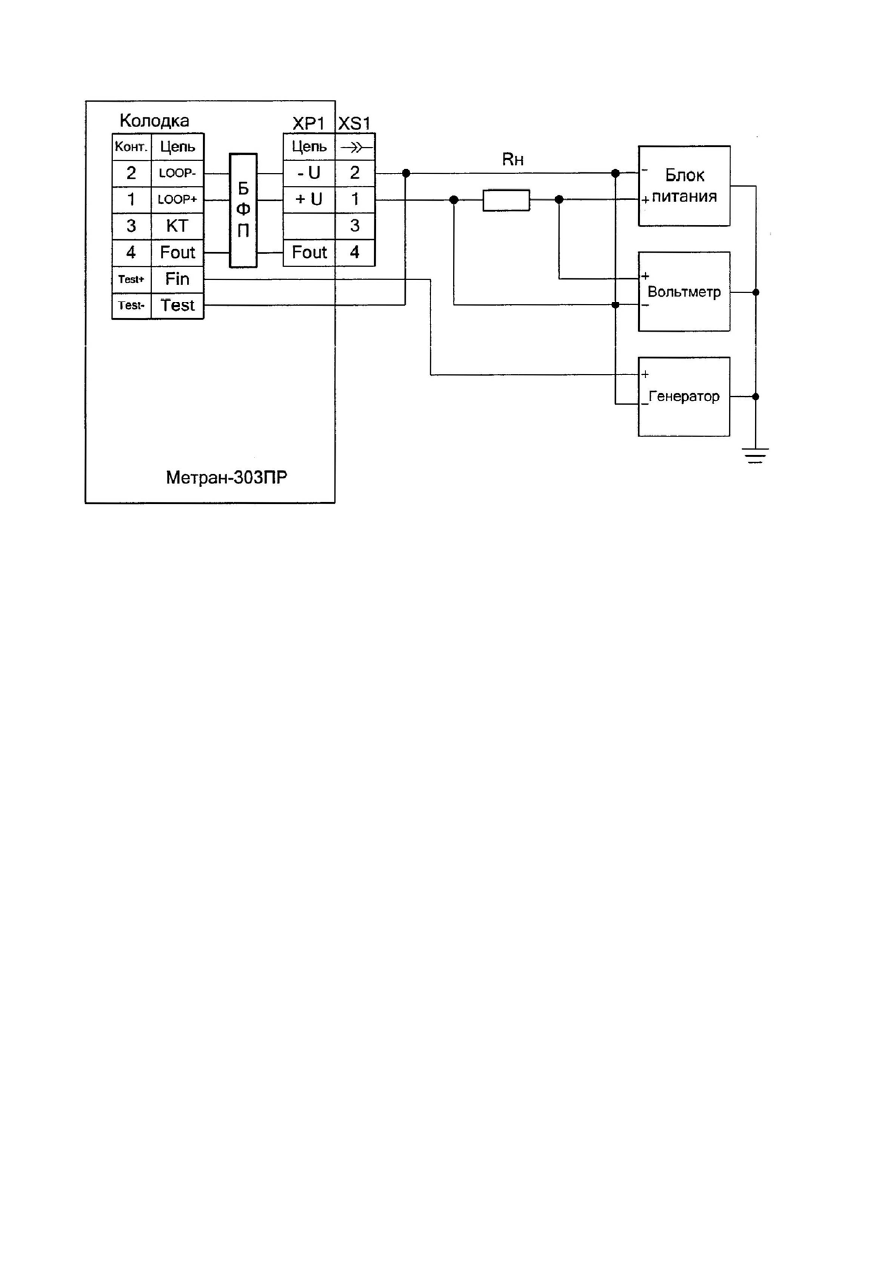

ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
Rн = (500±50) Ом – сопротивление нагрузки
БФП – блок фильтра помех




Примечания

1 При исполнении преобразователя с сальниковым вводом провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов

2 Сопротивление нагрузки допускается подключать как к положительному,

так и к отрицательному выводу блока питания

3  Перед  присоединением  проводов  к  контактам  колодки «Test+» и «Test-»

следует  отвернуть  винты  крепящие  БФП  и  выдвинуть  его  на  длину  проводов,  не
допуская их обрыва.



Рисунок  П.3 - Схема  подключения  преобразователя  при  определении

погрешности измерения расхода по токовому сигналу















130

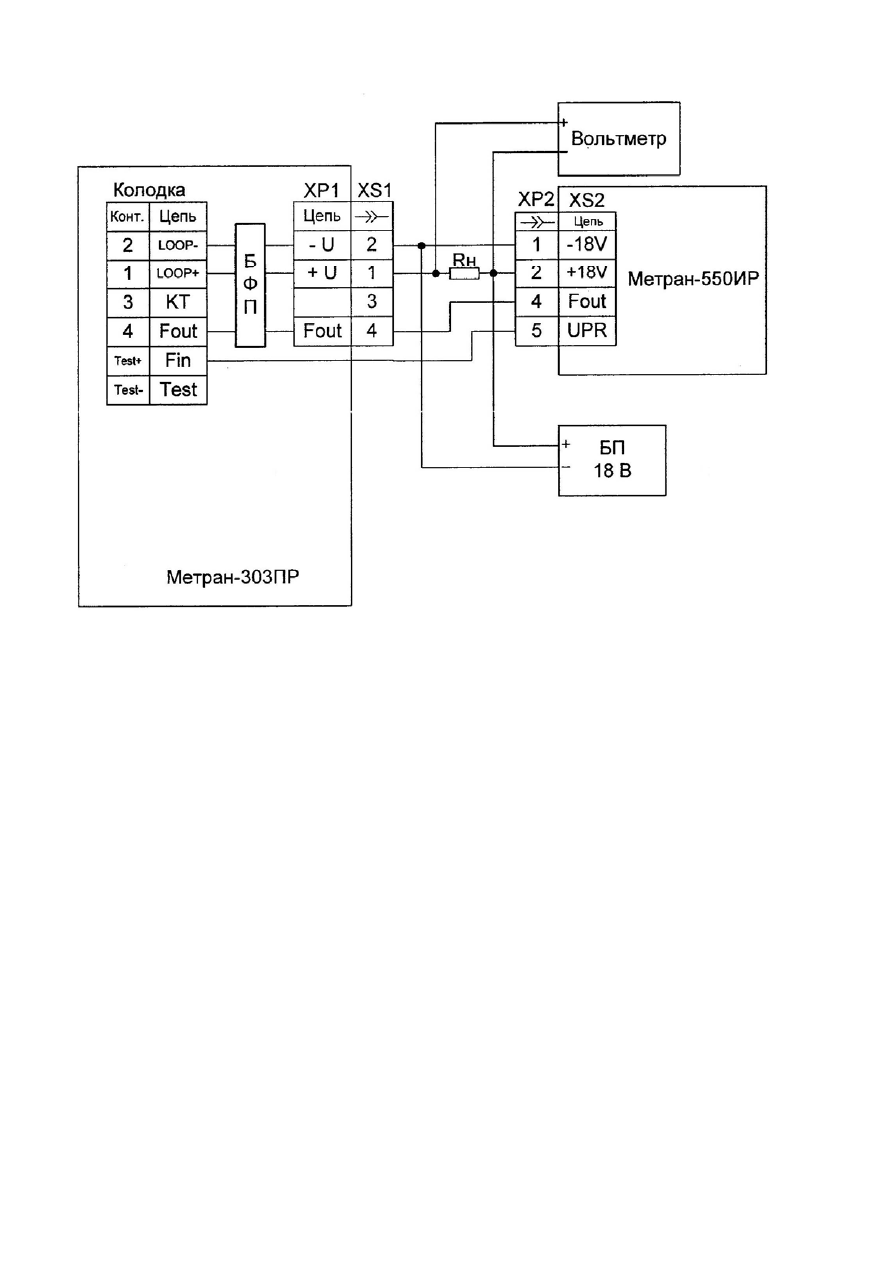

ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
XP2 – вилка типа DRB-15М
XS2 – розетка типа DRB-15F
Rн = (100±5) Ом – сопротивление нагрузки
БП – блок питания
БФП – блок фильтра помех



Примечания
1 При исполнении преобразователя с сальниковым вводом  провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2  Перед  присоединением  проводов  к  контакту  колодки «Test+» следует

отвернуть винты крепящие БФП и выдвинуть его на длину проводов, не допуская
их обрыва.

3 Вилка типа DRB-15М приобретается отдельно.



Рисунок  П.4 - Схема  подключения  преобразователя  при  определении

погрешности  измерения  расхода  по  токовому  сигналу  с  заданием  имитирующего

сигнала имитатором расхода Метран-550ИР







131

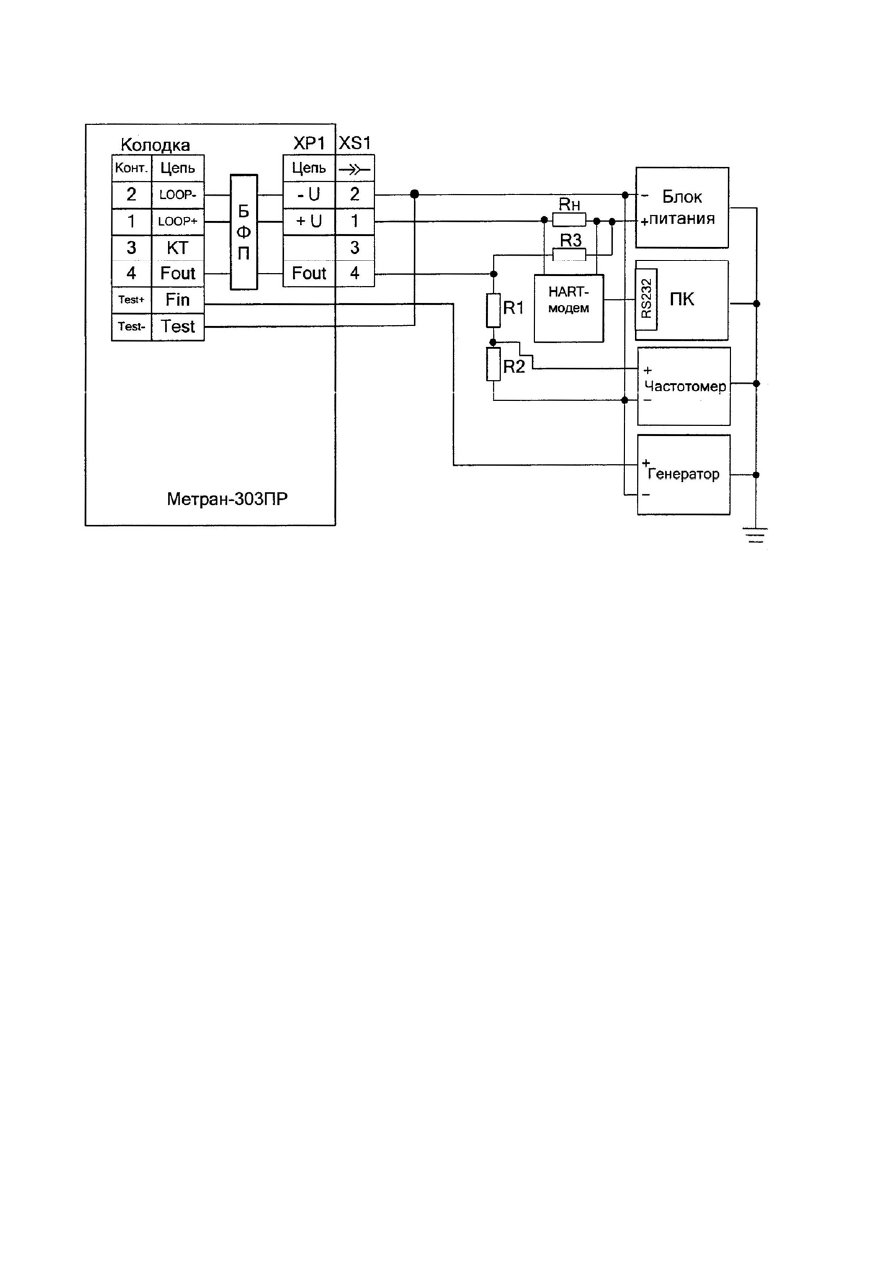

     ХР1 – вилка типа 2РМГ14Б4Ш1Е2

ХS1 – розетка типа 2РМГ14КПН4Г1В1
Rн = (300±15) Ом – сопротивление нагрузки
R1 = (83,00±4,15) кОм
R2 = (15,00±0,75) кОм
R3 = (1,00±0,05) кОм
ПК – персональный компьютер
БФП – блок фильтра помех




Примечания
1 При исполнении преобразователя с сальниковым вводом  провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2  Перед  присоединением  проводов  к  контактам  колодки «Test+» и «Test-»

следует отвернуть винты крепящие БФП и выдвинуть его на длину проводов, не
допуская их обрыва.



Рисунок  П.5 - Схема  подключения  преобразователя  при  определении

погрешности измерения по цифровому сигналу
