124





























П р и м е ч а н и е   -   Болты крепления тела обтекания не показаны.







Таблица Н.1






Размеры в миллиметрах







Ду



Схема

установки

(рисунок)

Исполнение резинового

 кольца по ГОСТ 9833

25

Н.1

Кольцо 007-010-19-2

32

Н.2

Кольцо 007-010-19-2

50

Н.2



Кольцо 011-015-25-2

80

Н.2



Кольцо 017-020-19-2

100

Н.2



Кольцо 019-025-36-2

150

Н.3



Кольцо 029-032-19-2

200

Н.3



Кольцо 037-040-19-2

250

Н.4

Кольцо 065-070-25-2

300

Н.4

Кольцо 065-070-25-2





Кольцо резиновое

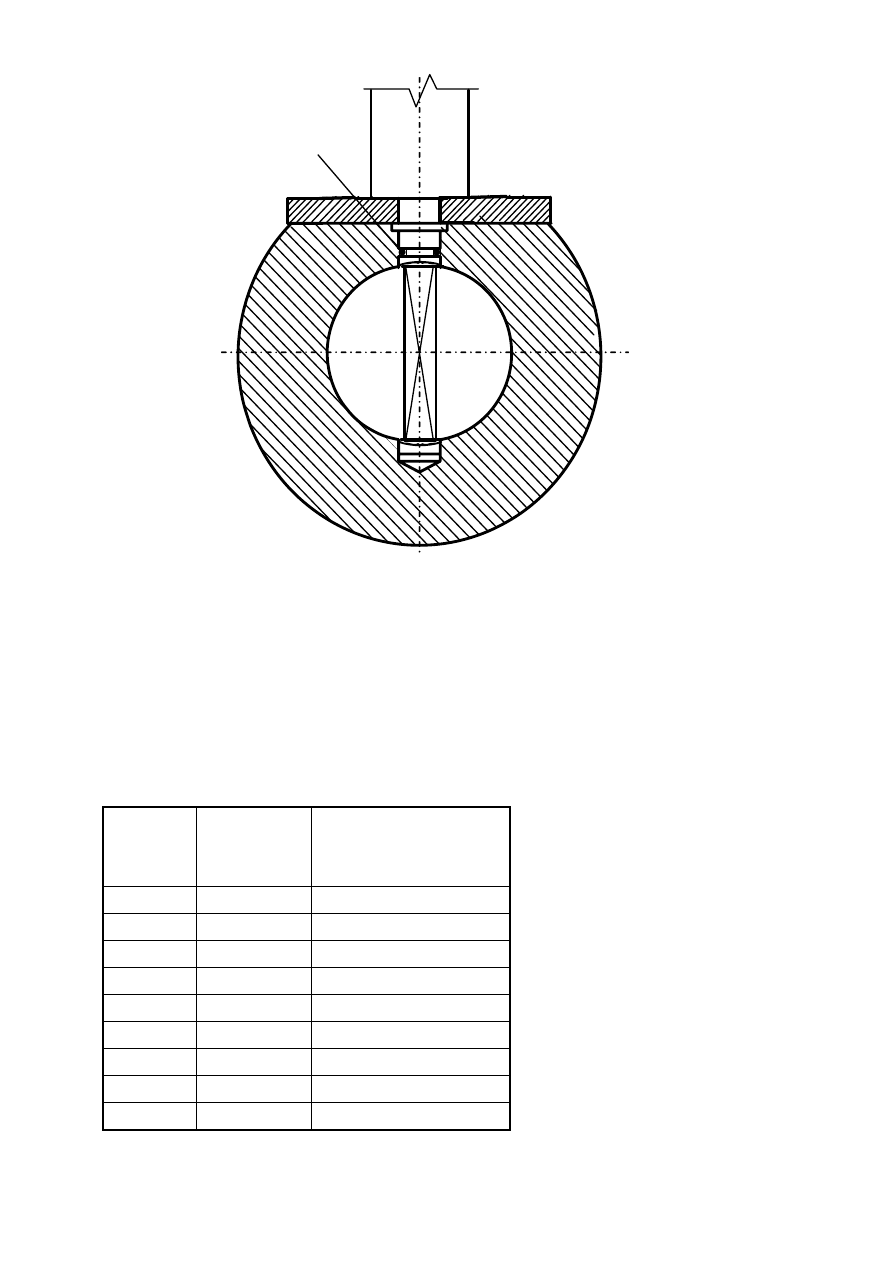

Рисунок  Н.2 - Схема  установки  тела  обтекания  в  проточной  части

преобразователей  исполнения  А  типоразмеров  Ду 32, Ду 50, Ду 80,
Ду 100 мм





125















































П р и м е ч а н и е   -   Болты крепления тела обтекания не показаны.











Кольцо уплотнительное

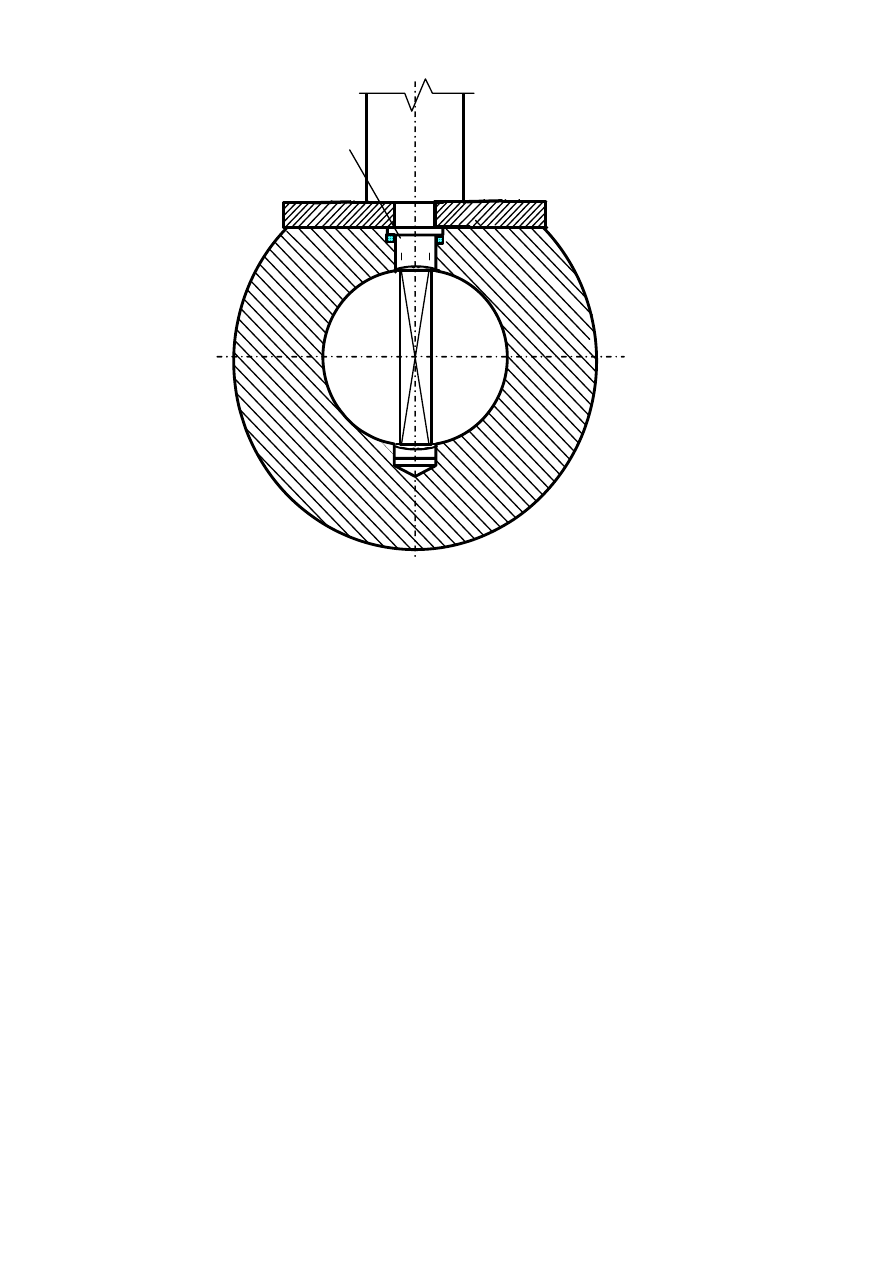

Рисунок  Н.3 - Схема  установки  тела  обтекания  в  проточной  части

преобразователей исполнения В типоразмеров Ду 150, Ду 200 мм





126

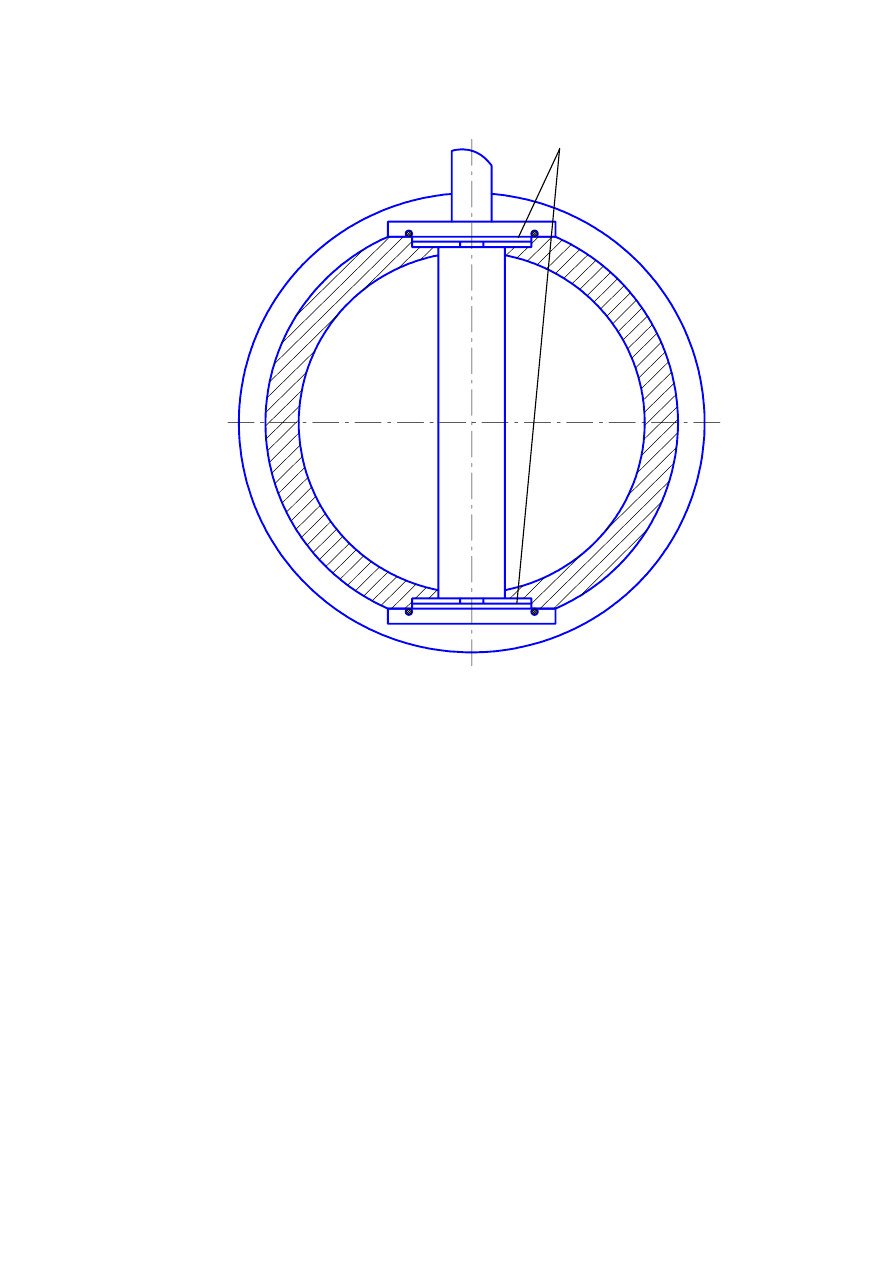

Рисунок  Н.4 - Схема  установки  тела  обтекания  в  проточной  части

преобразователей типоразмеров Ду 250, Ду 300 мм

























Кольцо уплотнительное





127

Приложение П

(Обязательное)

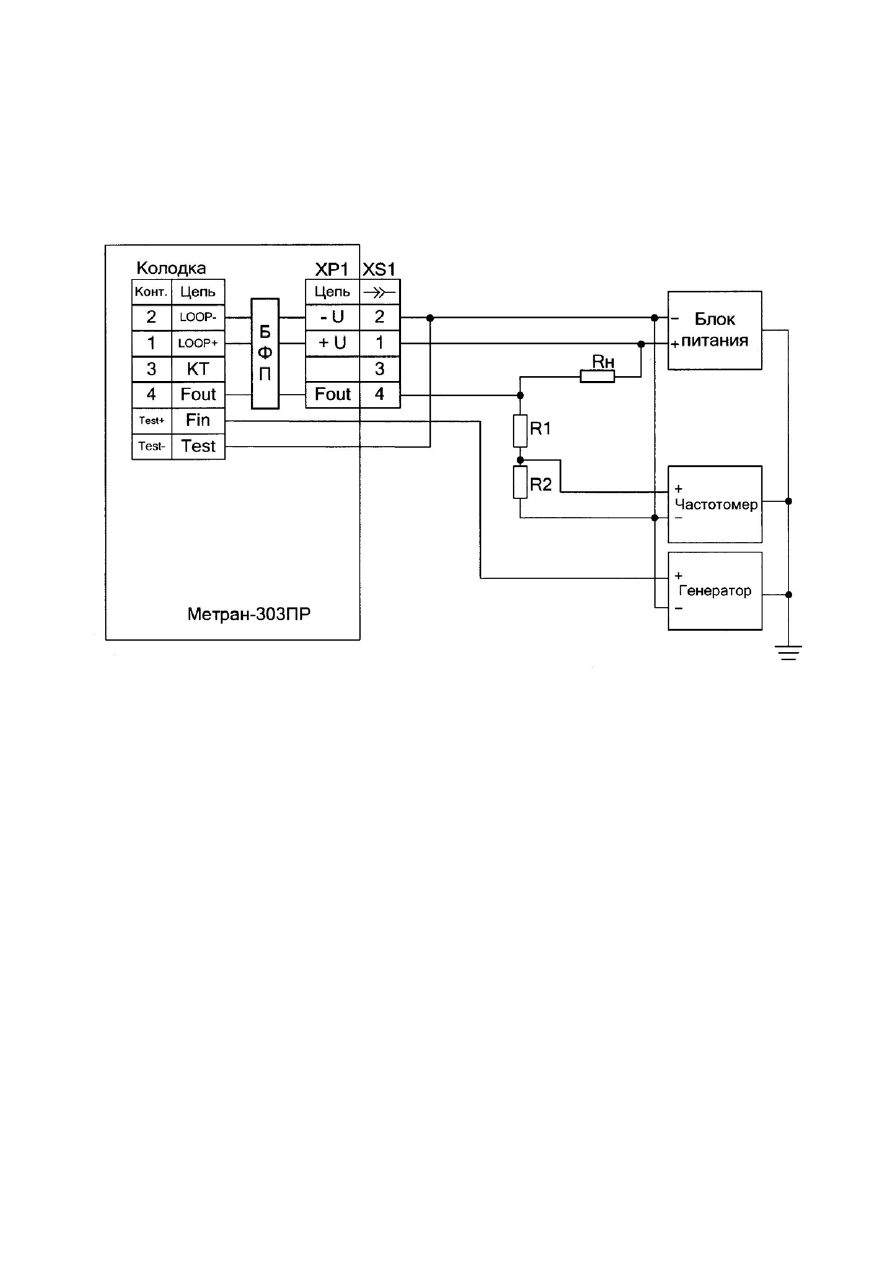

Схемы соединений и подключений преобразователей при поверке







ХР1 – вилка типа 2РМГ14Б4Ш1Е2
ХS1 – розетка типа 2РМГ14КПН4Г1В1
Rн = (1600±80) Ом – сопротивление нагрузки
R1 = (83,00±4,15) кОм
R2 = (15,00±0,75) кОм
БФП – блок фильтра помех




Примечания
1 При исполнении преобразователя с сальниковым вводом  провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2  Перед  присоединением  проводов  к  контактам  колодки «Test+» и «Test-»

следует отвернуть винты крепящие БФП и выдвинуть его на длину проводов, не
допуская их обрыва.



Рисунок  П.1 - Схема  подключения  преобразователя  при  определении

параметров  токоимпульсного  сигнала  и  погрешности  измерения  объема  по

токоимпульсному сигналу
