Рисунок  И. 2 – Монтаж  преобразователей  на  трубопроводе  большего

диаметра

5Д

у





2Д

у







117





























































Рисунок И.3 -  Установка преобразователей на трубопровод меньшего

диаметра

Струевыпрямитель

5 Д

у





2 Д

у



Рисунок И. 4 - Установка преобразователя с отводами 90

°

5 Д

у



2 Д

у







118













































Рисунок  И.5 - Установка  преобразователей  с  двумя  отводами

90

° в одной плоскости

Рисунок  И. 6 - Установка  преобразователей  с  двумя  отводами 90

°в

различных плоскостях

5Д

у



2Д

у



5Д

у



2Д

у







119

















α

°

  5

>

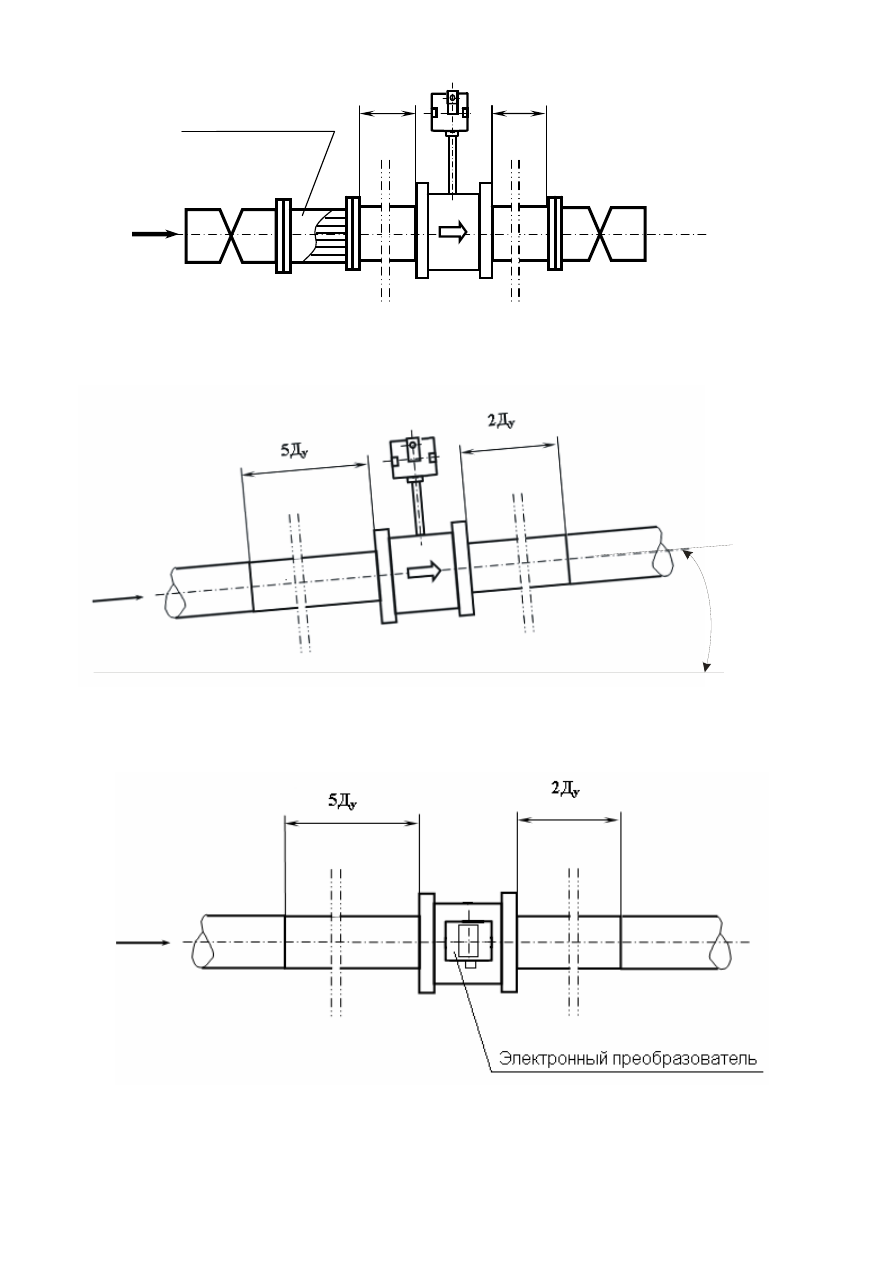

Рисунок  И. 8 - Установка  преобразователей  на  восходящем  участке

трубопровода



Рисунок И.9 – Рекомендуемая установка преобразователей на трубопровод в

случае возможного скопления воздуха в проточной части

Струевыпрямитель

5Д

у



2Д

у



Рисунок  И. 7 - Установка  преобразователей  с  двумя  дроссельными

клапанами
