112



















Таким  образом,  зная  реальные  значения  диаметра  трубопровода,

центрального  угла  расширения,  скорости  потока  с  использованием  диаграмм,

приведенных  на  рисунках  Ж.3 – Ж.5,  можно  определить  потери  давления  на

конфузоре

ΔP

к

 по формуле (Ж.2).

Ж.5 Расчет суммарного коэффициента сопротивления диффузора

ξ

сум



Применяя условный метод разделения суммарных потерь на диффузоре

ξ

сум

,

имеем:

ξ

сум

 =

ξ

дифф

 +

ξ

тр

,



















(Ж.8)



где

ξ

дифф

 - коэффициент местного сопротивления на диффузоре;



ξ

тр

- коэффициент сопротивления трения.

Коэффициент

ξ

тр

 определяется также,  как и для конфузора по формуле (Ж.5).

Для конических диффузоров (рисунок Ж.6) с углами расширения в пределах

0

°<  α  ≤ 40°  и  больших  чисел Re  (турбулентный  режим  течения)  коэффициент

местного сопротивления

ξ

дифф

 может быть вычислен по формуле:

ξ

дифф

 = 3,2

⋅[tg(α/2)]

1,25

⋅(1-n

1

-1

)

2

,



(Ж.9)

где n

1

= F

1

/F

0

- отношение площадей широкого и узкого сечений диффузора;

α - центральный угол расширения, выраженный в радианах.





0

0.01

0.02

0.03

0.04

10

3

10

4

10

5

10

6



10

7

Re

λ

Рисунок Ж.5





113















На рисунке Ж.7 приведена зависимость

ξ

дифф

  от

α при различных значениях

n

1

 (для значений n

1

= 1,250; 1,562; 2,000; 2,500; 3,125 и 3,906).

























По  найденным  значениям

ξ

тр

  и

ξ

дифф

  определяются  суммарные  потери

давления на диффузоре по формуле (Ж.2).

Ж.6 Определение гидравлических потерь на преобразователе

ΔP

Потери  давления

ΔP,  МПа,  обусловленные  врезкой  проточной  части

преобразователя в трубопровод, определяются по формулам:

- преобразователи с  Ду 25, Ду 32, Ду 50, Ду 80, Ду 100 мм



ΔP=4,8·10

-5

 ·(Q/Q

1

)

2

;













(Ж.10)





Рисунок Ж.7 – Зависимость

ξ

дифф

 от угла

α

0,1

0,2

0,3

0,4

0,5

0

10

20

30

40

ξ

дифф

3,906

3,12

2,5

1,25

1,562

2,0

α, град

D

0

D

1



α/2

Рисунок Ж.6





114

- преобразователи с Ду 100, 150, Ду 200, Ду 250, Ду 300 мм



ΔP=3,2·10

-5

 ·(Q/Q

1

)

2

,













(Ж.11)

где Q – текущее значение расхода, м

3

/ч;

Q

1

- значение расхода, указанное в таблице 1.1.

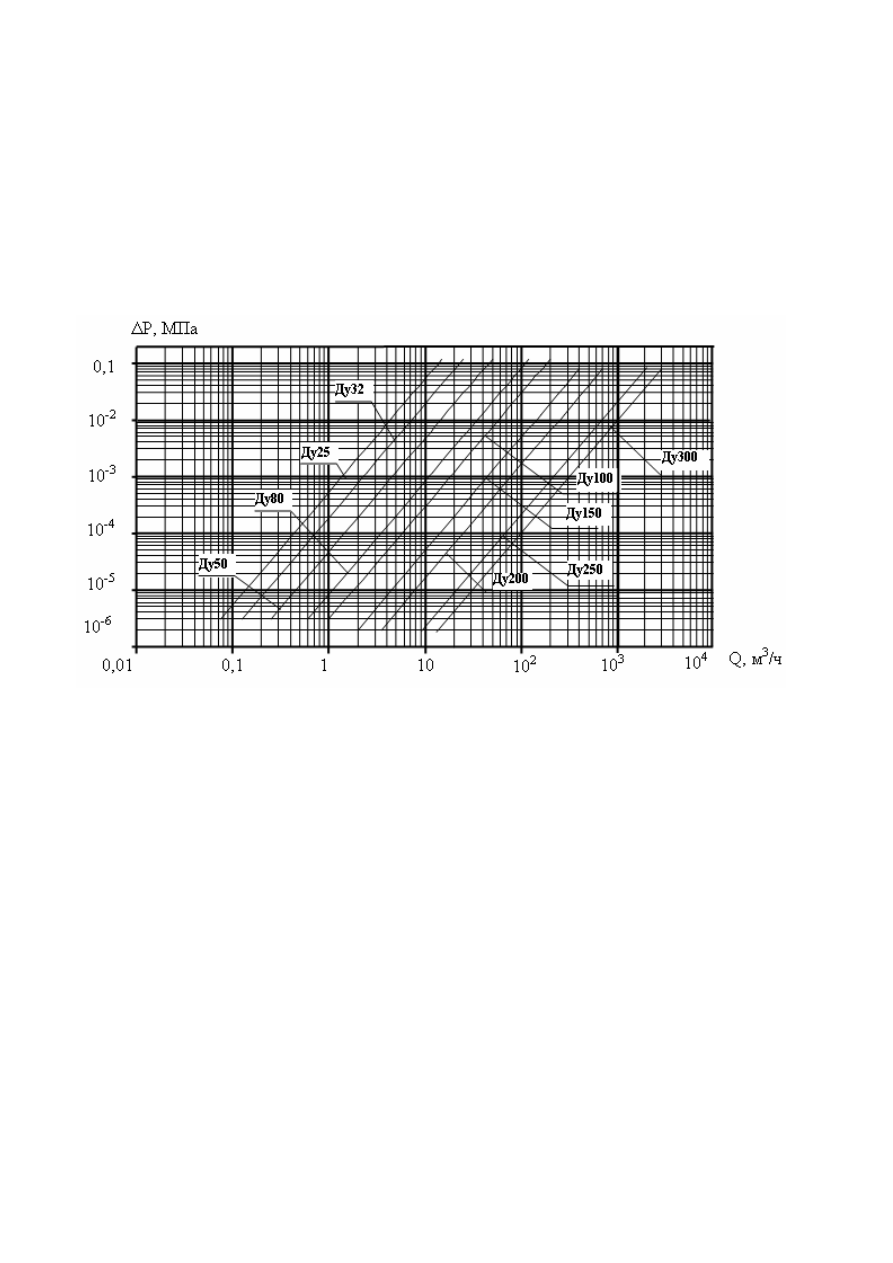

На  рисунке  Ж.8  приведена  зависимость  потери  давления

ΔP  от  расхода

жидкости Q в трубопроводе для каждого типоразмера преобразователя.











             Рисунок Ж.8



Подставляя найденные значения всех  слагаемых в формулу (Ж.1),  получаем

суммарные  дополнительные  потери  напора  в  трубопроводе,  обусловленные
установкой  преобразователя  Метран-303ПР.  Эти  потери  сводятся  к  минимуму,

если оптимизирован типоразмер преобразователя (Q

≤ Q

ном

),

 а проект на установку

преобразователя и монтажные работы проведены с соблюдением рекомендаций по
монтажу. При выполнении этих условий суммарные потери (даже при превышении
диаметра трубопровода над Ду преобразователя в два и более раз), как правило, не
превышают 0,015 МПа (0,15 кгс/см

2

),  что  подтверждено  предприятием-

разработчиком в ходе экспериментальных работ при отработке преобразователя, а
также практическими результатами эксплуатирующих организаций.









115

Приложение И

(Обязательное)

Монтаж преобразователей









































Рисунок И.1 – Пример типовой установки преобразователей

5Д

у



П

2Д

у
