Датчик расхода Метран-303ПР. Руководство - часть 26





104

Таблица Е.1
















Размеры в миллиметрах

Преобразователь исполнения А

Преобразователь исполнения В

Д

D

В

Н

Масса, кг D

В

Н

Масса, кг

25

59

68

273

2,9

- - -

-

32

64

70

280

3,1

- - -

-

50

85

70

290

3,4

- - -

-

80  118 105 325  6,2  -

-

-  -

100 132 120 347  8,4  -

-

-  -

150 -  -  -  - 165

112

414

9,9

200 -  -  -  - 205

127

484

17,1

Примечание

С = (194±2) мм - для преобразователей без ЖКИ

С = (210±2) мм - для преобразователей с ЖКИ

L = (93±2) мм для преобразователей в сальниковым вводом

L = (109±2) мм для преобразователей с разъемом



Таблица Е.2
                           Размеры в миллиметрах

       Ду



        D

В

Н

Масса, кг

250 405 200 665  35,1

300 460 200 720  38,1

Примечание - Размеры «С» и «L» такие же как в таблице Е.1











105

















































Размеры В, D

1

, d, H, Lуст, значение n приведены в таблице Е.3



Рисунок Е.4 – Установочные размеры преобразователей исполнения А

типоразмеров Ду 25, Ду 32, Ду 50, Ду 80, Ду 100 мм

















L

уст



L

уст



d,n

B

А

=

D

1



А – вариант для КМЧ К0,

А  –  вариант  для  КМЧ

Н





106



Размеры В, D

1

, d, H, Lуст, L, значение n приведены в таблице Е.3

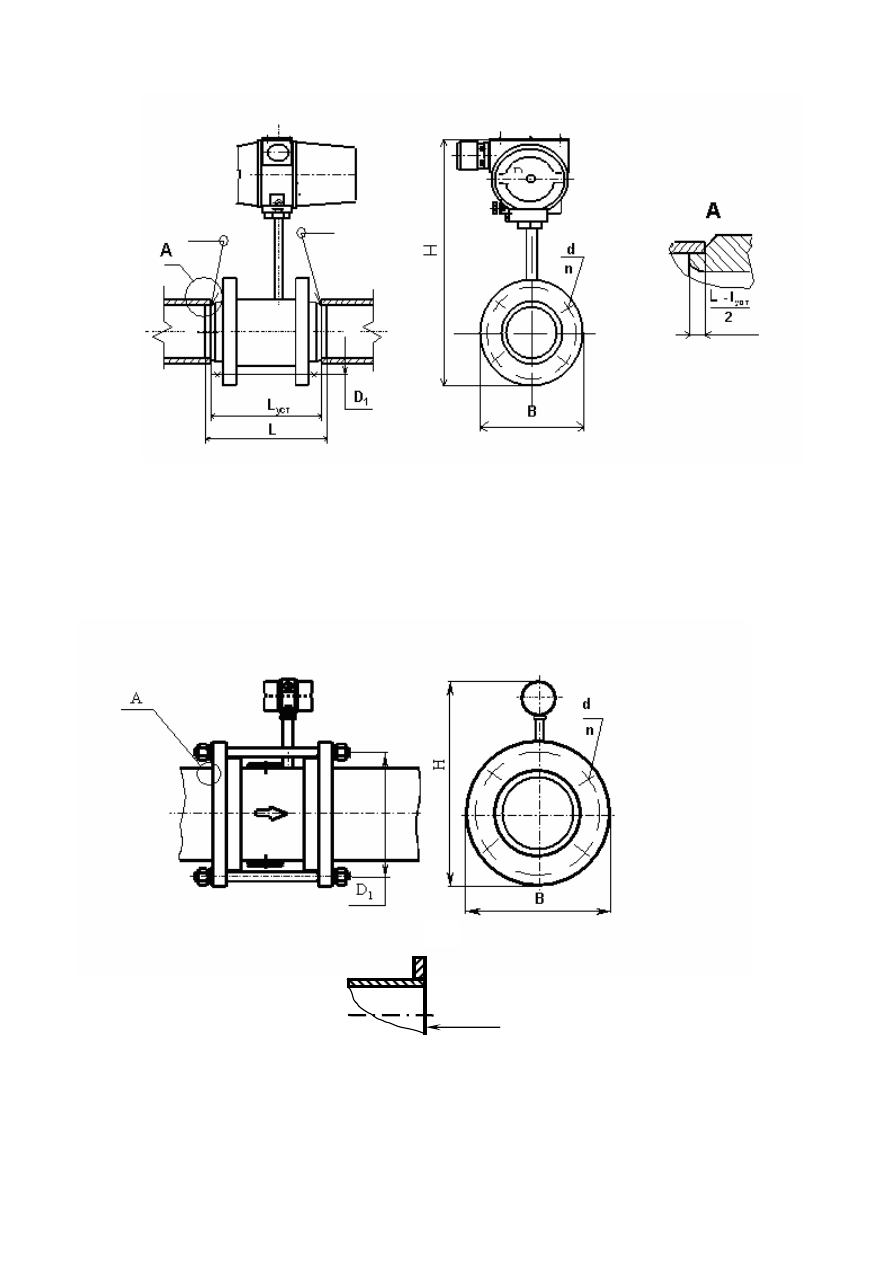

Рисунок Е.5 - Установочные размеры преобразователей исполнения В

типоразмеров Ду 150, Ду 200 мм.







Размеры В, D

1

, d, H, Lуст, значение n приведены в таблице Е.4

Рисунок Е.6 - Установочные размеры преобразователя Ду 250, Ду 300 мм



А

L

уст





107

Таблица Е.3
















Размеры в миллиметрах

Преобразователь исполнения А

Преобразователь исполнения В

Ду

B D

1



L

уст

 H d

n,

шт.

B D

1



L

уст



H L  d

n,

 шт.

25 115  85 62/86 300 14  4  -

-

-  -

-  -

-

32 135 100

64/88 314 18  4  -

-

-  -  -  -

-

50 160/144  125/110  64/88 331/323

18

4

-

-

-

-

-

-

-

80 195/178  160/145   99/125  358/349

18

8/4

-

-

-

-

-

-

-

100 215/192  180/160  114/144  378/366

18 8 -  -  - - - -  -

150 -

-  -  -  -

- 244  210

222

  457

278

18

8

200 -  -  -  -  -

- 334  295

283

  558

343

22

12

П р и м е ч а н и е  – В  числителе  дроби  для  исполнения  А  указаны  размеры  для  КМЧ  К0,  К4,  в

знаменателе – для КМЧ К1.



Таблица Е.4


                     Размеры в миллиметрах



Ду



В

D

1



Н

L

уст

 d n,

шт

250 405 329 665 210  22  12

300 460 384 720 210  22  12
