96





Rн - сопротивление нагрузки
БФП – блок фильтра помех
ПК – персональный компьютер

Примечания

1 При исполнении преобразователя с сальниковым вводом провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2

Сопротивление  нагрузки  Rн  допускается  подключать  как  к

положительному, так и к отрицательному выводу блока питания.

3 HART - коммуникатор и HART - модем могут быть подключены к любой

точке цепи. Одновременное использование HART – модема и HART –
коммуникатора возможно только при условии использования программного
обеспечения для ПК, поддерживающего спецификацию HART в полном объеме,
и при использовании HART мастера как первичного, а HART – коммуникатора
как вторичного устройств.

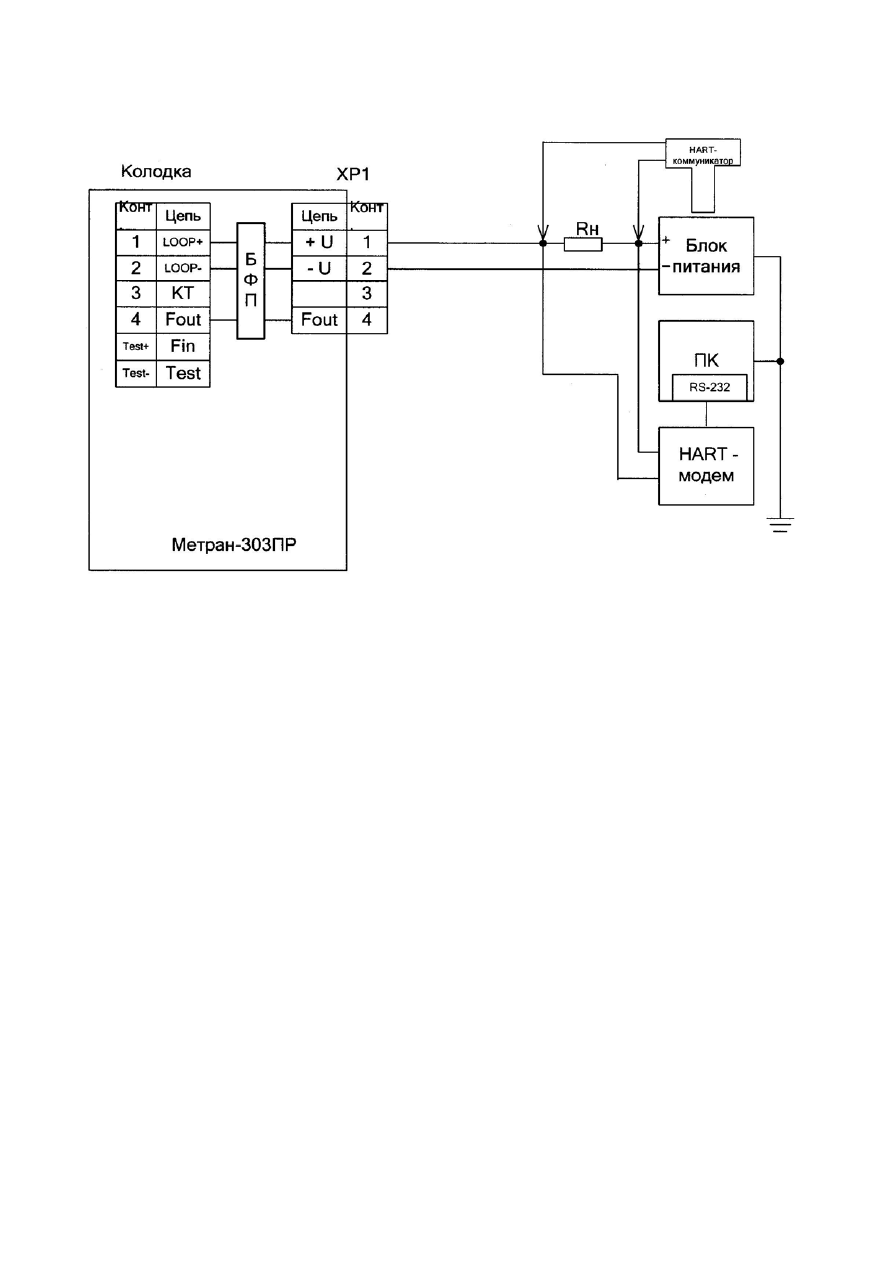

Pисунок  Д.3 - Схема  подключения  преобразователя  при  использовании

цифрового  выходного  сигнала  и  коррекции  параметров  при  помощи HART -

коммуникатора









97



+ U

1

- U

2
3

Fout

4

1
2
3
4

Test+

Test-

ХР1

Колодка

Метран-303ПР-Ex

Конт
.

Цепь

Loop+

Loop-

KT

Fout

Fin

Test

Цепь

Конт
.

Барьер

искрозащиты

(4-20 мА)

Взрывоопасная зона

Взрывобезопасная зона

БП

~220 В

50 Гц

Rн

4-20 мА

4-20 мА

Б

Ф

П



Rн - сопротивление нагрузки
БФП – блок фильтра помех

   БП – блок питания

Примечания

1 При исполнении преобразователя с сальниковым вводом провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов

2 Величина сопротивления нагрузки Rн определяется параметрами барьера

искрозащиты



Рисунок  Д.4 - Схема  подключения  преобразователя  взрывозащищенного

исполнения при использовании токового выходного сигнала

















98





Rн - сопротивление нагрузки
БФП – блок фильтра помех

   БП – блок питания



Примечание - При исполнении преобразователя с сальниковым вводом

провода присоединять к БФП, имеющему одноименную с колодкой маркировку
выводов.

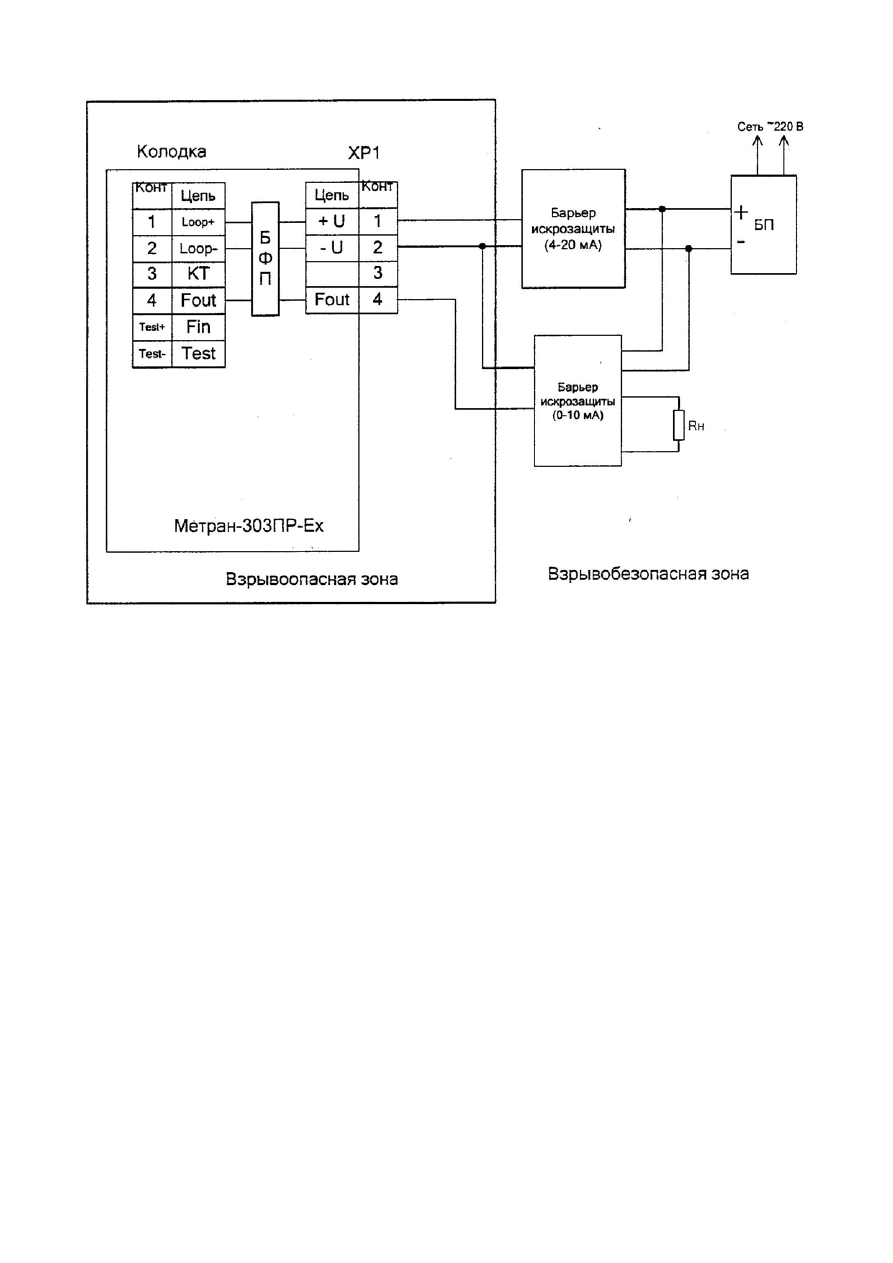

Pисунок  Д.5 - Схема  подключения  преобразователя  взрывозащищённого

исполнения при использовании токоимпульсного выходного сигнала

















99





Rн - сопротивление нагрузки
БФП – блок фильтра помех

   БП – блок питания
   ПК – персональный компьютер



Примечания

1 При исполнении преобразователя с сальниковым вводом провода

присоединять к БФП, имеющему одноименную с колодкой маркировку выводов.

2 При использовании HART - коммуникатора взрывозащищенного исполнения,

например, Метран-650-Ех допускается его использование во взрывоопасной зоне

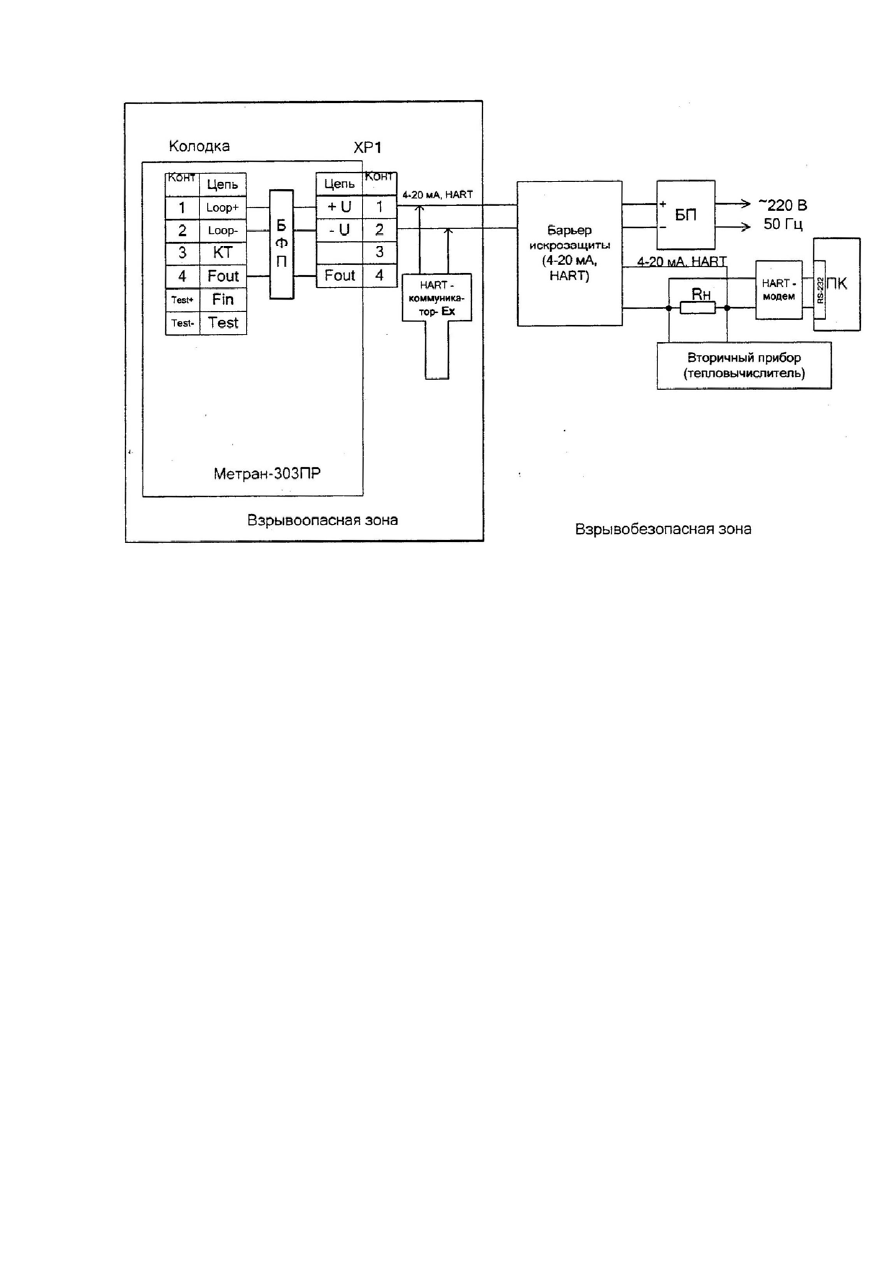

Pисунок  Д.6 - Схема  подключения  преобразователя  взрывозащищённого

исполнения  при  использовании    цифрового  выходного  сигнала  и  корректировки

параметров

преобразователя

при

помощи HART – коммуникатора

общепромышленного или взрывозащищенного исполнения
