100






          Rн - сопротивления нагрузки определяется параметрами блока питания

БФП – блок фильтра помех

   БП-Ех – блок питания взрывозащищенного исполнения
   ПК – персональный компьютер


Примечание - При исполнении преобразователя с сальниковым вводом

провода присоединять к БФП, имеющему одноименную с колодкой маркировку
выводов.

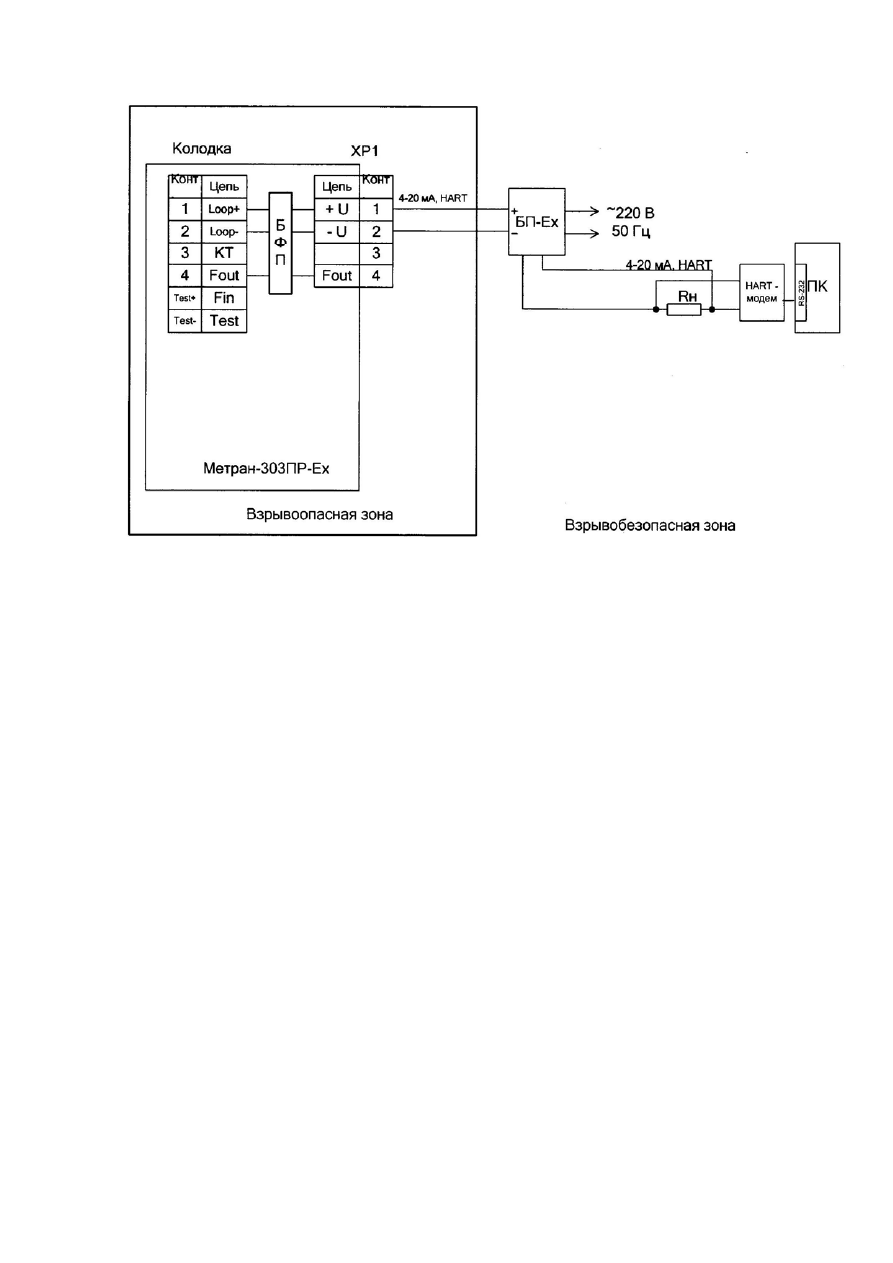

Рисунок  Д.7 - Схема  подключения  преобразователя  взрывозащищённого

исполнения с взрывозащищенным блоком питания при использовании токового и

цифрового выходных сигналов





101

Приложение Е

(Обязательное)

Габаритные и установочные размеры преобразователей









Размеры В, С, D, Н, L приведены в таблице Е.1

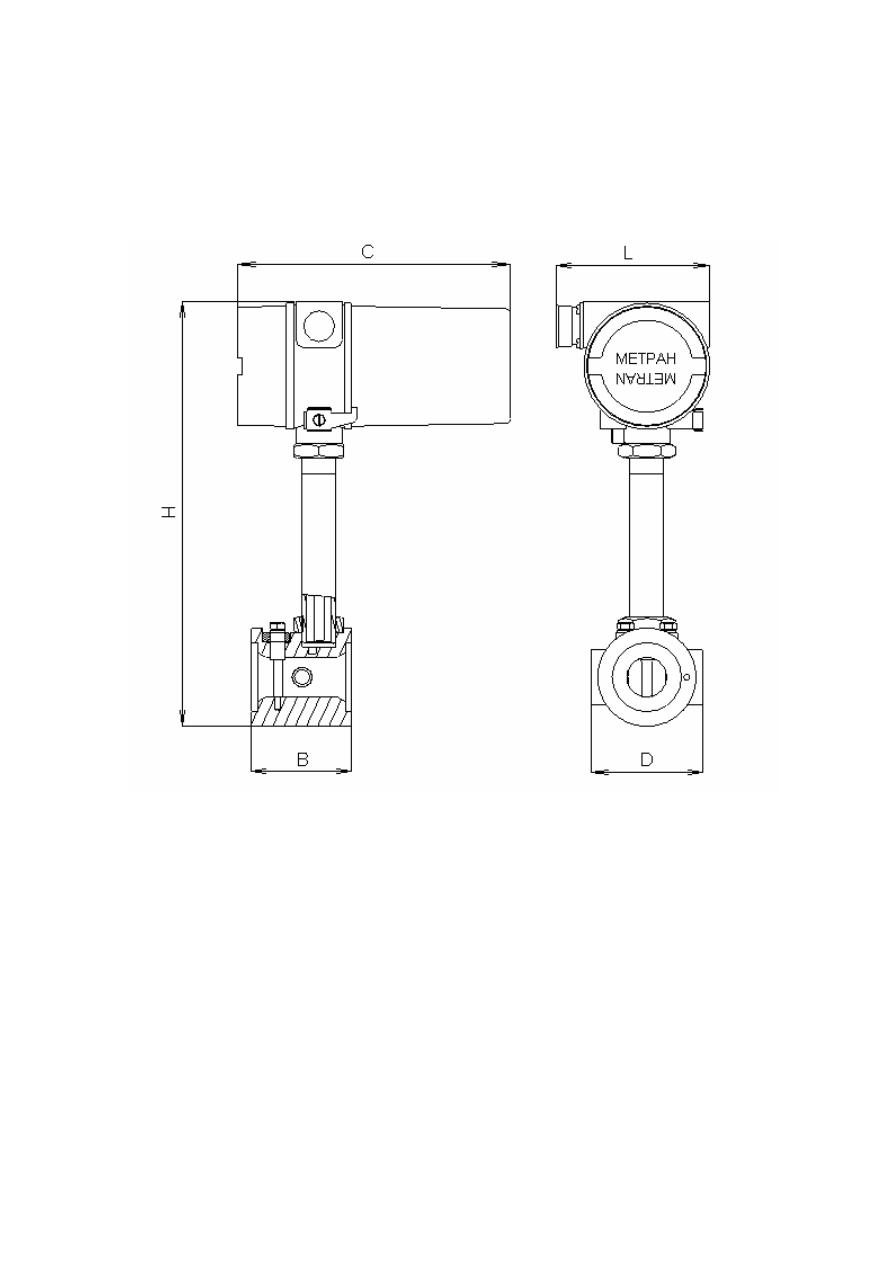

Рисунок  Е.1 - Габаритные  размеры  преобразователей  исполнения  А

типоразмеров Ду 25, Ду 32, Ду 50, Ду 80, Ду 100 мм















102





Размеры В, С, D, Н, L приведены в таблице Е.1

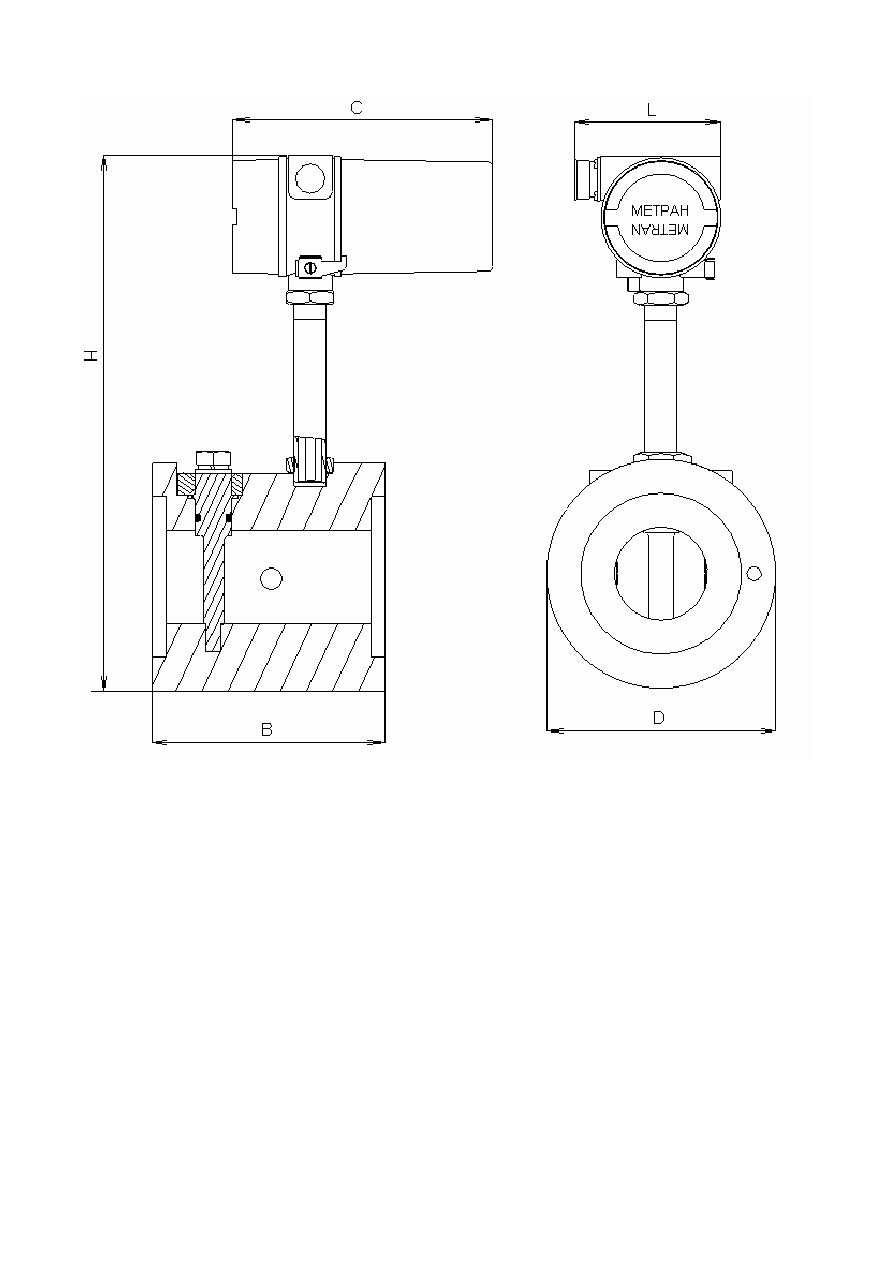

Рисунок  Е.2 - Габаритные  размеры  преобразователей  исполнения  В

типоразмеров Ду 150, Ду 200 мм

















103





Размеры В, С, D, Н, L, приведены в таблице Е.2

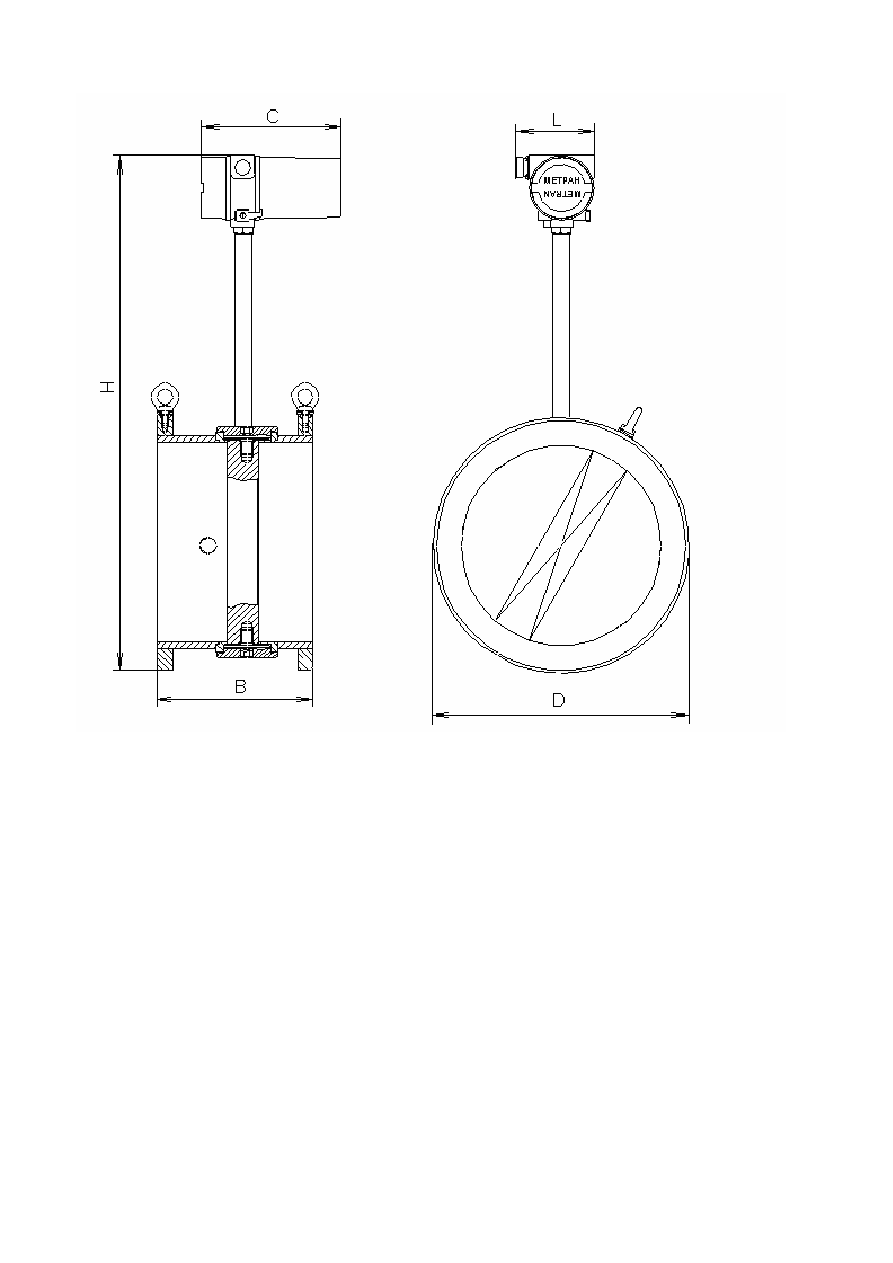

Рисунок  Е.3 - Габаритные  размеры  преобразователей  типоразмеров

Ду 250, Ду 300 мм
