Снегоходы Lynx 59 YETI 550, 69 YETI ARMY 600 E-TEC, 69 YETI ARMY LTD 800R E-TEC, 59 YETI 600 ACE, 69 YETI 600 ACE, 69 YETI 900 ACE. Руководство (2015 год) - часть 5

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

mmo2008-005-008_a

mmo2008-005-007

Процедура запуска двигателя

Последовательность действий

1. Приведите в действие стояночный тормоз.
2. Заново проверьте работу рычага управления

дроссельной заслонкой.
3. Наденьте шлем.
4. Убедитесь, что колпачок шнура безопасности

установлен на выключатель двигателя, а сам

шнур присоединен к петле на вашей экипировке.
5. Удостоверьтесь, что кнопка аварийной оста

новки двигателя находится в положении ВКЛ

(отжата).
6. Нажмите кнопку ЗАПУСКА двигателя для

включения электрического стартера и запуска

двигателя. Незамедлительно отпустите ее по

сле запуска двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Нажатия на рычаг управления

дроссельной заслонкой во время

запуска двигателя категорически

запрещены.

ВНИМАНИЕ

Не позволяйте электри

ческому стартеру работать более

10 секунд за раз. Между последова

тельными попытками пуска двига

теля делайте паузы не менее 30 се

кунд, необходимые для охлаждения

стартера.

7. Снимите стояночный тормоз.

ПРИМЕЧАНИЕ:

При первоначальном холод

ном запуске не снимайте стояночный тормоз в

данный момент. Прогрейте двигатель, как опи

сано ниже.

Аварийный запуск двигателя

Модели 600 АСЕ и 900 ACE

Не производите аварийный запуск двигателя.

Зарядите или замените АКБ.

Модели 550F, 600 НО Е-ТЕС и 800R

Е-ТЕС

В случае, если стартер не работает и вы выпол

нили все шаги из

ПРОЦЕДУРЫ ЗАПУСКА

ДВИГАТЕЛЯ

, запустите двигатель, используя

ручной стартер или аварийный пусковой шнур.

Запуск двигателя при помощи

аварийного пускового шнура

Двигатель снегохода может быть запущен с по

мощью аварийного пускового шнура, входящего

в возимый комплект инструментов. Выполните

следующее:

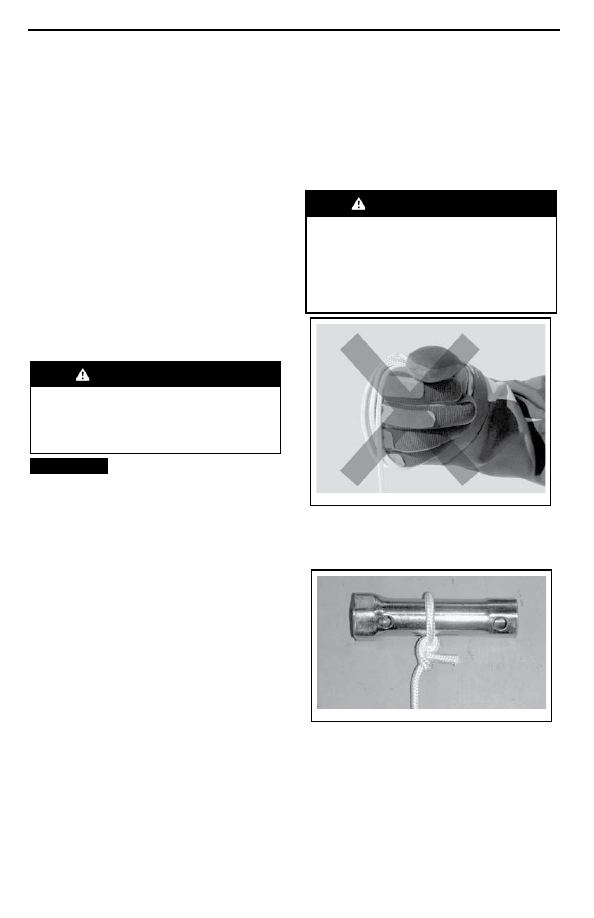

1. Снимите защиту ремня вариатора.

ПРЕДОСТЕРЕЖЕНИЕ

Не наматывайте шнур на руку. Дер

жите шнур только за рукоятку. Не

используйте этот способ кроме

случаев крайней необходимости.

Как можно скорее проведите ре

монт снегохода.

2. Присоедините один конец шнура к рукоятке.

ПРИМЕЧАНИЕ:

В качестве рукоятки можно

использовать свечной ключ.

3. Другой конец шнура подсоедините к пуско

вому зажиму, входящему в возимый комплект

инструментов.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

mmo2008-005-009

mmo2008-005-012_a

mmo2008-005-014_a

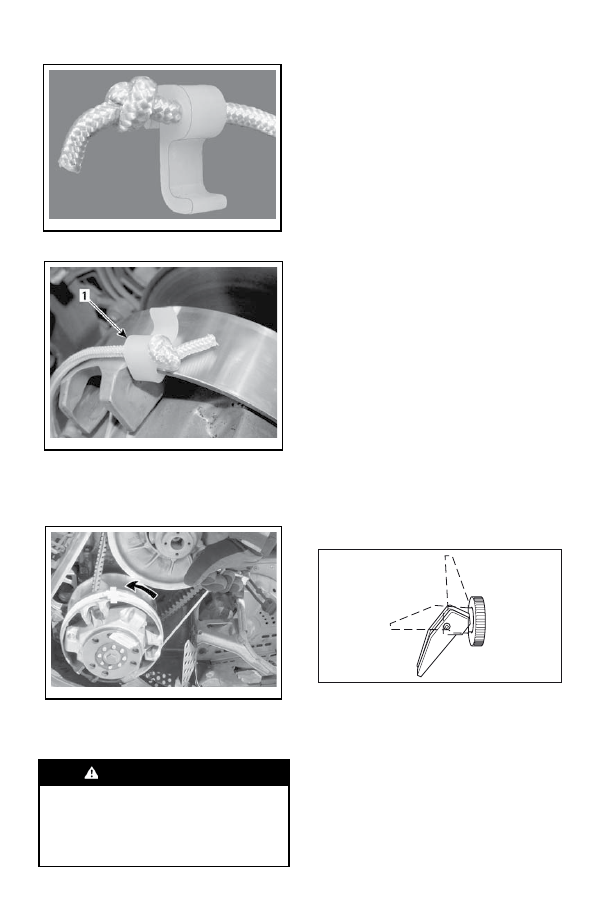

4. Подсоедините зажим к ведущему шкиву.

1. Место установки зажима

5. Плотно обмотайте шнур вокруг шкива. При

разматывании шнура шкив должен вращаться

против часовой стрелки.

6. Резким движением потяните шнур на себя

так, чтобы он полностью размотался и соскочил

со шкива.

ПРЕДОСТЕРЕЖЕНИЕ

После запуска двигателя подоб

ным образом не устанавливайте

на место защиту ремня вариатора.

Двигайтесь с низкой скоростью к

месту ремонта.

Процедура запуска двигателя

(Модели 550)

Последовательность действий

1. Заново проверьте работу рычага управления

дроссельной заслонкой.
2. Убедитесь, что колпачок шнура безопасности

установлен на выключатель двигателя, а сам

шнур присоединен к петле на вашей экипировке.
3. Удостоверьтесь, что кнопка аварийной оста

новки двигателя находится в положении ВКЛ

(отжата).
4. Задействуйте рычаг обогатителя, следуя ука

заниям ниже.

Использование рычага обогатителя
Первоначальный запуск холодного

двигателя при температуре ниже -10°C
ПРИМЕЧАНИЕ:

Не используйте рычаг

управления дроссельной заслонкой, если рычаг

обогатителя находится в рабочем положении.
Установите рычаг обогатителя в положение 3.

ПРИМЕЧАНИЕ:

После запуска двигателя

прогревайте его на холостом ходу при высоком

количестве оборотов коленчатого вала, пока

частота вращения последнего не понизится.

После этого переведите рычаг обогатителя в

положение ВЫКЛ для того, чтобы сохранить

надлежащий состав топливовоздушной смеси.

A06H1KA

1. ВЫКЛ

2. Положение 2

3. Положение 3

Первоначальный запуск холодного

двигателя при температуре выше -10°C

Установите рычаг обогатителя в положение 2.

ПРИМЕЧАНИЕ:

После запуска двигателя

переведите рычаг обогатителя в положение

ВЫКЛ для того, чтобы сохранить надлежащий

состав топливовоздушной смеси.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Запуск прогретого двигателя

Запустите двигатель без использования обо

гатителя. В случае, если после двух попыток

запуска вручную или двух 5-секундных попы

ток запуска с использованием электрического

стартера двигатель снегохода не запустился,

переведите рычаг обогатителя в положение

2. Запустите двигатель, не задействуя рычаг

управления дроссельной заслонкой. Как только

двигатель запустится, переведите рычаг в поло

жение ВЫКЛ.

Прогрев снегохода

Перед каждой поездкой снегоход следует про

гревать следующим образом:
1. Запустите двигатель как указано в

ПРОЦЕ

ДУРЕ ЗАПУСКА ДВИГАТЕЛЯ

выше.

2. Для прогрева дайте двигателю поработать на

оборотах холостого хода в течение одной-двух

минут.

ПРИМЕЧАНИЕ:

Не рекомендуется держать

двигатель работающим на оборотах холостого

хода более 10 минут.
3. Снимите стояночный тормоз.
4. Нажимайте на рычаг управления дроссель

ной заслонкой до включения ведущего шкива

вариатора. В течение первых двух-трех минут

двигайтесь с низкой скоростью.

ВНИМАНИЕ

В случае, если после

нажатия на рычаг управления дрос

сельной заслонкой снегоход не дви

гается с места, остановите двигатель

и снимите колпачок шнура безопас

ности с выключателя двигателя. По

сле чего выполните следующее:

– Проверьте, не застряли ли лыжи

снегохода. Поочередно поднимите и

опустите лыжи, используя рукоятки.

– Проверьте, не застряла ли гусеница

снегохода. Поднимите заднюю часть

снегохода, чтобы гусеница оторва

лась от земли, после чего опустите.

– Проверьте наличие плотных ско

плений снега или льда, препятству

ющих вращению гусеницы, на зад

ней подвеске. При необходимости

очистите.

ОСТОРОЖНО Используйте пра

вильную технику поднятия тяже

стей, используйте для этого силу

ног. Не пытайтесь поднять какую-

либо часть снегохода в случае, если

это выше ваших сил.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что колпачок шнура

безопасности снят с выключателя

двигателя перед тем, как встать

перед снегоходом, гусеницей или

компонентами подвески.

ПРИМЕЧАНИЕ:

На моделях Е-ТЕС проце

дура прогрева двигателя управляется автома

тически. В течение этого периода (до 10 минут

в зависимости от температуры воздуха) частота

вращения коленчатого вала двигателя ограни

чена.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Переключение передач

ВНИМАНИЕ

– При буксировке груза всегда вклю

чайте 1

ую

передачу.

– При стоянке снегохода всегда вклю

чайте нейтральную передачу.

– Перед переключение на передачу

заднего хода или из нее полностью

останавливайте снегоход и удержи

вайте нажатым рычаг тормоза. Перед

нажатием на рычаг управления дрос

сельной заслонкой дождитесь звуко

вых сигналов, предупреждающих о

включении передачи заднего хода.
Нейтральная передача

При включении нейтральной передачи коробка

переключения передач размыкает шкивы и гу

сеницу.

Включение передачи заднего хода

Для включения передачи заднего хода выполни

те следующее:
1. Полностью остановите снегоход.
2. Нажмите и удерживайте рычаг тормоза.
3. Когда частота вращения коленчатого вала

двигателя опустится до холостого хода включи

те передачу заднего хода (R), используя рычаг

переключения передач.

ПРИМЕЧАНИЕ:

Для включения передачи

заднего хода необходимо нажать на рычаг пе

ред тем как переместить его в это положение.
4. Плавно нажмите на рычаг управления дрос

сельной заслонкой.

ПРЕДОСТЕРЕЖЕНИЕ

Скорость движения задним ходом

не ограничена. Всегда проявляй

те осторожность, так как быстрое

движение задним ходом может

привести к потере устойчивости.

Оставайтесь в сидячем положении.

Перед тем как начать движение за

дним ходом убедитесь, что позади

снегохода отсутствуют люди и пре

пятствия.

Включение передачи переднего хода

Данный снегоход имеет две передачи передне

го хода.
Для включения передачи переднего хода вы

полните следующее:
1. Полностью остановите снегоход.

2. Нажмите и удерживайте рычаг тормоза.
3. Когда частота вращения коленчатого вала

двигателя опустится до холостого хода вклю

чите пониженную (1) или повышенную (2) пере

дачу, используя рычаг переключения передач.
4. Плавно нажмите на рычаг управления дрос

сельной заслонкой.

ПРИМЕЧАНИЕ:

Не переключайте передачи

в движении. При переключении с 1

ой

на 2

ую

пере

дачу и наоборот, а также при переключении на/с

передачу заднего хода снегоход должен быть

остановлен (снегоход не движется, двигатель

работает на оборотах холостого хода).

Остановка двигателя

Отпустите рычаг управления дроссельной за

слонкой и дождитесь, когда частота вращения

коленчатого вала двигателя опустится до холо

стого хода.
Остановите двигатель либо используя кноп

ку аварийной остановки двигателя, либо сняв

колпачок шнура безопасности с выключателя

двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Всегда снимайте колпачок шну

ра безопасности с выключателя

двигателя в случае, если снегоход

не используется, для того, чтобы

предотвратить несанкционирован

ный запуск двигателя детьми или

иными лицами, а также для исклю

чения возможности хищения снего

хода.

Буксировка груза

Используйте только жесткую сцепку. Любой бук

сируемый груз должен быть оснащен отражате

лями с обеих сторон и сзади. Проверьте требо

вания местного законодательства, относящиеся

к стоп-сигналам.

ПРЕДОСТЕРЕЖЕНИЕ

Буксировка груза на гибкой сцепке

категорически запрещена. Исполь

зуйте только жесткую сцепку. Ис

пользование гибкой сцепки может

привести к столкновению груза и

снегохода, а также к опрокидыва

нию последнего в случае резкого

торможения или при движении

вниз по склону.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Буксировка другого

снегохода

Для буксировки неисправного снегохода ис

пользуйте жесткую сцепку. Снимите ремень

вариатора с неисправного снегохода, обрати

тесь к подразделу

РЕМЕНЬ ВАРИАТОРА

раздела

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

. Буксировку производите

на средней скорости.

ВНИМАНИЕ

Всегда снимайте ремень

вариатора с буксируемого снегохо

да, чтобы предотвратить поврежде

ния ремня или трансмиссии.

Использование гибкой сцепки разрешено толь

ко в исключительных случаях, когда отсутству

ет возможность использовать жесткую сцепку.

Двигайтесь, соблюдая особую осторожность.

В некоторых странах буксировка снегохода на

гибкой сцепке незаконна. Проконсультируйтесь

с государственным и местным законодатель

ством.
Снимите ремень вариатора и присоедините

трос к лыжным стойкам буксируемого снегохо

да. На буксируемом снегоходе должен нахо

диться водитель для того, чтобы приводить в

действие тормоза. Буксировку производите на

малой скорости.

ВНИМАНИЕ

Для предотвращения по

вреждения рулевого управления, ни

в коем случае не закрепляйте букси

ровочный трос за рукоятки лыж

ПРЕДОСТЕРЕЖЕНИЕ

Движение с высокой скоростью

при буксировке неисправного сне

гохода категорически запрещено.

Двигайтесь медленно, соблюдая

особую осторожность.

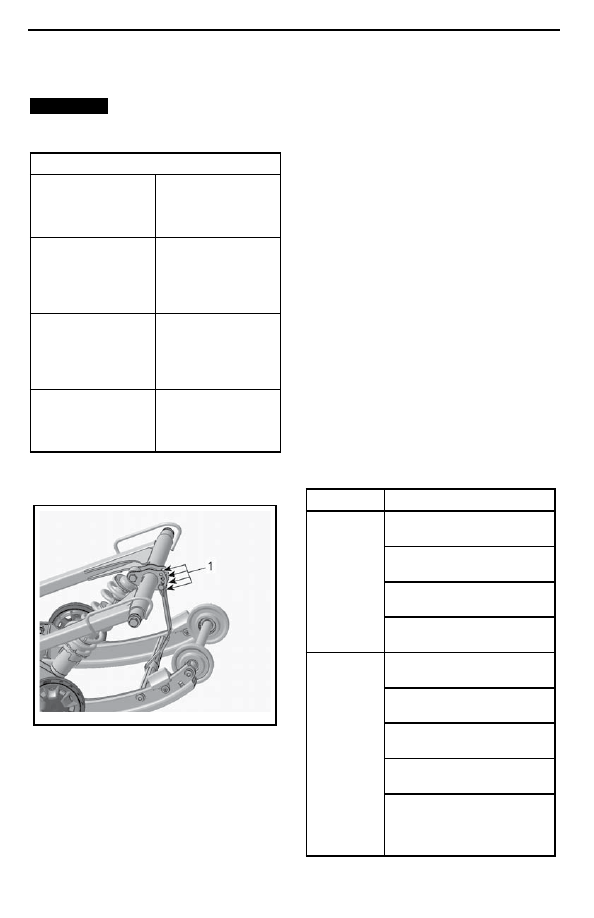

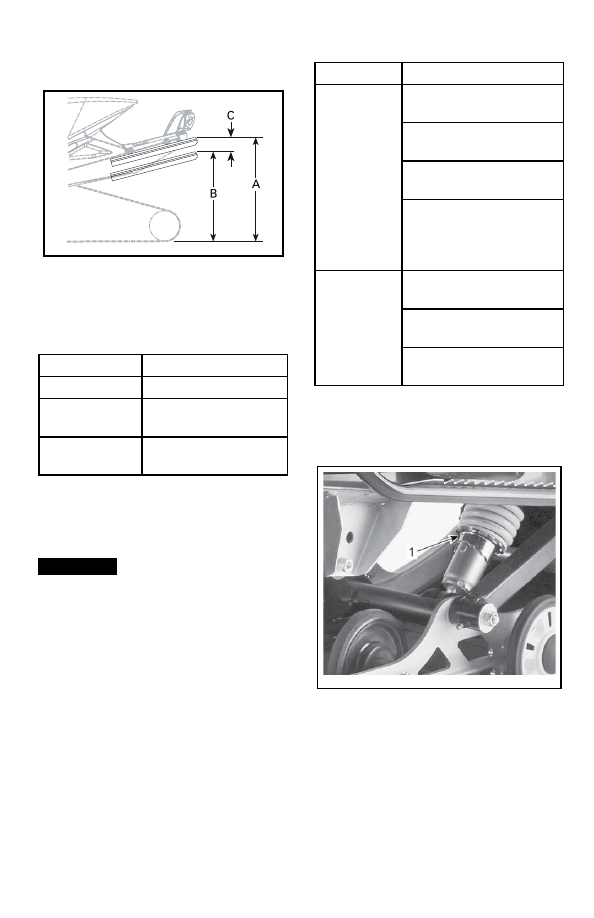

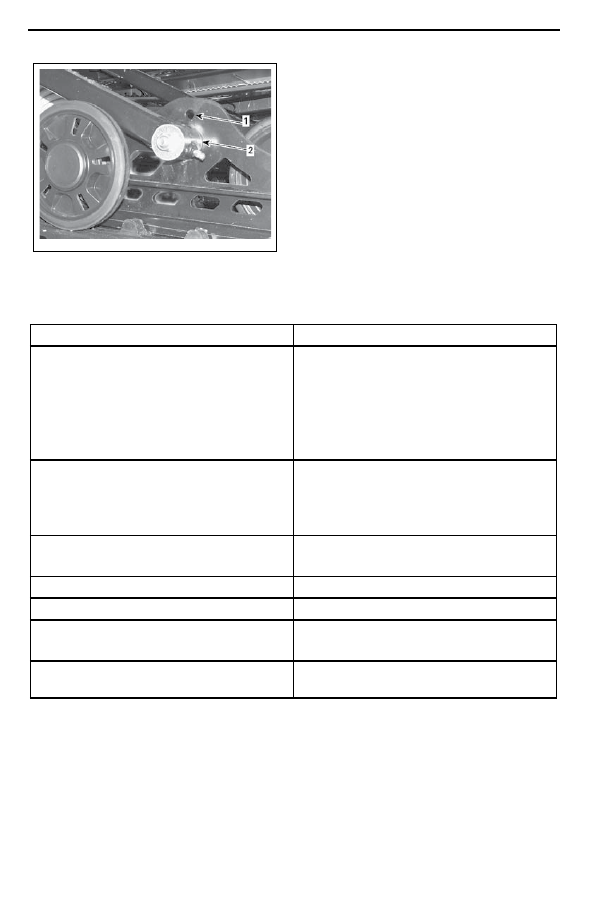

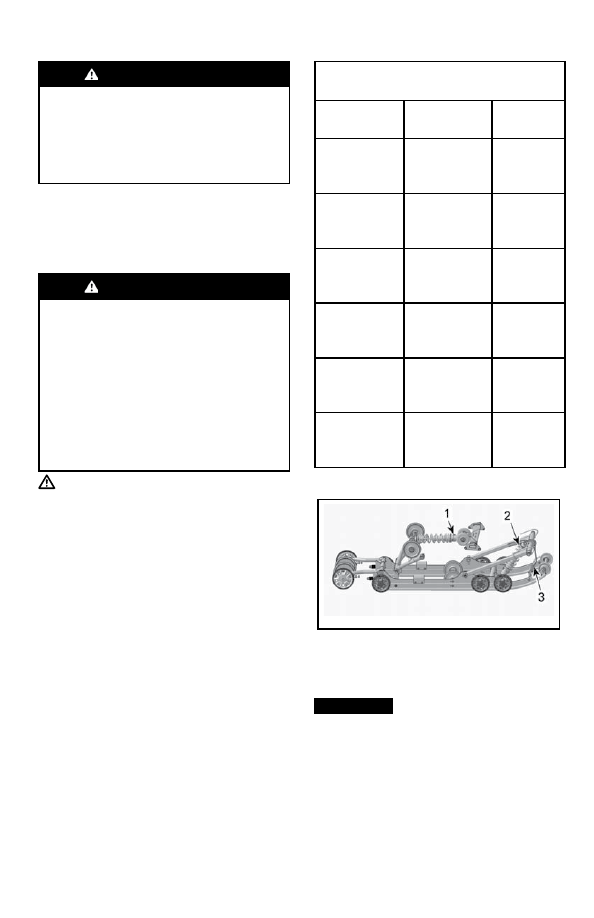

НАСТРОЙКА СНЕГОХОДА

ПРЕДОСТЕРЕЖЕНИЕ

Настройка подвески может повли

ять на управляемость снегохода.

Всегда уделяйте достаточно вре

мени для ознакомления с измене

ниями в поведении снегохода по

сле выполнения настроек.

Управляемость и плавность хода снегохода за

висят от настроек подвески.
Выбор настроек подвески зависит от веса води

теля, личных предпочтений, скорости движения

и условий эксплуатации.

ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как производить на

стройку подвески, помните о необ

ходимости:

– Остановитесь в безопасном месте.

– Снимите колпачок шнура безопас

ности с выключателя двигателя.

– В случае, если необходимо под

нять переднюю или заднюю часть

снегохода, убедитесь, что подъ

емное устройство устойчиво и на

дежно.

ОСТОРОЖНО Не пытайтесь под

нять снегоход вручную в одиночку.

Используйте подходящее подъем

ное устройство для того, чтобы из

бежать растяжений.

Указания, размещенные ниже, необходимы для

тонкой настройки подвески.
Изменяйте настройки по одной. Например, по

сле регулировки передних пружин может по

требоваться регулировка центральной пружи

ны. Проверяйте настройки подвески тестовым

заездом на снегоходе в идентичных условиях:

трасса, скорость движения, состояние снежно

го покрова, положение водителя на сиденье и

т. д. После проверки внесите корректировку и

снова совершите тестовый заезд. Продолжай

те регулировку, пока не добьетесь требуемого

результата.

ЗАВОДСКИЕ УСТАНОВКИ ПРЕДНАТЯГА

ЗАДНЕЙ И ПЕРЕДНЕЙ ПРУЖИН ПОДВЕСКИ

МОДЕЛЬ

ПЕРЕДНИЙ

РЫЧАГ

ЗАДНИЙ

РЫЧАГ

59 YETI 550

11 мм / пози

ция регулято

ра #4

7 мм /

позиция ре

гулятора #2

69 YETI ARMY

600 E-TEC

11 мм / пози

ция регулято

ра #4

13 мм /

позиция ре

гулятора #4

69 YETI ARMY

800 E-TEC

11 мм / пози

ция регулято

ра #4

13 мм /

позиция ре

гулятора #4

59 YETI 600

ACE

10 мм / пози

ция регулято

ра #4

13 мм /

позиция ре

гулятора #4

69 YETI 600

ACE

11 мм / пози

ция регулято

ра #4

5 мм /

позиция ре

гулятора #1

69 YETI 900

ACE

11 мм / пози

ция регулято

ра #4

13 мм /

позиция ре

гулятора #4

Настройка задней подвески

fmo2015-005-001_a

ЗАДНЯЯ ПОДВЕСКА PPS-5900A

1. Задняя пружина

2. Центральная пружина

3. Лентончный ограничитель

ВНИМАНИЕ

Всякий раз после регу

лировки задней подвески проверяй

те и, при необходимости, регулируй

те натяжение гусеницы.
Регулировка длины ленточного

ограничителя

Начните движение с низкой скоростью после

чего начните разгон.
Обратите внимание на работу рулевого управ

ления.

НАСТРОЙКА СНЕГОХОДА

В зависимости от этого отрегулируйте длину

ленточного ограничителя.

ВНИМАНИЕ

После изменения длины

ленточного ограничителя, необходи

мо проверить натяжение гусеницы.

СПРАВОЧНАЯ ТАБЛИЦА

ПЕРЕРАСПРЕДЕ-

ЛЕНИЕ ВЕСА (ДАВ-

ЛЕНИЕ ЛЫЖ НА

ПОВЕРХНОСТЬ)

ВАШИ ДЕЙСТВИЯ

Комфортное:

на

лыжи переносится

достаточное коли

чество веса (легкое

давление)

Регулировка не

требуется

Недостаточное:

основной вес пере

носится на гусеницу

(лыжи отрываются от

поверхности)

Укоротите ленточный

ограничитель

Избыточное:

основной вес перено

сится на лыжи (лыжи

зарываются в снег)

Удлините ленточный

ограничитель

Регулируйте длину ленточного ограничителя

при помощи отверстий на его поверхности и

болта.

fmo2015-006-002_a

ТИПОВОЙ ВАРИАНТ

1. Регулировочные отверстия (ленточный

ограничитель)

ПРИМЕЧАНИЕ:

Уменьшение длины ленточ

ного ограничителя может снизить комфорт во

время движения. В случае, если вы чувствуете

что на гусеницу приходиться большая нагрузка,

прежде всего отрегулируйте положение ограни

чителя хода рычагов задней подвески.

При движении по глубокому снегу может потре

боваться изменение длины ленточного ограни

чителя и/или изменение положения тела для

изменения угла соприкосновения гусеницы с

поверхностью. Знание различных регулировок и

состояние снежного покрова подскажут водите

лю наиболее эффективную комбинацию.
В общем случае, увеличение длины ленточного

ограничителя благотворно скажется при движе

нии по глубокому снегу или равнинному участку.

Преднатяг задней пружины

Преднатяг задней пружины влияет на комфорт

водителя, высоту посадки и компенсацию нагруз

ки при перевозке груза.
Кроме того регулировка преднатяга задней пру

жины позволяет увеличить или уменьшить на

грузку на переднюю подвеску снегохода. Таким

образом увеличить или уменьшить давление

лыж на поверхность. Это позволяет улучшить

эксплуатационные качества при движении в глу

боком снегу, а также уменьшить или увеличить

усилие необходимое для поворота руля и, тем

самым, улучшить управляемость снегохода.
Показателем правильной регулировки преднатя

га являются минимальные пробои подвески при

движении по местности со сложным рельефом.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Увеличение жесткости задней

подвески
Увеличение подъема задней

части снегохода
Увеличение амортизирующих

способностей
Увеличение усилия, необхо

димого для поворота руля

Уменьшение

преднатяга

Уменьшение жесткости зад

ней подвески
Уменьшение подъема задней

части снегохода
Уменьшение амортизирующих

способностей
Уменьшение усилия, необхо

димого для поворота руля
Улучшение эксплуатационных

характеристик и управляемо

сти при движении по глубоко

му снегу

НАСТРОЙКА СНЕГОХОДА

mmo2006-003-022_a

Обратитесь к рисунку, чтобы проверить пра

вильность регулировки преднатяга.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Уменьшение усилия, необ

ходимого для поворота руля
Увеличение амортизирую

щих способностей
Облегчение начала движе

ния в глубоком снегу
Улучшение эксплуатацион

ных характеристик и управ

ляемости при движении по

глубокому снегу

Уменьшение

преднатяга

Увеличение усилия, необхо

димого для поворота руля
Уменьшение амортизирую

щих способностей
Улучшение управляемости

при движении по трассе

Используя ключ для регулировки подвески из

возимого комплекта инструментов, вращайте

регулятор и установите требуемую величину

преднатяга.

ТИПОВОЙ ВАРИАНТ - ПРАВИЛЬНАЯ РЕГУЛИ

РОВКА

А. Максимально растянутая подвеска

B. Подвеска под нагрузкой (вес водителя,

пассажира и груза)

С. Расстояние между А и В; обратитесь к

таблице ниже

ВЕЛИЧИНА «C»

ВАШИ ДЕЙСТВИЯ

50 мм - 75 мм

Регулировка не требуется

Более 75 мм

Подвеска слишком мяг

кая, увеличьте преднатяг

Менее 50 мм

Подвеска слишком жест

кая, уменьшите преднатяг

ПРИМЕЧАНИЕ:

В случае, если необходимой

величины «С» невозможно достичь, используя

оригинальные пружины, обратитесь к авторизо

ванному дилеру Lynx для замены пружин.

ВНИМАНИЕ

Для увеличения пред

натяга всегда поворачивайте регу

лятор слева по часовой стрелке, а

регулятор справа против часовой

стрелки.
Преднатяг центральной пружины

Преднатяг центральной пружины влияет на

величину усилия, необходимого для поворота

руля, управляемость и амортизационные спо

собности.
Кроме того регулировка преднатяга централь

ной пружины позволяет увеличить или умень

шить нагрузку на переднюю часть гусеницы,

изменяя, таким образом, эксплуатационные

характеристики снегохода при движении по

глубокому снегу.

mo2012 -003-017_a

1. Регулятор

Центральный рычаг может находиться в одном

из двух положений. При движении по трассе, с

грузом или пассажиром установите централь

ный рычаг в положение 1.
При движении по глубокому снегу может по

требоваться установить центральный рычаг в

положение 2.
Для моделей ARMY стандартным положением

центрального рычага является положение 2.

НАСТРОЙКА СНЕГОХОДА

fmo2014-005-003_a

ЦЕНТРАЛЬНЫЙ РЫЧАГ

1. Положение 1

2. Положение 2

Влияние регулировки подвески на поведение снегохода

ПРОБЛЕМА

МЕТОДЫ УСТРАНЕИЯ

Рысканье передней подвески

Проверьте юстировку лыж и регулировку угла

развала.
Обратитесь к авторизованному дилеру Lynx.
Уменьшите давление лыж на поверхность.
– Увеличьте преднатяг центральной пружины.
– Уменьшите преднатяг задней пружины.

Снегоход кажется неустойчивым. Создается

впечатление, что он поворачивается вокруг сво

его центра

Уменьшите нарузку на передний рычаг задней

подвески.
– Уменьшите преднатяг центральной пружины.
– Увеличьте преднатяг задней пружины.

Для поворота руля требуется значительное усилие

Уменьшите давление лыж на поверхность.
– Увеличьте преднатяг центральной пружины.

Задняя подвеска кажется слишком жесткой

Уменьшите преднатяг задней пружины.

Задняя подвеска кажется слишком мягкой

Увеличьте преднатяг задней пружины.

Часто происходит пробой переднего амортиза

тора задней подвески

Увеличьте длину ленточного ограничителя
Увеличьте преднатяг центральной пружины.

Гусеница сильно проворачивается при начале

движения

Увеличьте длину ленточного ограничителя

ТРАНСПОРТИРОВКА СНЕГОХОДА

Убедитесь, что крышки масляного и топливного

баков надежно закрыты.
Прицепы с наклонной грузовой платформой

можно легко оснастить лебедкой для макси

мально безопасной погрузки снегохода. Само

стоятельный въезд на прицеп или иное транс

портное средство категорически запрещен.

Простота этого маневра мнимая. Въезд на

прицеп и падение с него стали причинами мно

жества серьезных травм. Надежно закрепляйте

переднюю и заднюю части снегохода даже при

поездке на небольшие расстояния. Убедитесь,

что все оборудование надежно закреплено. При

транспортировке накрывайте снегоход чехлом

для защиты от грязи.
Убедитесь, что ваш прицеп отвечает требовани

ям федерального и местного законодательства.

Убедитесь, что сцепное устройство и предохра

нительные цепи обеспечивают надежное сце

пление с прицепом. Убедитесь, что тормоз при

цепа, указатели поворота и габаритный фонарь

работают в штатном режиме.

Страница преднамеренно оставлена незаполненной

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

Необходимо предоставить ваш снегоход к осмотру авторизованным дилером Lynx после первых 10

часов или 500 км эксплуатации, в зависимости от того, что наступит раньше. Проведение этого осмо

тра снегохода имеет важное значение — не следует им пренебрегать.

ПРИМЕЧАНИЕ:

Проведение осмотра после обкатки производится за счет средств владельца сне

гохода.

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

(МОДЕЛИ, ОСНАЩЕННЫЕ ДВУХТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Осмотреть опоры двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герме

тичность
Затянуть винты выпускного коллектора необходимым моментом
Проверить уровень охлаждающей жидкости.
Отрегулировать масляный насос (Модели 550F)

СИСТЕМА ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Осмотреть трос привода дроссельной заслонки

СИЛОВАЯ ПЕРЕДАЧА

И ТОРМОЗНАЯ СИ

СТЕМА

Осмотреть ремень вариатора
Осмотреть ведущий шкив вариатора
Затянуть винт крепления ведущего шкива необходимым моментом
Осмотреть ведомый шкив вариатора
Отрегулировать и отъюстировать гусеницу
Заменить трансмиссионное масло цепной коробки передач / масло короб

ки передач
При замене масла коробки передач установить НОВОЕ уплотнительное

кольцо. Нанести LOCTITE 542 на резьбовую часть пробки (модели XU)
Отрегулируйте приводную цепь (кроме моделей, неоснащенных цепной

коробкой передач)
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

РУЛЕВОЕ УПРАВЛЕ

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

РАМА

Затянуть винты крепления элементов пирамидальной структуры рамы

рекомендованным моментом
Затянуть задние боковые винты (6 шт) указанным моментом: 40Н•м

(Только модели XU)
Затянуть винты крепления задних пирамидальных А-образных рычагов

указанным моментом: 14Н•м (Модели XU)

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску (включая ленточные ограничители и наклад

ки полозьев)
Смазать переднюю и заднюю подвески

ЭЛЕКТРООБОРУДО

ВАНИЕ

Осмотреть свечи зажигания (Только для моделей 550)

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

(МОДЕЛИ, ОСНАЩЕННЫЕ ЧЕТЫРЕХТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Проверить герметичность двигателя.
Осмотреть систему выпуска отработавших газов и проверить ее герме

тичность
Проверить уровень охлаждающей жидкости.
Заменить моторное масло и масляный фильтр

СИСТЕМА ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Осмотреть трос привода дроссельной заслонки (кроме моделей ACE, ос

нащенных iTC)

СИЛОВАЯ ПЕРЕДАЧА

И ТОРМОЗНАЯ СИ

СТЕМА

Осмотреть ремень вариатора
Осмотреть ведущий шкив вариатора
Затянуть винт крепления ведущего шкива необходимым моментом
Осмотреть ведомый шкив вариатора
Проверить натяг прижимной пружины ведомого шкива
Отрегулировать и отъюстировать гусеницу
Заменить трансмиссионное масло цепной коробки передач / масло короб

ки передач
При замене масла коробки передач установить НОВОЕ уплотнительное

кольцо Нанести LOCTITE 542 на резьбовую часть пробки (модели XU)
Отрегулировать приводную цепь (кроме моделей, не оснащенных цепной

РУЛЕВОЕ УПРАВЛЕ

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

РАМА

Затянуть винты крепления элементов пирамидальной структуры рамы

рекомендованным моментом
Затянуть задние боковые винты (6 шт) указанным моментом: 40Н•м

(Только модели XU)
Затянуть винты крепления задних пирамидальных А-образных рычагов

указанным моментом: 14Н•м (Модели XU)

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску (включая ленточные ограничители и наклад

ки полозьев)

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Компания BRP рекомендует периодически предоставлять ваш снегоход ав

торизованному дилеру Lynx для выполнения процедур обслуживания, не

описанных в настоящем Руководстве. Все работы выполняются при холод

ном выключенном двигателе, кроме особо оговоренных случаев. Снимите

колпачок шнура безопасности с выключателя двигателя перед выполнени

ем любых регулировок или операций технического обслуживания, кроме

особо обозначенных случаев. Снегоход должен находиться на безопасной

площадке в стороне от трассы.

ПРЕДОСТЕРЕЖЕНИЕ

Соблюдайте меры предосторожности, относящиеся к обслуживаемому

компоненту. Подобные меры содержатся в сносках ПРЕДОСТЕРЕЖЕНИЕ и

ОСТОРОЖНО. В случае, если какой либо элемент находится в неудовлетво

рительном состоянии, необходимо заменить его оригинальной запчастью

BRP или рекомендованным к использованию эквивалентом.

Некоторые настройки могут не относиться к вашей модели снегохода.

содержание .. 3 4 5 6 ..
