Снегоходы Lynx 59 YETI 550, 69 YETI ARMY 600 E-TEC, 69 YETI ARMY LTD 800R E-TEC, 59 YETI 600 ACE, 69 YETI 600 ACE, 69 YETI 900 ACE. Руководство (2015 год)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

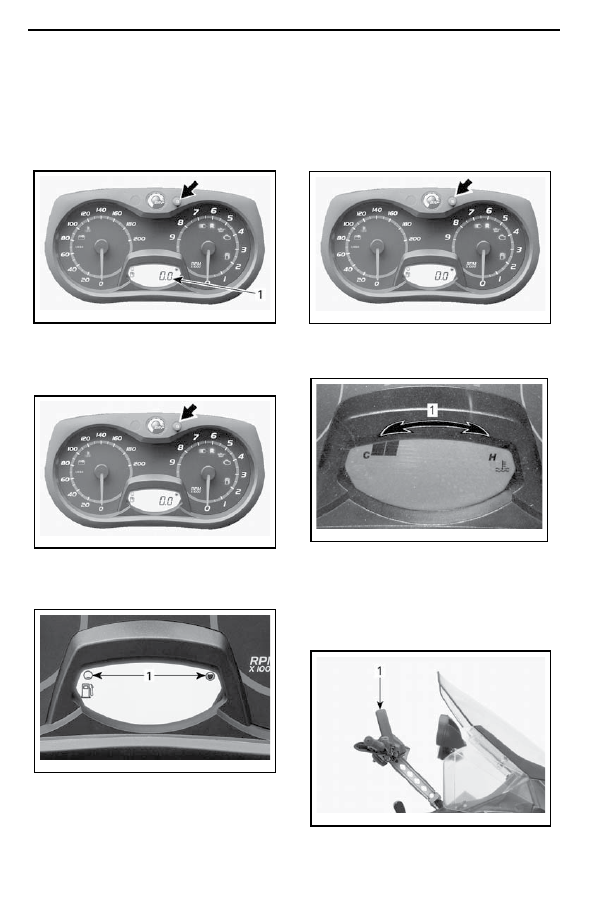

С) Хронометр поездки

Отображает время работы снегохода с вклю

ченным электрооборудованием с момента по

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока

заний хронометра поездки (HrTRIP).

mmo2008-003-013_c

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об

нуления счетчика.

mmo2008-003-013_j

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

mmo2008-003-020_a

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

E) Режим консервации двигателя E-TEC

При начале процедуры консервации отобража

ет сообщение OIL.

F) Температура охлаждающей

жидкости

Сегментный указатель непрерывно отображает

температуру охлаждающей жидкости.
Нажмите кнопку SET (S) для отображения пока

заний одометра.

mmo2008-003-013_j

Нажмите и удерживайте кнопку SET (S) для

отображения температуры охлаждающей жид

кости.

fmo2015-005-003_a

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1. Рабочий диапазон

13) Водительский поручень

Используется водителем при движении вдоль

склона.

mmo2009 -004-023_a

ТИПОВОЙ ВАРИАНТ

1. Водительский поручень

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Водительский поручень не может

быть использован для буксировки,

подъема или иных операций. Его

назначение служить опорной точ

кой при движении вдоль склона с

очень низкой скоростью.

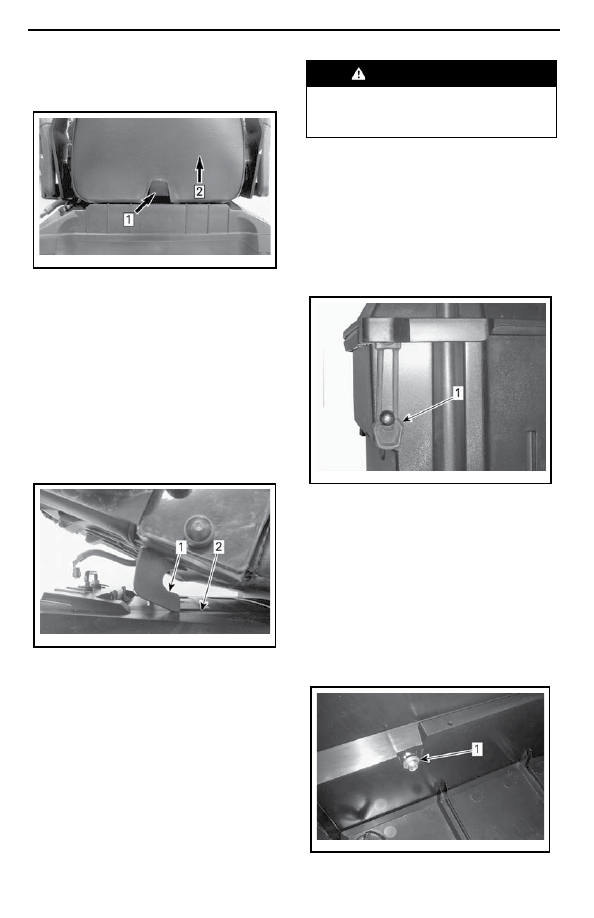

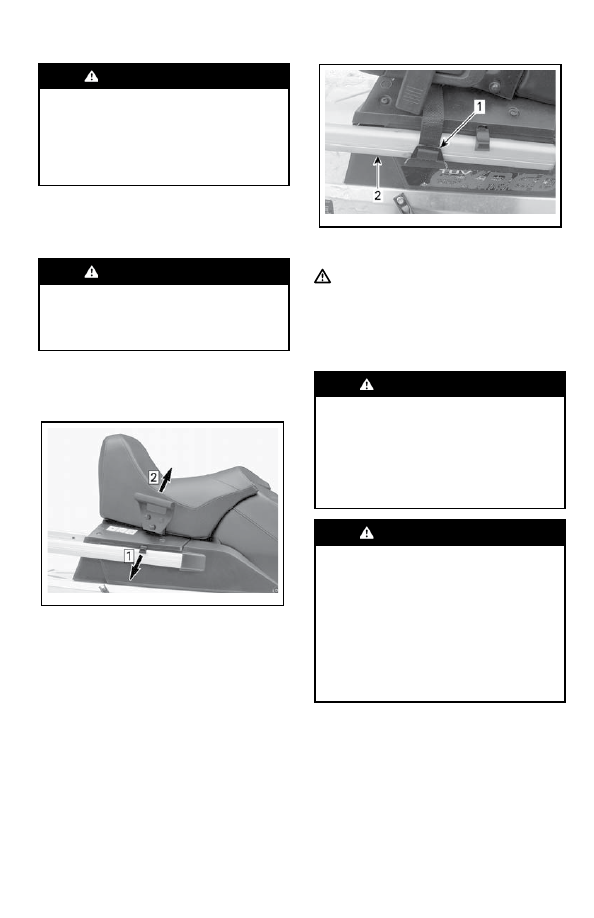

14) Багажный отсек

Багажный отсек располагается под водитель

ским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Багажный отсек должны быть над

лежащим образом заперт. В нем

не следует держать тяжелые или

хрупкие предметы.

Для открытия крышки потяните вбок и удержи

вайте резиновый фиксатор, после чего подни

мите крышку или пассажирское сиденье (если

установлено) за правую часть.

mmo2010-002-012_a

mmo2011-007-007_a

Шаг 1: Потянуть резиновый фиксатор

Шаг 2: Поднять за правую часть

Для того, чтобы закрыть крышку, нажмите ее

вниз до щелчка.
Кроме того, при установке пассажирского сиде

нья закрепите удерживающий ремень на эле

менте заднего багажника.

1. Удерживающий ремень

2. Элемент заднего багажника

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским си

деньем, закрепляйте ее удерживаю

щим ремнем.

15) Задний багажник

ПРЕДОСТЕРЕЖЕНИЕ

Все предметы, перевозимые на

заднем багажнике должны быть

надлежащим образом закреплены.

Не перевозите хрупкие предметы.

Чрезмерная нагрузка на багажник

может привести к ухудшению воз

можностей рулевого управления.

ПРЕДОСТЕРЕЖЕНИЕ

В зависимости от нагрузки вы

полняйте регулировку подвески.

Грузоподъемность багажника огра

ничена. МАКСИМАЛЬНАЯ грузо

подъемность составляет 30 кг. В

случае, если вы перевозите груз

в багажнике, двигайтесь с очень

низкой скоростью. Избегайте пере

сечения препятствий с высокой

скоростью.

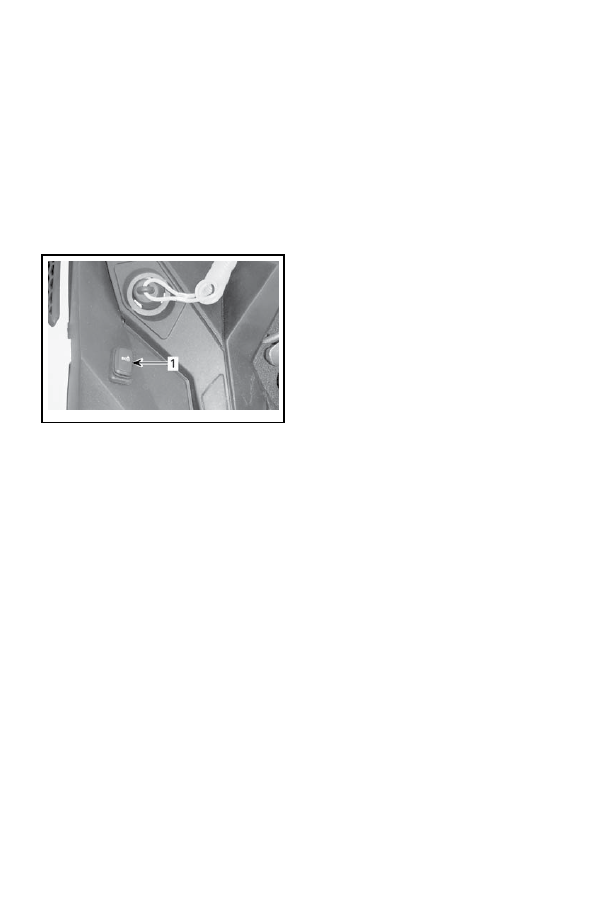

16) Электрическая розетка 12 В

Электрическая розетка установлена в передней

части снегохода рядом с рулевой колонкой.
Электрооборудование на 12 В может быть под

ключено к данному разъему.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

17) Сцепное устройство

Буксировка груза при использовании сцепного

устройства допускается только на жесткой сцепке.
Перед установкой дополнительного оборудова

ния обратитесь к инструкциям изготовителя.

ПРИМЕЧАНИЕ:

Обратитесь к наклейке на

корпусе снегохода для информации о макси

мально допустимом весе буксируемого груза.

ПРЕДОСТЕРЕЖЕНИЕ

Буксировка груза на гибкой сцепке

категорически запрещена. Исполь

зуйте только жесткую сцепку. Ис

пользование гибкой сцепки может

привести к столкновению груза и

снегохода, а также к опрокидыва

нию последнего в случае резкого

торможения или при движении

вниз по склону.

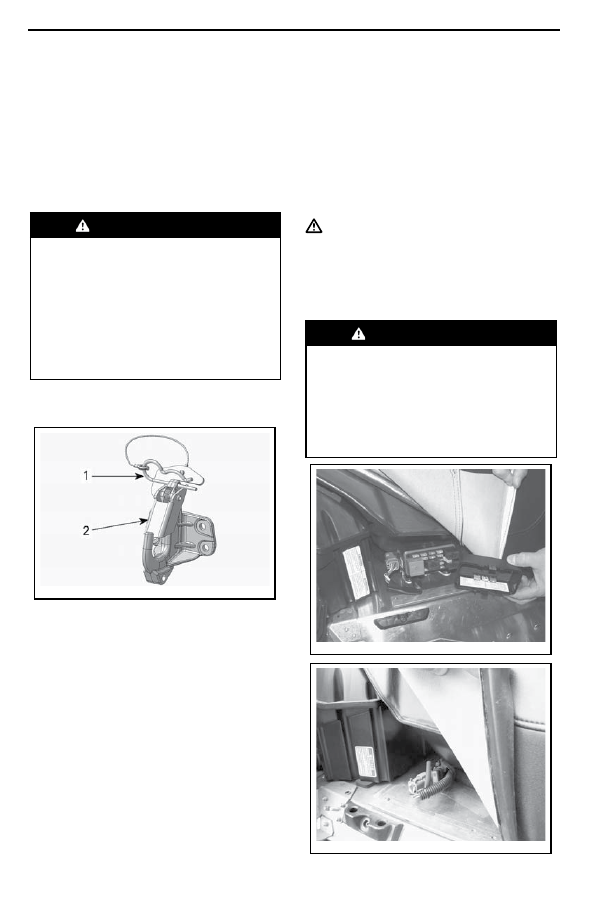

Буксирный крюк

Подсоединение груза

mmo2011 -007-012_a

1. Шплинт

2. Предохранитель

1. Снимите фиксирующий шплинт.
2. Установите серьгу буксируемого груза на бук

сирный крюк.
3. Нажав на серьгу заведите ее за предохрани

тель.
4. Зафиксируйте предохранитель шплинтом.

Отсоединение груза

1. Снимите фиксирующий шплинт.
2. Нажмите на предохранитель, чтобы снять

серьгу с буксирного крюка.
3. Отсоедините буксируемый груз.
4. Установите на место шплинт.

18) Предохранители

Для защиты электрооборудования снегохода ис

пользуются предохранители, обратитесь к раз

делу

ЭЛЕКТРООБОРУДОВАНИЕ

таблицы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Блок предохранителей располагается слева

под чехлом сиденья. Для доступа к крышке бло

ка предохранителей откройте нижнюю боковую

панель и снимите чехол сиденья слева.

ОСТОРОЖНО Не используйте

предохранители более высокого но

минала, так как это может привести

к серьезному повреждению электро

оборудования и/или стать причиной

возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае, если предохранитель

перегорел, перед повторным запу

ском двигателя причина неисправ

ности должна быть обнаружена и

устранена. С этой целью обрати

тесь к авторизованному дилеру

Lynx.

fmo2012-003-005

fmo2012-003-021

МОДЕЛИ 550

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

fmo2012-003-004

ОСТОРОЖНО Эксплуатация по

добного типа гусеницы на высокой

скорости, снегоходной трассе, на

плотном снегу или льду, повлечет

увеличение нагрузки на траки, что,

в свою очередь, приведет к их на

греву. Для того, чтобы снизить риск

возможных повреждений, сбросьте

скорость и постарайтесь как можно

скорее покинуть подобные участки.

Для общей информации по уходу за гусеницей

обратитесь к подразделам

ГУСЕНИЦА

НАТЯЖЕНИЕ И ЮСТИРОВКА ГУСЕ

НИЦЫ

раздела

ТЕХНИЧЕСКОЕ ОБСЛУ

ЖИВАНИЕ

21) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Запуск и эксплуатация снегохода

со снятым капотом категорически

запрещены.

Снятие капота

1. Снимите верхние боковые панели, как описано

ниже.
2. Отсоедините резиновые фиксаторы с обеих

сторон капота

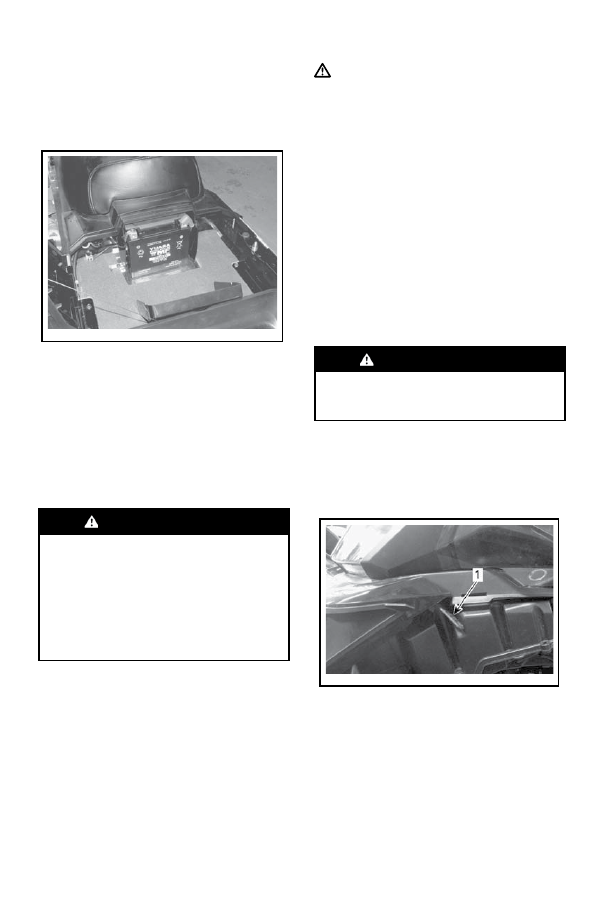

Аккумуляторная батарея

АКБ располагается в багажном отсеке под пас

сажирским сиденьем. Для доступа к АКБ нажми

те на пазы с обеих сторон крышки АКБ, после

чего снимите крышку.

19) Рукоятка ручного стартера

Справа на снегоходе за боковой панелью рас

положен механизм ручного стартера.
Для приведения в действие механизма медлен

но тяните на себя рукоятку, пока не почувству

ете сопротивление, после чего резко потяните

рукоятку. Медленно отпустите рукоятку.

20) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Установка шипов на неподходя

щую для этого гусеницу категори

чески запрещена. Установка шипов

на неподходящую гусеницу может

привести к ее разрыву или повреж

дению, что, в свою очередь может

стать причиной тяжких увечий или

смерти.

Перед установкой шипов необходимо связаться

с авторизованным дилером Lynx для получения

информации о наличии шипов и возможности их

установки на вашу модель снегохода.
Компания BRP

не рекомендует

эксплуатацию

снегоходов с высокими грунтозацепами для

продолжительного движения с высокой скоро

стью по снегоходным трассам, плотному снегу

или льду.
В случае, если двигаться по таким участкам все

же необходимо,

снизьте скорость

и поста

райтесь как можно скорее их покинуть.

mmo2009-004-038_a

1. Резиновый фиксатор

3. Чтобы вытащить лапки капота из прорезей

сдвиньте капот вперед.

Установка капота

1. Установите лапки, расположенные в перед

ней и средней частях капота в соответствующие

прорези.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2011-007-001_a

ТИПОВОЙ ВАРИАНТ

1. Выступы

2. Прорези

2. До конца сдвиньте капот в сторону фар.
3. Закрепите резиновые фиксаторы.

22) Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Запуск и эксплуатация снегохода

со открытыми или снятыми боко

выми панелями категорически за

прещены.

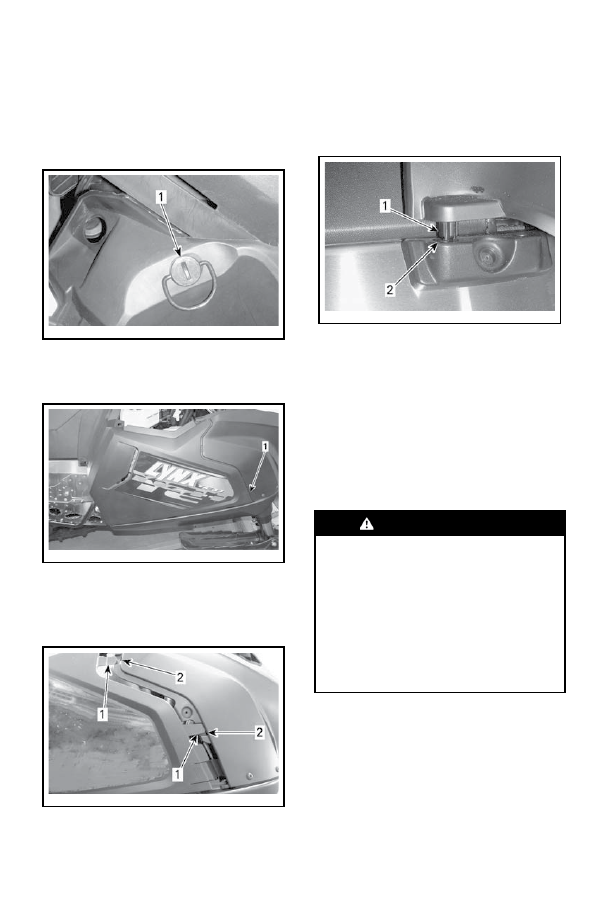

Снятие верхней боковой панели

1. Отсоедините резиновый фиксатор.

mmo2009-004-040_a

1. Резиновый фиксатор

2. Поднимите заднюю часть панели, чтобы осво

бодить лапку панели из консоли.
3. Сдвиньте панель в направлении задней части

снегохода.

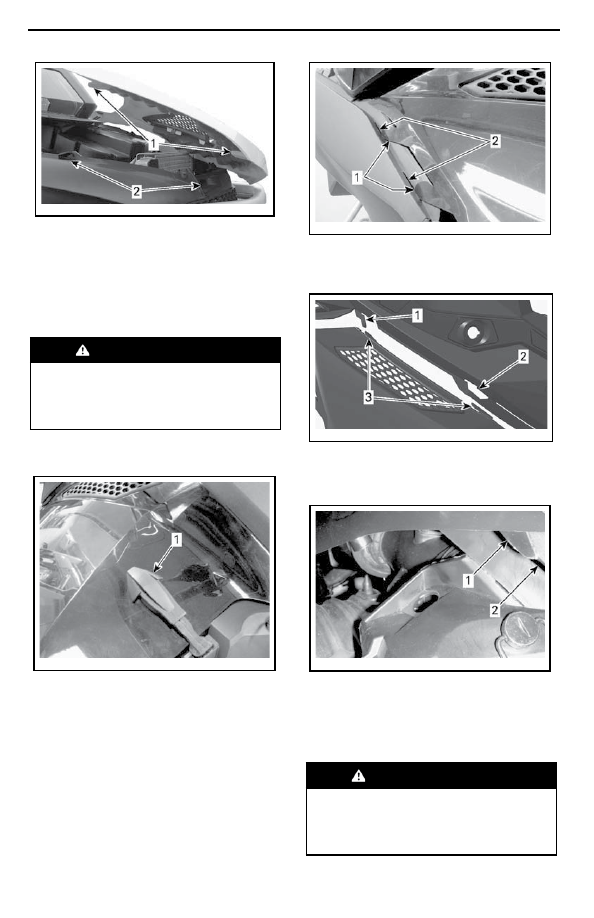

Установка верхней боковой панели

1. Установите нижние лапки панели в соответ

ствующие прорези.

mmo2009 -004-041_a

mmo2009-004-042_a

mmo2011-006-100_a

1. Нижние лапки панели

2. Прорези нижнего поддона

2. Закрепите верхние лапки на консоли.

1. Крюк консоли

2. Отверстие консоли

3. Центральные лапки панели

3. Вставьте заднюю лапку в отверстие консоли.

1. Задняя лапка

2. Отверстие консоли

4. Закрепите резиновый фиксатор.

23) Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Запуск и эксплуатация снегохода

со открытыми или снятыми боко

выми панелями категорически за

прещены.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

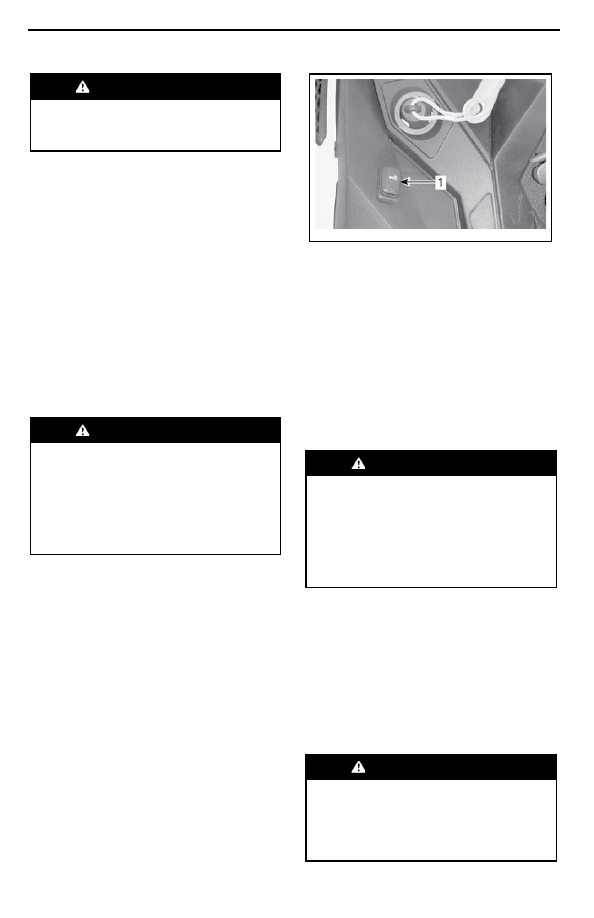

mmo2009 -004-045_a

Снятие нижней боковой панели

1. Снимите верхнюю боковую панель, как опи

сано выше.
2. Поверните фиксатор против часовой стрелки

на четверть оборота, чтобы расфиксировать

панель.

1. Фиксатор

3. Нажмите и удерживайте нажатой прижимную

лапку, после чего потяните панель вверх и назад.

fmo2012-003-022_a

mmo2011 -007-003_a

1. Прижимная лапка

Установка нижней боковой панели

1. Установите передние лапки панели в соответ

ствующие прорези.

1. Передние лапки панели

2. Прорези нижнего поддона

2. Установите нижние лапки панели в соответ

ствующие прорези.
3. Нажмите на панель в направлении передней

части снегохода.
4. Вставьте штырь панели в отверстие на туннеле.

mmo2011-007-004_a

1. Штырь

2. Отверстие

5. Поворотом фиксатора на четверть оборота

по часовой стрелке зафиксируйте панель.
пливного бака не установлена надлежащим спо

собом, не садитесь на сиденье и не прислоняй

тесь к нему.

24) Защита ремня вариатора

Снятие защиты ремня вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация двигателя КАТЕГО

РИЧЕСКИ запрещена, если:

– Отсутствуют установленные над

лежащим образом элементы защи

ты ремня вариатора.

– Открыты или сняты боковые па

нели и/или капот.

Регулировка движущихся деталей

при работающем двигателе КАТЕ

ГОРИЧЕСКИ запрещена.

Снимите колпачок шнура безопасности с вы

ключателя двигателя.
Снимите боковые панели слева так, как это опи

сано в данном разделе.

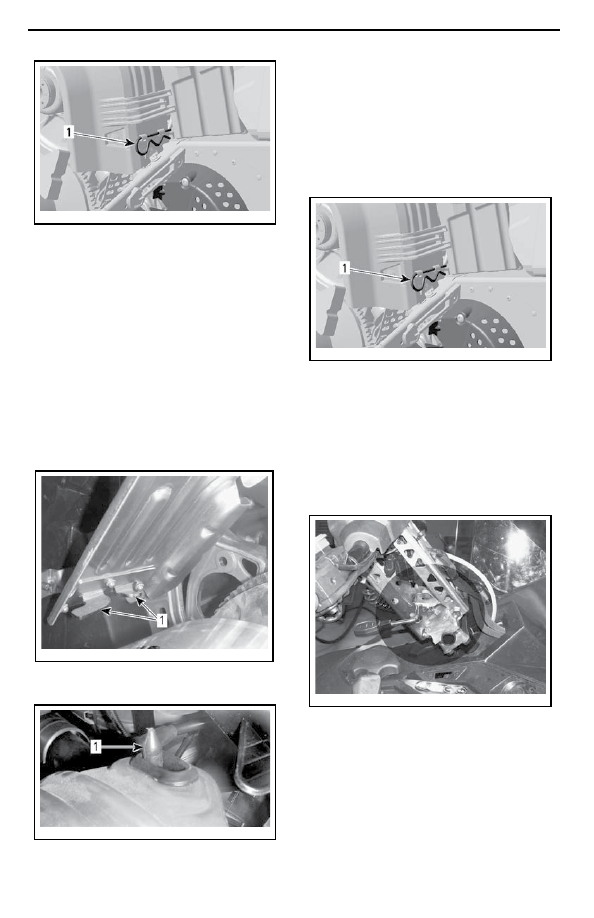

Снимите шплинт.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

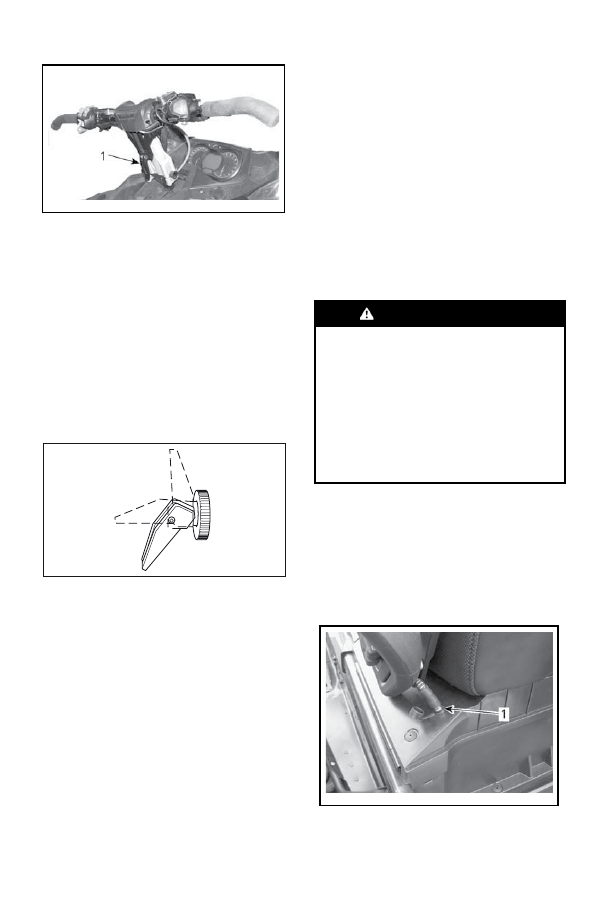

mmo2008-003-063_a

ТИПОВОЙ ВАРИАНТ

1. Шплинт

Поднимите заднюю часть защиты приводного

ремня, после чего освободите ее из фиксато

ров, потянув наружу.

Установка защиты ремня вариатора

При установке защиты ремня вариатора уста

новите ее вырез в направлении передней части

снегохода.
Поместите переднюю левую прорезь защиты

над самым длинным выступом.
Поверните защиту внутрь для того, чтобы са

мый короткий выступ вошел в правую прорезь.

mmo2 009 -003-010_a

1. Выступы

Установите уплотнитель на фиксирующий палец.

mmo2009-003-011_a

1. Фиксирующий палец

Установите заднюю часть защиты на фиксатор

и закрепите ее с помощью шплинта.
ПРИМЕЧАНИЕ: Защита ремня вариатора спе

циально изготовлена чуть большего размера,

чтобы обеспечить натяг в сопряжении с фикса

торами. Это позволяет снизить уровень шума и

вибраций. При установке защиты необходимо

сохранить этот натяг.

mmo2008-003-063_a

1. Шплинт

25) Регулируемая рулевая

колонка

Модели 69 YETI® ARMY 600 E-TEC

Рулевая колонка данных моделей регулируется

по высоте. Данные модели предусматривают воз

можность установки рулевой колонки в одно из 4

положений.

fmo2009-004-092

Модели 69 YETI® ARMY 800 E-TEC

Для регулировки ремня вариатора по высоте

выполните следующее:
1. Поднимите запорный рычаг.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

fmo2014-003-010_a

fmo2015-003-006_a

1. Запорный рычаг

2. Установите рулевую колонку в требуемое по

ложение, после чего опустите запорный рычаг.

26) Рычаг обогатителя

Модели 59 YETI 550

Обратитесь к разделу

УКАЗАНИЯ ПО ЭКС

ПЛУАТАЦИИ

для описания процедуры ис

пользования.
Данный рычаг представляет собой 3-позицион

ный переключатель, призванный облегчить за

пуск холодного двигателя.

A06H1KA

1. ВЫКЛ

2. Положение 2

3. Положение 3

Запуск холодного двигателя
ПРИМЕЧАНИЕ:

Не используйте рычаг

управления дроссельной заслонкой, если рычаг

обогатителя находится в рабочем положении.
Переведите рычаг обогатителя в положение 3 и

запустите двигатель. Как только двигатель запу

стится, переведите рычаг в положение 2.
Через несколько секунд (не более 10) переведи

те рычаг в положение ВЫКЛ.

ПРИМЕЧАНИЕ:

В случае суровых морозов

(ниже - 20°C) может потребоваться несколько

раз перевести рычаг обогатителя из положения

ВЫКЛ в положение 1 после запуска двигателя.

Запуск прогретого двигателя

Запустите двигатель без использования обо

гатителя. В случае, если после двух попыток

запуска вручную или двух 5-секундных попы

ток запуска с использованием электрического

стартера двигатель снегохода не запустился,

переведите рычаг обогатителя в положение

2. Запустите двигатель, не задействуя рычаг

управления дроссельной заслонкой. Как только

двигатель запустится, переведите рычаг в поло

жение ВЫКЛ.

27) Пассажирское (1+1)

сиденье

69 YETI ARMY

ПРЕДОСТЕРЕЖЕНИЕ

Каждый пассажир снегохода дол

жен иметь возможность надежно

упереть ноги в подножки и крепко

держаться за поручни в течение

всего времени, пока он находит

ся на снегоходе. Важно следовать

этим критериям, так как пассажир,

сохраняющий равновесие, со зна

чительно меньшей вероятностью

будет выброшен со снегохода.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выполните

следующее:
1. Отсоедините разъем для подключения допол

нительного оборудования, потянув его.

ПРИМЕЧАНИЕ:

Разъем располагается сле

ва на багажном отсеке.

1. Разъем для подключения дополнительного

оборудования

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2009 -004-017_a

mmo2009 -004-018_a

2. Установите на разъем резиновую заглушку.
3. Нажмите на фиксатор и поднимите заднюю

часть сиденья.

Шаг 1: Нажать на фиксатор

Шаг 2: Поднять заднюю часть сиденья

4. Сдвиньте сиденье в сторону задней части

снегохода и отложите в сторону.

Установка пассажирского сиденья

Для снятия пассажирского сиденья выполните

следующее:
1. Установите сиденье на крышку багажного отсека.
2. Слегка наклоните кресло вперед так, чтобы

крюки под сиденьем вошли в прорези на крышке

багажного отсека.

1. Крюк под сиденьем

2. Прорезь

3. Нажмите на пассажирское сиденье в сторону

водительского сиденья и уверено нажмите на его

заднюю часть, чтобы зафиксировать сиденье.

ПРИМЕЧАНИЕ:

Вы должны услышать от

четливый щелчок.
Удостоверьтесь, что сиденье надежно закре

плено, потянув его вверх.

ПРЕДОСТЕРЕЖЕНИЕ

Удостоверьтесь, что сиденье на

дежно закреплено перед тем как

начать движение.

4. Подсоедините разъем для подключения до

полнительного оборудования.

28) Перчаточный ящик

69 YETI ARMY

Открытие/закрытие перчаточного

ящика

Для того, чтобы открыть крышку перчаточного

ящика, снимите оба резиновых фиксатора.

mmo2010 -002-011_a

mmo2010 -002-013_a

1. Резиновый фиксатор

Для того, чтобы закрыть крышку перчаточно

го ящик, надавите на нее так, чтобы штырьки

крышки попали в фиксаторы, расположенные

на корпусе перчаточного ящика. Закрепите ре

зиновые фиксаторы.

Снятие/установка перчаточного

ящика

Для снятия перчаточного ящика со снегохода, от

кройте его крышку и выкрутите 4 винта крепления

перчаточного ящика к заднему багажнику. Сохра

ните винты для последующей установки.

ВНУТРИ ПЕРЧАТОЧНОГО ЯЩИКА

1. Винт крепления

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Перед установкой перчаточного ящика, убеди

тесь, что на поверхности туннеля отсутствует

загрязнение. Установите перчаточный ящик

внутри заднего багажника.
Закрепите его, используя 4 соответствующих

винта. Затяните винты указанным моментом:

(10±1)Н•м.

29) Переключатель режимов

эксплуатации (только для

моделей 900 АСЕ)

Располагается слева на топливном баке.

mmo2015-008-002_a

ТИПОВОЙ ВАРИАНТ - ЛЕВАЯ СТОРОНА ТО

ПЛИВНОГО БАКА

1. Переключатель режимов эксплуатации

Данный переключатель используется для вклю

чения/выключения следующих режимов эксплу

атации: режим экономии топлива / стандартный

режим / спортивный режим.
Обратитесь к разделу

РЕЖИМЫ ЭКСПЛУ

АТАЦИИ

для получения дополнительной ин

формации.

ТОПЛИВО И МАСЛО

Требования к топливу

ВНИМАНИЕ

Всегда используйте

только свежий бензин. Бензин под

вержен окислению, результатом чего

является снижение его октанового

числа, испарение летучих фракций

и образование смол и лаковых от

ложений, способных стать причиной

повреждения компонентов топлив

ной системы.

Технические регламенты и требования к со

ставу и качеству топлива могут отличаться в

зависимости от региона и страны. Ваше сне

гоход был спроектирован для использование

рекомендованных типов топлива, тем не менее

необходимо помнить следующее:
– Использование в составе топлива этилового

спирта в количествах, превышающих установ

ленные правительством, не рекомендуется так

как может повлечь следующие проблемы с си

стемой подачи топлива:

• Затрудненный запуск и неустойчивая ра

бота двигателя.
• Повреждение резиновых и пластиковых

компонентов.
• Коррозия металлических частей.
• Повреждение внутренних частей и дета

лей двигателя.

– Регулярно проводите проверки на предмет от

сутствия течи топлива и других неисправностей

системы подачи топлива, если вы подозревае

те, что содержание в составе топлива этилового

спирта превышает установленные нормы.
– Топливо, содержащее этанол, гигроскопич

но, т.е. имеет способность поглощать водяные

пары из воздуха, что может привести к разло

жению топливного компонента, что, в свою оче

редь, может повлечь снижение эффективности

работы двигателя или его поломку.

Рекомендуемое топливо

Используйте неэтилированный бензин с МАК

СИМАЛЬНЫМ содержанием этанола 10%. Бен

зин должен отвечать следующим требованиям:

БЕНЗИН ДВИГАТЕЛЬ

МИНИ

МАЛЬНОЕ

ОКТА

НОВОЕ

ЧИСЛО

Бензин,

содер

жащий

МАКСИ

МАЛЬНО

до 10%

этанола

550F

600 HO E-TEC

800 R E-TEC

600 ACE

900 ACE

95 E10

ВНИМАНИЕ

Подбирайте октановое

число, исходя из типа топлива. Ни

когда не экспериментируйте с про

чими видами топлива. Неподходящее

топливо может привести к поломкам

двигателя и системы подачи топлива.
Топливный антифриз

При использовании кислородосодержащего то

плива не следует добавлять в систему подачи

топлива присадки, предотвращающие замерза

ние топлива, или осушающие присадки.
Однако, при использовании топлива, не содер

жащего кислород, для защиты системы подачи

топлива следует использовать присадку на ос

нове изопропила в пропорции 150 мл присадки

на 40 л топлива.
Использование данного типа присадок необхо

димо для предотвращения образования льда

в карбюраторе или иных компонентах системы

подачи топлива, что, при определенных услови

ях, может привести к серьезнейшим поврежде

ниям двигателя.

ПРИМЕЧАНИЕ:

Используйте только присад

ки, не содержащие метанол.

Заправка топливом

Для долива топлива отверните пробку, а после

заправки плотно заверните ее.

ТОПЛИВО И МАСЛО

ПРЕДОСТЕРЕЖЕНИЕ

– Всегда останавливайте двигатель

перед заправкой. Медленно отвора

чивайте крышку топливного бака.

– В случае, если вы заметили призна

ки недостаточного/избыточного дав

ления в баке (при ослаблении пробки

слышен свист), необходимо провести

осмотр и/или ремонт снегохода перед

его дальнейшей эксплуатацией.

– Топливо в определенных условиях

легковоспламенимо и взрывоопасно.

– Не используйте источники открыто

го огня для проверки уровня топлива.

– Не курите и не допускайте нахожде

ния поблизости открытых источни

ков огня или искр.

– Всегда производите работы в хоро

шо проветриваемом помещении.

– Не заполняйте топливный бак пол

ностью в случае, если собираетесь

оставить снегоход в теплом месте.

При повышении температуры топли

во расширяется и может вытечь из

топливного бака.

– Всегда насухо вытирайте любые по

теки топлива.

ПРИМЕЧАНИЕ:

В случае, если крышка то

пливного бака не установлена надлежащим

способом, не садитесь на сиденье и не присло

няйтесь к нему.

mmo2011-006-001_a

Рекомендованное масло

Модели 550F, 600 HO E-TEC и 800R E-TEC

РЕКОМЕНДОВАННОЕ

ИНЖЕКЦИОННОЕ МАСЛО

ДВИГАТЕЛИ

XPS

INJECTION

OIL (P/N 619

590 100)

XPS

SYNTHETIC

2-STROKE

OIL (P/N 619

590 106)

550 F

600 HO

E-TEC

800R E-TEC

ВНИМАНИЕ

Двигатели данных мо

делей снегоходов разрабатывались

и тестировались для работы с реко

мендованными маслами BRP XPS™.

Компания BRP настоятельно реко

мендует в течение всего срока экс

плуатации снегохода использовать

масла XPS. Повреждения, вызван

ные использованием нерекомен

дованного масла, не покрываются

ограниченными гарантийными обя

зательствами компании BRP.

ВНИМАНИЕ

Проверяйте уровень

масла и при необходимости доли

вайте при каждой заправке.

Модели 600 ACE и 900 ACE

ДВИГАТЕЛЬ

РЕКОМЕНДОВАННОЕ

МОТОРНОЕ МАСЛО

600 ACE
900 ACE

XPS 4-STROKE SYNTHETIC

OIL (ALL CLIMATE) (P/N 619

590 114)

ВНИМАНИЕ

Двигатели данных мо

делей снегоходов разрабатывались

и тестировались для работы с реко

мендованным синтетическим мас

лом для 4-тактных двигателей BRP

XPS™. Компания BRP настоятельно

рекомендует в течение всего срока

эксплуатации снегохода использо

вать синтетическое масло XPS для

4-тактных двигателей. Повреждения,

вызванные использованием нере

комендованного масла, не покрыва

ются ограниченными гарантийными

обязательствами компании BRP.

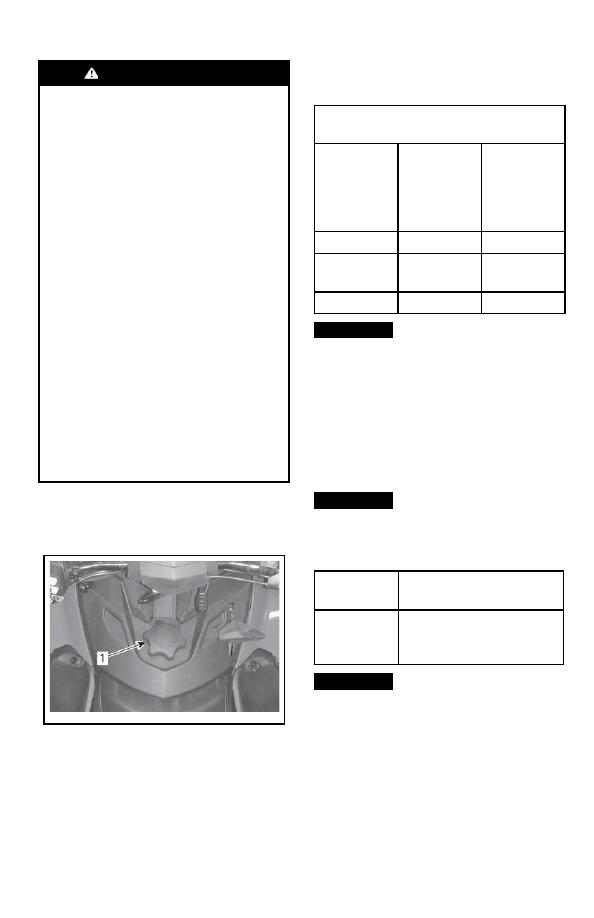

1. Крышка топливного бака

ТОПЛИВО И МАСЛО

fmo2012-003-012_a

В случае, если рекомендованное масло недо

ступно, используйте масло на синтетической

основе SAE 0W-40 класса SM или выше по

классификации API.

Проверка уровня

инжекционного масла

Масляный бак располагается за правой боко

вой панелью. Обратитесь к разделу

ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУ

ДОВАНИЕ

для ознакомления с процедурой

открытия панелей.
Всегда поддерживайте надлежащий уровень ин

жекционного масла в баке.

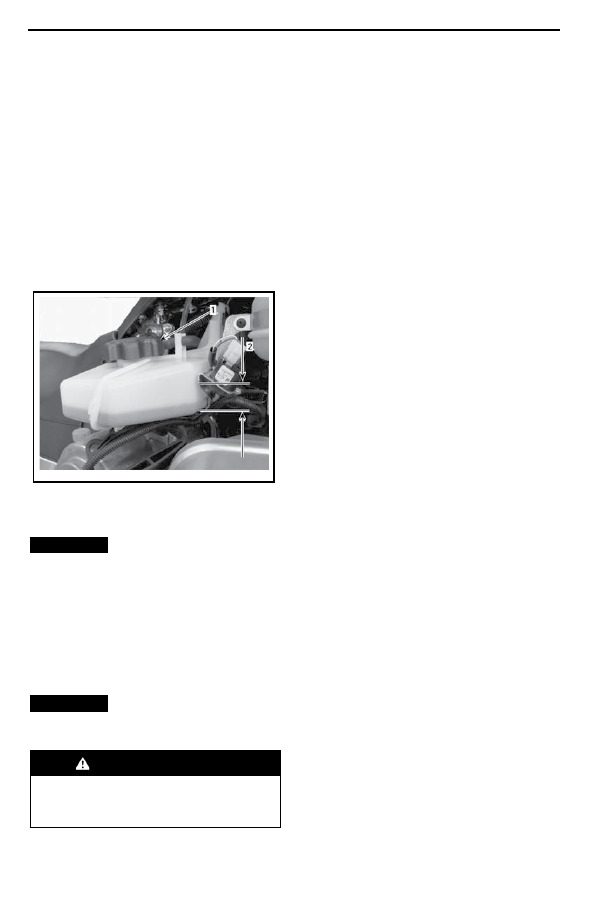

ТИПОВОЙ ВАРИАНТ

1. Масляный бак

2. Метки уровня (1/4. 1/2, 3/4)

ВНИМАНИЕ

Проверяйте уровень

масла и при необходимости доли

вайте при каждой заправке.
Для долива инжекционного масла

Снимите крышку масляного бака.
Долейте инжекционное масло. Не допускайте

перелива.
Установите на место и надежно затяните крышку.

ВНИМАНИЕ

Не перепутайте крышку

масляного бака с крышкой топлив

ного бака.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте любые потеки масла.

При нагреве масло легковоспламе

нимо.

ПЕРИОД ОБКАТКИ

Эксплуатация в период

обкатки

Данному снегоходу необходим период обкатки

продолжительностью 10 моточасов или 500 км.
После завершения периода обкатки необходи

мо предоставить снегоход авторизованному

дилеру Lynx для проведения осмотра. Обрати

тесь к части

ТЕХНИЧЕСКОЕ ОБСЛУЖИ

ВАНИЕ

Двигатель

Во время периода обкатки:
– Избегайте продолжительного полного откры

тия дроссельной заслонки.
– Избегайте продолжительных ускорений.
– Избегайте продолжительного движения с по

стоянной скоростью.
– Избегайте перегрева двигателя.
Однако в период обкатки кратковременные

ускорения и различные скоростные режимы бу

дут полезны для вашего снегохода.
В течение нескольких первых часов периода об

катки система управления двигателем ограни

чивает его максимальную производительность,

путем управления некоторыми из его характе

ристик.

Модели Е-ТЕС

В течение определенного периода времени си

стема управления двигателем контролирует не

которые из его характеристик.
Продолжительность этого периода зависит от

количества использованного топлива. В сред

нем для завершения периода обкатки потребу

ется два топливных бака.
В течение этого периода:
– Производительность двигателя не будет опти

мальной.
– Расход топлива и масла будет повышен.

Только модели с двигателем 550

В целях обеспечения дополнительной защиты

двигателя в течение периода обкатки, необхо

димо добавить 500 мл рекомендованного масла

при первой заправке топливного бака. Очистите

свечи зажигания после завершения периода об

катки.

Ремень вариатора

Новый ремень вариатора требует прохождения

обкатки на протяжении 50 км.
Во время периода обкатки:
– Избегайте резких ускорений и торможений.
– Избегайте буксировки грузов.
– Избегайте движения с постоянной высокой

скоростью.

РЕЖИМЫ ЭКСПЛУАТАЦИИ

(ТОЛЬКО ДЛЯ МОДЕЛЕЙ 900 АСЕ)

mmo2015-008-002_a

ПРЕДОСТЕРЕЖЕНИЕ

При смене режима эксплуатации не

теряйте контроль над происходя

щим вокруг вас.

Режим экономии топлива

При включении режима экономии топлива (ECO)

частота вращения коленчатого вала двигателя

ограничивается, что позволяет поддерживать

оптимальную крейсерскую скорость и снизить

расход топлива.
Данный режим не имеет автоматического от

ключения и выключается водителем.

Стандартный режим

Контрольная лампа стандартного режима на па

нели приборов будет гореть для подтверждения

текущего режима эксплуатации.

Спортивный режим

ПРЕДОСТЕРЕЖЕНИЕ

Перед включением спортивного

режима, убедитесь, что пассажир

осведомлен о необходимости дер

жаться крепче за поручни. Раз

гонные характеристики снегохода

улучшаются при использовании

спортивного режима.

В спортивном режиме доступны мгновенный

отклик дроссельной заслонки и улучшенные

разгонные характеристики, по сравнению со

стандартным режимом или режимом экономии

топлива.
Данный режим не имеет автоматического от

ключения и выключается водителем.

Выбор режима эксплуатации

Используйте переключатель режимов эксплуа

тации для выбора подходящего режима от ре

жима экономии топлива (пониженная мощность

двигателя) к стандартному (полная мощность

двигателя) и к спортивному (уменьшенное вре

мя отклика на управляющие воздействия).
Для включения следующего режима эксплуата

ции нажмите на верхнюю часть переключателя.

Для включения предыдущего режима эксплуата

ции нажмите на нижнюю часть переключателя.

ТИПОВОЙ ВАРИАНТ - ЛЕВАЯ СТОРОНА ТО

ПЛИВНОГО БАКА

1. Переключатель режимов эксплуатации

Для переключения из спортивного режима в

стандартный, нажмите на нижнюю часть пере

ключателя один раз.
Для переключения из спортивного режима в

режим экономии топлива, нажмите на нижнюю

часть переключателя два раза.
Для переключения из стандартного режима в

режим экономии топлива, нажмите на нижнюю

часть переключателя один раз.

ПРЕДОСТЕРЕЖЕНИЕ

Перед включением спортивного

режима, убедитесь, что пассажир

осведомлен о необходимости дер

жаться крепче за поручни. Раз

гонные характеристики снегохода

улучшаются при использовании

спортивного режима.

Для переключения из стандартного режима в

спортивный нажмите на верхнюю часть пере

ключателя один раз.
Для переключения из режима экономии топлива

в спортивный, нажмите на верхнюю часть пере

ключателя два раза.
Для переключения из режима экономии топли

ва в стандартный, нажмите на верхнюю часть

переключателя один раз.

ПРЕДОСТЕРЕЖЕНИЕ

При смене режима эксплуатации не

теряйте контроль над происходя

щим вокруг вас: следите за други

ми снегоходами, препятствиями и

людьми.

РЕЖИМЫ ЭКСПЛУАТАЦИИ (ТОЛЬКО ДЛЯ МОДЕЛЕЙ 900 АСЕ)

mmo2014-004-001_f

mmo2014-004-002_a

Режимы работы учебного

ключа

Использование учебного ключа позволяет огра

ничить максимальную частоту вращения колен

чатого вала двигателя и передаваемый крутя

щий момент.

ПРИМЕЧАНИЕ:

Первоначальное програм

мирование учебного ключа позволяет ограни

чить скорость снегохода 40 км/ч или 70 км/ч.

Обратитесь к авторизованному дилеру Lynx для

изменения этого ограничения.
При использовании ключа доступны три уровня

передаваемого крутящего момента.

Изменение настроек учебного

ключа

Изменение настроек учебного ключа произво

дится следующим образом:
1. Нажмите кнопку ЗАПУСКА двигателя для вы

вода электрооборудования из режима ожида

ния. Установите ОБЫЧНЫЙ ключ на выключа

тель двигателя.
2. Дождитесь окончания самодиагностики ин

формационного центра и отображения сообще

ния о распознавании ключа.

Аналоговая/Цифровая панель приборов

3. Нажимайте кнопку SET до появления сообще

ния LEARN (УЧЕБНЫЙ) на цифровом дисплее.

Многофункциональная аналогово-

цифровая панель приборов

4. Нажмите на кнопку MODE (M), после чего на

жимайте кнопку SET (S) пока на дисплее не ото

бразится сообщение LEARN (УЧЕБНЫЙ)

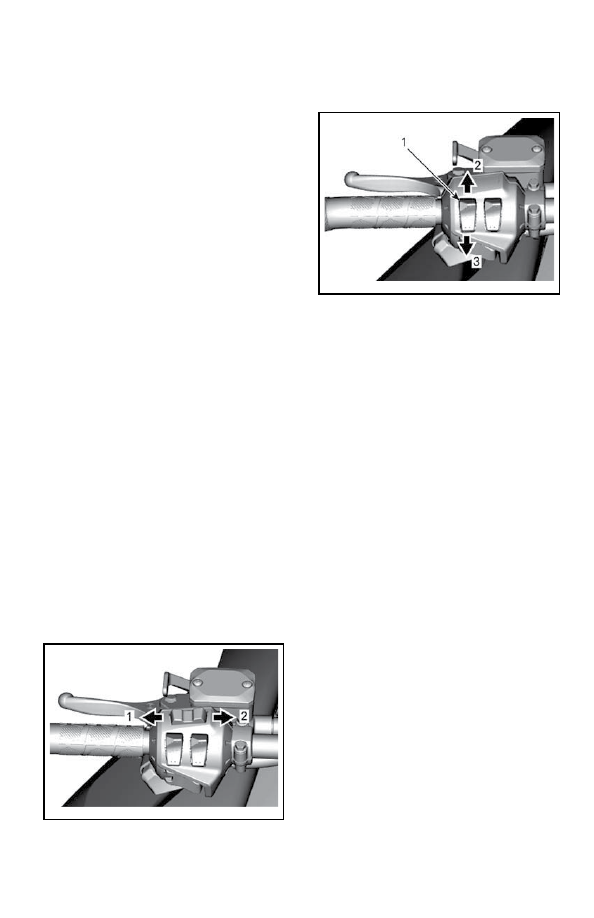

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1. Как кнопка MODE

2. Как кнопка SET

Все модели

5. Используйте кнопку подогрева рукояток руля

для выбора установок от 1 до 3.

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Следующая настройка

3. Предыдущая настройка

ПРИМЕЧАНИЕ:

При выборе установки 1 бу

дет передаваться минимально возможный для

учебного ключа крутящий момент, а при выборе

установки 3 - максимально возможный.
6. Через несколько секунд произойдет автома

тическое подтверждение и запоминание вы

бранной установки.

ПРИМЕЧАНИЕ:

Выбранная установка будет

активна с любым ключом одного типа, исполь

зуемым с данным снегоходом. Однако этот же

ключ на другом снегоходе может активировать

другую установку.

ПРИМЕЧАНИЕ:

Эксплуатационные харак

теристики могут изменяться в зависимости от

условий движения.

Снегоходы Lynx 59 YETI 550, 69 YETI ARMY 600 E-TEC, 69 YETI ARMY LTD 800R E-TEC, 59 YETI 600 ACE, 69 YETI 600 ACE, 69 YETI 900 ACE. Руководство (2015 год) - часть 4
