Снегоход Lynx Adventure™ LX 600 ACE, 49 RANGER™ 600 E-TEC, 49 RANGER™ 600 ACE. Руководство по эксплуатации (2015 год) - часть 6

БАЗОВЫЕ ПРОЦЕДУРЫ

4. Нажимайте на рычаг управления дроссель

ной заслонкой до включения ведущего шкива

вариатора. В течение первых двух-трех минут

двигайтесь с низкой скоростью.

ВНИМАНИЕ

В случае, если после

нажатия на рычаг управления дрос

сельной заслонкой снегоход не дви

гается с места, остановите двигатель

и снимите колпачок шнура безопас

ности с выключателя двигателя. По

сле чего выполните следующее:
– Проверьте, не застряли ли лыжи

снегохода. Поочередно поднимите

за рукоятку и опустите лыжи.

– Проверьте, не застряла ли гусеница

снегохода. Поднимите заднюю часть

снегохода, чтобы гусеница оторва

лась от земли, после чего опустите.

– Проверьте наличие плотных ско

плений снега или льда, препятству

ющих вращению гусеницы, на зад

ней подвеске. При необходимости

очистите.

ОСТОРОЖНО Используйте пра

вильную технику поднятия тяже

стей, используйте для этого силу

ног. Не пытайтесь поднять какую-

либо часть снегохода в случае, если

это выше ваших сил.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что колпачок шнура

безопасности снят с выключателя

двигателя перед тем, как встать

перед снегоходом, гусеницей или

компонентами подвески.

ПРИМЕЧАНИЕ:

На моделях Е-ТЕС процедура

прогрева двигателя управляется автоматически. В

течение этого периода (до 10 минут в зависимости

от температуры воздуха) частота вращения колен

чатого вала двигателя ограничена.

Включение передач заднего

и переднего хода

ПРЕДОСТЕРЕЖЕНИЕ

При включении передачи заднего

хода дождитесь включения соот

ветствующих звукового сигнала

и контрольной лампы на панели

приборов прежде чем задейство

вать рычаг управления дроссель

ной заслонкой. Скорость движе

ния задним ходом не ограничена.

Всегда проявляйте осторожность,

так как быстрое движение задним

ходом может привести к потере

устойчивости. Дождитесь полной

остановки снегохода перед тем,

как включать передачу заднего

хода. Не вставайте со своего места

и приводите в действие тормоза

перед переключением. Перед тем

как начать движение задним ходом

убедитесь, что позади снегохода

отсутствуют люди и препятствия.

Включение передачи заднего хода

Для включения передачи заднего хода выполни

те следующее:
1. Полностью остановите снегоход.
2. Нажмите и удерживайте рычаг тормоза. Не

вставайте со своего места, обратитесь к главе

ПОЛОЖЕНИЕ ВОДИТЕЛЯ НА СНЕГОХОДЕ

ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ для допол

нительной информации.
3. Пока двигатель работает на холостых оборо

тах, полностью вытяните рычаг переключения

передач.
4. Плавно нажмите на рычаг управления дрос

сельной заслонкой.

Включение передачи переднего хода

Для включения передачи переднего хода вы

полните следующее:
1. Полностью остановите снегоход.
2. Нажмите и удерживайте рычаг тормоза.
3. Пока двигатель работает на холостых обо

ротах, до конца утопите рычаг переключения

передач.
4. Плавно нажмите на рычаг управления дрос

сельной заслонкой.

БАЗОВЫЕ ПРОЦЕДУРЫ

Остановка двигателя

Отпустите рычаг управления дроссельной за

слонкой и дождитесь, когда частота вращения

коленчатого вала двигателя опустится до холо

стого хода.
Остановите двигатель либо используя кноп

ку аварийной остановки двигателя, либо сняв

колпачок шнура безопасности с выключателя

двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Всегда снимайте колпачок шнура

безопасности с выключателя дви

гателя в случае, если снегоход не

используется, для того, чтобы пре

дотвратить несанкционированный

запуск двигателя, хищение снего

хода или его использование посто

ронними.

ОСОБЫЕ ПРОЦЕДУРЫ

Эксплуатация снегохода на

высоте, превышающей 600

метров над уровнем моря

На заводе ваш снегоход был откалиброван под

использование на высоте, не превышающей

600 метров над уровнем моря.
В случае, если предполагается эксплуатации

снегохода на высоте более 600 м над уровнем

моря, предоставьте его авторизованному диле

ру Lynx для выполнения необходимых настроек.

ВНИМАНИЕ

Некорректная подготов

ка снегохода снизит его эксплуатаци

онные характеристики, а также может

привести к серьезным повреждени

ям снегохода.

Модели Е-ТЕС

Система управления двигателем обеспечивает

оптимальное соотношение воздуха/топлива для

всего температурного диапазона.
Также обратитесь к информации размещенной в

подразделе

ЭКСПЛУАТАЦИЯ В УСЛОВИ

ЯХ ВЫСОКОГОРЬЯ

Буксировка груза

Используйте только жесткую сцепку. Любой бук

сируемый груз должен быть оснащен отражате

лями с обеих сторон и сзади. Проверьте требо

вания местного законодательства, относящиеся

к стоп-сигналам.

ПРЕДОСТЕРЕЖЕНИЕ

Буксировка груза на гибкой сцепке

категорически запрещена. Исполь

зуйте только жесткую сцепку. Ис

пользование гибкой сцепки может

привести к столкновению груза и

снегохода, а также к опрокидыва

нию последнего в случае резкого

торможения или при движении

вниз по склону.

Буксировка другого снегохода

Для буксировки неисправного снегохода ис

пользуйте жесткую сцепку. Снимите ремень

вариатора с неисправного снегохода, обрати

тесь к подразделу

РЕМЕНЬ ВАРИАТОРА

раздела

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

. Буксировку производите

на средней скорости.

ВНИМАНИЕ

Всегда снимайте ремень

вариатора с буксируемого снегохо

да, чтобы предотвратить поврежде

ния ремня или трансмиссии.

Использование гибкой сцепки разрешено толь

ко в исключительных случаях, когда отсутству

ет возможность использовать жесткую сцепку.

Двигайтесь, соблюдая особую осторожность.

В некоторых странах буксировка снегохода на

гибкой сцепке незаконна. Проконсультируйтесь

с государственным и местным законодатель

ством.
Снимите ремень вариатора и присоедините

трос к лыжным стойкам буксируемого снегохо

да. На буксируемом снегоходе должен нахо

диться водитель для того, чтобы приводить в

действие тормоза. Буксировку производите на

малой скорости.

ВНИМАНИЕ

Для предотвращения по

вреждения рулевого управления, ни

в коем случае не закрепляйте букси

ровочный трос за рукоятки лыж.

ПРЕДОСТЕРЕЖЕНИЕ

Движение с высокой скоростью

при буксировке неисправного сне

гохода категорически запрещено.

Двигайтесь медленно, соблюдая

особую осторожность.

НАСТРОЙКА СНЕГОХОДА

Управляемость и плавность хода снегохода за

висят от настроек подвески.

ПРЕДОСТЕРЕЖЕНИЕ

Настройка подвески может повли

ять на управляемость снегохода.

Всегда уделяйте достаточно вре

мени для ознакомления с изме

нениями в поведении снегохода

после выполнения настроек. На

стройки элементов подвески, рас

положенных слева и справа, долж

ны всегда совпадать.

Выбор настроек подвески зависит от веса води

теля, личных предпочтений, скорости движения

и условий эксплуатации.

ПРИМЕЧАНИЕ:

Некоторые регулировки мо

гут быть недоступны для вашей модели снего

хода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как производить регули

ровку подвески, помните о необхо

димости:

– Остановитесь в безопасном месте.

– Снимите колпачок шнура безопас

ности с выключателя двигателя.

– Используйте подходящее подъем

ное устройство или по возможности

обратитесь за помощью, чтобы рас

пределить нагрузку. Используйте

правильную технику поднятия тяже

стей, используя силу ног, в случае,

если подъемное устройство недо

ступно.

– Не пытайтесь поднять какую-либо

часть снегохода в случае, если это

выше ваших сил.

– Поднимите переднюю часть снего

хода и поместите ее на подходящую

опору перед выполнением настроек

подвески.

– Поднимите заднюю часть снего

хода и поместите ее на широкую

механическую опору с отражающей

панелью.

– Убедитесь, что используемые опо

ры устойчивы и надежны.

Изменяйте настройки по одной. Например, по

сле регулировки передних пружин может по

требоваться регулировка центральной пружи

ны. Проверяйте настройки подвески тестовым

заездом на снегоходе в идентичных условиях:

трасса, скорость движения, состояние снежно

го покрова, положение водителя на сиденье и

т. д. После проверки внесите корректировку и

снова совершите тестовый заезд. Продолжай

те регулировку, пока не добьетесь требуемого

результата.
Указания, размещенные ниже, необходимы для

тонкой настройки подвески. Используйте ин

струмент для регулировки подвески из состава

возимого набора инструментов.

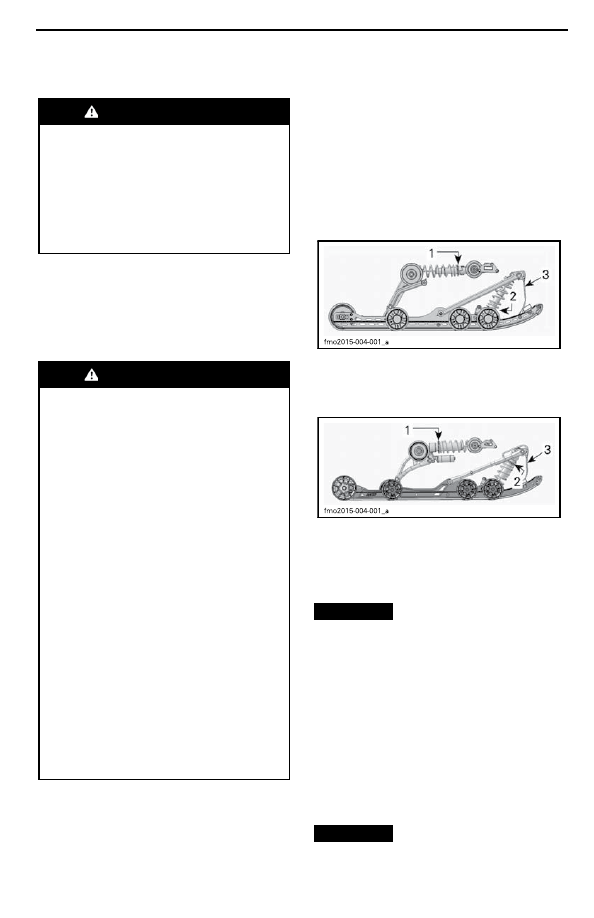

Регулировка задней подвески

ТИПОВОЙ ВАРИАНТ PPS - РЕГУЛИРУЕМЫЕ

КОМПОНЕНТЫ

1. Задняя пружина

2. Центральная пружина

3. Ленточный ограничитель

ТИПОВОЙ ВАРИАНТ PPS2 - РЕГУЛИРУЕМЫЕ

КОМПОНЕНТЫ

1. Задняя пружина

2. Центральная пружина

3. Ленточный ограничитель

ВНИМАНИЕ

Всякий раз после регу

лировки задней подвески проверяй

те и, при необходимости, регулируй

те натяжение гусеницы.
Ленточный ограничитель

Длина ленточного ограничителя влияет на на

грузку, приходящуюся на центральную пружину,

особенно при наборе скорости, и, таким об

разом, на величину подъема передней части

снегохода.
Длина ленточного ограничителя также оказы

вает влияние на величину хода центральной

пружины.

ВНИМАНИЕ

После изменения длины

ленточного ограничителя, необходи

мо проверить натяжение гусеницы.

НАСТРОЙКА СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

длины ленточ

ного ограничи

теля

Уменьшение давления лыж

при наборе скорости
Увеличение хода централь

ной пружины
Увеличение амортизирую

щих способностей

Уменьшение

длины ленточ

ного ограничи

теля

Увеличение давления лыж

при наборе скорости
Уменьшение хода централь

ной пружины
Уменьшение амортизирую

щих способностей

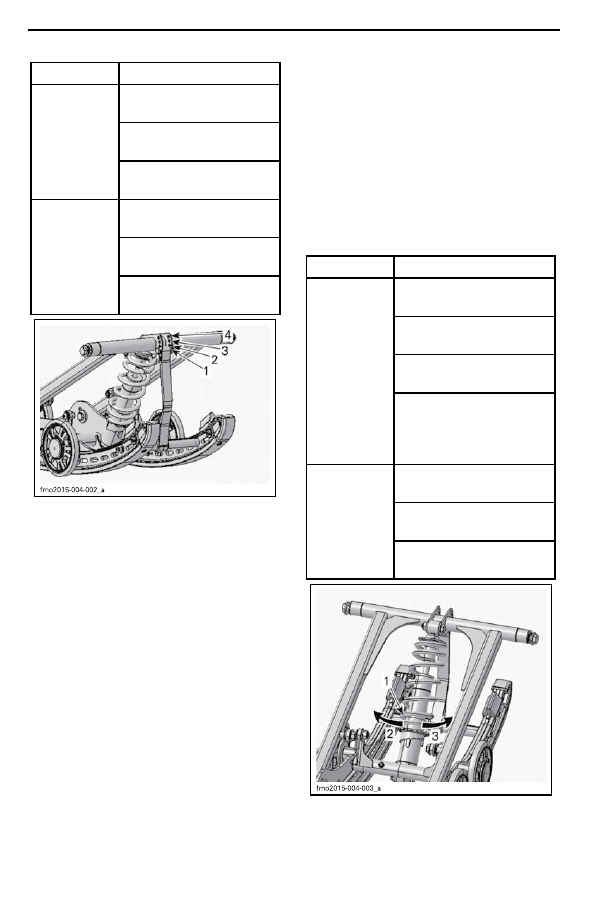

ТИПОВОЙ ВАРИАНТ

1. Положение 1 (заводская установка)

2. Положение 2

3. Положение 3

4. Положение 4

ПРИМЕЧАНИЕ:

Уменьшение длины ленточ

ного ограничителя может снизить комфорт во

время движения.
При движении по глубокому снегу или при дви

жении вдоль склона может потребоваться из

менение длины ленточного ограничителя и/или

изменение положения тела для изменения угла

соприкосновения гусеницы с поверхностью.

Знание различных регулировок и состояние

снежного покрова подскажут водителю наибо

лее эффективную комбинацию.
В общем случае большая длина ленточного

ограничителя предоставляет большую эффек

тивность при движении по глубокому снегу или

плоской местности, а меньшая длина ограни

чителя увеличит управляемость при движении

вдоль склона.

Центральная пружина

Преднатяг центральной пружины влияет на

величину усилия, необходимого для поворота

руля, управляемость и амортизационные спо

собности.
Кроме того регулировка преднатяга централь

ной пружины позволяет увеличить или умень

шить нагрузку на переднюю часть гусеницы,

изменяя, таким образом, эксплуатационные

характеристики снегохода при движении по глу

бокому снегу.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Уменьшение усилия, необ

ходимого для поворота руля
Увеличение амортизирую

щих способностей
Облегчение начала движе

ния в глубоком снегу
Улучшение эксплуатацион

ных характеристик и управ

ляемости при движении по

глубокому снегу

Уменьшение

преднатяга

Увеличение усилия, необхо

димого для поворота руля
Уменьшение амортизирую

щих способностей
Улучшение управляемости

при движении по трассе

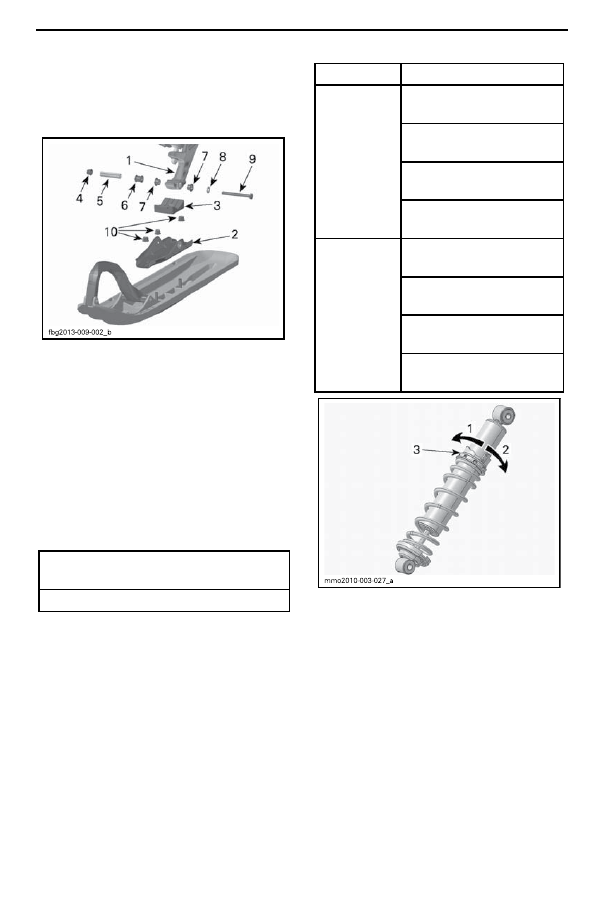

РЕГУЛЯТОР - ТИПОВОЙ ВАРИАНТ

1. Регулятор преднатяга пружины

2. Уменьшение преднатяга

3. Увеличение преднатяга

НАСТРОЙКА СНЕГОХОДА

mmo2006-003-022_a

ПРИМЕЧАНИЕ:

Для регулировки предна

тяга используйте инструмент для регулировки

подвески из возимого комплекта инструментов.

Задняя пружина

Преднатяг задней пружины влияет на комфорт

водителя, высоту посадки и компенсацию нагруз

ки при перевозке груза.
Кроме того регулировка преднатяга задней пру

жины позволяет увеличить или уменьшить на

грузку на переднюю подвеску снегохода. Таким

образом увеличить или уменьшить давление

лыж на поверхность. Это позволяет улучшить

эксплуатационные качества при движении в глу

боком снегу, а также уменьшить или увеличить

усилие необходимое для поворота руля и, тем

самым, улучшить управляемость снегохода.
Показателем правильной регулировки преднатя

га являются минимальные пробои подвески при

движении по местности со сложным рельефом.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Увеличение жесткости задней

подвески
Увеличение подъема задней

части снегохода
Увеличение амортизирующих

способностей
Увеличение усилия, необхо

димого для поворота руля

Уменьшение

преднатяга

Уменьшение жесткости зад

ней подвески
Уменьшение подъема задней

части снегохода
Уменьшение амортизирующих

способностей
Уменьшение усилия, необхо

димого для поворота руля
Улучшение эксплуатационных

характеристик и управляемо

сти при движении по глубоко

му снегу

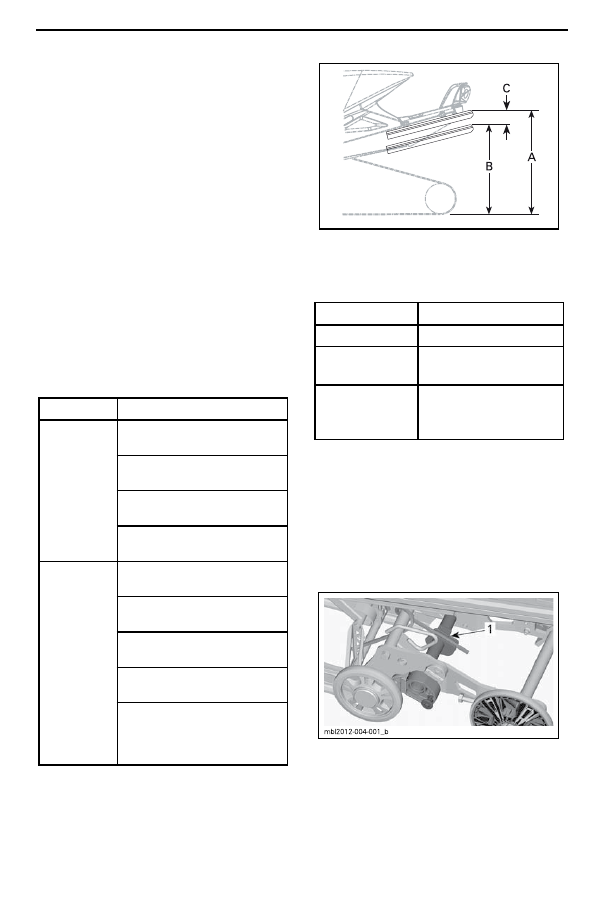

Обратитесь к рисунку, чтобы проверить пра

вильность регулировки преднатяга.

А. Максимально растянутая подвеска

B. Подвеска под нагрузкой (вес водителя,

пассажира и груза)

С. Расстояние между величинами «А» и «В» ;

обратитесь к таблице

ВЕЛИЧИНА «C»

ВАШИ ДЕЙСТВИЯ

50 мм - 75 мм

Регулировка не требуется

Более 75 мм

Подвеска слишком мяг

кая, увеличьте преднатяг

Менее 50 мм

Подвеска слишком жест

кая, уменьшите предна

тяг

ПРИМЕЧАНИЕ:

В случае, если необходимой

величины «С» невозможно достичь, используя

оригинальные пружины, обратитесь к авторизо

ванному дилеру Lynx для замены пружин.

Преднатяг пружины удлинителя

подвески

Только модели 49 Ranger

Отрегулируйте преднатяг вращением регулятора.

1. Регулятор

НАСТРОЙКА СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Увеличение площади кон

тактного пятна гусеницы
Уменьшение подъема удли

нителя

Уменьшение

преднатяга

Улучшение

способности

снегохода двигаться задним

ходом, особенно в глубоком

снегу
Увеличение подъема удли

нителя

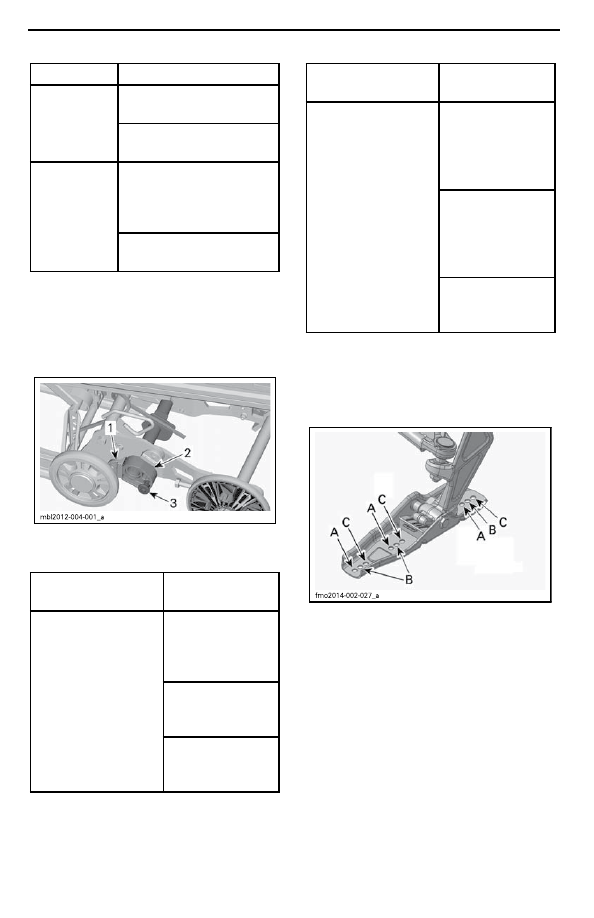

Стабилизатор удлинителя задней

подвески

Только модели 49 Ranger

Для изменения положения стабилизатора вы

тащите фиксатор, после чего поверните стаби

лизатор.

1. Ограничитель хода

2. Стабилизатор

3. Фиксатор

ПОЛОЖЕНИЕ

СТАБИЛИЗАТОРА

РЕЗУЛЬТАТ

Дальше от ограничите

ля хода

Удлинитель подве

ски свободно дви

гается на полный

рабочий ход
Подходит для по

вседневного при

менения
Улучшается спо

собность двигаться

задним ходом

ПОЛОЖЕНИЕ

СТАБИЛИЗАТОРА

РЕЗУЛЬТАТ

Упирается в ограничи

тель хода

Удлинитель под

вески блокируется

на одном уровне

с направляющими

подвески
Улучшается сцепле

ние с поверхностью

(максимально воз

можное контактное

пятно гусеницы)
Улучшается спо

собность буксиро

вать грузы

Регулировки передней

подвески

Лыжи

Предусматривается установка лыж в одно из

трех положений.

ЛЫЖА ТИПА BLADE

A. Облегченное управление - для движение по

глубокому снегу

В. Стандартное управление - для движения

по трассе

С. Стабильное управление

Модели 49 Ranger

На данных моделях возможна установка одного

из двух значений ширины лыжной колеи.
При установке втулки с внутренней стороны

стойки лыжи колея будет минимальна.
При установке втулки с внешней стороны стойки

лыжи колея будет максимальна.
Для изменения ширины колеи лыж выполните

следующее с двух сторон:

НАСТРОЙКА СНЕГОХОДА

1. Поднимите переднюю часть снегохода.
2. Снимите болты крепления лыж.
3. Установите втулку в соответствии с желаемое

величиной колеи, обратитесь к иллюстрации.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

преднатяга

Увеличение жесткости пе

редней подвески
Увеличение подъема перед

ней части снегохода
Более точное рулевое управ

ление
Увеличение амортизирую

щих способностей

Уменьшение

преднатяга

Уменьшение жесткости пе

редней подвески
Уменьшение подъема пе

редней части снегохода
Уменьшение усилия, необ

ходимого для поворота руля
Уменьшение амортизирую

щих способностей

СХЕМА РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ – ПОКА

ЗАНА ПРАВАЯ СТОРОНА

1. Стойка лыжи

2. Кронштейн

3. Ограничитель хода лыжи

4. Гайка М10 с фланцем и упругим элементом

5. Ось лыжи

6. Модели с регулируемой колеей

7. Втулки

8. Шайба

9. Шестигранный винт крепления лыжи М10

х 100

10 Гайка М10 с фланцем и упругим элементом

. Установите остальные детали и затяните гай

ку указанным моментом затяжки.

МОМЕНТ ЗАТЯЖКИ БОЛТА КРЕ

ПЛЕНИЯ ЛЫЖИ

(48±6)Н•м

ПРИМЕЧАНИЕ: Убедитесь что ширина колеи не

превышает максимально разрешенные значе

ния для движения по трассам. Ознакомьтесь с

местным законодательством.

Передние пружины

Преднатяг передних пружин влияет на жесткость

передней подвески.
Кроме того преднатяг передних пружин влияет на по

ведение рулевого управления.

РЕГУЛЯТОР - ТИПОВОЙ ВАРИАНТ

1. Уменьшение преднатяга

2. Увеличение преднатяга

3. Регулятор преднатяга пружины

НАСТРОЙКА СНЕГОХОДА

Методы устранения возникающих проблем

ПРОБЛЕМА

МЕТОДЫ УСТРАНЕИЯ

Рысканье передней подвески

Проверьте юстировку лыж.

– Уменьшите преднатяг пружин передней подвески.

– Увеличьте преднатяг центральной пружины.

– Уменьшите преднатяг задней пружины.

При движении с постоянной скоро

стью для поворота руля требуется

значительное усилие

– Уменьшите преднатяг пружин передней подвески.

– Увеличьте преднатяг центральной пружины.

При наборе скорости для поворота

руля требуется значительное усилие

– Уменьшите преднатяг задней пружины.

– Увеличьте длину ленточного ограничителя.

Слишком большой подъем лыж при

поворотах и наборе скорости

– Уменьшите длину ленточного ограничителя.

– Увеличьте преднатяг задней пружины.

Задняя подвеска кажется слишком

жесткой

– Уменьшите преднатяг задней пружины.

Задняя подвеска кажется слишком

мягкой

– Увеличьте преднатяг задней пружины.

Часто происходит пробой задней

подвески

– Увеличьте преднатяг задней пружины.

– Увеличьте преднатяг центральной пружины.

– Увеличьте длину ленточного ограничителя.

Создается впечатление, что снего

ход поворачивается вокруг своего

центра

– Уменьшите преднатяг центральной пружины.

– Увеличьте преднатяг задней пружины.

– Увеличьте преднатяг пружин передней подвески.

– Уменьшите длину ленточного ограничителя.

Гусеница сильно проворачивается

при начале движения

– Увеличьте длину ленточного ограничителя.

ТРАНСПОРТИРОВКА СНЕГОХОДА

Убедитесь, что крышка топливного бака уста

новлена надлежащим образом.
Прицепы с наклонной грузовой платформой

можно легко оснастить лебедкой для макси

мально безопасной погрузки снегохода. Само

стоятельный въезд на прицеп или иное транс

портное средство категорически запрещен.

Простота этого маневра мнимая. Въезд на

прицеп и падение с него стали причинами мно

жества серьезных травм. Надежно закрепляйте

переднюю и заднюю части снегохода даже при

поездке на небольшие расстояния. Убедитесь,

что все оборудование надежно закреплено. При

транспортировке накрывайте снегоход чехлом

для защиты от грязи.
Убедитесь, что ваш прицеп отвечает требовани

ям федерального и местного законодательства.

Убедитесь, что сцепное устройство и предохра

нительные цепи обеспечивают надежное сце

пление с прицепом. Убедитесь, что тормоз при

цепа, указатели поворота и габаритные фонари

работают в штатном режиме.

Страница преднамеренно оставлена незаполненной

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

Необходимо предоставить ваш снегоход к осмотру авторизованным дилером Lynx после первых 10

часов или 500 км эксплуатации, в зависимости от того, что наступит раньше. Проведение этого осмо

тра снегохода имеет важное значение — не следует им пренебрегать.

ПРИМЕЧАНИЕ:

Проведение осмотра после обкатки производится за счет средств владельца сне

гохода.

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ (МОДЕЛИ, ОСНАЩЕННЫЕ

ДВУХТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Осмотреть опоры двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герметичность
Затянуть винты выпускного коллектора необходимым моментом
Проверить уровень охлаждающей жидкости.

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Осмотреть трос привода дроссельной заслонки

С И Л О В А Я

ПЕРЕДАЧА И

ТОРМОЗНАЯ

СИСТЕМА

Осмотреть ремень вариатора
Осмотреть ведущий шкив вариатора
Затянуть винт крепления ведущего шкива необходимым моментом
Осмотреть ведомый шкив вариатора
Отрегулировать и отъюстировать гусеницу
Заменить трансмиссионное масло в картере цепной передачи/масло КПП
Отрегулируйте приводную цепь (кроме моделей, оснащенных коробкой передач)
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

Р У Л Е В О Е

УПРАВЛЕНИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

РАМА

Затянуть винты крепления элементов пирамидальной структуры рамы рекомен

дованным моментом
Затянуть винты крепления задних пирамидальных А-образных рычагов указан

ным моментом: (REX 35Н•м)

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску (включая ленточные ограничители и накладки по

лозьев)
Смажьте переднюю и заднюю подвески

КОРПУС

Отрегулируйте положение стопорной пластины сиденья

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ (МОДЕЛИ, ОСНАЩЕННЫЕ

ЧЕТЫРЕХТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Проверить состояние уплотнений и прокладок двигателя.
Осмотреть систему выпуска отработавших газов и проверить ее герметичность
Проверить уровень охлаждающей жидкости.
Заменить моторное масло и масляный фильтр

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Осмотреть трос привода дроссельной заслонки (кроме моделей ACE, оснащен

ных iTC)

С И Л О В А Я

ПЕРЕДАЧА И

ТОРМОЗНАЯ

СИСТЕМА

Осмотреть ремень вариатора
Осмотреть ведущий шкив вариатора
Затянуть винт крепления ведущего шкива необходимым моментом
Осмотреть ведомый шкив вариатора
Проверить натяг прижимной пружины ведомого шкива
Отрегулировать и отъюстировать гусеницу
Заменить трансмиссионное масло в картере цепной коробки / масло КПП
Отрегулировать приводную цепь (кроме моделей, оснащенных коробкой пере

дач)
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

Р У Л Е В О Е

УПРАВЛЕНИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

РАМА

Затянуть винты крепления задних пирамидальных А-образных рычагов указан

ным моментом: (REX 35Н•м)

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску (включая ленточные ограничители и накладки по

лозьев)

КОРПУС

Отрегулируйте положение стопорной пластины сиденья

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Компания BRP рекомендует периодически предоставлять ваш снегоход ав

торизованному дилеру Lynx для выполнения процедур обслуживания, не

описанных в настоящем Руководстве. Все работы выполняются при холод

ном выключенном двигателе, кроме особо оговоренных случаев. Снимите

колпачок шнура безопасности с выключателя двигателя перед выполнени

ем любых регулировок или операций технического обслуживания, кроме

особо обозначенных случаев. Снегоход должен находиться на безопасной

площадке в стороне от трассы.

ПРЕДОСТЕРЕЖЕНИЕ

Соблюдайте меры предосторожности, относящиеся к обслуживаемому

компоненту. Подобные меры содержатся в сносках ПРЕДОСТЕРЕЖЕНИЕ и

ОСТОРОЖНО. В случае, если какой- либо элемент находится в неудовлетво

рительном состоянии, необходимо заменить его оригинальной запчастью

BRP или рекомендованным к использованию эквивалентом.

Некоторые настройки могут не относиться к вашей модели снегохода.

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(МОДЕЛИ, ОСНАЩЕННЫЕ 2-ТАКТНЫМИ ДВИГАТЕЛЯМИ)

ПРИМЕЧАНИЕ:

Регулярное выполнение технического обслуживания снегохода не отменяет не

обходимость проведения осмотра снегохода перед поездкой.

КАЖДЫЕ 1500 КМ

СИЛОВАЯ ПЕРЕ

ДАЧА

Модели, оснащенные цепной передачей: Отрегулировать приводную цепь
Модели, оснащенные цепной передачей: Проверить уровень трансмиссион

ного масла
Модели, оснащенные коробкой передач: Проверить уровень масла в коробке

передач

КАЖДЫЕ 3000 КМ ИЛИ 1 ГОД (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ

РАНЬШЕ)

ДВИГАТЕЛЬ

Осмотреть теплозащитные экраны
Осмотреть резиновые опоры двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герметичность
Осмотреть крышку, шланги и хомуты системы охлаждения. Проверить герме

тичность.
Отрегулировать упор двигателя

СИЛОВАЯ ПЕРЕ

ДАЧА И ТОРМОЗ

НАЯ СИСТЕМА

Осмотреть и очистить ведущий шкив вариатора
Затянуть винт крепления ведущего шкива необходимым моментом
Очистить ведомый шкив вариатора
Отрегулировать и отъюстировать гусеницу
Осмотреть шланг тормозной системы, тормозные колодки и диск

Р У Л Е В О Е

УПРАВЛЕНИЕ

Осмотреть рулевое управление

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску и ленточный ограничитель. Модели REX, осна

щенные подвеской PPS: Замените ленточный ограничитель.
Смазать переднюю и заднюю подвески всякий раз после эксплуатации в усло

виях повышенной влажности (мокрый снег, дождь, лужи)
Проверить втулки и подшипники лыжных стоек. При необходимости заменить.
Все модели, оснащенные разборными амортизаторами: заменить масло/вы

полнить требуемые процедуры обслуживания.

ЭЛЕКТРООБОРУ

ДОВАНИЕ

Заменить свечи зажигания (кроме моделей Е-ТЕС)

содержание .. 4 5 6 7 ..
