ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

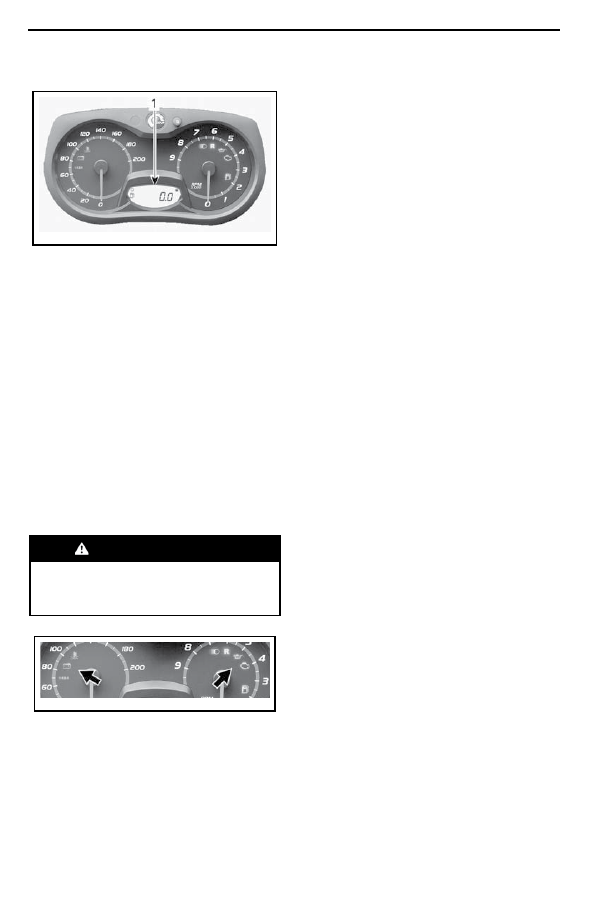

С) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю

-

ченным  электрооборудованием  с  момента  по

-

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока

-

заний хронометра поездки (HrTRIP).

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

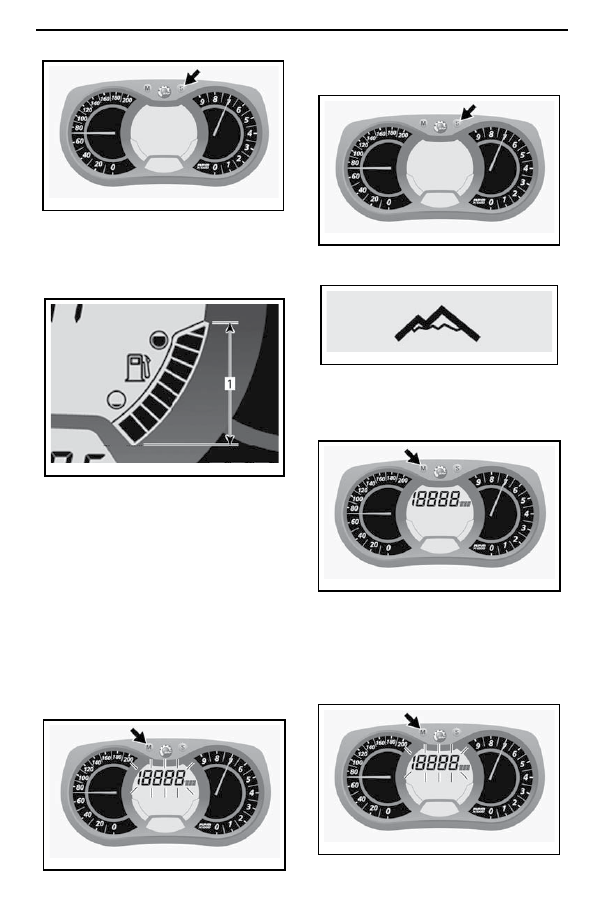

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

E) Интенсивность электрообогрева
рукояток руля

Текущая интенсивность обогрева отображается

на цифровом дисплее.

ПРИМЕЧАНИЕ:

Интенсивность  обогрева

имеет  9  степеней.  При  отпускании  рычага,  на

дисплее  вновь  будет  отображаться  индикатор

уровня топлива.

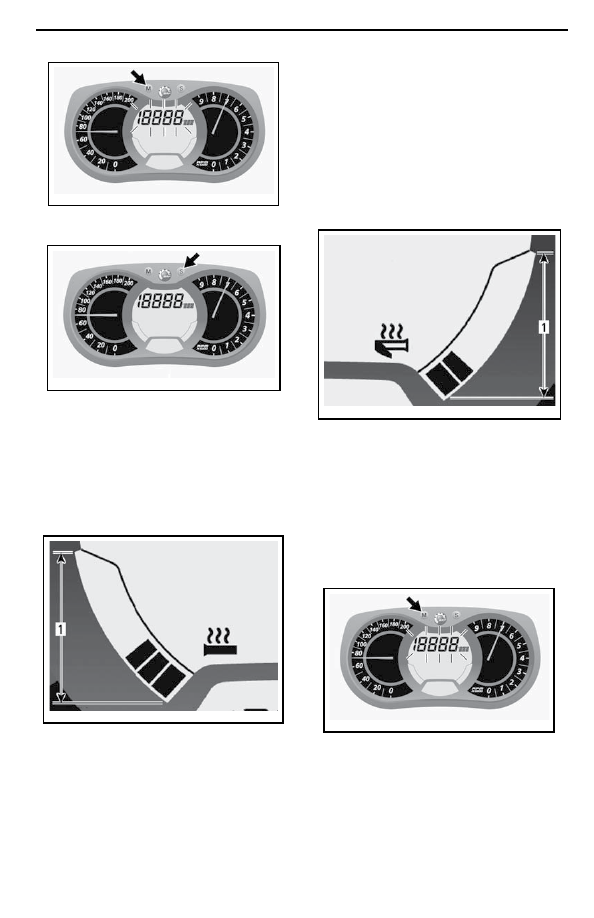

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность обогрева ниже

2. Интенсивность обогрева выше

F) Интенсивность электрообогрева рычага
управления дроссельной заслонки

ПРИМЕЧАНИЕ:

  Интенсивность  обогрева

отображается  на  цифровом  дисплее  при  на

-

жатии на кнопку подогрева рычага управления

дроссельной заслонкой. При отпускании рычага,

на дисплее вновь будет отображаться индика

-

тор уровня топлива.

ПРИМЕЧАНИЕ:

  Интенсивность  обогрева

имеет 9 степеней.

51

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность обогрева ниже

2. Интенсивность обогрева выше

Настройка панели приборов

Выбор единиц измерения
(км/ч или миль/ч)

Предусмотрено  использование  как  метриче

-

ских,  так  и  неметрических  единиц  измерения.

Обратитесь к авторизованному дилеру Lynx.

11) Аналоговая/цифровая

панель приборов

(стандартный вариант)

Модели Е-ТЕС

 ПРЕДОСТЕРЕЖЕНИЕ



Чтение  показаний,  отображаемых

на  панели  приборов,  может  от

-

влечь  от  управления  снегоходом,

в  особенности  от  наблюдения  за

окружающей обстановкой.

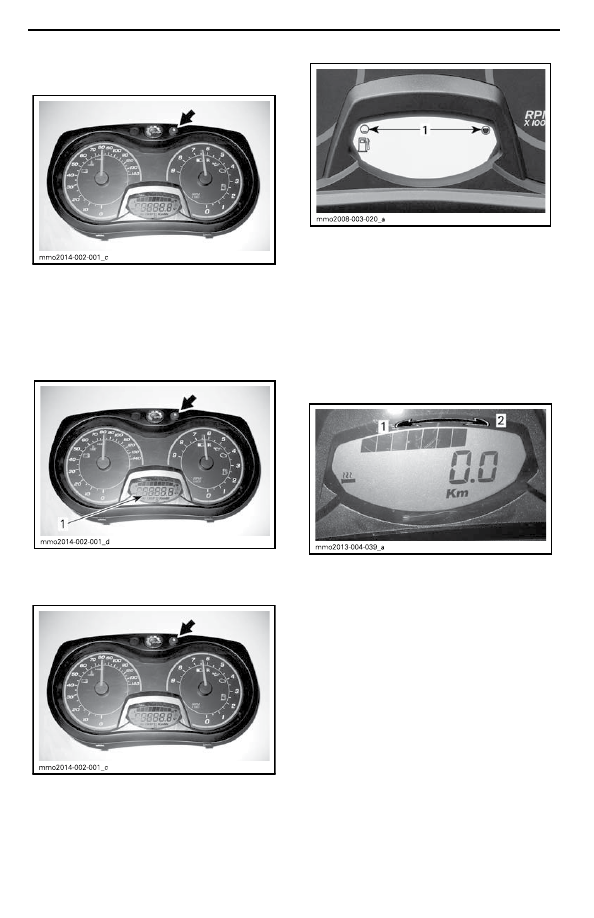

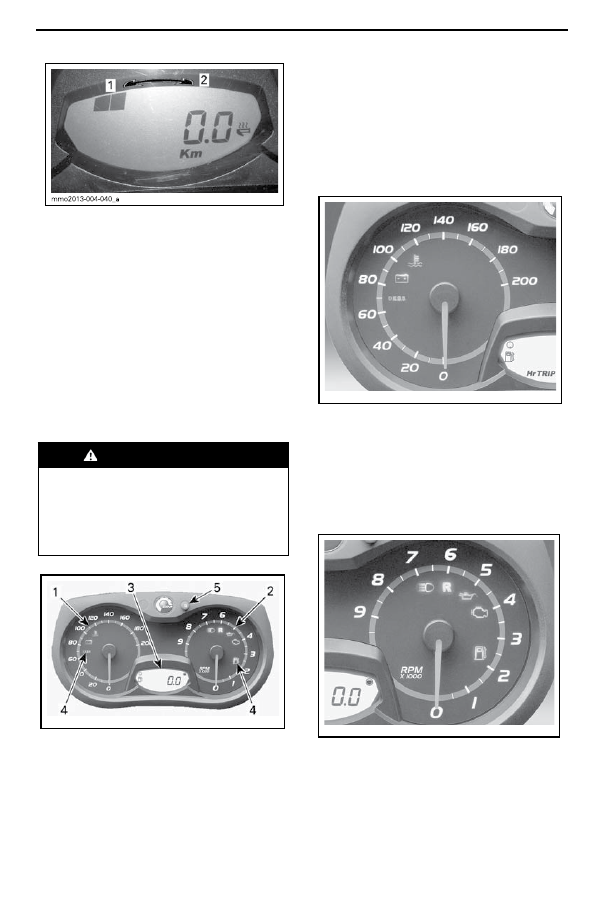

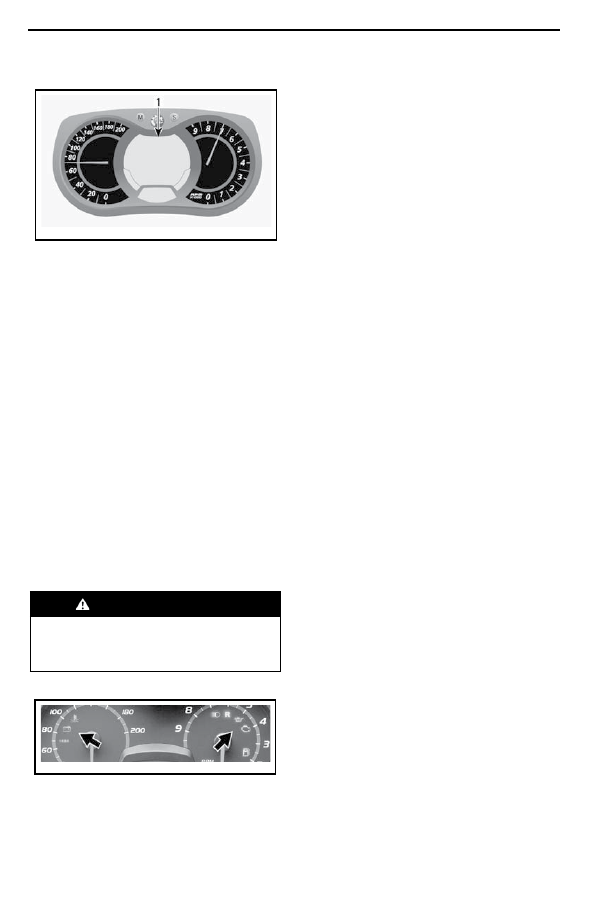

Описание панели приборов

mmo2008-003-013_g

АНАЛОГОВАЯ/ЦИФРОВАЯ ПАНЕЛЬ ПРИБО

-

РОВ (СТАНДАРТНЫЙ ВАРИАНТ)

1. Спидометр

2. Тахометр (об/мин)

3. Цифровой дисплей панели приборов

4. Контрольные лампы

5. Кнопка SET (S) панели приборов

ПРИМЕЧАНИЕ:

Данная  панель  приборов

настроена  производителем  на  отображение

единиц  СИ,  для  изменения  единиц  измерения

обратитесь к авторизованному дилеру Lynx.

1) Спидометр

Измеряет  скорость  транспортного  средства  (в

милях или километрах в час в зависимости от

установок).

mmo2008-003-014

mmo2008 -003-019

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей

-

ствительного  значения  частоты  вращения  ко

-

ленчатого  вала  двигателя  необходимо  показа

-

ния прибора умножить на 1000.

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

52

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

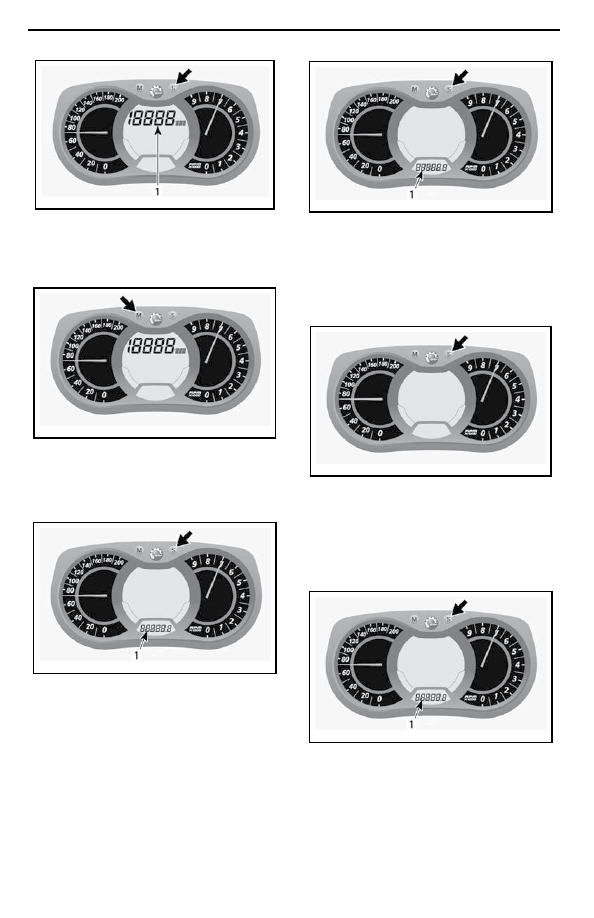

3) Цифровой дисплей панели

приборов

mmo2008-003-013_h

mmo2008-003-024_a

1. Цифровой дисплей

Многофункциональный  дисплей  используется

для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан

-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще

-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена.

4) Контрольные лампы и сообщения

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз

-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де

-

тального описания контрольных ламп.

53

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

КОНТРОЛЬНАЯ

ЛАМПА

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

4 коротких звуковых сигна

-

ла каждые 5 минут

Низкий уровень масла. Остановите снегоход в

безопасном месте, после чего долейте масло в

масляный бак.

–

Низкий  уровень  топлива.  Отображается  один

(1) сегмент на указателе уровня топлива. Неза

-

медлительно заправьте снегоход.

Медленно повторяющиеся

длинные  звуковые  сигна

-

лы

Включена передача заднего хода.

3  коротких  звуковых  сиг

-

нала

Передача заднего хода не включилась. Попро

-

буйте еще раз.

–

Включен дальний свет фар.

–

–

E-TEC  Двигатель  и/или  инжекционноемасло

требуют  прогрева  перед  началом  работы  в

штатном режиме. Частота вращения коленча

-

того вала двигателя ограничена, пока не будет

достигнута нормальная рабочая температура.

5) Кнопка SET (S)

Используется для перемещения по многофунк

-

циональному дисплею, настроек или обнуления

различных функций.
Изменения  настроек  применяются  только  при

работающем двигателе.

ПРИМЕЧАНИЕ:

Также может использовать

-

ся аналогичная по функционалу кнопка SET (S),

размещенная  на  многофункциональном  пере

-

ключателе.

Функции панели приборов

ФУНКЦИИ ПАНЕЛИ ПРИБОРОВ

ФУНКЦИИ

600 HO E-TEC

А) Одометр

Х

В) Счетчик пути «А» или «В»

Х

С) Счетчик продолжительности поездки

Х

D) Уровень топлива

Х

E) Температура охлаждающей жидкости (1)

Х

F) Режим консервации двигателя

Х

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

(1) Датчик температуры охлаждающей жидкости входит в состав пакета опций. Обратитесь к дилеру Lynx для получения под

-

робной информации.

ПРИМЕЧАНИЕ:

Данный дисплей настроен производителем на отображение британских импер

-

ских единиц измерения, для изменения на единицы СИ обратитесь к авторизованному дилеру Lynx.

54

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

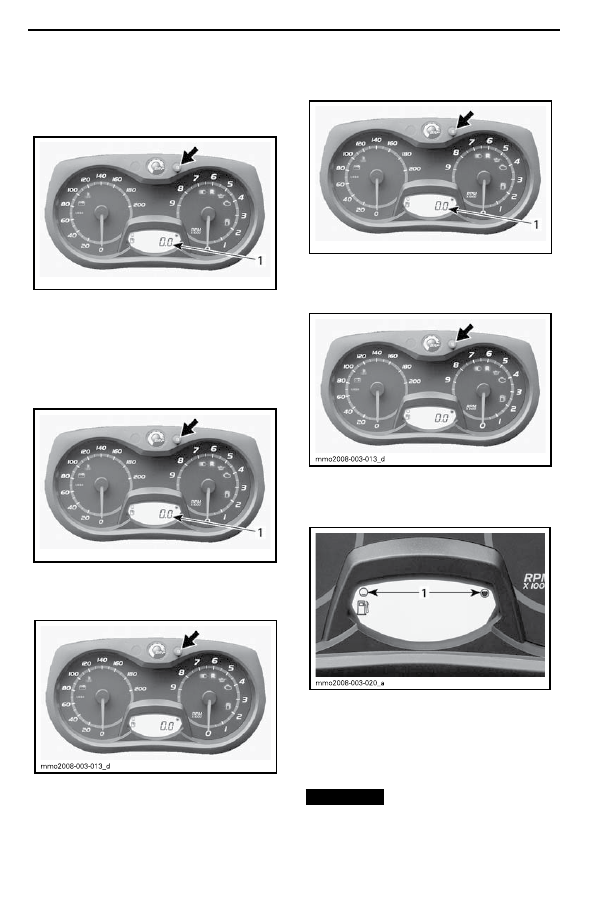

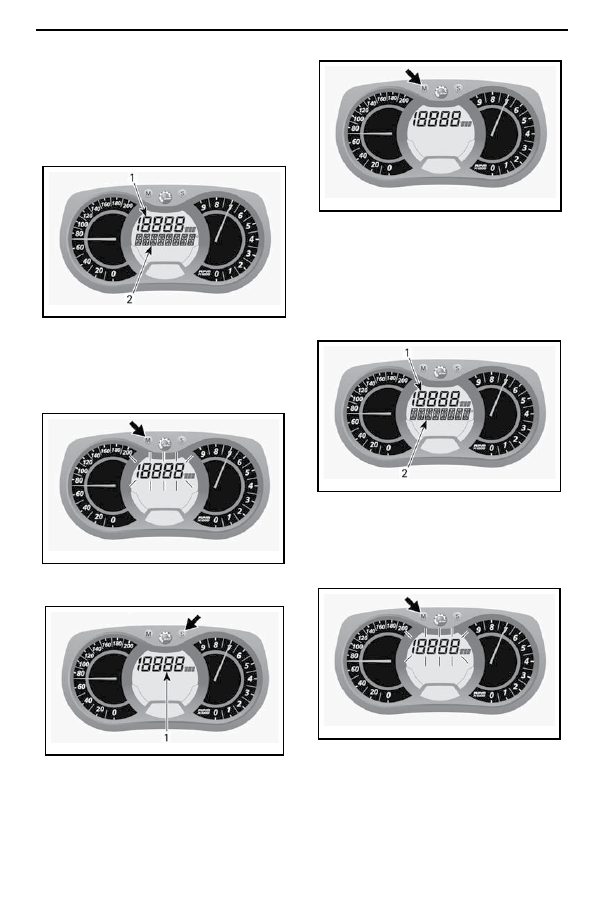

А) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока

-

заний одометра.

mmo2008-003-013_c

1. Показания одометра

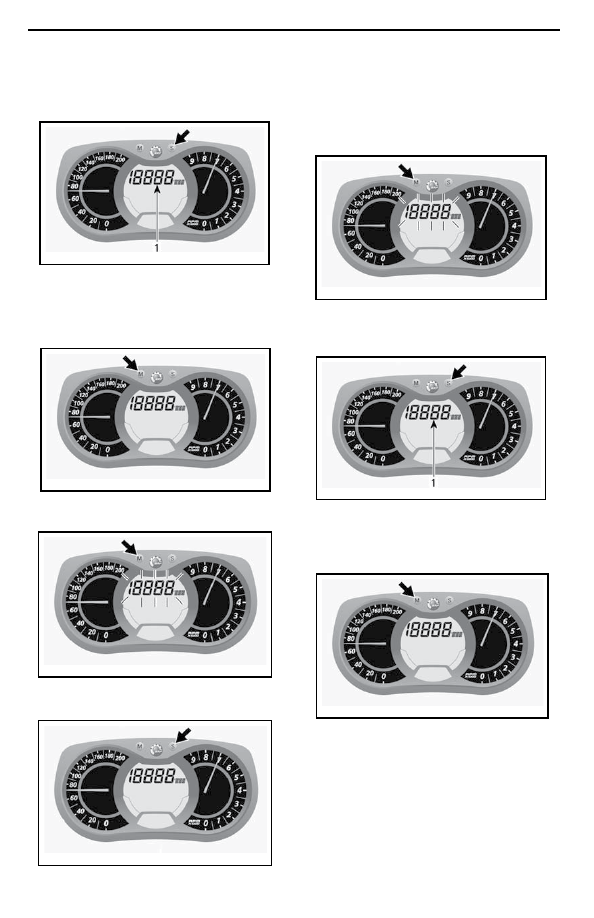

В) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока

-

заний счетчика пути (TRIP A / TRIP B).

mmo2008-003-013_c

1. Показания счетчика пути (TRIP A / TRIP B)

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

С) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю

-

ченным  электрооборудованием  с  момента  по

-

следнего обнуления.

Нажмите кнопку SET (S) для отображения пока

-

заний хронометра поездки (HrTRIP).

mmo2008-003-013_c

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

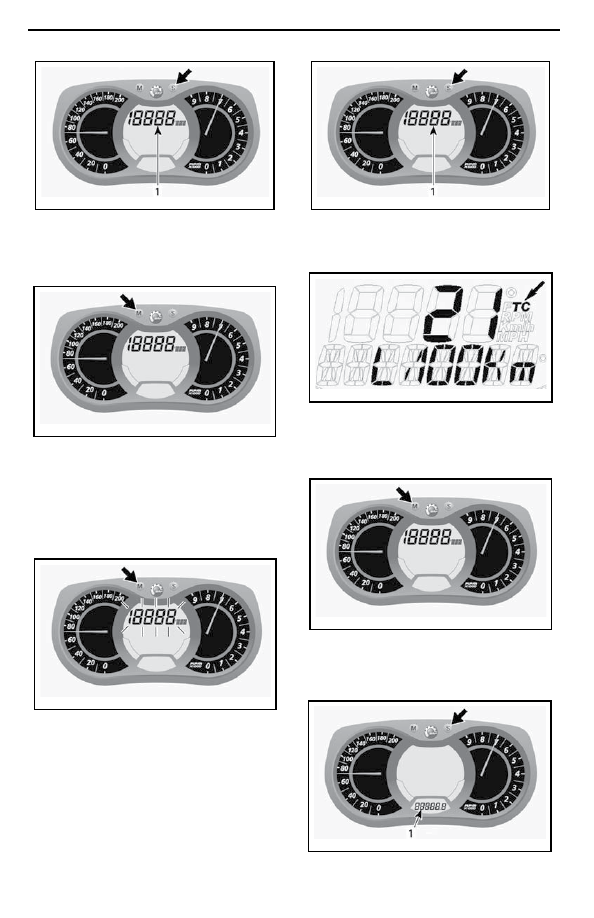

E) Температура охлаждающей жидкости
(дополнительный модуль)

Индикатор перегрева.

ВНИМАНИЕ

 Если двигатель перегре

-

вается,    остановите  снегоход  в  без

-

опасном  месте.  Обратитесь  к  части

ПОИСК  И  УСТРАНЕНИЕ  НЕИСПРАВ-

НОСТЕЙ

.

55

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК УСТАНОВЛЕН

1. Индикатор перегрева

F) Режим консервации двигателя E-TEC

При активации режима консервации двигателя

отображается «OIL».

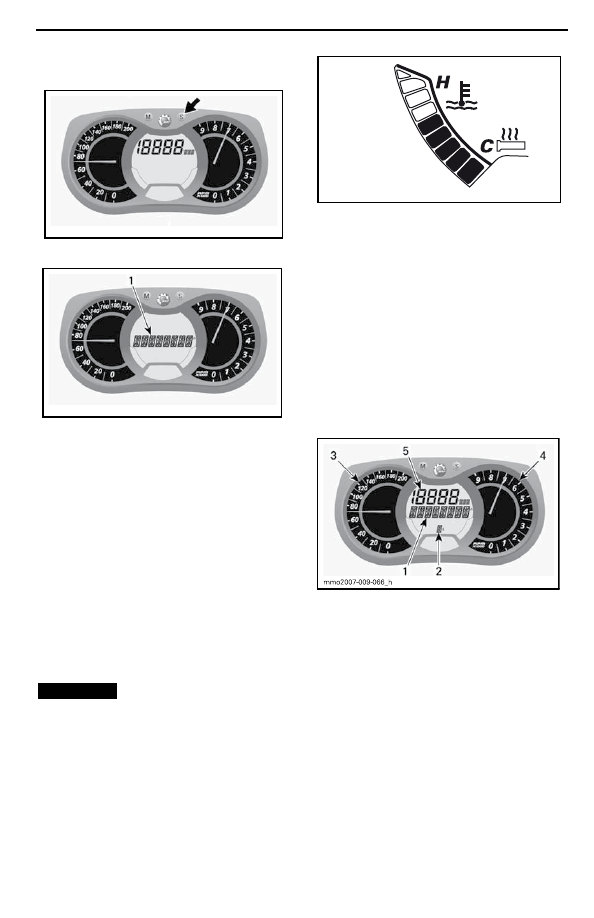

12) Многофункциональная

аналогово-цифровая

панель приборов

Модели E-TEC с Touring Kit, оснащенные

многофункциональной аналогово-циф-

ровой панелью приборов

 ПРЕДОСТЕРЕЖЕНИЕ



Чтение  показаний,  отображаемых

на  панели  приборов,  может  от

-

влечь  от  управления  снегоходом,

в  особенности  от  наблюдения  за

окружающей обстановкой.

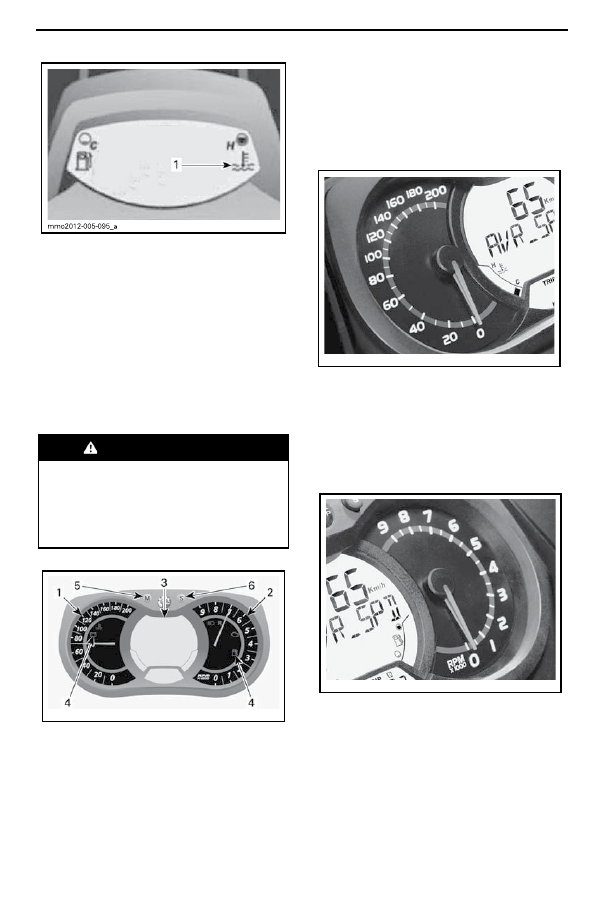

Описание панели приборов

mmo2007 -009-066_x

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Спидометр

2. Тахометр

3. Многофункциональный цифровой дисплей

4. Контрольные лампы

5. Кнопка Mode

6. Кнопка Set

ПРИМЕЧАНИЕ:

  Данная  панель  приборов

настроена  производителем  на  отображение

единиц  СИ,  для  изменения  единиц  измерения

обратитесь к авторизованному дилеру Lynx.

1) Спидометр

Отображает скорость движения снегохода.

mmo2008 -007-017

mmo2008 -007-018

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей

-

ствительного  значения  частоты  вращения  ко

-

ленчатого  вала  двигателя  необходимо  показа

-

ния прибора умножить на 1000.

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

56

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

3) Многофункциональный цифровой

дисплей

mmo2007 -009-066_u

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Многофункциональный дисплей

Многофункциональный дисплей используется для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан

-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще

-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей
При  включении  инфоцентра,  на  цифровой  ди

-

сплей  по  умолчанию  будут  выведены  послед

-

ние выбранные показания.

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена.

4) Контрольные лампы и сообщения

mmo2008-003-024_a

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз

-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де

-

тального описания контрольных ламп.

57

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

КОНТРОЛЬНАЯ

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

ОПИСАНИЕ

4

коротких

звуковых  сиг

-

нала  каждые

5 минут

LOW OIL (НИЗКИЙ

УРОВЕНЬ МАСЛА)

E-TEC  Низкий  уровень  масла.

Остановите  снегоход  в  безопас

-

ном  месте,  после  чего  долейте

масло в масляный бак.

–

–

Низкий уровень топлива. Отобра

-

жается один (1) сегмент на указа

-

теле уровня топлива. Незамедли

-

тельно заправьте снегоход.

М е д л е н н о

повторяющи

-

еся  длинные

звуковые  сиг

-

налы

REVERSE (ЗАДНИЙ

ХОД)

Включена передача заднего хода.

3

коротких

звуковых  сиг

-

нала

REV. FAIL (ЗАДНИЙ

ХОД НЕ ВКЛЮЧЕН)

Передача  заднего  хода  не  вклю

-

чилась. Попробуйте еще раз.

–

–

Включен дальний свет фар.

–

–

WARM UP (ПРОГРЕВ)

E-TEC  Двигатель  и/или  инжекци

-

онное  масло  требуют  прогрева

перед началом работы в штатном

режиме. Частота вращения колен

-

чатого вала двигателя ограничена

пока  не  будет  достигнута  нор

-

мальная рабочая температура (до

10 минут при движении). Прогрев

может  потребоваться  после  по

-

вторного  запуска  в  очень  холод

-

ную погоду.

5) Кнопка MODE (M)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз

-

личных функций.

ПРИМЕЧАНИЕ:

 Также может использоваться аналогичная по функционалу кнопка MODE (M), раз

-

мещенная на многофункциональном переключателе.

6) Кнопка SET (S)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз

-

личных функций.
Изменения настроек применяются только при работающем двигателе.

ПРИМЕЧАНИЕ:

Также может использоваться аналогичная по функционалу кнопка SET (S), раз

-

мещенная на многофункциональном переключателе.

58

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Функции панели приборов

ФУНКЦИИ ПАНЕЛИ ПРИБОРОВ

ФУНКЦИИ

600 HO E-TEC

А) Спидометр

Индикация по умолчанию

В) Тахометр

Х

С) Одометр

Х

D) Счетчик пути «А» или «В»

Х

E) Хронометр поездки

Х

F) Часы

Н.Д.

G) Уровень топлива

Х

H) Альтиметр

Х

I) Наивысшая скорость

Х

J) Средняя скорость

Х

K) Интенсивность электрообогрева рукояток руля

Х

L) Интенсивность электрообогрева рычага управления дроссельной

заслонки

Х

M) Мгновенный расход топлива

Х

N) Общий расход топлива

Х

O) Экран для сообщений

Х

P) Температура охлаждающей жидкости

Х

Q) Режим консервации двигателя E-TEC

Х

R) Режим записи времени прохождения круга

Х

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

59

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

А) Спидометр

Помимо аналогового спидометра скорость дви

-

жения снегохода может также отображаться на

многофункциональном дисплее.
Показания спидометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу

-

ющее:

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку SET (S) для выбора показаний спидометра.

mmo2007 -009-066_n

1. Показания спидометра

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

В) Тахометр

Помимо аналогового тахометра частота враще

-

ния  коленчатого  вала  двигателя  может  также

отображаться  на  многофункциональном  дис

-

плее.
Показания тахометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу

-

ющее:

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку SET (S) для выбора показаний тахометра.

60

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_n

1. Показания тахометра

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

С) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока

-

заний одометра.

mmo2007 -009-066_p

1. Показания одометра (километры или мили)

D) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока

-

заний счетчика пути (TRIP A / TRIP B).

mmo2007 -009-066_p

1. Показания счетчика пути (TRIP A / TRIP B)

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

ПРИМЕЧАНИЕ:

На моделях Е-ТЕС обнуле

-

ние счетчика пути TRIP B также обнулит счетчик

ОБЩЕГО РАСХОДА ТОПЛИВА.

mmo2007 -009-066_k

E) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю

-

ченным  электрооборудованием  с  момента  по

-

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока

-

заний хронометра поездки (HrTRIP).

mmo2007 -009-066_p

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

61

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_k

F) Часы (не доступно)

G) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

mmo2007 -009-042_a

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

H) Альтиметр

Отображает

примерную

  высоту  снегохода

над  уровнем  моря,  рассчитанную  по  величине

атмосферного давления.

ПРИМЕЧАНИЕ:

 Показания альтиметра окру

-

гляются до 100 м (при использовании метриче

-

ской системы) или 200 футов (при использова

-

нии имперской системы).
Для вывода показаний альтиметра, выполните

следующее:
Нажмите кнопку MODE (M) для выбора дисплея 2.

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку SET (S) для выбора показаний альтиметра.

mmo2007 -009-066_k

При включении индикации альтиметра вы долж

-

ны увидеть следующий символ.

mmo2008 -003-023

АЛЬТИМЕТР ВКЛЮЧЕН

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

I) Максимальная достигнутая скорость

Хранит информацию о максимальной достигну

-

той скорости движения со времени последнего

обнуления.
Для вывода показаний, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

mmo2007 -009-066_m

62

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Пока  выбранный  дисплей  мигает  нажмите

кнопку  SET  (S)  для  отображения  значения

максимальной  достигнутой  скорости  движения

(TOP_SPD).

mmo2007 -009-066_n

1. Максимальная достигнутая скорость

(TOP_SPD)

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

Для обнуления, нажмите кнопку MODE (M) для

выбора соответствующего режима.

mmo2007 -009-066_m

Нажмите и удерживайте кнопку SET (S) в тече

-

ние 5 секунд для обнуления счетчика.

mmo2007 -009-066_w

J) Средняя скорость

Хранит информацию о средней скорости движе

-

ния со времени последнего обнуления.
Для вывода показаний, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку SET (S) для отображения значения средней

скорости движения (AVR_SPD).

mmo2007 -009-066_n

1. Средняя скорость (AVR_SPD)

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

Для обнуления, нажмите кнопку MODE (M) для

выбора соответствующего режима.

63

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_m

Нажмите и удерживайте кнопку SET (S) в тече

-

ние 5 секунд для обнуления счетчика.

mmo2007 -009-066_w

K) Интенсивность электрообогрева
рукояток руля

Сегментный  указатель  отображающий  интен

-

сивность обогрева.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧА

-

ТЕЛЬ ЭЛЕКТРООБОГРЕВА РУКОЯТОК

РУЛЯ

 для получения дополнительной инфор

-

мации.

mmo2007 -009-043_a

ЭЛЕКТРООБОГРЕВ РУКОЯТОК РУЛЯ

1. Рабочий диапазон

L) Интенсивность электрообогрева
рычага управления дроссельной заслонки

Сегментный  указатель  отображающий  интен

-

сивность обогрева.
Данный  указатель  будет  включаться  автома

-

тически при нажатии на выключатель электро

-

обогрева  рычага  управления  дроссельной

заслонкой.  При  повторном  нажатии  на  кнопку

подогрева рычага управления дроссельной за

-

слонкой, на дисплей будет вновь выведен ука

-

затель уровня топлива.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧА

-

ТЕЛЬ  ЭЛЕКТРООБОГРЕВА  РЫЧАГА

УПРАВЛЕНИЯ  ДРОССЕЛЬНОЙ  ЗА

-

СЛОНКОЙ

  для  получения  дополнительной

информации.

mmo2007 -009-044_a

ЭЛЕКТРООБОГРЕВ РЫЧАГА УПРАВЛЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

1. Рабочий диапазон

M) Мгновенный расход топлива

Рассчитывает средний расход топлива при дви

-

жении.
Для вывода значения мгновенного расхода то

-

плива, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку SET (S) для отображения значения мгновен

-

ного расхода топлива.

64

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_n

1. Мгновенный расход топлива

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

N) Общий расход топлива

Хранит информацию о значении общего расхо

-

да топлива со времени последнего обнуления.
Для вывода значения общего расхода топлива,

выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея.

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп

-

ку  SET  (S)  для  отображения  значения  общего

расхода топлива.

mmo2007 -009-066_n

1. Общий расход топлива

При включении данного режима на экране будет

отображаться индикатор ТС (ОБЩИЙ РАСХОД).

mmo2008 -003-021_a

ТИПОВОЙ ВАРИАНТ

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо

-

го подтверждения.

mmo2007 -009-066_o

Для обнуления, установите в качестве счетчика

пути счетчик «В» (TRIP B). Обратитесь к подраз

-

делу

СЧЕТЧИК  ПУТИ  «А»  ИЛИ  «В»

 для

получения дополнительной информации.

mmo2007 -009-066_p

1. Показания счетчика пути В (TRIP B)

65

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Нажмите и удерживайте кнопку SET (S) для об

-

нуления счетчика.

mmo2007 -009-066_w

O) Экран для сообщений

mmo2007 -009-066_c

1. Экран для сообщений

Обратитесь  к  подразделу

КОНТРОЛЬНЫЕ

ЛАМПЫ  И  СООБЩЕНИЯ

  для  получения

информации о типовых сообщениях.
Обратитесь  к  разделу

СИСТЕМА  МОНИ

-

ТОРИНГА

 для детального описания контроль

-

ных ламп и сообщений, относящихся к системе

D.E.S.S.

P) Температура охлаждающей жидкости

Сегментный указатель отображает температуру

охлаждающей жидкости.
Во время нормальной эксплуатации показания

не  должны  превышать  приблизительно  сред

-

нюю часть указателя.

ВНИМАНИЕ

 Если двигатель перегре

-

вается,    остановите  снегоход  в  без

-

опасном  месте.  Обратитесь  к  части

ПОИСК  И  УСТРАНЕНИЕ  НЕИСПРАВ-

НОСТЕЙ

.

mmo2012 -006-902_a

Q) Режим консервации двигателя

E-TEC

При начале процедуры консервации отобража

-

ет сообщение OIL.

R) Режим записи времени

прохождения круга

В данном режиме скорость снегохода, обороты

двигателя и выбранная функция на дисплее 1

могут быть одновременно записаны в течение

заданного водителем промежутка времени.
Также предусмотрена возможность сохранения

9  различных  заездов/кругов  общей  продолжи

-

тельностью до 2,5 минут.

РЕЖИМ ЗАПИСИ ВРЕМЕНИ ПРОХОЖДЕНИЯ

КРУГА

1. Экран режима записи времени прохождения

круга

2. Заезды (круги)

3. Скорость снегохода

4. Частота вращения коленчатого вала дви

-

гателя (об/мин).

5. Выбранная функция

Для включения режим записи времени прохож

-

дения круга:
1. Нажмите кнопку SET (S) для отображения по

-

казаний одометра на дисплее 3.
2. Нажмите и удерживайте кнопку SET (S) в те

-

чение 2 секунд для включения режима. На дис

-

плее появится сообщение REC (ЗАПИСЬ), под

-

тверждающее  выбор  режима  записи  времени

прохождения круга.
