Snowmobile Ski Doo REV SERIES (2006 year). Manual - part 97

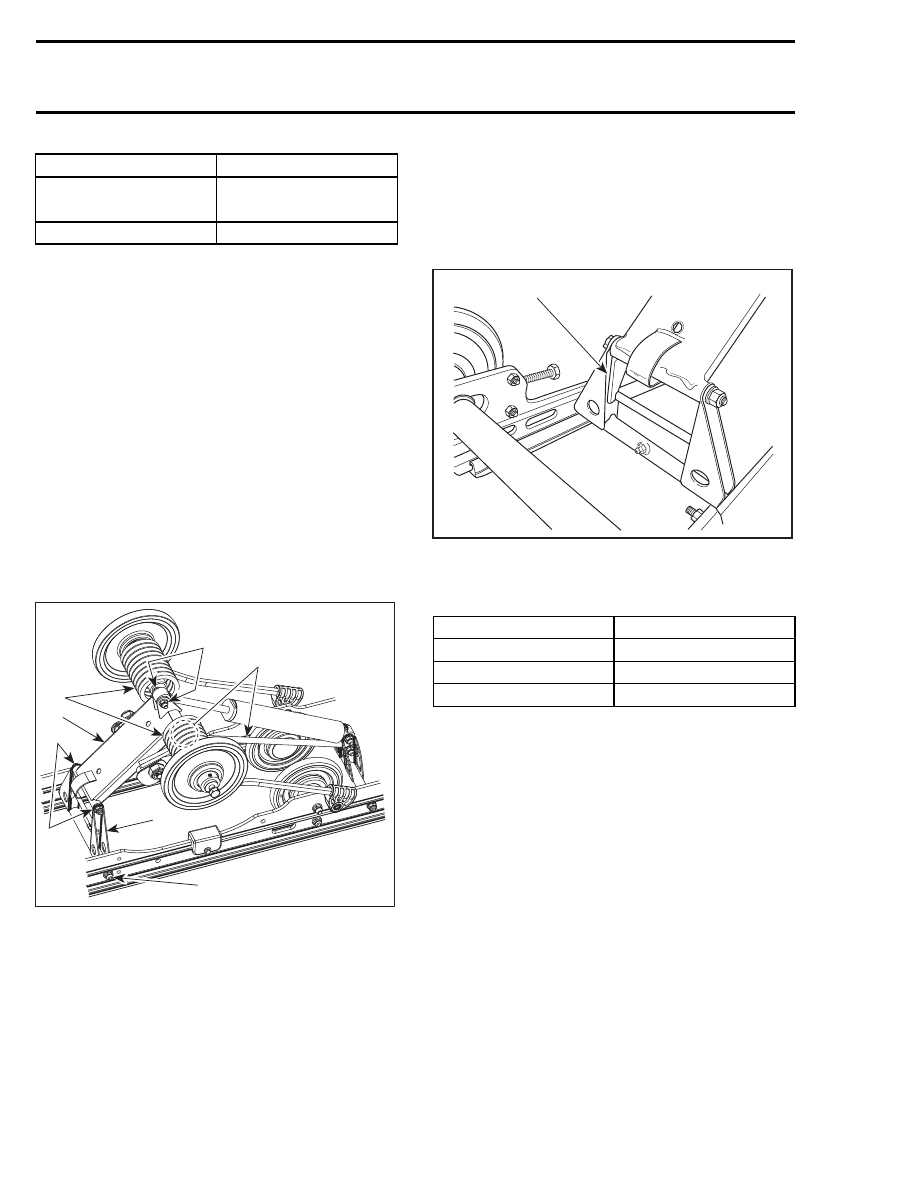

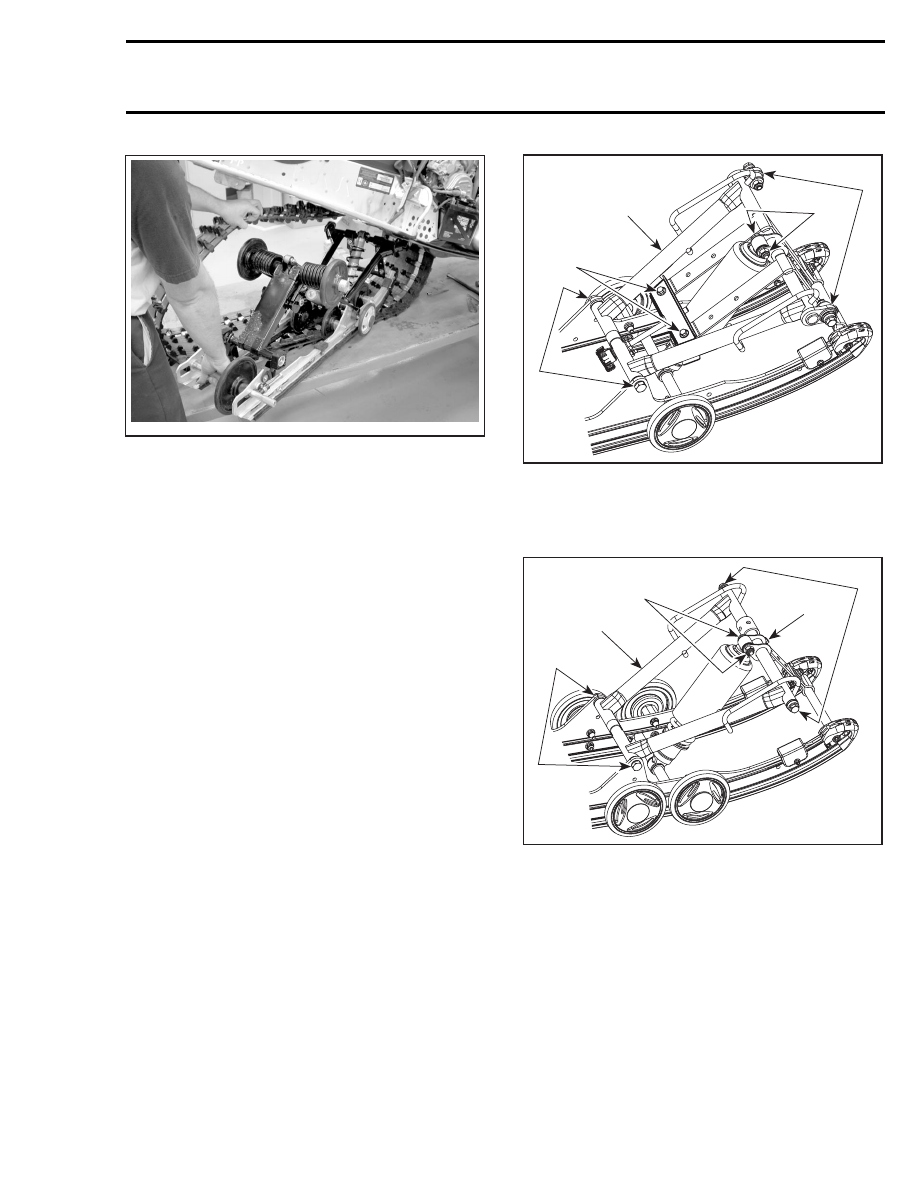

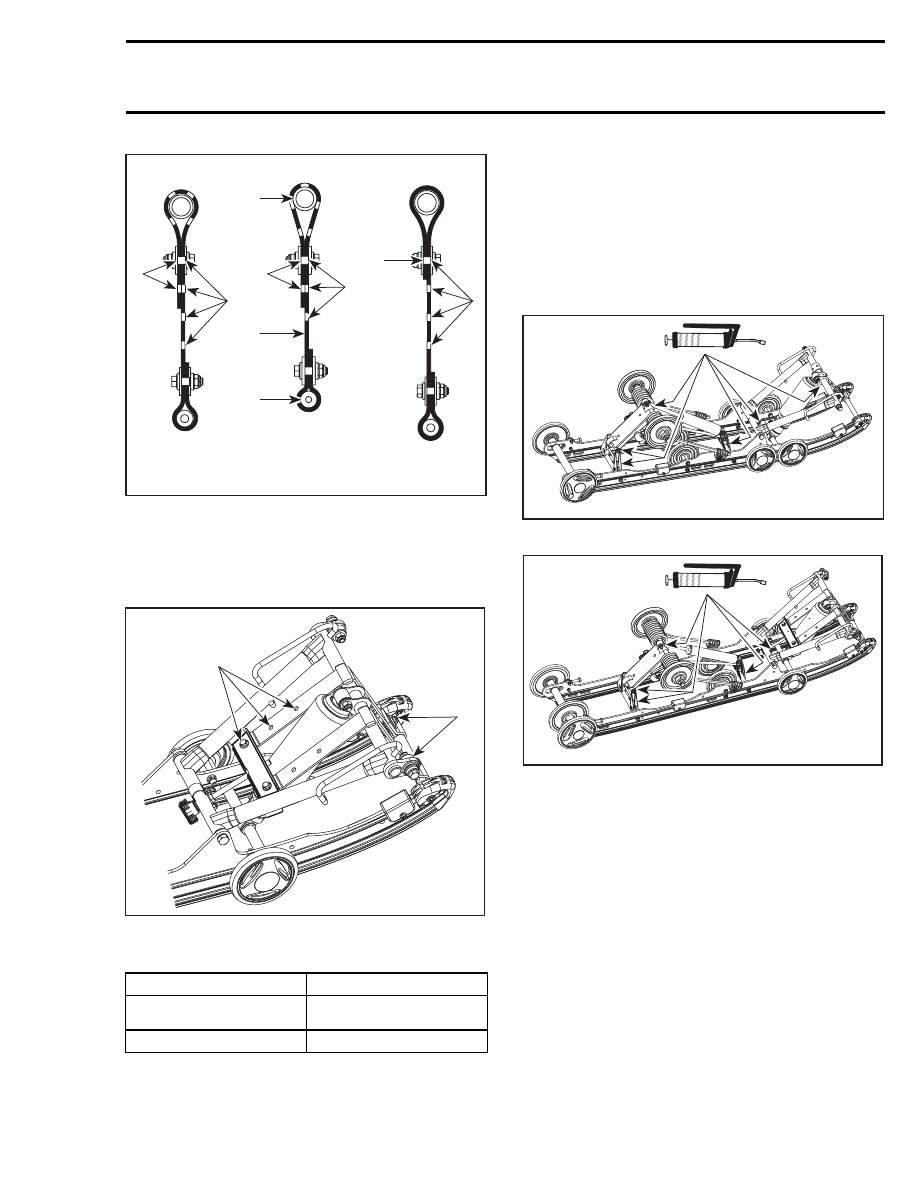

Section 09 REAR SUSPENSION

Subsection 01 (SC SUSPENSION)

A33F5WA

TYPICAL — REMOVE SUSPENSION

SUSPENSION INSTALLATION

Installation is the reverse of removal procedure.
Pay attention to the following details.

Inspect track thoroughly before reinstalling sus-
pension. Refer to TRACK.

Install suspension into track with front portion
first.

Adjust track tension.

FRONT ARM REMOVAL

NOTE: Front arm can be removed with suspen-
sion in place.

Lift rear of vehicle and support it off the ground.

Remove the following:

– shock upper bolt and nut
– front arm lower bolts and washers
– unfasten one end of stopper strap(s)
– remove front arm upper bolts, nuts and wash-

ers.

Remove front arm.

A33F58A

5

4

1

3

2

SUMMIT LIQUID COOLED MODELS
1. Shock upper bolt and nut
2. Front arm lower bolts and washers
3. Unfasten one end of stopper straps
4. Front arm upper bolts, nuts and washers
5. Front arm

A33F5BA

1

2

3

4

5

EXPEDITION/GTX/SUMMIT FAN COOLED MODELS
1. Shock upper bolt and nut
2. Front arm lower bolts and washers
3. Unfasten one end of stopper strap
4. Front arm upper bolts, nuts and washers
5. Front arm

FRONT ARM INSTALLATION

Installation is reverse of removal procedure.

Respect the following tightening torque specifica-
tions:

mmr2005-094

391

Section 09 REAR SUSPENSION
Subsection 01 (SC SUSPENSION)

DESCRIPTION

TIGHTENING TORQUE

Stopper strap nuts

(on Summit strap adjuster)

21 N•m (15 lbf•ft)

Stopper strap nuts

11 N•m (97 lbf•in)

REAR ARM/PIVOT ARM REMOVAL

NOTE: Rear arm can be removed with suspension
in place.

For rear arm removal, remove the following:

– shock upper bolt and nut
– throttle rod upper bolt and nut
– rear springs (refer to procedure above in this

section)

– screws and washers holding rear arm to pivot

arm

Remove rear arm.

For pivot arm removal, remove the following:

– bolt, nut and washers holding pivot arm to run-

ners

Remove pivot arm.

A33F59A

2

1

3

5

4

7

6

TYPICAL
1. Shock upper bolt and nut
2. Throttle rod upper bolt and nut
3. Rear springs
4. Rear arm/pivot arm screws and washers
5. Rear arm
6. Pivot arm/runners bolts, nuts and washers
7. Pivot arm

REAR ARM INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

At installation, rear arm stroke limiter must be on
rear side.

A03F13A

1

1. Stroke limiter on rear side

Respect the following tightening torque specifica-
tions:

DESCRIPTION

TIGHTENING TORQUE

Locking ring set screw

2.5 N•m (22 lbf•in)

Rear arm shock upper nut

19.5 N•m (173 lbf•in)

Throttle rod upper nut

19.5 N•m (173 lbf•in)

STOPPER STRAP

Inspect strap for wear or cracks, bolt and nut for
tightness. If loose, inspect hole for deformation.
Replace as required.

Make sure it is attached through proper hole from
the end.

392

mmr2005-094

Section 09 REAR SUSPENSION

Subsection 01 (SC SUSPENSION)

A33F5GA

Position

4-2

Position

3-2

Position

4-1

B

A

C

1

3

2

FAN COOLED MODELS
1. Front arm (top)
2. Front axle
3. Rear of vehicle

A. GTX/Expedition
B. Summit
C. GTX (EUR)/Summit (EUR)

A33F58B

2

1

TYPICAL — SUMMIT LIQUID COOLED MODELS
1. No adjustment possible
2. 3 adjustments possible

DESCRIPTION

TIGHTENING TORQUE

Stopper strap nuts

(on Summit strap adjuster)

21 N•m (15 lbf•ft)

Stopper strap nuts

11 N•m (97 lbf•in)

RIDE ADJUSTMENT

Refer to the appropriate Operator’s Guide.

LUBRICATION

Lubricate front and rear arms at grease fittings
using suspension synthetic grease (P/N 293 550
033).

A33F5CA

EXPEDITION/GTX/SUMMIT FAN COOLED MODELS

A33F5DA

SUMMIT LIQUID COOLED MODELS

mmr2005-094

393

Section 09 REAR SUSPENSION

Subsection 02 (SC 3 SUSPENSION)

SC 3 SUSPENSION

SERVICE PRODUCTS

Description

Part Number

Page

suspension synthetic grease ................................................ 293 550 033 ......................................... 406
