Section 03 ENGINES

Subsection 05 (TOP END)

CAUTION: Always install new mono-hook cir-
clips. If circlip installation fails at the first at-
tempt, always retry with a new one because,
on a second attempt, the circlip will lose its nor-
mal retaining capabilities.

CAUTION: Circlips must not move freely after
installation; if so, replace them.

Before inserting piston in cylinder, lubricate the
cylinder with new injection oil or equivalent.

Cylinder Head Cover, Cylinder Head
and Cylinder

Apply a thin layer of Loctite 518 (P/N 293 800
038) to crankcase mating surface of base gasket.
Choose the right gasket thickness according to
combustion chamber volume. Refer to ENGINE
MEASUREMENT. Install it on crankcase. Coat
gasket with Loctite 518.

CAUTION: Always install a gasket of the proper
thickness. Failure to do so may cause detona-
tion and severe engine damage.

Before inserting piston in cylinder, lubricate the
cylinder with new injection oil or equivalent.

Install cylinders. Do not tighten.

Install new rubber ring and round O-rings on each
cylinder.

NOTE: Carefully clean screws before reinstalla-
tion, specifically under screw head.

Install exhaust manifold with gaskets. Do not
tighten yet.

Torque cylinder screws in a crisscross sequence
as per the following table.

M8

29 N•m (21 lbf•ft)

M10

40 N•m (29 lbf•ft)

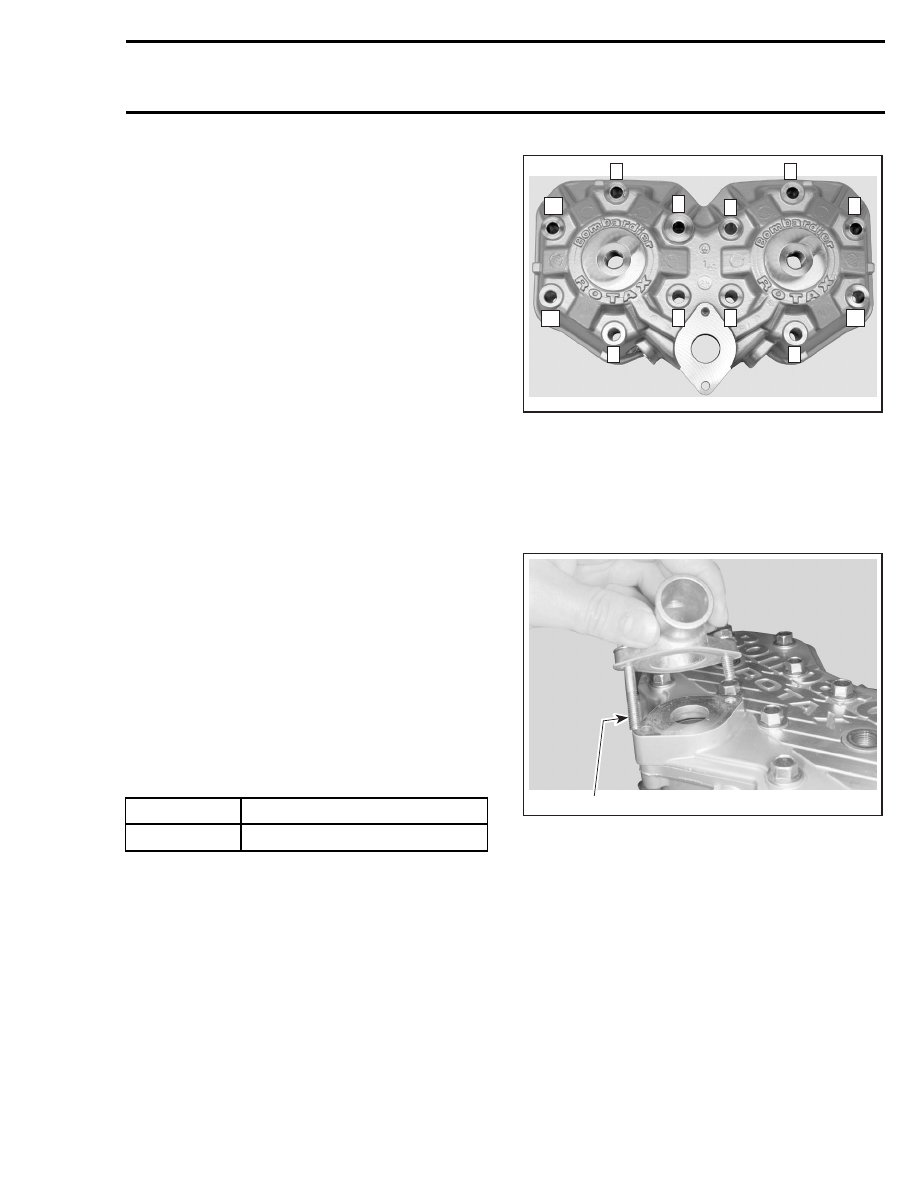

At assembly, torque cylinder head screws to
29 N•m (21 lbf•ft) in the following illustrated
sequence.

6

A32C9EA

4

2

8

12

10

11

9

1

3

5

7

TYPICAL

Tighten exhaust manifold bolts in a criss-cross se-
quence.

Apply Loctite 243 (P/N 293 800 060) on screw
threads. Install outlet socket and tighten screws.
Note position of longer screw.

1

A32C19A

1. Longer screw

Reed Valve

Blades have a curved shape. Install with their
curve facing reed block.

Check reed valve for proper tightness. There
must not be any play between blade and valve
body when exerting a finger pressure on blade at
blade stopper location.

In case of a play, turn blade upside down and
recheck. If there is still a play, replace blade and/or
valve body.

mmr2005-072

107

Section 03 ENGINES
Subsection 05 (TOP END)

All Engines Except 793 HO

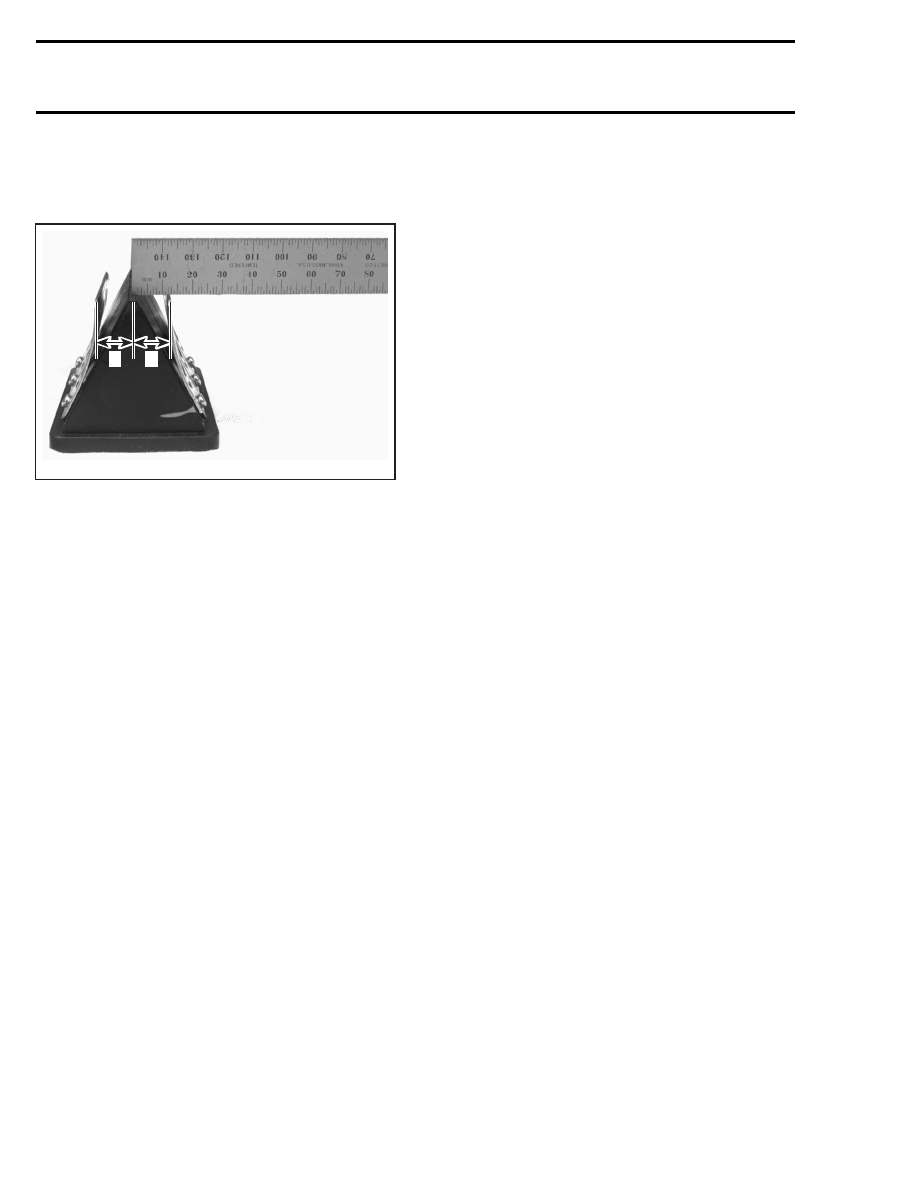

Check distance from blade stopper no. 29 outer
edge and distance from center of reed valve block.

A06C36A

A

A

TYPICAL
A. 18.7 - 0, + 0.75 mm (.736 - 0, + .030 in)

Bent blade stopper as required to obtain the prop-
er distance.

Blade stoppers may slightly interfere with cylinder
during installation. Adjusted distance will be re-
duced automatically upon installation.

108

mmr2005-072

Section 03 ENGINES

Subsection 06 (BOTTOM END)

BOTTOM END

SERVICE TOOLS

Description

Part Number

Page

bearing heater....................................................................... 529 035 969 ................................. 114, 124
bearing puller ........................................................................ 420 877 635 ................................. 112, 122
crankshaft protector ............................................................. 420 876 552 ................................. 112, 122
crankshaft protector ............................................................. 420 876 557 ................................. 113, 122
distance gauge ..................................................................... 420 876 822 ......................................... 115
distance gauge ..................................................................... 529 035 965 ......................................... 115
Distance gauge..................................................................... 529 035 966 ......................................... 125
Distance gauge..................................................................... 529 035 967 ......................................... 125
Distance gauge..................................................................... 529 035 968 ......................................... 125
feeler gauge.......................................................................... 420 876 620 ......................................... 115
half rings ............................................................................... 420 977 475 ......................................... 112
half rings ............................................................................... 420 977 479 ......................................... 122
indicator stick........................................................................ 529 035 970 ......................................... 114
puller ring.............................................................................. 420 977 490 ......................................... 112
puller ring.............................................................................. 420 977 494 ......................................... 122
screws .................................................................................. 420 840 681 ................................. 112, 122
support plate......................................................................... 529 035 976 ................................. 115, 125

SERVICE PRODUCTS

Description

Part Number

Page

anti-seize lubricant ................................................................ 413 701 000 ................................. 113, 123
Bombardier Lube .................................................................. 293 600 016 ......................................... 122
Isoflex grease ....................................................................... 293 550 021 ......................................... 117
Loctite 5910.......................................................................... 293 800 081 ................................. 117, 127
Loctite Chisel........................................................................ 413 708 500 ................................. 112, 122
Petamo grease ..................................................................... 420 899 271 ......................................... 123
pulley flange cleaner............................................................. 413 711 809 ................................. 113, 123
synthetic grease ................................................................... 413 711 500 ......................................... 112

mmr2005-073

109

Section 03 ENGINES
Subsection 06 (BOTTOM END)

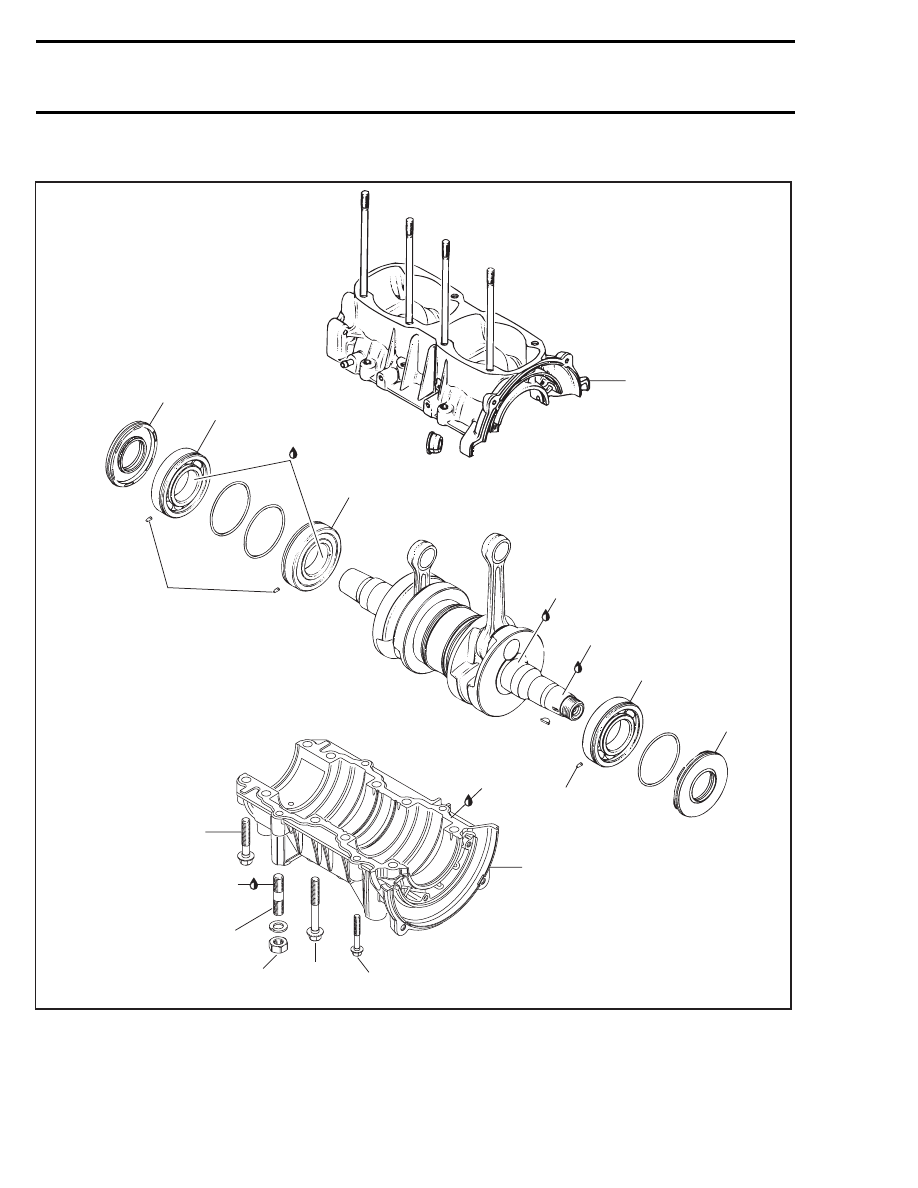

377 Engine

A03C3XS

Anti-seize

lubricant

27 N•m

(20 lbf•ft)

11 N•m

(97 lbf•in)

5

2

4

6

2

1

3

40 N•m

(29 lbf•ft)

Loctite 243

Loctite 5910

3

6

Loctite 243

27 N•m

(20 lbf•ft)

11 N•m

(97 lbf•in)

Anti-seize

lubricant
