Snowmobile Ski Doo REV SERIES (2006 year). Manual - part 27

Section 03 ENGINES

Subsection 05 (TOP END)



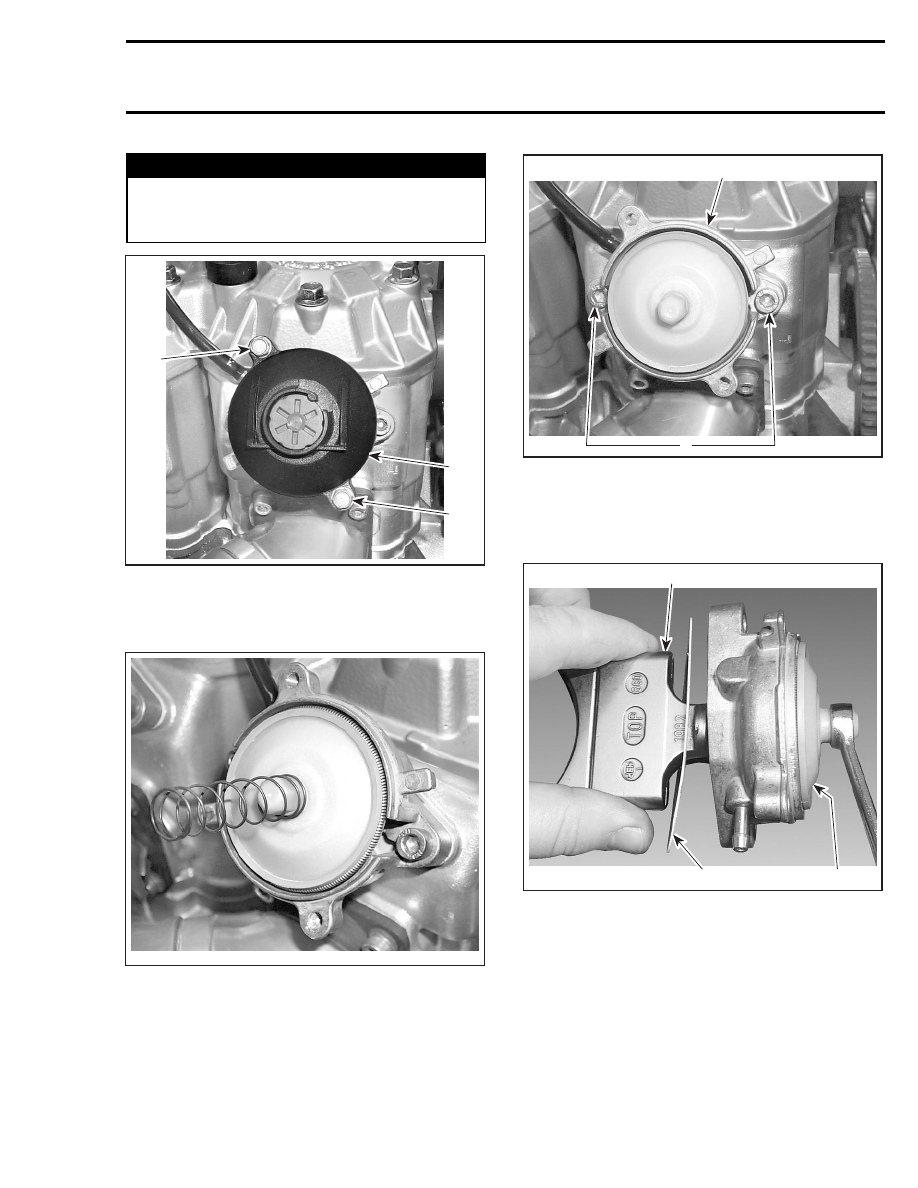

WARNING

Firmly hold cover to valve base no. 6. The
compression spring no. 7 inside the valve is
applying pressure against the cover.

2

A32C96A

1

2

TYPICAL
1. Cover
2. Retaining screws

Remove the compression spring no. 7.

A32C97A

TYPICAL

Unscrew the Allen socket screw no. 8 then re-
move the RAVE valve base no. 6.

A32C98A

1

2

TYPICAL
1. Allen socket screws
2. RAVE valve base

Unscrew and remove the guillotine no. 9 from the
valve piston no. 10 than remove the gasket no. 11.

2

A32C99A

3

1

TYPICAL
1. Guillotine
2. Gasket
3. Valve piston

Remove spring no. 12 retaining bellows no. 13 to
valve piston.

mmr2005-072

99

Section 03 ENGINES
Subsection 05 (TOP END)

1

A32C9AA

3

2

TYPICAL

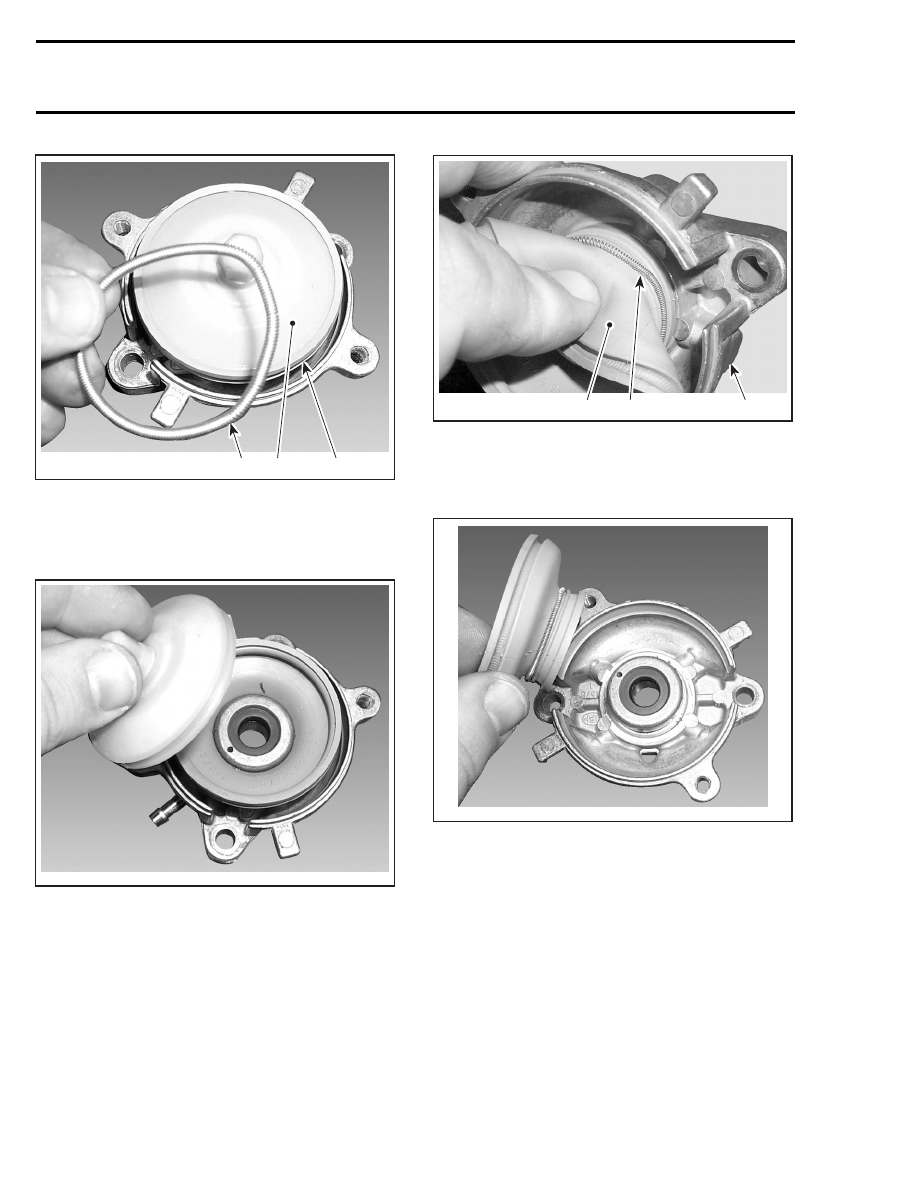

1. Spring
2. Valve piston
3. Bellows

Remove valve piston.

A32C9BA

TYPICAL

Remove the small spring no. 14 retaining bellows
to valve base.

1

A32C9CA

2

3

TYPICAL
1. Bellows
2. Small spring
3. Valve base

Remove bellows from valve base.

A32C9DA

TYPICAL

REED Valve

593 Engine

Remove intake resonator on top of reed valves
no. 15.

All Engines

Unscrew reed valve screws no. 16 then remove
reed valve(s).

793 HO Engine

Remove connecting flange no. 17 and gasket
no. 18.

100

mmr2005-072

Section 03 ENGINES

Subsection 05 (TOP END)

Cylinder Head Cover

All Engines Except 793 HO

Unplug spark plug cables.

Disconnect the knock sensor no. 19 (593 HO SDI
engine).

Unplug coolant hose from upper thermostat hous-
ing no. 20.

Unscrew all cylinder head cover screws no. 21.

Cylinder Head

All Engines except 793 HO

Remove the cylinder head cover no. 1 as ex-
plained above.

Disconnect the temperature sensor connector.

Remove the cylinder head no. 2.

793 HO Engines

Unplug spark plug cables.

Disconnect the knock sensor no. 19 (793 HO Pow-
er Tek engine).

Disconnect the temperature sensor connector.

Unplug coolant hose from upper thermostat hous-
ing no. 20.

Unscrew all cylinder head screws no. 21.

Remove the cylinder head no. 2.

Cylinder

593 HO SDI Engine

Release the fuel pressure of the system.

Unplug fuel injector connectors then remove the
fuel rail no. 24. Refer to COMPONENT INSPEC-
TION, REPLACEMENT AND ADJUSTMENT.

All Engines

Remove cylinder head no. 2 as explained above.

Remove manifold and RAVE valves.

Unscrew cylinder screws no. 22 and no. 23 then
remove the cylinder(s) no. 3.

Piston

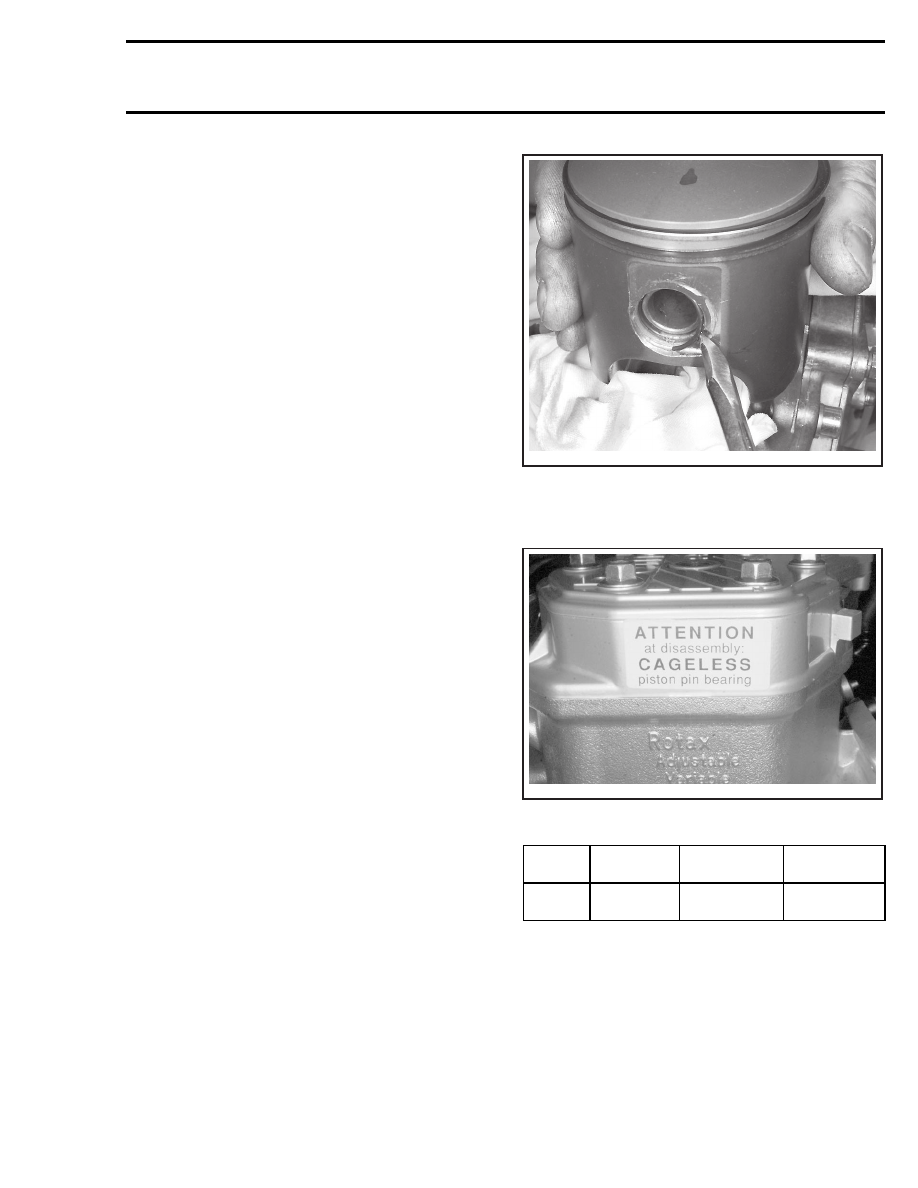

Place a clean cloth or rubber pad (P/N 529 023 400)
over crankcase. Then with a pointed tool inserted
in piston notch, remove both circlips no. 25 from
piston no. 26.

A02C29A

TYPICAL

NOTE: All engines are equipped with cageless pis-
ton pin bearings.

A32C17A

To remove piston no. 26, use the following tools:

ENGINE

PULLER

P/N

SLEEVE KIT

P/N

LOCATING

SLEEVE P/N

All

529 035 503

529 035 542

(20 mm)

529 023 800

NOTE: The locating sleeve is the same that con-
tains new cageless bearing.

Insert piston pin puller making sure it sits squarely
against piston.

mmr2005-072

101

Section 03 ENGINES
Subsection 05 (TOP END)

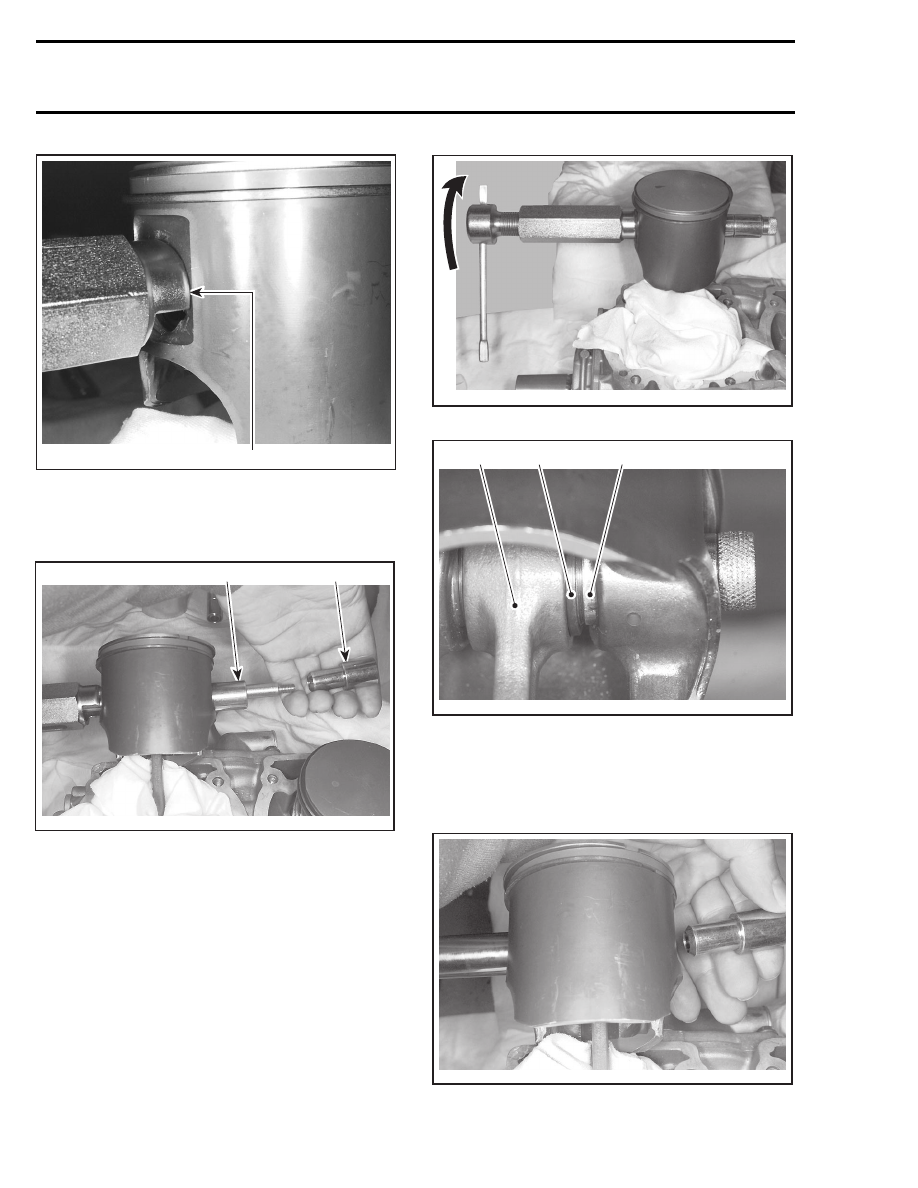

A02C2AA

1

TYPICAL
1. Properly seated all around

Install sleeve then shouldered sleeve over puller
rod.

1

A02C2BA

2

TYPICAL — INSTALLATION OF SLEEVE KIT
1. Sleeve
2. Shouldered sleeve

Screw (LH threads) extracting nut.

Pull out piston pin no. 27 by unscrewing puller
until shouldered sleeve end is flush with thrust
washer of piston pin bearing.

A02C2CA

TYPICAL — PISTON PIN EXTRACTION

1

3

A02C2DA

2

TYPICAL
1. Sleeve inside bearing
2. Thrust washer
3. Shouldered sleeve end

Remove puller. Pull out shouldered sleeve care-
fully.

A02C2EA

TYPICAL

102

mmr2005-072
