Snowmobile Ski Doo REV SERIES (2006 year). Manual - part 25

Section 03 ENGINES

Subsection 05 (TOP END)

CAUTION: Always install a gasket of the proper
thickness. Failure to do so may cause detona-
tion and severe engine damage.

NOTE: Be sure to restore the chamfer around all
cylinder sleeve port openings.

Before inserting piston in cylinder no. 4, lubricate
the cylinder with new injection oil or equivalent.

Install proper ring compressor on piston assembly.

ENGINE

RING COMPRESSOR

P/N

377

420 876 090

552

420 876 972

NOTE: The ring compressor will not fit on over
size pistons.

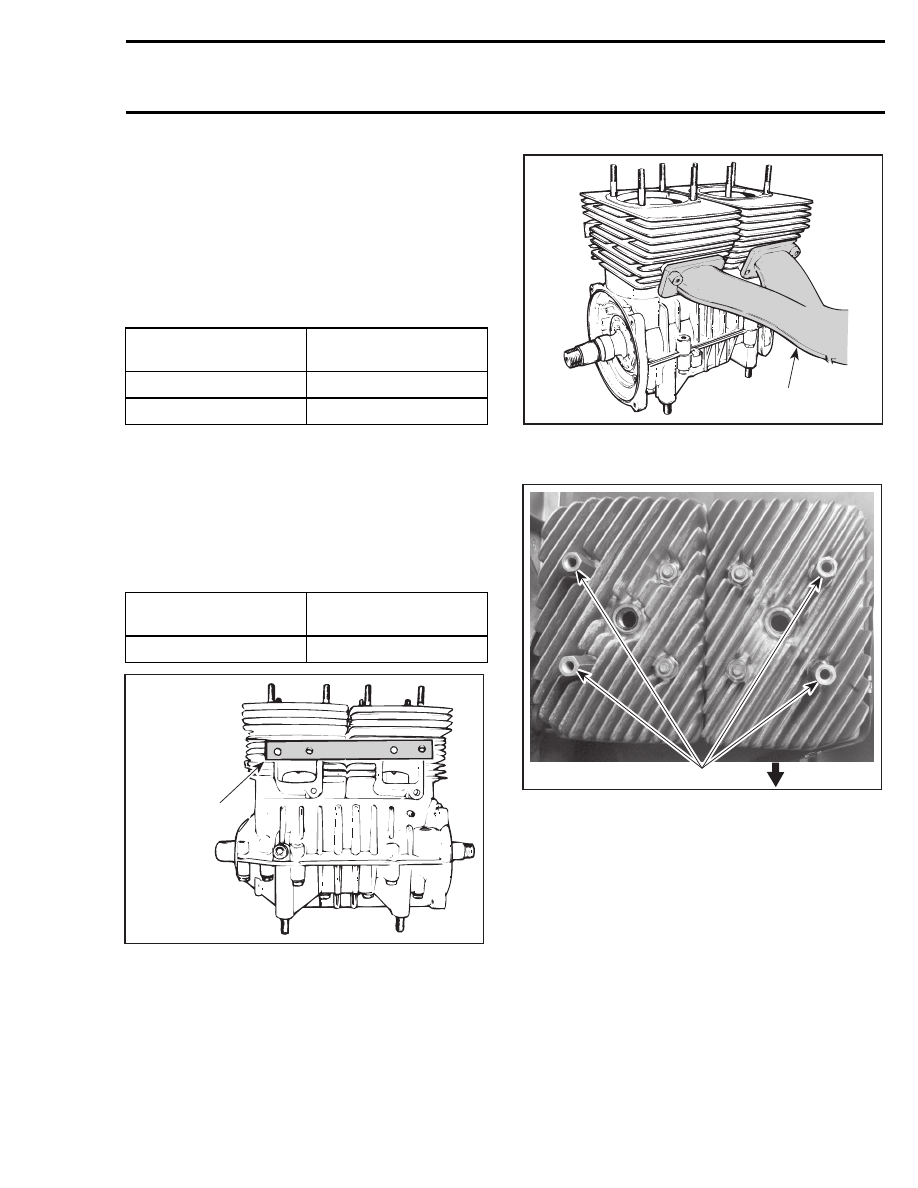

Check flatness of intake sockets no. 6.

At cylinder no. 4 and/or cylinder head no. 3 instal-
lation, use aligning tool or exhaust manifold itself
to ensure sealing of intake manifold and exhaust
before tightening cylinder head nuts.

ENGINE

ALIGNING TOOL

P/N

377 and 552

420 876 171

A17C01A

420 876 171

A17C02A

1

1. Or use exhaust manifold to align cylinders

Position distance nuts no. 2 as shown below.

A03C1XA

2

1

1. Exhaust
2. Distance nuts

Cross torque cylinder head nuts no. 1 and no. 2
to 22 N•m (16 lbf•ft); torque each cylinder head
individually.

Torque intake socket bolts to 22 N•m (16 lbf•ft).

Install engine fan cowls.

552 Engine

12, Reed Valve

Blades no. 12have a curved shape. Install with
their curve facing reed block.

mmr2005-072

91

Section 03 ENGINES
Subsection 05 (TOP END)

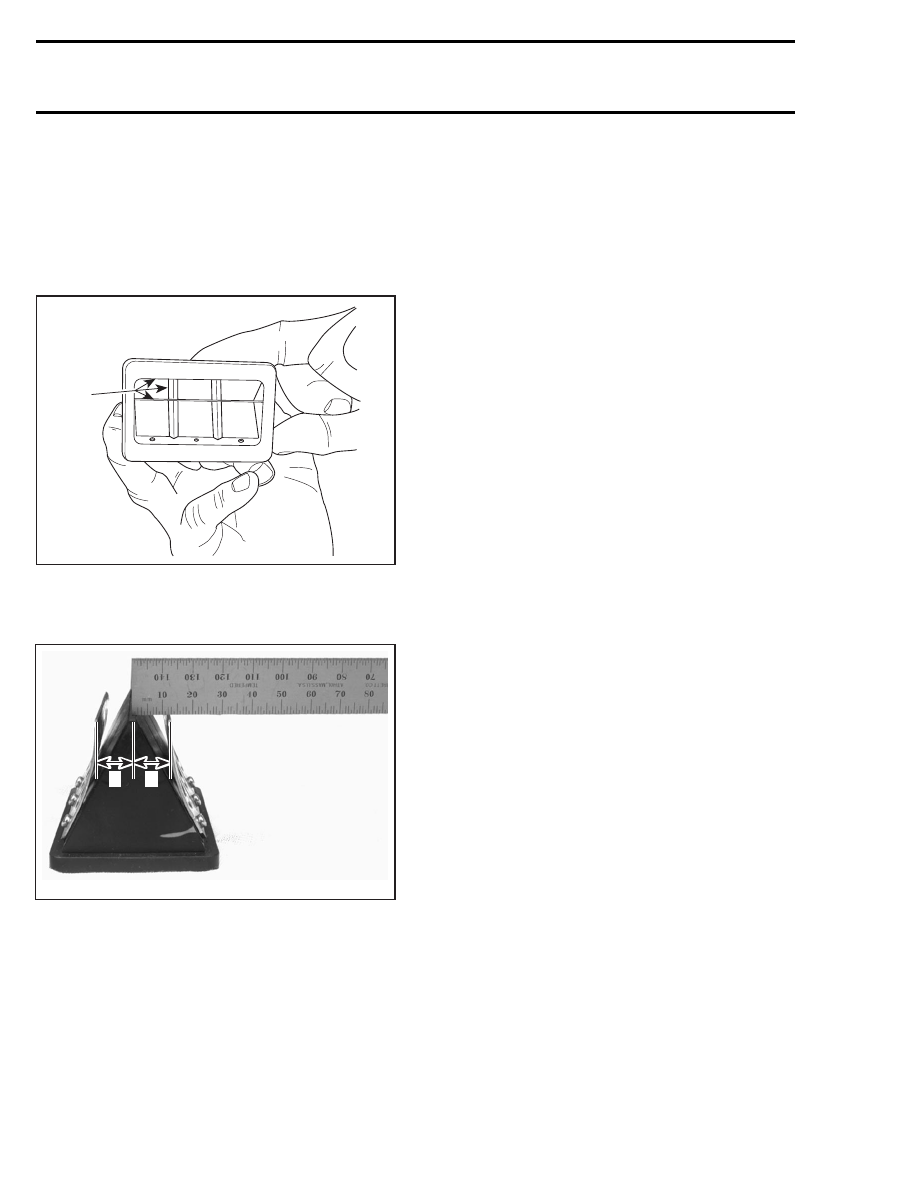

With blade stopper no. 13 removed, check reed
valve for proper tightness. There must be no play
between blade and valve body when exerting a
finger pressure on blade at blade stopper location.

In case of a play, turn blade upside down and
recheck. If there is still a play, replace blade and/or
valve body.

A06C0FA

1

1. No play

Check distance from blade stopper inner edge and
distance from center of reed valve block.

A06C36A

A

A

TYPICAL
A. 14.75 - 0, + 0.75 mm (.580 - 0, + .030 in)

Bent blade stopper as required to obtain the prop-
er distance.

Blade stoppers may slightly interfere with cylinder
during installation. Adjusted distance will be re-
duced automatically upon installation.

92

mmr2005-072

Section 03 ENGINES

Subsection 05 (TOP END)

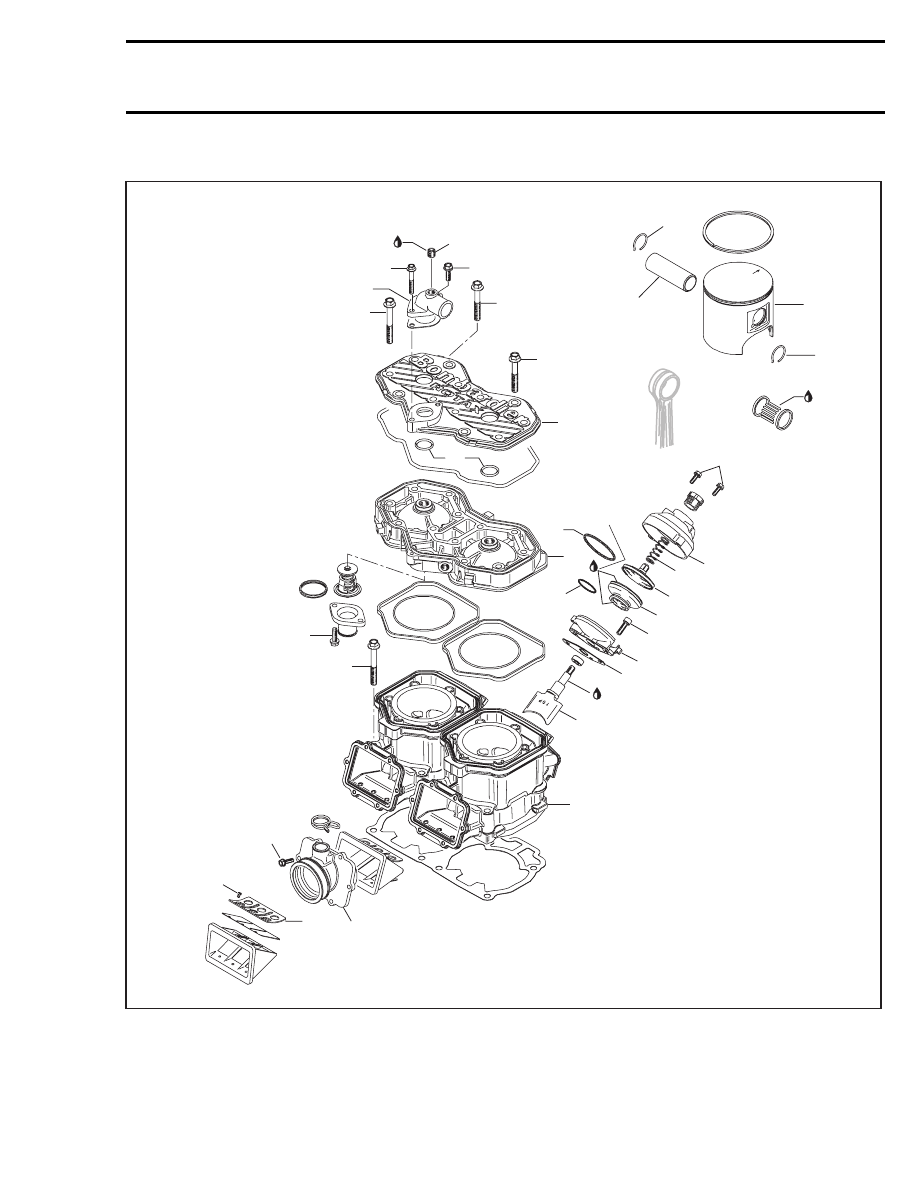

593 Engine

A33C2PS

21

21

2

21

1

22

16

15

29

6

4

8

13

10

7

11

14

12

20

3

Molykote GN

1.5 N•m (13 lbf•in)

5.5 N•m

(49 lbf•in)

7.5 N•m

(66 lbf•in)

29 N•m

(21 lbf•ft)

29 N•m

(21 lbf•ft)

9 N•m (80 lbf•in)

5.5 N•m (49 lbf•in)

Sealing compound

Drei Bond

7.5 N•m (66 lbf•in)

29 N•m

(21 lbf•ft)

29 N•m

(21 lbf•ft)

Sealing compound

Drei Bond

9

9 N•m (80 lbf•in)

26

25

Engine

oil

25

5 5.5 N•m

(49 lbf•in)

27

3 N•m (27 lbf•in)

mmr2005-072

93

Section 03 ENGINES
Subsection 05 (TOP END)

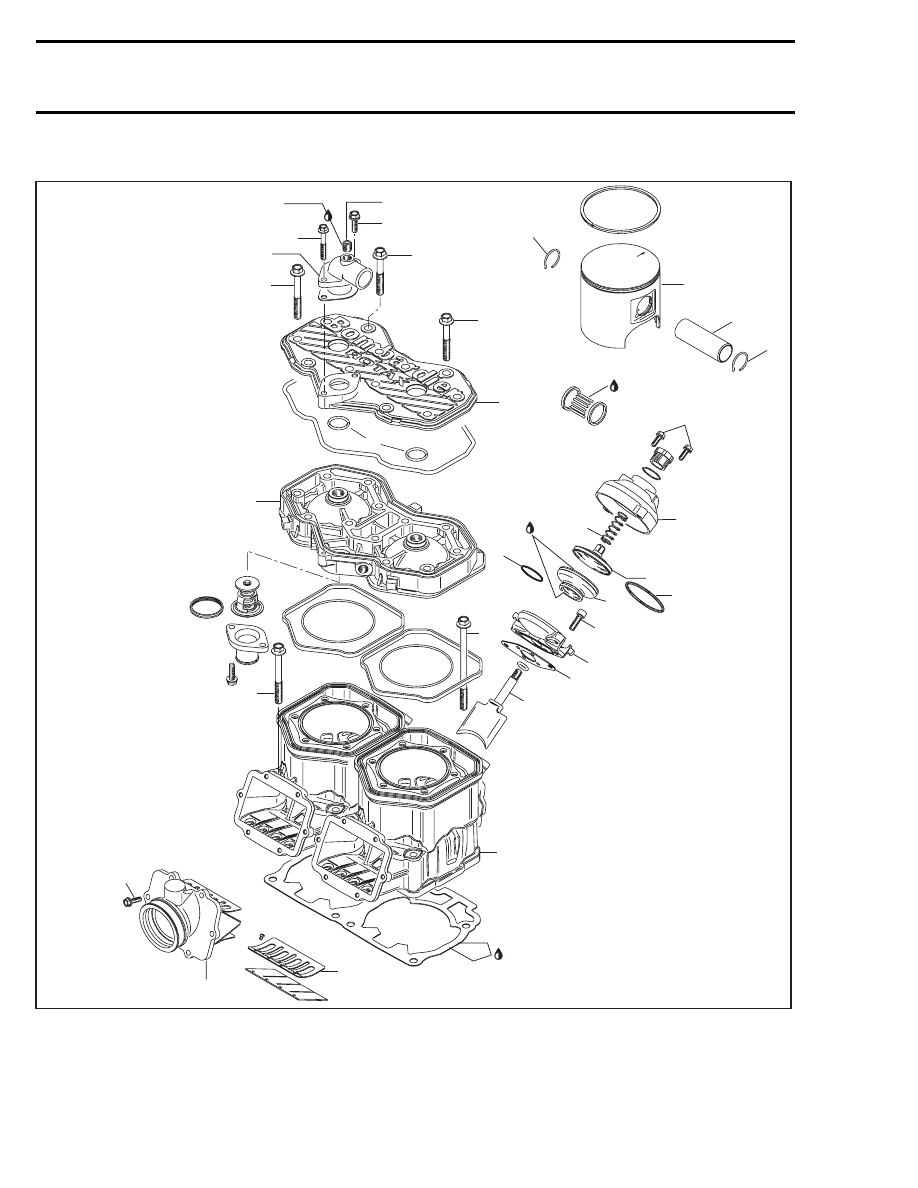

593 HO Engine

A33C2QS

27

25

25

26

Engine oil

Sealing compound

Drei Bond

5.5 N•m (49 lbf•in)

9 N•m (80 lbf•in)

21

29 N•m (21 lbf•ft)

20

7.5 N•m

(66 lbf•in)

29 N•m (21 lbf•ft)

21

21

29 N•m

(21 lbf•ft)

Sealing compound

Drei Bond

1

2

14

5.5 N•m

(49 lbf•in)

5

4

7

10

12

13

8

6

11

9

3

Loctite 518

29

16

5.5 N•m

(49 lbf•in)

1.5 N•m

(13 lbf•in)

40 N•m

(30 lbf•ft)

23

40 N•m

(30 lbf•ft)

22

7.5 N•m (66 lbf•in)

15

9 N•m (80 lbf•in)

94

mmr2005-072
