Снегоход Yamaha PZ50MT (RPZ50M), PZ50MP (RPZ50MP), PZ50RT, PZ50GT, PZ50VT. Руководство - часть 12

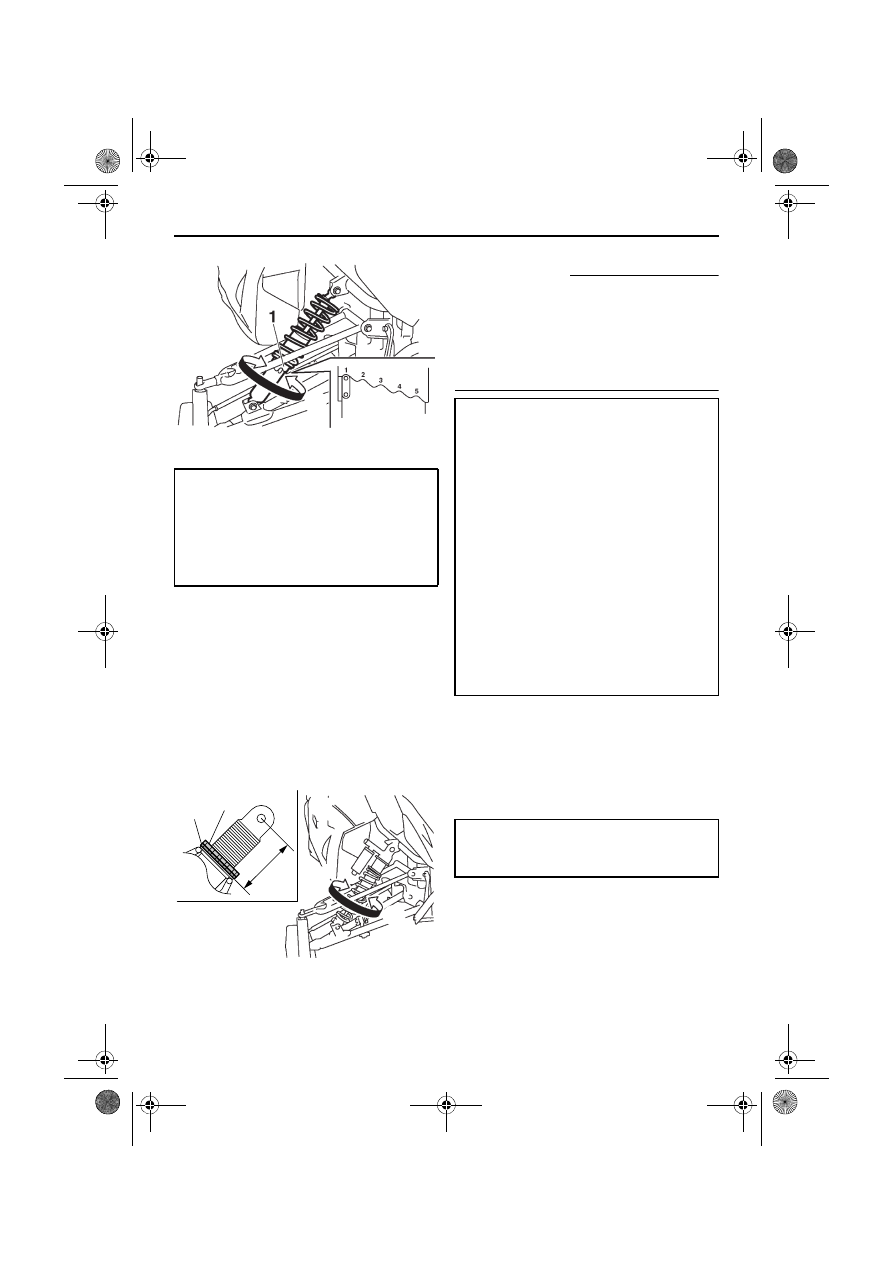

Контрольные функции

40

PZ50GT / PZ50MT (FIN)(SWE)(RUS) /
PZ50VT (FIN)(SWE) / PZ50MP
1.

Ослабьте контргайку.

2.

Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную
гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).

ПРИМЕЧАНИЕ

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.

3.

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

 [XCS00860]

1. Регулировочное кольцо предварительного

натяга пружины

Предварительная натяжка пружин:

Минимальная (слабая):

1

Стандартное положение:

1

Максимальная (сильная):

5

1. Контргайка
2. Расстояние A
3. Регулировочная гайка предварительного

натяга пружины

(a)

(b)

(a)

(b)

1

3

2

Предварительная натяжка пружин*:

Минимальная (слабая):

PZ50GT 168.6 мм (6.64 дюйм)

PZ50MT (FIN)(SWE)(RUS) /
PZ50VT (FIN)(SWE) / PZ50MP 137.5

мм (5.41 дюйм)

Стандартное положение:

PZ50GT 168.6 мм (6.64 дюйм)

PZ50MT (FIN)(SWE)(RUS) /

PZ50VT (FIN)(SWE) / PZ50MP 138.5
мм (5.45 дюйм)

Максимальная (сильная):

PZ50GT 178.6 мм (7.03 дюйм)
PZ50MT (FIN)(SWE)(RUS) /

PZ50VT (FIN)(SWE) / PZ50MP 148.5

мм (5.85 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

U8GKR5X0.book  Page 40  Thursday, April 12, 2012  10:55 AM

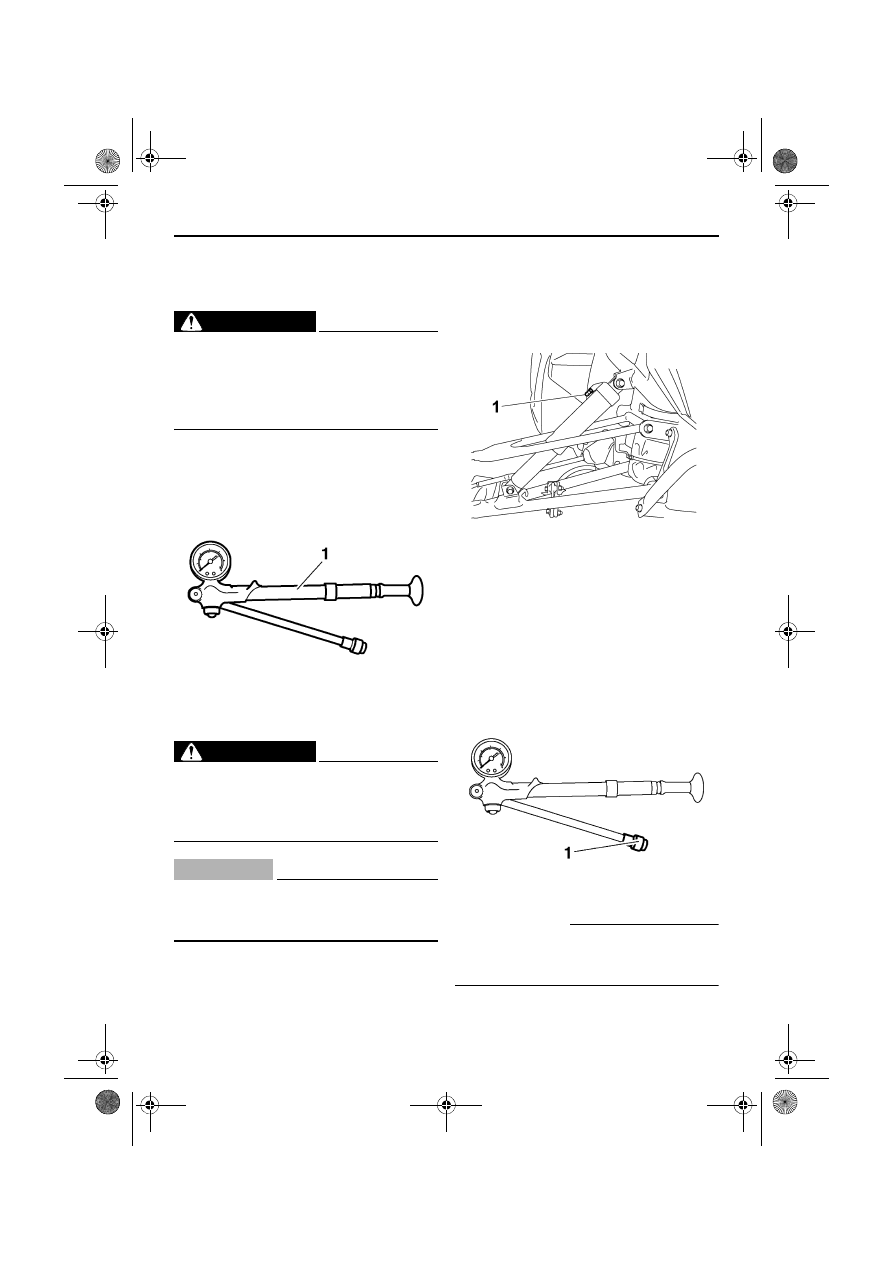

Контрольные функции

41

XSU12557

Регулировка давления воздуха в
передних амортизаторах (PZ50RT)

ОСТОРОЖНО

XWS00730

Давление воздуха в правом и левом
амортизаторах должно быть одинаково
отрегулировано. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Давление воздуха в амортизаторах
регулируется с помощью насоса
амортизаторов, имеющегося в комплекте
снегохода.

Чтобы отрегулировать давление воздуха

ОСТОРОЖНО

XWS00621

Перед регулировкой амортизаторов
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.

ВНИМАНИЕ

XCS00710

Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.

3.

Снимите с амортизатора крышку
пневматического клапана.

4.

Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление. ВНИМАНИЕ: Не
перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.



[XCS00721]

ПРИМЕЧАНИЕ

Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.

1. Насос амортизаторов

1. Крышка пневматического клапана

1. Разъем шланга

U8GKR5X0.book  Page 41  Thursday, April 12, 2012  10:55 AM

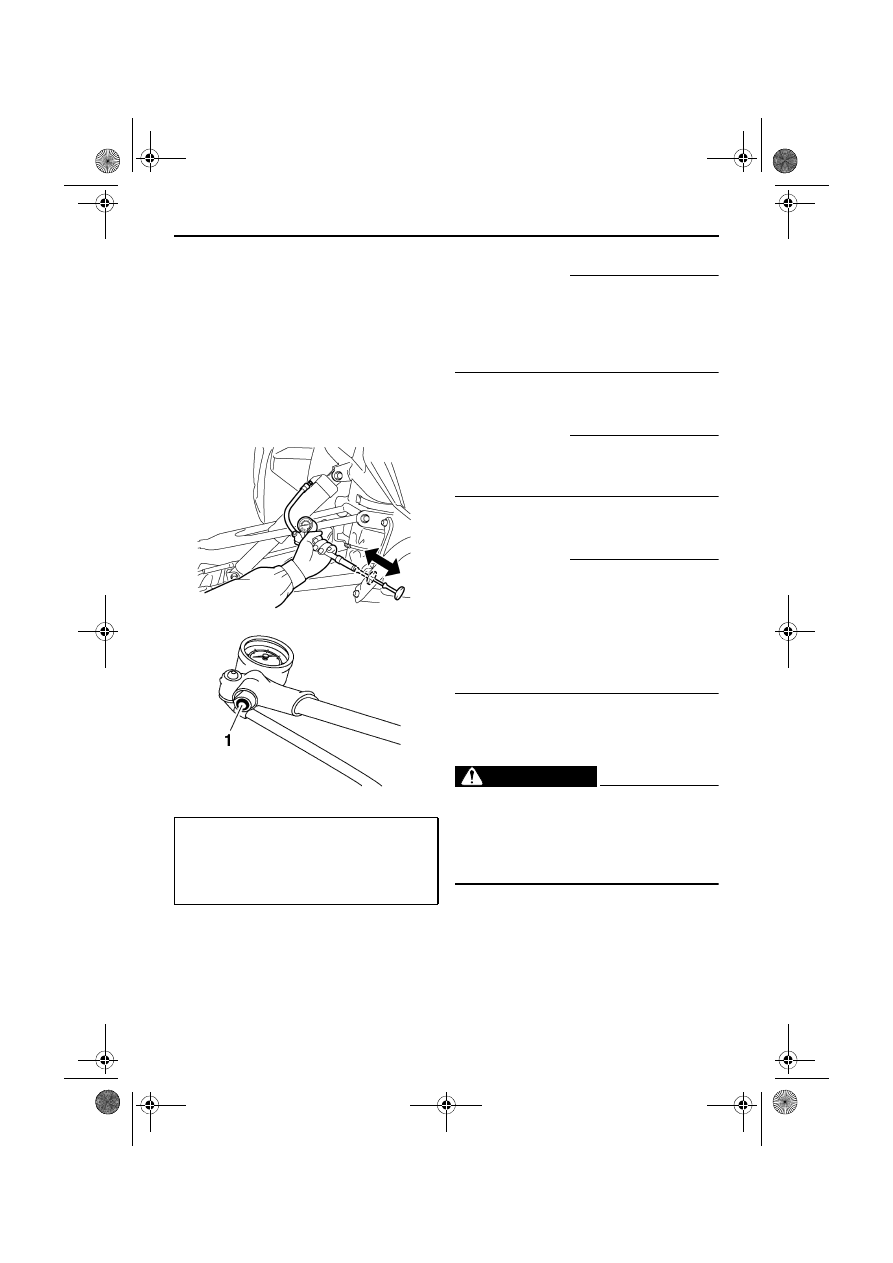

Контрольные функции

42

5.

Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).

 [XCS00733]

ПРИМЕЧАНИЕ

Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.

6.

Отсоедините разъем шланга от
пневматического клапана.

ПРИМЕЧАНИЕ

При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.

7.

Установите на место крышку
пневматического клапана.

ПРИМЕЧАНИЕ

Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).
Если амортизатор слишком жесткий и
требуется более плавная езда, уменьшите
давление воздуха на 34 кПа (0.3 кгс/см², 5 psi).

XSU10926

Регулировка демпфирующих сил
передних амортизаторов (PZ50GT)

ОСТОРОЖНО

XWS00740

Величины демпфирующих сил для левого и
правого амортизаторов должны быть
одинаковыми. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Демпфирующая сила сжатия
Демпфирующую силу сжатия каждого
амортизатора можно отрегулировать
поворотом его ручки регулировки
демпфирующей силы сжатия.

1. Кнопка стравливания на клапане

Пределы давления воздуха:

PZ50RT 345–1034 кПа (3.5–10.3
кгс/см², 50–150 psi)

Рекомендуемое давление воздуха:

PZ50RT 483 кПа (4.8 кгс/см², 70 psi)

U8GKR5X0.book  Page 42  Thursday, April 12, 2012  10:55 AM

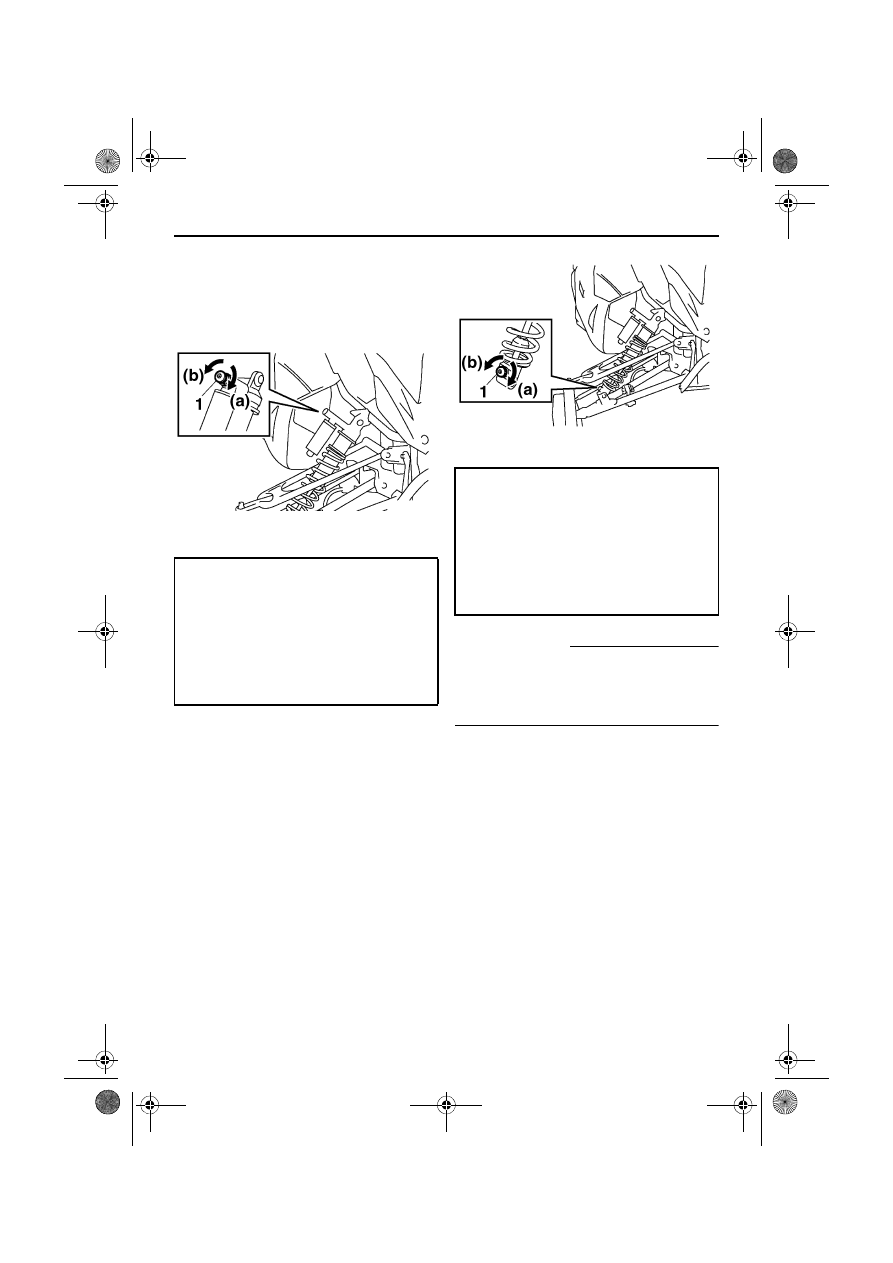

Контрольные функции

43

Для увеличения демпфирующей силы сжатия
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте ручку регулировки в
направлении (b).

Демпфирующая сила отбоя
Демпфирующую силу отбоя каждого
амортизатора можно отрегулировать
поворотом его ручки регулировки
демпфирующей силы отбоя.
Для увеличения демпфирующей силы отбоя
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
отбоя вращайте ручку регулировки в
направлении (b).

ПРИМЕЧАНИЕ

Уровень демпфирующей силы не снижается
ниже минимального даже при повороте ручки
регулировки за пределы минимального
значения.

XSU10937

Регулировка предварительной
натяжки пружин центрального
амортизатора и задних торсионных
пружин

Предварительная натяжка пружин
производится поворотом регулировочного
кольца [PZ50GT / PZ50MT (CAN) / PZ50VT
(CAN)] или регулировочной гайки [PZ50RT /
PZ50MT (FIN)(SWE)(RUS) / PZ50VT
(FIN)(SWE) / PZ50MP] на центральном
амортизаторе и регуляторами на задних
торсионных пружинах. Предварительная
натяжка пружин проводится следующим
образом.

1. Ручка регулировки демпфирующей силы

сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

7 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

1. Ручка регулировки демпфирующей силы

отбоя

Демпфирующая силы отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

12 щелчков в направлении (b)*

Максимальная (сильная):

3 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)
