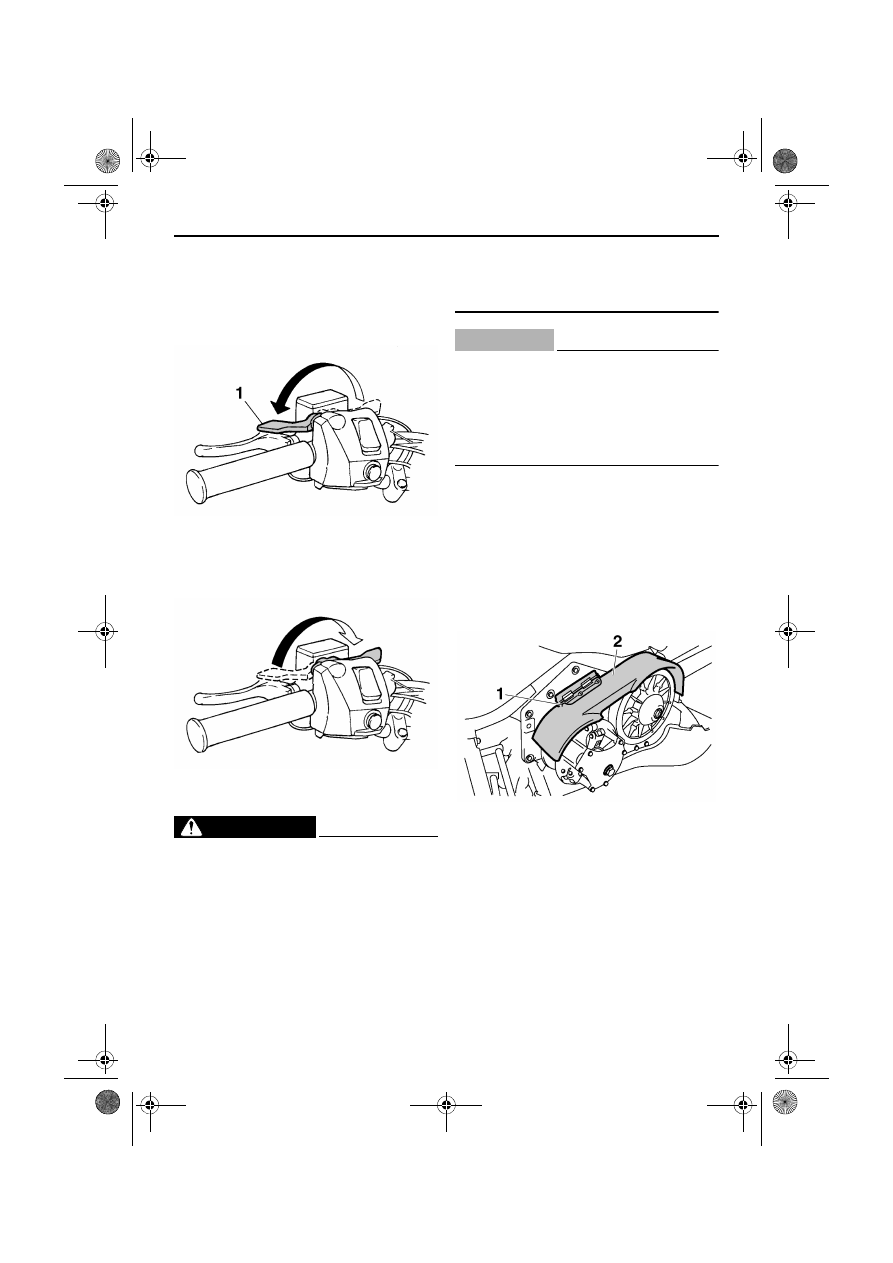

Контрольные функции

32

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

XSU14211

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или

гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00930

●

Никогда не включайте двигатель, если
снят клиновой ремень. При этом могут
быть повреждены детали сцепления.

●

При снятии или установке кожуха
привода будьте внимательны, чтобы не
поцарапать ветровое стекло.

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.
Кожух привода расположен под левой боковой
крышкой. (Порядок снятия см. на стр. 66.)

Чтобы снять кожух привода

1.

Вытяните фиксатор кожуха привода из
держателя верхней части кожуха.

2.

Немного приподнимите переднюю часть
кожуха привода, затем поднимите кожух
привода и снимите его.

1. Рычаг стояночного тормоза

1. Фиксатор кожуха привода
2. Кожух привода

U8GKR5X0.book  Page 32  Thursday, April 12, 2012  10:55 AM

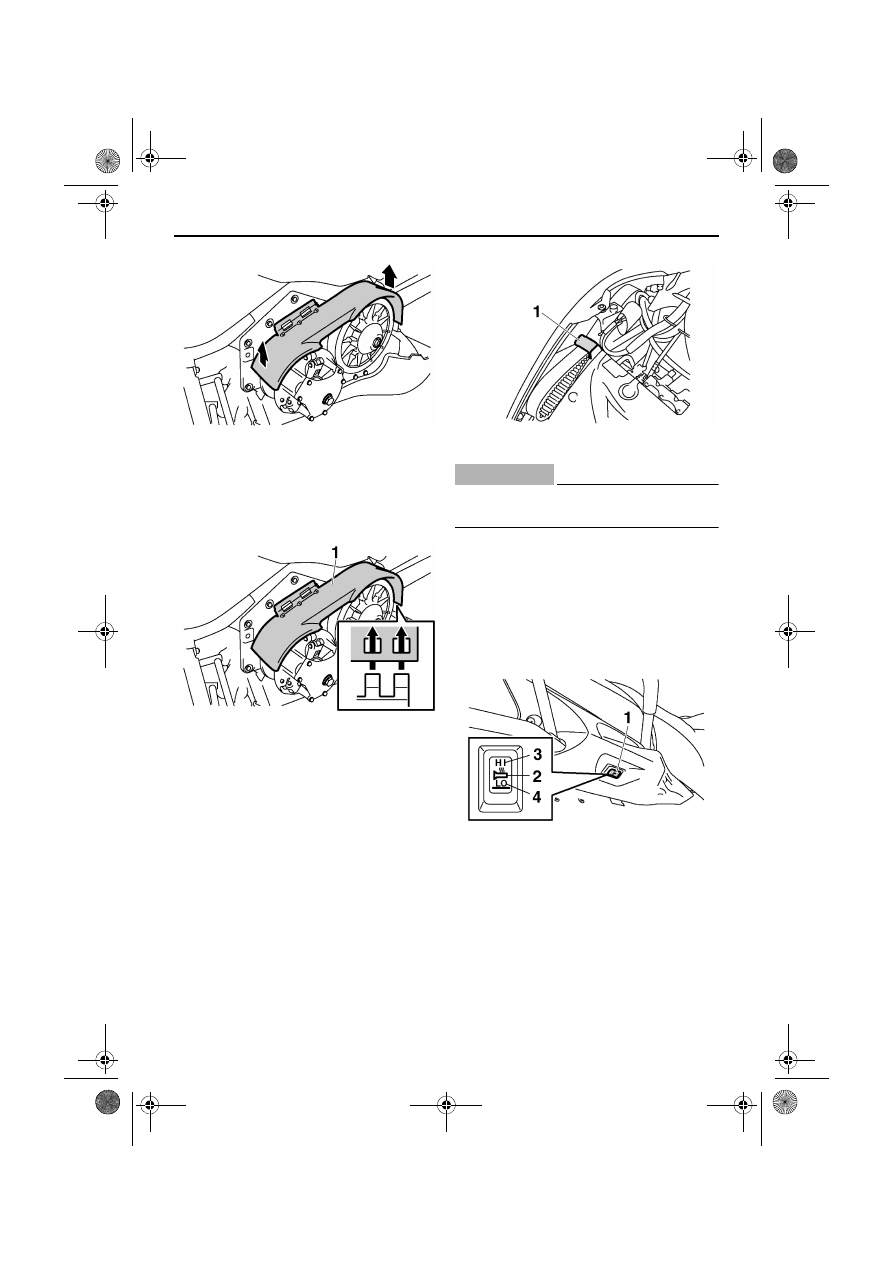

Контрольные функции

33

Чтобы поставить на место кожух
привода

1.

Установите выступы заднего держателя
кожуха привода в пазы задней части
кожуха привода.

2.

Совместите пазы в верхней части кожуха
привода с выступами на верхнем
держателе кожуха, затем вставьте
фиксатор кожуха в держатель.

XSU10770

Держатель клинового ремня
(PZ50VT / PZ50MP)

Возите с собой запасной клиновый ремень для
замены в экстренном случае, закрепив его в
соответствующем держателе.

ВНИМАНИЕ

XCS00190

Следите, чтобы ремень был надежно
закреплен в держателе.

XSU10681

Переключатель обогрева
рукояток для пассажира
[PZ50VT / PZ50MP (CAN)]

C помощью этого переключателя происходит
управление электрообогревом рукояток для
пассажира.

XSU10802

Спинка (PZ50VT / PZ50MP)

Спинка регулируется.

1. Кожух привода

1. Держатель клинового ремня

1. Переключатель обогрева рукояток для

пассажира

2. Выкл.
3. “HI” (дальний)
4. “LO” (ближний)

U8GKR5X0.book  Page 33  Thursday, April 12, 2012  10:55 AM

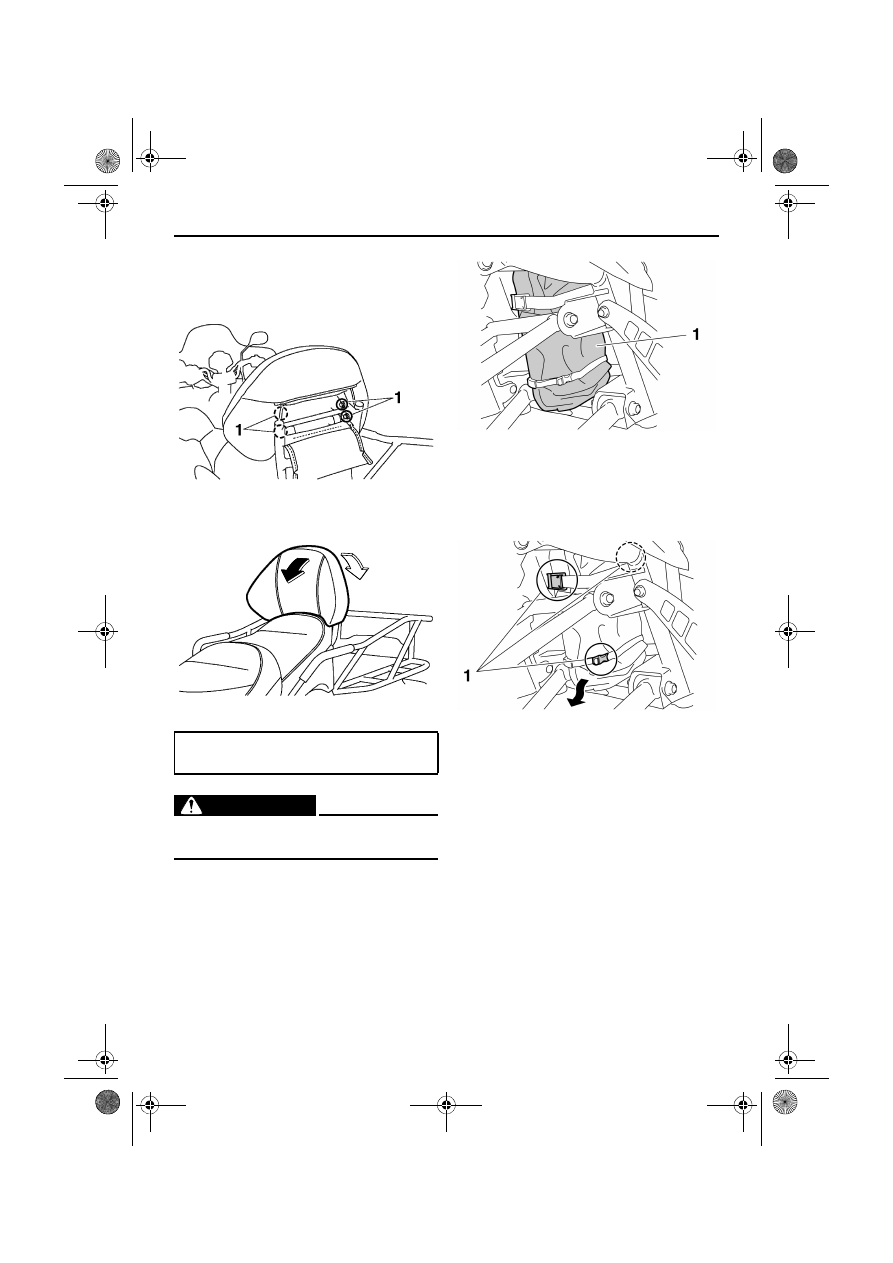

Контрольные функции

34

Чтобы изменить угол наклона спинки

1.

Откройте застежку спинки и ослабьте ее
болты.

2.

Установите спинку под требуемым углом.

3.

Затяните болты и закройте застежку.

ОСТОРОЖНО

XWS00131

Не сидите на спинке. Это может привести к
потере равновесия, падению и травмам.

XSU12993

Сумка для багажа

Сумка для багажа расположена за передним
бампером. Она используется для хранения
набора инструментов, запасных частей, как
клиновой ремень (PZ50RT / PZ50GT /
PZ50MT), или других небольших деталей.

Чтобы снять сумку для багажа

Отстегните верхние и нижние застежки сумки
для багажа, и вытащите сумку так, как
показано.

Чтобы установить сумку для багажа

1.

Установите сумку для багажа в
изначальное положение.

2.

Застегните верхние застежки сумки.

3.

Пропустите нижний ремень сумку между
кронштейном и рамой и застегните
застежку, чтобы зафиксировать сумку.

1. Болт спинки

Момент затяжки болтов спинки:

23 Нм (2.3 м·кгс, 17 фут·фунт силы)

1. Сумка для багажа

1. Застежка сумки для багажа

U8GKR5X0.book  Page 34  Thursday, April 12, 2012  10:55 AM

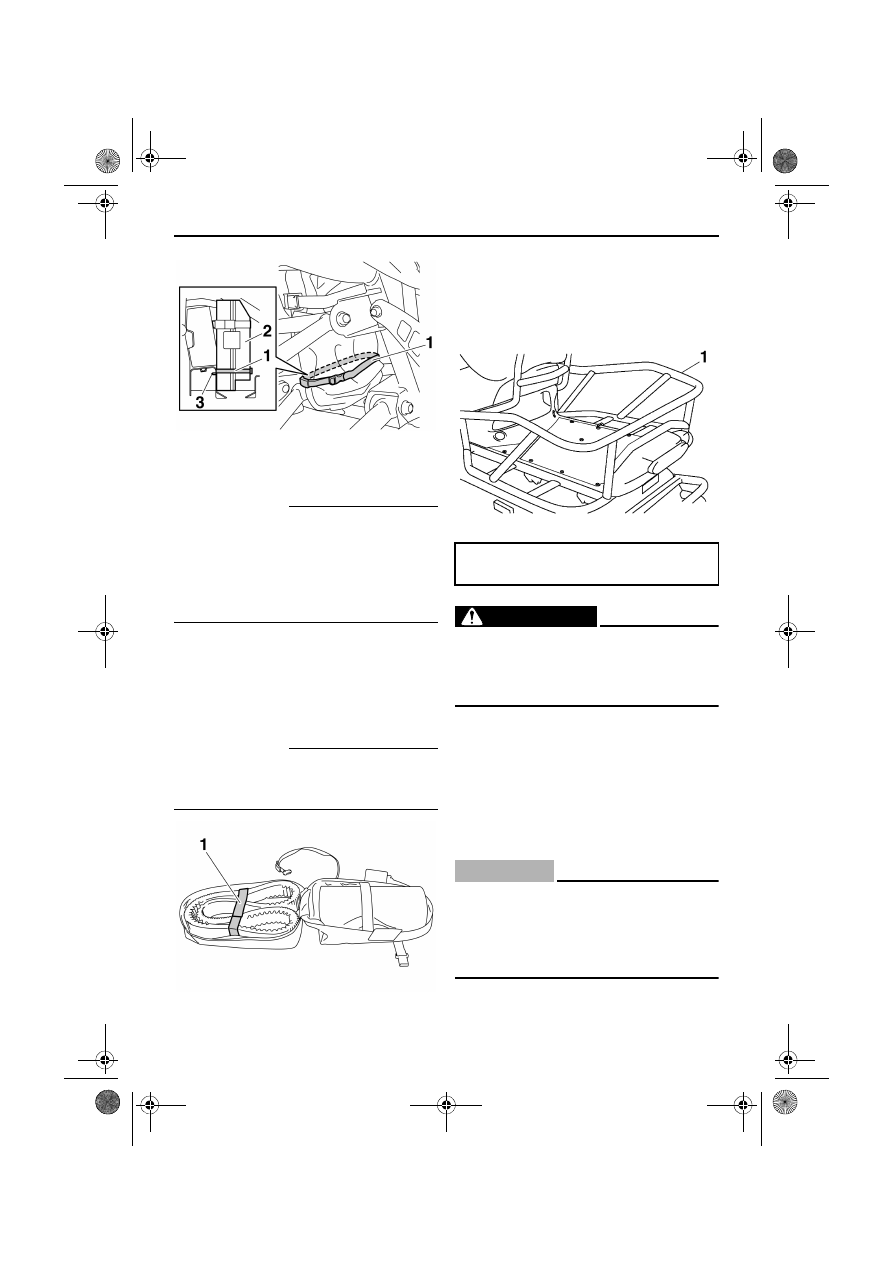

Контрольные функции

35

ПРИМЕЧАНИЕ

●

Обязательно пропустите нижний ремень
сумки для багажа над креплениями
кронштейна.

●

При закреплении сумки для багажа
убедитесь, что застежки сумки надежно
застегнуты.

Хранение запасного клинового ремня
(PZ50RT / PZ50GT / PZ50MT)

Необходимый в экстренном случае запасной
клиновой ремень должен храниться в сумке
для багажа.

ПРИМЕЧАНИЕ

При хранении клинового ремня в сумке для
багажа обязательно закрепите его застежкой-
липучкой.

XSU10840

Задний багажник (PZ50VT /
PZ50MP)

Задний багажник расположен в задней части
снегохода.

ОСТОРОЖНО

XWS00140

Не поднимайте снегоход за задний
багажник. Снегоход может упасть, что
может стать причиной серьезной травмы
или гибели.

XSU13202

Тягово-сцепное устройство
[PZ50VT (CAN) / PZ50MP
(CAN)(RUS)] и кронштейн
тягово-сцепного устройства
[PZ50VT (FIN)(SWE) / PZ50MP
(FIN)(SWE)]

ВНИМАНИЕ

XCS00241

Во избежание преждевременного износа
клинового ремня скорость движения при
длительной буксировке или в течение
длительного времени должна быть не менее
10 км/ч (6 миль/ч).

1. Нижний ремень сумки для багажа
2. Сумка для багажа
3. Крепление кронштейна

1. Застежка-липучка

1. Задний багажник

Максимальная нагрузка:

20 кг (44 фунтов)
