Fig. 9-347

AG694D

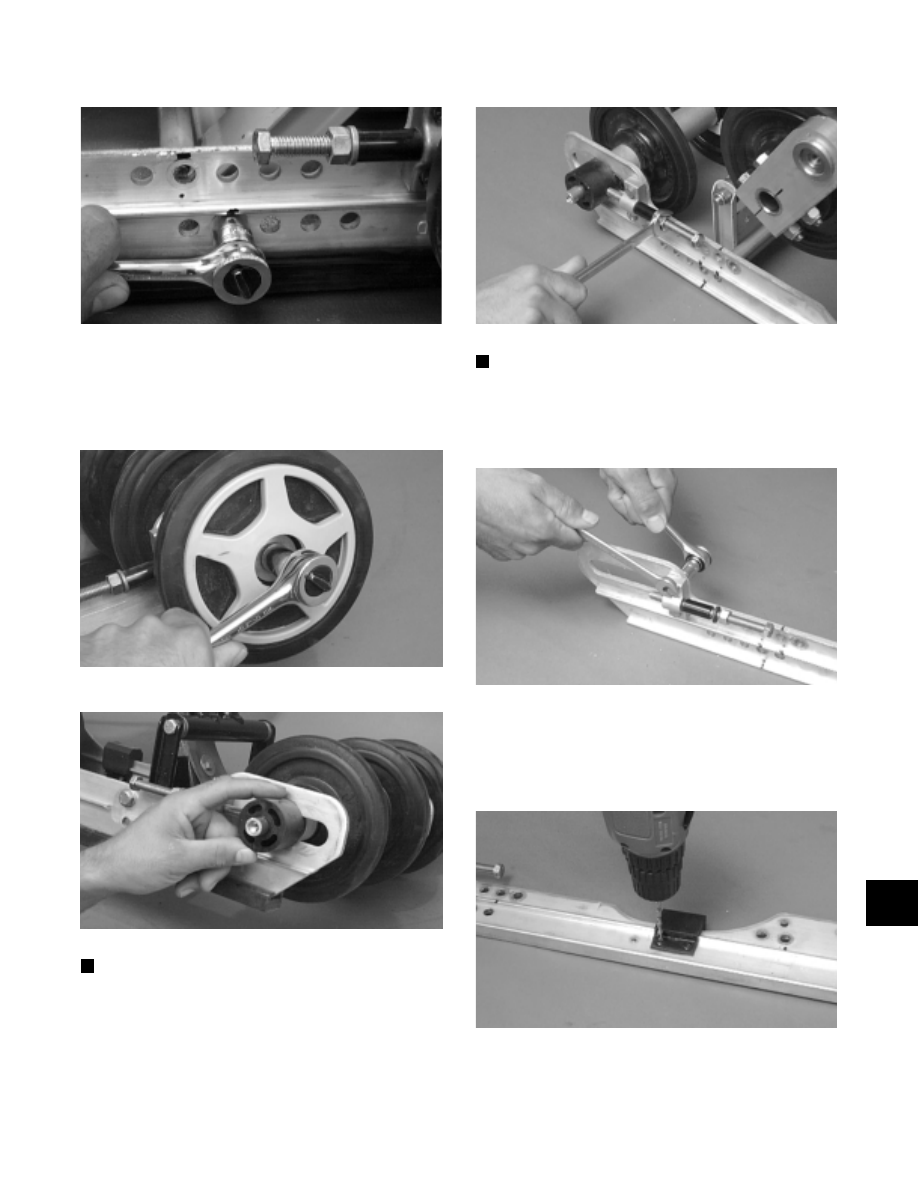

16. Remove the idler wheel insert; then remove the cap

screw and flat washer securing the rear idler wheel.
Remove the idler wheel; then remove the adjuster
bushing.

Fig. 9-348

AG626D

Fig. 9-349

AG628D

NOTE: The adjusting bolt may have to be

loosened to remove the adjuster bushing.

Fig. 9-350

AG525D

NOTE: At this point, the slide rail should be free

of the skid frame components and can be removed.

17. Remove the cap screws and lock nuts securing the

track adjuster bracket.

Fig. 9-351

AG527D

18. Using a drill and a 3/16-in. drill bit, drill out the

rivets and remove the shock pads. Note the shock
pad location for installation. Account for the
retaining brackets.

Fig. 9-352

AG528D

9

9-95

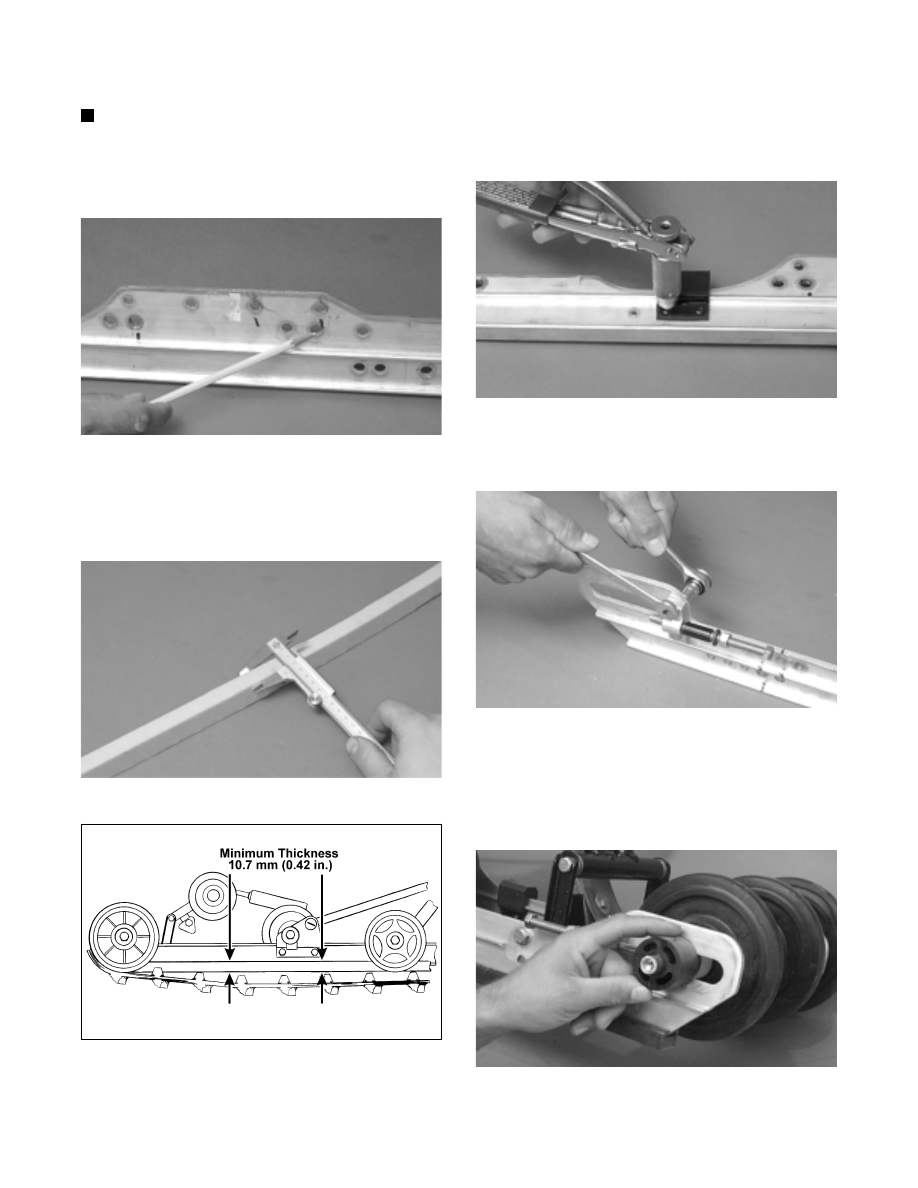

INSPECTING

NOTE: Whenever a part is worn excessively,

cracked, or damaged in any way, replacement is
necessary.

1. Inspect the slide rail for cracks or unusual bends.

Fig. 9-353

AG529D

2. Inspect the wear strip for wear. The wear strip must

be 10.7 mm (0.42 in.) thick or thicker. If the wear
strip m easurement is less than specified,
replacement of both wear strips is necessary.

Fig. 9-354

AG530D

Fig. 9-355

0727-726

INSTALLING

1. Install the shock pads and retaining brackets; then

secure with rivets.

Fig. 9-356

AG531D

2. Secure the track  adjuster  bracket with  the cap

screws and lock nuts. Tighten to 1.5 kg-m (11 ft-lb).

Fig. 9-357

AG527D

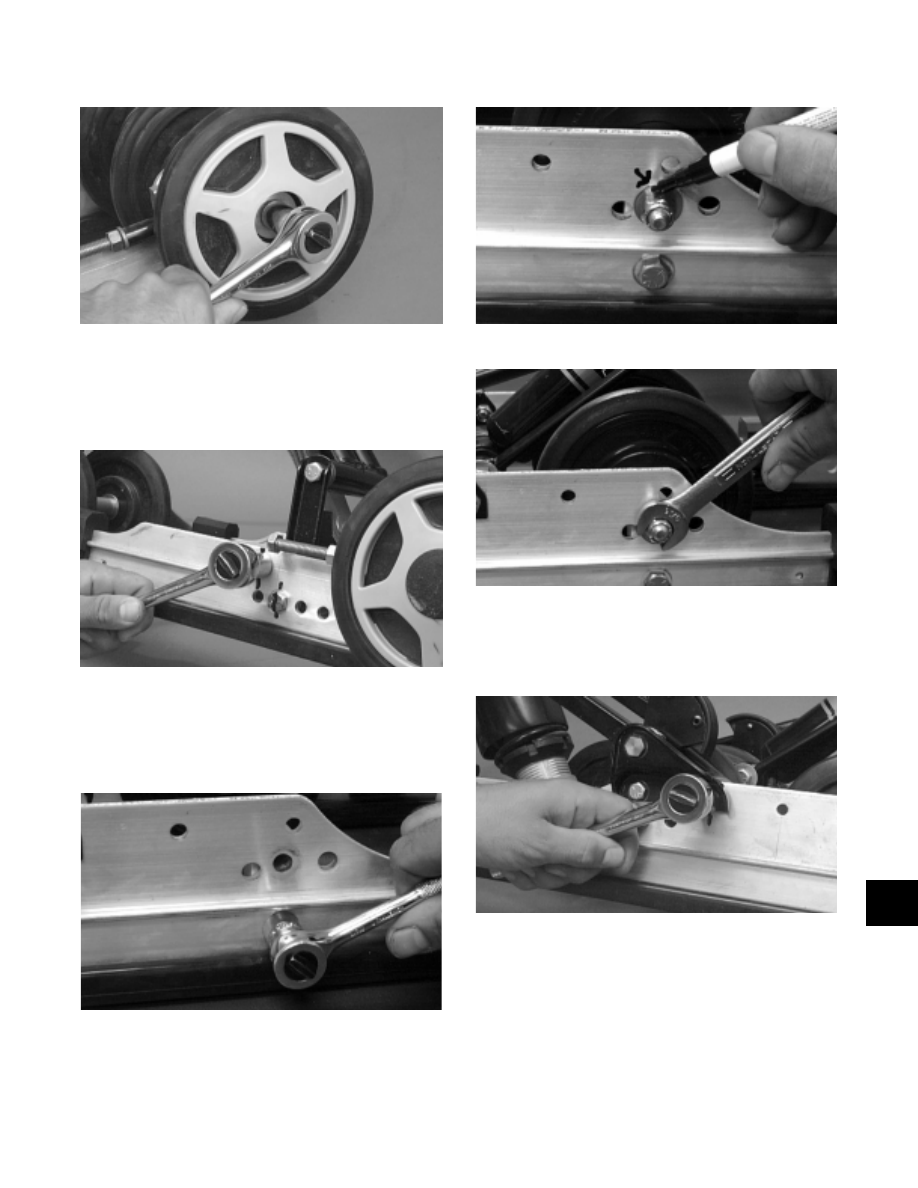

3. Place the rail into position; then install the adjuster

bushing and rear idler wheel. Secure with a cap
screw (coated with red Loctite #271) and flat
washer. Tighten to 3.2 kg-m (23 ft-lb); then install
the wheel insert.

Fig. 9-358

AG628D

9-96

Fig. 9-359

AG626D

4. Install the rear arm limiter cap screw (coated with

red Loctite #271) in the appropriate hole (as noted
during disassembly) and tighten to 3.2 kg-m (23
ft-lb).

Fig. 9-360

AG639D

5. Install the rear inner idler wheels in the appropriate

hole as noted during disassembly and secure with
cap screws (coated with red Loctite #271) and lock
nuts. Tighten to 3.2 kg-m (23 ft-lb).

Fig. 9-361

AG673D

Fig. 9-362

AG693D

Fig. 9-363

AG672D

6. Secure the front arm mounting bracket with the cap

screws (coated with red Loctite #271) and lock
nuts. Tighten to 2.4 kg-m (17 ft-lb).

Fig. 9-364

AG638D

7. Place the spring into the slide blocks; then place the

spring slide and slide block assembly into position
on the slide rail. Secure with a cap screw (coated
with red Loctite #271) and washer. Tighten to 3.2
kg-m (23 ft-lb).

9

9-97

Fig. 9-365

AG680D

Fig. 9-366

AG679D

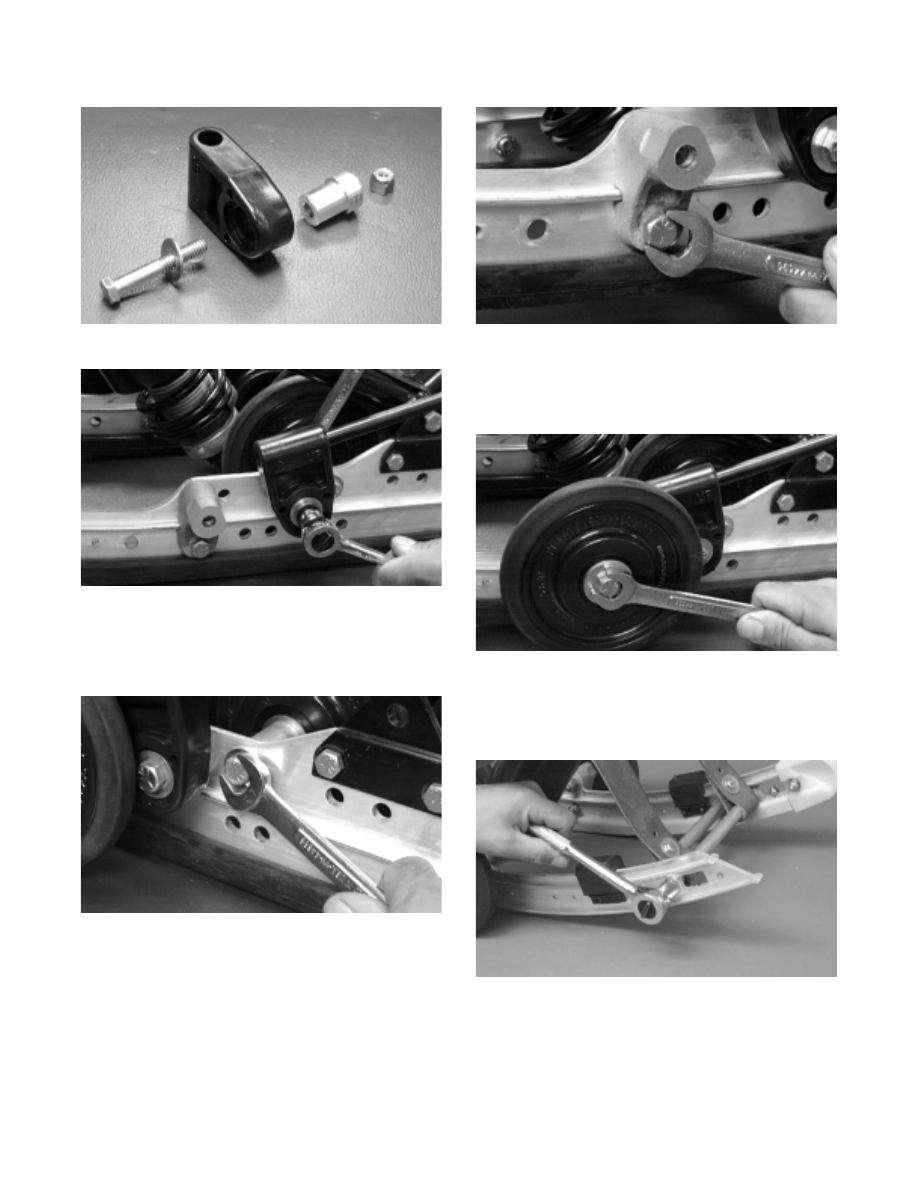

8. Secure the front inner idler wheel axle with a cap

screw (coated with green Loctite #609) and lock
washer. Tighten to 3.2 kg-m (23 ft-lb).

Fig. 9-367

AG687D

9. Secure the outer idler wheel mounting block with

the cap screw and lock nut. Tighten to 3.2 kg-m (23
ft-lb).

Fig. 9-368

AG686D

10. Secure the outer idler wheel to the mounting block

with a cap screw, flat washers, idler wheel, axle, and
a lock nut. Tighten to 3.2 kg-m (23 ft-lb).

Fig. 9-369

AG678D

11. Secure the crossbraces with  cap  screws (coated

with red Loctite #271). Tighten to 1.5 kg-m (11
ft-lb).

Fig. 9-370

AG511D

12. Install the rear arm in the appropriate hole as noted

during disassembly; then secure with a cap screw
(coated with red Loctite #271) and lock nut. Tighten
to 3.2 kg-m (23 ft-lb).
