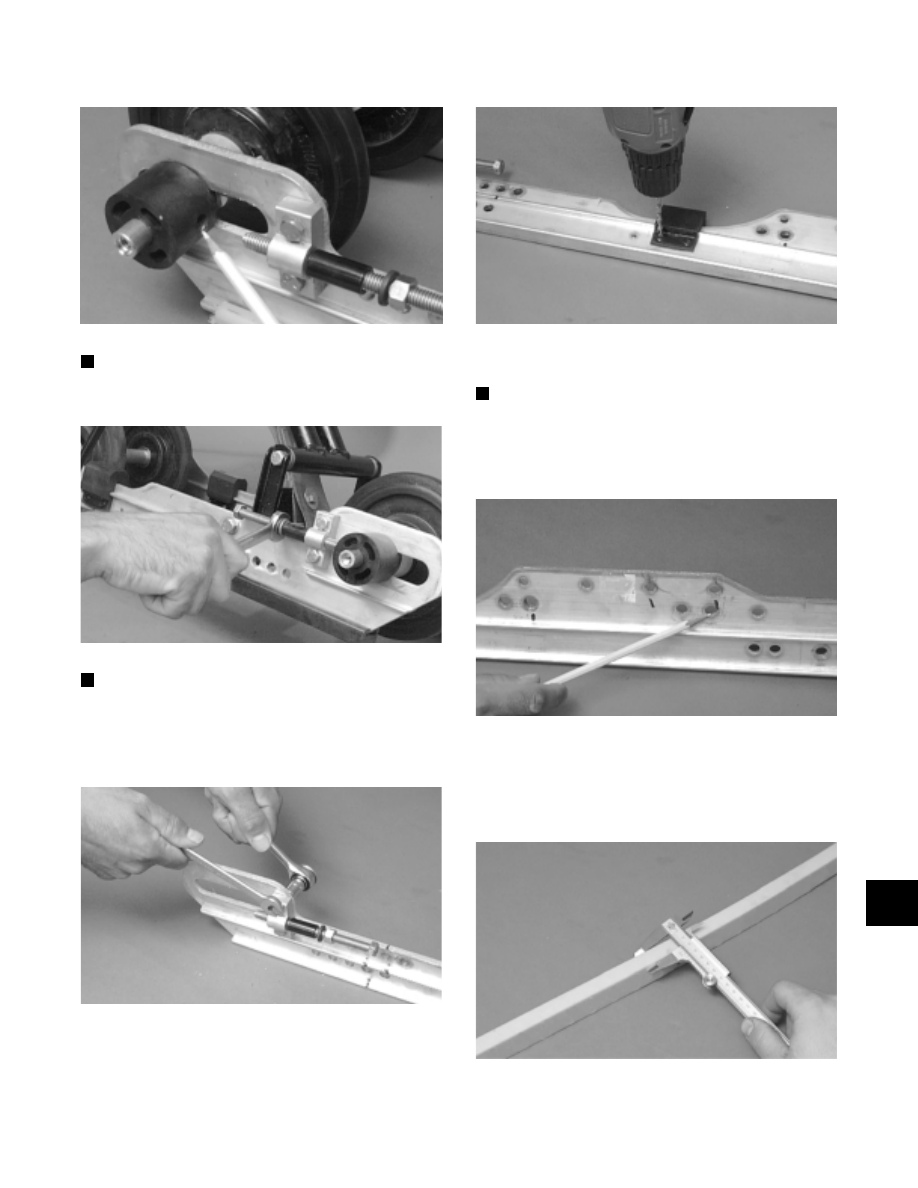

Fig. 9-192

AG551D

NOTE: The adjusting bolt may have to be

loosened to remove the adjuster bushing.

Fig. 9-193

AG627D

NOTE: At this point, the slide rail should be free of

the skid frame components and can be removed.

17. Remove the cap screws and lock nuts securing the

track adjuster bracket.

Fig. 9-194

AG527D

18. Using a drill and a 3/16-in. drill bit, drill out the

rivets and remove the shock pads. Note the shock
pad location for installation. Account for the
retaining brackets.

Fig. 9-195

AG528D

INSPECTING

NOTE: Whenever a part is worn excessively,

cracked, or damaged in any way, replacement is
necessary.

1. Inspect the slide rail for cracks or unusual bends.

Fig. 9-196

AG529D

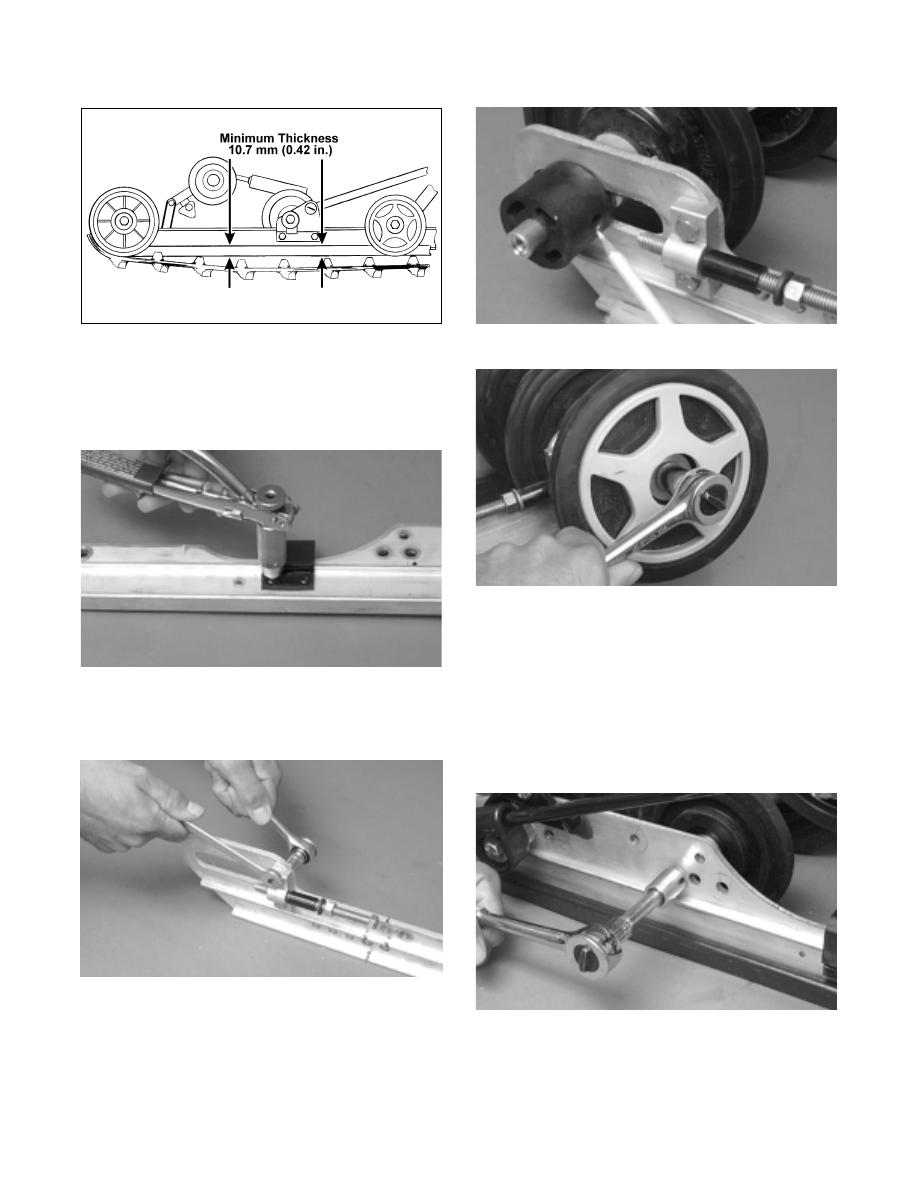

2. Inspect the wear strip for wear. The wear strip must

be 10.7 mm (0.42 in.) thick or thicker. If the wear
s t ri p m eas urem en t i s l es s t han specified,
replacement of both wear strips is necessary.

Fig. 9-197

AG530D

9

9-63

Fig. 9-198

0727-726

INSTALLING

1. Install the shock pads and retaining brackets; then

secure with rivets.

Fig. 9-199

AG531D

2. Secure the track  adjuster  bracket with  the cap

screws and lock nuts. Tighten to 1.5 kg-m (11 ft-lb).

Fig. 9-200

AG527D

3. Place the rail into position; then install the adjuster

bushing and rear idler wheel. Secure with a cap
screw  (coated with red Loctite #271) and flat
washer. Tighten to 3.2 kg-m (23 ft-lb); then install
the wheel insert.

Fig. 9-201

AG551D

Fig. 9-202

AG626D

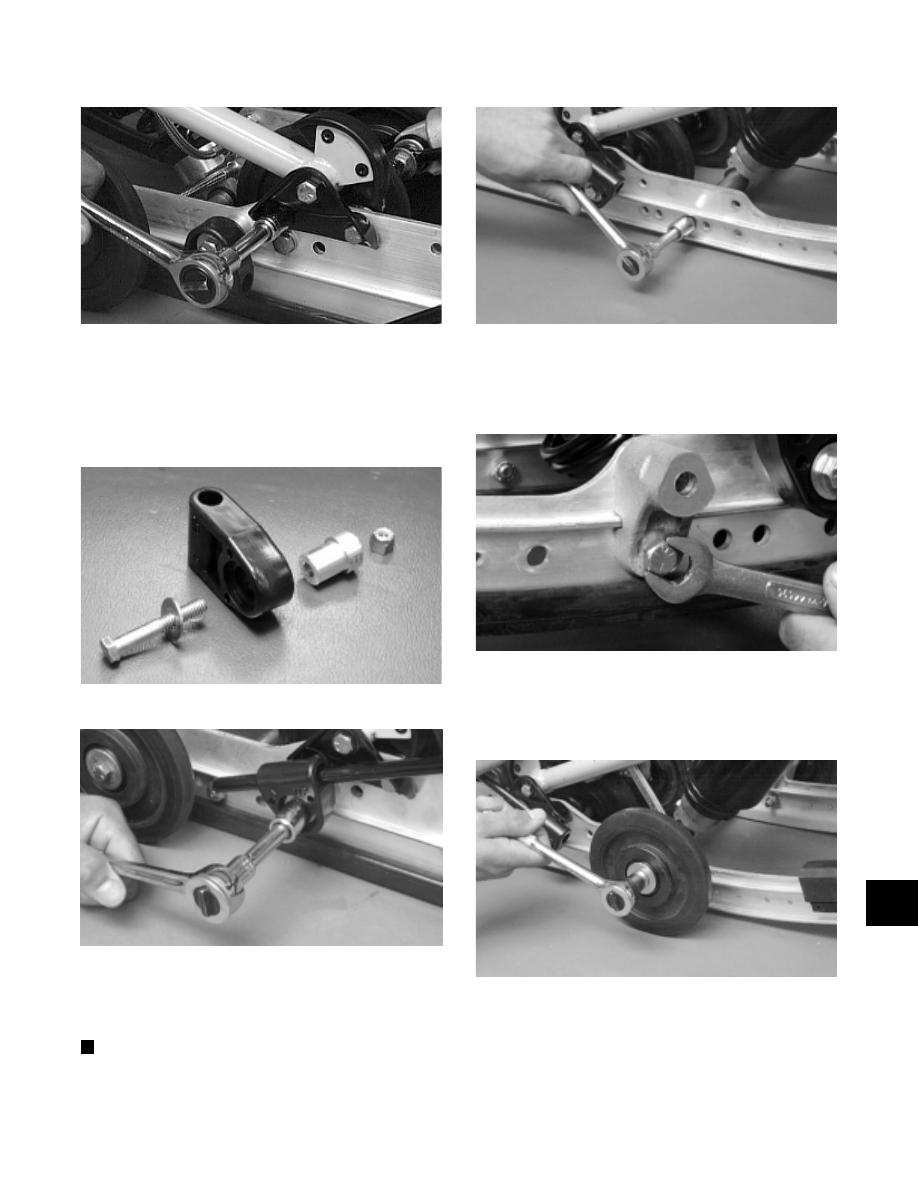

4. Install the rear arm limiter cap screw (coated with

red Loctite #271) in the appropriate hole (as noted
during disassembly) and tighten to 3.2 kg-m (23
ft-lb).

5. Install the rear inner idler wheels in the appropriate

hole as noted during disassembly and secure with
cap screws (coated with red Loctite #271) and lock
nuts. Tighten to 3.2 kg-m (23 ft-lb).

Fig. 9-203

AG592D

6. Secure the front arm mounting bracket with the cap

screws (coated with red Loctite #271) and lock
nuts. Tighten to 2.4 kg-m (17 ft-lb).

9-64

Fig. 9-204

AG497D

7. Place the spring into the slide blocks; then place the

spring slide and slide block assembly into position
on the slide rail. Secure with a cap screw (coated
with red Loctite #271) and washer. Tighten to 3.2
kg-m (23 ft-lb).

Fig. 9-205

AG680D

Fig. 9-206

AG593D

8. Secure the front shock absorber axle with a new cap

screw (coated with green Loctite #609) and lock
washer. Tighten to 4.2 kg-m (30 ft-lb).

NOTE: Make sure the axle threads are clean; also,

always use new cap screws whenever installing.

Fig. 9-207

AG514D

9. Secure the outer idler wheel mounting block with

the cap screw and lock nut. Tighten to 3.2 kg-m (23
ft-lb).

Fig. 9-208

AG686D

10. Secure the outer idler wheel to the mounting block

with a cap screw, flat washers, idler wheel, axle, and
a lock nut. Tighten to 3.2 kg-m (23 ft-lb).

Fig. 9-209

AG512D

11. Secure the crossbraces with  cap  screws (coated

with red Loctite #271). Tighten to 1.5 kg-m (11
ft-lb).

9

9-65

Fig. 9-210

AG511D

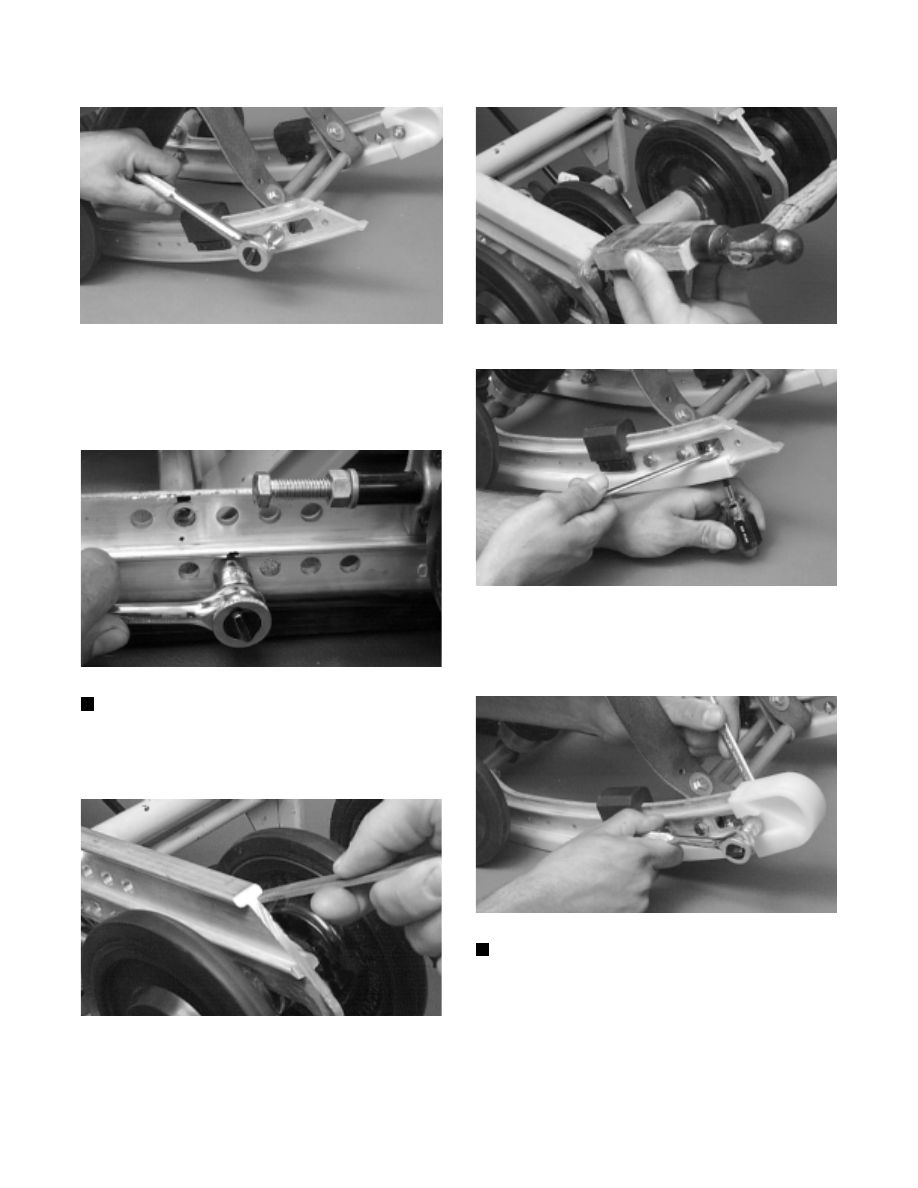

12. Install the rear arm in the appropriate hole as noted

during disassembly; then secure with a cap screw
(coated with red Loctite #271) and lock nut. Tighten
to 3.2 kg-m (23 ft-lb).

Fig. 9-211

AG694D

NOTE: Apply a light coat of grease to the slide rail

surface to aid in installing a new wear strip. If there
are any sharp edges on the lower portion of the rail,
use a file to remove them.

Fig. 9-212

AG534D

13. From the back, start the wear strip onto the rail; then

using a block of wood and a hammer, drive the wear
strip forward into position. Secure with a machine
screw and lock nut. Tighten to 1.1 kg-m (8 ft-lb).

Fig. 9-213

AG535D

Fig. 9-214

AG509D

14. Secure the end cap onto the slide rail using a cap

screw, flat washers, and a lock nut. Tighten to 1.1
kg-m (8 ft-lb).

Fig. 9-215

AG506D

NOTE: On models with remote adjuster, install all

cable ties securing the hose to the slide rail and
arm.

15. Install the short spring leg onto the adjusting cam.
