5. In sequence on the bottom of the fuel pump, place

a thick packing, diaphragm, thin rubber packing,
valve section, thin rubber packing,  diaphragm,
thick rubber packing, and cap.

NOTE: Make sure the scribed line made during

disassembly is aligned and the tabs on the two
lower packings align with the tabs on the bottom
and valve section of the pump.

6. Secure the fuel pump with the screws and lock

washers. Tighten securely.

SERVICING

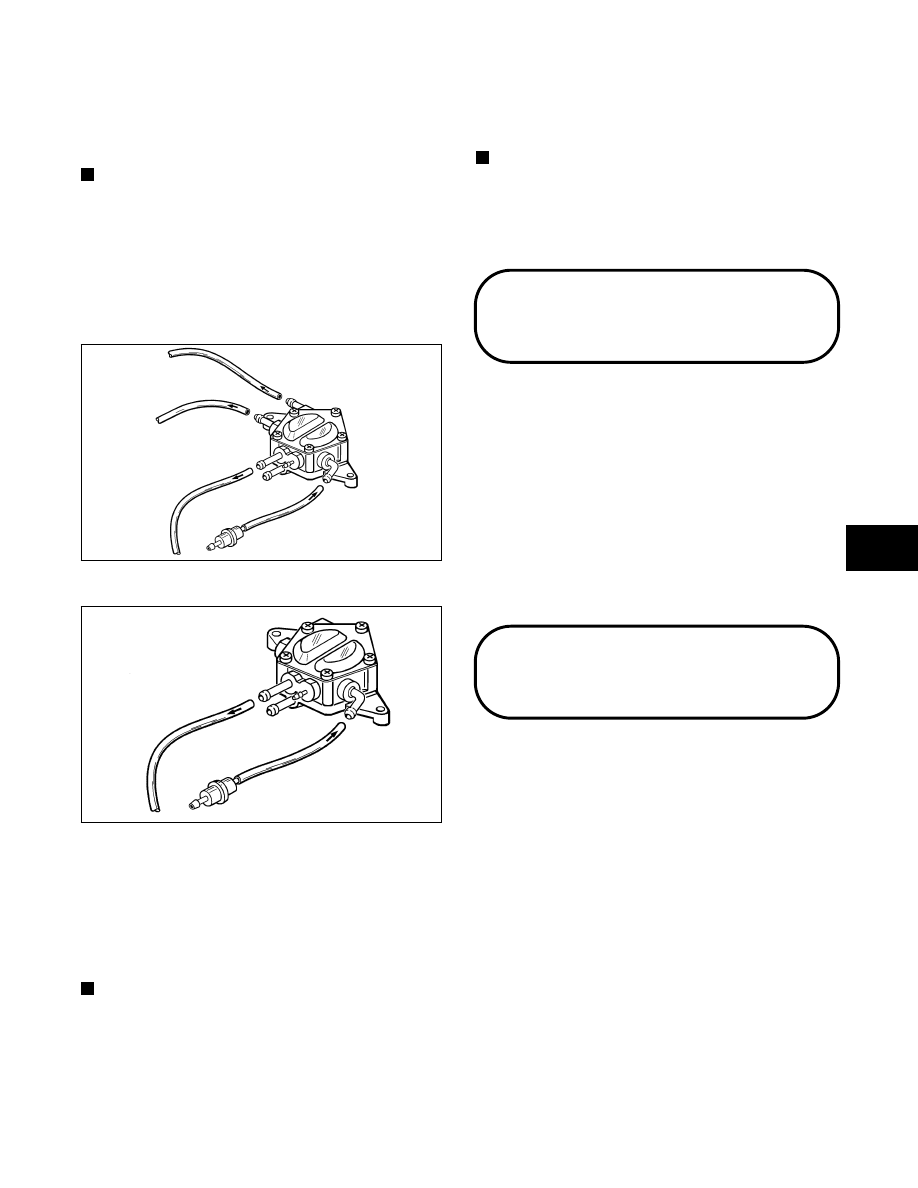

Fig. 4-156

734-292C

Fig. 4-157

734-292D

1. Scribe a line across the fuel pump sections.

2. Remove the Phillips-head screws and lock washers

securing the fuel pump sections; then from the top
of the fuel pump, remove the cap, gasket,
diaphragm, gasket, valve section, gasket,
diaphragm, and gasket.

NOTE: Be sure all fuel pump components are

clean and the fittings are tight.

3. Push the grommets out of the valve section; then

remove the valve from each grommet.

4. Place a valve onto each grommet; then push each

valve with grommet into the valve section of the
fuel pump.

5. In sequence on the bottom of the fuel pump, place

a gasket, diaphragm, gasket, valve section, gasket,
diaphragm, gasket, and cap.

NOTE: Make sure the scribed line made during

disassembly is aligned and the tabs on the two
upper gaskets align.

6. Secure the fuel pump with the Phillips-head screws

and lock washers. Tighten securely.

Air-Intake Silencer

(One-Piece Style)

The air-intake silencer is a specially designed
component used to silence the incoming fresh air and
also  to catch the fuel that “spits back” out of  the
carburetors. The carburetors  are  calibrated  with  the
air-intake silencer  in position; therefore,  the engine
must never be run with the air-intake silencer removed.

CLEANING AND INSPECTING

1. Check for holes or cracks in the silencer.

2. Periodically clean the silencer by blowing fresh air

through it.

Air-Intake Silencer

(Cover/Tool Tray Style)

The air-intake silencer is a specially designed
component used to silence the incoming fresh air and
also to catch the fuel that “spits back” out of the throttle
body/carburetors.  The throttle body/carburetors are
calibrated with the air-intake silencer in position;
therefore, the engine must never be run with the
air-intake silencer removed.

CLEANING AND INSPECTING

1. Check for holes or cracks in the silencer.

2. Periodically  clean the  silencer by removing the

cover/tool tray assembly and vacuuming the
interior of the silencer.

4

4-71

Gas Tank/Seat

Assembly

NOTE: Determine which style gas tank/seat

assembly is being removed and installed and use
the specific sub-section accordingly.

! WARNING

Whenever any maintenance is performed on the
fuel system, there should be no welding,
smoking, open flames, etc., in the area.

REMOVING (EFI Models)

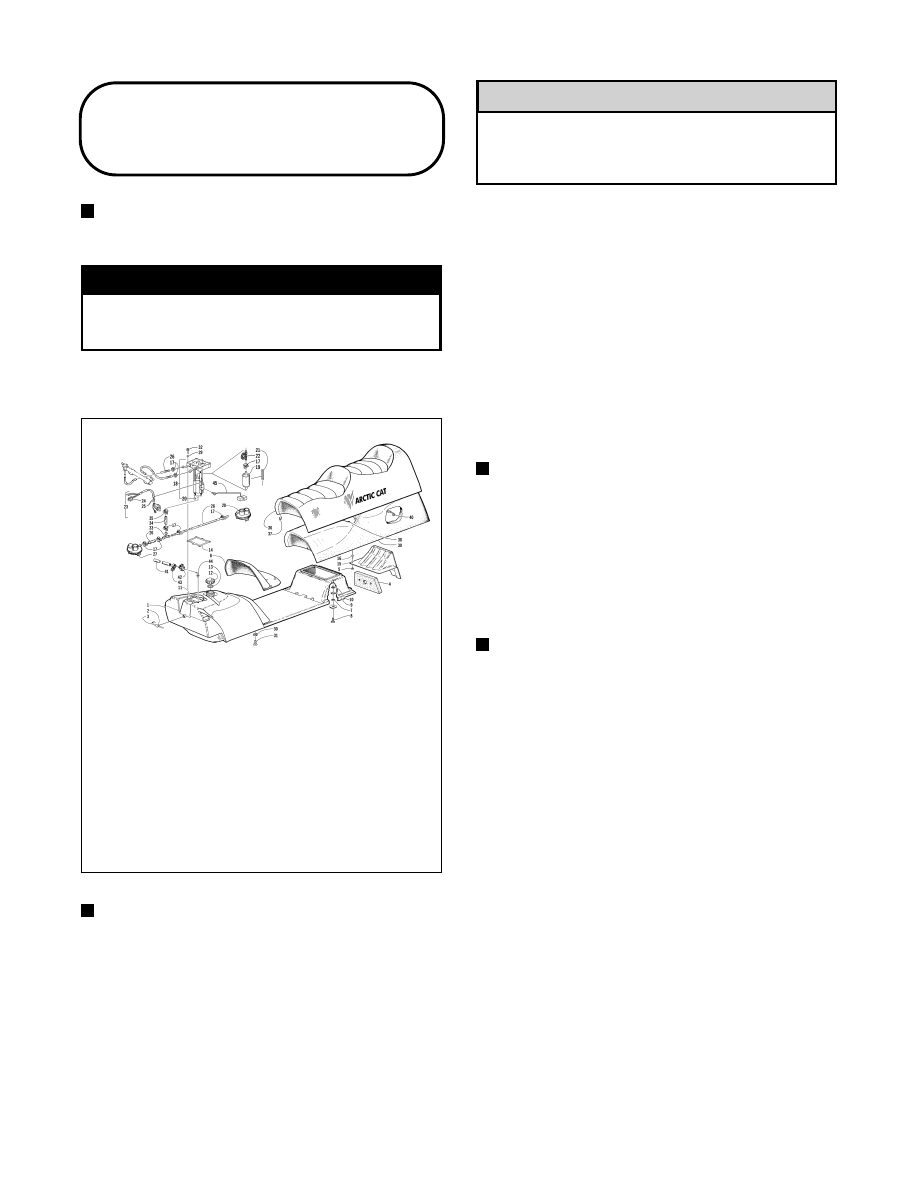

Fig. 4-158

0735-090

NOTE: If applicable, remove the backrest and rack

(see Section 7).

1. Remove the console (see Section 7).

2. Remove the two cap screws, washers, and lock nuts

(located in the rear compartment) securing the seat
to the tunnel.

3. Remove the vent hose from the gas tank.

4. Disconnect the wiring harness from the fuel pump.

Since the fuel supply hose may be under
pressure, remove it slowly to release the
pressure. Place an absorbent towel around the
connection to absorb fuel.

5. Label the fuel hoses “supply” and “return”; then

remove the hoses from the fuel pump.

6. Raise the rear of the seat high enough to disconnect

the taillight wiring harness; then remove the seat.

INSTALLING (EFI Models)

1. Place the seat in position on the tunnel; then

connect the taillight wiring harness.

2. Connect the vent hose to the gas tank.

3. Connect the fuel supply and return hoses to the fuel

pump. Secure with clamps.

NOTE: The fuel hoses must be connected to their

respective fittings and tightened securely or
leakage will result.

4. Attach the wiring harness to the fuel pump.

5. Secure the  seat  to the  tunnel with two screws,

washers, and lock nuts.

6. Install the console (see Section 7).

NOTE: If applicable, install the backrest and rack

(see Section 7).

KEY

1. Gas Tank/Seat-Base
2. Plug
3. Tape
4. Foam
5. Washer
6. Insert
7. Lock Nut
8. Cap Screw
9. Washer

10. Cap Nut
11. Retaining Ring
12. Cap
13. Seal
14. Gasket
15. Extension
16. Rivet
17. Clamp
18. Fuel Pump Assy

19. Fuel Pump
20. Retaining Ring
21. Spring
22. Hose
23. Harness
24. Connector
25. O-Ring
26. Hose
27. Fuel Pickup
28. Fuel Pickup
29. Washer
30. Washer
31. Self-Tapping Screw
32. Machine Screw
33. T-Fitting
34. Hose
35. Clamp

36. Cover
37. Staple
38. Seat Wire
39. Foam
40. Seat Wire
41. Hose
42. Clamp
43. Clip
44. Vent
45. Float Arm Assy

! CAUTION

4-72

REMOVING (Carbureted Models)

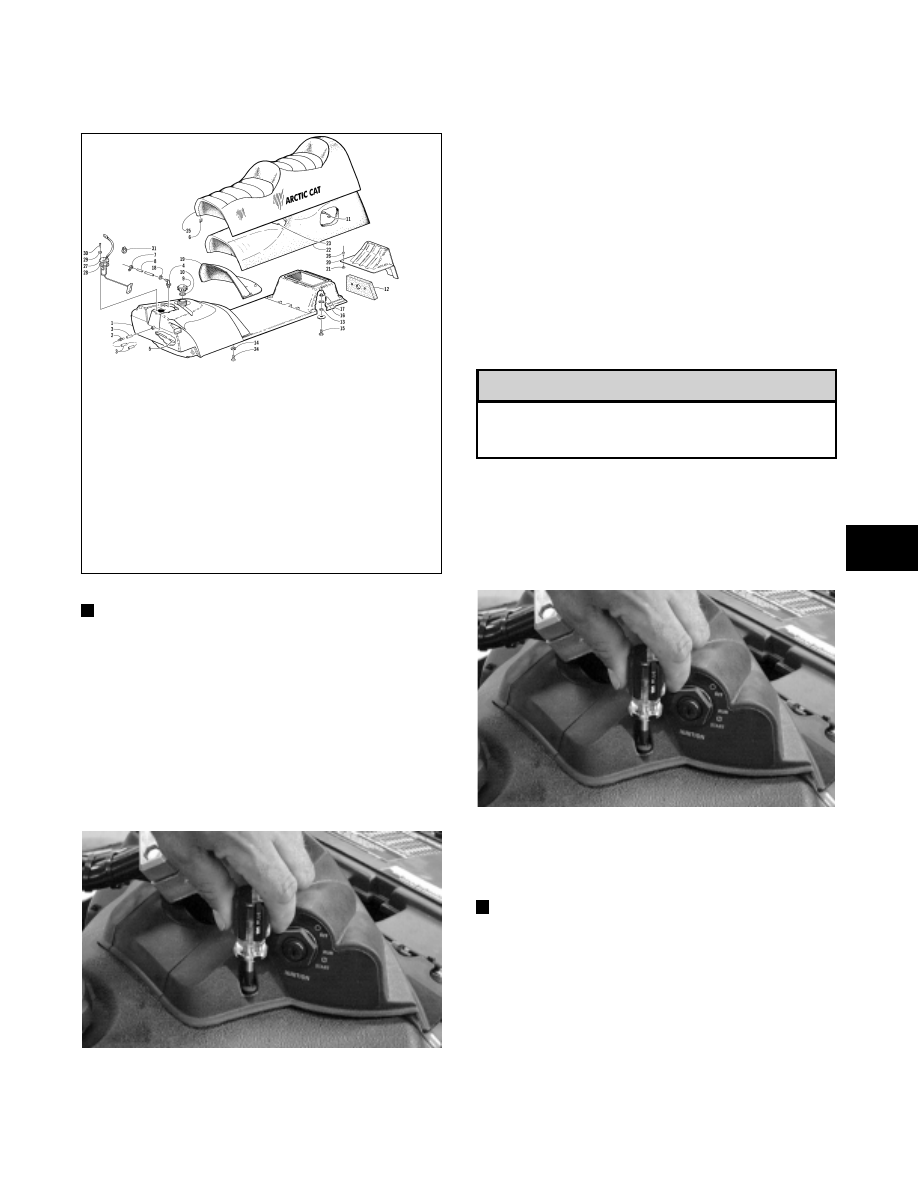

Fig. 4-159

0735-157

NOTE: If applicable, remove the backrest and rack

(see Section 7).

1. Remove the two lock nuts and washers (located in

the rear tool compartment) securing the seat to the
tunnel.

2. Remove the hose from the gas tank shut-off valve.

Plug the hose to prevent drainage.

3. Remove the screws securing the console; then

remove the console.

Fig. 4-160

AL142D

4. Slide the gas tank/seat assembly rearward; then

remove the vent hose from the gas tank fitting.
Disconnect the taillight wiring harness and remove.

5. Drain all gasoline from the tank; then (if necessary)

remove the tank outlet assembly and vent fitting.

INSTALLING (Carbureted Models)

1. If removed, apply teflon tape to the threads of the

tank outlet fitting and vent fitting; then thread each
into the tank.

2. Slide the gas tank/seat assembly  into position.

Install the vent hose on the vent fitting and connect
the gas hose to the shut-off valve.

Check the vent and gas hoses to be sure they are
not kinked or making contact with the driven
shaft.

3. Place the gas tank/seat assembly into position,

connect the taillight harness, and secure with lock
nuts and washers.

4. Install and secure the console.

Fig. 4-161

AL142D

5. Turn the gas tank shut-off valve to the OPEN position.

6. Inspect the entire fuel system for leaks.

NOTE: If applicable, install the backrest and rack

(see Section 7).

KEY

1. Gas Tank/Seat-Base
2. Tank Outlet
3. Hose
4. Vent
5. Strainer
6. Staple
7. Clip
8. Hose
9. Cap

10. Seal
11. Seat Wire
12. Foam
13. Lock Nut
14. Washer
15. Cap Screw

16. Washer
17. Cap Nut
18. Clamp
19. Insert
20. Extension
21. Washer
22. Foam
23. Seat Wire
24. Self-Tapping Screw
25. Cover
26. Rivet
27. Fuel Level Sensor
28. Gasket
29. Washer
30. Machine Screw
31. Clamp

! CAUTION

4

4-73
