9. Place the gasket and float chamber into position and

secure with the four screws and lock washers
making sure the hose plates are properly positioned
on the two front screws. Install the vent hoses.

Fig. 4-55

AH137

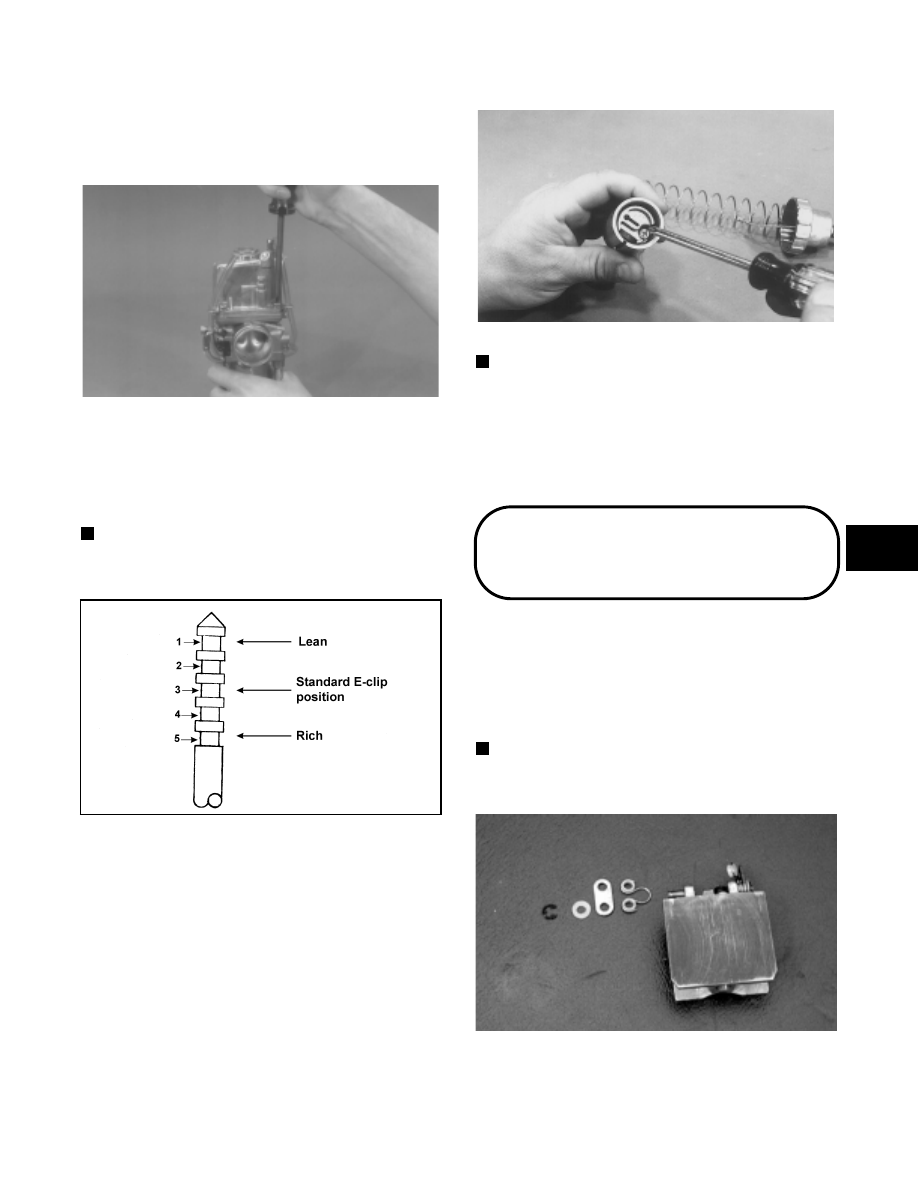

10. Place the E-clip into position on the jet needle.

From the bottom of the jet needle, slide the E-clip
washer up against the E-clip. Place the jet needle
into the piston valve. Place an E-clip washer on the
jet needle above the E-clip.

NOTE: Place the E-clip in the proper position as

noted in disassembly.

Fig. 4-56

725-266C

11. Place the cable retainer into the piston valve and

secure with the Phillips-head screw. Place the
spring and plate over the throttle cable and
compress the spring. Guide the cable end down into
the cable retainer slot and slide the cable end to the
center of the piston valve. Release the spring and
retainer plate to lock the cable in position.

Fig. 4-57

AH075

NOTE: The round part of the cable end must come

through the hole in the plate. If it doesn’t, the cable
isn’t assembled to the piston valve correctly.

12. Thread the plunger cap onto the choke cable. Place

the spring over the cable end and compress.
Position the cable end into the starter plunger and
release the spring.

Assembling Carburetors

(TM-Style)

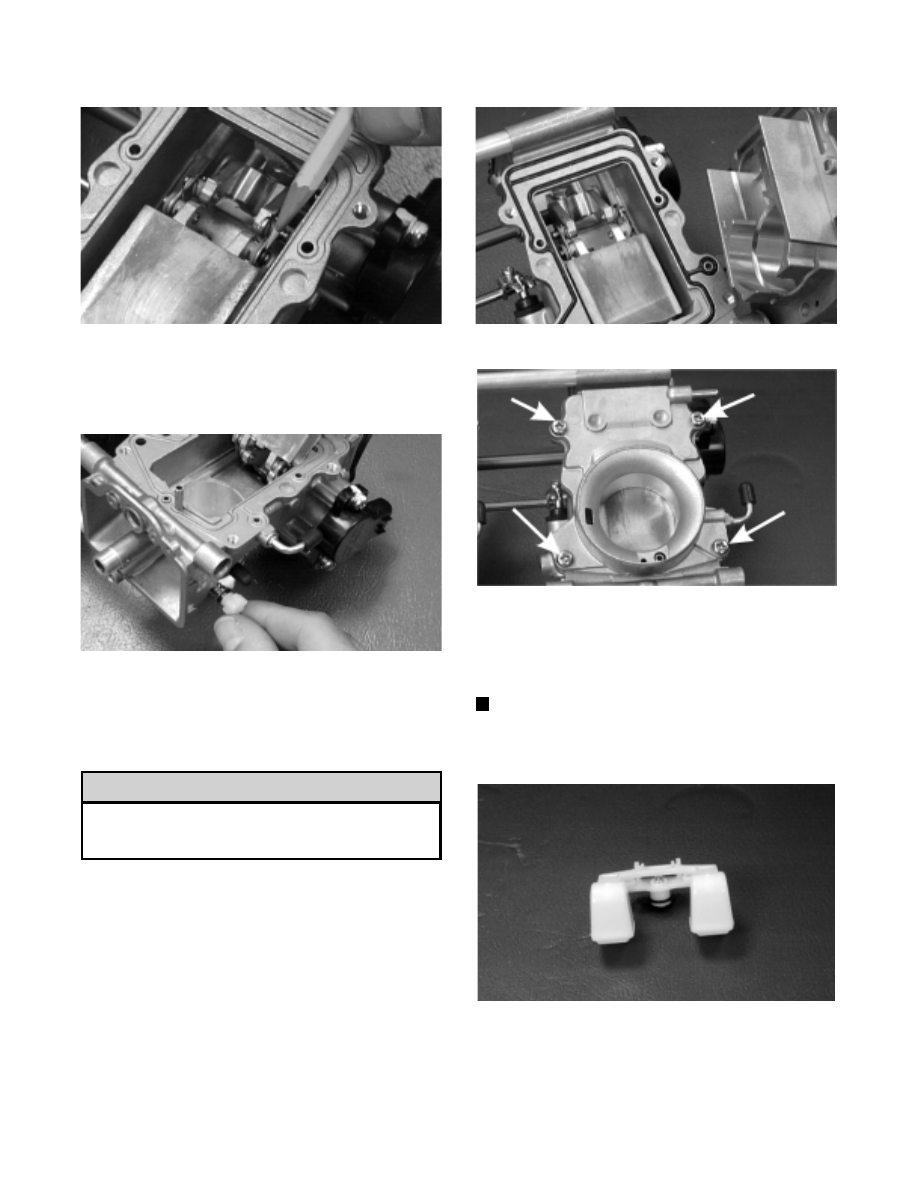

1. Place the throttle valve into the mixing body

making sure the cutaway faces the funnel assembly
side; then slide the bushing assembly/plate onto the
lever assembly. Secure the assembly with the
remaining bushings with clip, plate, washer, and
E-clip.

NOTE: When installing the throttle valve, the

cutaway must face the funnel assembly side.

Fig. 4-58

AH628D

4

4-15

Fig. 4-59

AH627D

2. Making sure the cap, spring, washer, and rubber

washer are accounted for from disassembly, install
the fuel mixture screw in the mixing body.

Fig. 4-60

AH626D

3. Rotate the fuel mixture screw  clockwise until

lightly seated; then rotate the mixture screw
counterclockwise the same number  of  turns  as
noted in disassembling for an initial setting.

Do not force the mixture screw when seating.
Forcing the mixture screw may result in damage
to the screw taper and/or mixing body.

4. Move the throttle lever to the full-open position;

then secure the funnel assembly w/gasket to the
mixing body.

Fig. 4-61

AH623D

Fig. 4-62

AH622D

5. Accounting for the O-ring from disassembly, install

the float assembly by pressing in on the screw
mounting holes; then secure the float assembly with
the screws.

NOTE: It may be necessary to use a spray

lubricant such as WD-40 to aid in installing the float
assembly.

Fig. 4-63

AH621D

! CAUTION

4-16

Fig. 4-64

AH620D

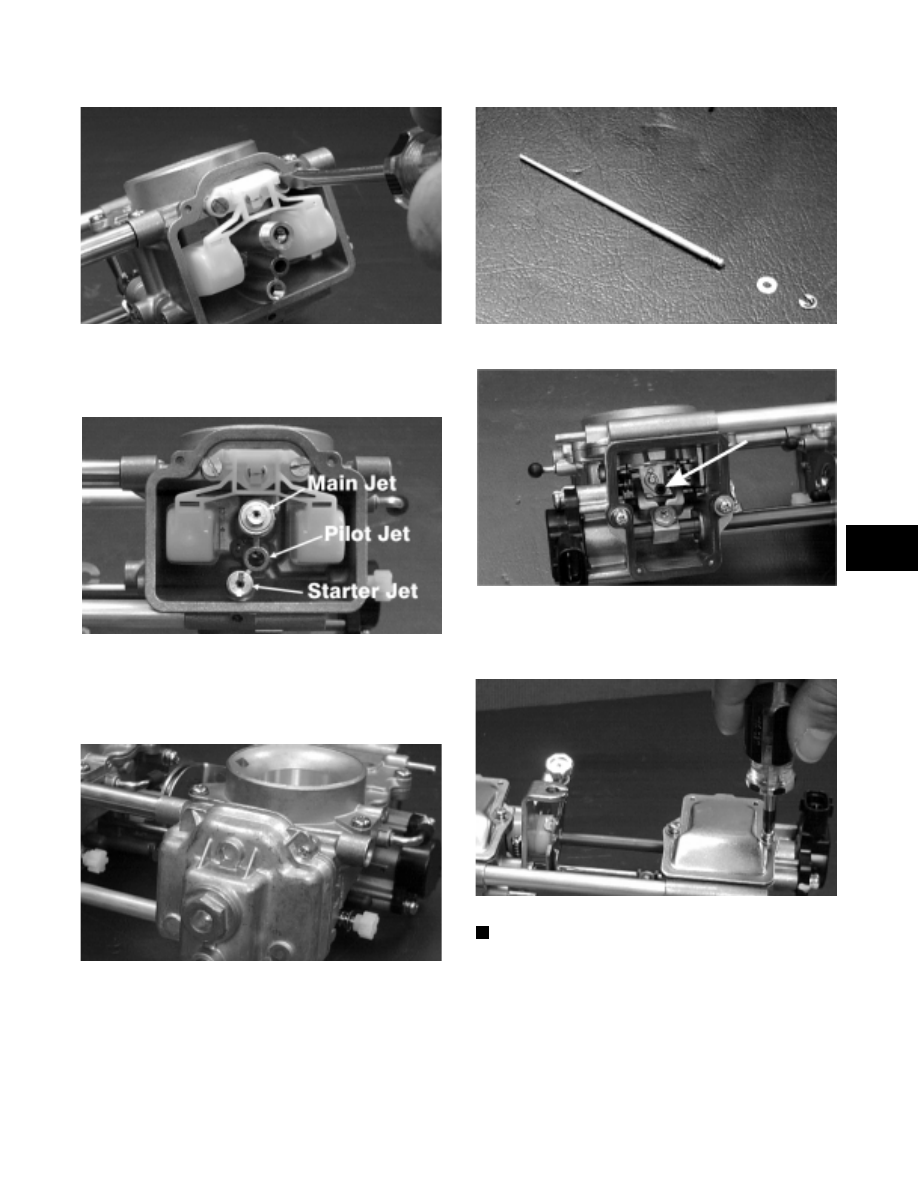

6. Install the starter jet, pilot jet, and main jet (with

washer).

Fig. 4-65

AH619D

7. Place the float chamber and O-ring into position on

the mixing body; then secure with the screw and
drain plug (with O-ring).

Fig. 4-66

AH618D

8. Place the washer and E-clip (above the washer)

onto the jet needle; then install the jet needle
assembly into the mixing body. Secure with the
retaining plate and screw.

Fig. 4-67

AH617D

Fig. 4-68

AH616DA

9. Place the top cap and gasket on the mixing body;

then secure with the screws (with washers).

Fig. 4-69

AH615D

NOTE: If the lever assembly was loosened from

the throttle  lever shaft, the carburetors must be
synchronized.

4

4-17

Installing Carburetor

(VM-Style)

NOTE: On twin and triple carburetor models,

install the carburetors using this basic procedure.

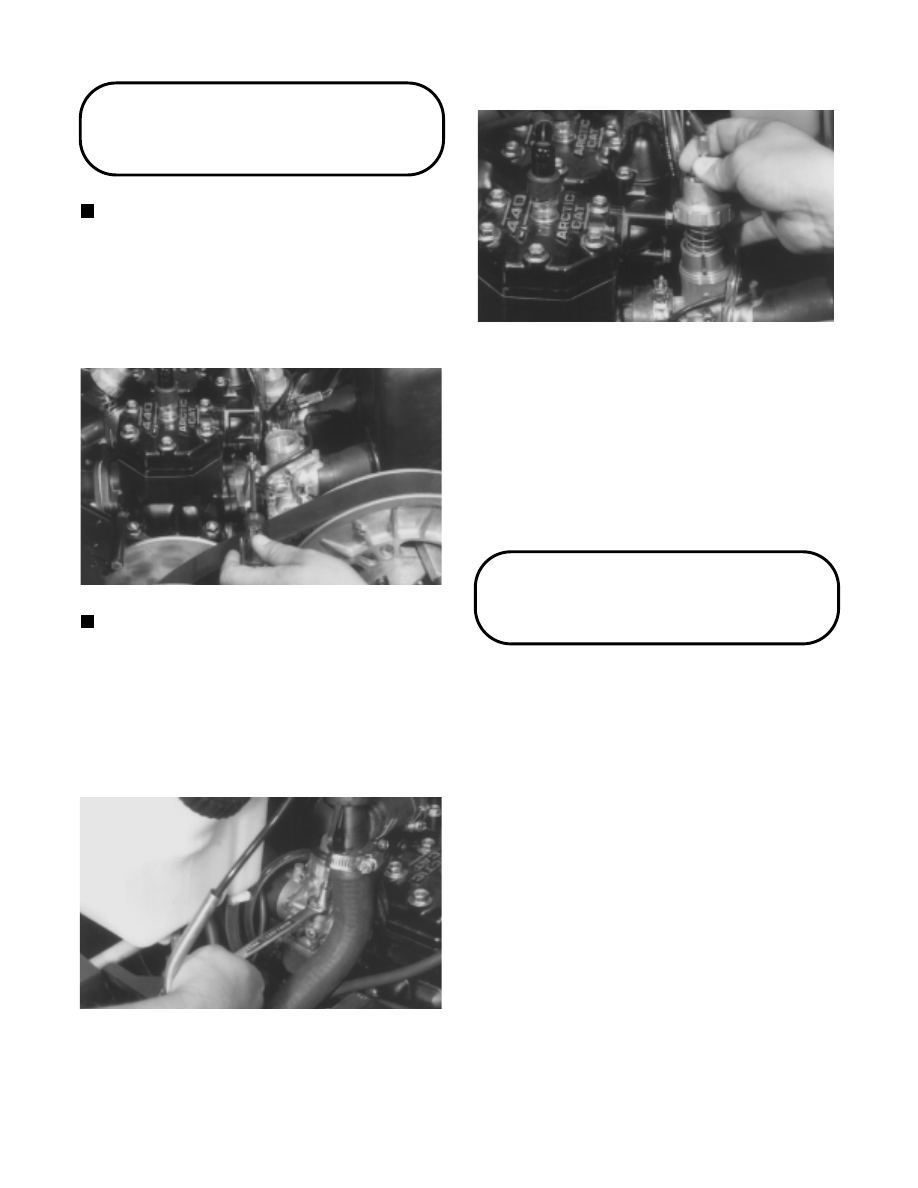

1. Place the carburetor into position in the flange and

air-intake silencer  boot; then tighten the  flange
clamp making sure the carburetor is level. Do not
over-tighten the flange clamp as it will damage the
carburetor flange.

Fig. 4-70

AH103

NOTE: Slide the carburetor into the air-intake

silencer boot; then slide  the carburetor into  the
flange.

2. Connect the fuel hose to the carburetor inlet fitting.

3. Thread the brass choke-cable housing into  the

carburetor making sure the washer is properly
positioned and tighten securely.

Fig. 4-71

AH099

4. Place the piston valve into position making sure the

full-length groove in the piston valve is aligned
with the pin in the mixing chamber bore.

Fig. 4-72

AH100

5. Secure the mixing body top by tightening the screw

and lock washer making sure the mixing body top
plate is properly positioned.

6. If applicable, connect the safety switch harness to

the main wiring harness.

7. Turn the fuel shut-off valve to the OPEN position.

8. Adjust the carburetors (see appropriate Adjusting

Carburetors in this sub-section).

Installing Carburetors

(TM-Style)

1. Prior to installing the carburetors, the carburetor

t h r o t t l e

va l ve s

m u s t

b e

c h ec ke d

f o r

synchronization.

A. With the throttle in the idle position, select a small

drill bit that will just fit under the cutaway of the
fixed throttle valve.

B. Using the same drill bit, check the clearance under

the adjustable throttle valve cutaway. If clearance
is different from the first carburetor checked,
adjust the throttle valve by loosening the lever ring
locking screw; then using an open-end wrench,
rotate  the synchronizing nut  in either direction
until the clearance is the same as the first
carburetor checked.
