Snowmobile Arctic Cat (2000 year). Manual - part 4

mm

in.

mm

in.

mm

in.

mm

in.

mm

in.

.01

.00039

.41

.01614

.81

.03189

21

.82677

61

2.40157

.02

.00079

.42

.01654

.82

.03228

22

.86614

62

2.44094

.03

.00118

.43

.01693

.83

.03268

23

.90551

63

2.48031

.04

.00157

.44

.01732

.84

.03307

24

.94488

64

2.51968

.05

.00197

.45

.01772

.85

.03346

25

.98425

65

2.55905

.06

.00236

.46

.01811

.86

.03386

26

1.02362

66

2.59842

.07

.00276

.47

.01850

.87

.03425

27

1.06299

67

2.63779

.08

.00315

.48

.01890

.88

.03465

28

1.10236

68

2.67716

.09

.00354

.49

.01929

.89

.03504

29

1.14173

69

2.71653

.10

.00394

.50

.01969

.90

.03543

30

1.18110

70

2.75590

.11

.00433

.51

.02008

.91

.03583

31

1.22047

71

2.79527

.12

.00472

.52

.02047

.92

.03622

32

1.25984

72

2.83464

.13

.00512

.53

.02087

.93

.03661

33

1.29921

73

2.87401

.14

.00551

.54

.02126

.94

.03701

34

1.33858

74

2.91338

.15

.00591

.55

.02165

.95

.03740

35

1.37795

75

2.95275

.16

.00630

.56

.02205

.96

.03780

36

1.41732

76

2.99212

.17

.00669

.57

.02244

.97

.03819

37

1.45669

77

3.03149

.18

.00709

.58

.02283

.98

.03858

38

1.49606

78

3.07086

.19

.00748

.59

.02323

.99

.03898

39

1.53543

79

3.11023

.20

.00787

.60

.02362

1.0

.03937

40

1.57480

80

3.14960

.21

.00827

.61

.02402

1

.03937

41

1.61417

81

3.18897

.22

.00866

.62

.02441

2

.07874

42

1.65354

82

3.22834

.23

.00906

.63

.02480

3

.11811

43

1.69291

83

3.26771

.24

.00945

.64

.02520

4

.15748

44

1.73228

84

3.30708

.25

.00984

.65

.02559

5

.19685

45

1.77165

85

3.34645

.26

.01024

.66

.02598

6

.23622

46

1.81102

86

3.38582

.27

.01063

.67

.02638

7

.27559

47

1.85039

87

3.42519

.28

.01102

.68

.02677

8

.31496

48

1.88976

88

3.46456

.29

.01142

.69

.02717

9

.35433

49

1.92913

89

3.50393

.30

.01181

.70

.02756

10

.39370

50

1.96850

90

3.54330

.31

.01220

.71

.02795

11

.43307

51

2.00787

91

3.58267

.32

.01260

.72

.02835

12

.47244

52

2.04724

92

3.62204

.33

.01299

.73

.02874

13

.51181

53

2.08661

93

3.66141

.34

.01339

.74

.02913

14

.55118

54

2.12598

94

3.70078

.35

.01378

.75

.02953

15

.59055

55

2.16535

95

3.74015

.36

.01417

.76

.02992

16

.62992

56

2.20472

96

3.77952

.37

.01457

.77

.03032

17

.66929

57

2.24409

97

3.81889

.38

.01496

.78

.03071

18

.70866

58

2.28346

98

3.85826

.39

.01535

.79

.03110

19

.74803

59

2.32283

99

3.89763

.40

.01575

.80

.03150

20

.78740

60

2.36220

100

3.93700

MM/IN. Conversion

Chart

1

1-9

Servicing Symbols

Listed in the table below are symbols indicating special
instructions and other important information necessary
for proper servicing. Please note the definition for each
symbol.   These   symbols   are   used throughout this
two-volume set.

SYMBOL

DESCRIPTION

Torque control required

243 - apply blue Loctite #243 (p/n 1048-028)
270 - apply green Loctite #270 (p/n 1048-030)

Lubricate with Arctic Cat 50:1 Injection Oil (p/n 0636-286)

Lubricate with Arctic Cat Low Temp Grease (p/n 0636-593)

3B - Three Bond Sealant (p/n 0636-070)
HT - High-Temp Sealant (p/n 0636-069)
AS - Anti-Seize Thread Compound (p/n 0678-146)

1-10

SECTION 2 — ENGINE

TABLE OF

CONTENTS

Engine

. . . . . . . . . . . . . . . . . . . . .

2-2

Removing Engine (Table of Contents) . . . . .

2-2

Disassembling Engine (Table of Contents) . . . 2-11
Cleaning and Inspecting Engine . . . . . . . . 2-44
Measuring Critical Components

. . . . . . . . 2-49

1999 Engine Specifications (60 cc) . . . . . . . 2-51
2000 Arctic Cat Engine Specifications . . . . . 2-52
Assembling Engine (Table of Contents)

. . . . 2-53

Assembly Schematics (Table of Contents) . . . 2-99
Installing Engine (Table of Contents) . . . . . 2-118
Troubleshooting Engine (Carbureted Models)

2-127

Troubleshooting Engine (EFI Models)

. . . . 2-131

Engine Information (Table of Contents) . . . . 2-135

2

2-1

Engine

This engine servicing section has been organized into
sub-sections which show a progression for the complete
servicing of the Arctic  Cat  engine. For consistency
purposes, this section shows a complete and thorough
progression; however, for efficiency it may be
preferable to remove the engine as a complete assembly,
to  remove and  disassemble only those components
which need to be addressed, and to service only those
components. The technician should use discretion and
sound judgment.

NOTE: Some photographs used in this section

are used for clarity purposes only and are not
designed to depict actual conditions.

Removing Engine

Table of Contents

60 cc Model . . . . . . . . . . . . . . . . . . . . 2-2
Twin F/C Models . . . . . . . . . . . . . . . . . 2-3
440 LC/500/580/600 Twin/700 cc Models

. . . . 2-5

550 cc Models . . . . . . . . . . . . . . . . . . 2-7
Triple Models . . . . . . . . . . . . . . . . . . . 2-9

Removing Engine

(60 cc Model)

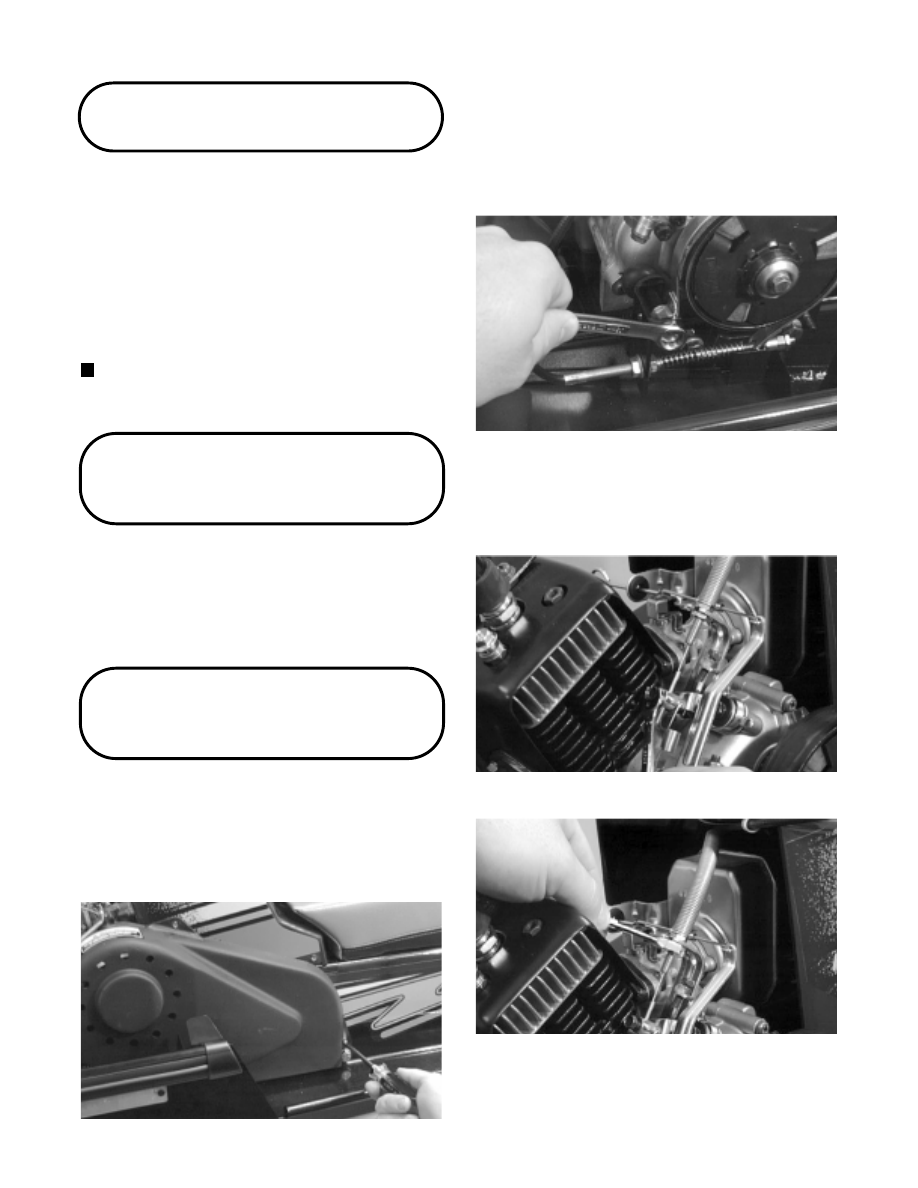

1. Remove the cap screw securing the hood cable to

the engine.

2. Remove the two sheet metal screws securing the

chain guard to the console and tunnel.

Fig. 2-1

A940

3. Disconnect the connecting link in the drive chain;

then remove the drive chain.

4. Remove the cap screw and rubber mount securing

the brake band  to the brake assembly bracket.
Account for a spacer and a washer.

Fig. 2-2

A951

5. Remove the brake band assembly.

6. Loosen the throttle cable set screw; then loosen the

throttle cable jam nut and remove the throttle cable.

Fig. 2-3

A954

Fig. 2-4

A953

7. Disconnect  the  engine wiring harness from the

main wiring harness.

2-2
