Снегоходы Ski-Doo серии REV G4 Utility ACE. Руководство по эксплуатации (2020 год) - часть 16

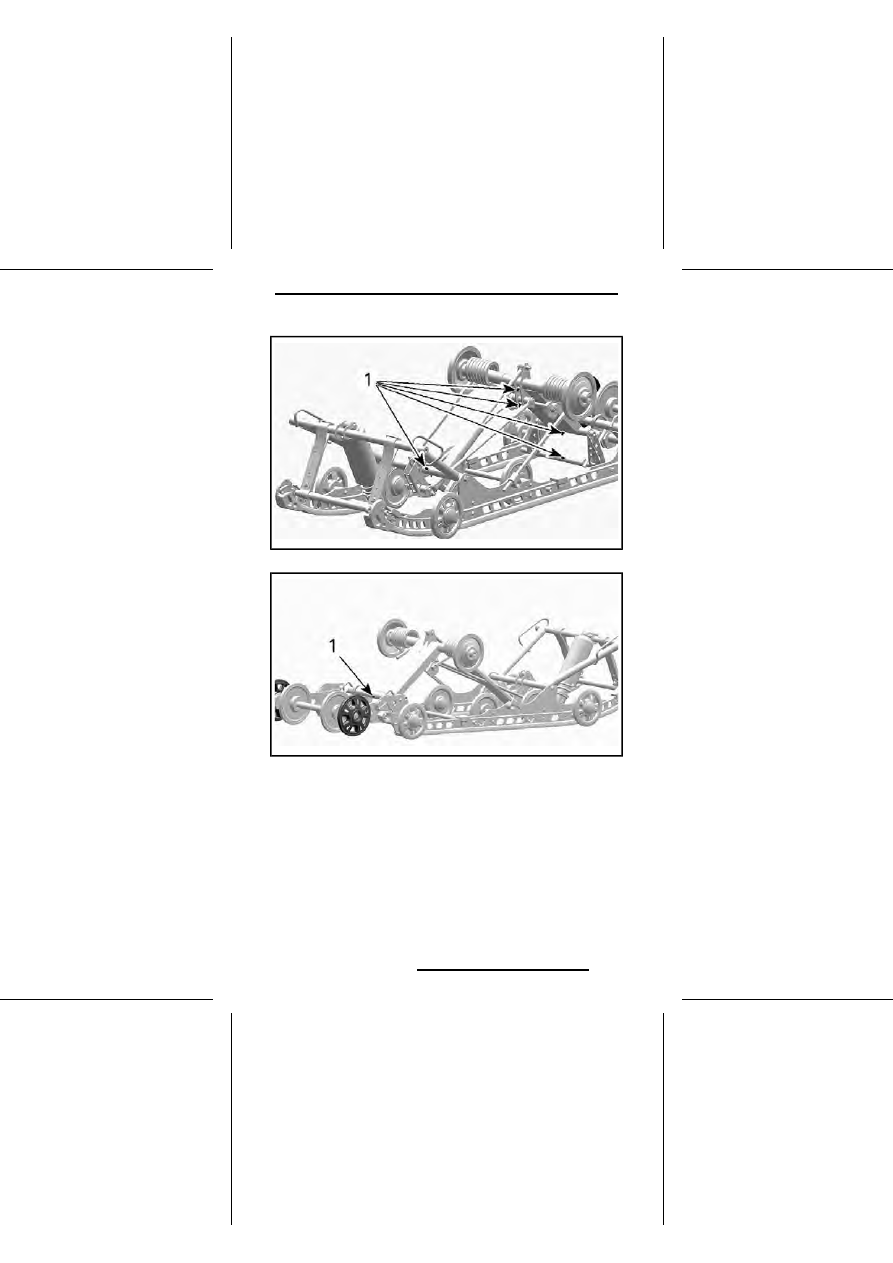

Пресс-масленки

Проверка состояния рулевого управления и
передней подвески

Визуально проверьте затяжку крепёжных элементов рулевого управления
и передней подвески (шаровые опоры и шаровые шарниры рычагов и тяг
рулевого привода, болты шарнирного крепления, болты крепления лыж и
цапф лыж, и т. д.). При необходимости обратитесь к авторизованному дилеру
Ski-Doo.

239

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных вставок коньков. При обнару-
жении признаков износа обратитесь к авторизованному дилеру Ski-Doo.

ПРЕДУПРЕЖДЕНИЕ

Сильно изношенные лыжи и/или коньки ухудшают управляе-
мость снегохода.

предохранителям;

Доступ к блоку предохранителей

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

Расположение предохранителей

ТИПОВОЙ ВАРИАНТ — БЛОК ПРЕДОХРАНИТЕЛЕЙ

Снимите крышку держателя предохранителя

240

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Expedition LE и SE

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

5 А

Часы/Пуск/Реле

20 A

Фары

10 А

Задний

фонарь/Тормоза/РАС

10 А

Модуль ЕСМ /

РЧ-система /

Лямбда-зонд / Датчик

положения

распредвала

10 А

Топливный

насос/Стартер

15 A

Вентилятор

15 A

Доп. оборудование

15 A

Комбинация приборов

15 A

Пневмоподвеска (ACS)

30 A

Реверс (RER)

F10

ИДЕНТИФИКАЦИЯ РЕЛЕ

Главное реле

RY1

Реле фар/переднего хода

RY2

Вентилятор

RY3

RY4

Доп. оборудование

RY5

Световые приборы

RY6

241

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Expedition Sport

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

5 А

Часы/Реле

15 A

Доп. оборудование

10 А

Задний

фонарь/Тормоза/РАС

10 А

Модуль ЕСМ /

РЧ-система /

Лямбда-зонд / Датчик

положения

распредвала

10 А

Топливный

насос/двигатель

15 A

Комбинация приборов

15 A

Вентилятор

20 A

Фары

F10

Главное реле

RY1

Вспомогательное реле

RY2

Реле вентилятора

RY3

Реле освещения

RY4

Проверка предохранителя

Проверьте и, при необходимости, замените предохранитель.
Извлеките предохранитель из держателя. Проверьте, не оплавлена ли его
нить.

242

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

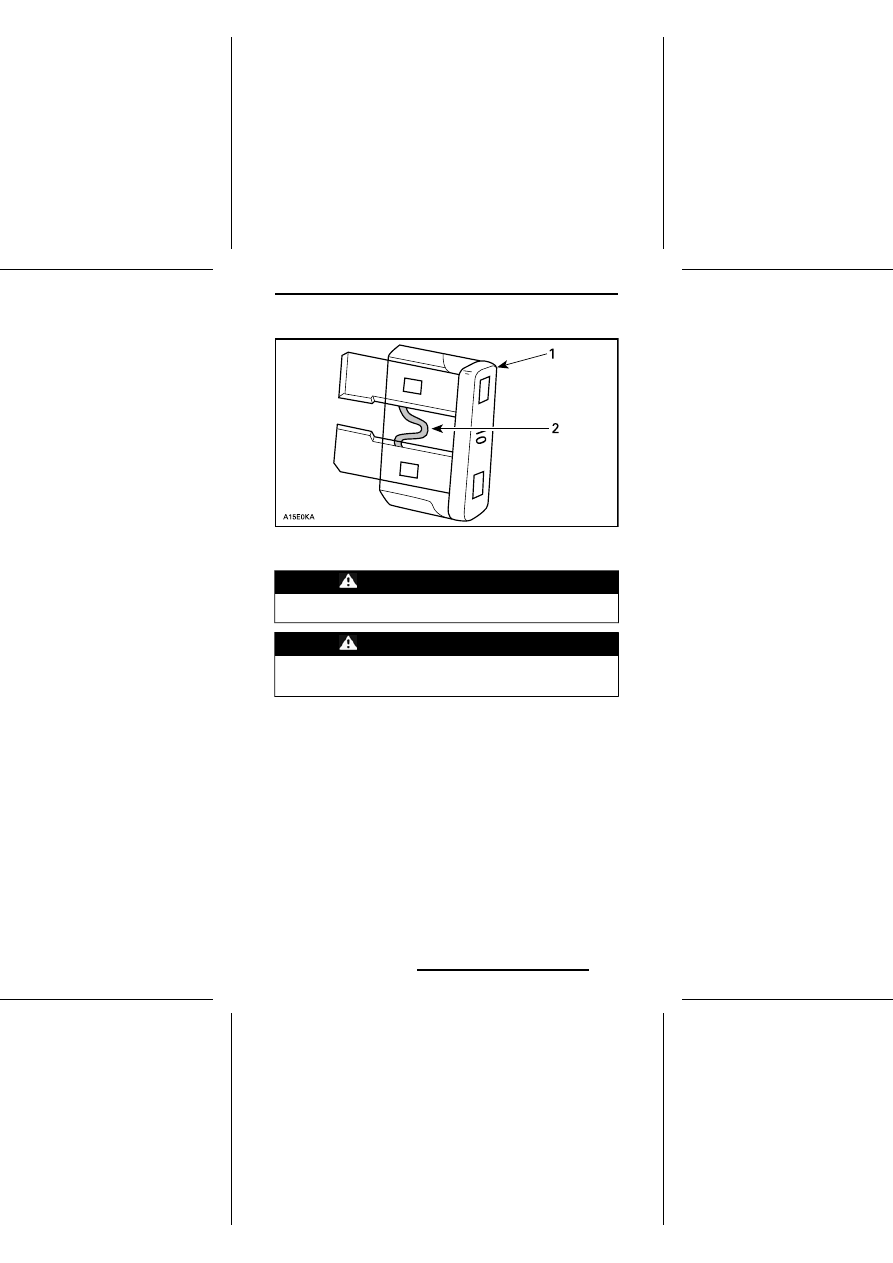

Предохранитель

Проверить, не расплавлена ли нить

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать предохранитель с более высоким
номиналом.

ПРЕДУПРЕЖДЕНИЕ

В случае перегорания предохранителя, прежде чем запускать
двигатель, найдите и устраните причину неисправности.
Обратитесь к авторизованному дилеру Ski-Doo.

Головное освещение

Замена лампы фары

Откройте багажное отделение.

243

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

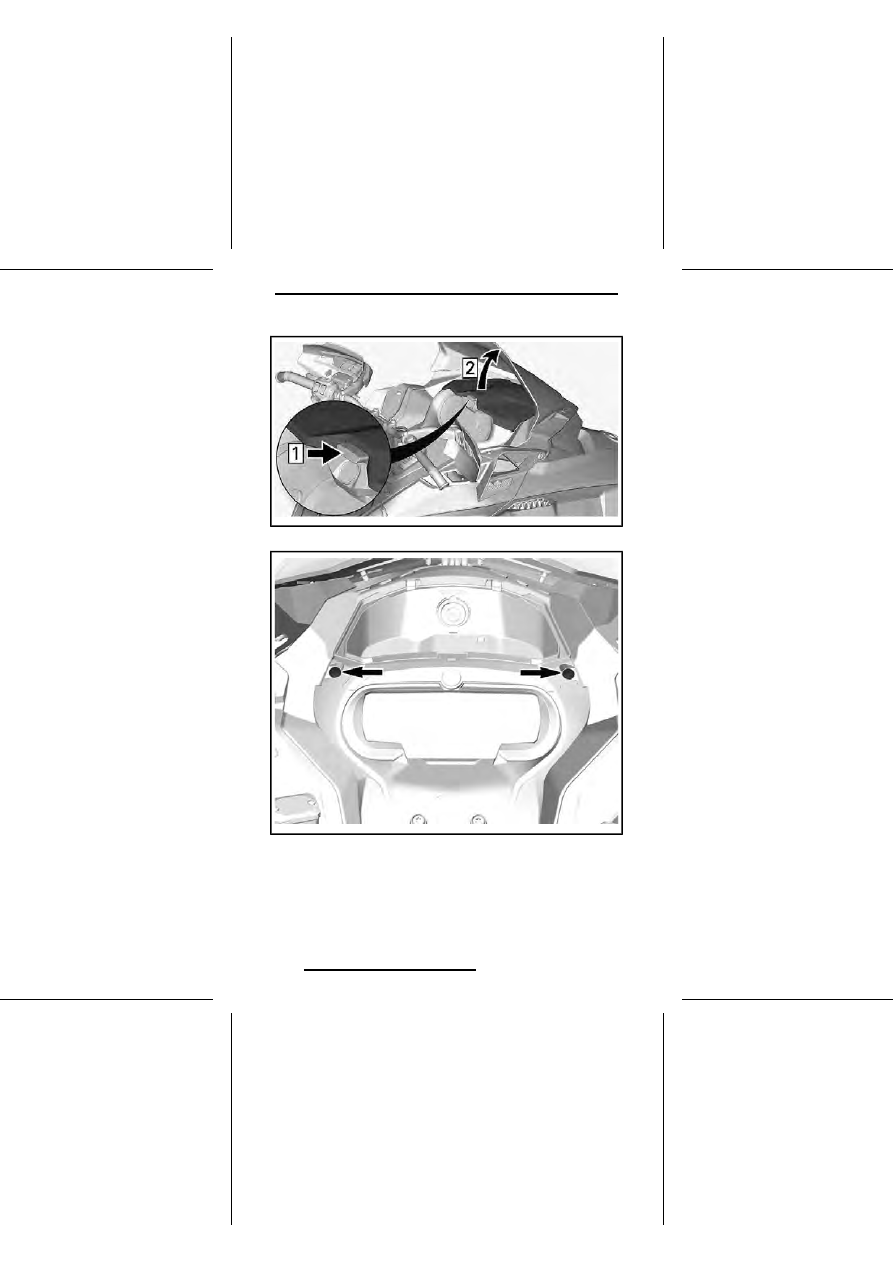

Отверните болты крепления опоры приборной панели.

Поднимите переднюю часть опоры приборной панели, а затем сместите
ее вперед, чтобы снять.

244

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

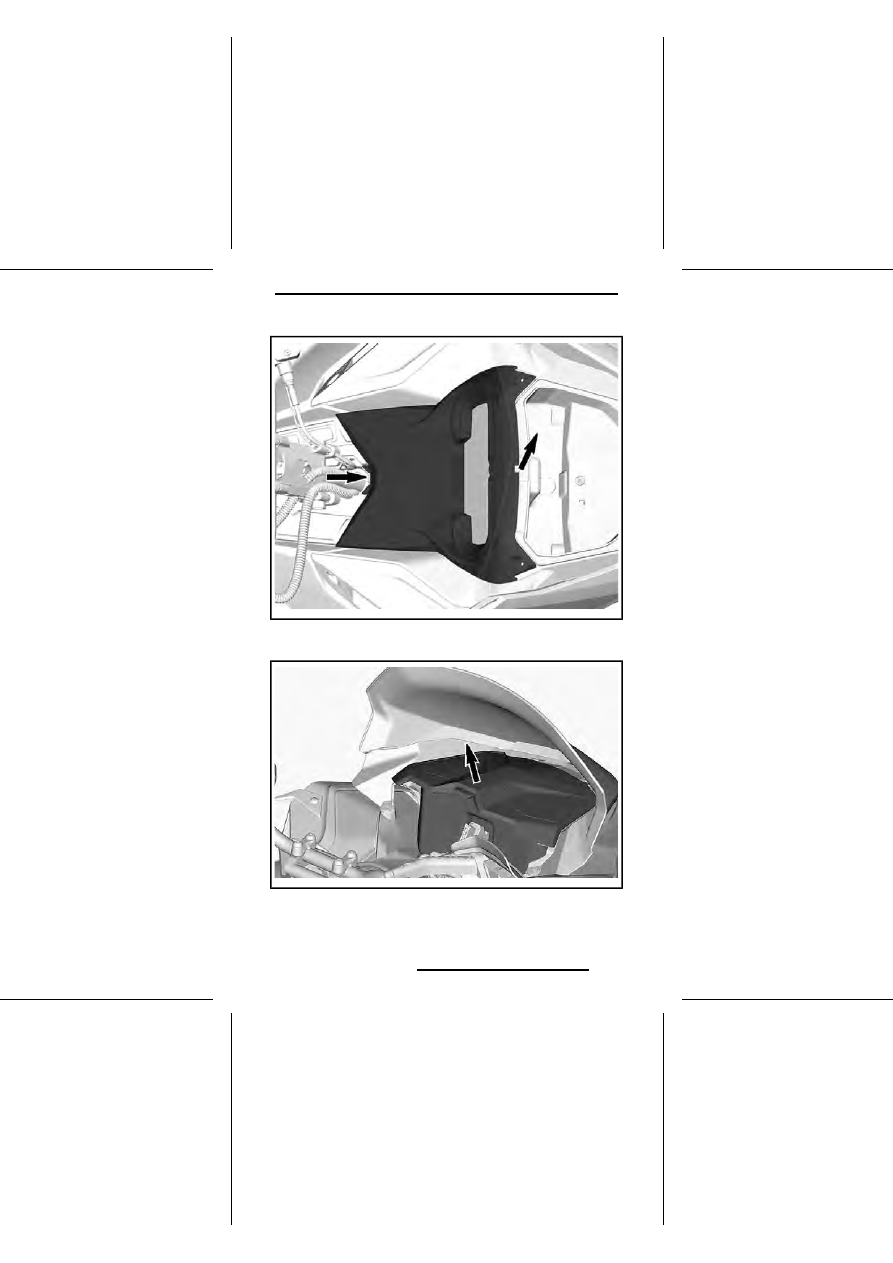

Отведите опору приборной панели в сторону.

Снимите багажное отделение.

Отсоедините MAPTS и разъем лампы.

245

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

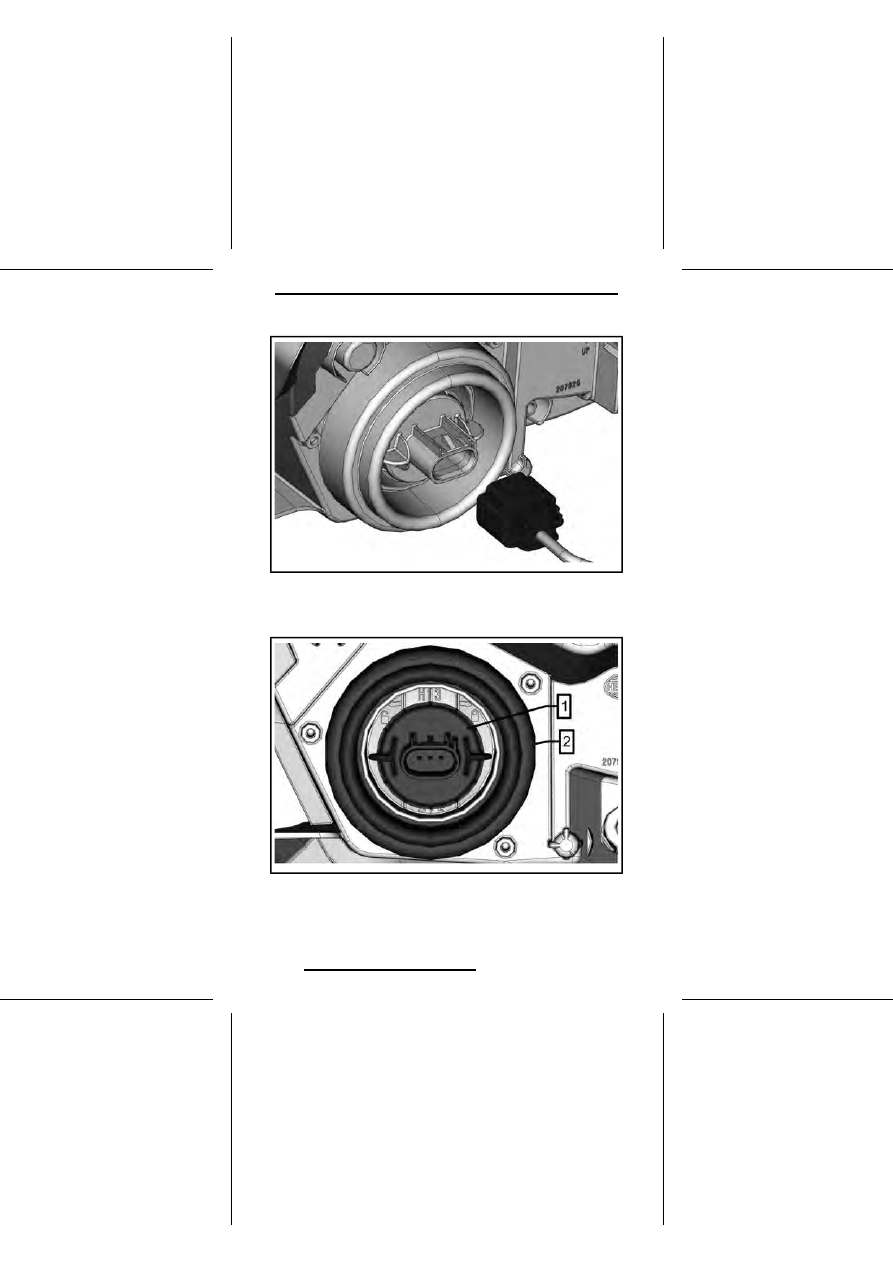

Освободите лампу, повернув ее против часовой стрелки.

Извлеките лампу.

ПРИМЕЧАНИЕ:

Убедитесь, что уплотнение лампы осталось на месте.

Лампа

Уплотнение лампы

Установите лампу в последовательности, обратной снятию.

246

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Во избежание сокращения срока службы гало-

генных ламп не касайтесь пальцами стеклянной колбы лампы.
Если вы дотронулись до стеклянной колбы, очистите ее изо-
пропиловым спиртом, который не оставляет пленку на стекле.

Убедитесь, что фары функционируют нормально.

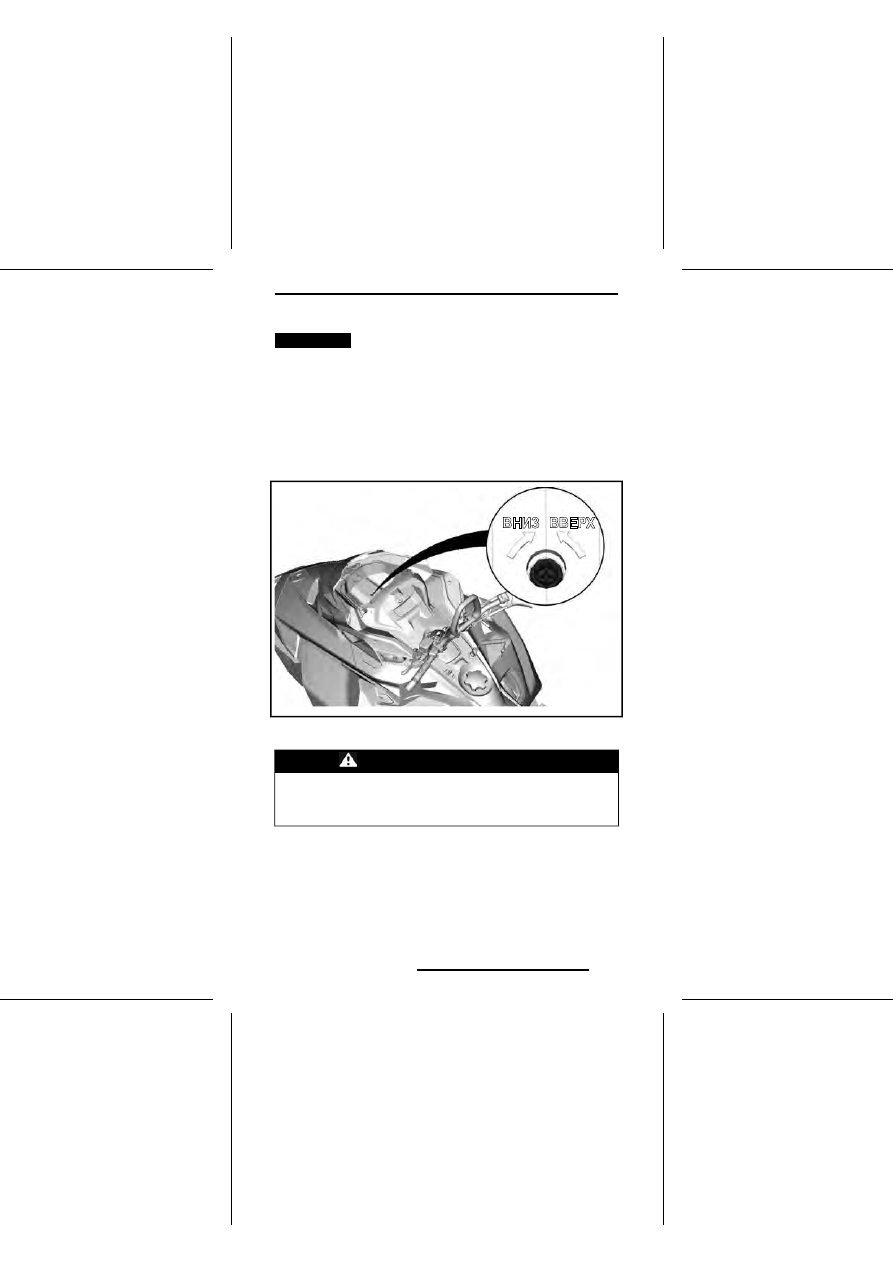

Регулировка головной оптики

Откройте багажное отделение, см.

ПЕРЕДНЕЕ БАГАЖНОЕ ОТДЕЛЕНИЕ.

Вращайте регулировочный винт при помощи подходящей отвёртки, чтобы
добиться необходимого расположения пучка света фар.

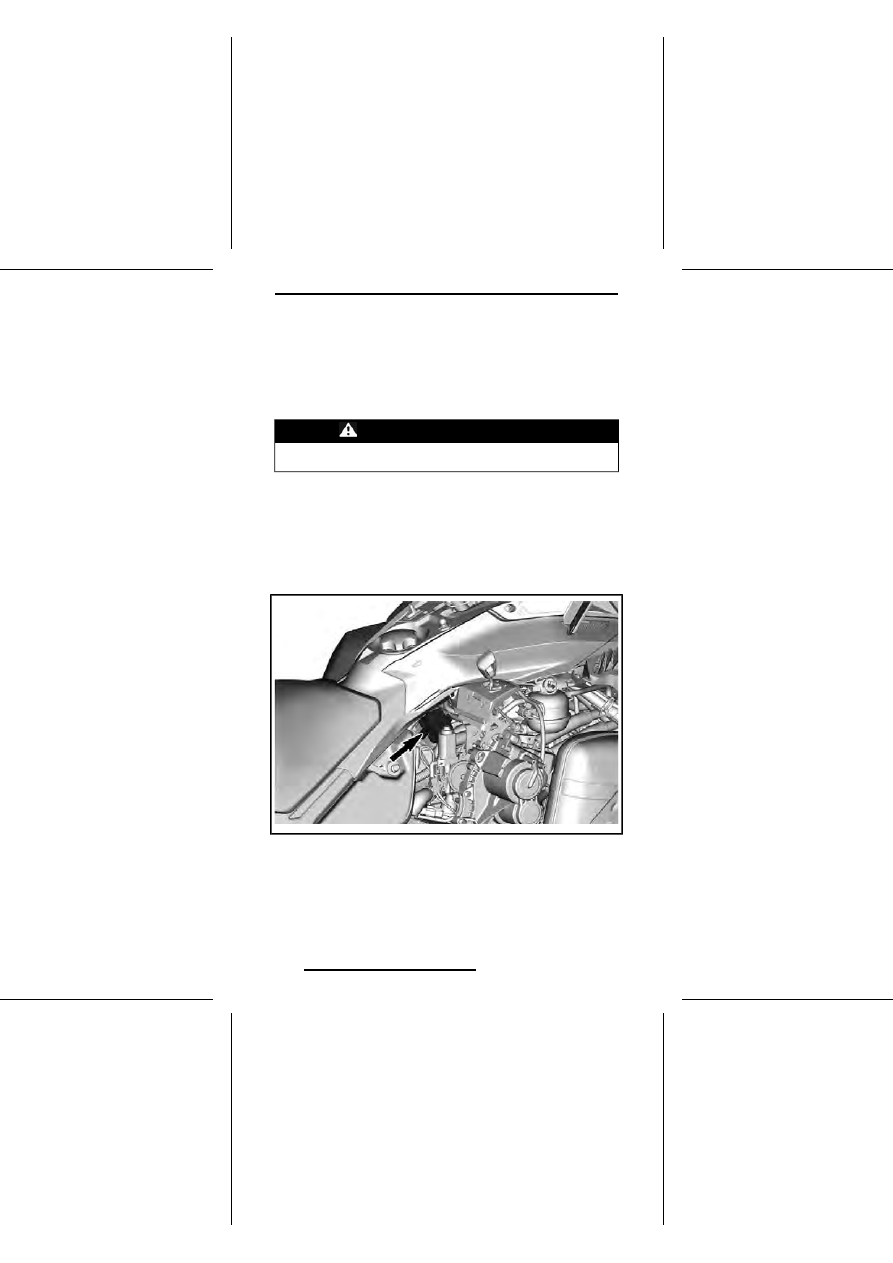

Снятие аккумуляторной батареи

ПРЕДУПРЕЖДЕНИЕ

ЧЕРНЫЙ (–) провод аккумуляторной батареи всегда необхо-
димо отсоединять первым и подсоединять последним. Нико-
гда не заряжайте и не подзаряжайте батарею, установленную
на машине.

Expedition Sport

Отсоедините подогрев рукояток пассажирских поручней.

Снимите сиденье и спинку.

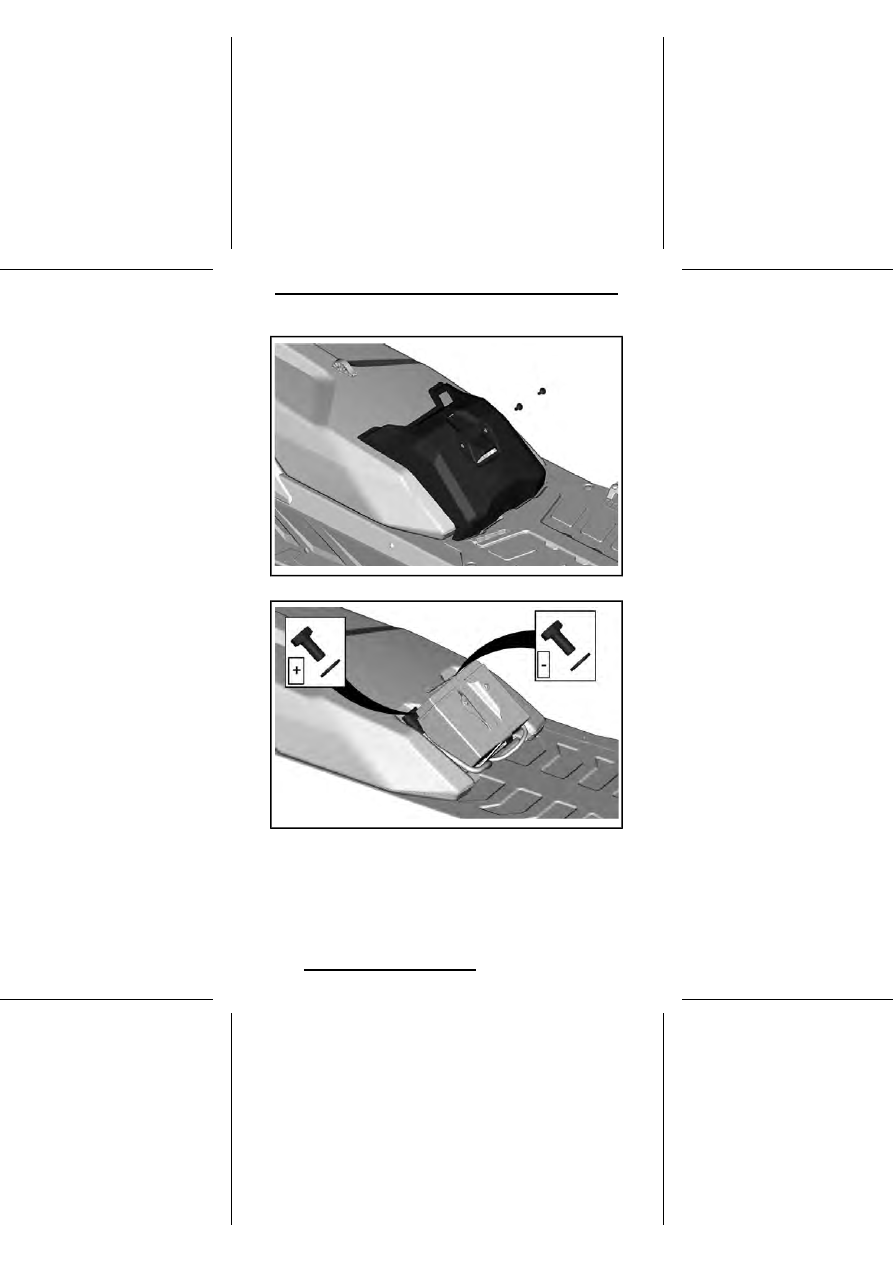

Снимите крышку батарейного отсека.

247

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Отсоедините сначала отрицательную, затем положительную клеммы.

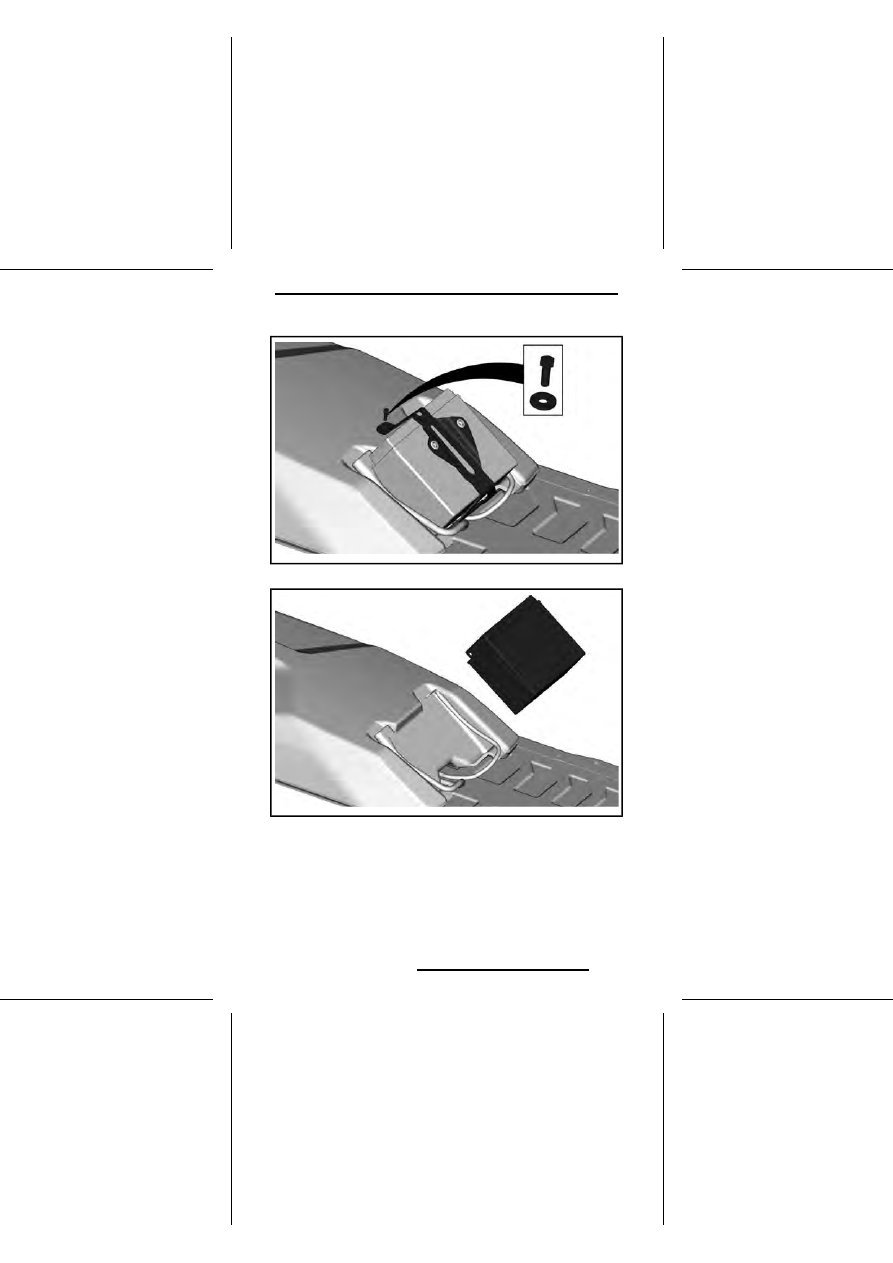

Снимите кронштейн аккумуляторной батареи.

248

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Снимите аккумуляторную батарею.

Expedition LE и SE

Снимите пассажирское сиденье и спинку.

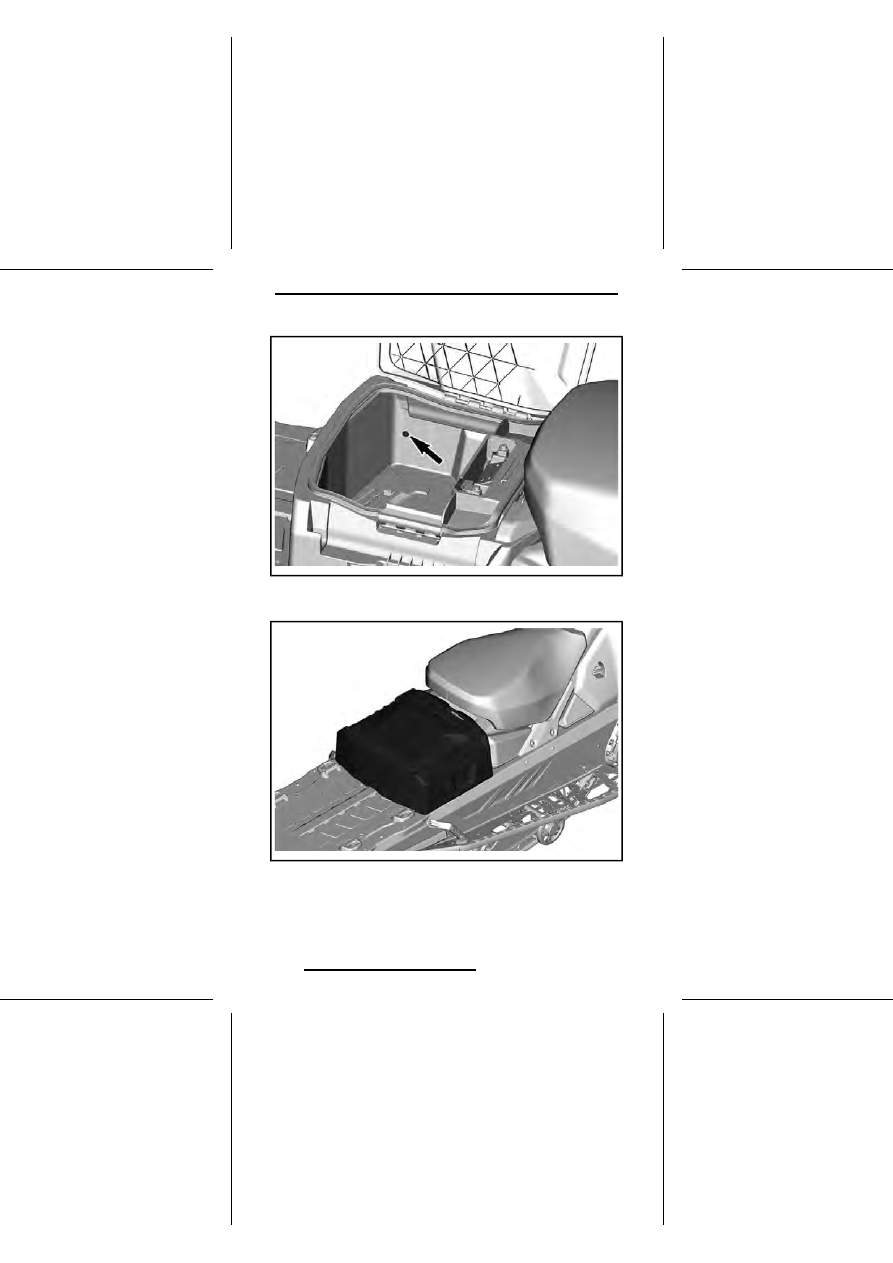

Откройте багажный кофр, снимите крышку аккумуляторной батареи и
выверните все болты крепления.

249

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПОКАЗАН ЛЕВЫЙ БОЛТ

Снимите багажный кофр.

Отсоедините сначала отрицательную, затем положительную клеммы.

250

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

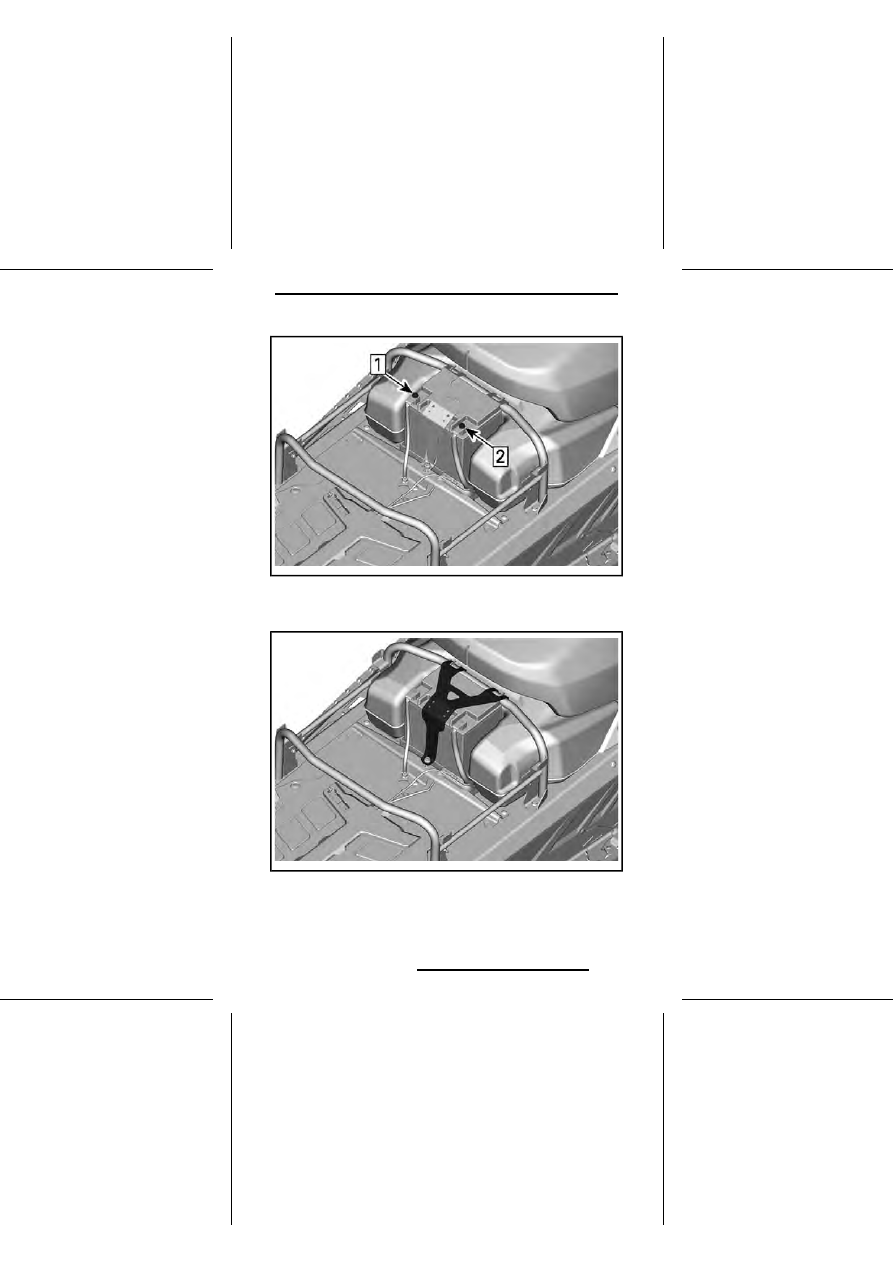

Шаг 1:

Отсоедините отрицательную клемму

Шаг 2:

Отсоедините положительную клемму

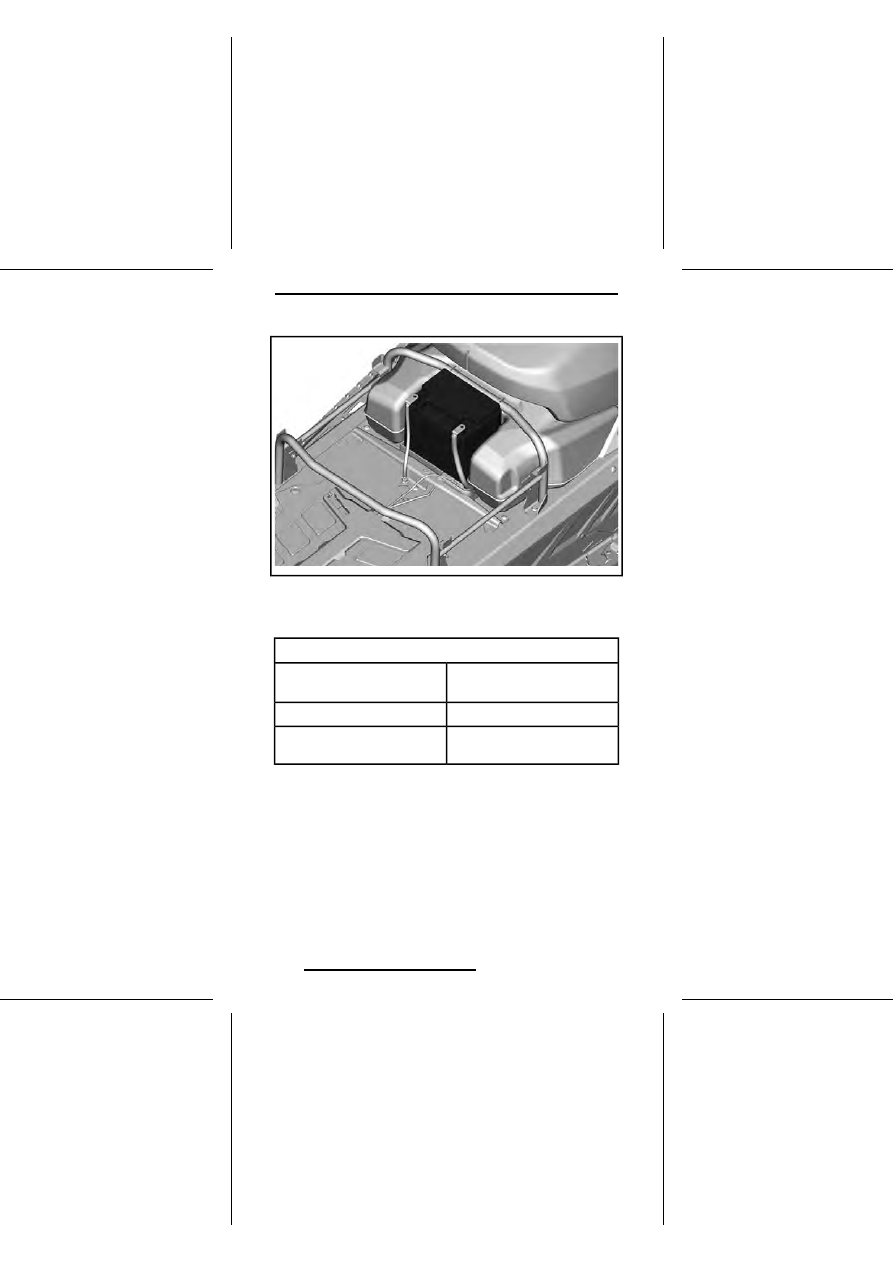

Снимите кронштейн аккумуляторной батареи.

Снимите аккумуляторную батарею.

251

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Установка аккумуляторной батареи

Установка выполняется в порядке обратном снятию. Обратите внимание
на следующее.

МОМЕНТ ЗАТЯЖКИ

10 H•M ± 2 H•M

Клеммы аккумуляторной батареи

(положительная и отрицательная)

7 H•M ± 1 H•M

Кронштейн аккумуляторной батареи

7 H•M ± 1 H•M

Винты крепления крышки

аккумуляторной батареи

Установите на место сидение, спинку и багажный кофр, если есть.

252

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

УХОД ЗА СНЕГОХОДОМ

Обслуживание после поездки

Удалите снег и лёд с задней и передней подвесок, гусеницы, рулевого
привода и лыж.

ПРЕДУПРЕЖДЕНИЕ

Не вставайте перед снегоходом, а также не производите ни-
каких действий с гусеницей или задней подвеской, не убедив-
шись, что колпачок шнура безопасности снят с выключателя
двигателя.

Оставляя снегоход на ночь (или на более длительное время), накройте его
чехлом. Это защитит снегоход от обмерзания и позволит надолго сохранить
его привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применением мягкого моющего средства. Исполь-
зуйте только салфетку из микроволокна.

ВНИМАНИЕ

Для мойки мотовездехода не используйте моеч-

ные аппараты высокого давления.

ПОДАВАЙТЕ ВОДУ

ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ (как в садовом шланге).

ВНИМАНИЕ

Никогда не используйте для очистки пластмас-

совых деталей чистящее средство для тормозов и деталей
XPS, а также любые чистящие средства на нефтяной основе.

Не совместимые очистители

НЕ СОВМЕСТИМЫЕ ОЧИСТИТЕЛИ

ТИП МАТЕРИАЛА

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ ТОРМОЗОВ И

ДЕТАЛЕЙ, А ТАКЖЕ ЛЮБЫЕ ЧИСТЯЩИЕ

СРЕДСТВА НА НЕФТЯНОЙ ОСНОВЕ

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

Совместимые очистители

ЧИСТЯЩЕЕ СРЕДСТВО

ТИП МАТЕРИАЛА

Мыльная вода

Чистящий и полирующий аэрозоль XPS

Универсальное чистящее средство XPS

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

Для ознакомления с дополнительной информацией о продуктах посетите
веб-сайт продуктов XPS по адресу www.xpslubricants.com

253

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более чем на три
месяца (например, летом), необходимо подготовить его к хранению.

ХРАНЕНИЕ

Очистить снегоход

Добавить в топливо стабилизатор, следуя указаниям, предоставленным
производителем препарата.
После добавления препарата в топливо запустить двигатель.

Выполнить подготовку двигателя к хранению.

Смазать механизм рычага тормоза.

Смазать заднюю подвеску

Во время хранения аккумуляторная батарея должна быть полностью
заряжена. Заряжайте аккумуляторную батарею не реже одного раза в
месяц.

Заткнуть глушитель ветошью.

Приподнять заднюю часть снегохода, чтобы гусеница не касалась опорной
поверхности. Не ослаблять натяжение гусеничной ленты.

ОСТОРОЖНО!

Подъем снегохода осуществляйте с помощью

специальных приспособлений или пригласите помощника.
Если подъем снегохода осуществляется без применения
специальных технических средств, практикуйте правильную
технику подъёма, используйте преимущественно силу ног. Не
поднимайте заднюю часть снегохода, если у вас для этого
недостаточно сил.

ВНИМАНИЕ

Снегоход должен храниться в сухом прохладном

месте, накрытый непрозрачным чехлом. Это позволит защи-
тить пластмассовые детали и лакокрасочное покрытие от
грязи и воздействия солнечных лучей.

ВНИМАНИЕ

Прежде чем приступить к выполнению процедуры

смазки двигателя, необходимо добавить стабилизатор топлива,
чтобы защитить компоненты системы подачи топлива от обра-
зования лаковых отложений.

254
