Регулировки передней подвески

Регулировка ширины лыжной колеи (если есть)

Предусмотрена возможность регулировки ширины лыж (2 положения).
Чтобы установить более узкую колею лыж, установите проставки с внутрен-
них сторон стоек лыж.
Чтобы установить широкую колею, установите проставки с наружной стороны
стоек лыж.
Регулировка ширины колеи лыж осуществляется в следующей последова-
тельности:
1.

Поднимите переднюю часть снегохода.

Выверните болт крепления лыжи.

Установите регулировочную втулку в необходимое положение, см. ри-
сунок.

ПРЕДУПРЕЖДЕНИЕ

Выполните аналогичную операцию для другой лыжи.

191

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ЛЕВАЯ СТОРОНА

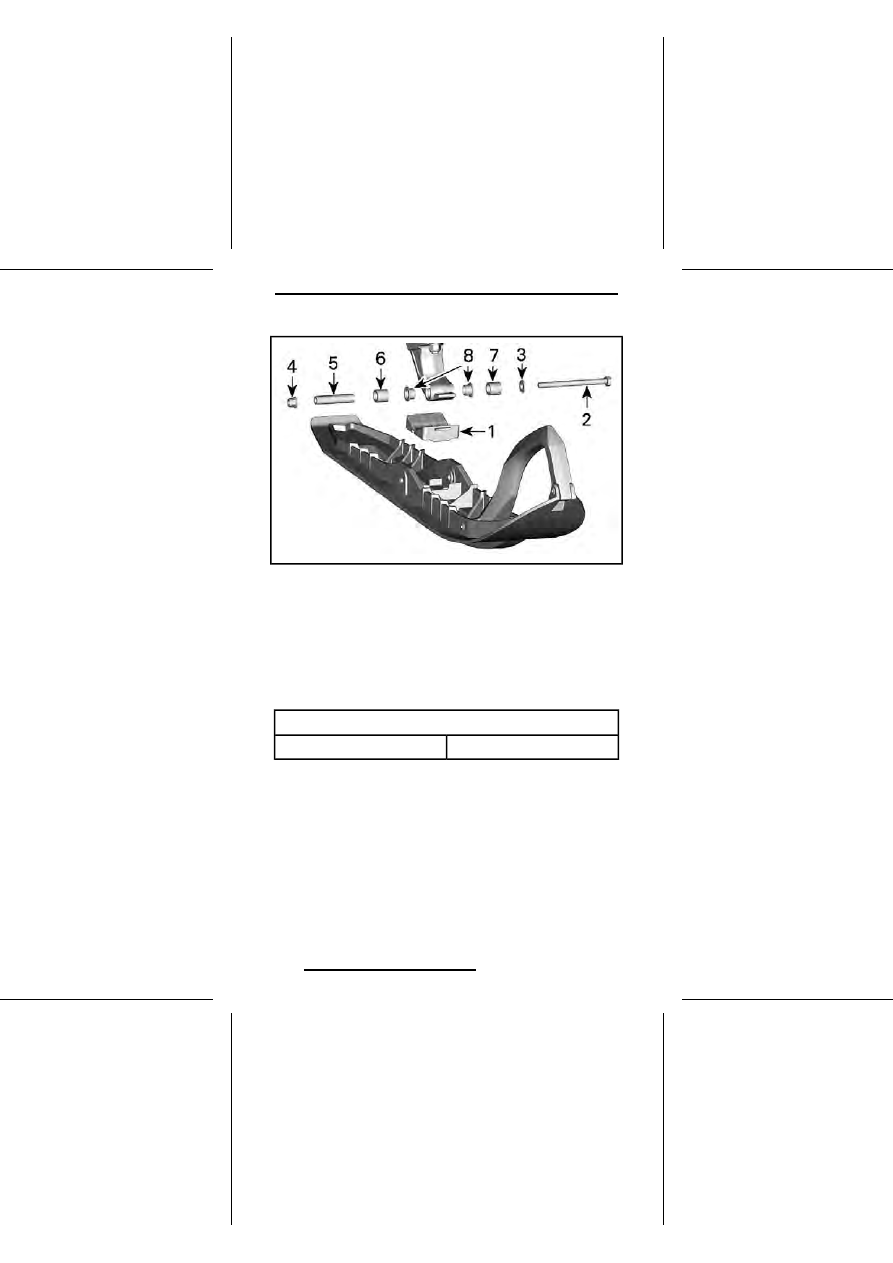

1. Упор лыжи
2. Болт M10×130
3. Плоская шайба M10
4. Гайка с фланцем М10
5. Ось лыжи
6. Узкая колея
7. Широкая колея

Затяните гайку с указанным моментом.

МОМЕНТ ЗАТЯЖКИ

48 H•M ± 6 H•M

Гайка лыжи

Передние пружины

Преднатяг передних пружин оказывает влияние на жёсткость передней
подвески.
Преднатяг передних пружин также оказывает влияние на управляемость.

192

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ СИСТЕМЫ

ВАШИ ДЕЙСТВИЯ

Более жёсткая передняя подвеска

Увеличение предварительного
натяжения

Выше передняя часть снегохода

Более точное управление

Улучшение демпфирования
неровностей

Более мягкая передняя подвеска

Уменьшение предварительного
натяжения

Ниже передняя часть снегохода

Усилия на руле уменьшаются

Ухудшение демпфирования
неровностей

ТИП КУЛАЧКА

Уменьшить предварительный натяг

Увеличить предварительный натяг

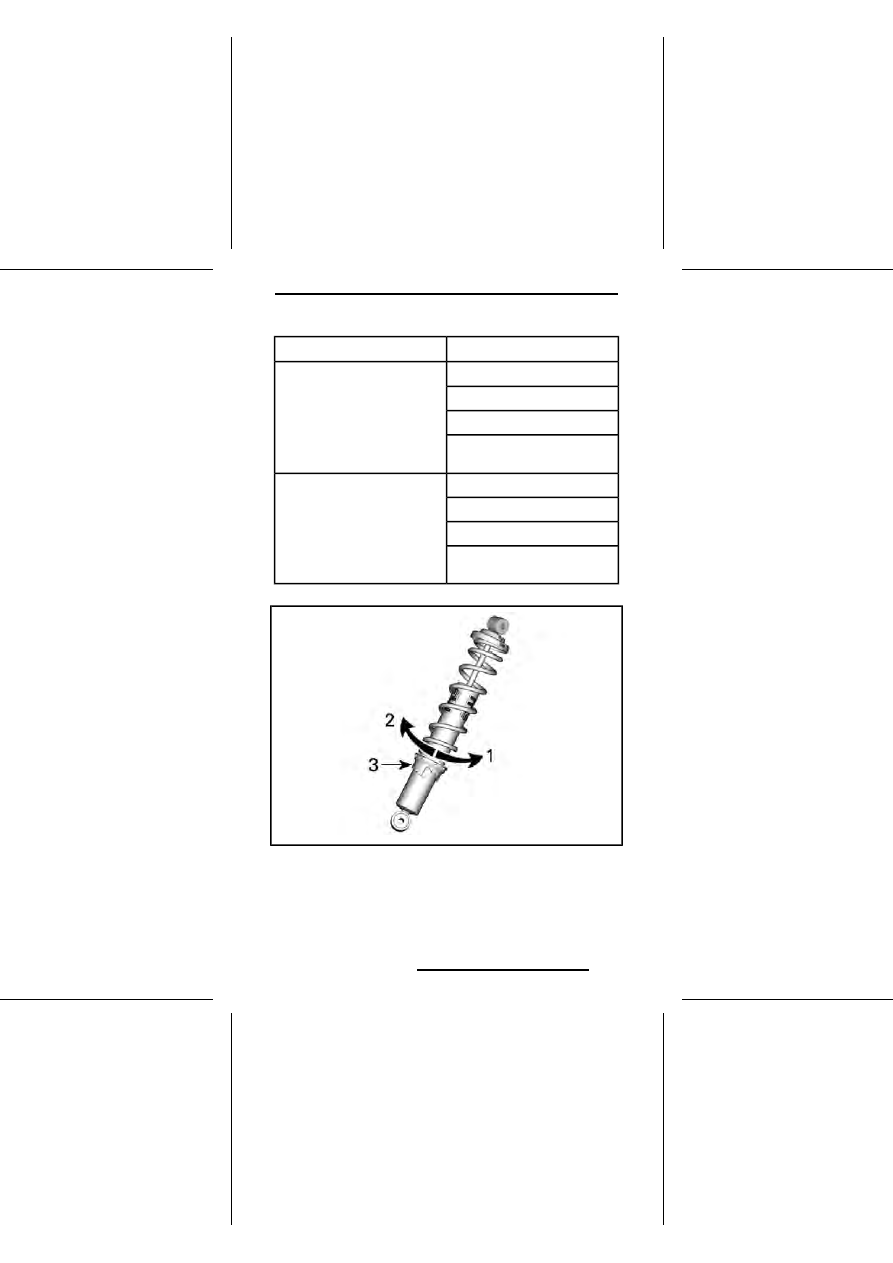

Кулачок регулировки предварительного натяжения пружины

193

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

Советы по настройке подвески снего-
хода в зависимости от условий эксплу-
атации

МЕТОДЫ УСТРАНЕНИЯ

ПРОБЛЕМА

Проверить регулировку лыж.

Уменьшите предварительное
натяжение пружины передней
подвески.

Увеличьте предварительное натяжение
центральной пружины.

Уменьшите предварительное
натяжение задней пружины.

«Рысканье» передней

подвески

Уменьшите предварительное
натяжение пружины передней
подвески.

Увеличьте предварительное натяжение
центральной пружины.

При движении с постоянной

скоростью рулевое

управление затруднено

Установите соединительные блоки в
более низкое положение

Уменьшите предварительное
натяжение задней пружины.

Увеличьте длину ленточного
ограничителя.

Рулевое управление

затруднено при ускорении

Установите соединительные блоки в
более высокое положение.

Уменьшить длину ленточного
ограничителя.

Увеличьте предварительное натяжение
задней пружины.

При ускорении или

прохождении поворота лыжи

снегохода поднимаются

слишком высоко

Уменьшите предварительное
натяжение задней пружины.

Уменьшите демпфирование сжатия
(если предусмотрена такая
возможность).

Задняя подвеска кажется

слишком жёсткой

194

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

МЕТОДЫ УСТРАНЕНИЯ

ПРОБЛЕМА

Увеличьте предварительное натяжение
задней пружины.

Задняя часть снегохода

кажется слишком мягкой

Увеличить демпфирование сжатия
(если предусмотрена такая
возможность).

Увеличьте предварительное натяжение
задней пружины.

Увеличьте предварительное натяжение
центральной пружины.

Увеличьте длину ленточного
ограничителя.

Увеличить демпфирование сжатия
(если предусмотрена такая
возможность).

Частые «пробои» задней

подвески

Уменьшите предварительное
натяжение центральной пружины.

Увеличьте предварительное натяжение
задней пружины.

Увеличьте предварительное натяжение
пружины передней подвески.

Уменьшить длину ленточного
ограничителя.

Создается впечатление, что

снегоход поворачивается

вокруг своего центра

Установите соединительные блоки в
более низкое положение

Увеличьте длину ленточного
ограничителя.

Сильная пробуксовка

гусеницы в начале

движения.

Установите расширители лыж.

Лыжи проваливаются в

глубоком снегу

195

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ТРАНСПОРТИРОВКА СНЕГОХОДА

Проверьте плотность затяжки крышек масляного резервуара и топливного
бака.
Прицеп с наклоняемой платформой, на котором вы собираетесь перевозить
свою машину, необходимо оборудовать подъёмным механизмом. Как бы
просто это не казалось, не загоняйте снегоход на платформу своим ходом.
Это часто заканчивается авариями и несчастными случаями. С помощью
строп надёжно закрепите снегоход (спереди и сзади) на платформе транс-
портного средства. Не пренебрегайте креплением даже при перевозке на
близкое расстояние. Проверьте надёжность крепления всех приборов и
оборудования. Накройте снегоход чехлом, чтобы дорожная грязь не повре-
дила его механизмы.
Оборудование прицепа должно отвечать требованиям, предъявляемым к
перевозочным средствам в вашем регионе. Убедитесь в надёжности буксир-
ной сцепки и цепей, проверьте функционирование тормозов, сигналов по-
ворота и габаритных огней.

ПРЕДУПРЕЖДЕНИЕ

Не буксируйте снегоход, направленный в обратном направ-
лении. При буксировке снегохода, направленного в обратном
направлении, возможно повреждение и даже отрыв ветрового
стекла набегающими потоками воздуха.

196

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

197

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

Проведение регулярного технического обслуживания транспортного средства
является очень важным фактором для поддержания его в технически ис-
правном и безопасном для эксплуатации состоянии.
Регулярное техническое обслуживание не отменяет необходимость прове-
дения контрольного осмотра перед каждой поездкой.

ПРЕДУПРЕЖДЕНИЕ

Невыполнение или несвоевременное выполнение техниче-
ского обслуживания транспортного средства может сделать
его эксплуатацию небезопасной.

Регламент EPA — транспортные средства
для Канады и США

Ремонтная мастерская или выбранный владельцем
специалист может проводить техническое обслуживание,
замену, ремонт

приборов и систем снижения токсичности отработавших

газов. Данные указания не требуют деталей или обслуживания компании
BRP или авторизованного дилера Ski-Doo.
Несмотря на то, что авторизованный дилер Ski-Doo имеет глубокие техни-
ческие знания и инструменты для выполнения обслуживания вашего
транспортного средства, гарантийные обязательства в части, относящейся
к токсичности отработанных газов, не обязывают обращаться к авторизо-
ванному дилеру Ski-Doo или какой-либо другой организации, имеющей
коммерческие отношения с компанией BRP.
Владелец транспортного средства несет ответственность за его надлежащее
техобслуживание. Гарантийная рекламация может быть отклонена, если
неисправность возникла в результате неправильного технического обслу-
живания и нарушения правил эксплуатации со стороны владельца или во-
дителя.
Диагностика и ремонт по гарантийным претензиям к деталям системы сни-
жения токсичности отработанных газов должны выполняться авторизован-
ными дилерами Ski-Doo. За дополнительной информацией обратитесь к
главе

«ГАРАНТИЯ ПО НОРМАТИВАМ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

ГАЗОВ АГЕНТСТВА ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ США» в разделе
«ГАРАНТИЯ».
Использование топлива, с содержанием этилового спирта свыше 10%, может
повредить систему снижения токсичности отработанных газов. Даже если
доступно топливо с содержанием этилового спирта выше 10%, помните,
что использование на данном транспортном средстве топлива с содержа-
нием этилового спирта свыше 10% запрещено агентством по защите окру-
жающей среды США. Использование топлива, содержащего более 10%
этанола, может стать причиной повреждения компонентов системы снижения
токсичности.

198

ПЕРВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПЕРВЫХ 1500 км

Отрегулировать приводную цепь

Проверьте уровень масла в картере цепной передачи (при наличии).

Проверьте уровень масла в коробке передач (при наличии).

Отрегулировать натяжение и отцентровать гусеницу

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ КАЖДЫЕ

3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Выполнить все операции, приведенные в регламенте контрольного
осмотра снегохода перед поездкой

Проверить наличие кодов неисправностей

Зарядить аккумуляторную батарею

Отрегулировать приводную цепь

Проверьте натяжение, регулировку и центровку гусеницы (если
необходимо)

Проверить состояние тормозного шланга, накладок тормозных колодок
и тормозного диска

Проверить плотность охлаждающей жидкости

Проверить состояние ремня вариатора

Очистить ведущий шкив вариатора

Затянуть болт крепления ведущего шкива указанным моментом

Проверить состояние и очистить ведомый шкив вариатора

Проверить состояние уплотнений и прокладок двигателя

Смазать заднюю подвеску, если снегоход эксплуатируется в условиях
повышенной влажности (дождь, лужи)

Проверить состояние системы выпуска отработавших газов и убедиться
в отсутствии утечек

199

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ КАЖДЫЕ

3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Затянуть болты крепления выпускного коллектора указанным моментом

Проверить состояние топливопроводов и соединений

Проверить состояние передней подвески

Проверьте состояние задней подвески (включая ленточные ограничители
и накладки полозьев)

Проверить состояние наконечников рулевых тяг и углы установки лыж

Отрегулировать свет фар

Заменить масло в коробке передач (при наличии)

КАЖДЫЕ 6000 км ИЛИ ПРИ ПОДГОТОВКЕ К СЕЗОНУ (В

ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Заменить моторное масло и фильтр

РАЗ В 2 ГОДА ИЛИ КАЖДЫЕ 6000 км (В ЗАВИСИМОСТИ ОТ ТОГО,

ЧТО НАСТУПИТ РАНЬШЕ)

Заменить тормозную жидкость

Очистить и смазать ручной стартер (если есть)

Заменить масло в картере цепной передачи (при наличии)

РАЗ В 3 ГОДА ИЛИ КАЖДЫЕ 10 000 км (В ЗАВИСИМОСТИ ОТ ТОГО,

ЧТО НАСТУПИТ РАНЬШЕ)

Замените свечи зажигания

Замените прокладку на выпуске турбокомпрессора (на применимых
моделях)

200

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

КАЖДЫЕ 5 ЛЕТ

Заменить охлаждающую жидкость

Заменить топливный фильтр на выходе топливного насоса

201

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОПЕРАЦИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указания для выполнения основных опе-
раций технического обслуживания.

ПРЕДУПРЕЖДЕНИЕ

Остановите двигатель, снимите ключ DESS и выполняйте
техническое обслуживание, следуя описанным ниже процеду-
рам. Если не выполнять указания по выполнению операций
технического обслуживания, то есть вероятность получения
травм от горячих или подвижных частей, от системы электро-
оборудования, химикатов и других опасностей.

ПРЕДУПРЕЖДЕНИЕ

Если в ходе снятия/установки потребовалось снимать
крепёжные элементы (например, самоконтрящиеся части и
др.), всегда заменяйте их новыми.

Охлаждающая жидкость

ПРЕДУПРЕЖДЕНИЕ

Не открывайте крышку расширительного бачка, когда двига-
тель горячий.

Проверка уровня охлаждающей жидкости

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

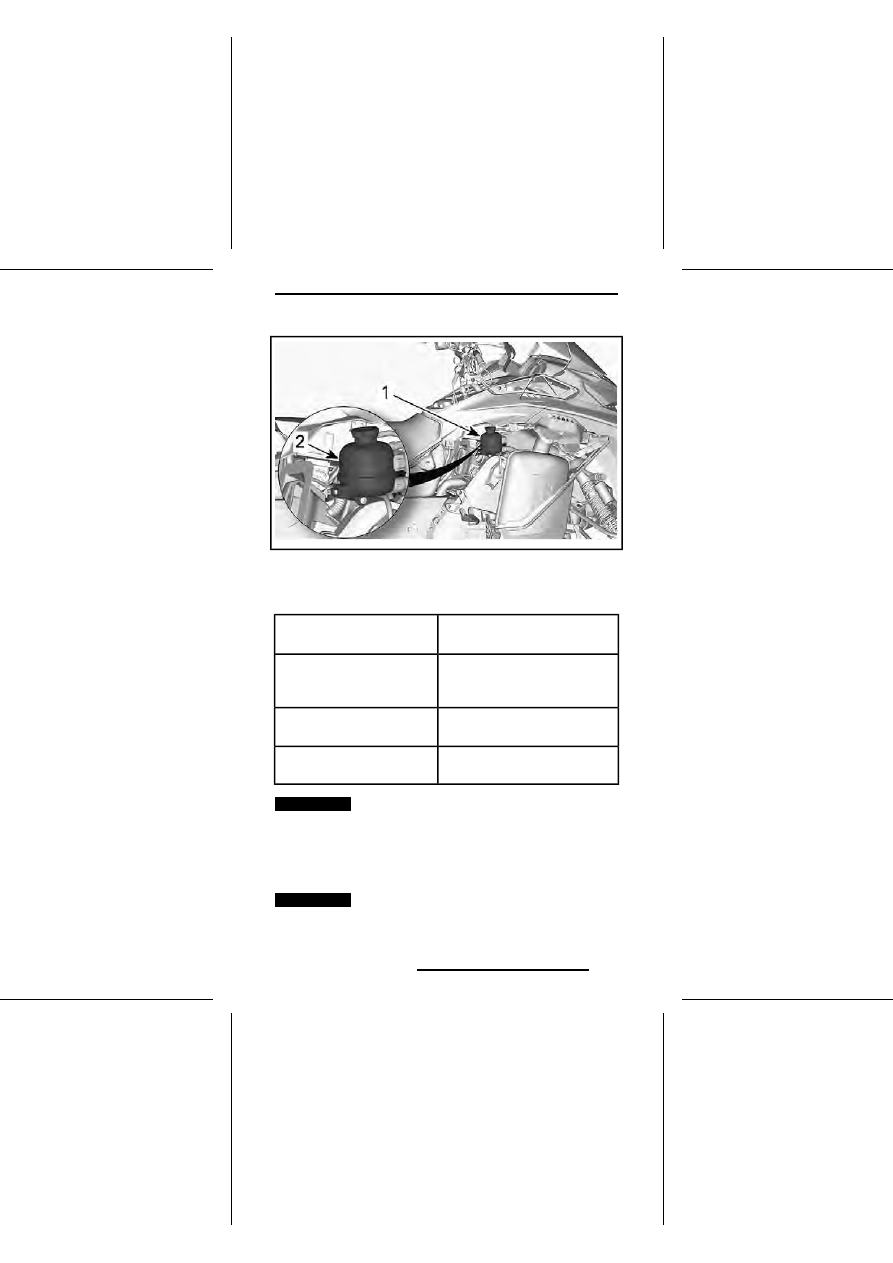

При комнатной температуре проверьте уровень охлаждающей жидкости:
При этом уровень жидкости должен располагаться вровень с меткой нижнего
уровня на расширительном бачке.

ПРИМЕЧАНИЕ:

При низкой температуре уровень охлаждающей жидкости

может быть чуть ниже метки на стенке бачка.

Если необходимо добавить охлаждающую жидкость или заменить ее во
всей системе, обратитесь к авторизованному дилеру Ski-Doo, в ремонтную
мастерскую или к выбранному вами специалисту.

202

Расширительный бачок.

Метка «COLD»

Рекомендуемая охлаждающая жидкость

РЕКОМЕНДУЕМАЯ ОХЛАЖДАЮЩАЯ

ЖИДКОСТЬ

СТРАНА

EXTENDED LIFE PRE-MIXED

COOLANT (EUR) (АРТ.

779223) (Арт. 779223)

Скандинавия

EXTENDED LIFE PRE-MIXED

COOLANT (АРТ. 779150) (Арт. 779150)

Прочие страны

50-процентный раствор антифриза в

дистиллированной воде

Если указанный продукт

недоступен

ВНИМАНИЕ

Используйте специально предназначенный ан-

тифриз на основе этиленгликоля с содержанием ингибиторов
коррозии для двигателей внутреннего сгорания из алюминия.

Моторное масло

Проверка уровня моторного масла

ВНИМАНИЕ

Проверяйте и, при необходимости, доводите до

нормы уровень моторного масла перед каждой поездкой.

Не

допускайте перелива.

Эксплуатация двигателя с неправиль-

203

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ным уровнем масла может серьезно его повредить. Насухо
вытирайте все потеки.

Установите снегоход на ровную горизонтальную поверхность и выполните
проверку уровня масла в следующей последовательности:
1.

Запустите двигатель и дайте ему прогреться до нормальной рабочей
температуры. Двигатель достигает нормальной рабочей температуры,
когда задний теплообменник становится тёплым — это является при-
знаком того, что термостат открыт.

Дайте двигателю поработать на оборотах холостого хода приблизитель-
но в течение 30 секунд.

Остановите двигатель.

Откройте левую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

Снимите защитный кожух ремня вариатора, см.

ЗАЩИТНЫЙ КОЖУХ

РЕМНЯ ВАРИАТОРА.

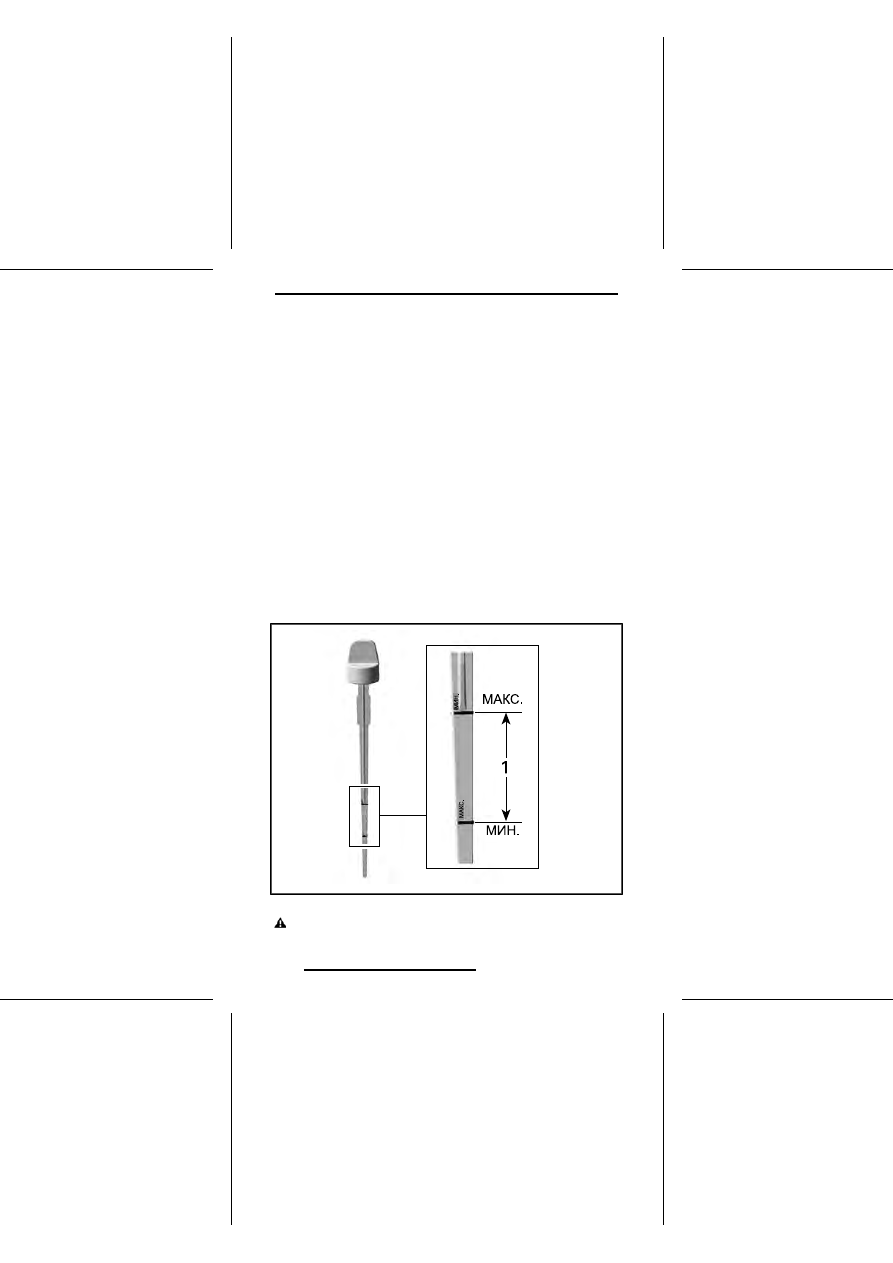

Извлеките масляный щуп и протрите его.

Полностью вставьте масляный щуп в маслоналивную трубку.

Вновь извлеките масляный щуп и проверьте уровень масла. Уровень
масла должен располагаться между метками «MIN» и «MAX», см. рис.
Долейте моторное масло при необходимости.

Уровень масла между метками «MIN» и «MAX».

ОСТОРОЖНО!

Моторное масло может быть очень горячим.

204

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДУПРЕЖДЕНИЕ

Вытирайте насухо все потеки масла. Масло является продук-
том, опасным в пожарном отношении.

Замена моторного масла

ОСТОРОЖНО!

Моторное масло может быть очень горячим.

Дождитесь, пока моторное масло остынет.

ВНИМАНИЕ

Моторное масло и масляный фильтр заменяются

одновременно.

Прогрейте двигатель до нормальной рабочей температуры.

Установите мотовездеход на ровной горизонтальной площадке.

Снимите левую боковую панель.

Извлеките щуп.

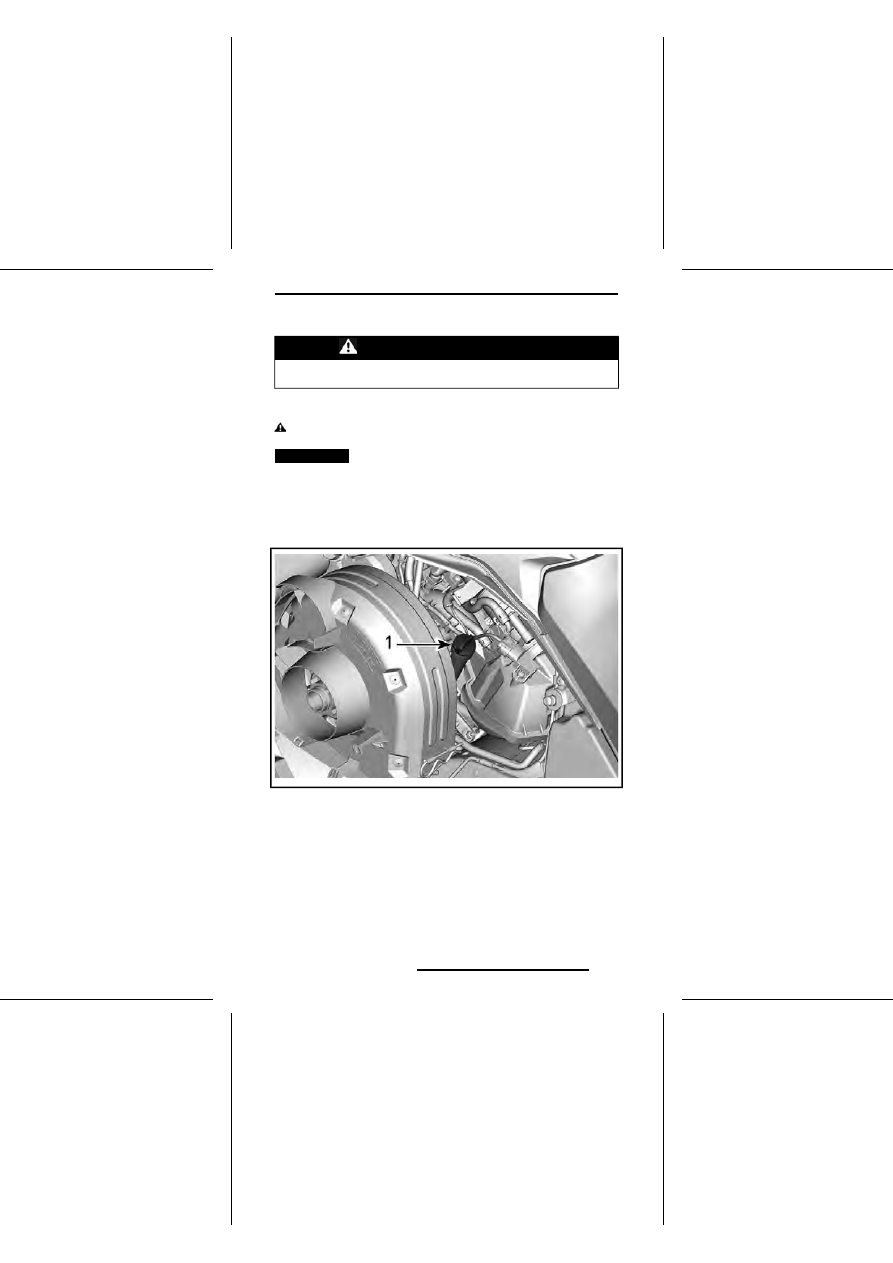

ЛЕВАЯ СТОРОНА МАШИНЫ

Щуп масляного бака

Снимите

МАСЛЯНЫЙ ФИЛЬТР, см. описание операции в текущем

разделе.

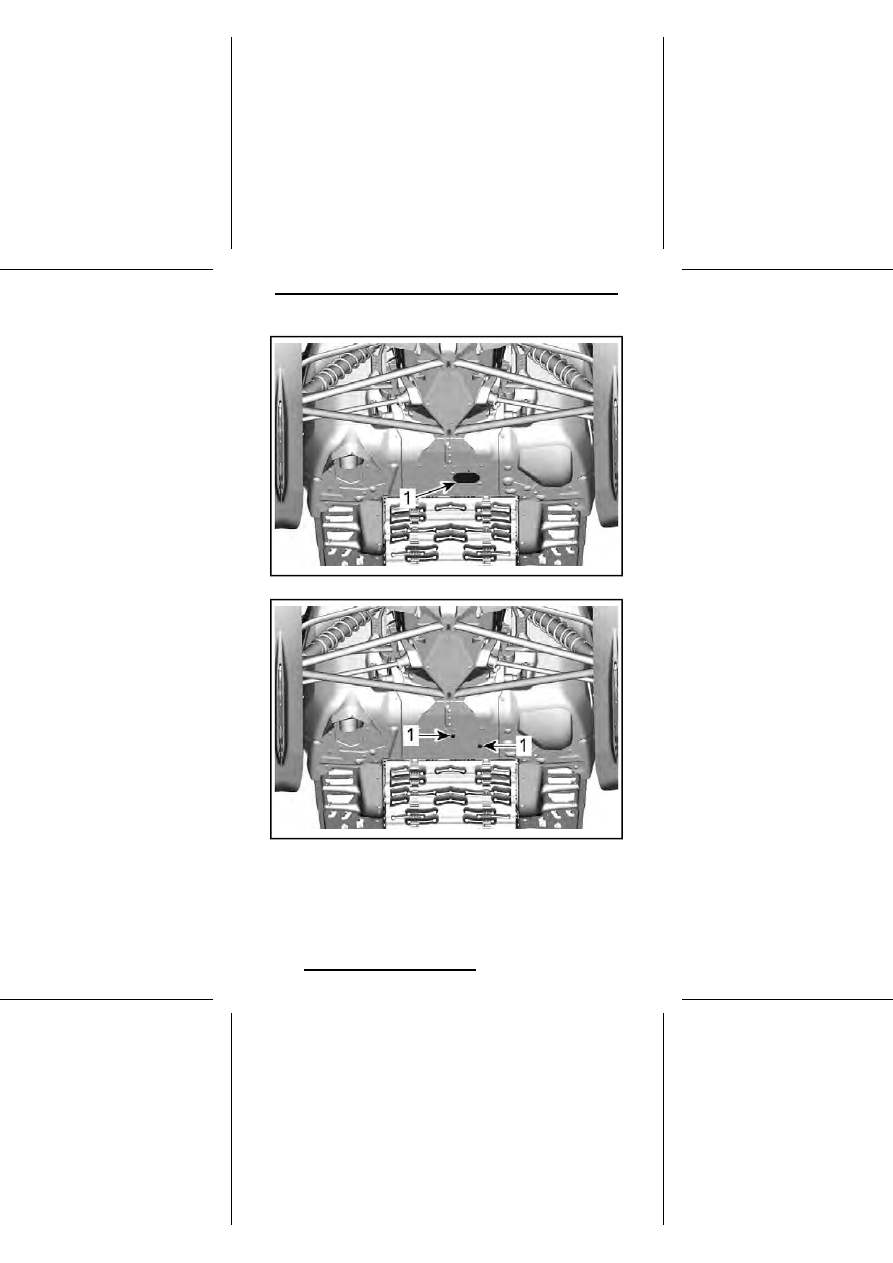

Получите доступ к пробке сливного отверстия снизу транспортного
средства:
6.1

Выверните один болт крепления сервисной крышки и
ослабьте другой.

6.2

Поверните крышку и откройте технологическое отверстие в
поддоне.

205

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Сервисная крышка

ПОВЕРНИТЕ СЕРВИСНУЮ КРЫШКУ

Винты крепления

Очистите поверхность, прилегающую к пробке отверстия для слива
масла.

Установите подходящую емкость под технологическое отверстие под-
дона.

206

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

содержание .. 11 12 13 14 ..
