22) Спинка сиденья

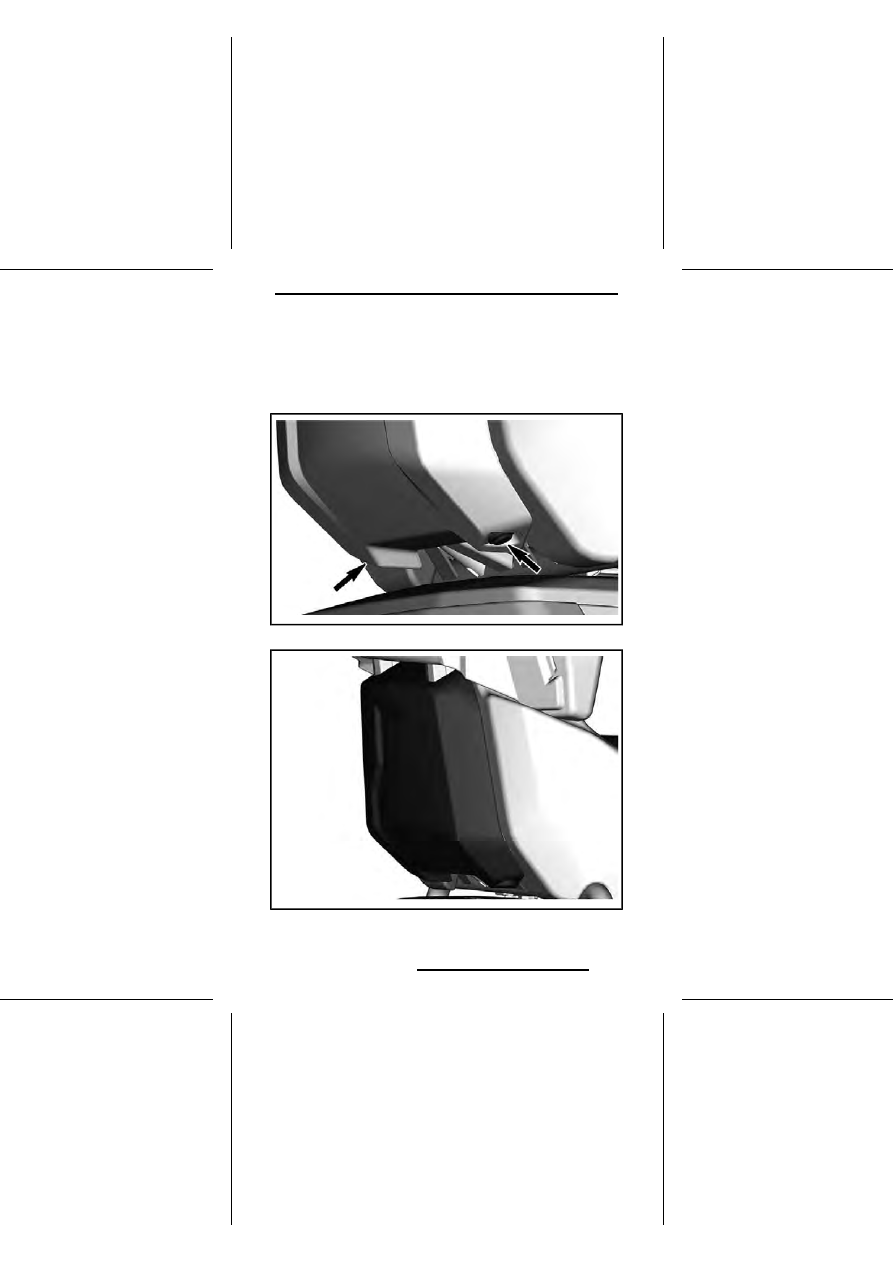

Снятие пассажирской спинки (модели LE и SE)

1.

Снимите следующие элементы крепления.

2.

Снимите панель отделки, сдвинув ее вверх.

3.

Снимите следующие элементы крепления.

143

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

4.

Снимите пассажирскую спинку.

Установка пассажирской спинки

Установка осуществляется в обратной последовательности.

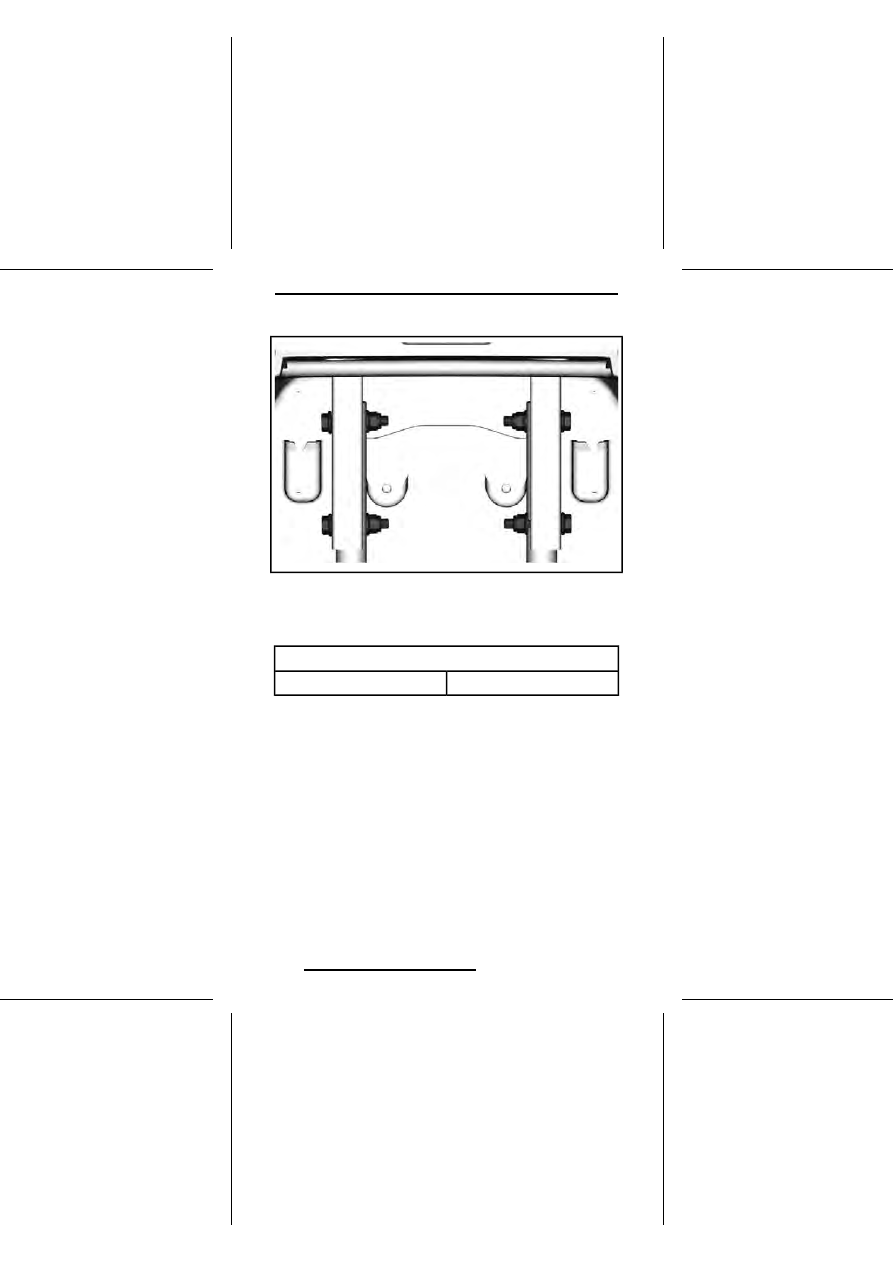

МОМЕНТ ЗАТЯЖКИ

12,8 H•M ± 2,2 H•M

Гайки спинки

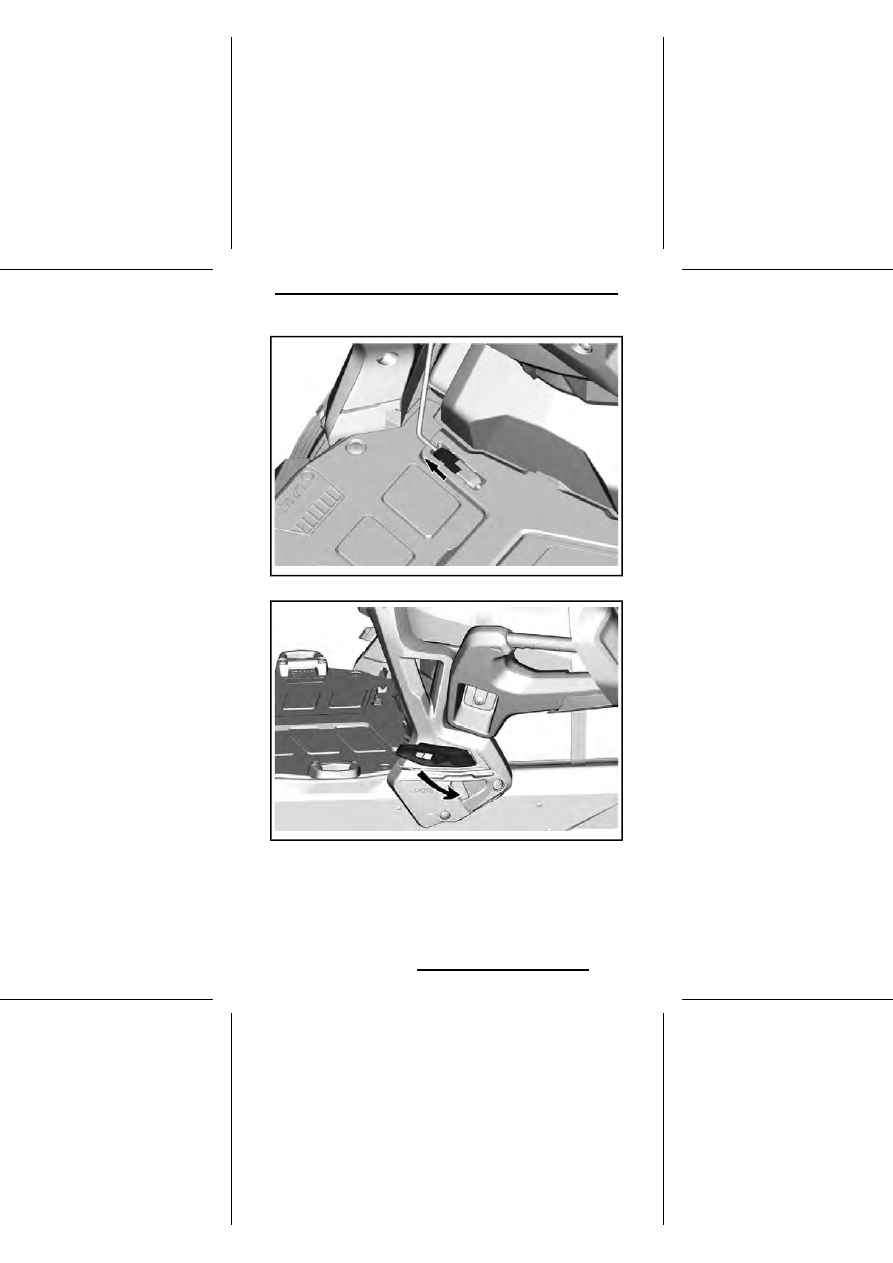

Снятие спинки (модели Sport)

Чтобы снять спинку, выполните следующее:
1.

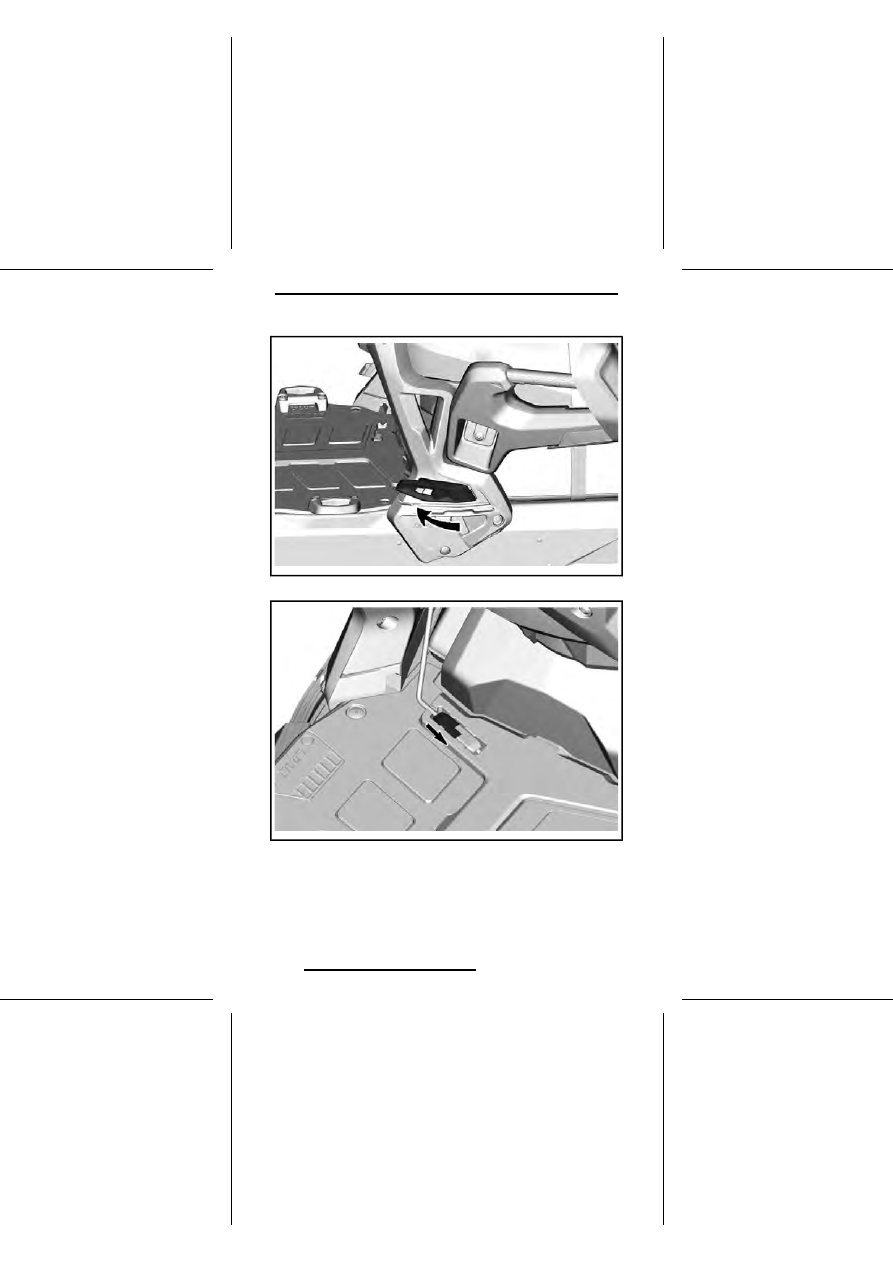

Отсоедините электрический разъем сидения, расположенный за ним.

144

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

2.

Снимите крепления LinQ с обеих сторон спинки.

3.

Снимите спинку со снегохода.

Установка спинки

Чтобы установить спинку, выполните следующее:
1.

Установите спинку на снегоход.

2.

Установите крепления LinQ с обеих сторон спинки.

145

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3.

Подсоедините электрический разъем сидения, расположенный за ним.

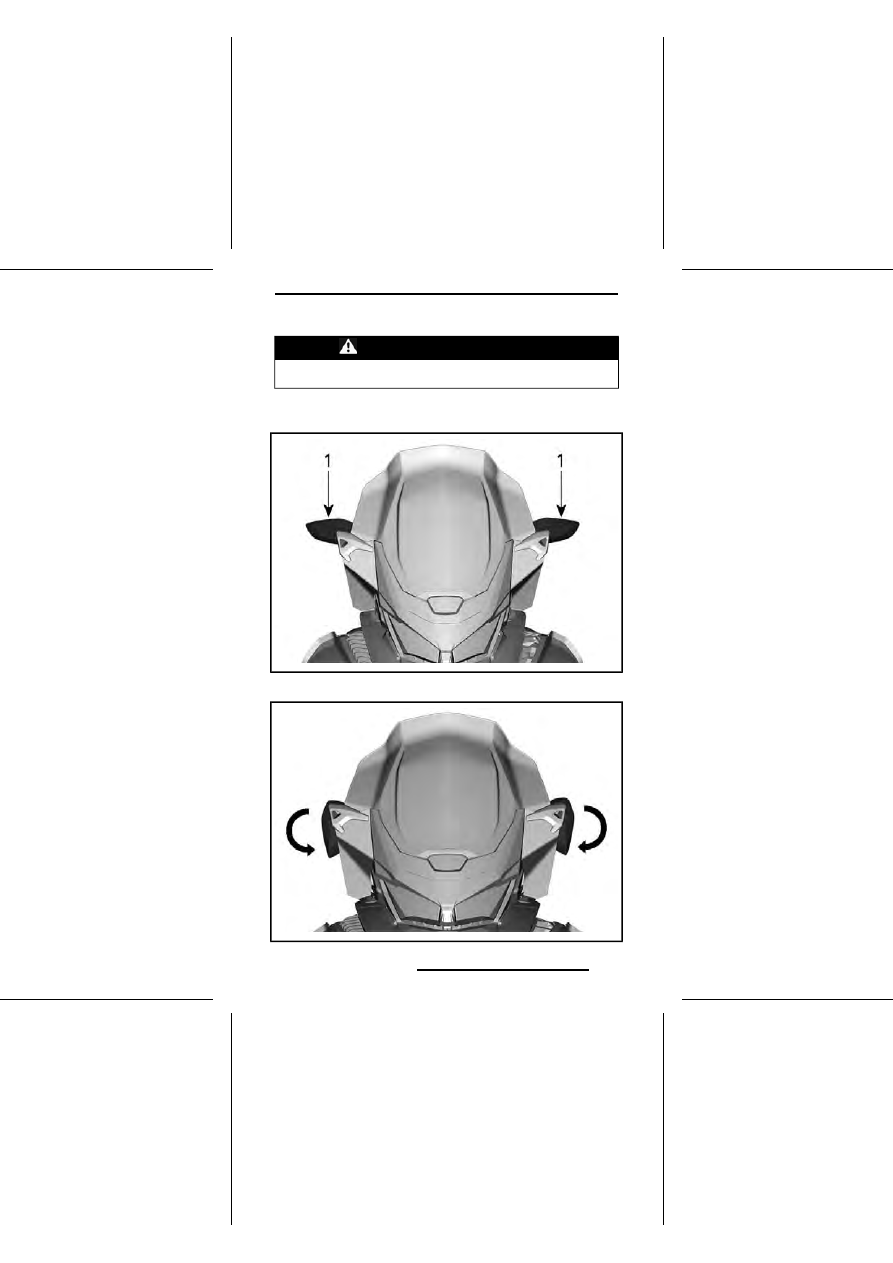

23) Регулируемые зеркала (на моделях,
где они есть)

Каждое зеркало может быть отрегулировано в соответствии с предпочтени-
ями водителя.

146

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Регулировка зеркал выполняется на снегоходе, остановлен-
ном в безопасном месте.

При установке крышки зеркала можно наклонить вниз для упрощения
установки.

1.

Зеркала

147

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

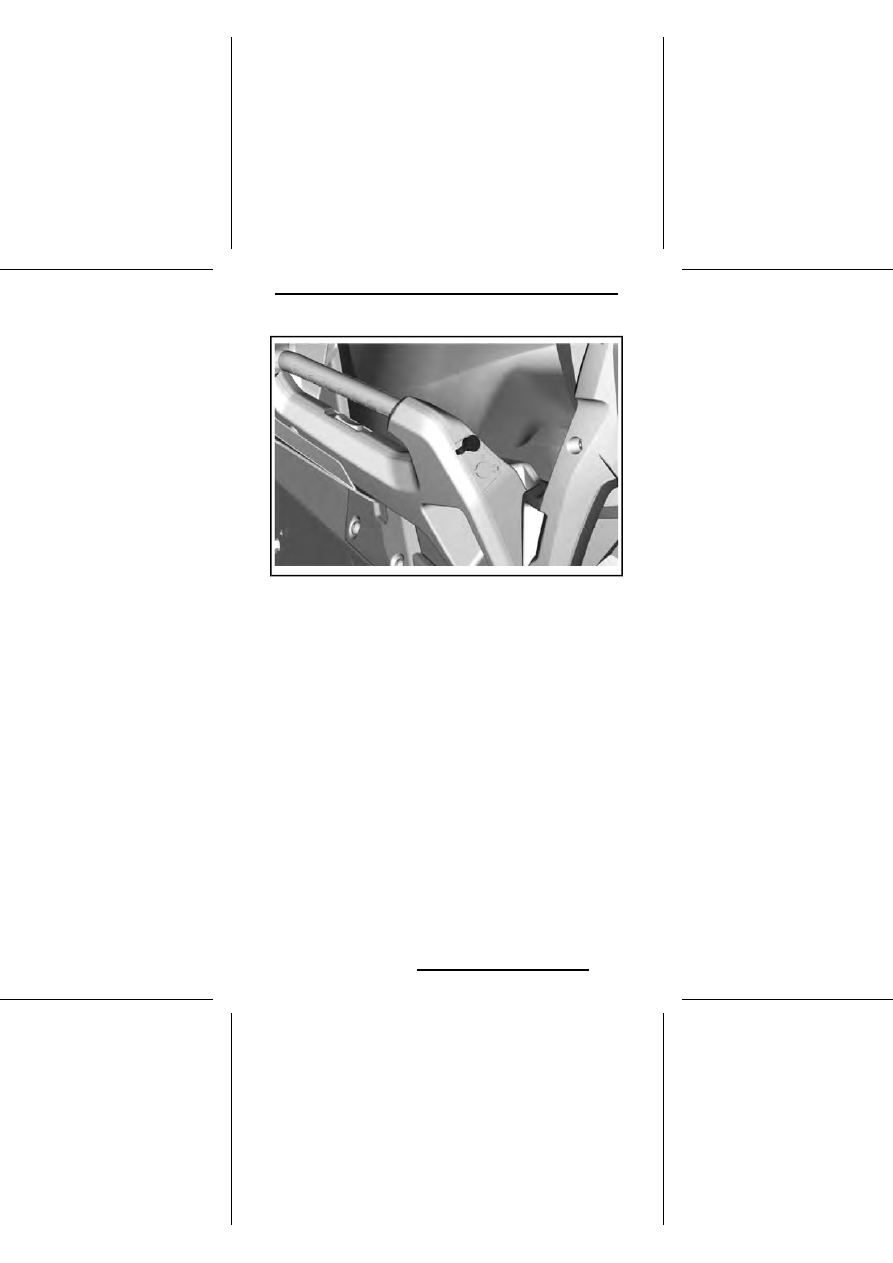

24) Разъем для подключения визора с
обогревом (на моделях, где он есть)

К этому разъему можно подключить электрообогрев визора шлема. В ком-
плект снегохода входит удлинительный витой провод.

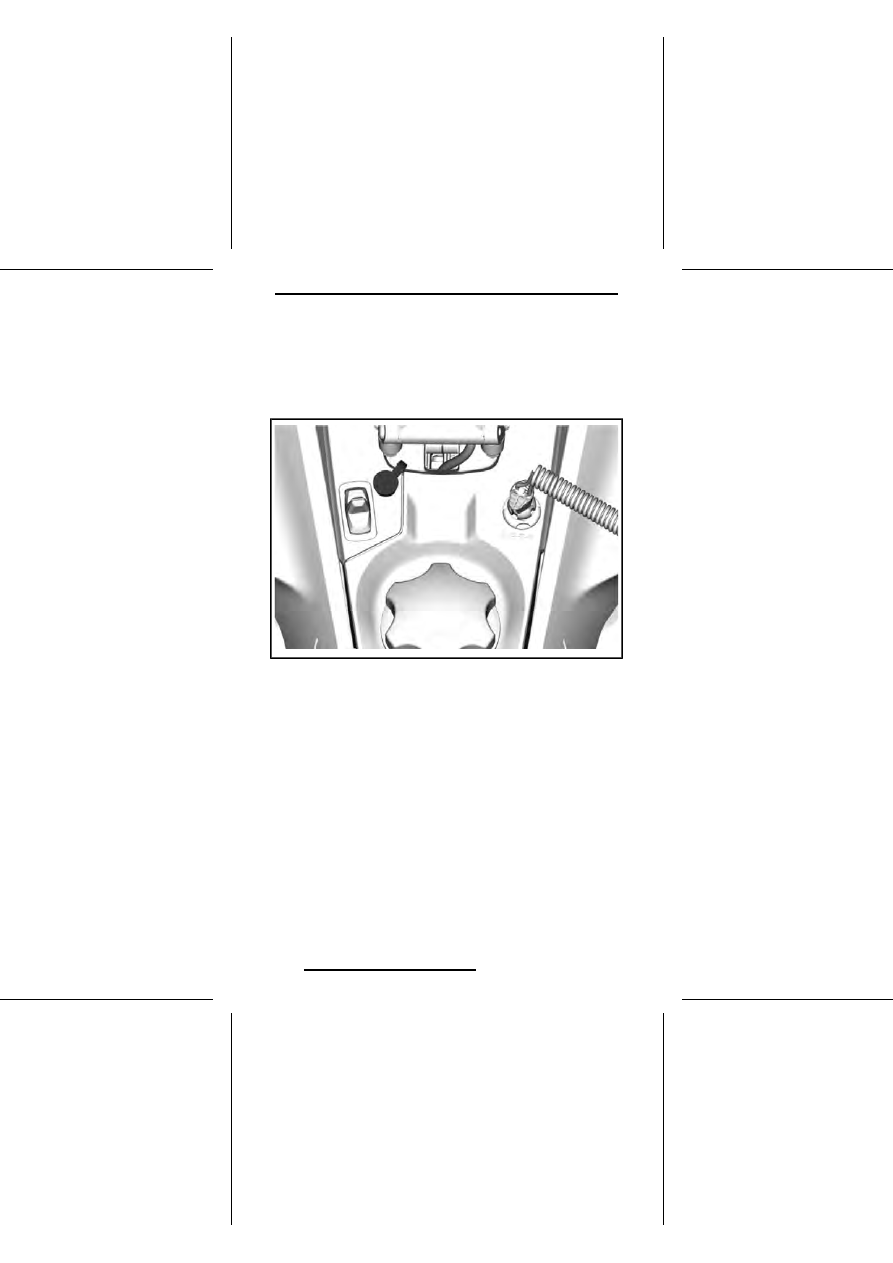

ВОДИТЕЛЬ — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ВИЗОРА С
ОБОГРЕВОМ

148

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПАССАЖИР — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ВИЗОРА С
ОБОГРЕВОМ

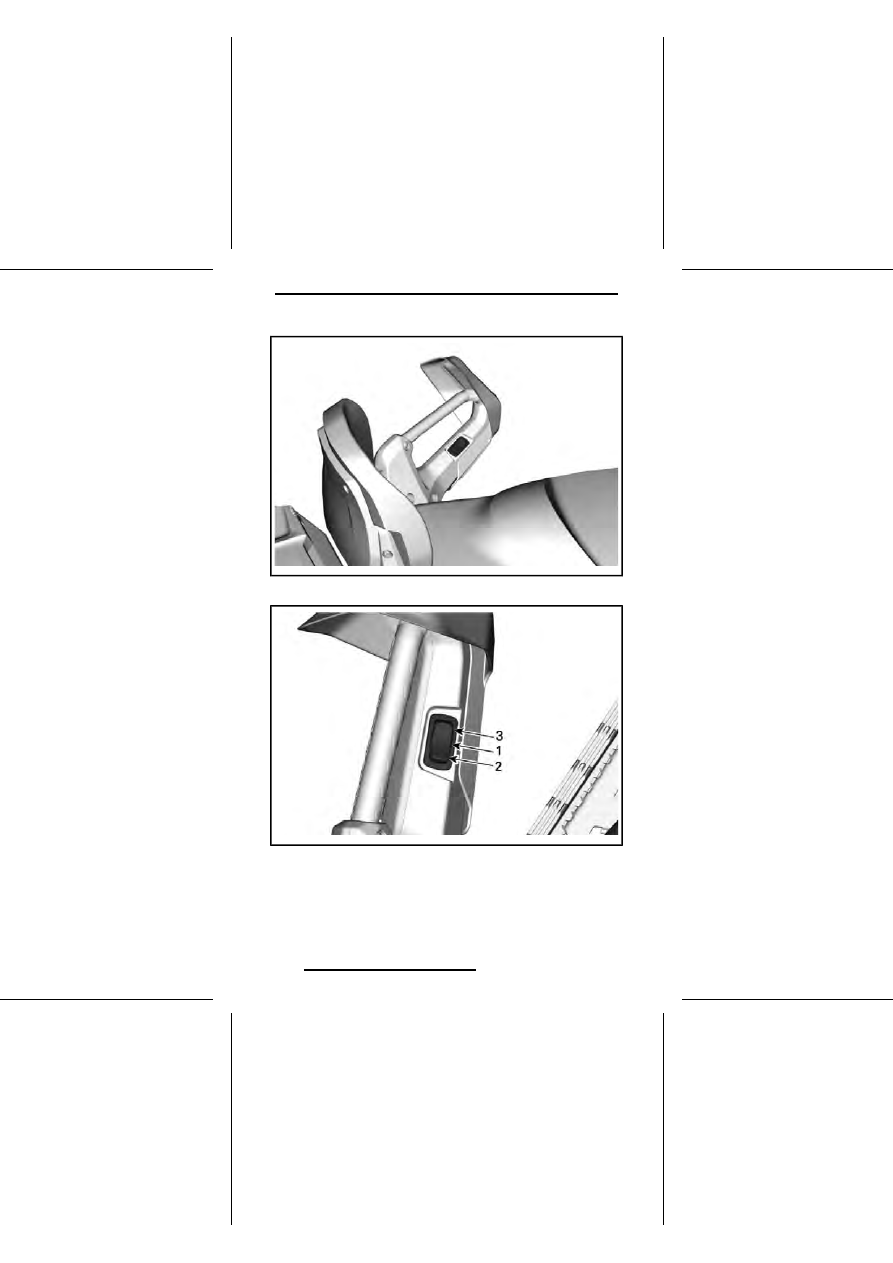

25) Переключатель обогрева поручней
для пассажира (на моделях, где они
есть)

Выключатель находится на левом поручне пассажира.

149

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Отрегулируйте интенсивность обогрева, как показано на рисунке.

1.

Выключено («OFF»)

2.

Тепло

3.

Горячо

150

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

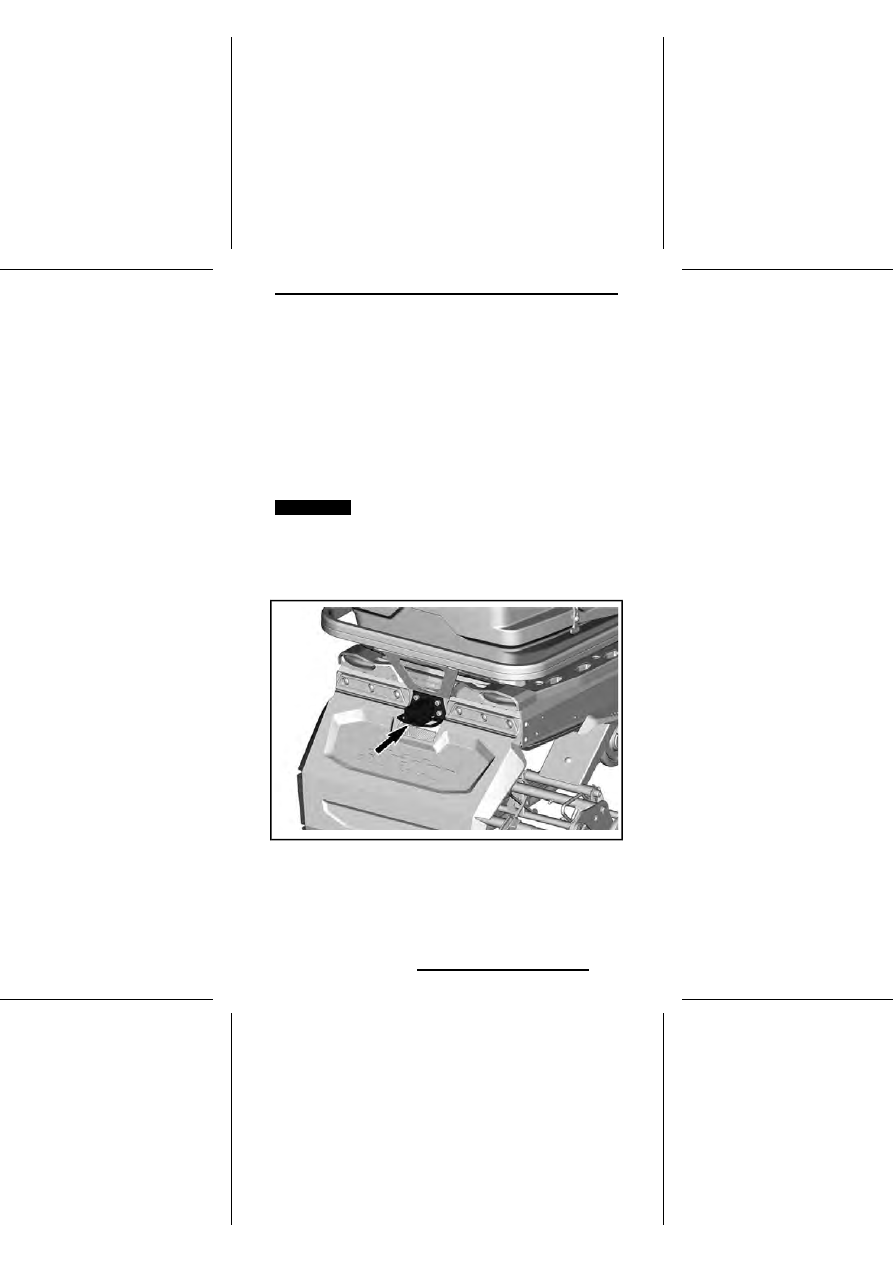

26) Багажный кофр (на моделях, где он
есть)

На крышке багажного кофра можно перевозить до 22 кг, а полная грузоподъ-
емность багажного кофра составляет 48 кг (включая вес груза на крышке).

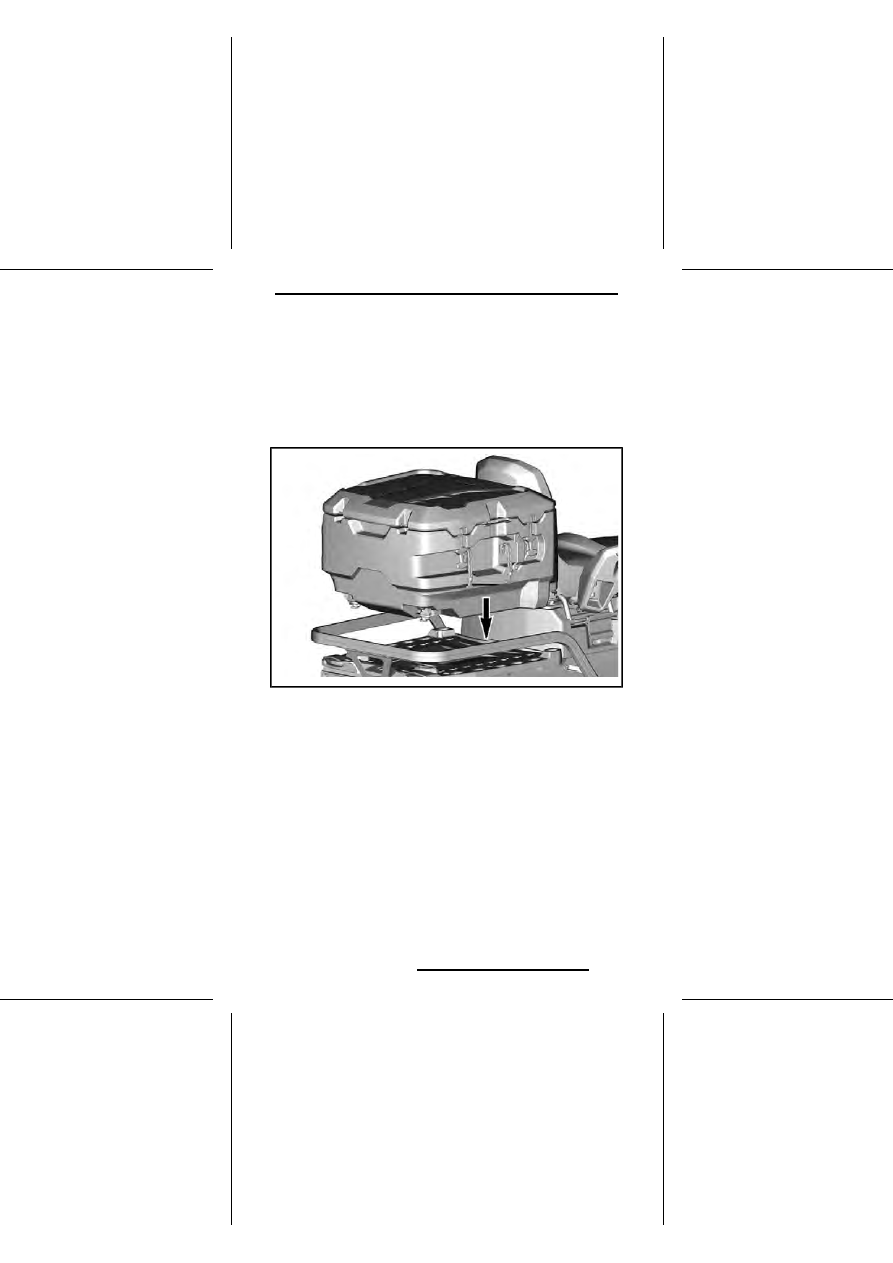

Багажный кофр фиксируется креплением LinQ. Для установки опустите ба-
гажный кофр на багажную площадку.

151

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Поверните рычаги LinQ, чтобы зафиксировать.

ПОКАЗАНА ПРАВАЯ СТОРОНА, ВЫПОЛНИТЕ АНАЛОГИЧНЫЕ
ДЕЙСТВИЯ С ЛЕВОЙ СТОРОНЫ

27) Рычаг переключения передач (на
соответствующих моделях)

С помощью данного рычага осуществляется переключение передач. Коробка
передач имеет две передачи переднего хода и нейтральную передачу.
Переключение из одного положения в другое возможно на скоростях ниже
30 км/ч.

ПРИМЕЧАНИЕ:

Не переключайте передачи при скорости движения выше

30 км/ч.

ОСТОРОЖНО!

Переключение на скорости выше 30 км/ч

может привести к серьезному повреждению коробки передач.

N (нейтральная),

При включении нейтрали, передача крутящего момента через коробку пере-
дач не осуществляется.

152

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

«Н»: Повышающая передача (движение
вперед)

При нахождении рычага переключения передач в этом положении включа-
ется повышающая передача. Это самое обычное положение во время
движения. На этой передаче мотовездеход может развить максимальную
скорость.

«L»: Понижающая передача (движение вперед)

При нахождении рычага переключения передач в этом положении включа-
ется понижающая передача. Позволяет двигаться медленно, с максималь-
ным крутящим моментом.

ВНИМАНИЕ

При буксировке прицепа, перевозке тяжелых

грузов, штурме препятствий, а также на подъеме или спуске
включайте понижающую передачу.

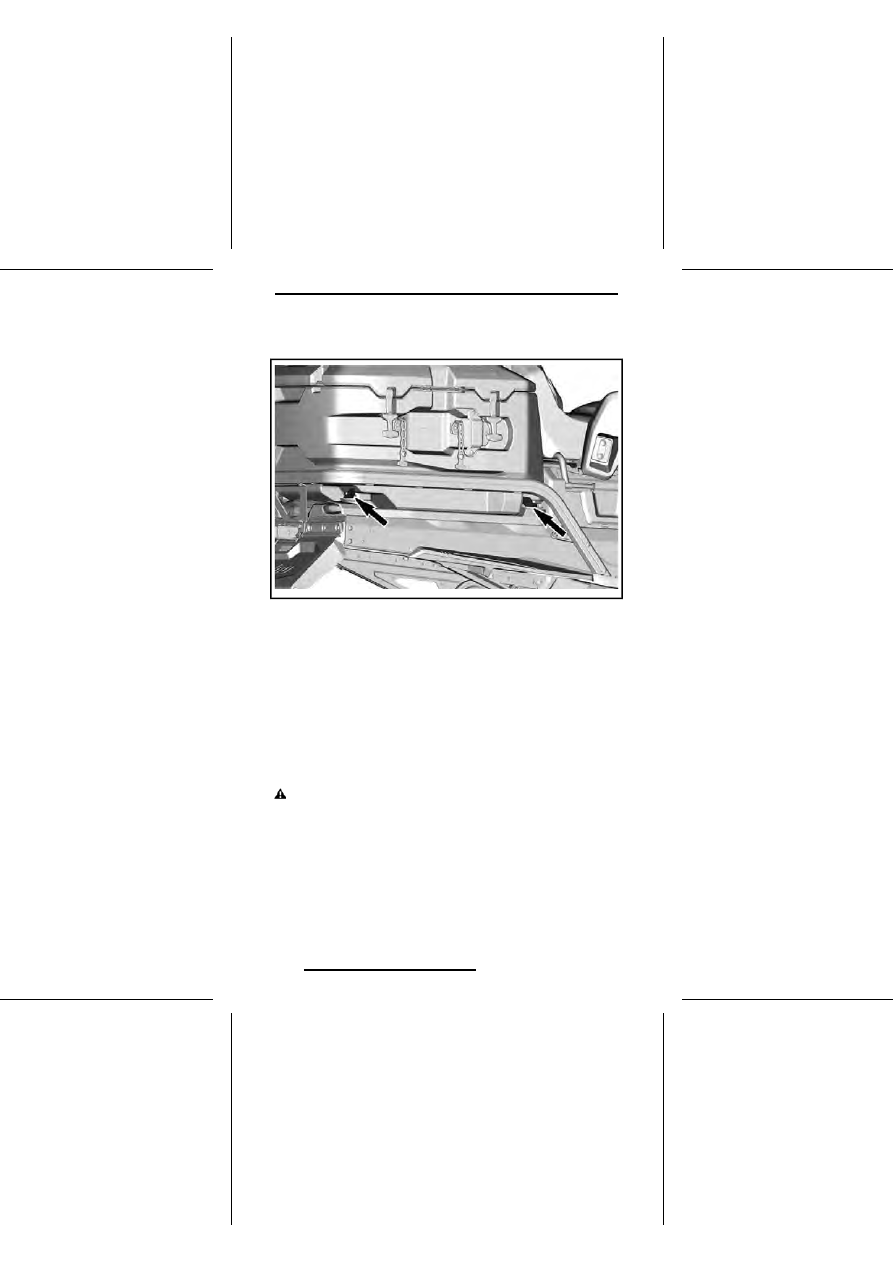

28) Сцепное устройство

Модели LE и SE

Сцепное устройство можно использовать для буксировки различных грузов.
Используйте буксировочную тягу.
При перевозке груза всегда следуйте рекомендациям изготовителя.

ПРИМЕЧАНИЕ:

Допустимый вес буксируемого груза указан в табличке

на корпусе снегохода. Не перегружайте снегоход.

153

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Использование троса для буксировки груза запрещено. Ис-
пользуйте жесткую буксирную тягу. Груз, буксируемый на
тросе, может врезаться в снегоход при внезапном торможении
или на склоне и опрокинуть его.

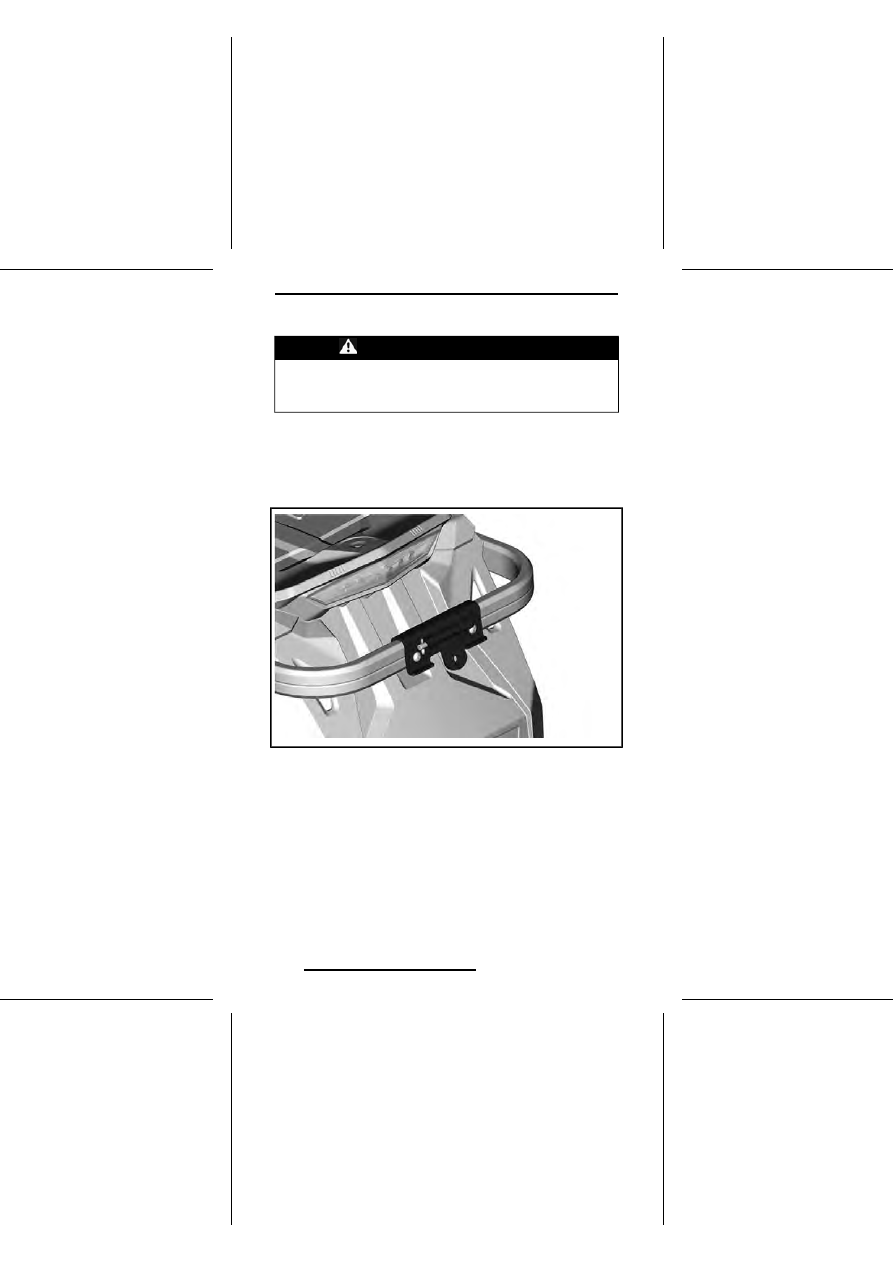

Сцепное устройство с проушиной (модели
Sport для североамериканского рынка)

Чтобы прицепить оборудование к сцепному устройству, закрепите буксиро-
вочную тягу к проушине сцепного устройства, используя фиксирующий палец.

154

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

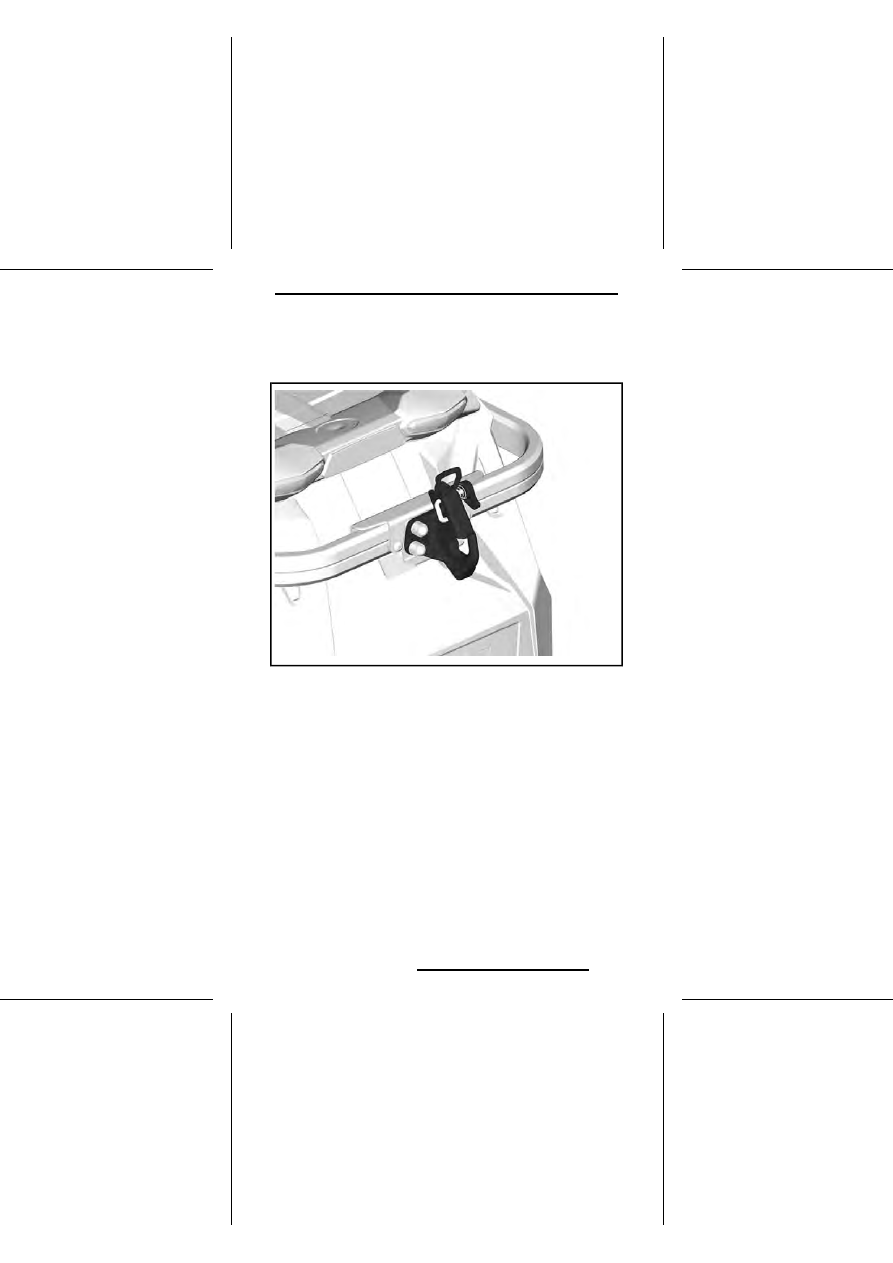

Сцепное устройство J-типа (модели Sport для
Европейского рынка)

Крюк расположен на заднем бампере. Его можно использовать для букси-
ровки.
Для использования крюка нажмите на рукоятку и поверните ее, чтобы опу-
стить стопорную пластину.

155

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

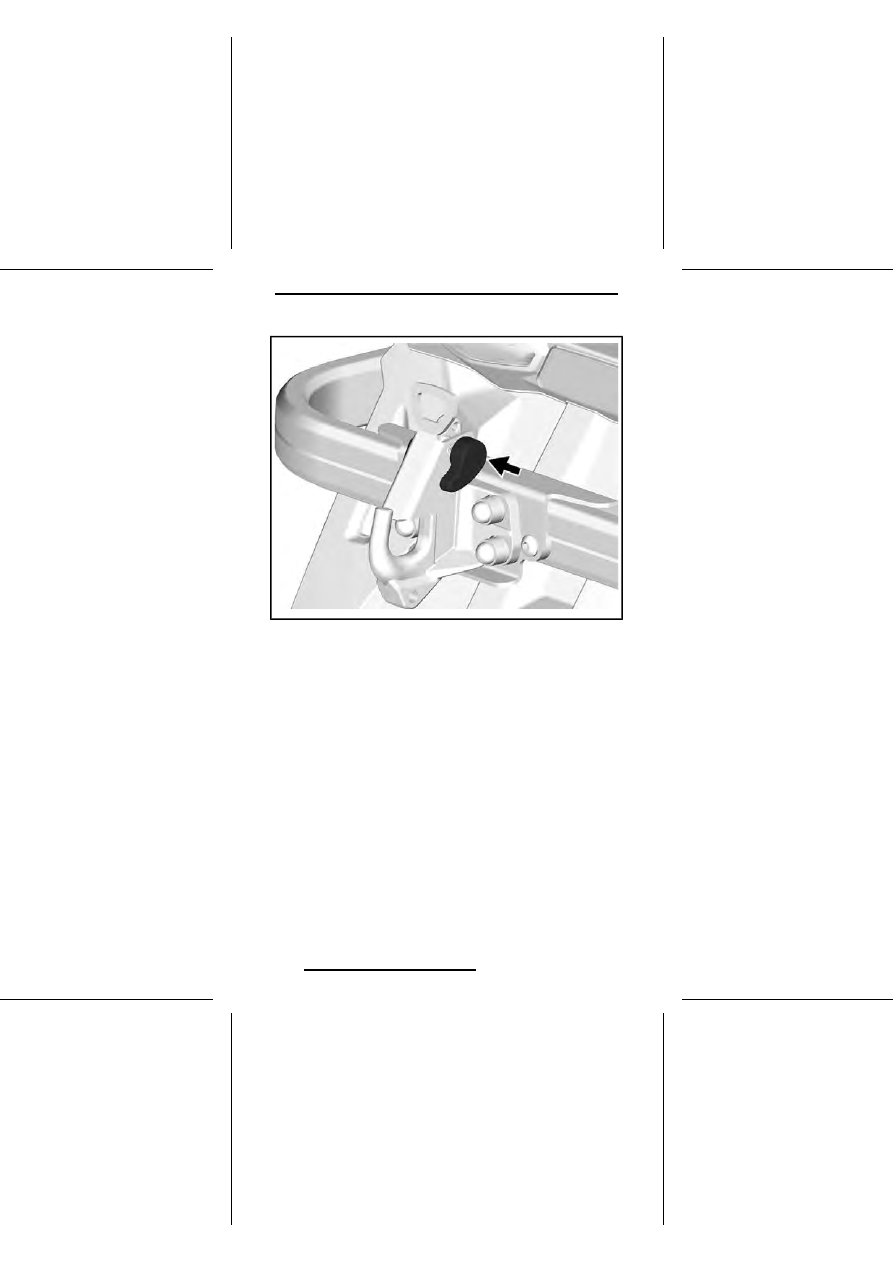

НАЖМИТЕ

156

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

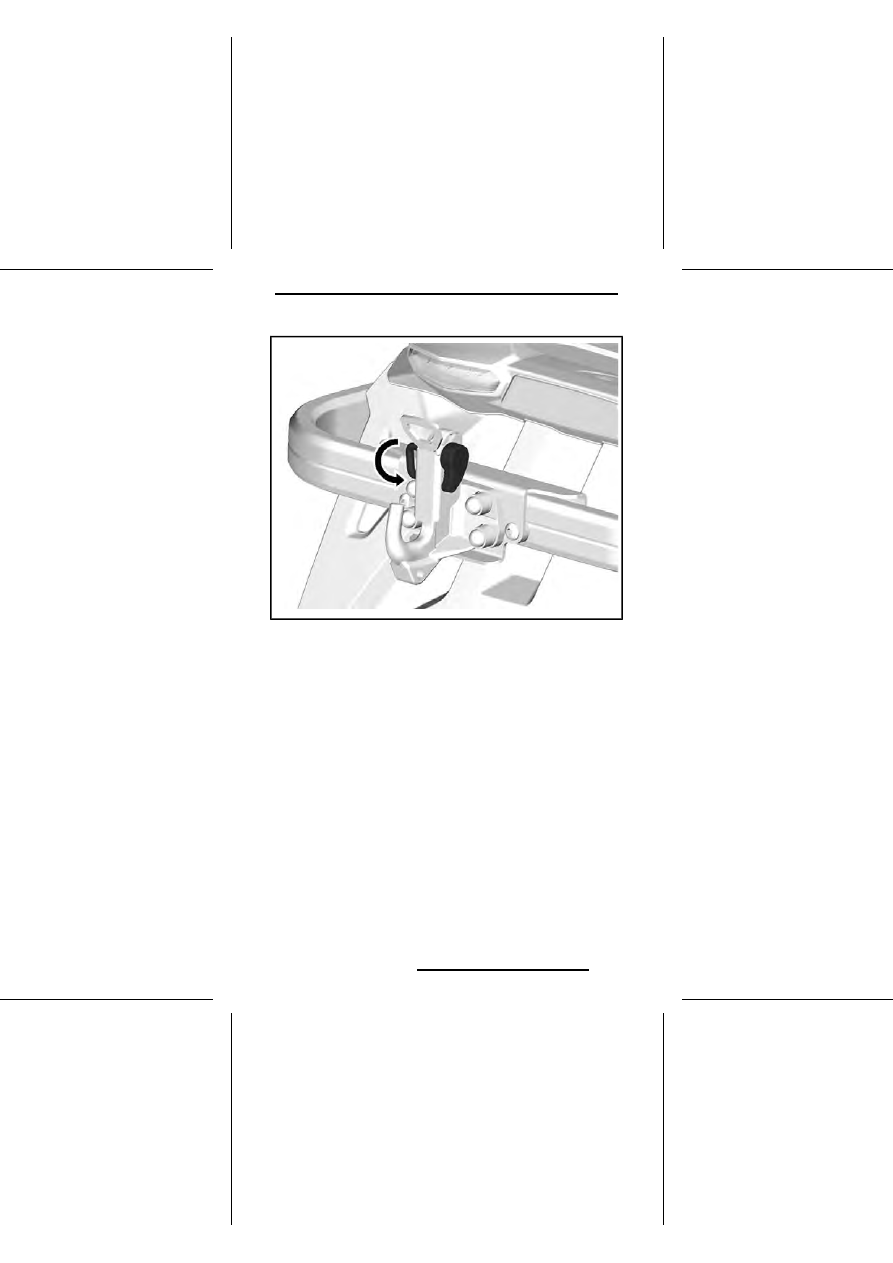

ПОВЕРНИТЕ

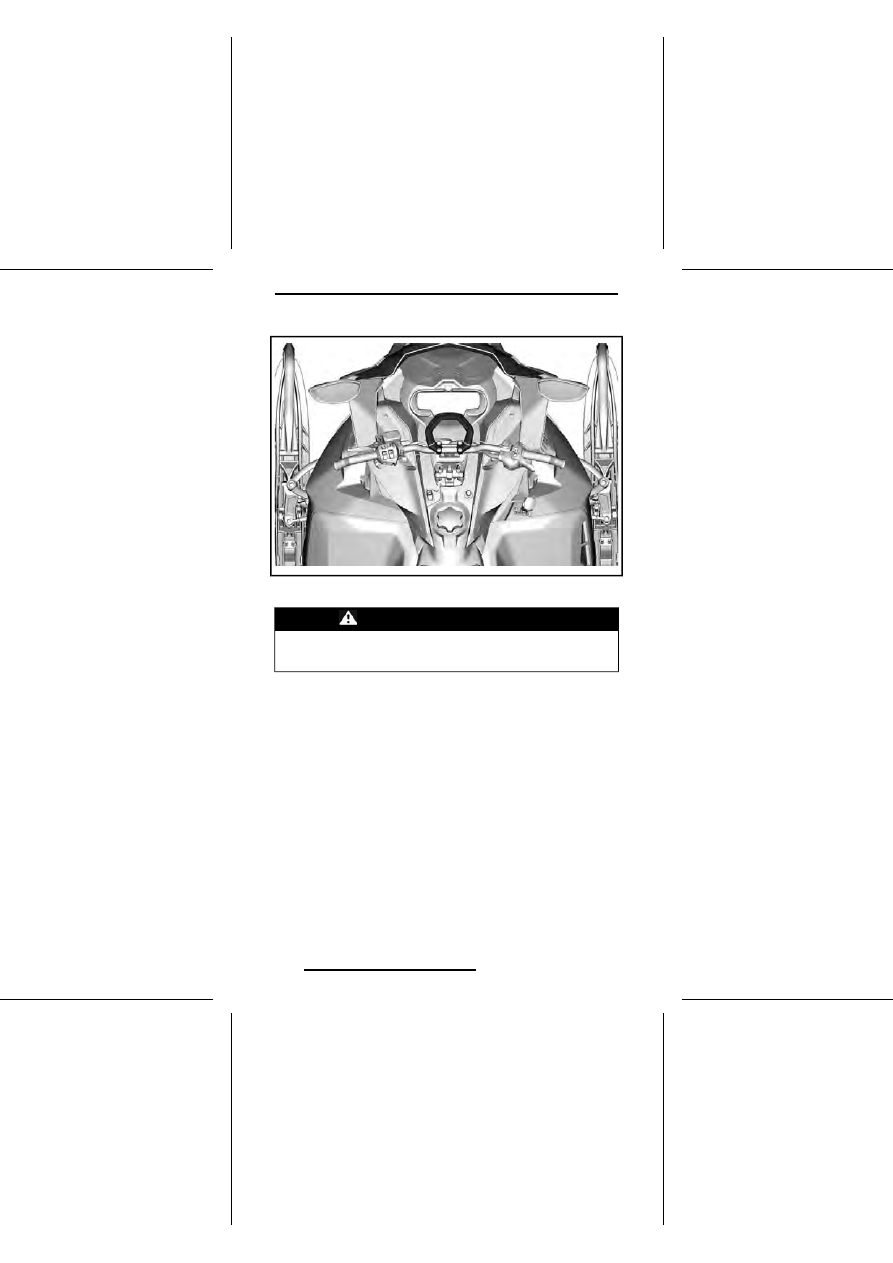

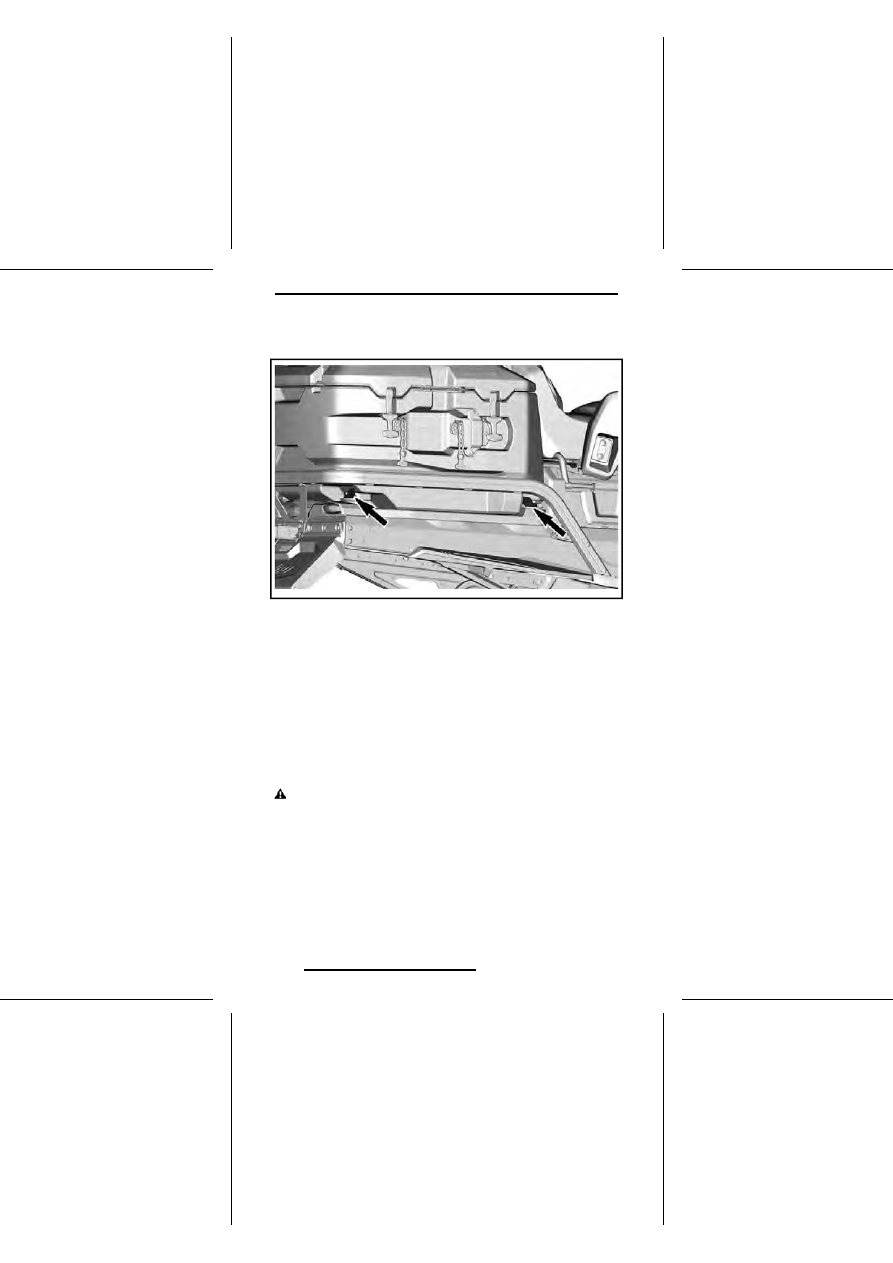

29) Захват на руле (если есть)

Данный захват на руле следует использовать только для создания допол-
нительного усилия при вытаскивании снегохода, застрявшего в наклонном
положении. В исключительных случаях его можно использовать на очень
низкой скорости, стоя на правой подножке, для возврата снегохода в нужное
положение. Во время движения обе руки должны лежать на рукоятках руля,
чтобы обеспечить возможность торможения, управления и маневрирования.
Не используйте захват на руле для буксировки, подъёма снегохода или
пересечения склонов.

157

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

ПРЕДУПРЕЖДЕНИЕ

Не используйте во время движения на скорости. Это значи-
тельно ухудшает управляемость снегохода и делает невоз-
можным управление тормозом.
