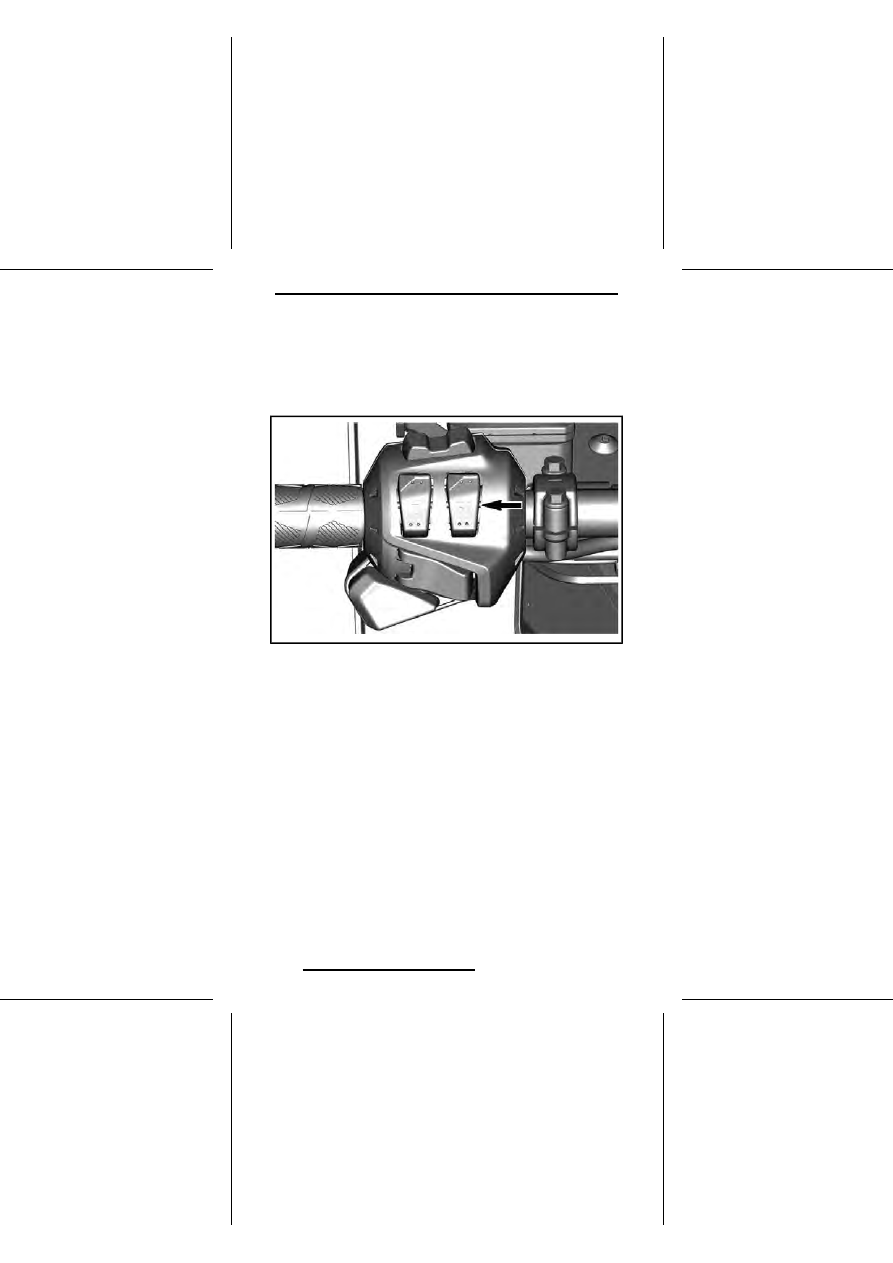

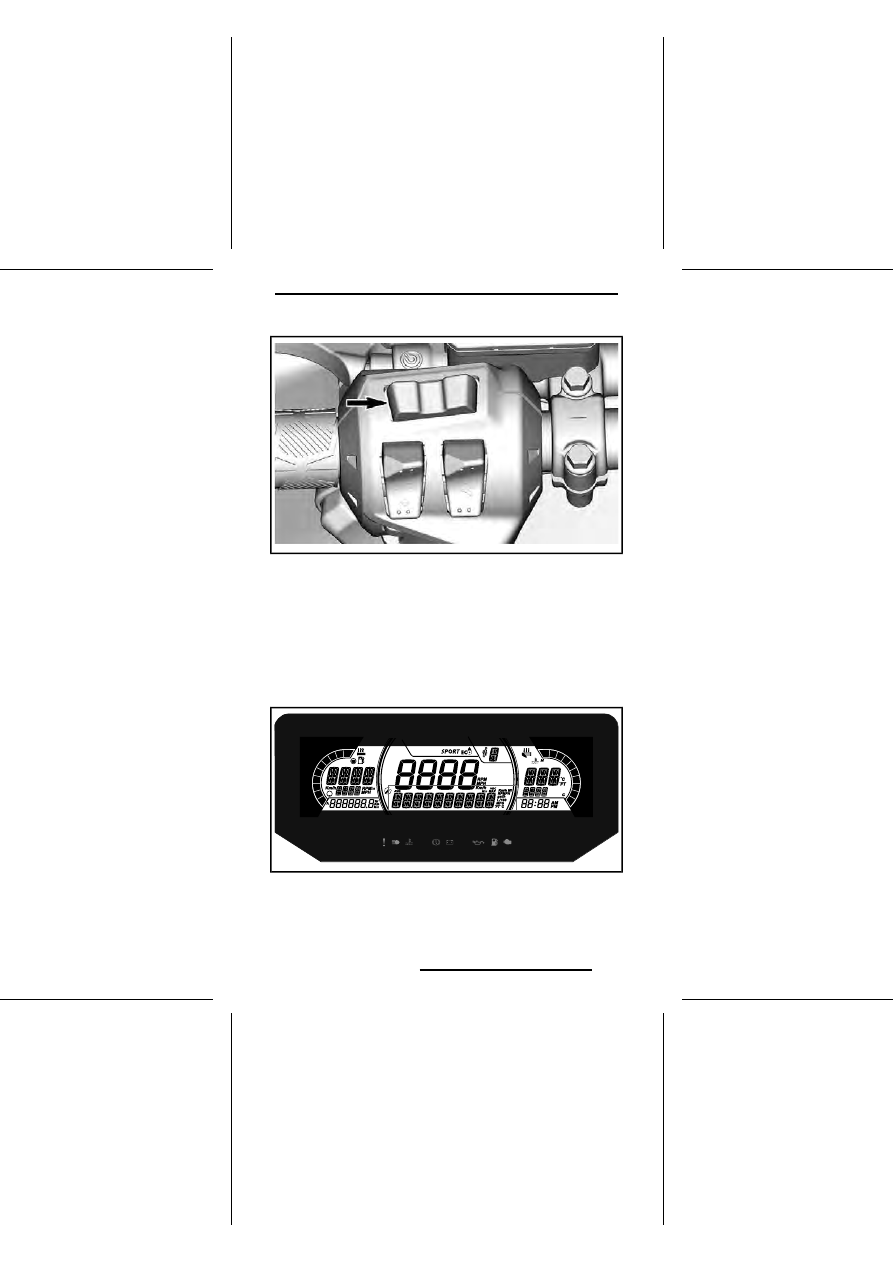

КНОПКА МЕНЮ (M)

Чтобы сбросить один из следующих счетчиков:
-

средняя скорость.

-

Максимальная скорость

-

Суммарный расход топлива

Когда показания на дисплее мигают, нажмите и удерживайте кнопку SET
(S).

Нижняя секция дисплея

Может отображать следующее:
-

настройки.

-

сообщения.

111

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Индикатор SPEED (СКОРОСТЬ) показывает максимальную и среднюю
скорости. Для сброса удерживайте кнопку МЕНЮ нажатой в течение 3 се-
кунд.

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:
-

обороты,

-

Скорость

-

индикатор уровня топлива,

-

Уровень обогрева рукояток

-

Количество часов и км поездки A

-

Суммарное количество часов

-

одометр,

112

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

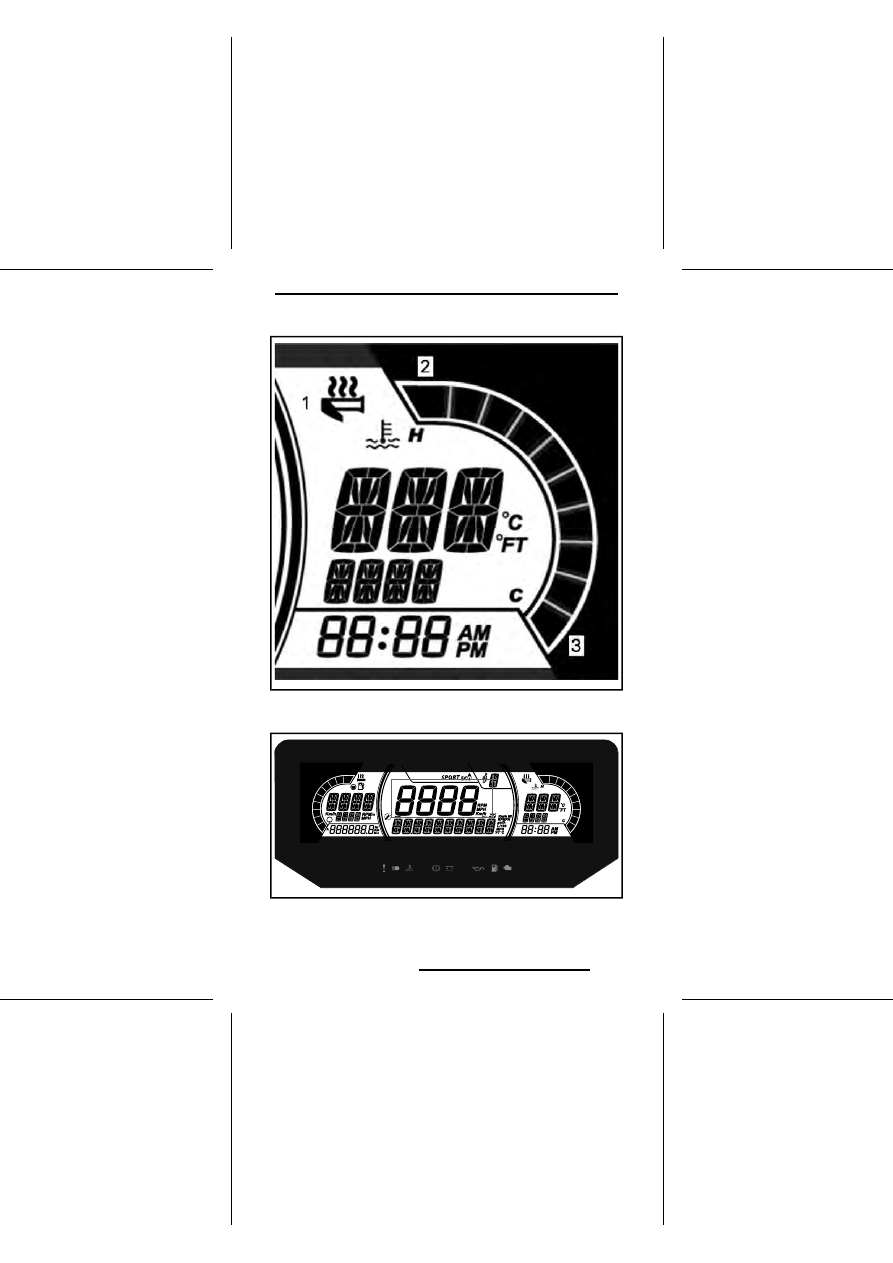

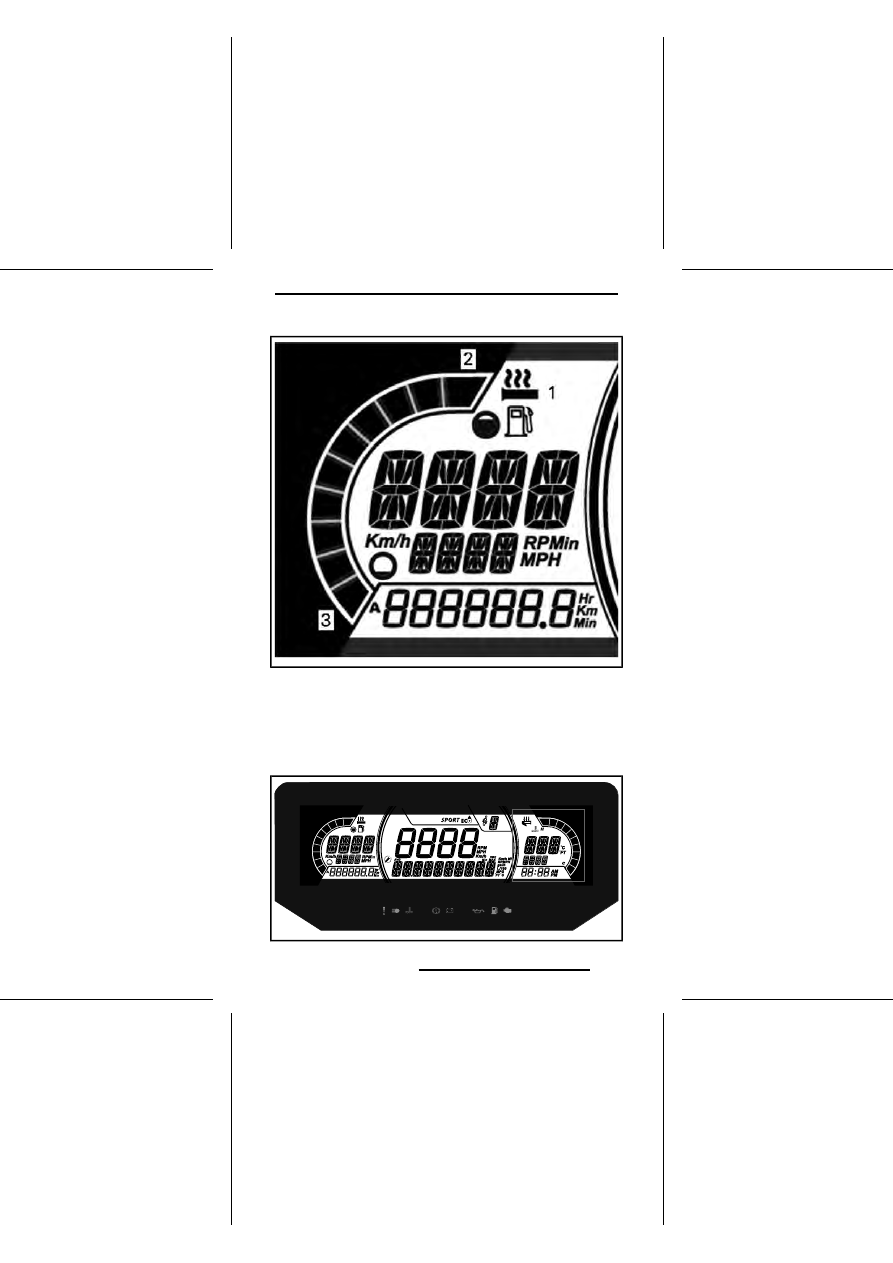

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1.

Пиктограмма обогрева рукояток

2.

Теплее

3.

Холоднее

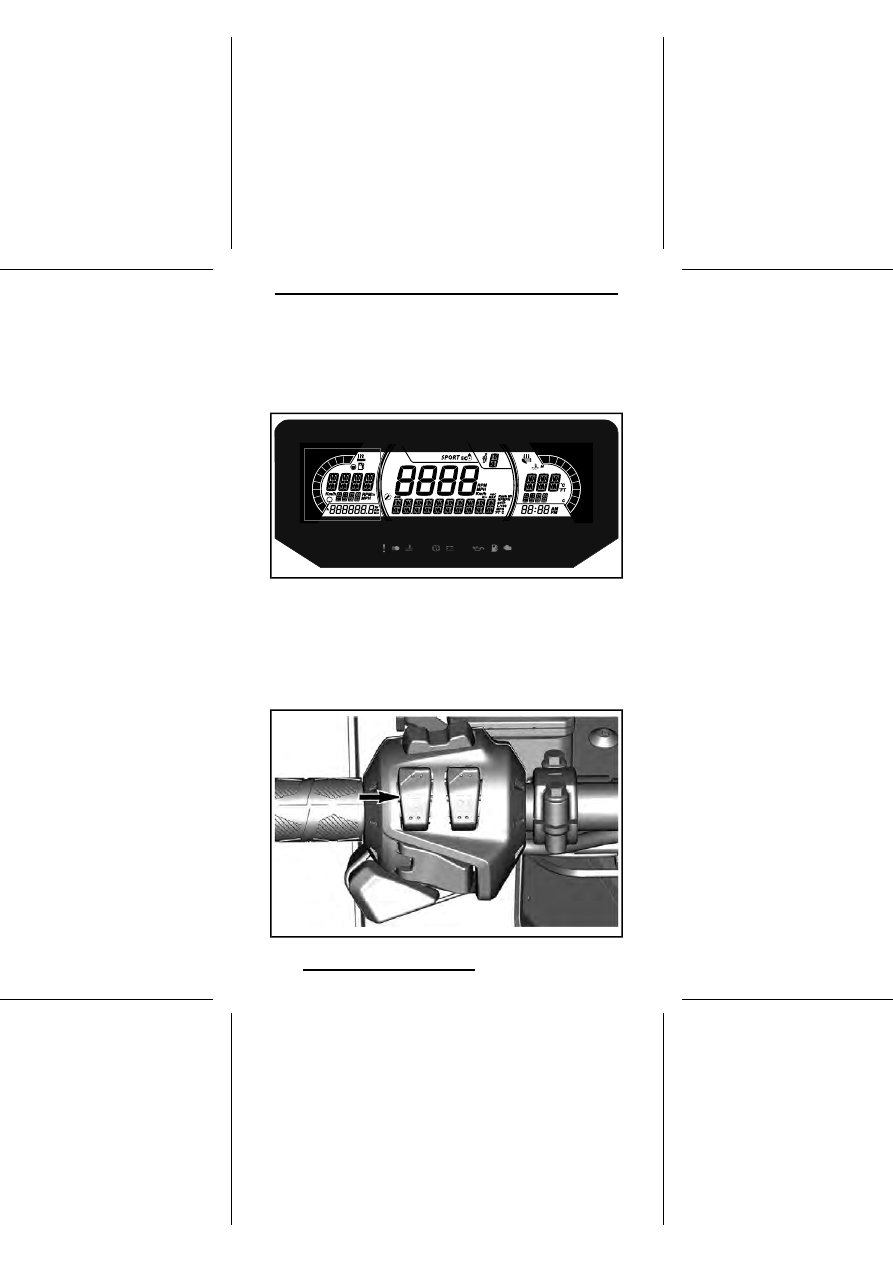

Правая боковая секция дисплея

113

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Правая боковая секция дисплея используется для отображения следующей
информации:
-

температура двигателя,

-

Индикатор обогрева дроссельной заслонки

-

часы,

114

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Центральная секция дисплея

Отображение скорости транспортного средства в км/ч (или милях/ч) или
частоты вращения двигателя в об/мин. См. раздел «

НАСТРОЙКИ».

115

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

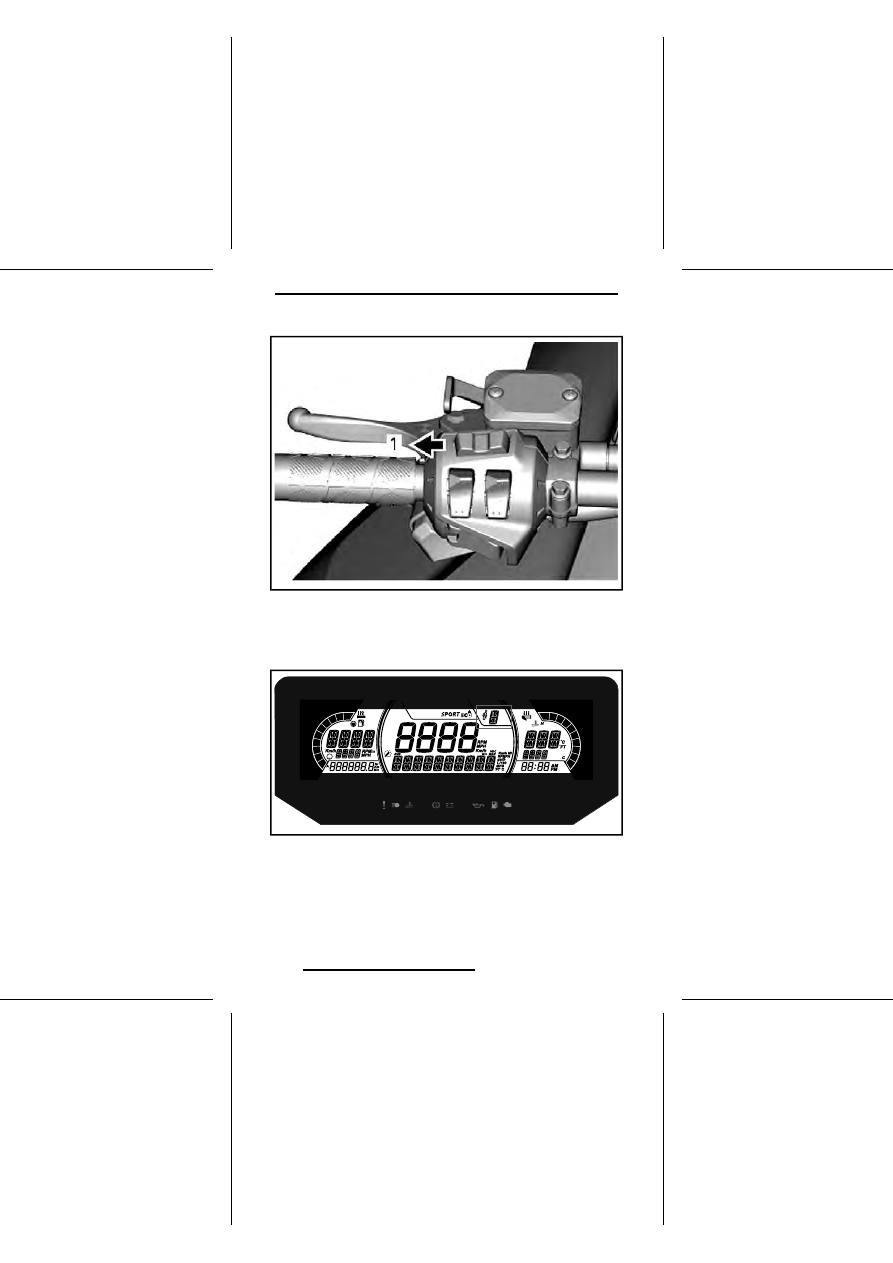

ТИПОВОЙ ВАРИАНТ

1.

Кнопка МЕНЮ (M)

Индикатор положения подвески ACS (при наличии)

Этот индикатор показывает настройку подвески.
Подвеска калибруется в диапазоне от 1 до 5, 1 — самая мягкая настройка.

116

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Для ознакомления с надлежащей процедурой регулировки см. раздел
ТОЧНАЯ НАСТРОЙКА ПЛАВНОСТИ ХОДА.

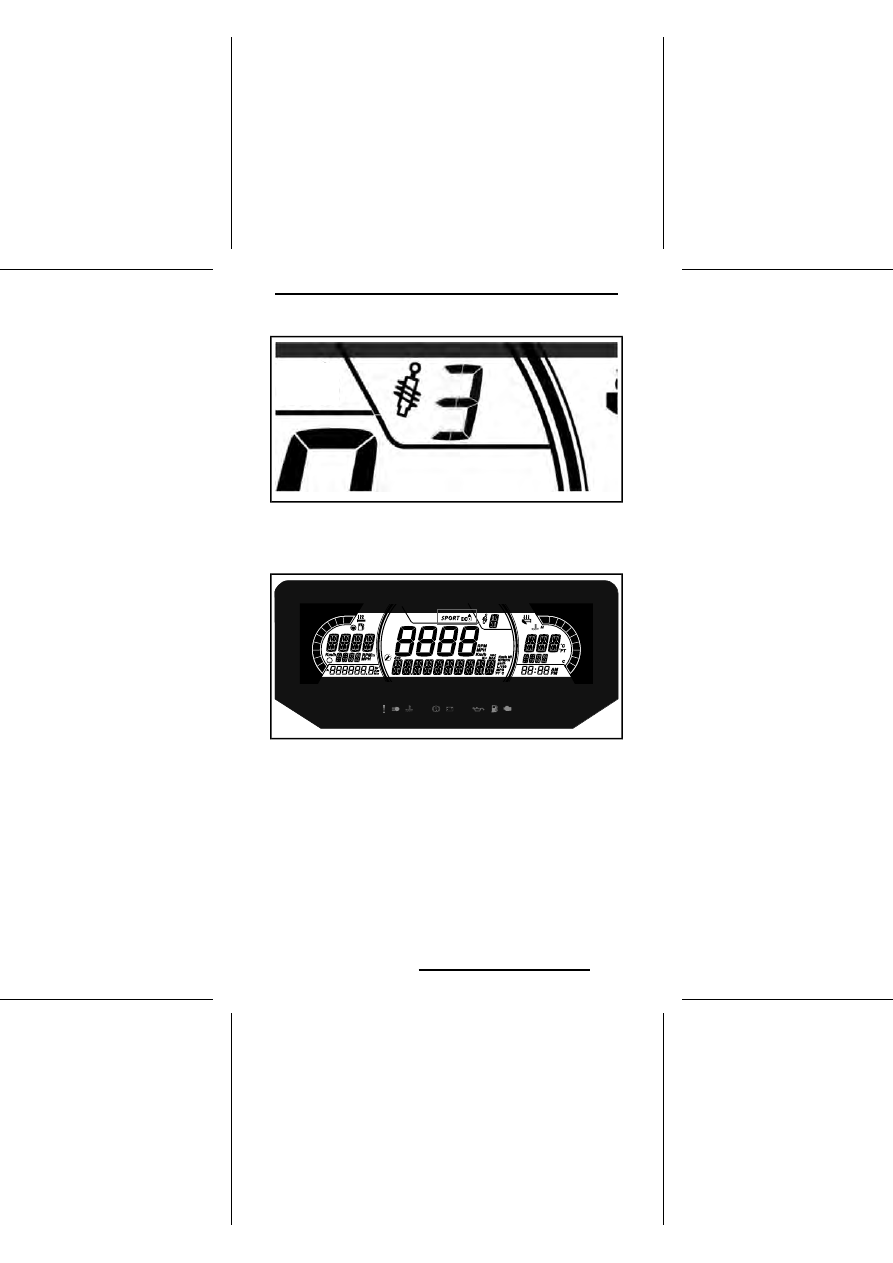

Индикатор MODE (РЕЖИМ) (при наличии)

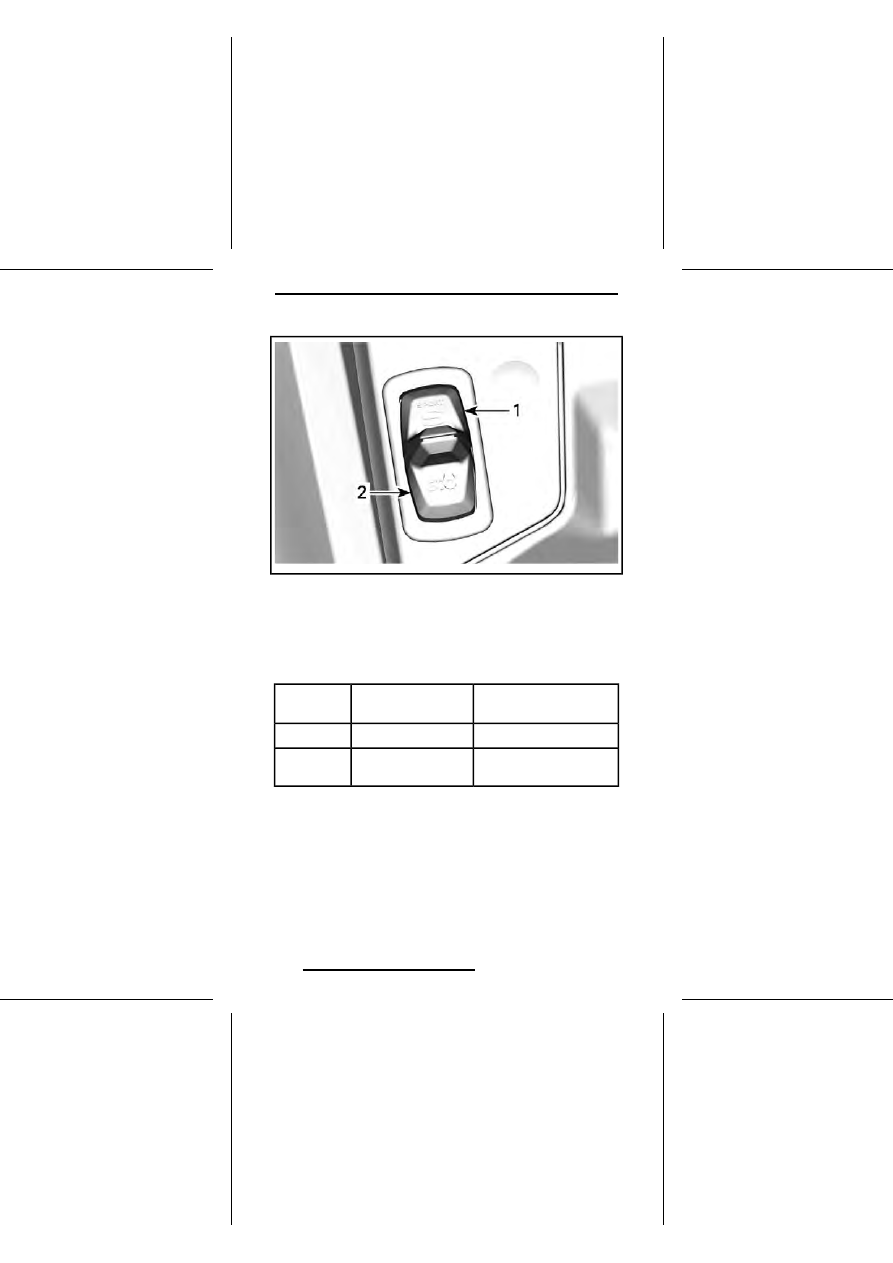

Индикатор РЕЖИМА отображает выбранный режим движения:
-

SPORT (спортивный).

-

ECO (экономичный),

-

ОБЫЧНЫЙ

117

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1.

Положение SPORT (СПОРТИВНЫЙ)

2.

Положение ECO (ЭКОНОМИЧНЫЙ)

ПРИМЕЧАНИЕ:

В нормальном режиме (NORMAL) никакая информация

не отображается.

При активации и деактивации в нижней секции дисплея будет выводиться
следующее сообщение, соответствующее выбранному режиму:

СООБЩЕНИЕ ПРИ

ДЕАКТИВАЦИИ

СООБЩЕНИЕ

РЕЖИМ

Спортивный режим выключен

Спортивный

Спортивный

Экономичный режим

выключен

Экономичный

Экономичный

Контрольные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоянии транс-
портного средства, которое может стать серьезным. Некоторые индикаторы
загораются при запуске транспортного средства в качестве подтверждения
их работоспособности. Если какие-либо лампы продолжают гореть после
запуска транспортного средства, для получения дополнительной информа-
ции обратитесь к контрольной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются

на дисплее многофункциональной приборной панели. Они выполняют ту

118

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

же функцию, что и соответствующая сигнальная лампа, но не отображаются

при запуске транспортного средства.

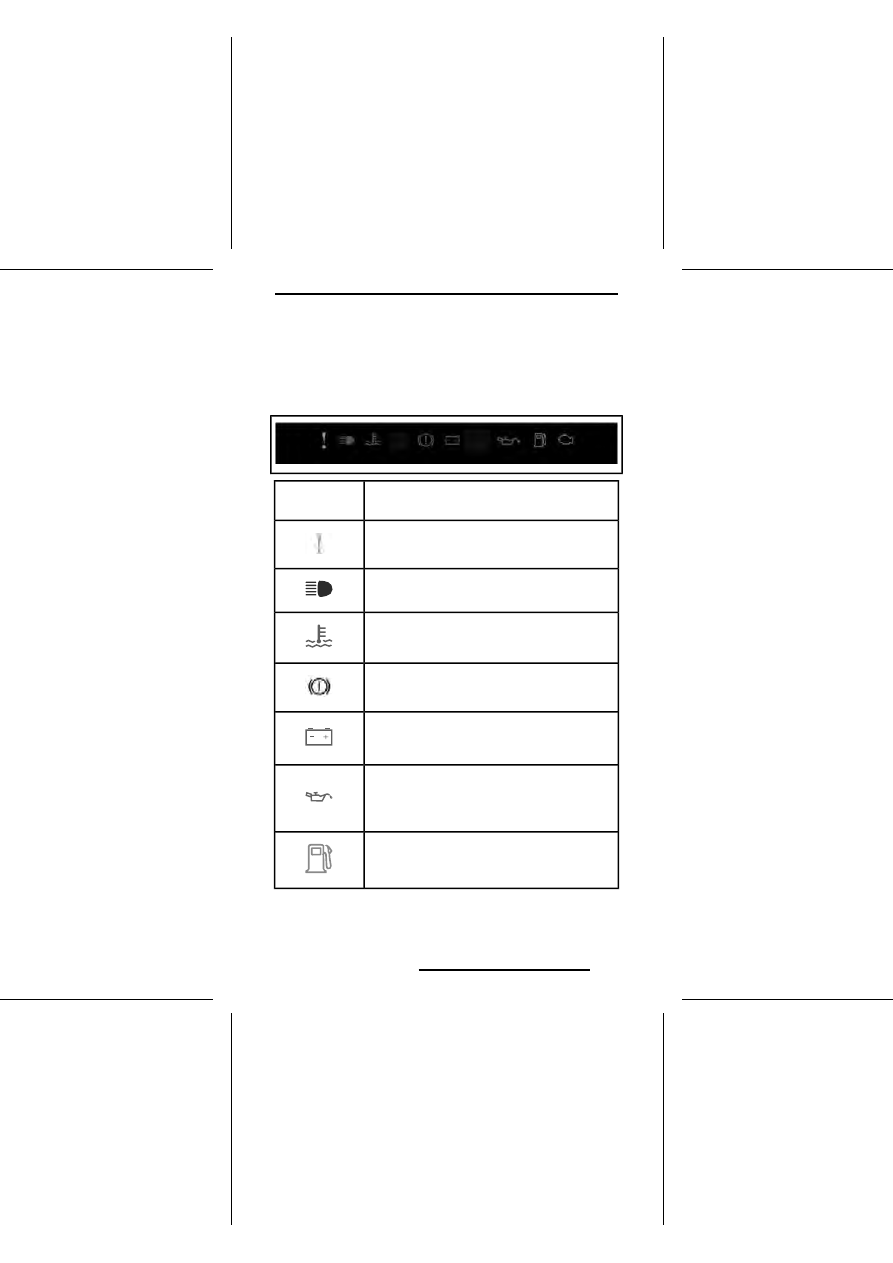

Контрольные лампы — нижняя секция

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ: неисправность транспортного средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура двигателя

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного масла (если

применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива

119

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ ЦВЕТ

Горит

: неисправность системы снижения токсичности

отработавших газов транспортного средства.

Мигает

: Проблемы с двигателем, активирован

аварийный режим. Немедленно обратитесь в

сервисный центр

Значки и индикаторы — многофункциональный
дисплей

ЗНАЧКИ И ИНДИКАТОРЫ

Указывает, что выбран спортивный режим

Указывает, что выбран эко-режим

Настройка

С помощью кнопки МЕНЮ выберите

SETTINGS

(НАСТРОЙКИ) и удержи-

вайте кнопку, чтобы войти в меню настроек. Доступны различные параметры,
например переключение между отображением скорости и числа оборотов
двигателя в центральной секции дисплея.

Сброс индикации необходимости техобслуживания

ПРИМЕЧАНИЕ:

Только когда отображается пиктограмма необходимости

техобслуживания.

С помощью кнопки МЕНЮ выберите пункт

RES MAINT

(СБРОС ИНДИКА-

ЦИИ НЕОБХОДИМОСТИ ТЕХОБСЛУЖИВАНИЯ) и удерживайте его, чтобы
сбросить индикацию необходимости техобслуживания.

Выбор единиц измерения

Многофункциональная приборная панель предварительно настроена на
показания в единицах измерения, принятых в США и Великобритании, но
ее можно перенастроить на показания в метрических единицах.

120

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

С помощью кнопки МЕНЮ выберите

UNITS

(ЕДИНИЦЫ ИЗМЕРЕНИЯ) и

удерживайте кнопку, чтобы изменить единицы измерения.

Настройка часов

С помощью кнопки МЕНЮ выберите

CLOCK

(ЧАСЫ) и удерживайте

кнопку, чтобы изменить время.
1.

С помощью кнопки МЕНЮ выберите индикацию часов.

2.

Нажмите кнопку МЕНЮ и удерживайте ее нажатой в течение трех се-
кунд.

3.

Нажмите кнопку МЕНЮ, чтобы выбрать формат времени 12:00 AM PM
или 24:00.

4.

Нажимайте кнопку МЕНЮ, чтобы изменить часы.

5.

Нажмите кнопку МЕНЮ, чтобы перейти к минутам (минуты будут ми-
гать).

6.

Нажимайте кнопку МЕНЮ, чтобы изменить минуты.

7.

Нажмите кнопку МЕНЮ.

Выбор языка

Предусмотрена возможность изменения языка сообщений приборной панели.
Обратитесь к авторизованному дилеру Sea-Doo для получения информации
о доступных языках и способах настройки приборной панели.

13) Багажный отсек

Багажное отделение располагается в передней части снегохода над панелью
приборов.
Руководство по эксплуатации и шнур аварийного запуска двигателя распо-
лагаются в переднем багажном отделении.

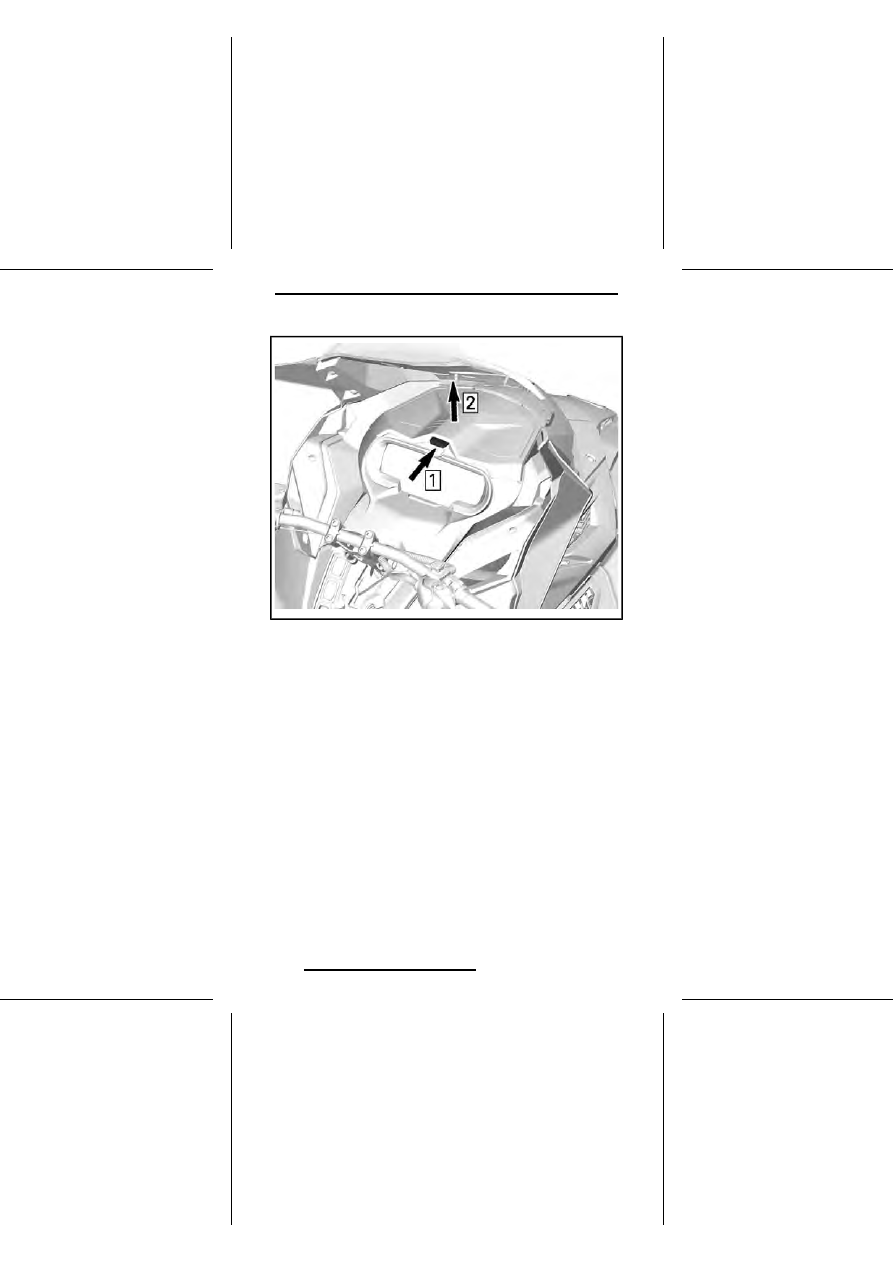

Чтобы открыть, нажмите кнопку и поднимите крышку.

121

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

ПРИМЕЧАНИЕ:

После закрывания убедитесь, что крышка надежно за-

перта. Вы услышите характерный щелчок.

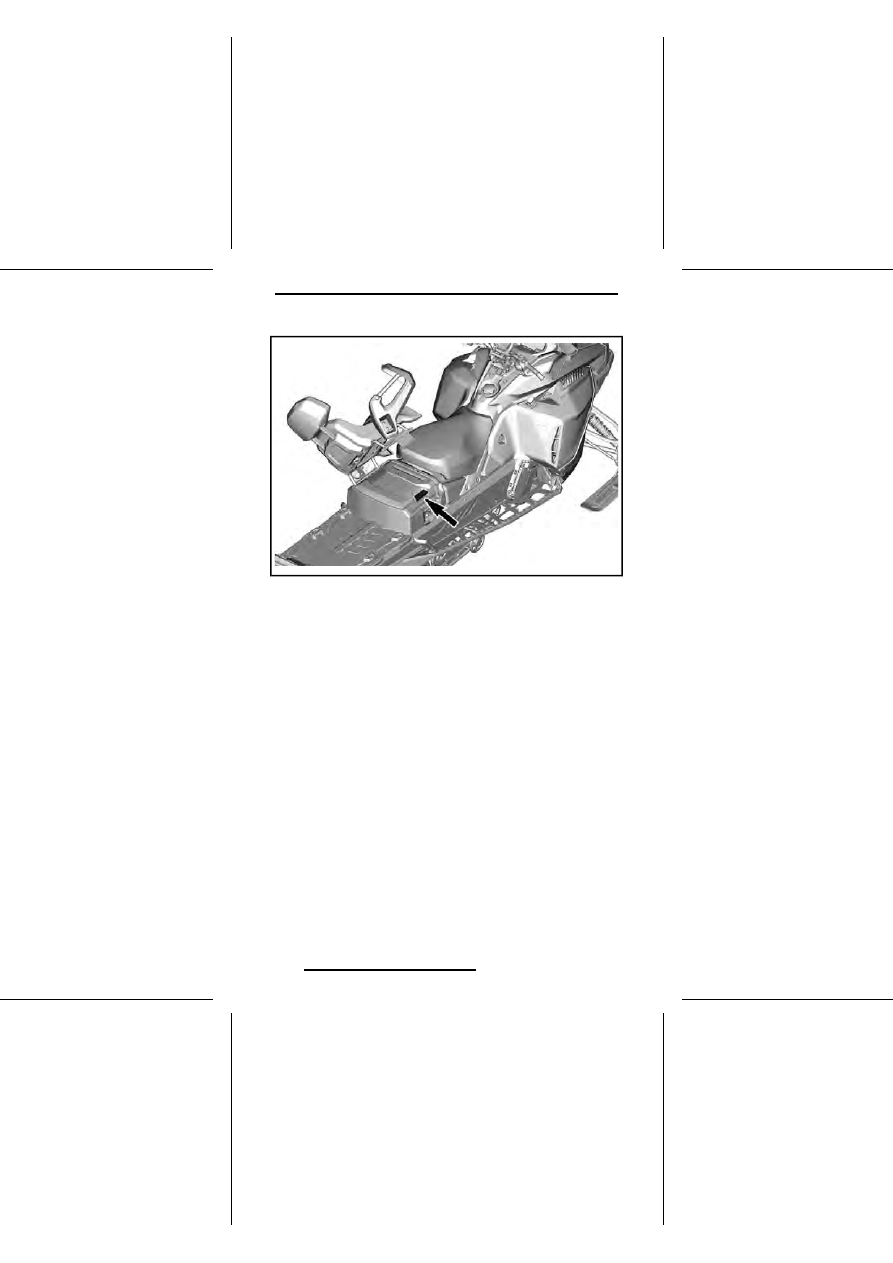

В некоторых моделях багажное отделение располагается в задней части
сидения над крышкой аккумуляторной батареи.

122

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

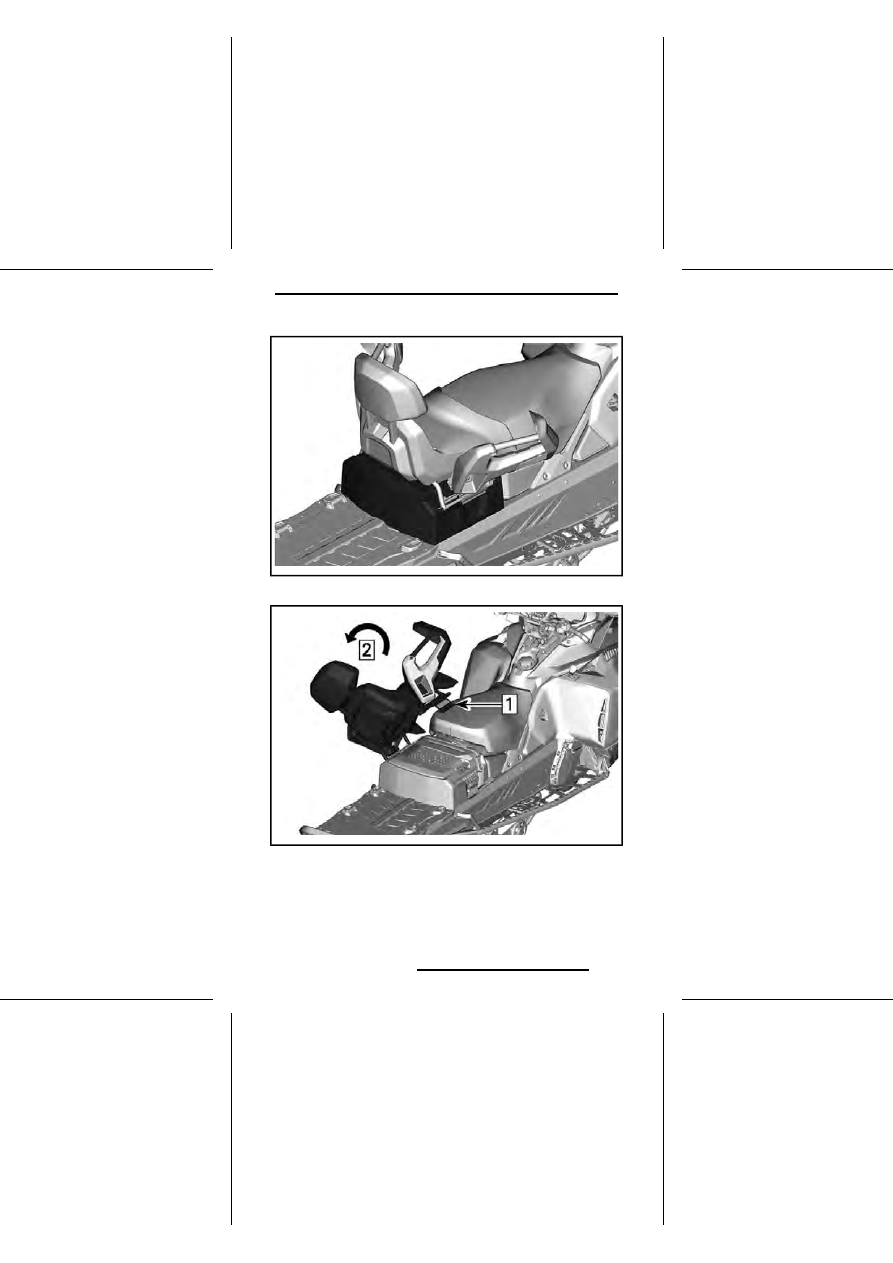

Чтобы открыть, откиньте пассажирское сиденье.

Шаг 1:

Откройте замок сиденья

Шаг 2:

Откиньте пассажирское сиденье

Поднимите ручку.

123

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

14) Руководство по эксплуатации

Руководство по эксплуатации должно храниться в

БАГАЖНОМ ОТДЕЛЕНИИ.

15) Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возможность разме-
щение набора инструментов, предназначенного для выполнения элемен-
тарных операций технического обслуживания.
Инструменты входят в комплект поставки снегохода. Они всегда должны
устанавливаться в надлежащем месте и в надлежащей ориентации.

124

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

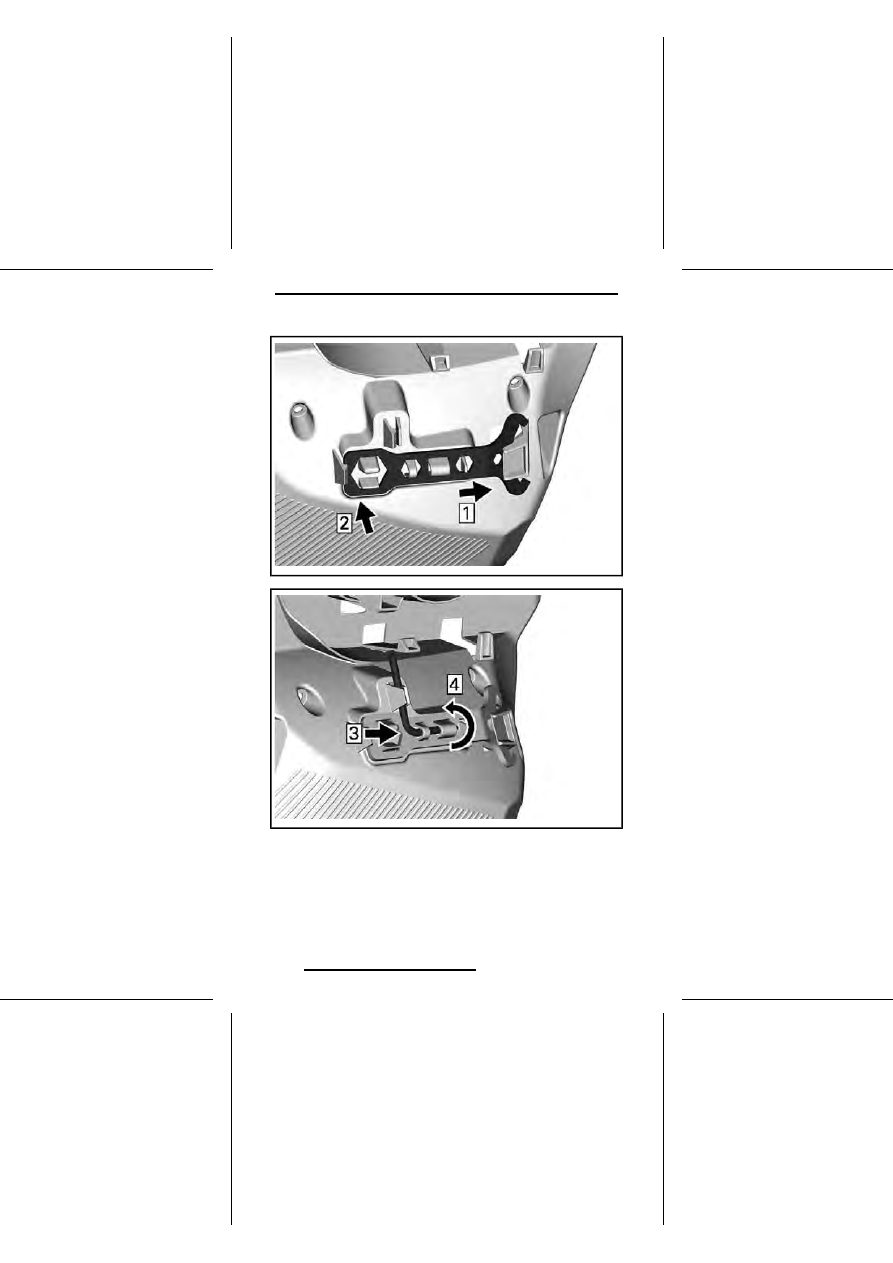

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ
В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

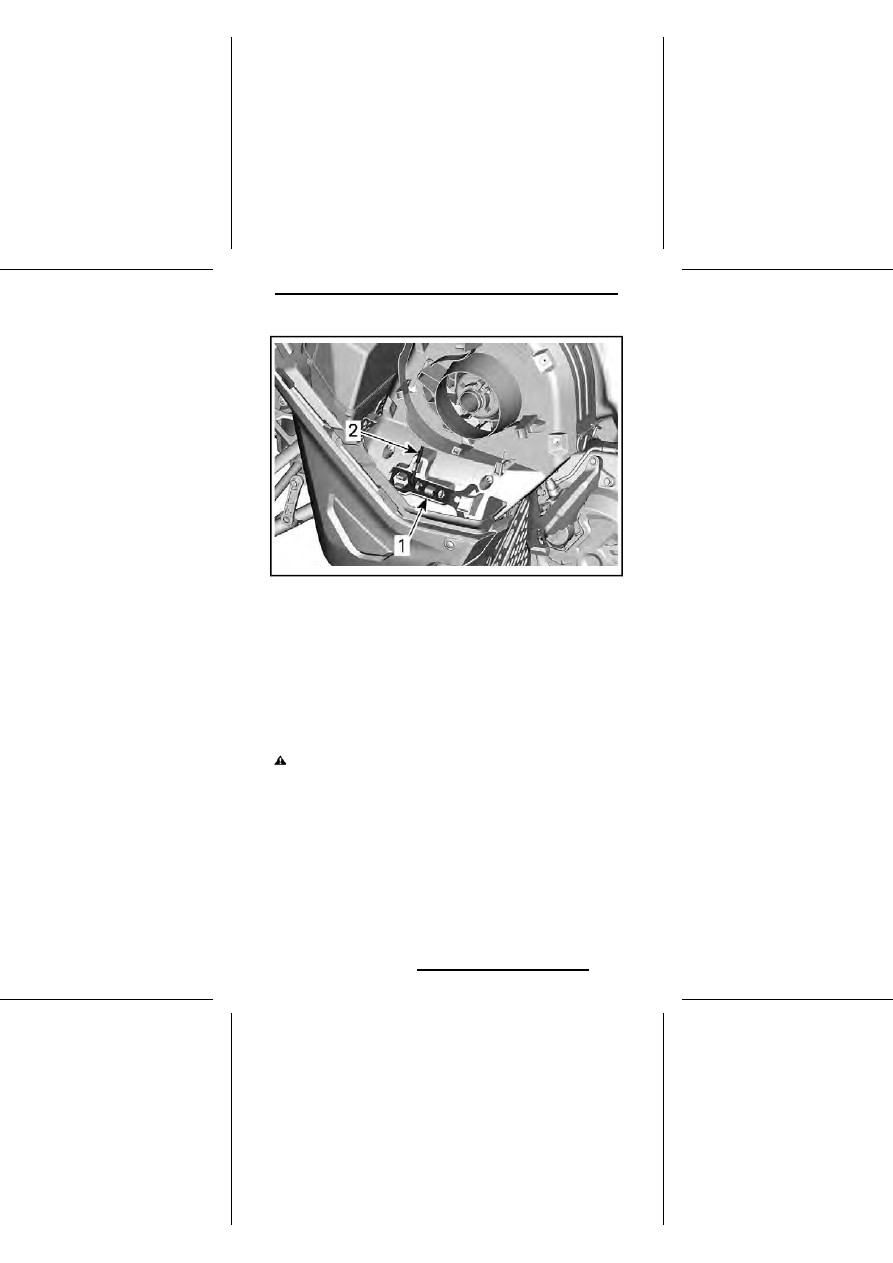

1.

Приспособление для регулировки

2.

Приспособление для разведения шкива

Выполняйте установку в следующем порядке:
1.

Задвиньте открытый конец инструмента для регулировки подвески под
фиксирующую лапку.

2.

Нажмите закрытым концом на крепежные лапки.

3.

Вставьте короткий конец инструмента для разведения шкива и регули-
ровки фар в отверстие.

4.

Поверните и зафиксируйте длинный конец на месте.

ОСТОРОЖНО!

Убедитесь, что возимый комплект инструмен-

тов надежно зафиксирован на кожухе. Инструменты могут от-
крепиться и повредить вращающиеся детали.

125

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
