ТИПОВОЙ ВАРИАНТ

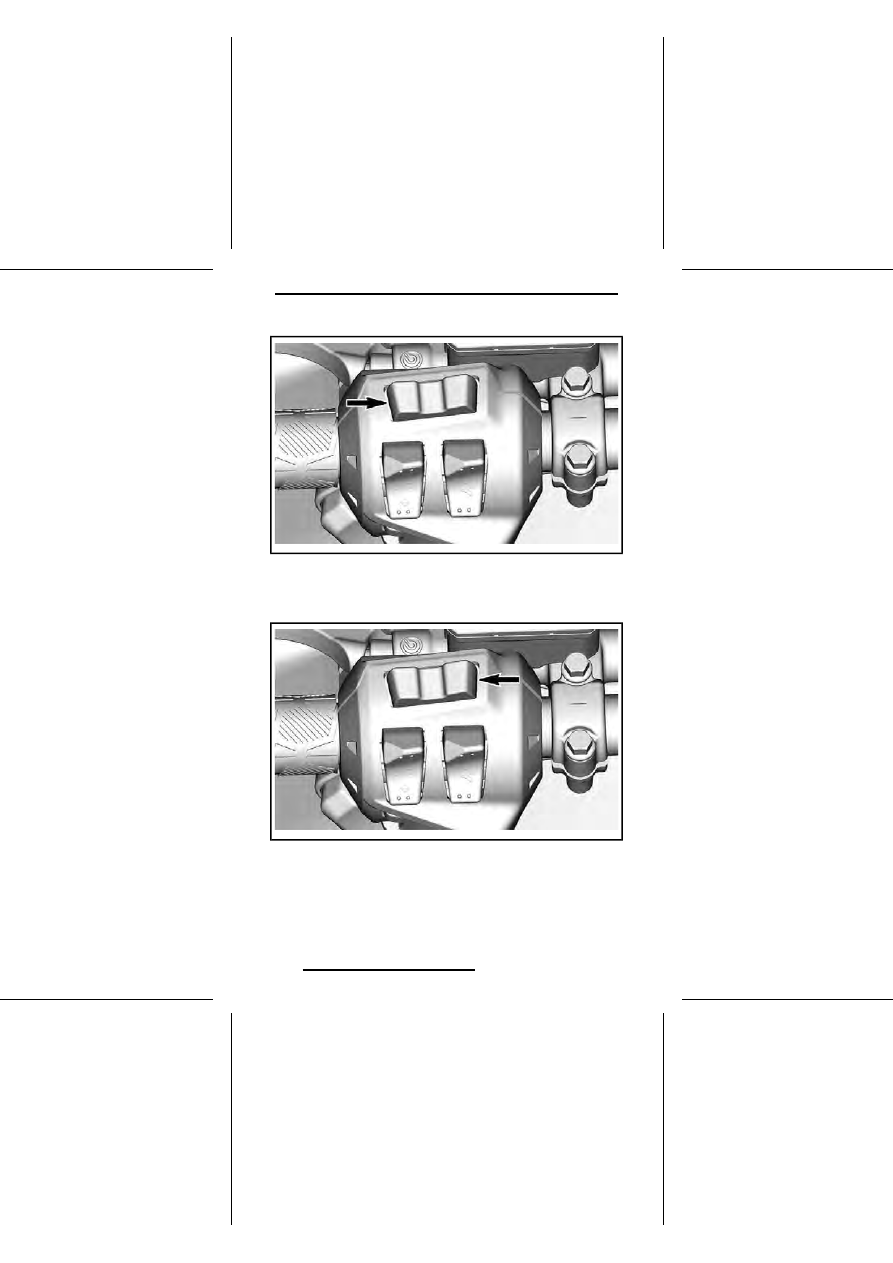

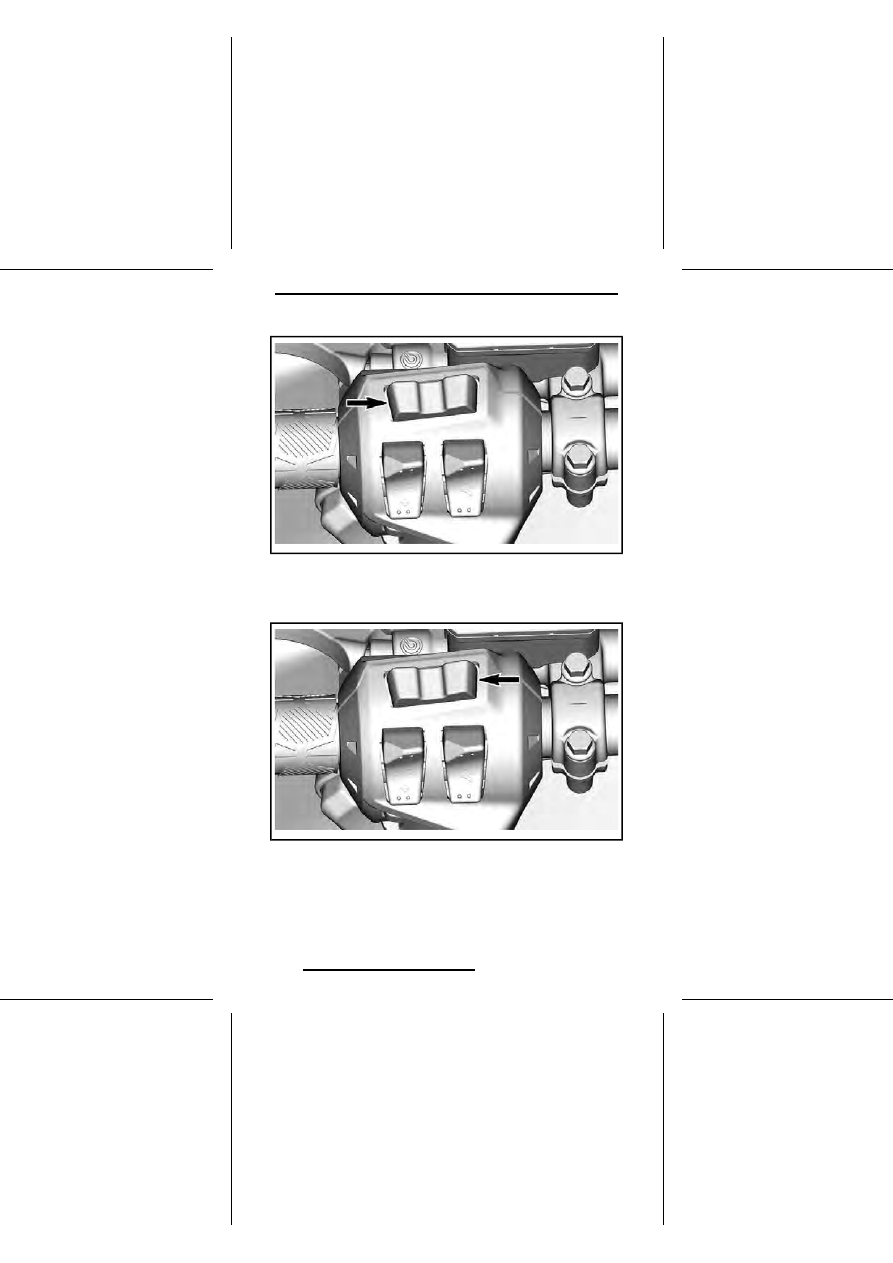

Пиктограмма обогрева рукояток

Теплее

Холоднее

Отсутствие сегментов на индикаторе дисплея означает, что обогрев выклю-
чен.

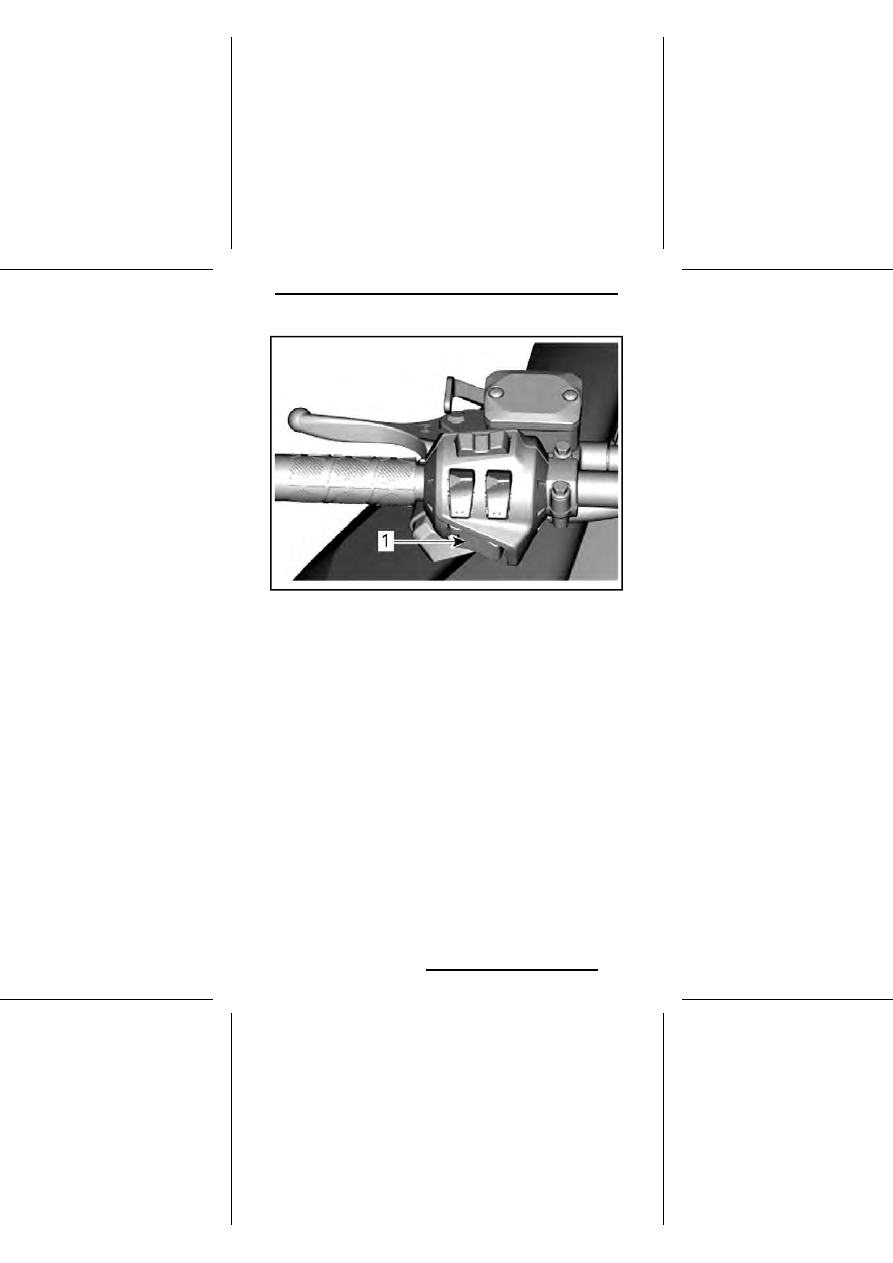

Кнопка меню/настройки (при наличии)

Эта кнопка используется для управления информацией, отображаемой на
многофункциональной приборной панели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ/НАСТРОЙКИ

Функция меню

Функция SET (установка)

Полную информацию см. разделе «

ПРИБОРНАЯ ПАНЕЛЬ».

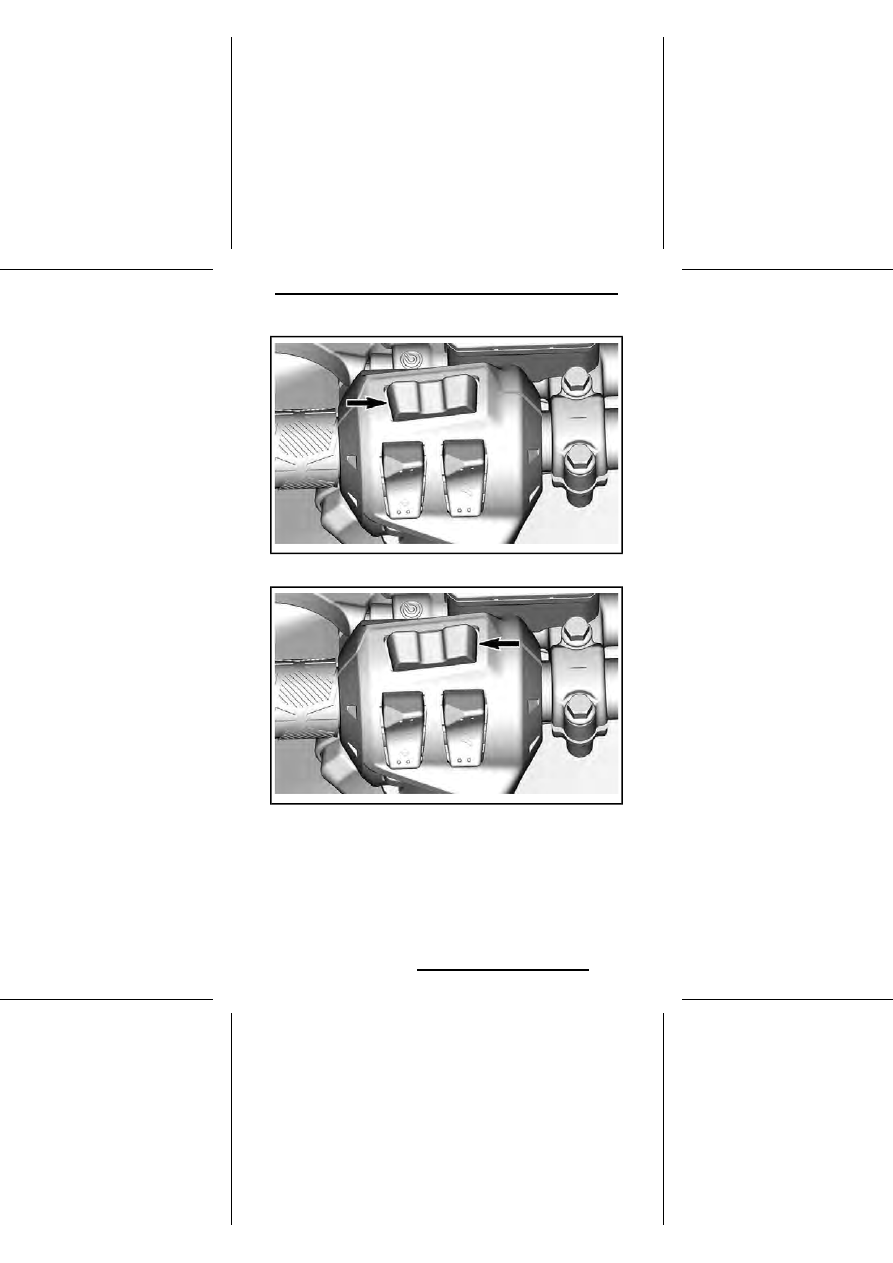

Кнопка запуска двигателя/включения
электронного реверса (RER)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка запуска двигателя/включения электронного реверса

Нажмите, чтобы запустить двигатель моделей с электрическим стартером.
См. подраздел

ЗАПУСК ДВИГАТЕЛЯ раздела ОСНОВНЫЕ ОПЕРАЦИИ .

При работающем двигателе нажмите данную кнопку для включения элек-
тронного реверса. См. подраздел

РЕВЕРС (RER) раздела ОСНОВНЫЕ

ОПЕРАЦИИ.

9) Реверс (механический) (при наличии)

Для ознакомления с надлежащим порядком использования см. «

ОСНОВНЫЕ

ПРОЦЕДУРЫ».

10) Сиденье

Снятие сиденья

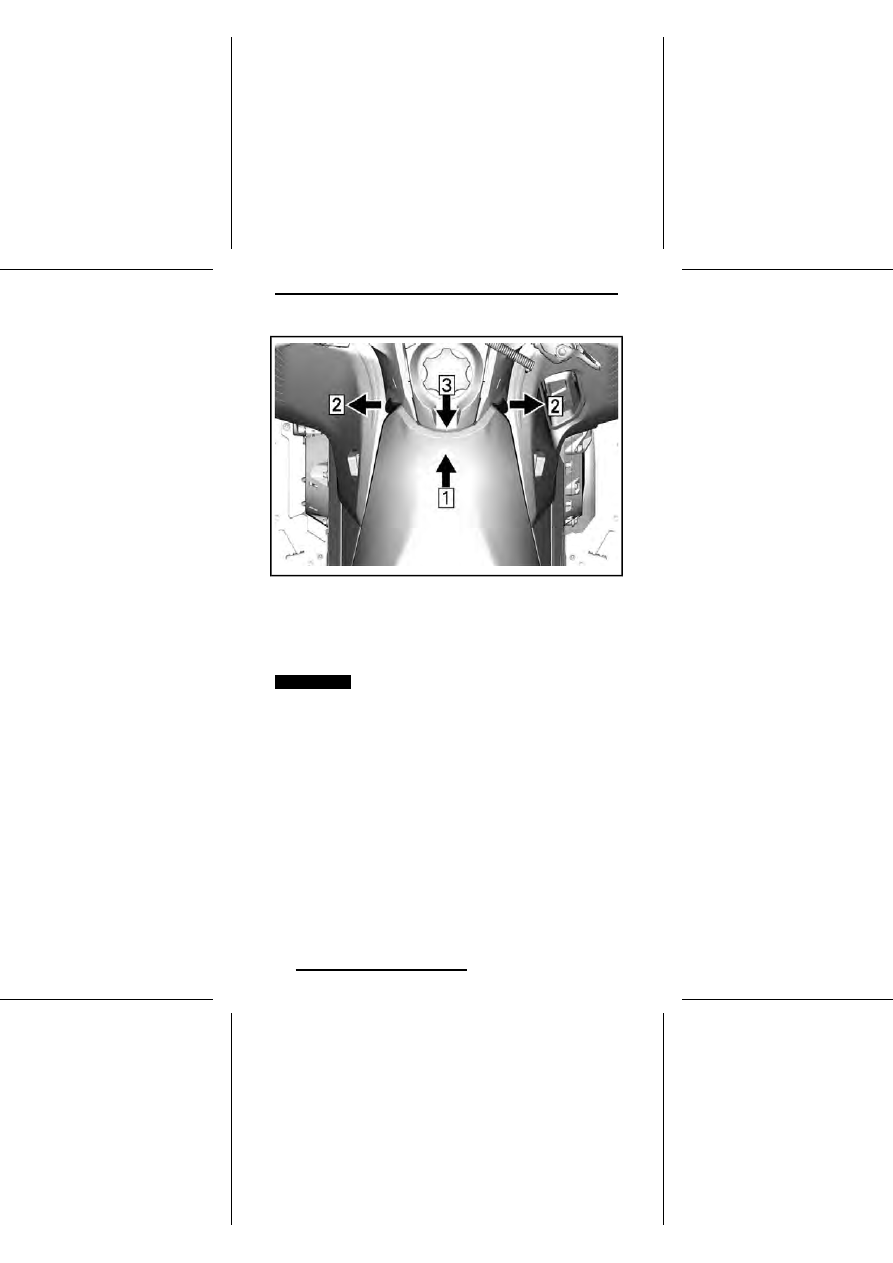

Нажимая на центр сиденья вперед, потяните за обе стороны. Вставьте руку
между сиденьем и корпусом, чтобы поднять сиденье вверх и назад для
разблокировки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Шаг 1:

Нажать

Шаг 2:

Потянуть

Шаг 3:

Поднимите вверх и назад, чтобы разблокировать сиденье

Сместите сиденье назад, чтобы снять его.

Установка сиденья

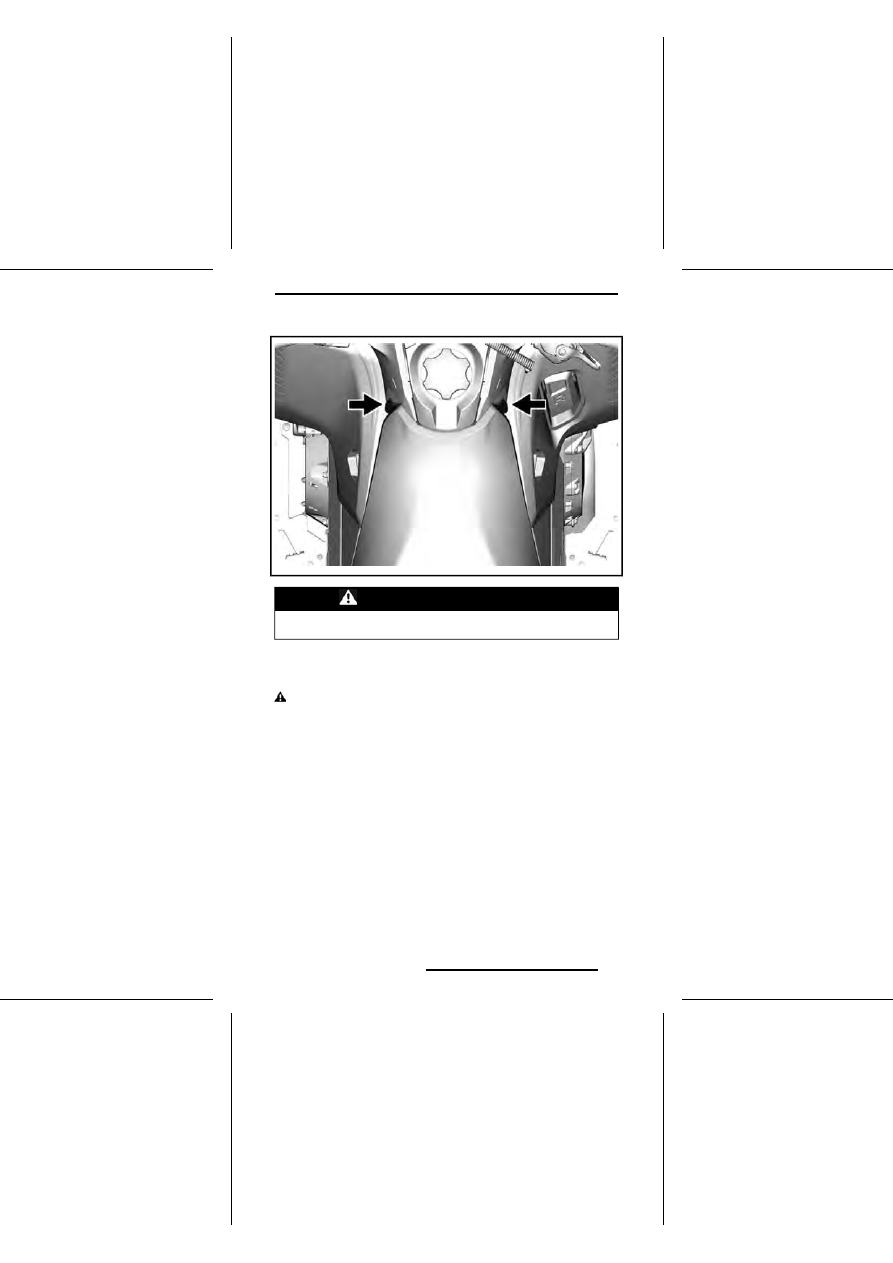

ВНИМАНИЕ

Движение на снегоходе с любым предметом,

расположенным между сиденьем и топливным баком, может
привести к повреждению топливного бака. НЕ РАЗМЕЩАЙТЕ
какие-либо предметы между сиденьем и топливным баком.

Установите сиденье на крюки, а затем сместите его вперед.
Надежно зафиксируйте оба шаровых пальца спереди.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Перед каждой поездкой проверяйте надёжность крепления
сиденья.

11) Передний и задний бамперы

Используются для подъема снегохода вручную.

ОСТОРОЖНО!

Избегайте получения травм, при поднимании

снегохода применяйте правильную технику подъёма — исполь-
зуйте силу ног. Не поднимайте заднюю часть снегохода, если
у вас для этого недостаточно сил. Для подъёма снегохода
используйте соответствующие технические средства или
обратитесь к кому-нибудь за помощью.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

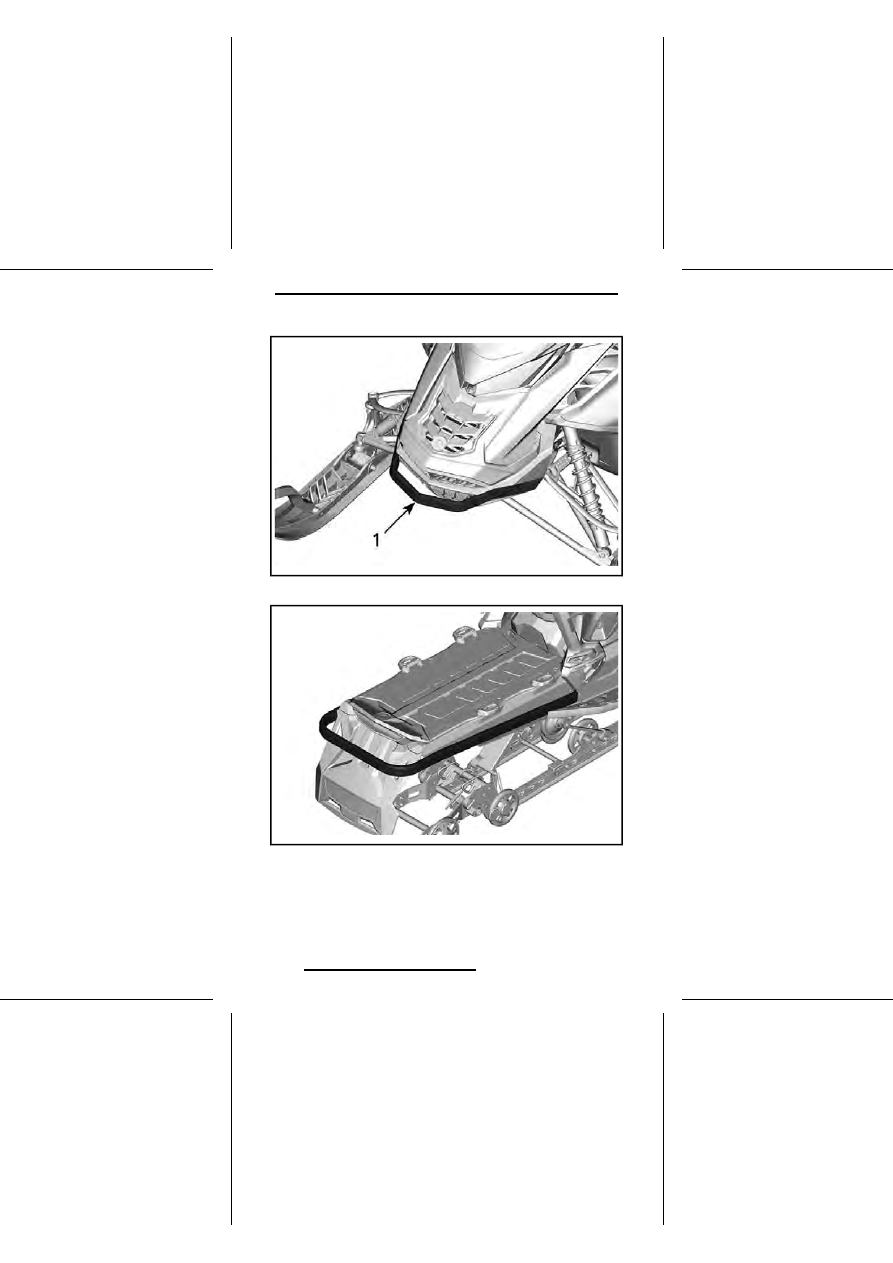

Передний бампер

ТИПОВОЙ ВАРИАНТ — СТАНДАРТНЫЙ БАМПЕР

100

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

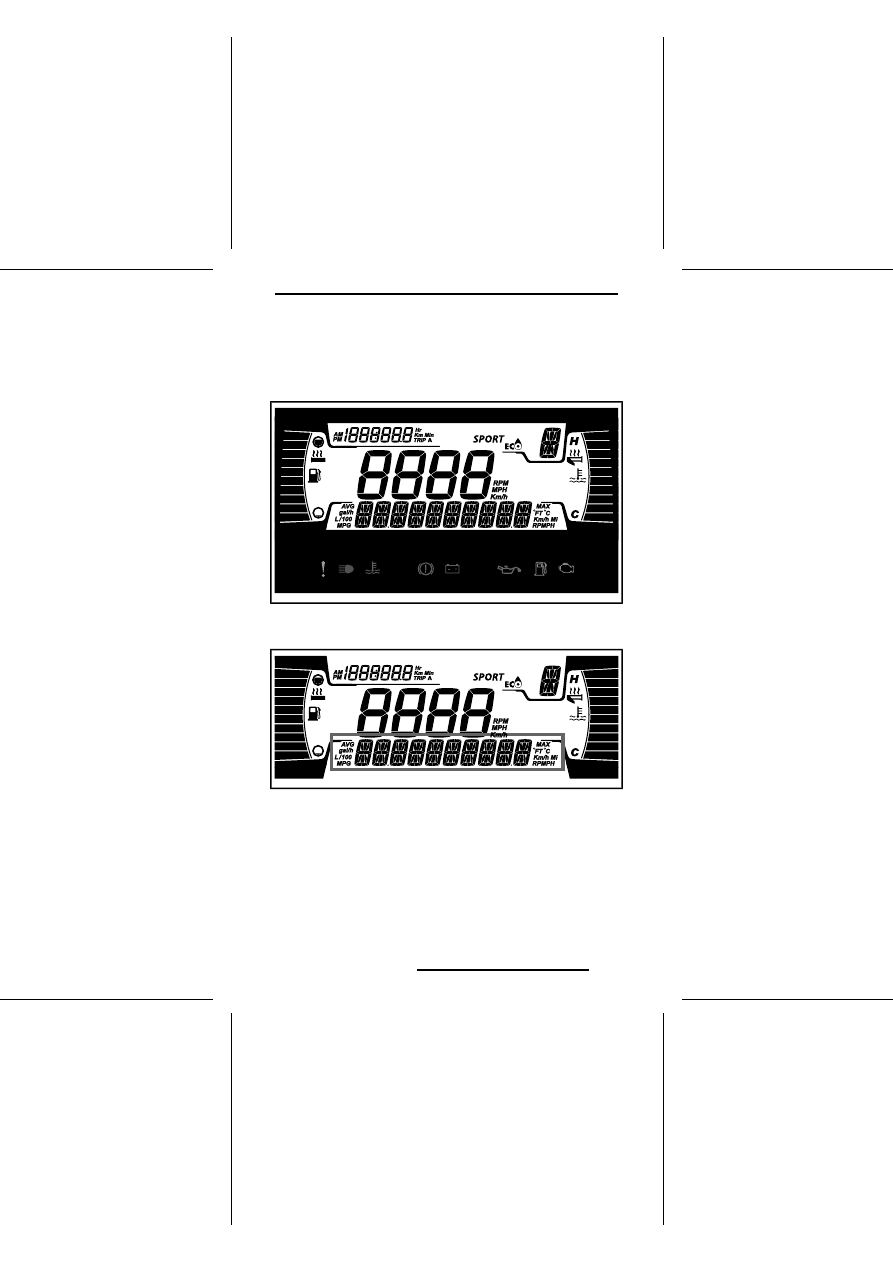

12) Информационный центр

Цифровой дисплей с диагональю 4,5 дюйма.

Нижняя секция дисплея

Может отображать следующее:
-

обороты,

Скорость

температура двигателя,

Статистика по топливу

настройки.

сообщения.

Температура окружающего воздуха (при наличии)

Используйте НИЖНЮЮ кнопку для смены отображаемой информации.

101

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Индикатор SPEED STAT (СТАТИСТИКА ПО СКОРОСТИ) показывает макси-
мальную и среднюю скорости. Для сброса удерживайте НИЖНЮЮ кнопку
нажатой в течение 3 секунд.
При выборе индикатора SPEED (СКОРОСТЬ) на индикаторе TRIP (ПОЕЗДКА)
отображается частота вращения в об/мин.

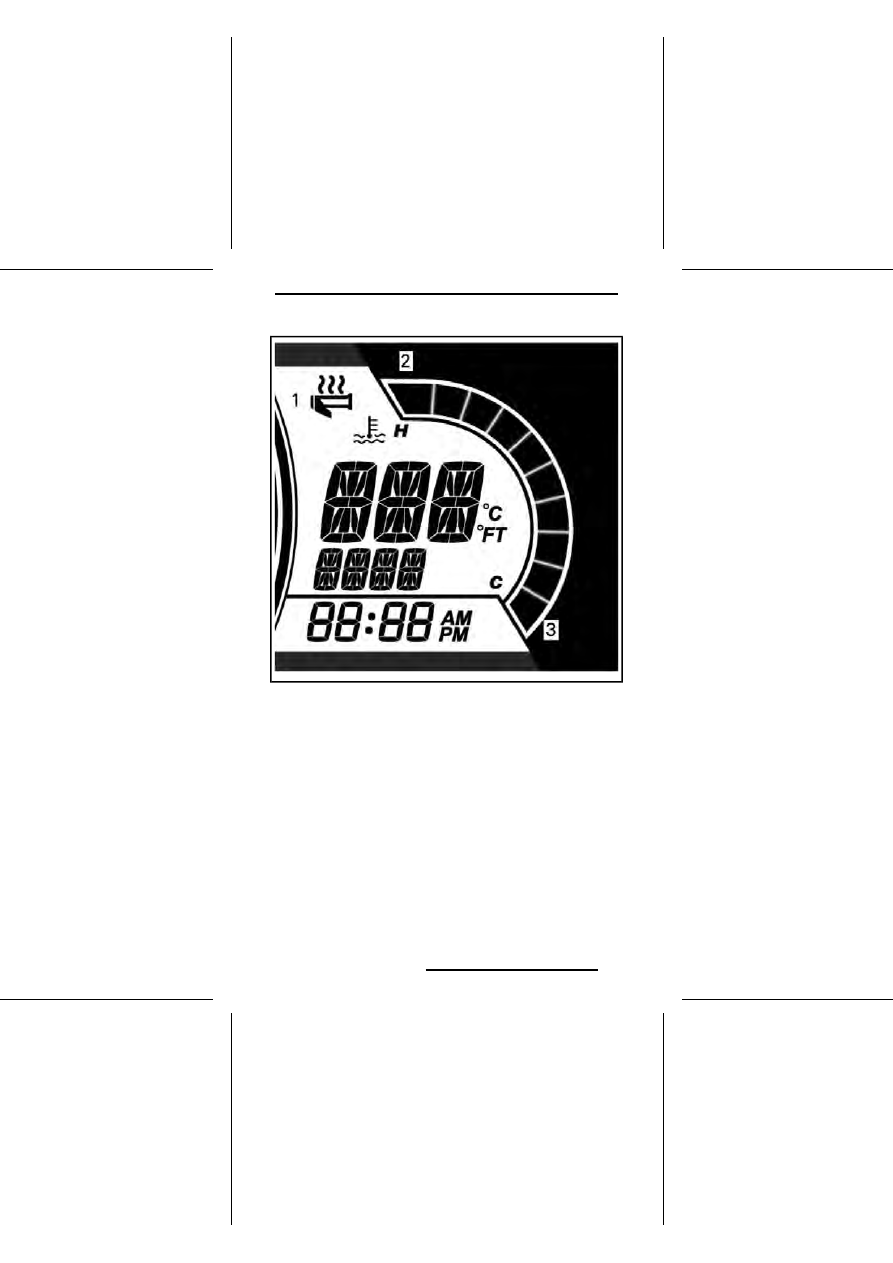

Левая боковая секция дисплея

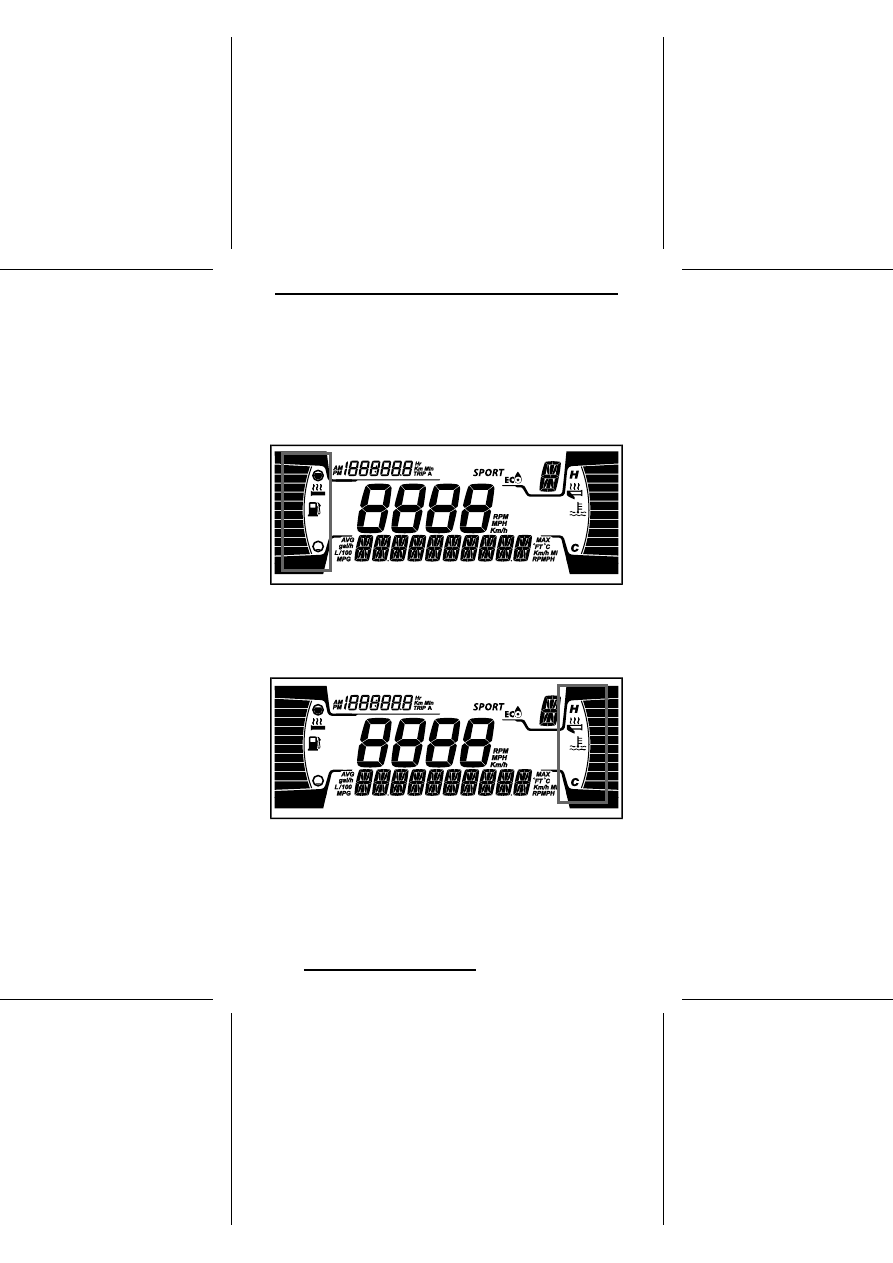

На левой боковой секции дисплея отображается:
-

индикатор уровня топлива,

Уровень обогрева рукояток

Правая боковая секция дисплея

Правая боковая секция дисплея используется для отображения следующей
информации:
-

температура двигателя,

Индикатор обогрева дроссельной заслонки

102

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Центральная секция дисплея

Отображение частоты вращения двигателя в об/мин или скорости транс-
портного средства в км/ч или милях/ч.

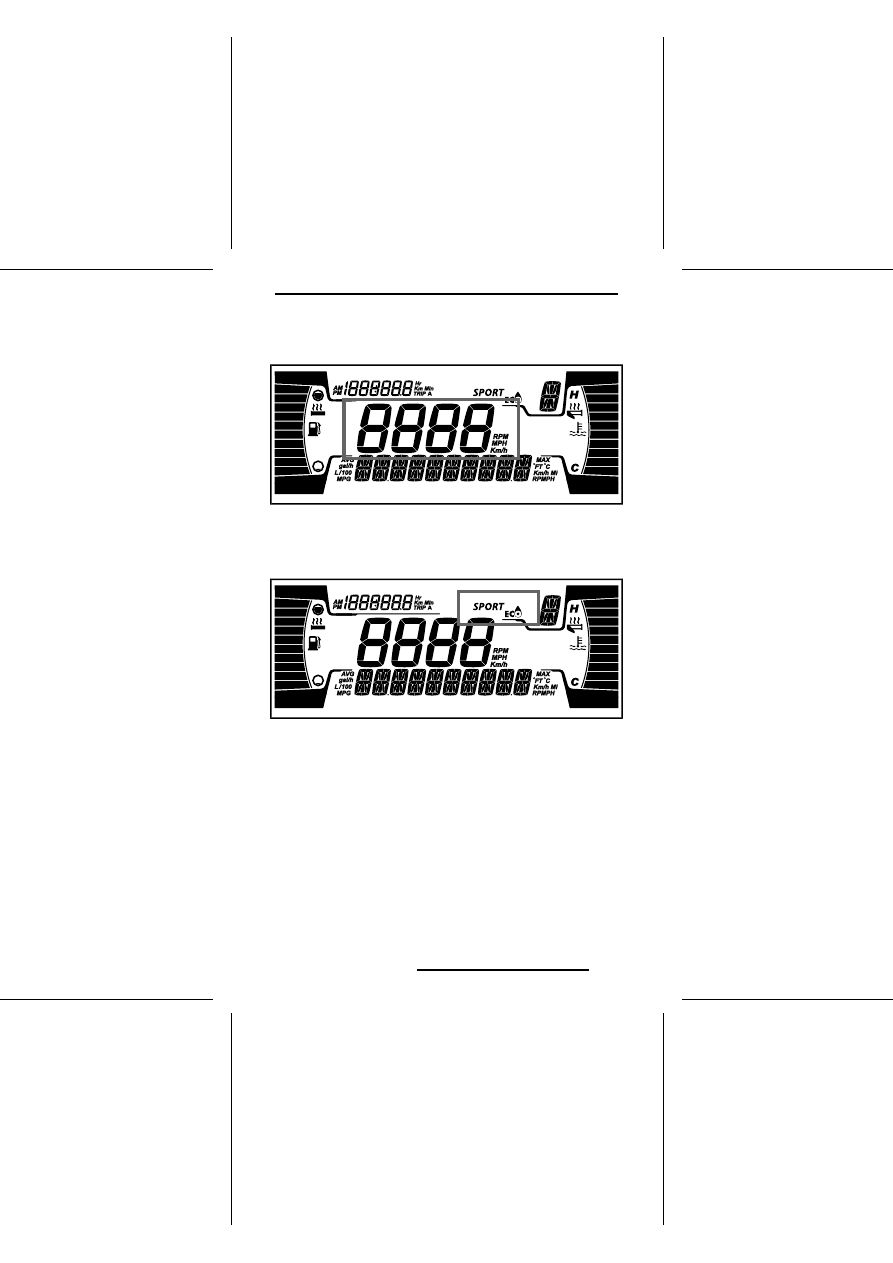

Индикатор MODE (РЕЖИМ) (при наличии)

Индикатор РЕЖИМА отображает выбранный режим движения:
-

SPORT (спортивный).

ECO (экономичный),

ОБЫЧНЫЙ

ПРИМЕЧАНИЕ:

В нормальном режиме (NORMAL) никакая информация

не отображается.

103

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

При активации и деактивации в нижней секции дисплея будет выводиться
следующее сообщение, соответствующее выбранному режиму:

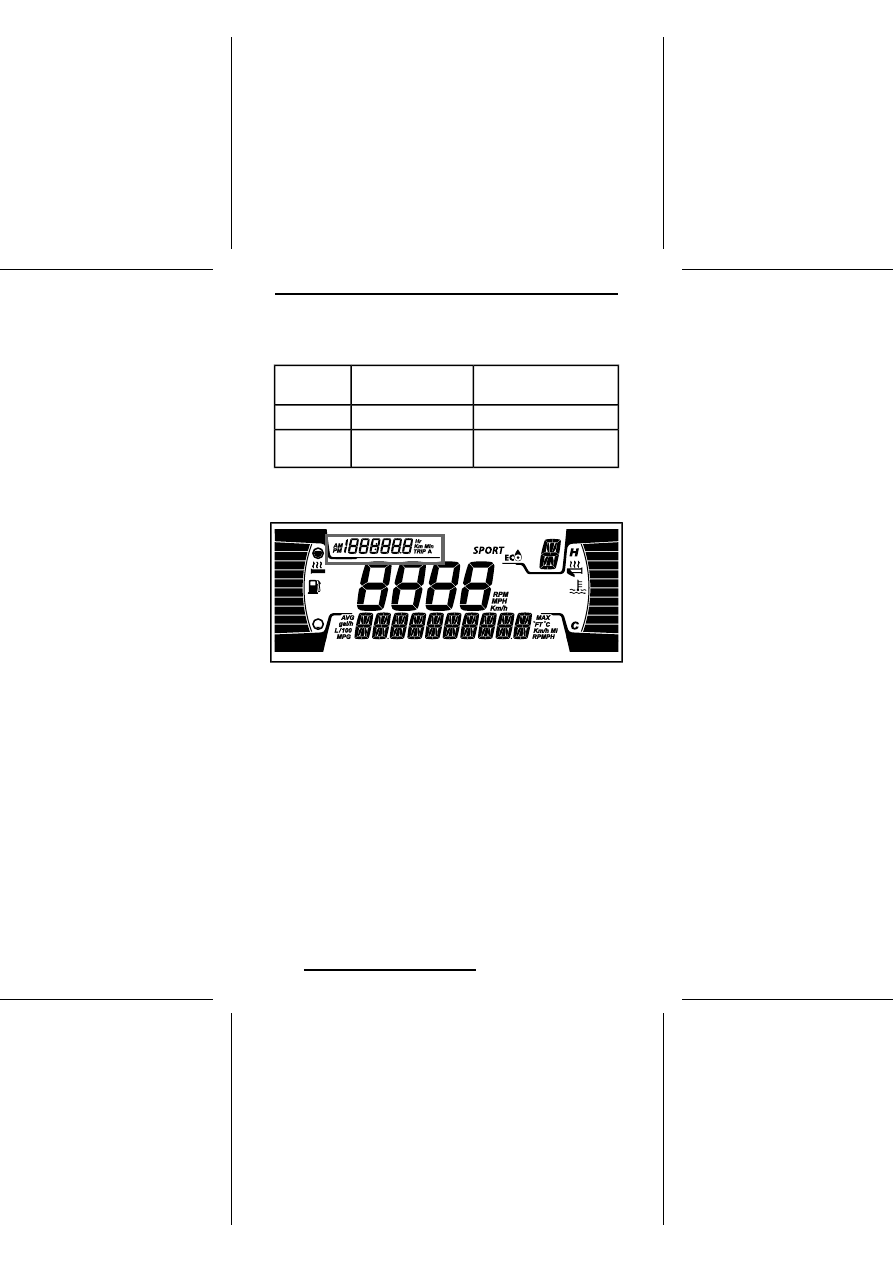

СООБЩЕНИЕ ПРИ

ДЕАКТИВАЦИИ

СООБЩЕНИЕ

РЕЖИМ

Спортивный режим выключен

Спортивный

Экономичный режим

выключен

Экономичный

Индикатор поездки

Этот индикатор отображает следующую информацию о поездке:
-

одометр,

Хронометр поездки A

Расстояние поездки A (км/ч или мили/ч)

Счётчик моточасов транспортного средства

Часы (при наличии аккумуляторной батареи)

Используйте ВЕРХНЮЮ кнопку для смены отображаемой информации.

Контрольные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоянии транс-
портного средства, которое может стать серьезным. Некоторые индикаторы
загораются при запуске транспортного средства в качестве подтверждения
их работоспособности. Если какие-либо лампы продолжают гореть после
запуска транспортного средства, для получения дополнительной информа-
ции обратитесь к контрольной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются

на дисплее многофункциональной приборной панели. Они выполняют ту

104

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

же функцию, что и соответствующая сигнальная лампа, но не отображаются

при запуске транспортного средства.

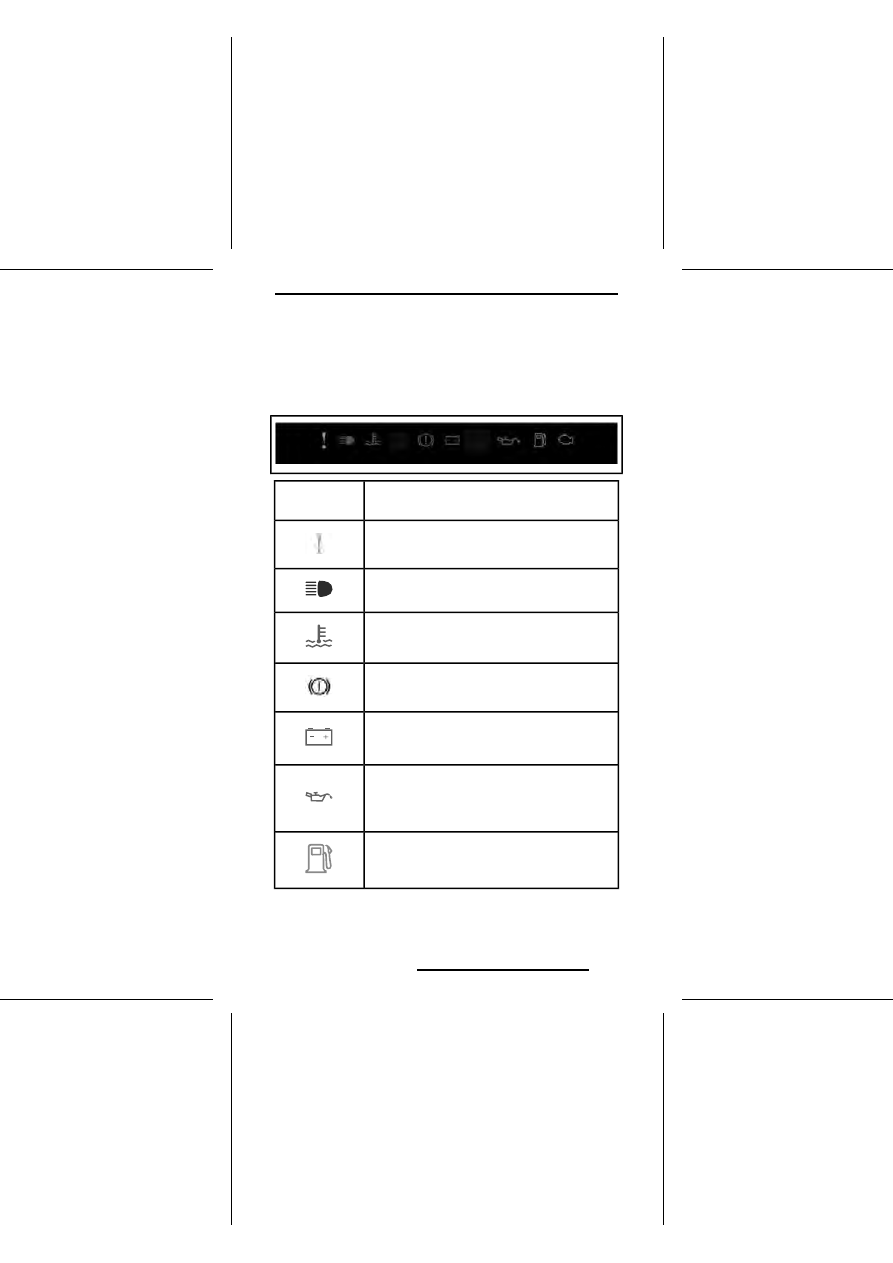

Контрольные лампы — нижняя секция

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ: неисправность транспортного средства.

СИНИЙ — выбран дальний свет фар

КРАСНЫЙ: слишком высокая температура двигателя

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного масла (если

применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива

105

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ ЦВЕТ

Горит

: неисправность системы снижения токсичности

отработавших газов транспортного средства.

Мигает

: Проблемы с двигателем, активирован

аварийный режим. Немедленно обратитесь в

сервисный центр

Значки и индикаторы — многофункциональный
дисплей

ЗНАЧКИ И ИНДИКАТОРЫ

Указывает, что выбран спортивный режим

Указывает, что выбран эко-режим

106

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Настройка

Верхняя кнопка (S)

Нижняя Кнопка (M)

С помощью НИЖНЕЙ кнопки выберите

SETTINGS

(НАСТРОЙКИ) и

удерживайте кнопку, чтобы войти в меню настроек.

Сброс статистики

С помощью НИЖНЕЙ кнопки выберите

RESET STAT

(СБРОС СТАТИ-

СТИКИ) и удерживайте кнопку, чтобы выполнить сброс.

Выбор единиц измерения

Многофункциональная приборная панель предварительно настроена на
показания в единицах измерения, принятых в США и Великобритании, но
ее можно перенастроить на показания в метрических единицах.
С помощью НИЖНЕЙ кнопки выберите пункт

UNITS

(Единицы измерения)

и удерживайте кнопку, чтобы изменить единицы измерения.

Настройка часов

С помощью НИЖНЕЙ кнопки выберите

CLOCK

(ЧАСЫ), чтобы изменить

время.
1.

С помощью НИЖНЕЙ кнопки выберите индикацию часов.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой в течение 1 се-
кунды.

107

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Нажмите НИЖНЮЮ кнопку, чтобы выбрать формат времени 12:00 AM
PM или 24:00.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор.

Нажимайте НИЖНЮЮ кнопку, чтобы изменить часы (часы будут ми-
гать).

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор часов.

Нажмите НИЖНЮЮ кнопку, чтобы перейти к минутам (минуты будут
мигать).

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор минут.

Выбор языка

Предусмотрена возможность изменения языка сообщений приборной панели.
Обратитесь к авторизованному дилеру Sea-Doo для получения информации
о доступных языках и способах настройки приборной панели.

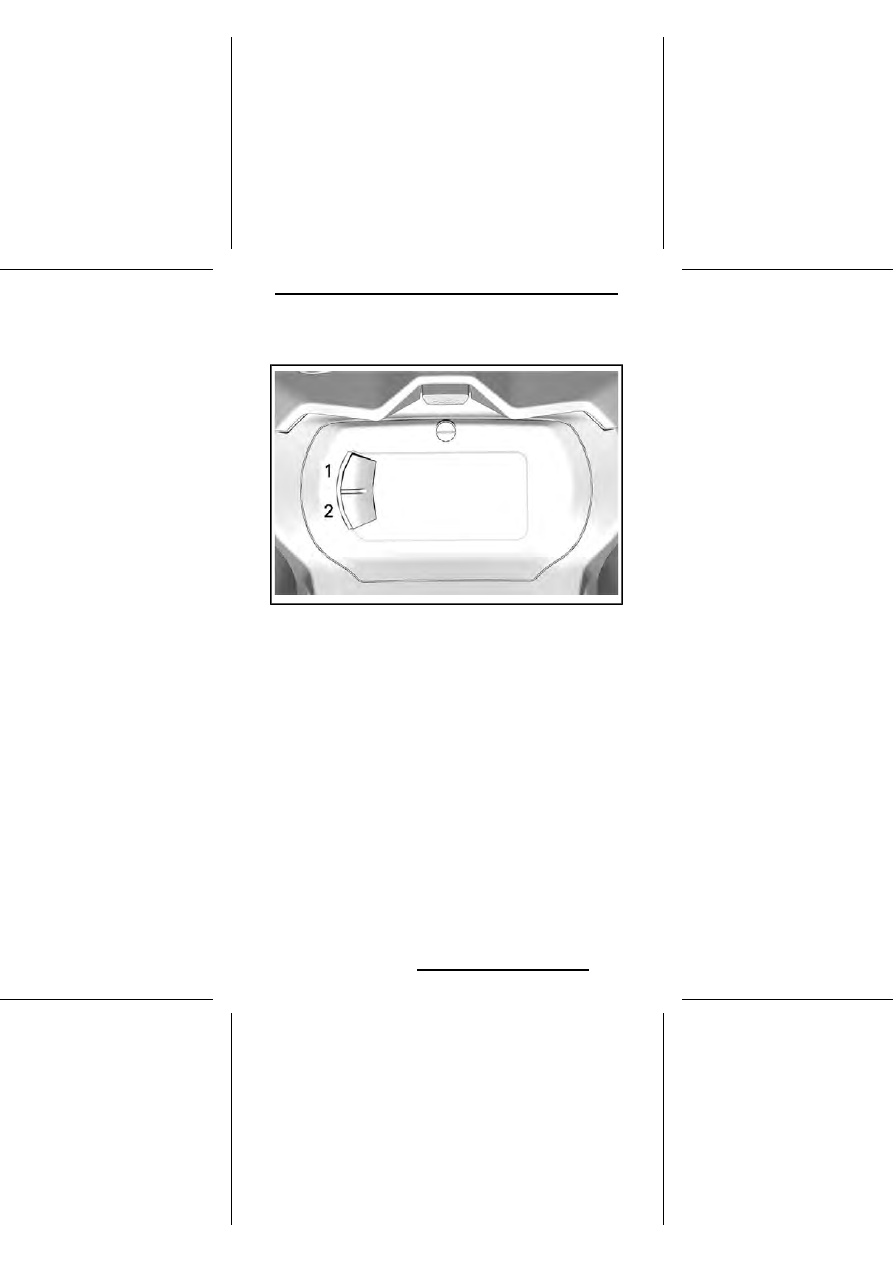

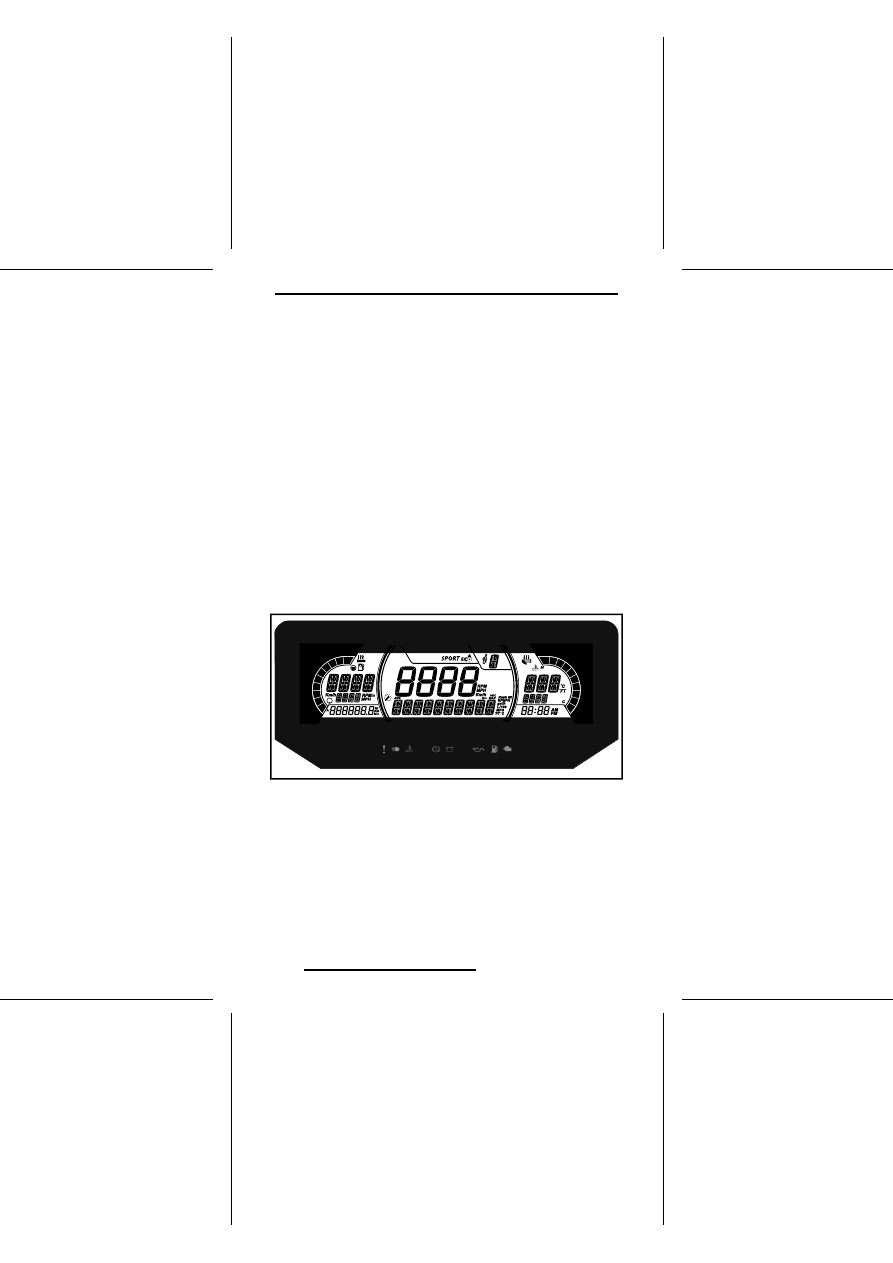

Цифровой дисплей (7,2")

108

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

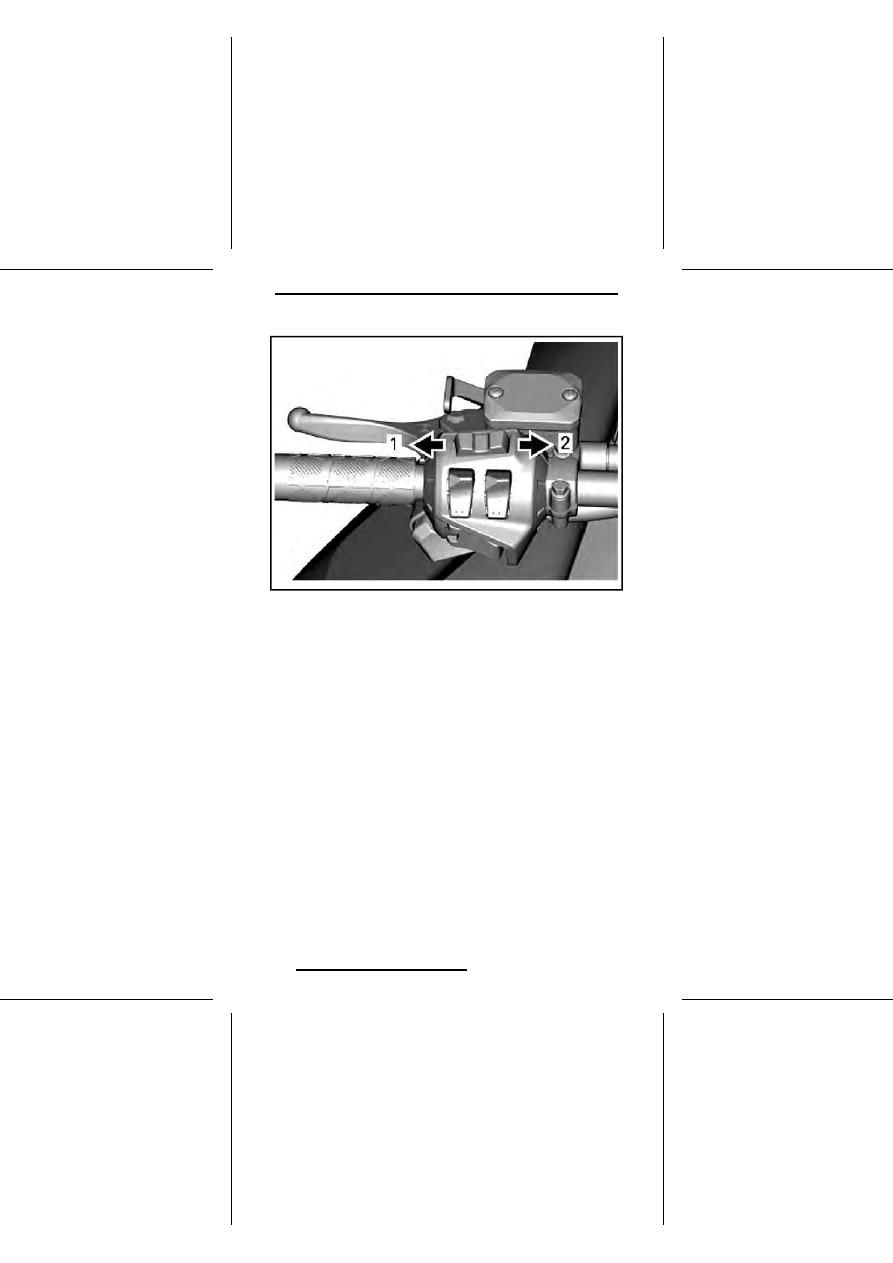

КНОПКА МЕНЮ (M)

КНОПКА SET (S)

Выберите верхний или центральный дисплей кнопкой МЕНЮ (М) на
многофункциональном переключателе.

109

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ (M)

Когда показания необходимого дисплея начнут мигать, перемещайтесь
по меню, используя кнопку SET (S) многофункционального переключа-
теля.

КНОПКА SET (S)

Когда на дисплее появится отображение необходимой информации, нажмите
кнопку МЕНЮ (M) или подождите 5 секунд для подтверждения.

110

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
