Снегоходы Ski-Doo серии REV G4 Utility ACE. Руководство по эксплуатации (2020 год) - часть 6

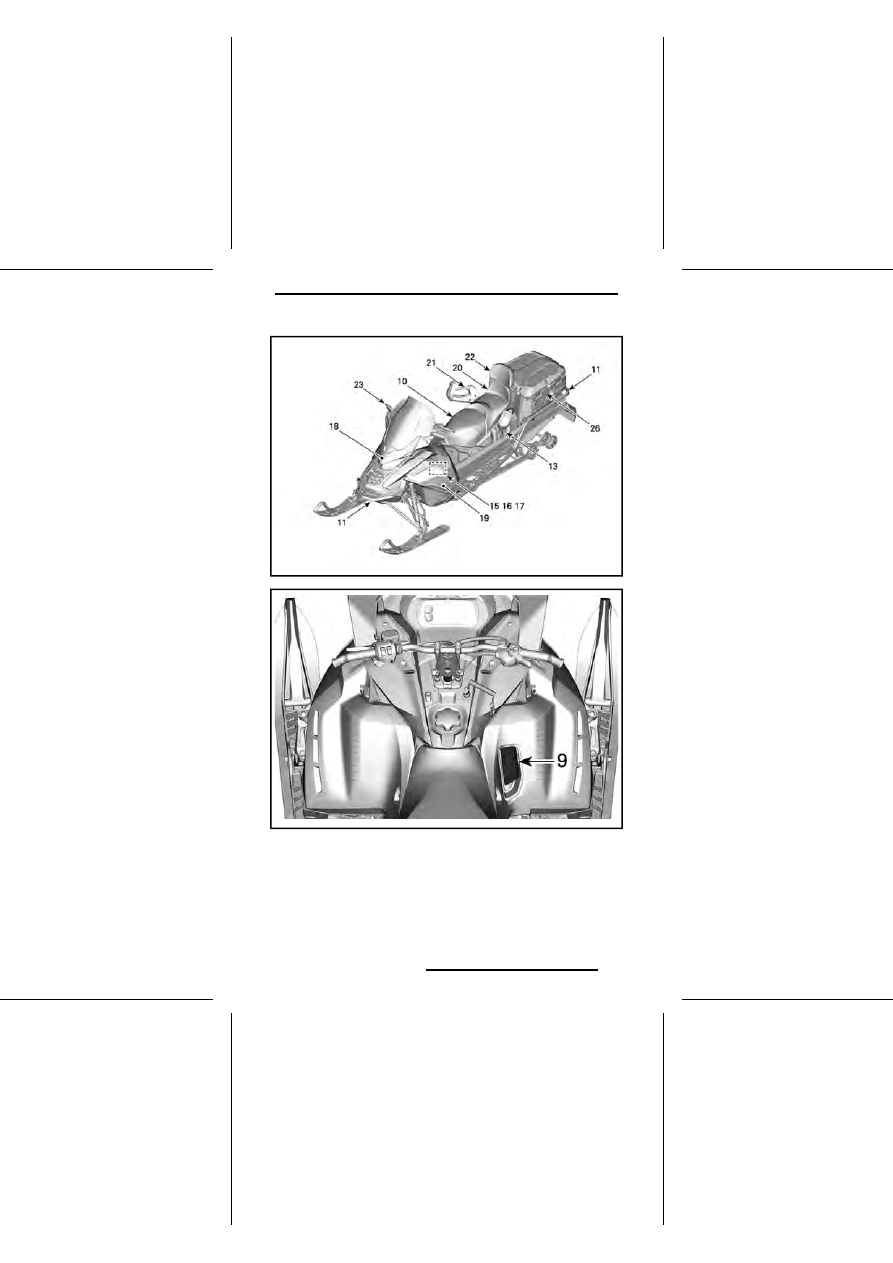

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1) РУЛЬ

Руль предназначен для управления курсом снегохода. Поворот руля вправо
или влево приводит к соответствующему изменению направления движения
снегохода.

ПРЕДУПРЕЖДЕНИЕ

Резкий поворот при движении задним ходом может привести
к потере контроля над снегоходом.

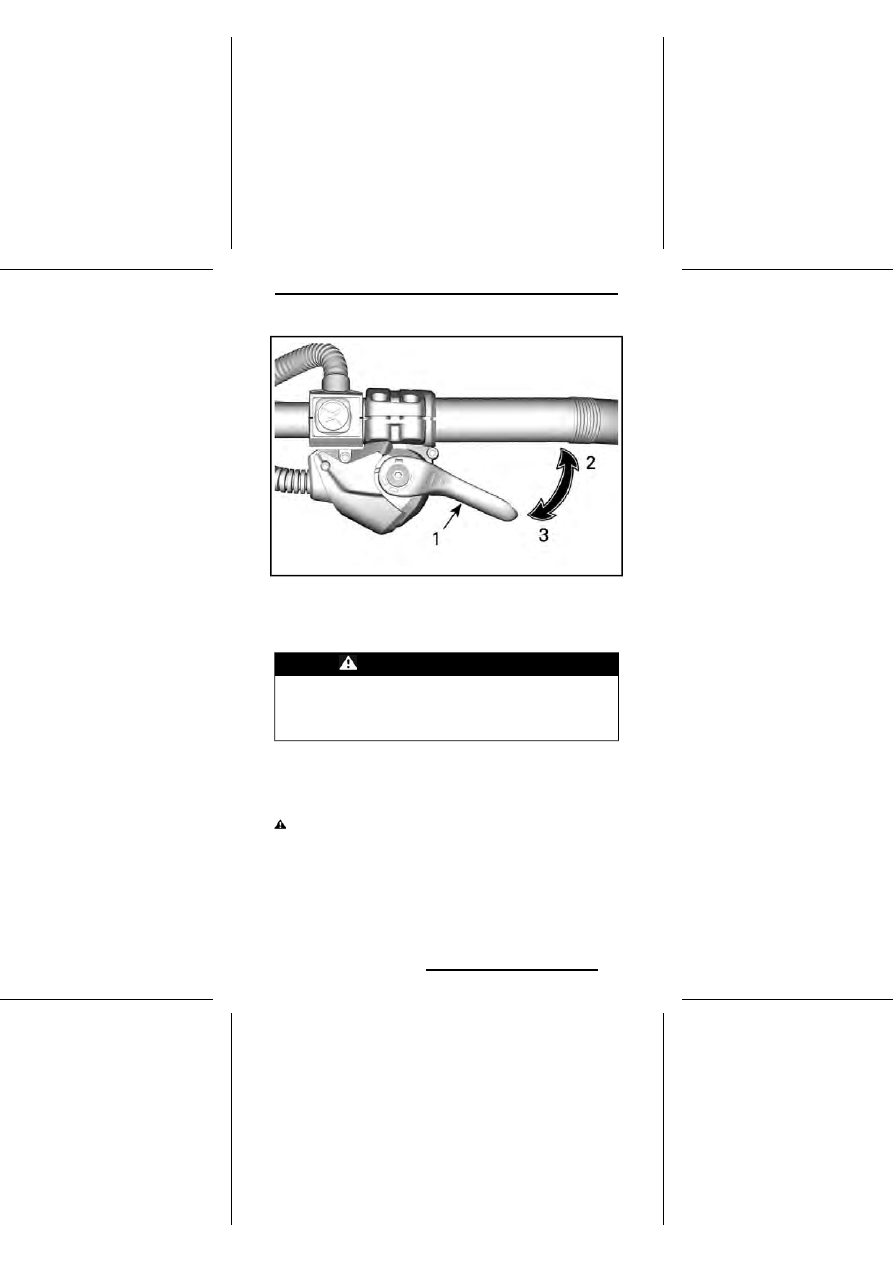

2) Рычаг акселератора

Рычаг акселератора располагается на правой стороне руля.
Конструкция обеспечивает возможность управления как большим пальцем
руки, так и остальными. Нажатие на рычаг дроссельной заслонки приводит
к увеличению оборотов двигателя. При полном отпускании рычага дроссель-
ной заслонки двигатель автоматически переходит в режим холостого хода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

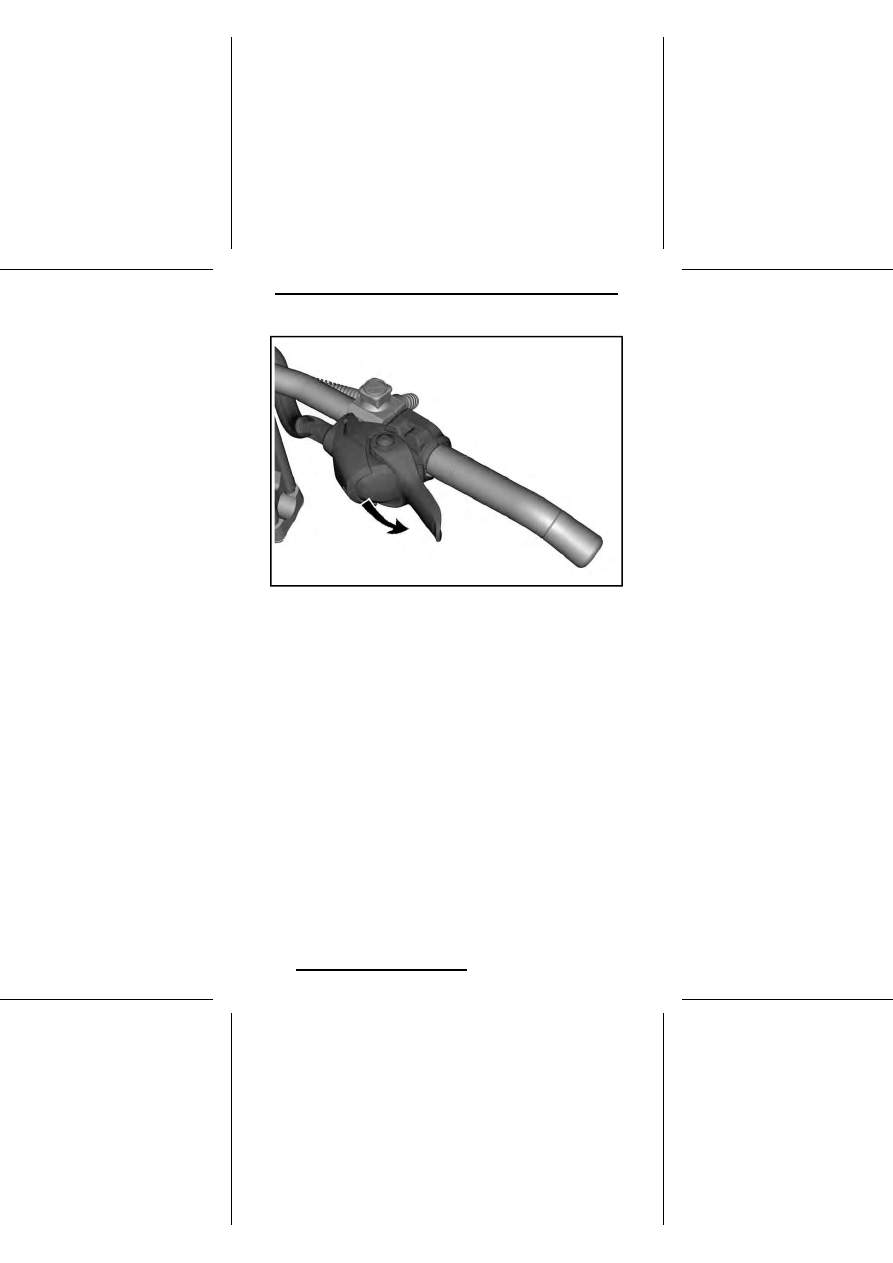

ТИПОВОЙ ВАРИАНТ

Рычаг акселератора

Ускорение

Замедление

ПРЕДУПРЕЖДЕНИЕ

Перед пуском двигателя проверьте работу рычага акселера-
тора. Рычаг, отпущенный после нажатия, должен самостоя-
тельно возвращаться в исходное положение. Эксплуатация
снегохода с неисправным механизмом привода акселератора
категорически запрещена.

Перевод из положения для управления
большим пальцем в положение для
управления другими пальцами руки

ОСТОРОЖНО!

Прежде чем приступить к изменению поло-

жения узла рычага дроссельной заслонки, настоятельно реко-
мендуется остановить снегоход, в противном случае возможно
возникновение опасной ситуации.

Предусмотрена возможность выбрать одно из трех основных положений
узла рычага управления дроссельной заслонкой, которое будет наиболее
полно отвечать предпочтениям водителя и соответствовать его стилю езды
и условиям движения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

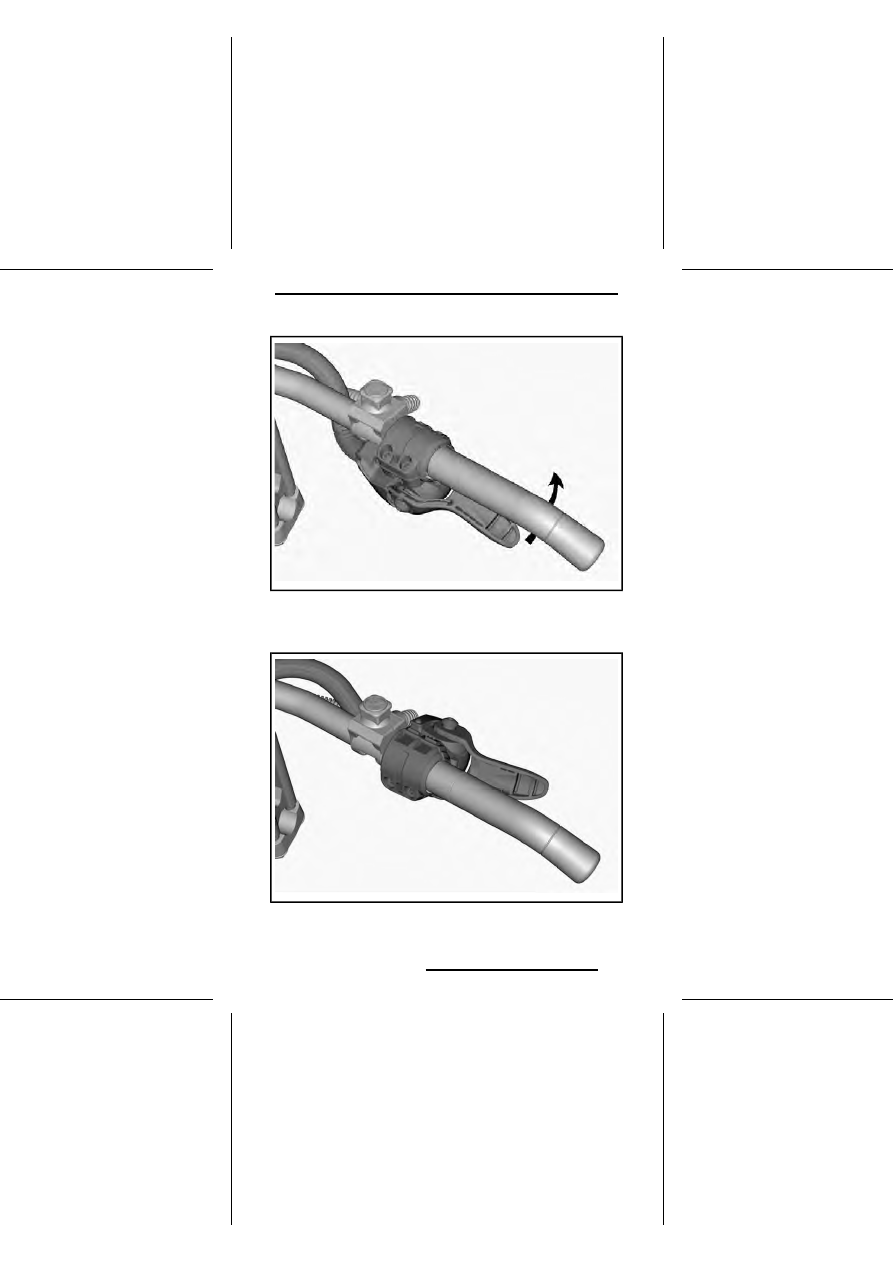

ПОЛОЖЕНИЕ ДЛЯ УПРАВЛЕНИЯ БОЛЬШИМ ПАЛЬЦЕМ:
НАЖМИТЕ ВНИЗ, ЧТОБЫ ПОВЕРНУТЬ УЗЕЛ РЫЧАГА
УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ЕСЛИ ЭТОГО НЕДОСТАТОЧНО, ПРОДОЛЖАЙТЕ ПОВОРА-
ЧИВАТЬ УЗЕЛ РЫЧАГА УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗА-
СЛОНКОЙ

ПОЛОЖЕНИЕ ДЛЯ УПРАВЛЕНИЯ ПАЛЬЦАМИ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОСТОРОЖНО!

Настоятельно рекомендуем использовать перчатки, а НЕ варежки при
управлении рычагом дроссельной заслонки любым пальцем, кроме
большого.

При наличии большого количества других участников движения реко-
мендуется устанавливать узел рычага управления дроссельной заслон-
кой в положение для управления большим пальцем.

Установка узла рычага дроссельной заслонки в положение для управления
большим пальцем осуществляется в обратной последовательности.

3) Рычаг тормоза

Рычаг тормоза располагается на левой стороне руля.
Нажатие на рычаг приводит в действие тормозной механизм. При отпускании
рычаг автоматически возвращается в исходное положение. Эффективность
торможения зависит от приложенного к рычагу усилия, а также от характера
местности и снежного покрова.

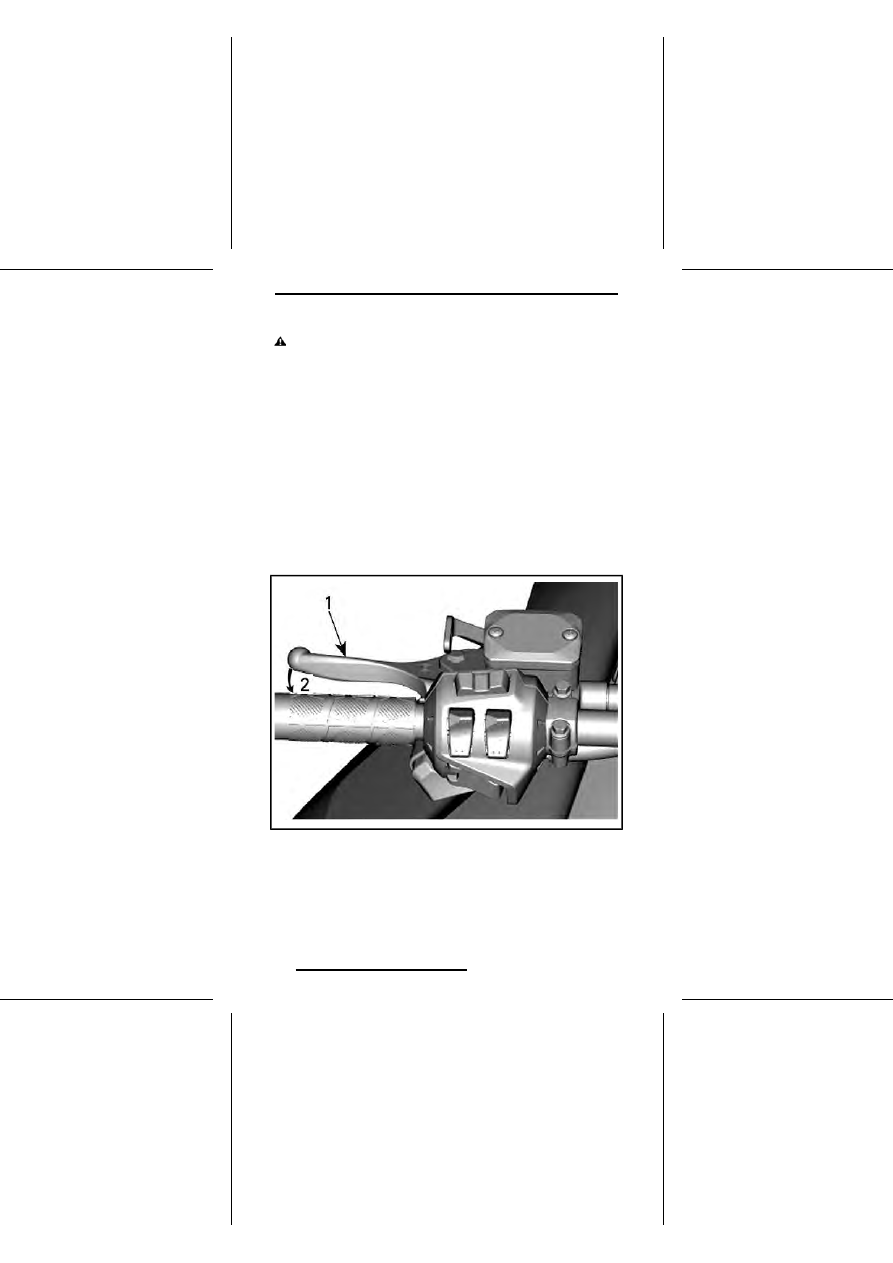

ТИПОВОЙ ВАРИАНТ

Рычаг тормоза

Включение тормоза

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

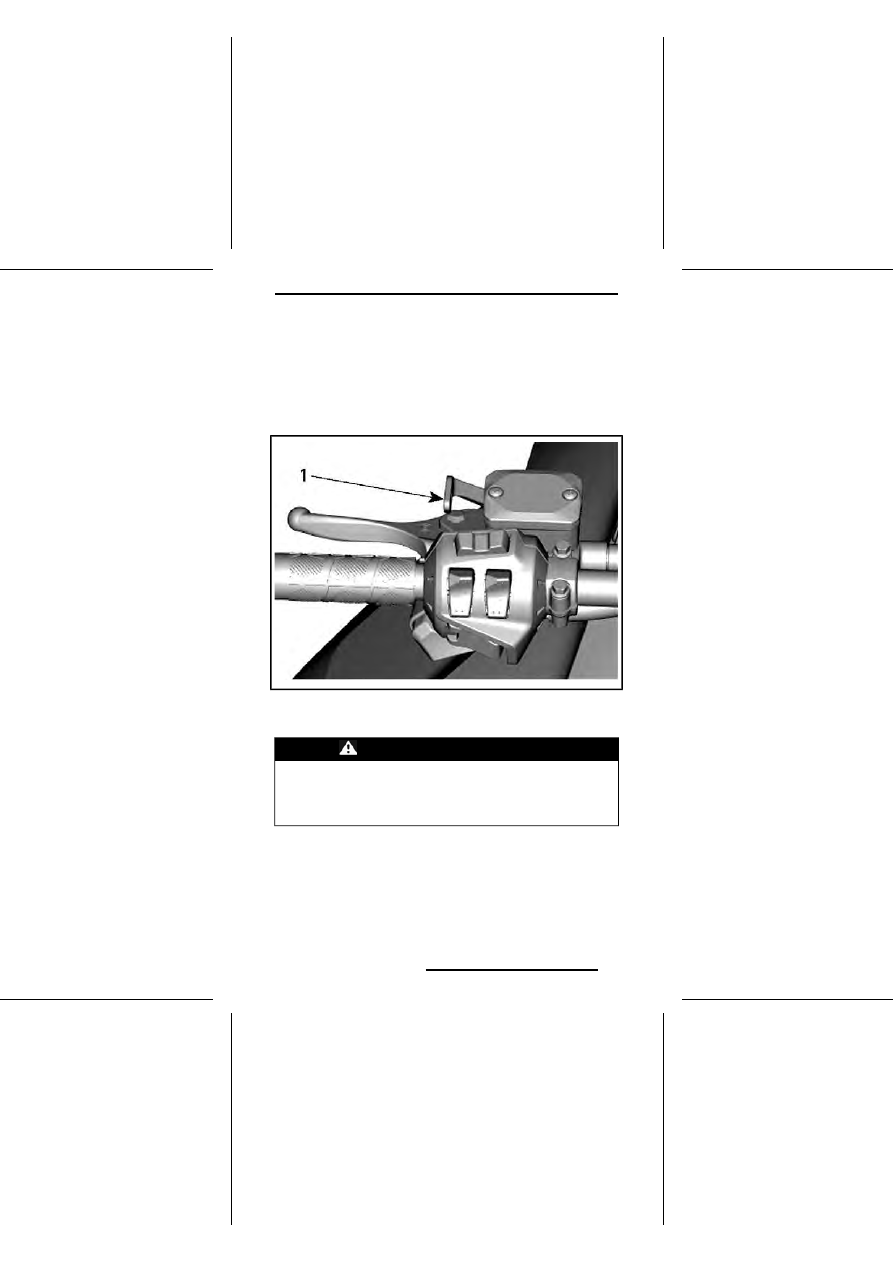

4) Блокировочный рычаг стояночного
тормоза

Рычаг стояночного тормоза расположен слева на руле.
Стояночный тормоз должен обязательно включаться во время стоянки
снегохода.

ТИПОВОЙ ВАРИАНТ

Блокировочный рычаг стояночного тормоза

ПРЕДУПРЕЖДЕНИЕ

Перед началом движения убедитесь, что стояночный тормоз
отключен. Продолжительное движение на снегоходе с нажа-
тым рычагом тормоза может стать причиной повреждения
тормозной системы, потери тормозного эффекта и/или возго-
рания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его, как указано ниже, с помощью
блокировочного рычага, см. рис.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

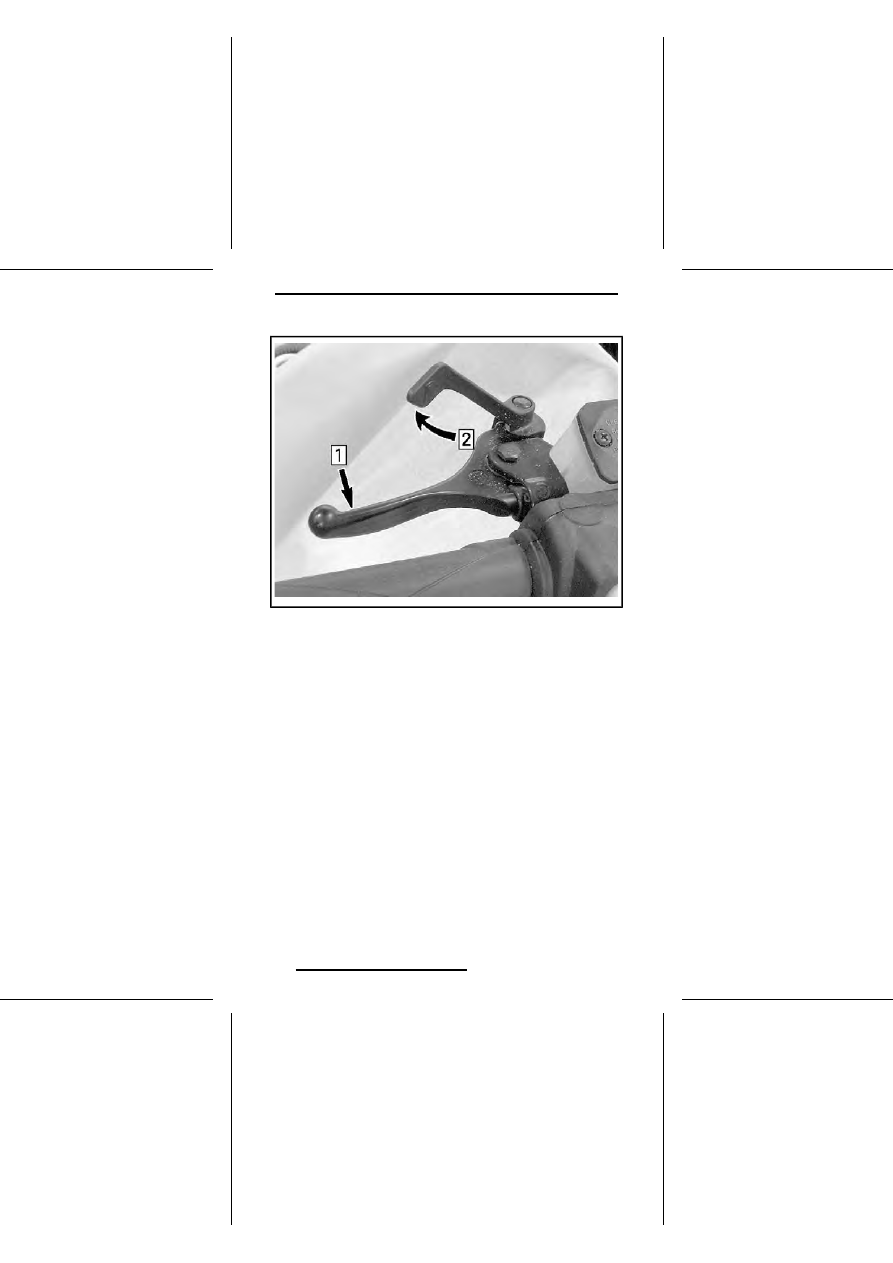

ТИПОВОЙ ВАРИАНТ – ВКЛЮЧЕНИЕ СТОЯНОЧНОГО ТОР-
МОЗА

Шаг 1:

Нажмите и удерживайте рычаг тормоза

Шаг 2:

Зафиксируйте рычаг тормоза с помощью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий рычаг автоматически вернётся
в исходное положение. Перед началом движения не забывайте полностью
отключать стояночный тормоз.

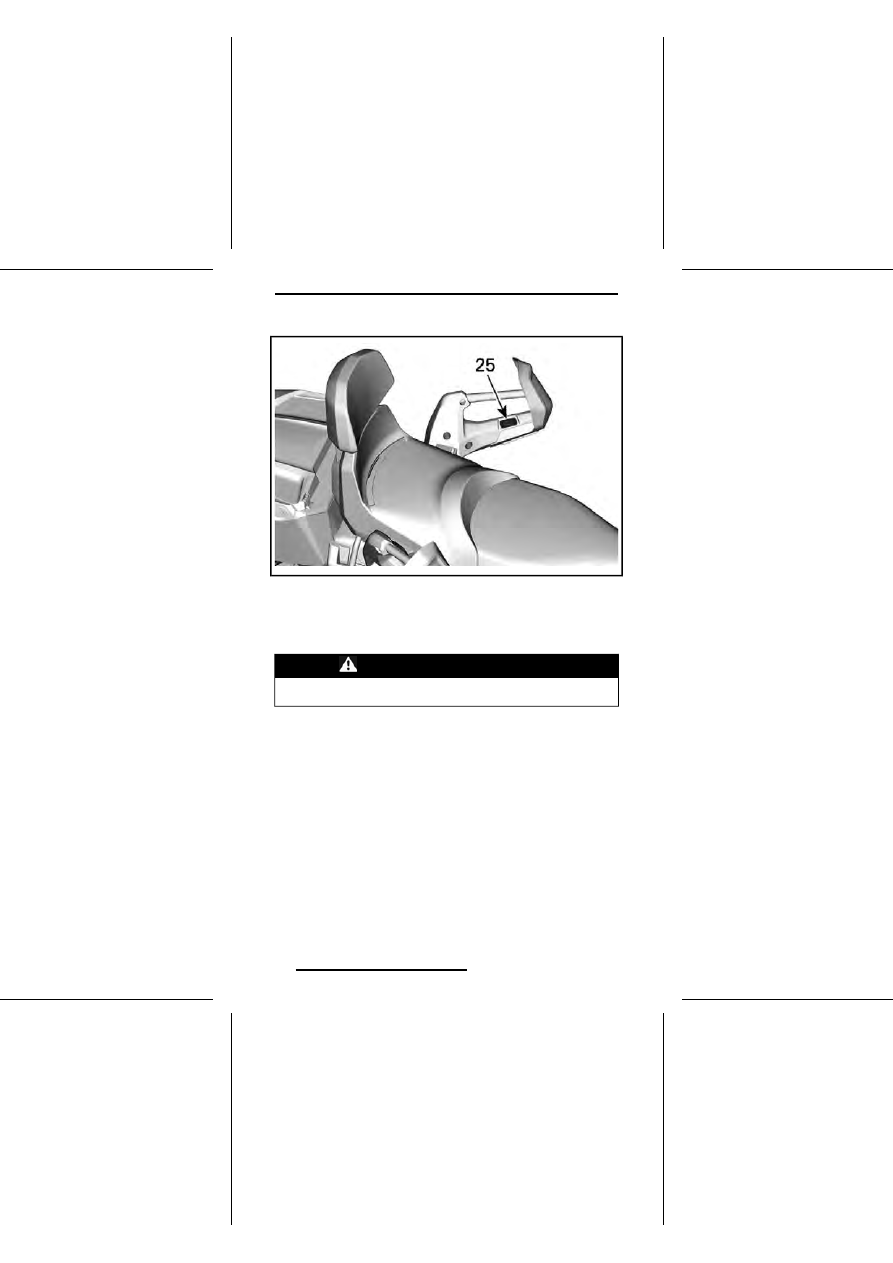

5) Остановка двигателя

Выключатель (контактное устройство) располагается на консоли.
Чтобы обеспечить возможность эксплуатации снегохода, необходимо надеть
колпачок шнура безопасности на контактное устройство.

ПРИМЕЧАНИЕ:

Если запрограммированный ключ DESS (колпачок

шнура безопасности) правильно установлен на контактное устройство,

должны прозвучать два коротких звуковых сигнала. Если вы слышите другую

комбинацию звуковых сигналов, обратитесь к разделу

СИСТЕМА ИНДИКА-

ЦИИ для определения кода неисправности DESS.

Снятие колпачка шнура безопасности с выключателя (контактного устрой-
ства) приведет к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Перед пуском двигателя необходимо прикрепить шнур без-
опасности к петле на одежде.

DESS (цифровая кодируемая противоугонная
система)

В колпачке шнура безопасности располагается ключ DESS, который явля-
ется аналогом обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS) встроена электронная схема
с уникальным цифровым кодом.
Авторизованный дилер Ski-Doo запрограммировал систему DESS снегохода,
чтобы она могла распознавать ключ DESS, расположенный в колпачке
шнура безопасности — это обеспечивает возможность эксплуатации снего-
хода.
При использовании другого шнура безопасности, на распознавание которого
не запрограммирована система DESS, двигатель снегохода запустится, но
частота вращения коленчатого вала не достигнет значения, достаточного
для включения ведущего шкива вариатора и начала движения снегохода.
Следите, чтобы в колпачке шнура безопасности не было грязи и снега.

DESS Универсальность

Авторизованный дилер Ski-Doo может запрограммировать систему DESS
снегохода для работы с 8-ю различными ключами.
Мы рекомендуем приобрести дополнительный шнур безопасности у авто-
ризованного дилера Ski-Doo. Если вы владеете несколькими снегоходами,
оборудованными системой DESS, дилер Ski-Doo может запрограммировать
их таким образом, чтобы каждый из них мог работать с ключами DESS от
других снегоходов.

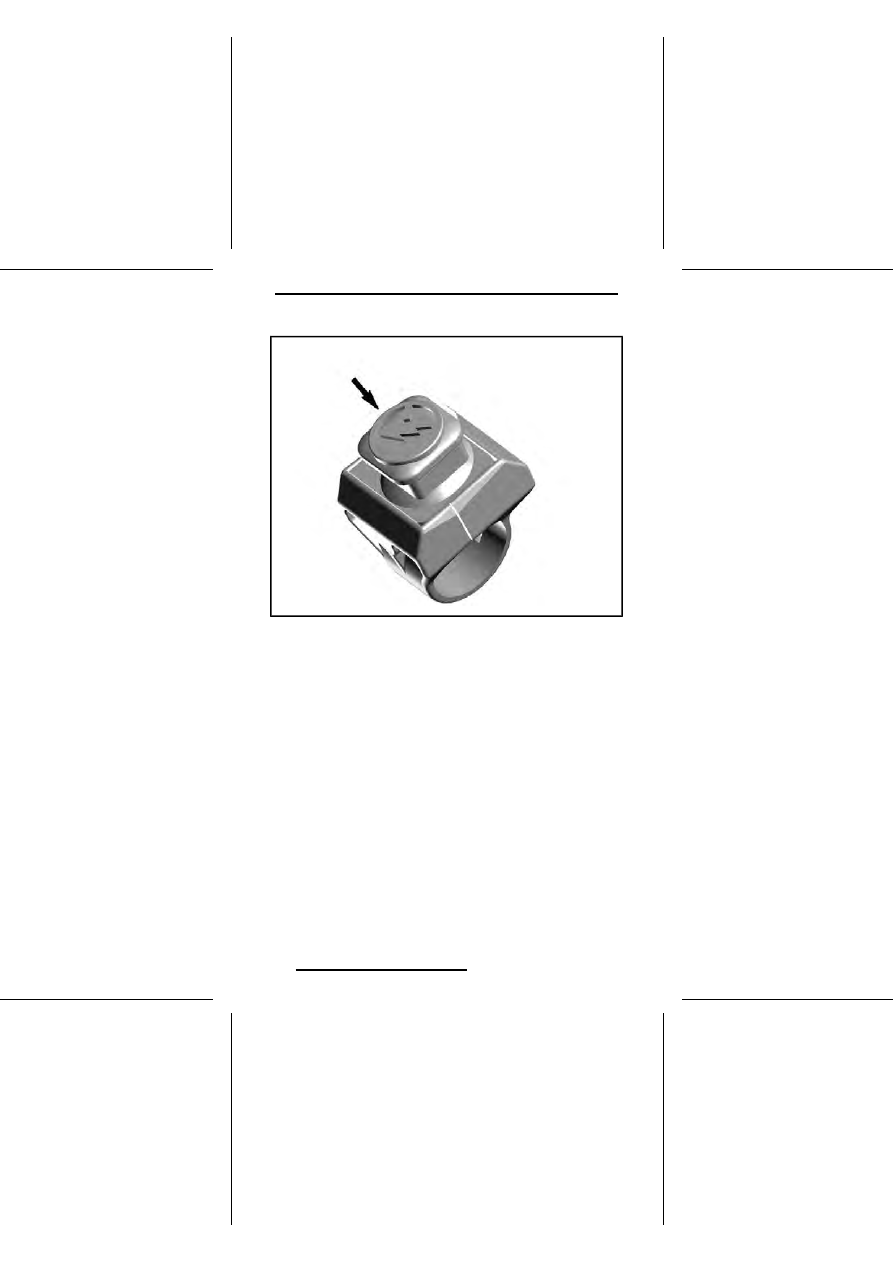

6) Выключатель двигателя

Выключатель двигателя расположен справа на руле.
Выключатель имеет нажимно-отжимную конструкцию.
Для аварийной остановки двигателя выберите положение кнопки «OFF»
(выкл.) (нажата вниз) и одновременно нажмите тормоз. Для пуска двигателя
кнопку следует перевести в положение «ON» (отжата вверх).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПОЛОЖЕНИЕ «OFF» (ВЫКЛ.)

Чтобы обеспечить возможность запуска двигателя, выключатель должен
находиться в верхнем положении («ON»).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

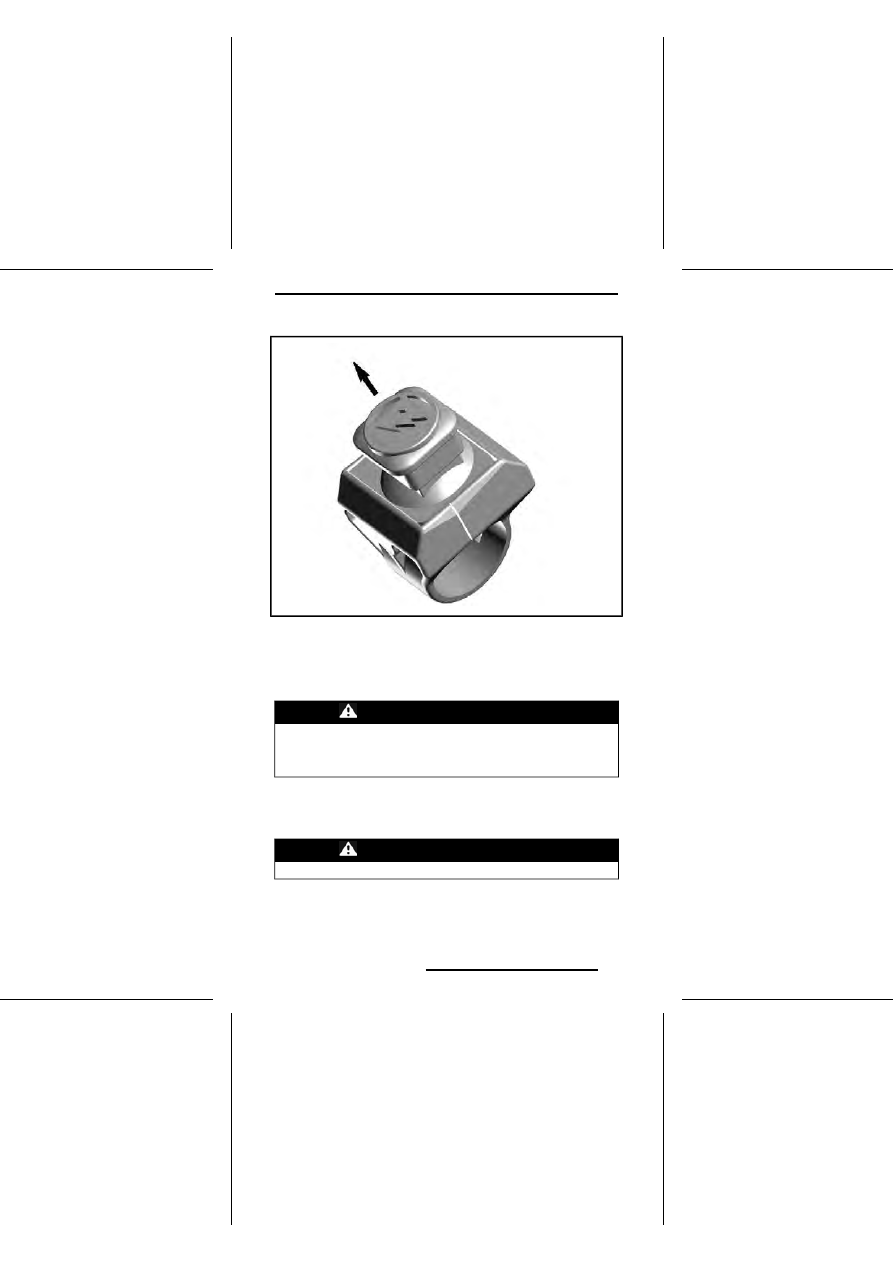

ПОЛОЖЕНИЕ «ON» (ВКЛ.)

Все водители должны тщательно ознакомиться с работой этого устройства
путём многократного использования при первой поездке и в дальнейшем
для любой остановки двигателя. Приобретенные навыки будут очень полез-
ны, если вы окажетесь в экстремальной ситуации.

ПРЕДУПРЕЖДЕНИЕ

Если поводом для аварийной остановки двигателя послужила
какая-то неисправность, то перед запуском двигателя необ-
ходимо найти и устранить её причину. Обратитесь к автори-
зованному дилеру Ski-Doo.

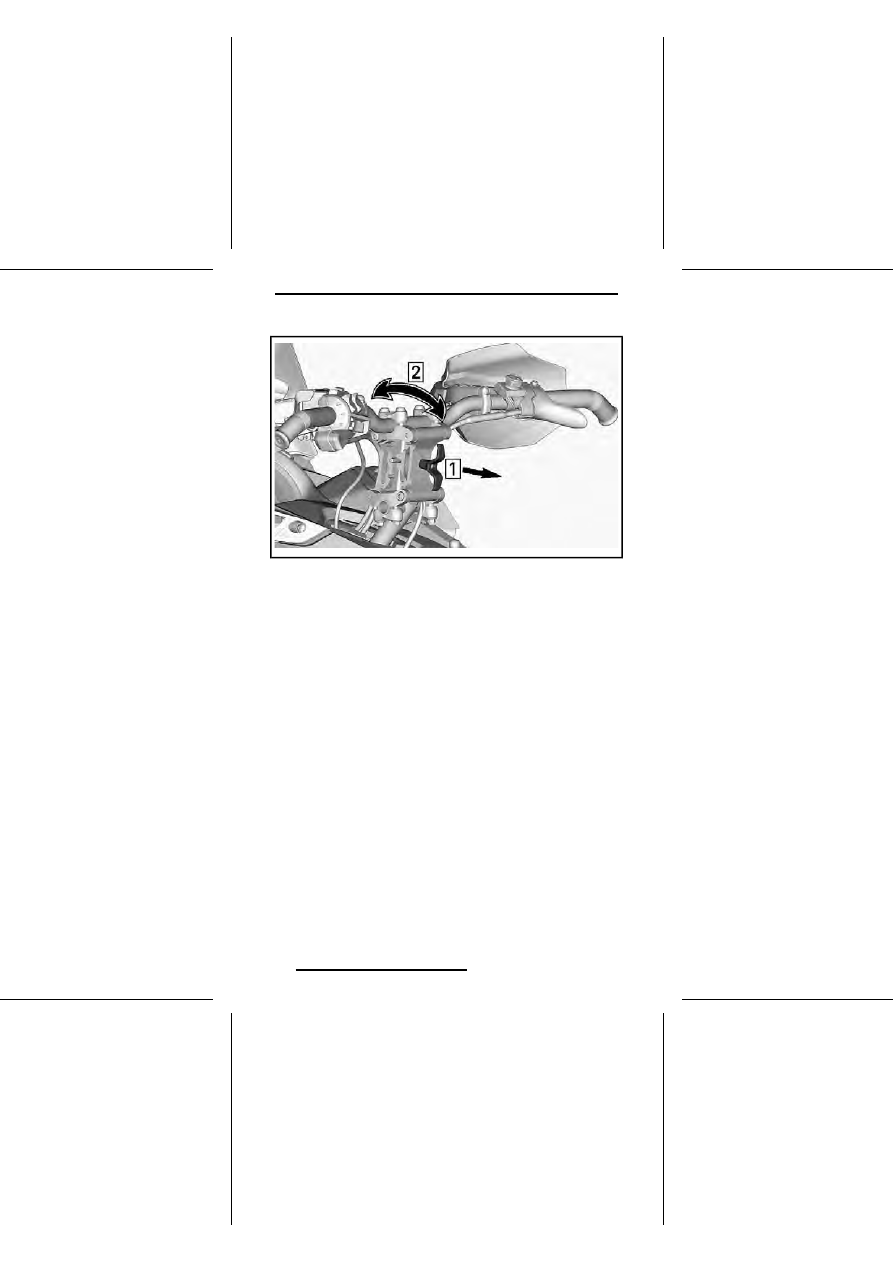

7) Регулируемая проставка руля (если
есть)

ПРЕДУПРЕЖДЕНИЕ

Перед регулировкой руля всегда останавливайте двигатель.

Руль может быть установлен в одно из четырех возможных положений.
Чтобы изменить положение руля, потяните за рычаг и переведите руль в
нужное положение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

Покачайте руль вперед-назад и убедитесь, что он надежно зафиксирован.

8) Многофункциональный переключа-
тель на руле

Многофункциональный переключатель расположен слева на руле.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

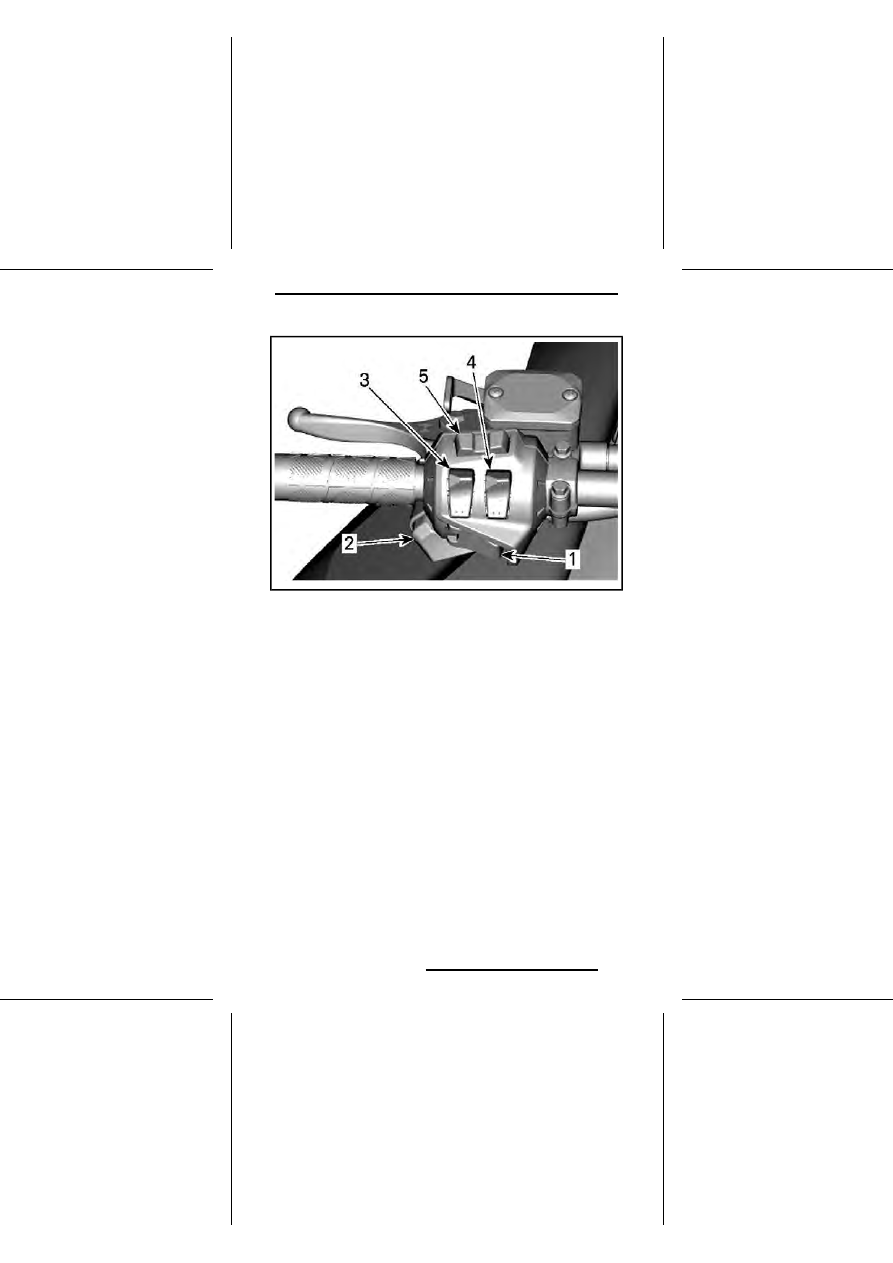

ТИПОВОЙ ВАРИАНТ

Кнопка включения электронного реверса/запуска двигателя

Переключатель света фар

Выключатель электрообогрева рукояток руля

Выключатель электрообогрева рычага дроссельной заслонки

Кнопка Mode (M)/Set (S) (режим/установка) (если установлена)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка запуска двигателя/включения
электронного реверса

Нажмите кнопку, чтобы запустить двигатель. См. подраздел

ЗАПУСК ДВИ-

ГАТЕЛЯ раздела ОСНОВНЫЕ ОПЕРАЦИИ .
При работающем двигателе нажмите данную кнопку для включения элек-
тронного реверса. См. подраздел

РЕВЕРС (RER) раздела ОСНОВНЫЕ

ОПЕРАЦИИ.

Переключатель света фар

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО света фары нажмите переключа-
тель. Световые приборы автоматически включаются при работающем
двигателе.

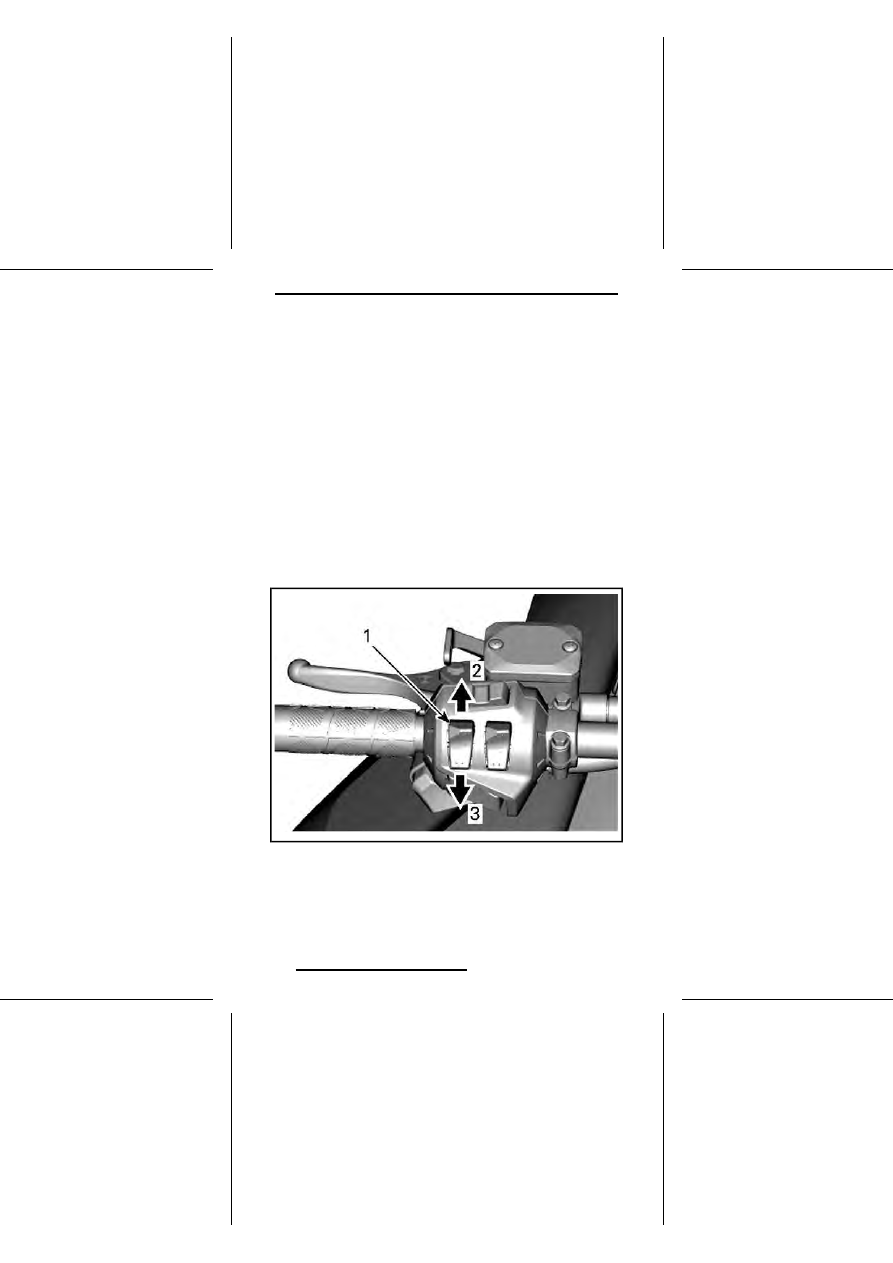

Выключатель электрообогрева рукояток руля

Выберите интенсивность обогрева рукояток руля, создающую комфортную
температуру для ваших рук.

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

Переключатель подогрева рукояток водителя

Теплее

Холоднее

Интенсивность обогрева отображается на цифровом дисплее.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Предусмотрено десять настроек интенсивности. После

отпускания выключателя электрообогрева рычага дроссельной заслонки,

дисплей возвращается к прежним показаниям.

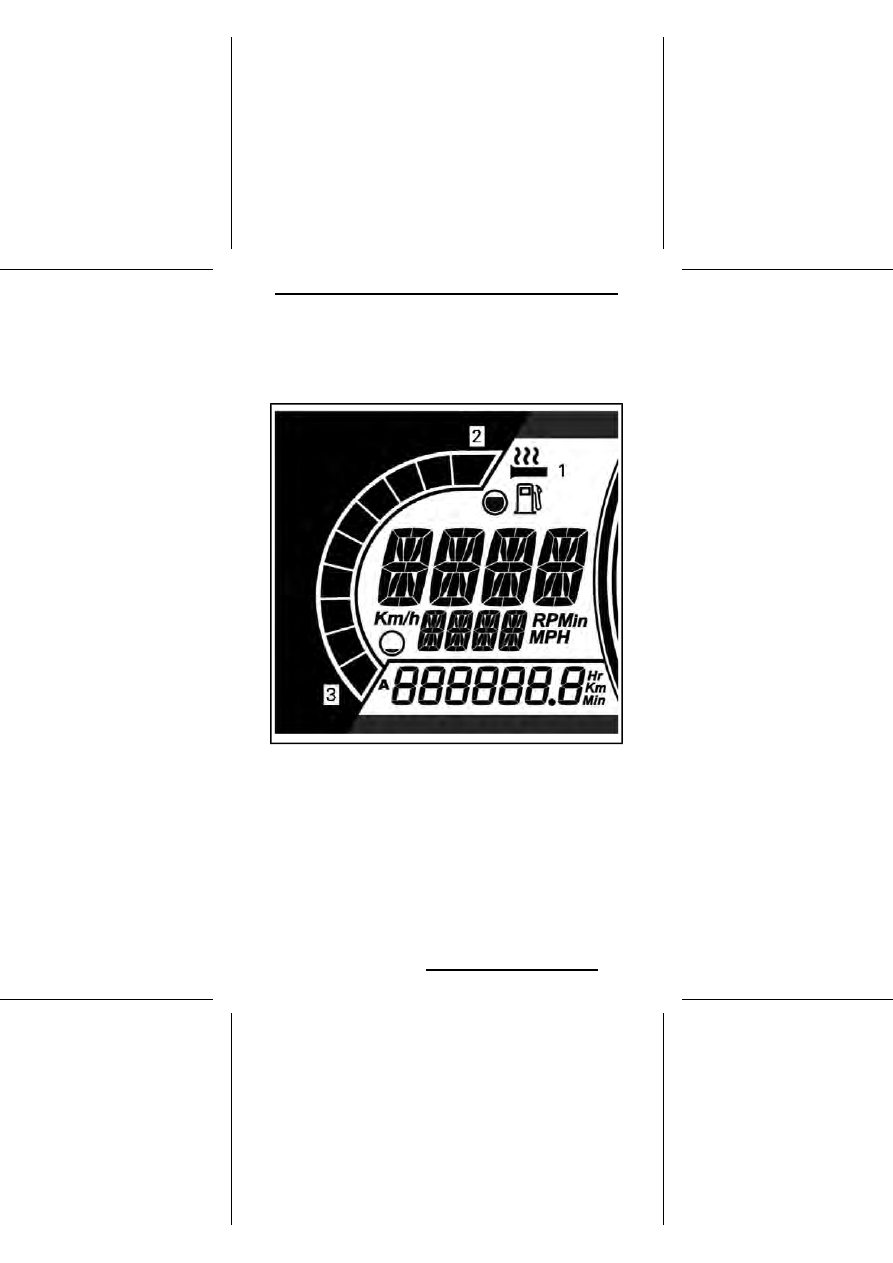

ТИПОВОЙ ВАРИАНТ

Пиктограмма обогрева рукояток

Теплее

Холоднее

Отсутствие сегментов на индикаторе дисплея означает, что обогрев выклю-
чен.

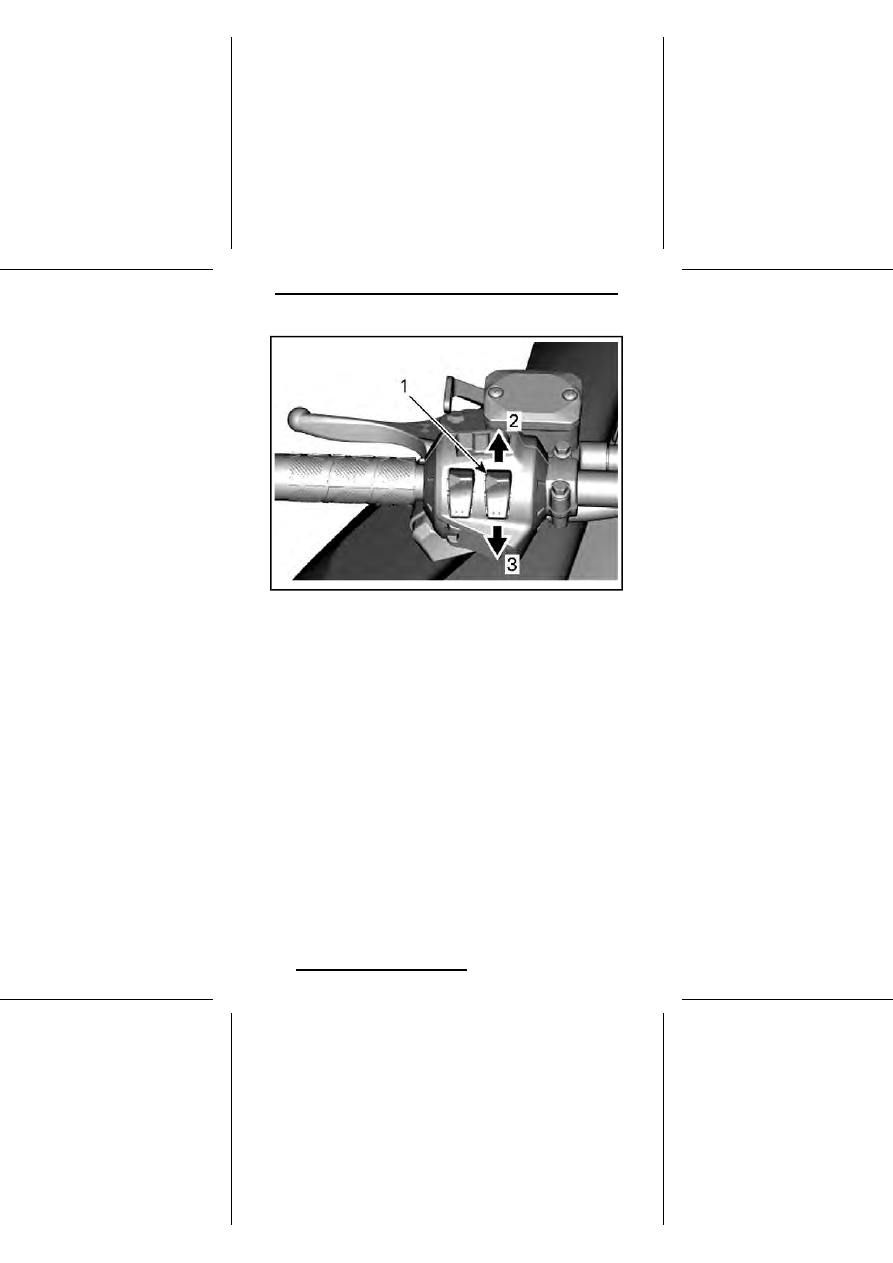

Выключатель электрообогрева рычага
дроссельной заслонки

Выберите интенсивность обогрева рычага, создающую комфортную темпе-
ратуру для большого пальца вашей руки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

Выключатель электрообогрева рычага дроссельной заслонки

Теплее

Холоднее

ПРИМЕЧАНИЕ:

Предусмотрено десять настроек интенсивности. При

отпускании дисплей вернется к отображению температуры двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
