Снегоходы Ski-Doo серии REV G4 Utility ACE. Руководство по эксплуатации (2020 год) - часть 9





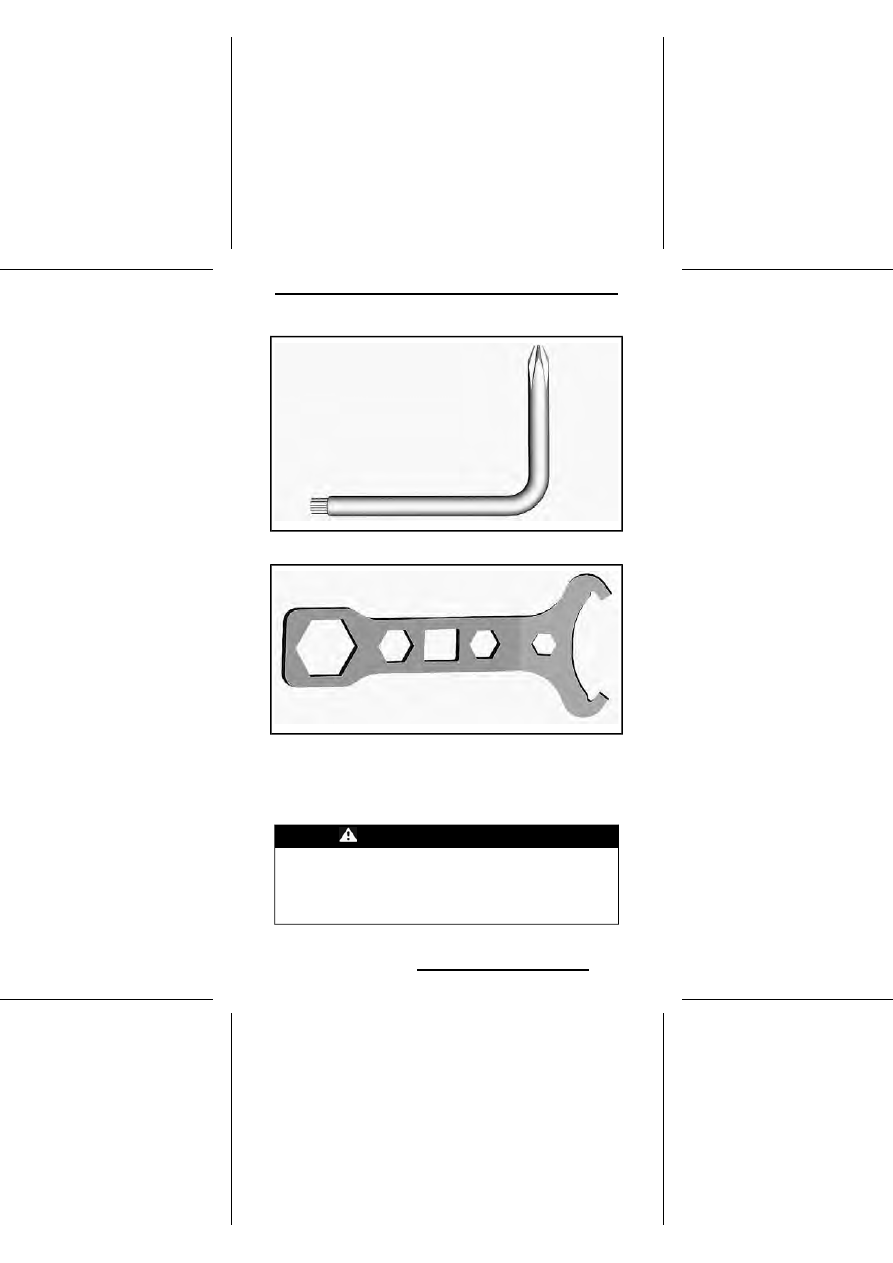

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА ВАРИАТОРА

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

16) Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ПРЕДУПРЕЖДЕНИЕ

Не допускается работа двигателя:

-

Со снятым кожухом ремня вариатора и защитными ограждениями.

-

С открытым или снятым капотом и/или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регулировки подвижных частей
при работающем двигателе.

127

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Защитный кожух ремня вариатора специально изготовлен

несколько большего размера, чтобы обеспечить натяг в сопряжении с

фиксаторами. Это позволяет снизить уровень шума и вибраций. При уста-

новке кожуха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности (ключ DESS) с контактного устрой-
ства.
Откройте левую боковую панель. См. описание операции в текущем разделе.
Извлеките проволочный фиксатор.

Поднимите кожух за его заднюю часть и извлеките из передних выступов.

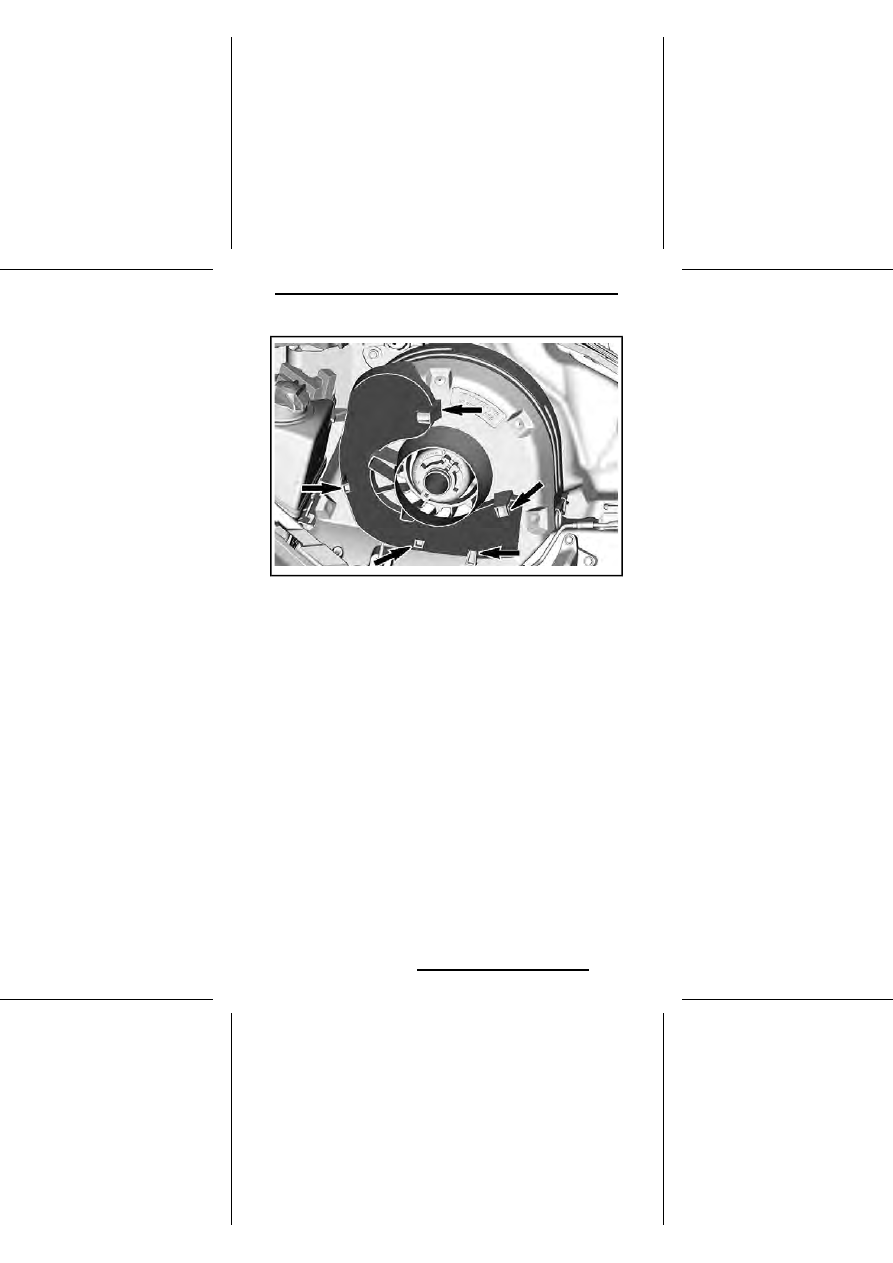

Установка защитного кожуха ремня вариатора

Вставьте выступ в паз и установите защитный кожух на место.

128

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Шаг 1:

Опустите защитный кожух ремня

Шаг 2:

Сдвиньте защитный кожух ремня

Установите заднюю часть кожуха на держатель и закрепите его с помощью
проволочного фиксатора.

129

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17) Держатель запасного ремня вариа-
тора

Запасной ремень вариатора может храниться в держателе, расположенном
на защитном кожухе ремня вариатора.

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект по-

ставки снегохода.

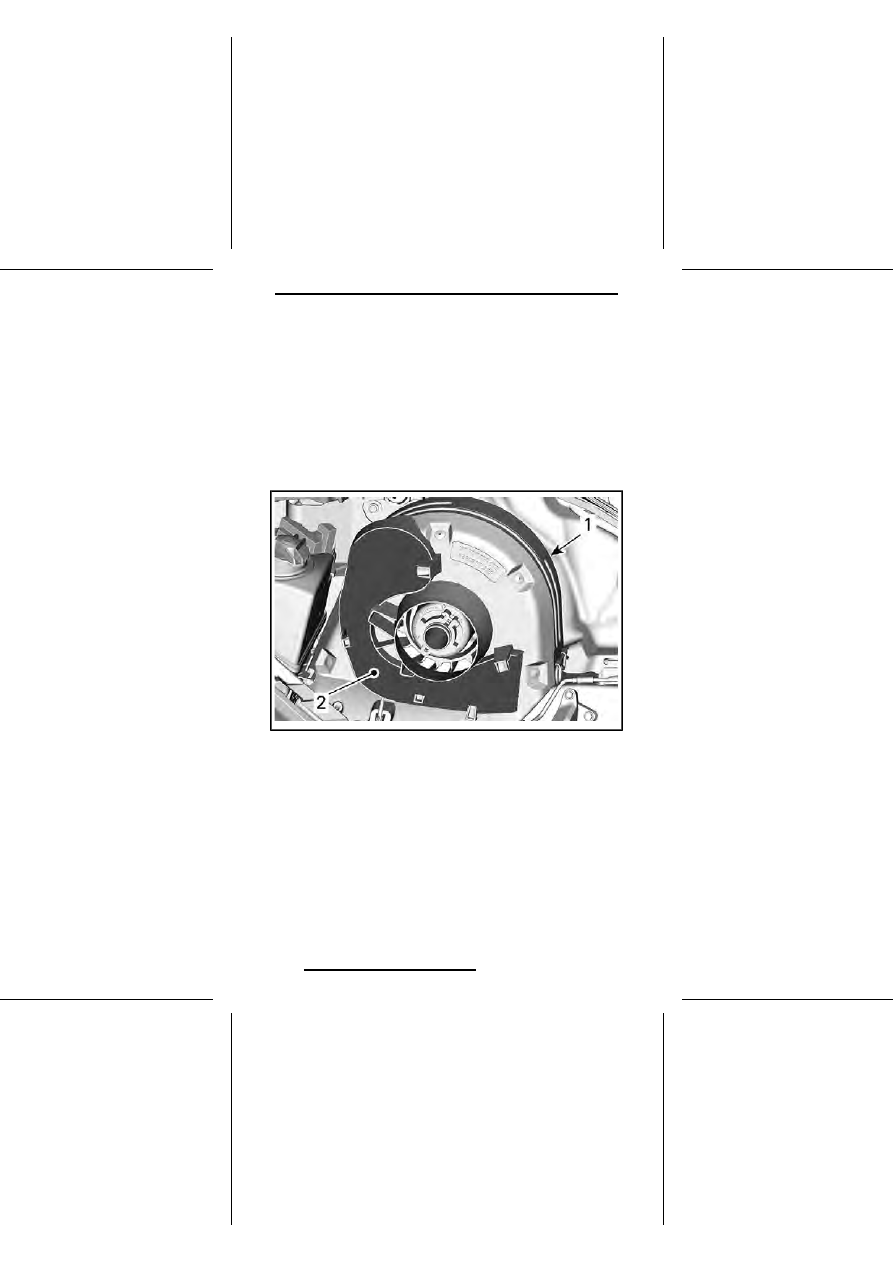

Расположите запасной ремень вариатора в посадочном месте защитного
кожуха ремня вариатора.

ТИПОВОЙ ВАРИАНТ

1.

Защитный кожух ремня вариатора

2.

Паз

Закрепите его на месте, введя в зацепление с фиксаторами.

130

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

18) Верхний элемент корпуса (капот)

Снятие верхнего элемента корпуса

1.

Откройте багажное отделение.

131

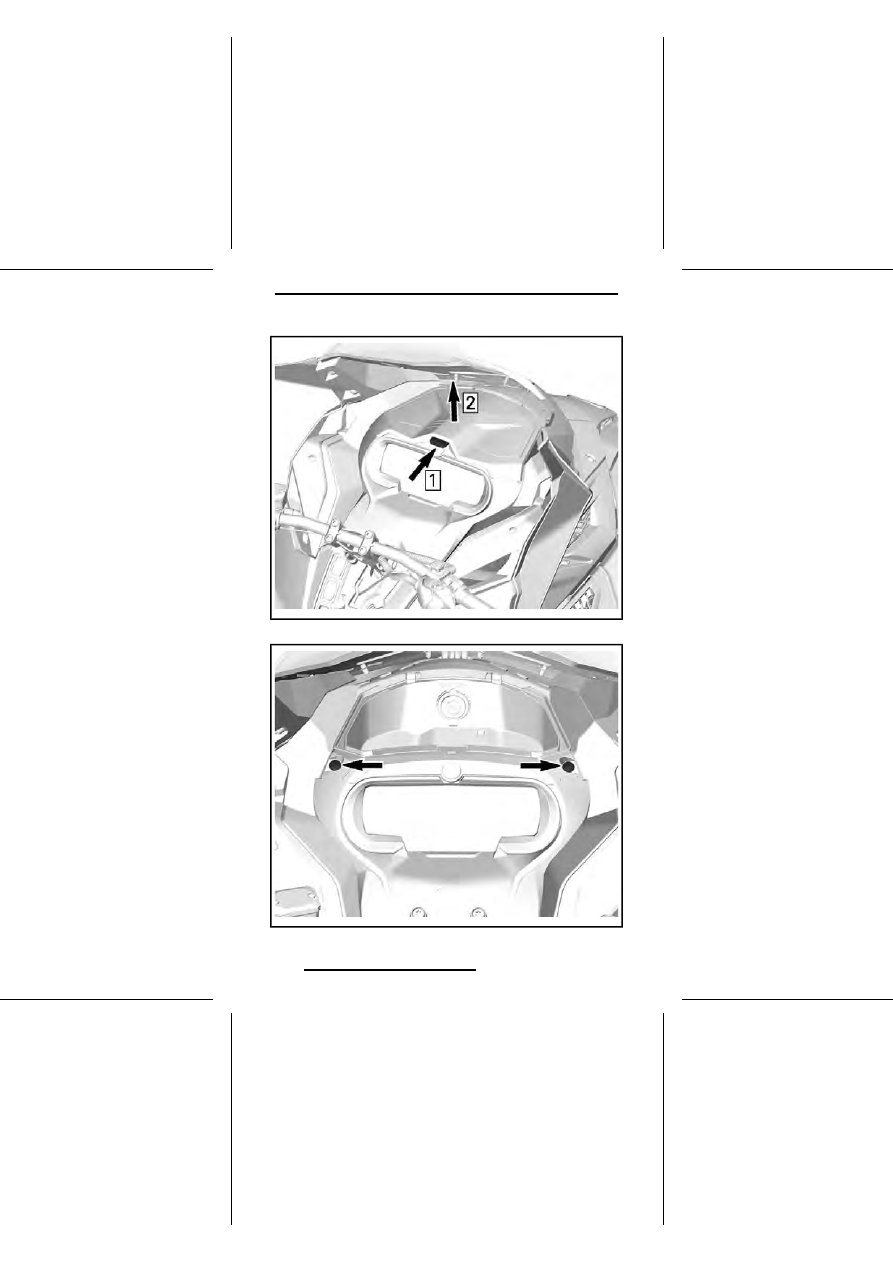

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

2.

Выверните болты крепления панели приборов.

132

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3.

Поднимите переднюю часть опоры приборной панели, а затем сместите
ее вперед, чтобы снять.

4.

Отведите опору приборной панели в сторону.

5.

Снимите багажное отделение.

133

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

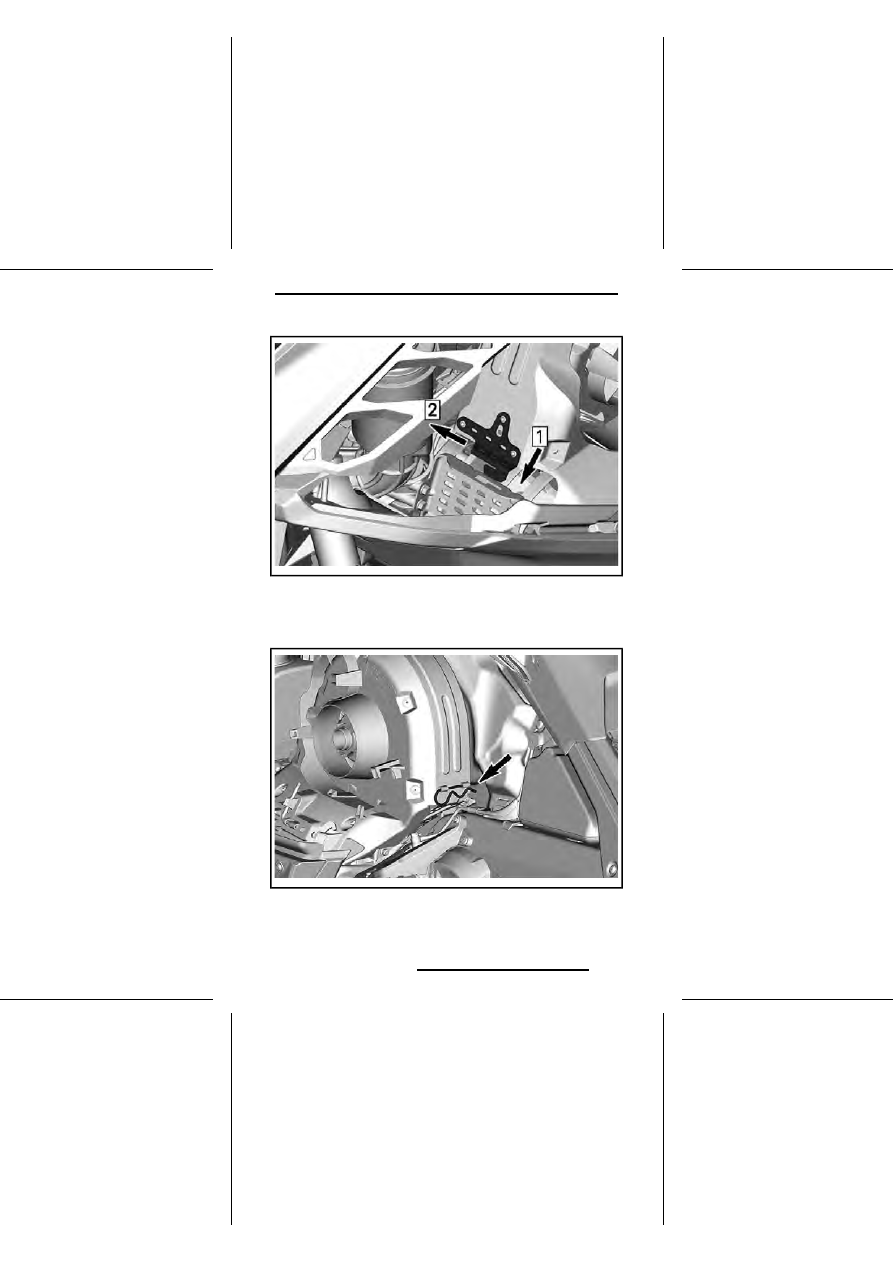

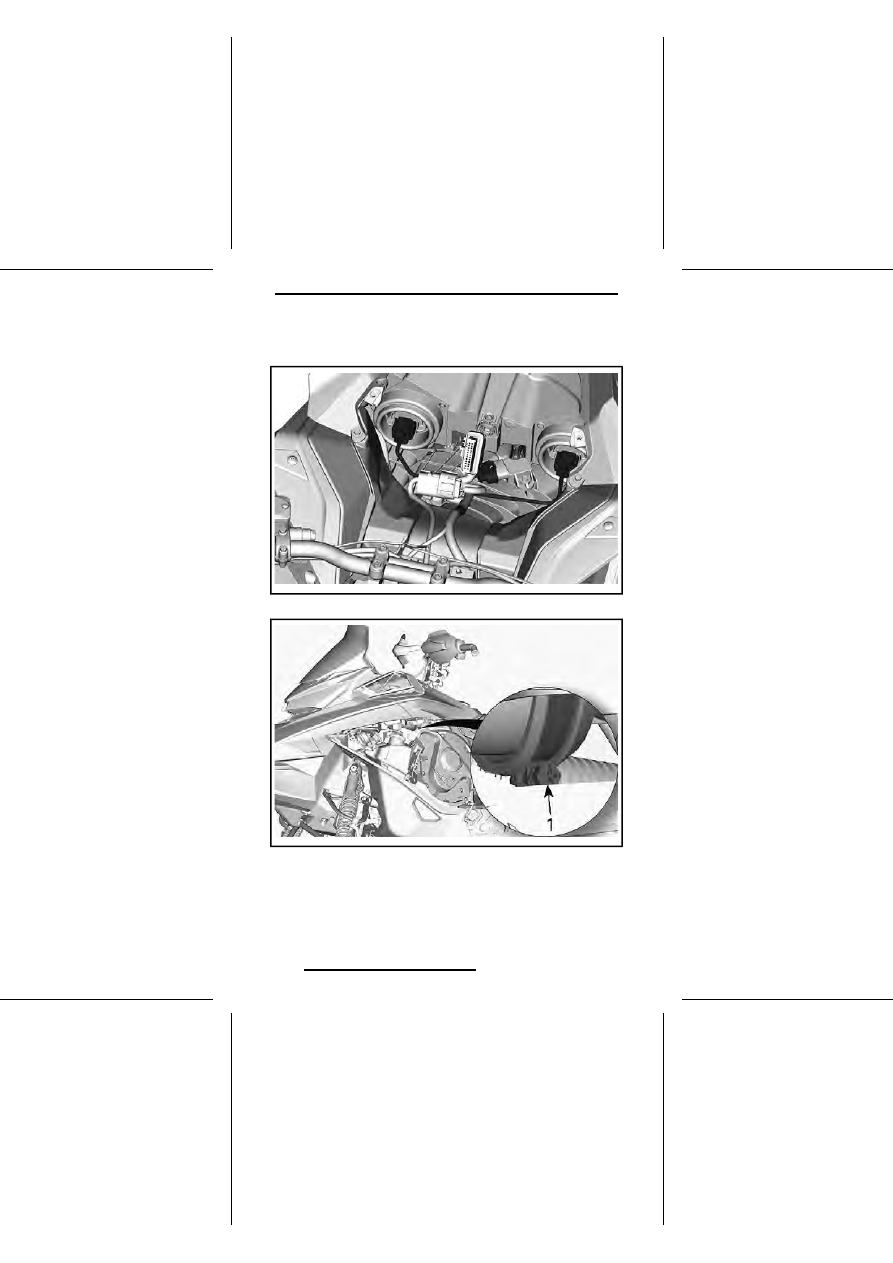

6.

Отсоедините электрические разъемы датчика давления и температуры
во впускном коллекторе и фар.

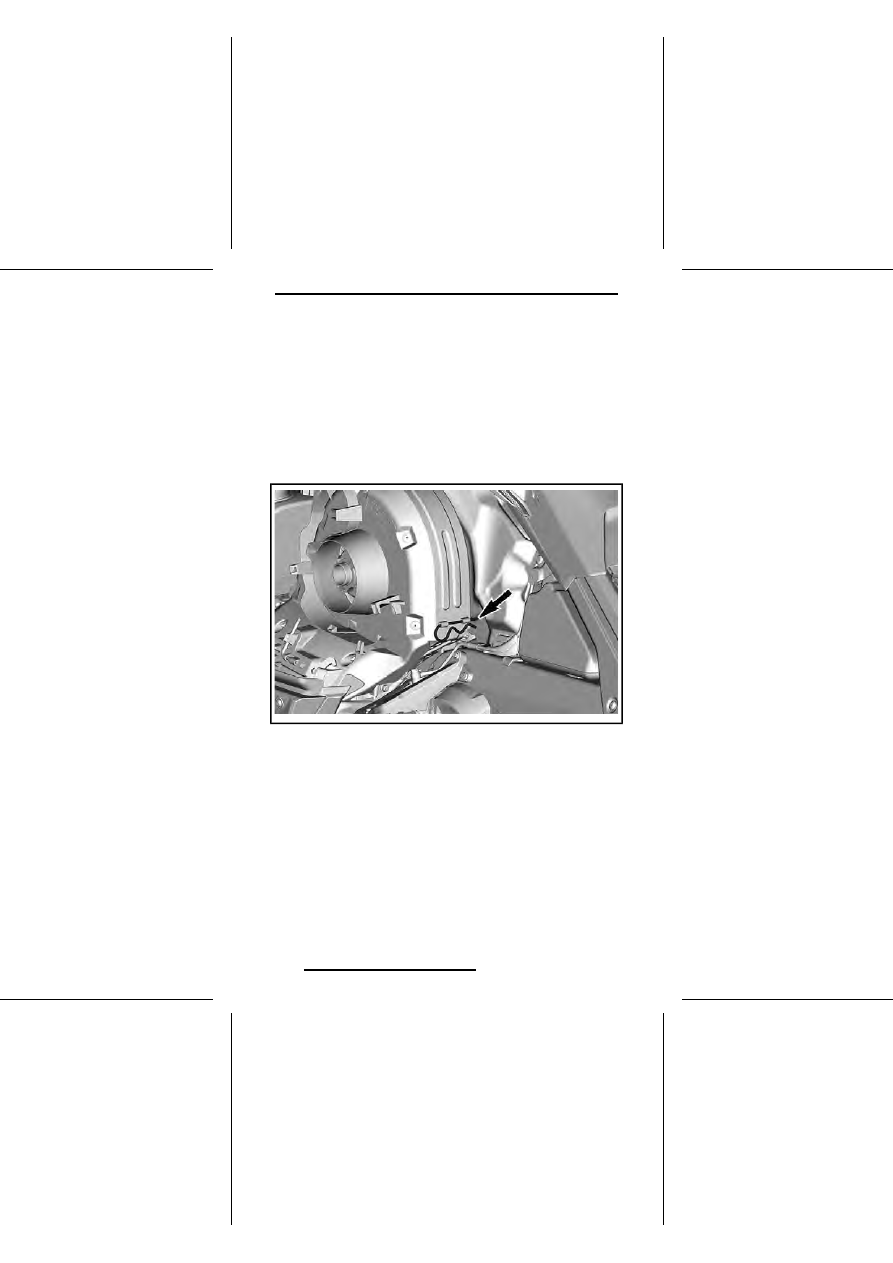

7.

Ослабьте хомут крепления впускного воздуховода.

1.

Хомут

8.

Выверните болты крепления верхнего элемента корпуса (капота) с
обеих сторон.

134

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

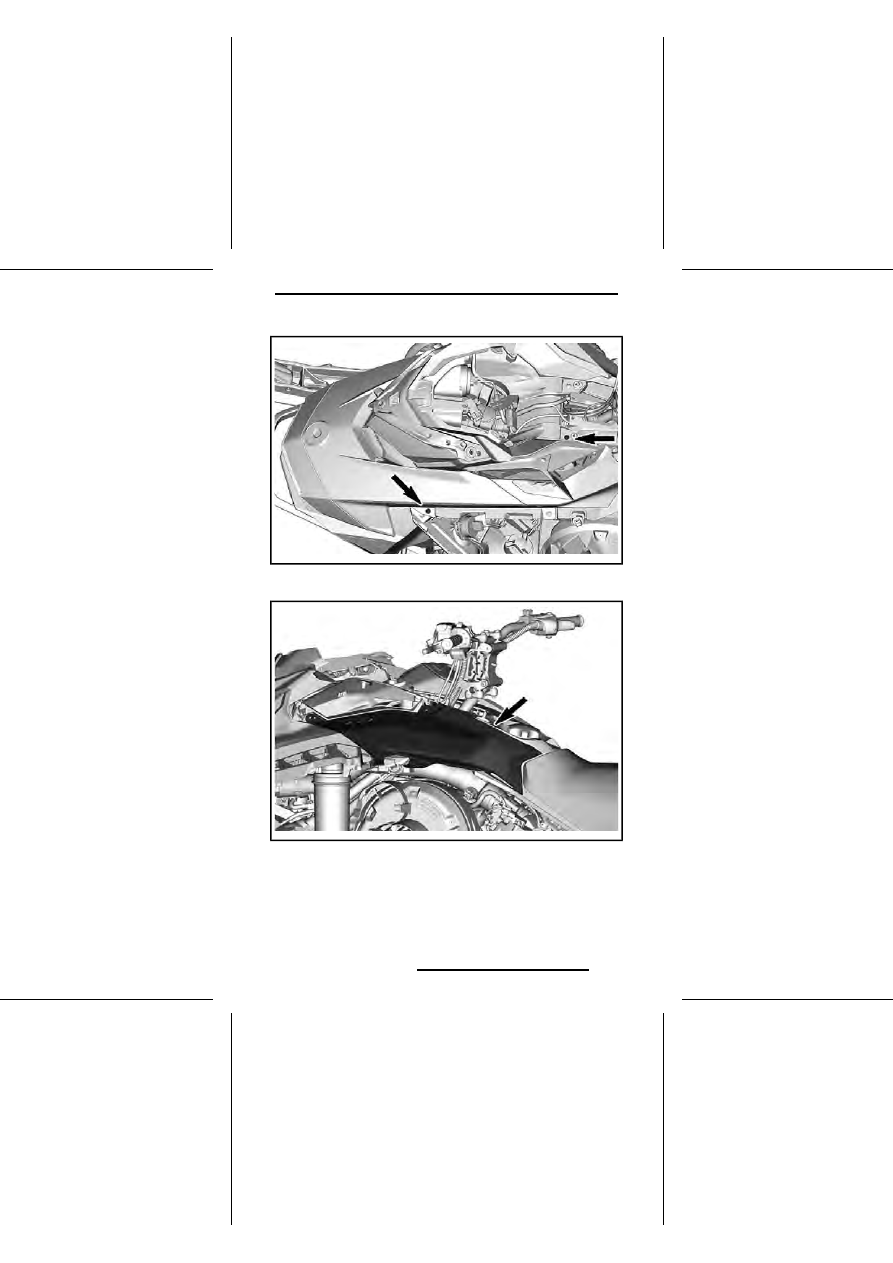

9.

Освободите фиксаторы, расположенные позади верхнего элемента
корпуса, из пазов консоли.

10. Снимите верхний элемент корпуса.

10.1

Беритесь за верхний элемент корпуса в районе опоры прибор-
ной панели.

10.2

Потяните верхний элемент корпуса вперед.

10.3

Снимите верхний элемент корпуса со снегохода.

135

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

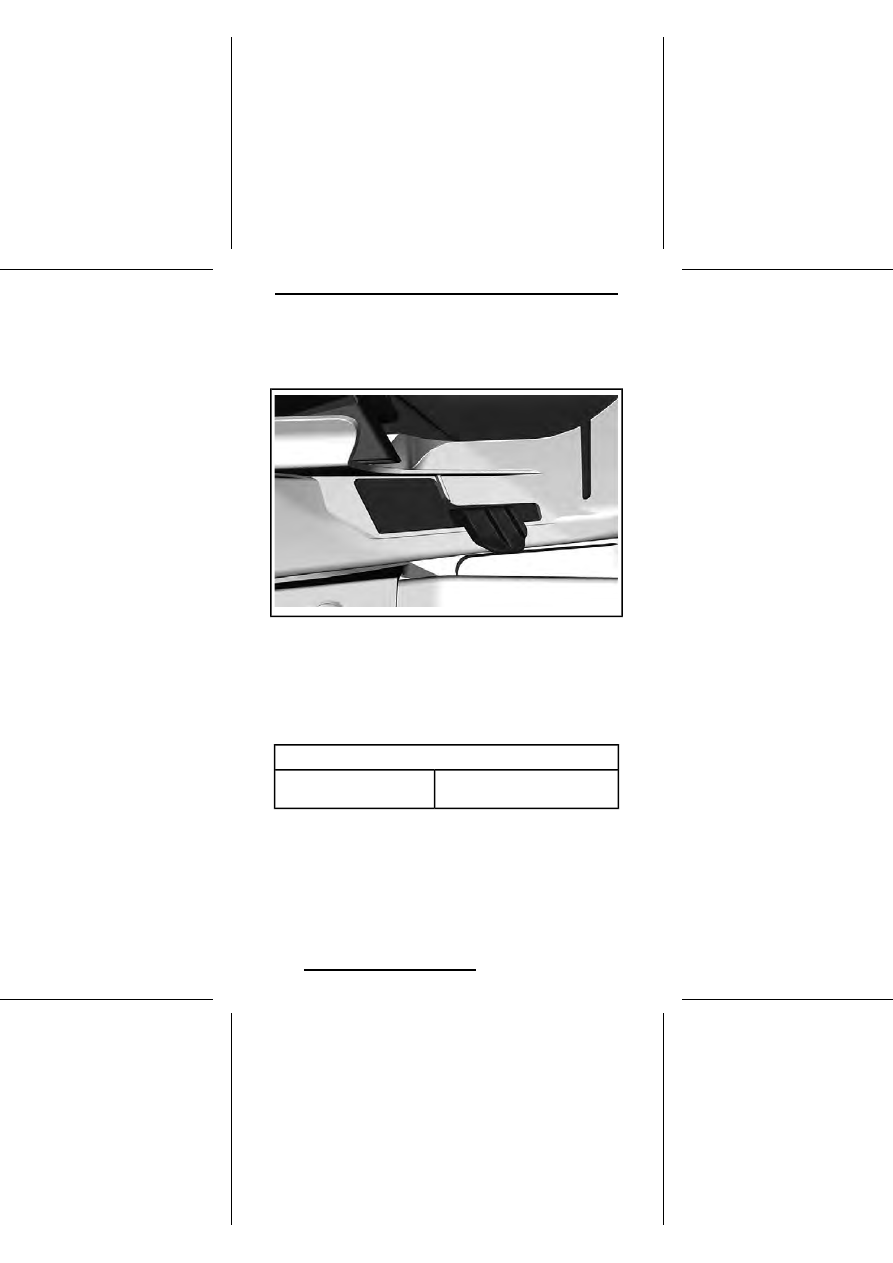

Установка верхнего элемента корпуса

1.

Работая спереди, вставьте фиксаторы верхнего элемента корпуса в
отверстия поддона.

2.

Нижняя и задняя части верхнего элемента корпуса.

3.

Вставьте задние фиксаторы верхнего элемента корпуса в пазы консоли.

ПРИМЕЧАНИЕ:

Убедитесь, что патрубок воздухозаборника должным

образом подсоединен.

4.

Затяните хомут крепления впускного воздуховода.

5.

На обеих сторонах: установите винты крепления верхнего элемента
корпуса.

МОМЕНТ ЗАТЯЖКИ

2,3 H•M ± 0,2 H•M

Винты верхнего элемента

корпуса

6.

Подсоедините электрический разъем датчика давления и температуры
во впускном коллекторе (MAPTS).

7.

Подсоедините электрические разъемы фар.

8.

Установите багажное отделение, но оставьте крышку открытой.

9.

Установите панель приборов и закрепите ее винтами.

136

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

МОМЕНТ ЗАТЯЖКИ

2,3 H•M ± 0,2 H•M

Винты панели приборов

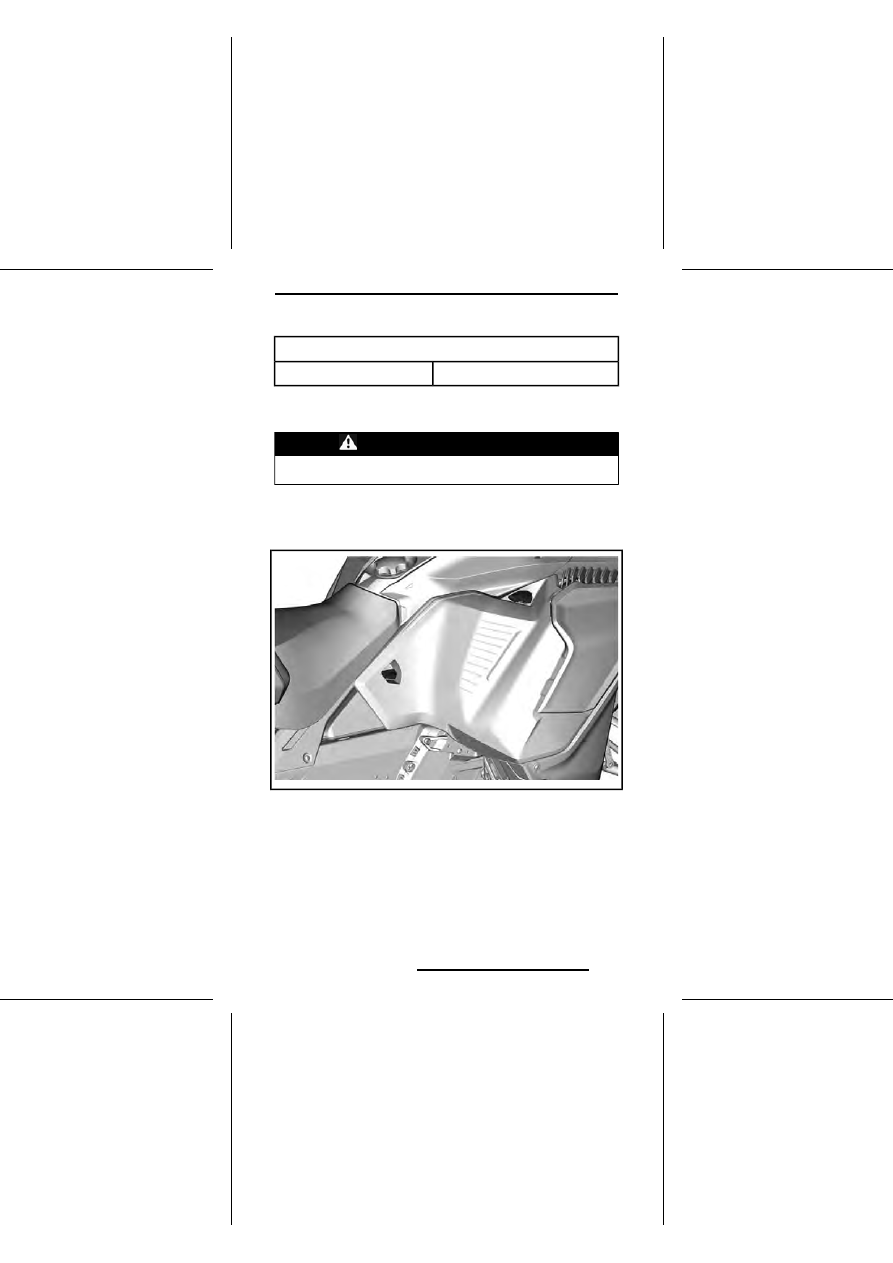

19) Боковые панели

ПРЕДУПРЕЖДЕНИЕ

Не допускайте работу двигателя снегохода с открытыми или
снятыми боковыми панелями.

Открывание и закрывание боковых панелей

Освободите все фиксаторы и откройте панель.

При закрывании панели убедитесь, что фиксаторы надежно удерживают
ее на месте.

Снятие боковых панелей

Откройте боковую панель.
Извлеките петли из поддона.

137

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

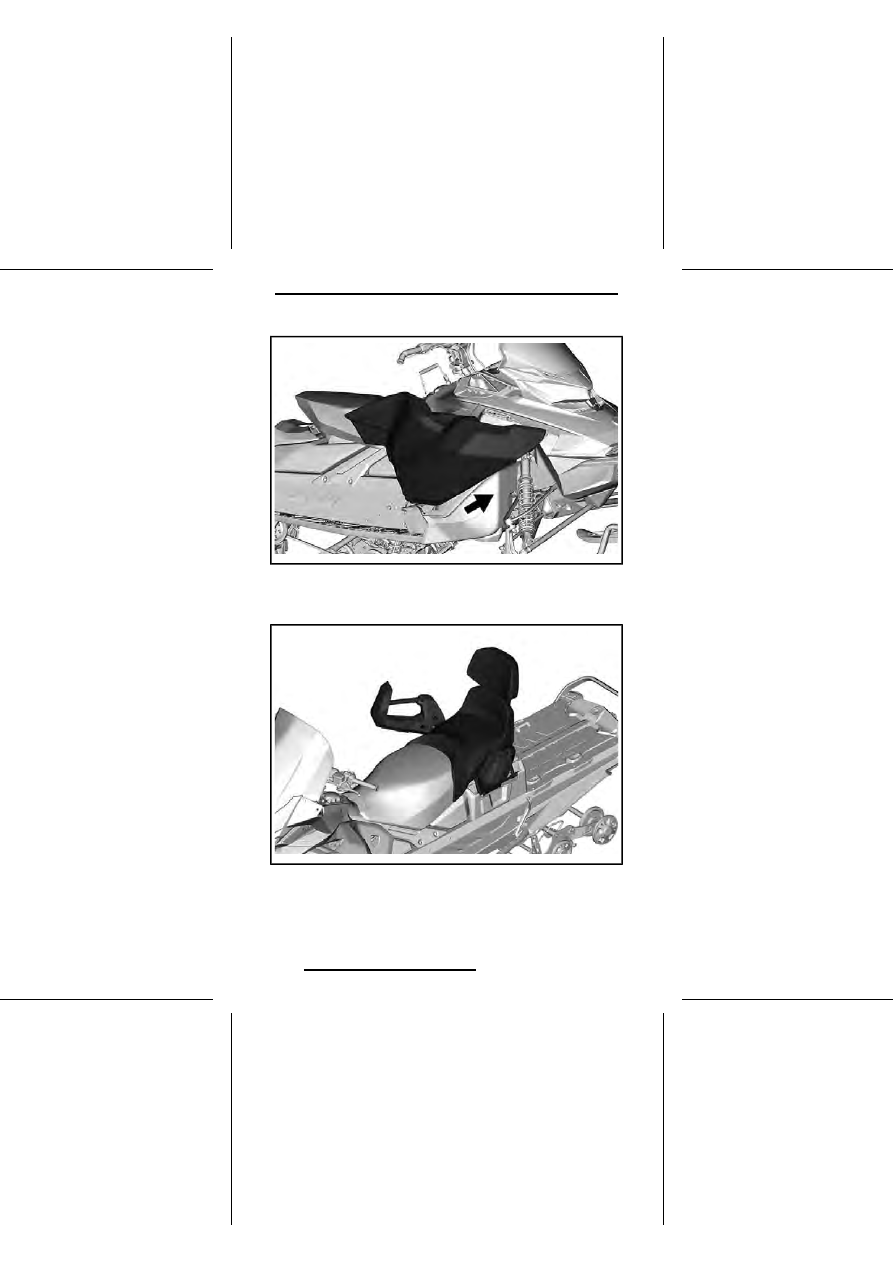

20) Пассажирское сиденье (модели LE
и SE)

138

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Во время движения снегохода пассажир должен сидеть на
своём месте, опираясь ногами на подножки и держась руками
за поручни. Соблюдайте это простое правило и риск падения
пассажира будет сведён к минимуму.

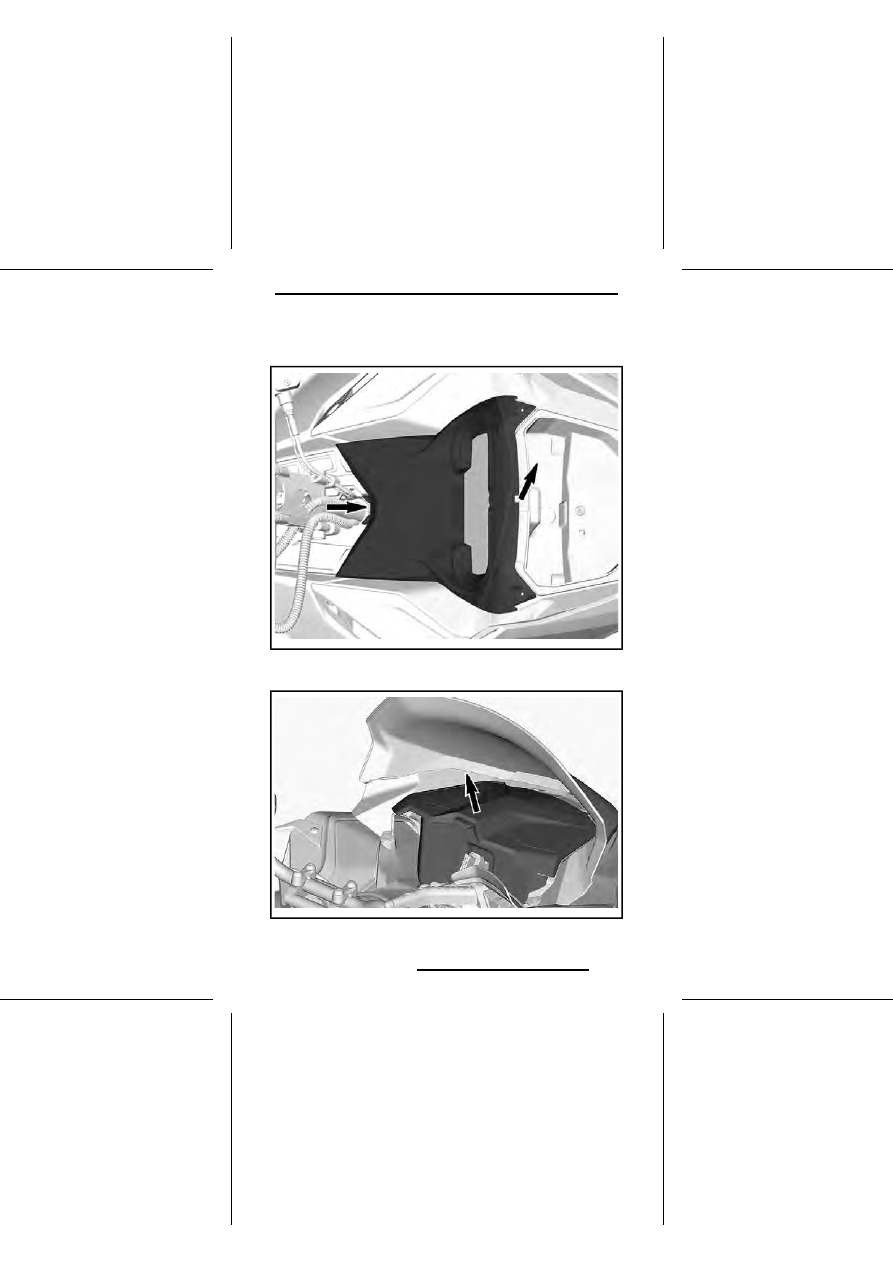

Снятие пассажирского сиденья

1.

Откройте замок сиденья с обеих сторон.

2.

Поднимите сиденье, чтобы отсоединить электрический разъем.

3.

Снимите пассажирское сиденье.

Установка пассажирского сиденья

Установка осуществляется в обратной последовательности. Обратите
внимание на следующее.

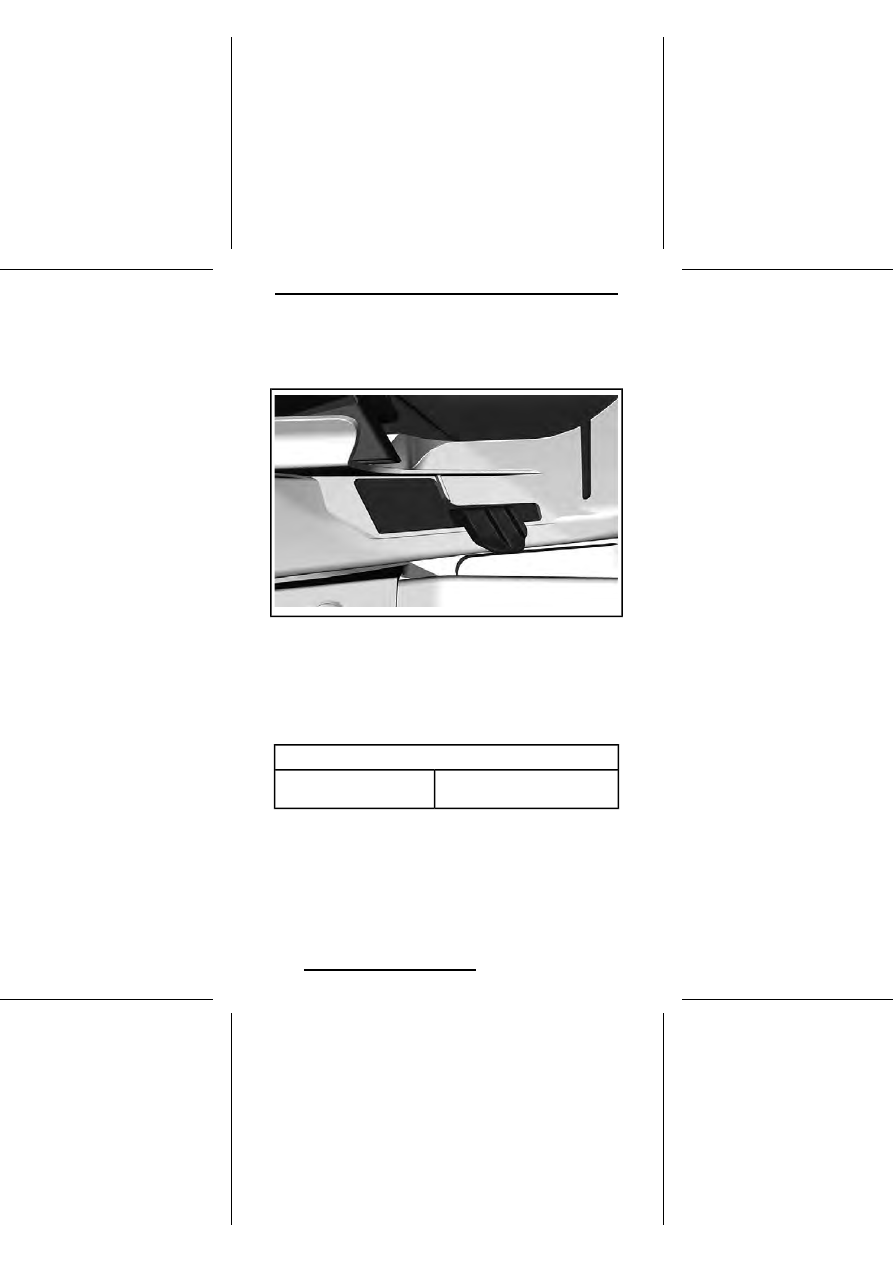

При установке сиденья проследите за тем, чтобы замки зафиксировались
на второй ступени.

139

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

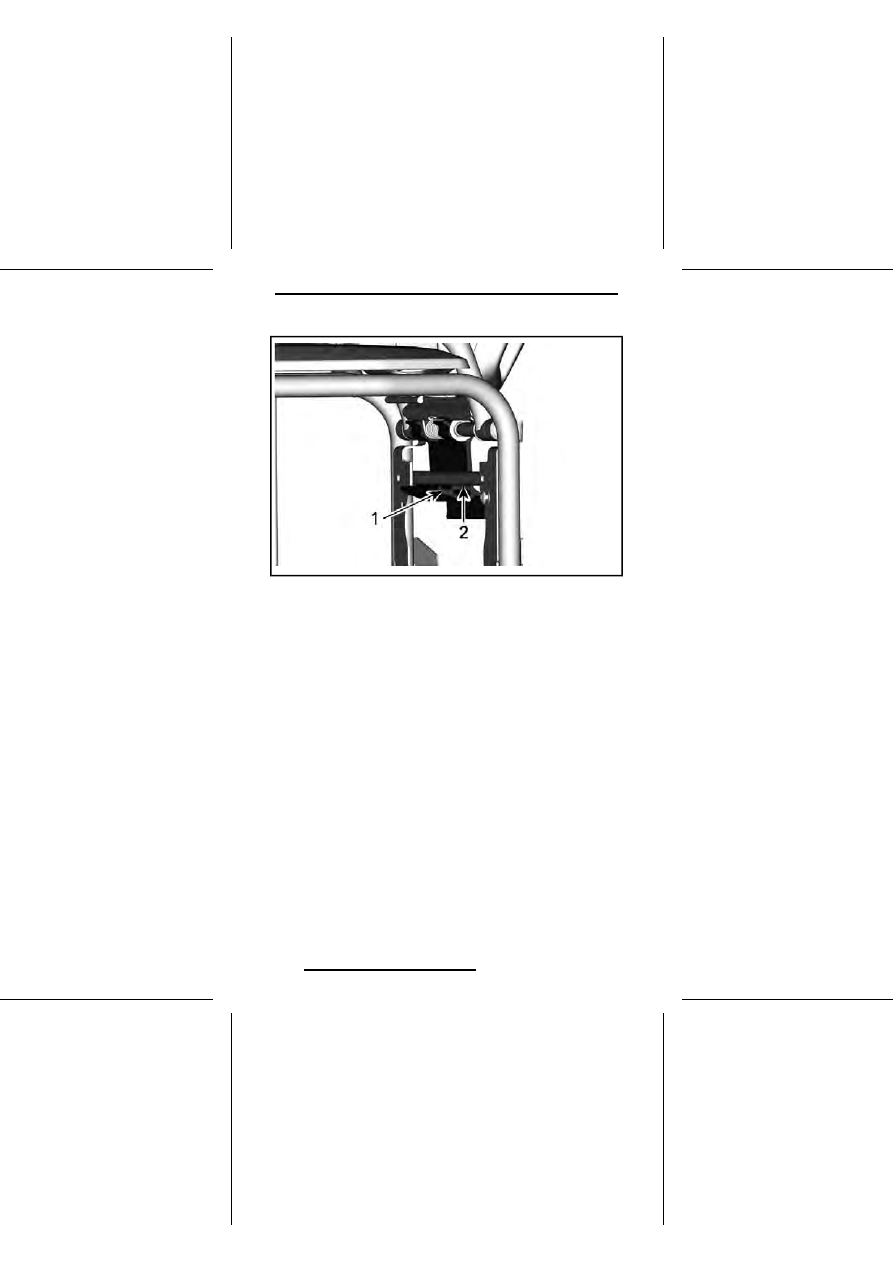

1.

Первая ступень

2.

Вторая ступень

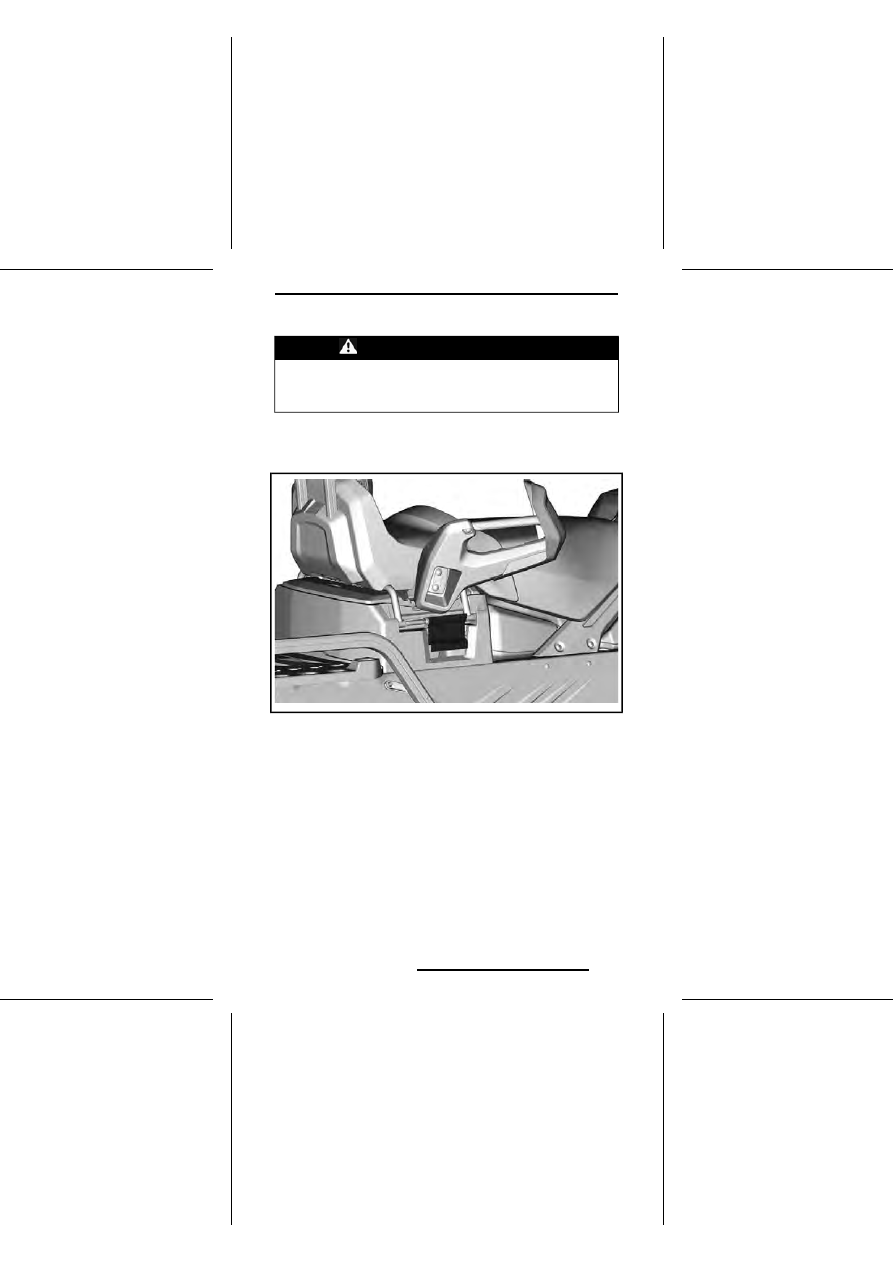

21) Пассажирские поручни

Снятие пассажирского поручня (модели LE и
SE)

Выверните болты крепления пассажирского поручня.

140

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Отсоедините электрический разъем.

Установка пассажирского поручня (модели LE
и SE)

Установка осуществляется в обратной последовательности.

МОМЕНТ ЗАТЯЖКИ

12,8 H•M ± 2,2 H•M

Винты

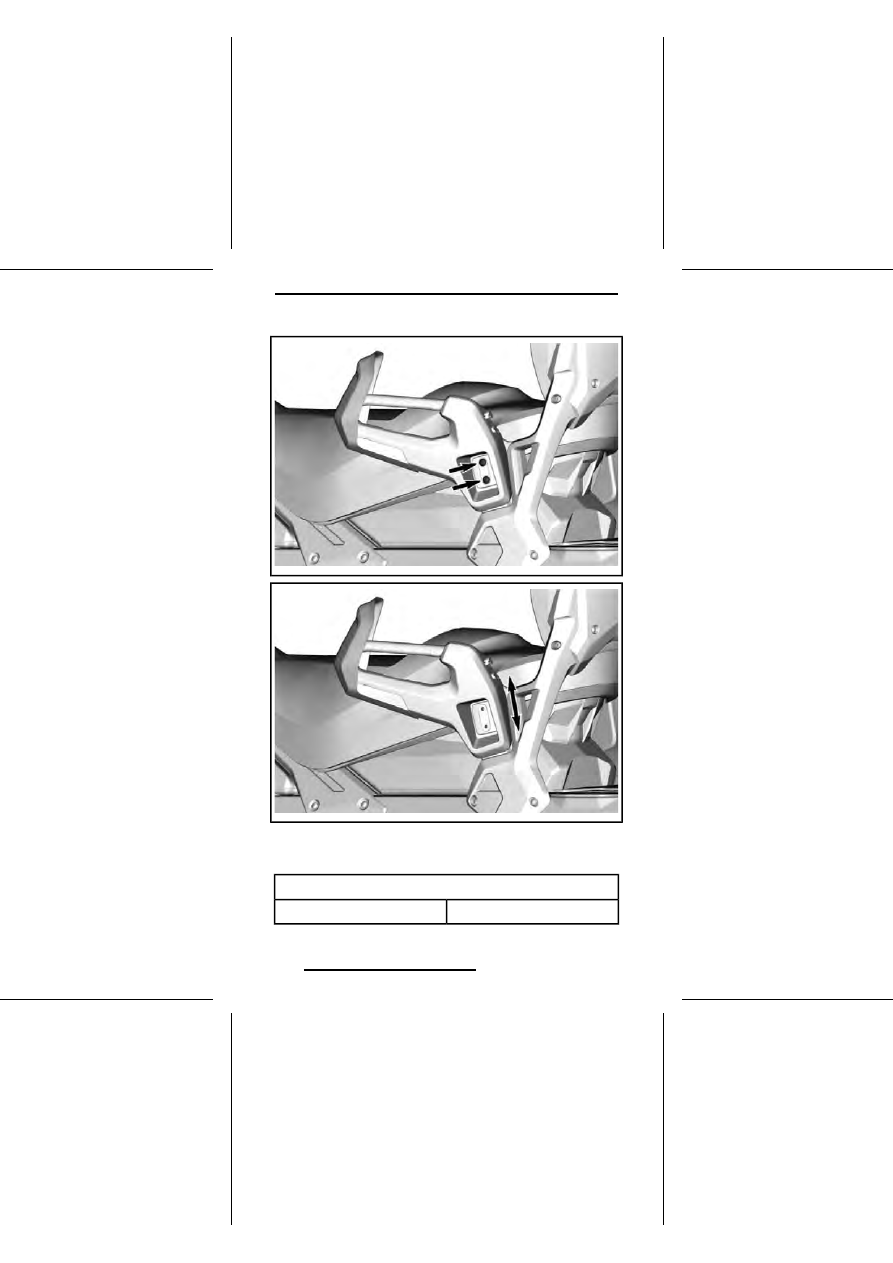

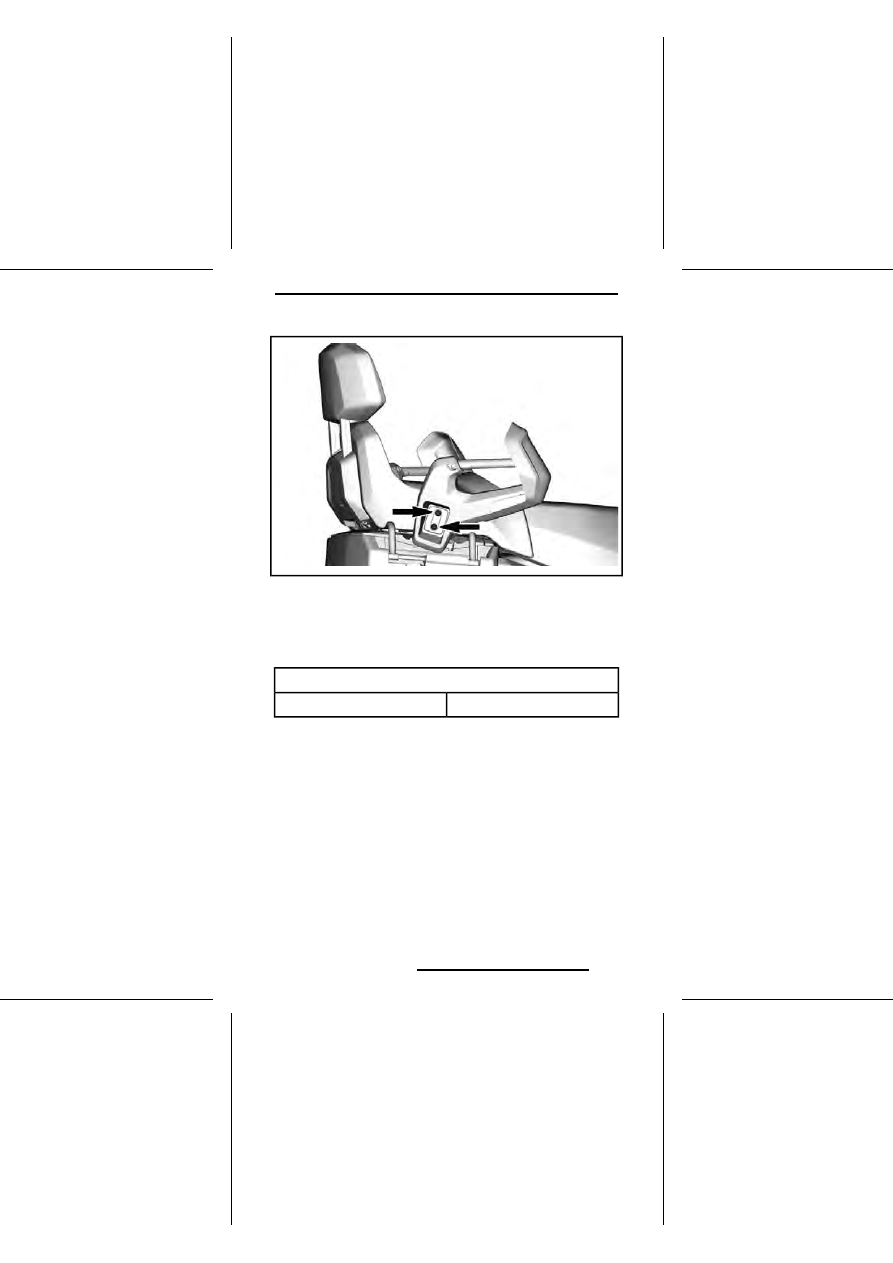

Регулировка пассажирского поручня (модели
Sport)

Чтобы отрегулировать высоту поручней, выполните следующее:
1.

Выверните винты.

141

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

2.

Поднимая или опуская поручень, установите его в удобное для пасса-
жира положение.

3.

Установите винты на место. Затяните указанным моментом.

МОМЕНТ ЗАТЯЖКИ

24,5 H•M ± 3,5 H•M

Винты

142

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
